PANDUAN PENGGUNA GAC 250 Professional BOSCH

Petunjuk Penggunaan untuk Ban

English Page 9

Français Page 15

Português Página 23

中文 页30

繁體中文 页36

Inu 42

Bahasa Indonesia Halaman 50

Tiếng Việt Trang 57

65

wJ 73

4

6 E

7

8

Inggris

Catatan Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik

ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian dapat membakar debu. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik jika mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan.

Jika perkakas listrik dioperasikan dengan daya

konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.

Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol kepada perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpul, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpul dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa dengan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksa perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.

▸ Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak.

Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

Petunjuk keselamatan khusus untuk mesin pemotong blok AAC

Jangan dekatkan anggota tubuh mana pun ke rantai gergaji ketika gergaji sedang beroperasi. Sebelum mulai menggergaji, pastikan rantai gergaji tidak bersentuhan dengan apa pun. Kehilangan fokus saat mengoperasikan perkakas listrik dapat membuat pakaian terbelit atau anggota tubuh terkena rantai gergaji. ▸ Selalu pegang perkakas listrik dengan tangan kanan menggenggam handel belakang dan tangan kiri menggenggam handel depan. Memegang perkakas listrik dengan posisi kerja sebaliknya (kidal) dapat meningkatkan risiko cedera dan sebaiknya tidak dilakukan. - Pegang perkakas listriknya pada permukaan genggam berisolator karena rantai gergaji dapat dialiri listrik yang tidak terlihat jika bersentuhan dengan kabelnya sendiri. Rantai gergaji yang menyentuh kabel yang dialiri listrik dapat mengakibatkan komponen logam pada alat dialiri listrik dan mengakibatkan sengatan listrik. ▸ Kenakan kacamata pelindung dan masker debu. Direkomendasikan untuk mengenakan alat pelindung tambahan untuk pendengaran, kepala, tangan, dan kaki. Pakaian pelindung yang sesuai akan mengurangi risiko cedera akibat partikel yang beterbangan atau karena menyentuh rantai gergaji secara tidak sengaja.

Jangan mengoperasikan perkakas listrik di tangga, di atap, atau di atas area dengan penopang yang tidak stabil. Mengoperasikan perkakas listrik dengan cara demikian dapat mengakibatkan cedera serius. Pastikan Anda selalu berpijak dengan aman dan stabil, serta operasikan perkakas listrik saat berdiri di atas permukaan yang stabil, aman, dan rata. Permukaan yang licin atau pijakan yang tidak stabil dapat menyebabkan hilangnya keseimbangan atau hilangnya kendali terhadap perkakas listrik. Bawalah perkakas listrik dalam keadaan telah dimatikan dengan memegang handel depannya dan rantai gergaji diarahkan ke depan. Saat mengangkat atau membawa perkakas listrik, selalu pasang tutup pelindung. Menangani perkakas listrik dengan hati-hati akan mengurangi risiko bersentuhan dengan rantai gergaji yang sedang beroperasi secara tidak sengaja. - Ikuti petunjuk mengenai kekencangan rantai serta penggantian bilah rantai dan rantai. Rantai yang tidak dikencangkan dengan benar dapat terputus dan meningkatkan risiko terjadinya kickback. Hanya lakukan pemotongan pada beton ringan aerasi. Jangan gunakan perkakas listrik untuk memotong benda yang tidak dianjurkan. Contoh: Jangan gunakan perkakas listrik untuk menggergaji logam, plastik, atau kayu. Situasi yang berbahaya dapat terjadi apabila perkakas listrik digunakan untuk pengoperasian yang tidak sesuai dengan tujuan penggunaannya. - Ikuti semua petunjuk saat membersihkan material yang terkumpul, menyimpan, atau merawat perkakas listrik. Pastikan tombol on/off dalam posisi off dan steker tidak terpasang. Menghidupkan perkakas listrik secara tidak sengaja saat membersihkan material yang terkumpul atau saat perawatan sedang berlangsung dapat mengakibatkan cedera serius. Penyebab dan tindakan pencegahan kickback: - Kickback dapat terjadi ketika ujung rel pemandu bersentuhan dengan suatu benda.

• Dalam situasi tertentu, ujung rel yang bersentuhan dengan suatu benda dapat menimbulkan gerakan mundur secara tiba-tiba sehingga menghasilkan gerakan kickback pada rel pemandu ke arah atas dan ke arah pengguna.
• Menjepit rantai gergaji pada tepi atas rel pemandu dapat membuat rel tersentak dengan cepat ke arah pengguna.
• Setiap gerakan tersebut sebenarnya dapat menyebabkan perkakas listrik tidak dapat dikendalikan dan berisiko menyebabkan cedera serius. Jangan mengandalkan perangkat pengaman yang terpasang di dalam perkakas listrik. Sebagai pengguna perkakas listrik, lakukan sejumlah prosedur agar Anda dapat bekerja dengan aman tanpa risiko cedera dan kecelakaan. Kickback merupakan akibat dari penggunaan perkakas listrik yang keliru atau salah. Kickback dapat dihindari melalui tindakan pencegahan yang sesuai seperti yang dijelaskan di bawah ini:

Pegang erat-erat perkakas listrik dengan kedua tangan dengan posisi jari-jari tangan menggenggam handel perkakas listrik. Atur posisi tubuh dan lengan agar Anda dapat menahan gaya kickback. Operator dapat mengendalikan gaya kickback jika tindakan pencegahan yang sesuai dilakukan. Jangan pernah melepaskan perkakas listrik. Hindari pengoperasian dengan posisi tubuh yang tidak wajar dan jangan pernah mengoperasikan gergaji pada ketinggian di atas bahu. Dengan demikian, ujung rel yang bersentuhan secara tidak sengaja dengan suatu benda dapat dihindari dan perkakas listrik dapat dikendalikan dengan lebih baik pada situasi yang tidak terduga. ▶ Selalu gunakan rel pengganti, rantai gergaji, dan sproket yang telah ditentukan oleh produsen. Rel pengganti, rantai gergaji, dan sproket yang tidak sesuai dapat menyebabkan rantai terputus atau terjadinya kickback. ▷ Ikuti petunjuk dari produsen mengenai perawatan rantai gergaji. Pembatas kedalaman yang terlalu rendah akan meningkatkan potensi terjadinya kickback.

Penjelasan piktogram

Bacalah petunjuk pengoperasian.

Jangan gunakan saat hujan.

PERINGATAN: Jauhkan dari orang yang berada di sekitar alat.

Selalu pegang perkakas listrik dengan kedua tangan.

Berhati-hatilah terhadap kickback yang dapat terjadi pada perkakas listrik dan jangan menyentuh ujung bilah rantai.

Kenakan kacamata pelindung dan pelindung kepala.

Pakailah pelindung telinga.

Kenakan masker pelindung debu.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Penggunaan alat

Perkakas listrik ini dirancang untuk memotong beton ringan aerasi.

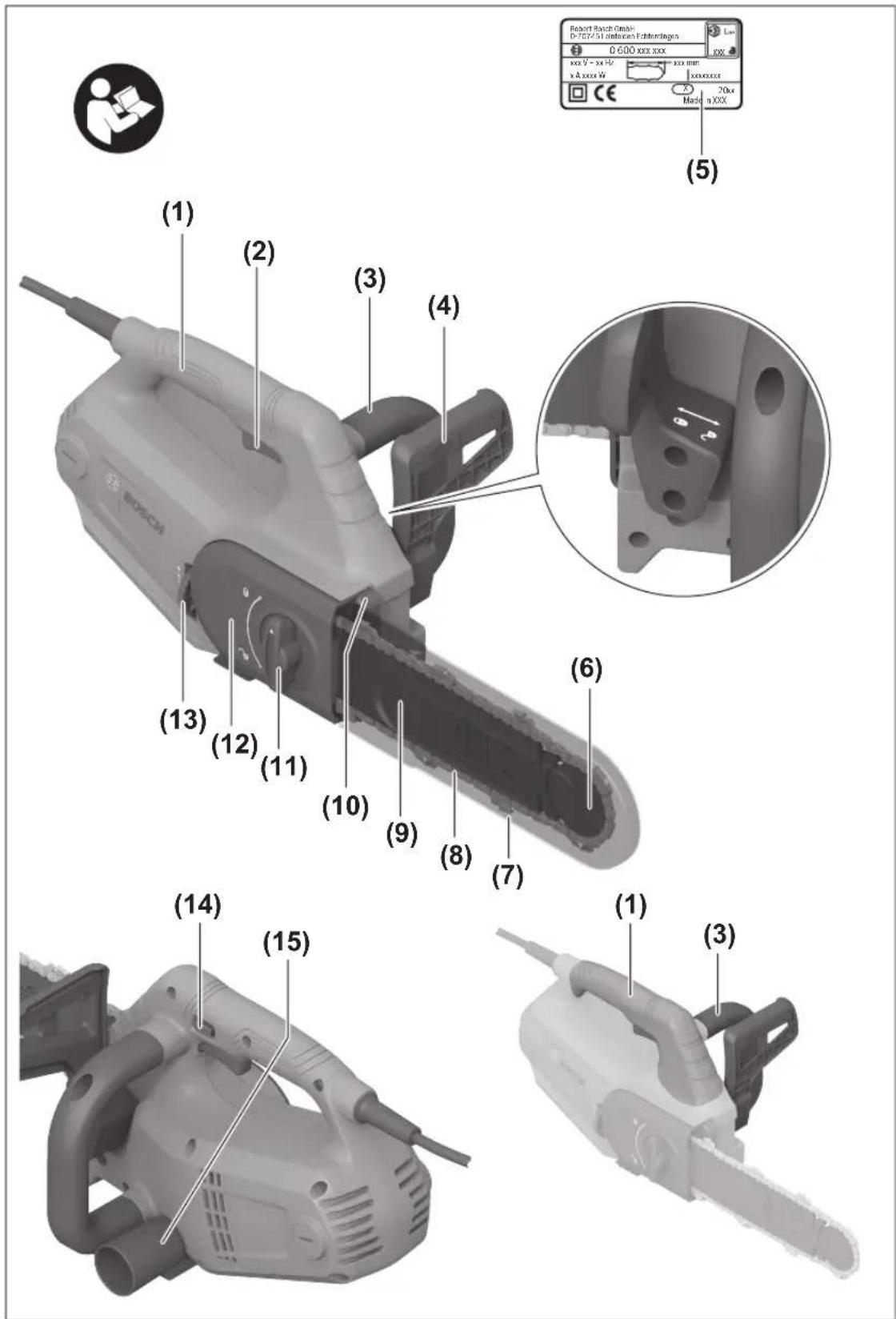

Ilustrasi komponen

Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis.

(1) Handel belakang (2) Tombol on/off (3) Handel depan (4) Pelindung tangan/tuas untuk mengaktifkan rem depan (5) Nomor seri (6) Sproket bagian ujung (7) Pelindung rantai (8) Rantai gergaji TCT (9) Bilah rantai (10) Pembatas (11) Kenop putar untuk penutup (12) Penutup (13) Roda pengencang (14) Kunci pengunci untuk tombol on/off (15) Nozel pengisap (16) Simbol untuk arah gerakan dan arah pemotongan (17) Sproket (18) Baut pengencang (19) Ring pemandu untuk bilah rantai (20) Selang pengisap (21) Baut. a) Tidak semua aksesori yang tercantum disertakan dalam cakupan pengiriman perkakas listrik. Harap perhatikan cakupan pengiriman pada kemasan produk.

Data teknis

Mesin pemotong bloc AAC GAC 250
Nomor model	3 601 BB6 0..
Input daya nominal W 1200
Kecepatan rantai (tanpa beban)	m/s 12
Panjang telah rantai cm 33,5
Tipe rantai gergaji 3/8"-50
Ketebalan gigi penggerak mm 1,3 (0,050")
Jumlah gigi penggerak 44
Pengencangan rantai tanpa alat (SDS)	●
Sproket bagian ujung ●
Rem depan ●
Rem run out ●
Pembatas ●
Berat sesuai dengan EPTA-Procedure 01:2014	kg 4,7

Tingkat perlindungan /II. Data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara, data ini bisa berlainan.

Saat perkakas listrik dihidupkan, penurunan tegangan dalam jaringan listrik untuk waktu yang singkat dapat terjadi. Gangguan pada perangkat lainnya dapat terjadi jika kondisi jaringan tidak menguntungkan. Jika impedansi jaringan di bawah 0,25 Ohm, tidak akan terjadi gangguan.

Nilai dapat berbeda bergantung pada produk dan kondisi lingkungan serta penggunaan. Informasi lebih lanjut di www.bosch-professional.com/wac.

Pemasangan

Untuk keamanan

Perhatian! Matikan perkakas listrik dan lepas steker dari stopkontak sebelum melakukan perawatan atau pembersihan, atau saat kabel rusak, putus, atau terbelit. Waspada! Jangan menyentuh rantai gergaji yang berputar. Jangan pernah mengoperasikan perkakas listrik di dekat seseorang, anak-anak, atau hewan, dan jangan mengoperasikan perkakas listrik setelah mengonsumsi alkohol, obat-obatan, atau saat sedang di bawah pengaruh obat bius.

Hanya sambungkan perkakas listrik ke suplai daya listrik setelah perkakas listrik dirakit sepenuhnya. Selalu kenakan sarung tangan pelindung saat menyentuh rantai gergaji.

• Keluarkan semua komponen dari kemasannya dengan hati-hati.
• Letakkan perkakas listrik di atas permukaan yang rata.

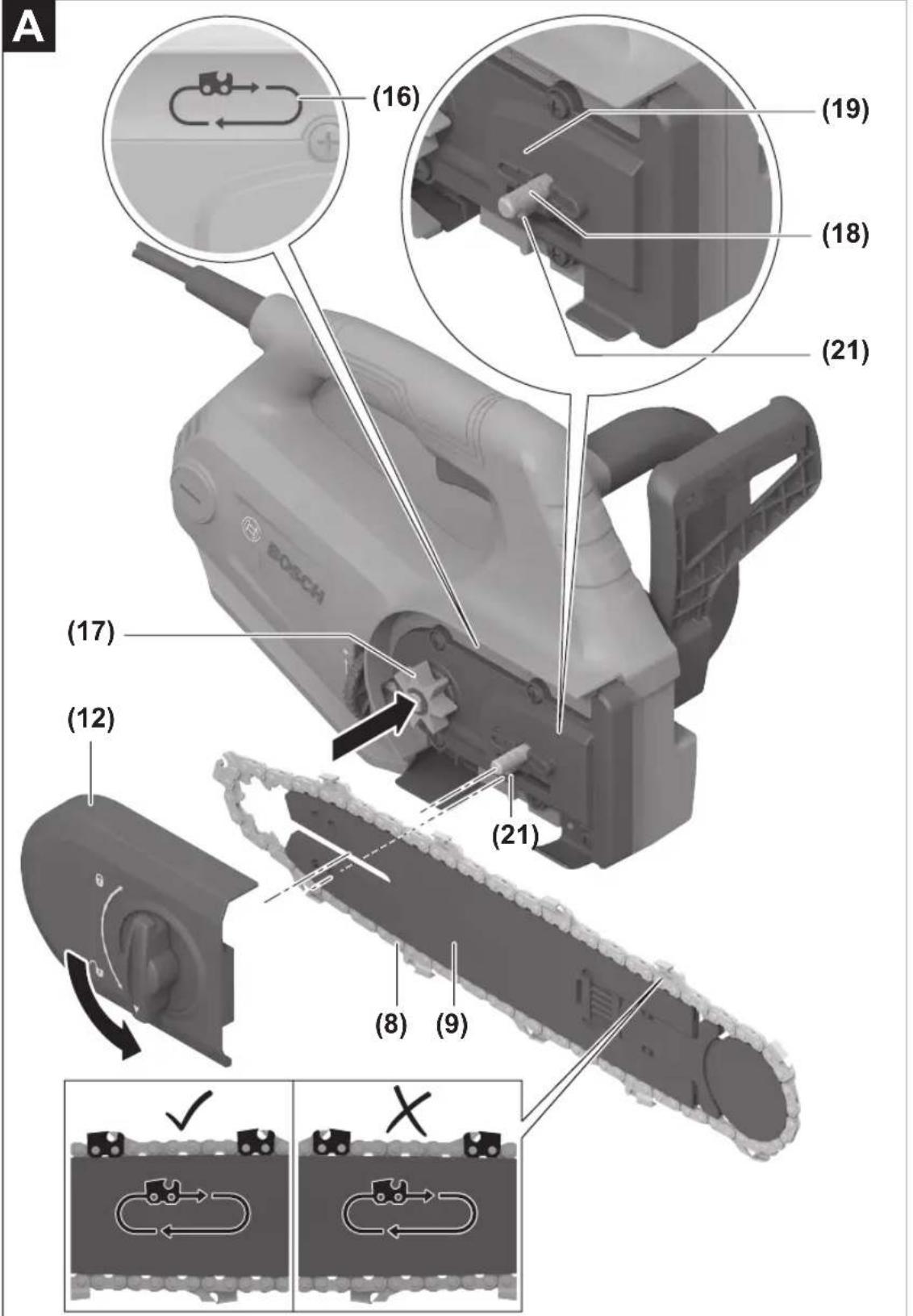

• Masukkan rantai gergaji (8) ke dalam slot di sekeliling bilah rantai (9). Pastikan rantai gergaji bergerak ke arah yang benar; sesuaikan rantai gergaji dengan simbol arah gerakan (16).
• Pastikan roda pengencang (13) berada di posisi -.

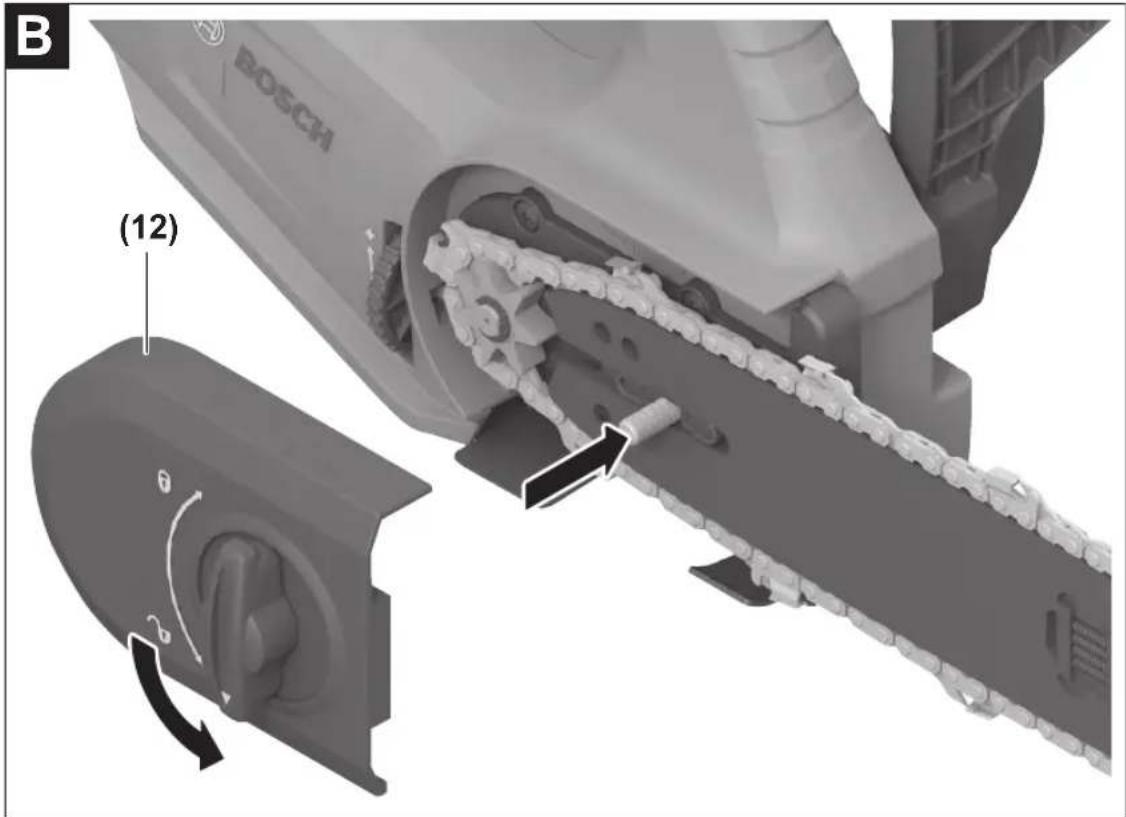

• Pasang mata rantai di sekeliling sproket (17) dan pasang bilah rantai (9) di atas baut pengencang (18).

Catatan: Saat pemasangan awal, baut (21) harus dipasang ke dalam lubang pemasangan pada bilah rantai (9) yang terletak paling jauh dari sproket (17) (lihat gambar A).

• Pastikan semua komponen telah dipasang dengan benar dan tahan kepada rantai dan rantai gergaji pada posisi tersebut. Selanjutnya, putar roda pengencang (13) ke arah + hingga rantai gergaji telah dikencangkan sebagian dan tetap terpasang pada kepada rantai.
• Pasang kembali penutup (12).
• Kencangkan penutup (12) dengan kenop putar (11).
• Rantai gergaji belum sepenuhnya dikencangkan. Pengencangan rantai gergaji dilakukan sesuai penjelasan pada bagian "Mengencangkan rantai gergaji".

Mengencangkan rantai gergaji (lihat gambar D)

Periksa kekencangan rantai sebelum mulai menggergaji, setelah melakukan pemotongan pertama, dan selama menggergaji lakukan setup 10 menit secara berkala. Rantai gergaji dapat bertambah panjang pada pengoperasian awal terutama pada rantai gergaji baru.

Masa pakai rantai gergaji sangat bergantung pada kekencangan yang tepat.

Jangan mengencangkan rantai saat rantai dalam keadaan panas dan selanjutnya terpasang terlalu ketat pada bilah rantai.

• Letakkan perkakas listrik di atas permukaan yang rata.

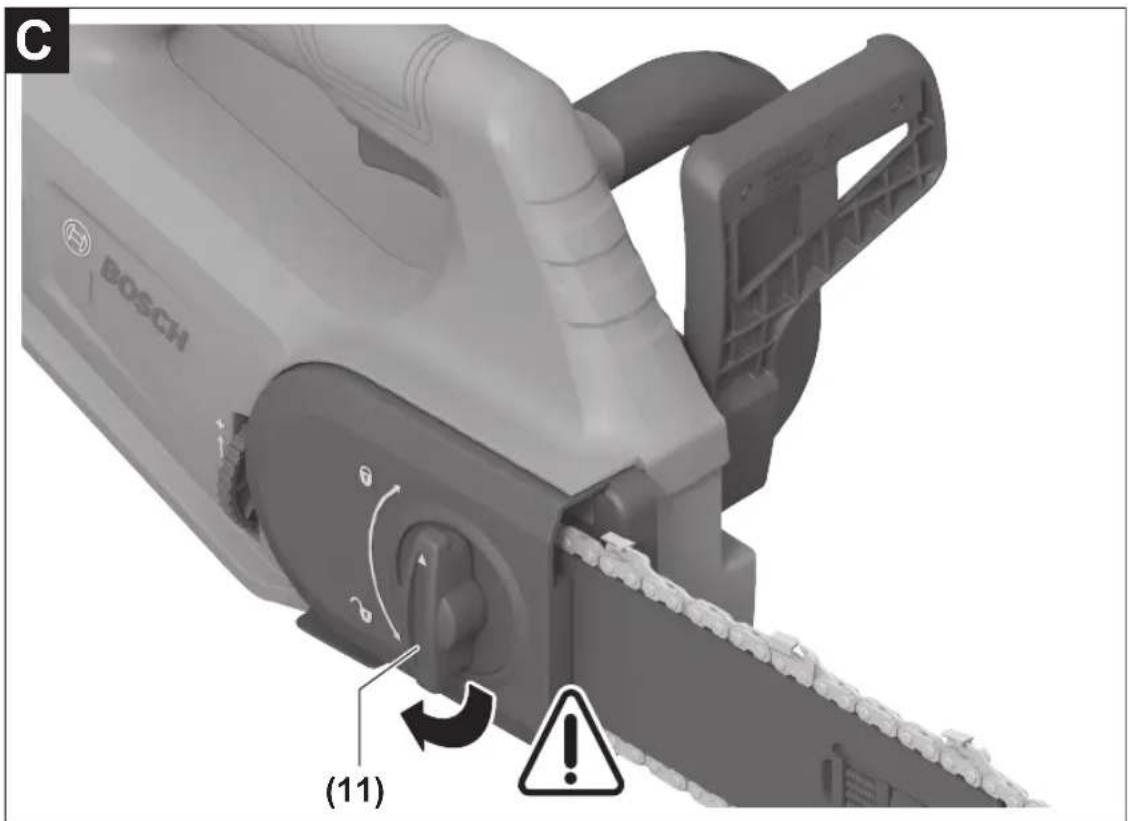

• Putar kenop putar (11) ke arah untuk mengendurkan penguncian bilah rantai.
• Pastikan mata rantai telah terpasang dengan benar di slot pemandu pada rantai (9) dan pada sproket (17).
• Putar roda pengencang (13) ke arah + hingga mencapai kekencangan rantai yang benar. Mekanisme penguncian mencegah rantai mengendur. Jika roda pengencang (13) sulit diputar, kenop putar (11) harus dikendurkan lagi ke arah. Kenop putar (11) boleh ikut berputar saat roda pengencang (13) disetel. Mungkin diperlukan kedua tangan untuk menahan kenop putar (11) pada posisinya saat menyetel roda pengencang (13). Rantai gergaji (8) telah dikencangkan dengan benar apabila rantai dapat diangkat di posisi tengah sekitar 3-4 mm. Hal ini dapat dilakukan dengan mengangkat rantai gergaji dengan jari dan memutar roda pengencang.

Jika rantai gergaji (8) terlalu kencang, putar roda pengencang (13) ke arah -. - Pada rantai gergaji (8) yang telah dikencangkan, kendurkan bilah rantai (9) dengan memutar kenop putar (11) ke arah. Untuk itu, jangan gunakan alat apa pun.

Pengisapan debu/serbuk

Debu dari material dapat membahayakan kesehatan. Menyentuh atau mengirup debu dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Debu tertentu bersifat karsinogenik.

• Hanya gunakan pengisap debu yang cocok untuk mengisap material yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat pengerjaan.
• Direkomendasikan untuk memakai masker antidebu dengan filter kelas P2.

Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah.

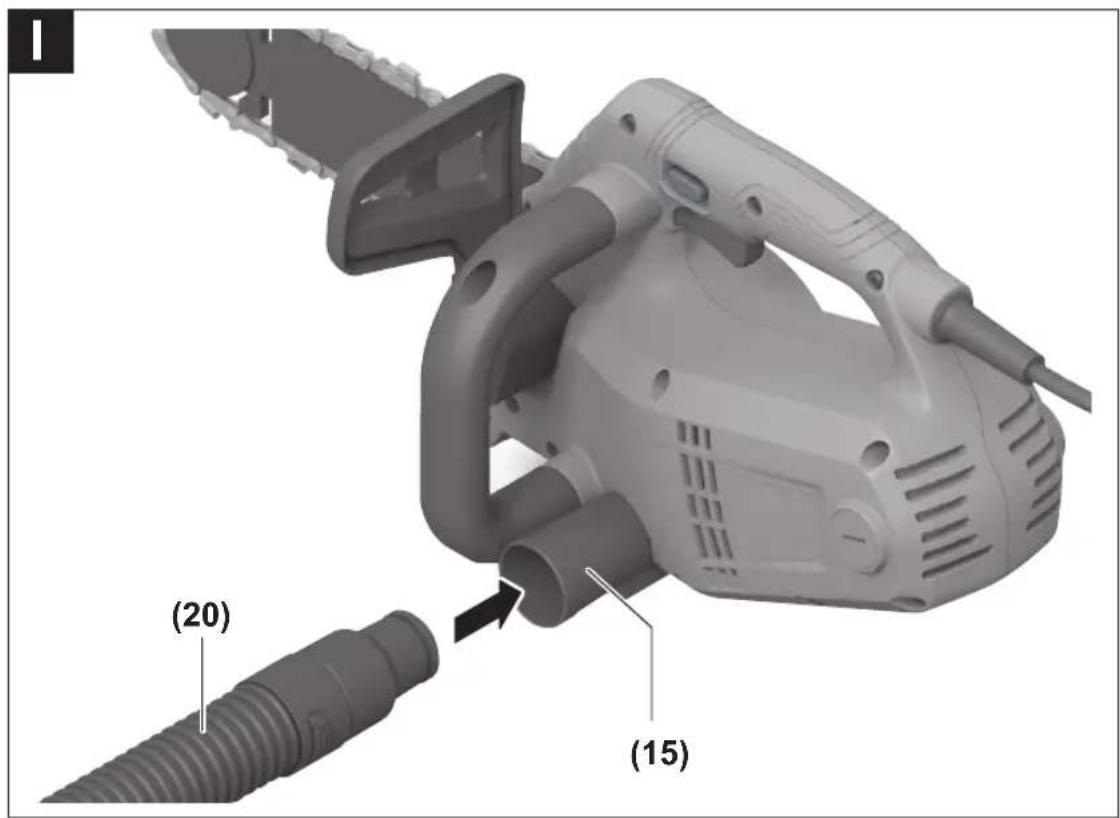

Ekstraksi debu eksternal (lihat gambar l)

Pasang slang pengisap (20) dengan adaptor ke dalam soket pengisap (15). Hubungkan slang pengisap dengan alat pengisap debu (aksesori). Ikhtisar mengenai penyambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini.

Perkakas listrik dapat dihubungkan secara langsung ke stopkontak pada pengisap debu serbaguna dari Bosch dengan perangkat start jarak jauh. Jika perkakas listrik dihidupkan, mesin pengisap akan hidup secara otomatis. Pengisap debu harus cocok untuk bahan yang dikerjakan.

Gunakan mesin pengisap khusus saat melakukan pengisapan debu kering atas debu yang dapat membahayakan kesehatan serta memicu kanker.

Pengoperasian

Pengoperasian awal

Perhatikan tegangan listrik! Tegangan sumber listrik harus sesuai dengan informasi yang tercantum pada label perkakas listrik. Perkakas listrik dengan daya 230 V seperti yang diindikasikan pada label juga dapat dioperasikan pada daya 220 V.

Tarik pelindung tangan/tuas untuk mengaktifkan rem depan (4) dari posisi ke posisi ke arah handel depan (3) (lihat gambar E). Jika pelindung tangan/tuas untuk mengaktifkan rem depan (4) tidak ditarik, rem depan tidak dinonaktifkan sebelum perkakas listrik digunakan dan perkakas listrik tidak akan mulai beroperasi.

Lepaskan pelindung rantai (7).

Pegang perkakas listrik sesuai penjelasan pada bagian "Mengoperasikan perkakas listrik".

Untuk pengoperasian awal perkakas listrik, tekan terlebih dulu kunci pengaman (14) kemudian tekan dan tahan tombol on/off (2).

Saat perkakas listrik beroperasi, kunci pengaman dapat dilepaskan.

Untuk mematikan perkakas listrik, lepaskan tombol on/off (2).

Catatan: Demi keamanan, tombol on/off (2) tidak dapat dikunci, melainkan harus terus ditekan dengan kuat selama pengoperasian.

Catatan: Jangan mengerem perkakas listrik dengan mengaktifkan rem depan (4).

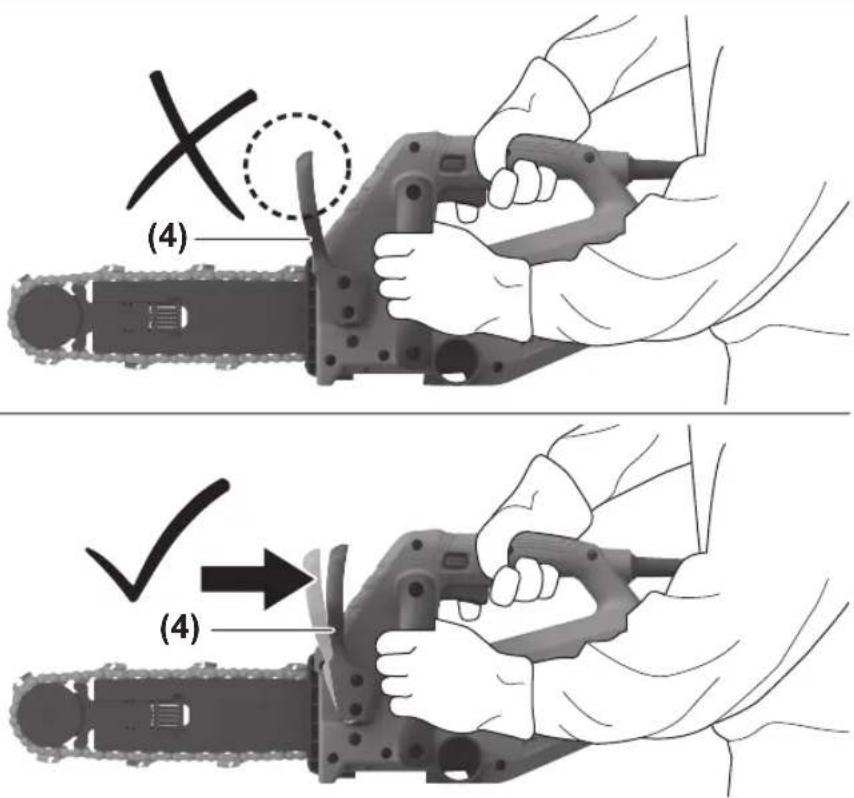

Rem run out/rem depan (lihat gambar E)

Perkakas listrik dilengkapi dua komponen pengaman:

Rem run out akan mengerem rantai gergaji setelah tombol on/off (2) dilepas.

Rem depan merupakan mekanisme perlindungan yang diaktifkan melalui tuas untuk mengaktifkan rem depan (4).

Lakukan uji fungsi secara berkala. Geser tuas untuk mengaktifkan rem depan (4) ke arah depan (posisi) dan hidupkan sebentar perkakas listrik. Rantai gergaji tidak boleh mulai beroperasi. Untuk membuka kembali kunci rem depan, tarik kembali tuas untuk mengaktifkan rem depan (4) (posisi).

Jangan membawa perkakas listrik dengan mengangkat bagian tuasnya untuk mengaktifkan rem.

Mengoperasikan perkakas listrik

Sebelum menggergaji

Sebelum memulai pengoperasian awal dan saat memotong secara berkala, lakukan pemeriksaan berikut:

• Apakah perkakas listrik berada dalam kondisi yang aman?
• Apakah rantai gergaji telah dikencangkan dengan benar dan telah tajam? Periksa secara berkala kekencangan rantai setiap 10 menit selama menggergaji. Rantai gergaji dapat bertambah panjang pada pengoperasian awal terutama pada rantai gergaji baru. Kondisi rantai gergaji memengaruhi kinerja penggergajian secara signifikan. Hanya rantai gergaji yang tajam yang akan melindungi alat dari beban berlebih.
• Apakah rem depan telah dinonaktifkan dan fungsinya akan terjamin?
• Apakah Anda telah mengenakan alat pelindung yang diperlukan? Kenakan kacamata pelindung, masker debu, dan pelindung telinga. Disarankan untuk mengenakan alat pelindung tambahan untuk kepala, tangan, lutut, dan kaki. Pakaian pelindung yang sesuai akan mengurangi risiko cedera akibat material pemotongan yang terpental dan kontak yang tidak sengaja dengan rantai gergaji.

Kickback (lihat gambar E)

Kickback merupakan gerakan perkakas listrik yang tersentak ke belakang atau ke atas secara tiba-tiba dan dapat terjadi ketika ujung bilah rantai menyentuh benda kerja atau ketika rantai macet.

Saat kickback terjadi, perkakas listrik akan bergerak secara tidak terduga dan dapat menyebabkan cedera serius bagi operator atau orang yang berada di dekat area pemotongan.

Pemotongan lateral, diagonal, dan memanjang harus dilakukan dengan sangat hati-hati karena pembatas (10) tidak dapat digunakan.

Untuk mencegah terjadinya kickback:

- Posisikan perkakas listrik di atas permukaan yang sedatar mungkin. Jangan pernah menggergaji dengan rantai gergaji yang kendur, melar, atau tumpul. - Jangan pernah mengoperasikan gergaji pada ketinggian di atas bahu. - Jangan pernah menggergaji dengan bagian ujung bilah rantai. - Selalu pegang perkakas listrik erat-erat dengan kedua tangan. - Selalu gunakan rantai gergaji dari Bosch untuk beton ringan aerasi (aksesori). Gunakan pembatas (10) sebagai tuas. - Pastikan kekencangan rantai telah sesuai.

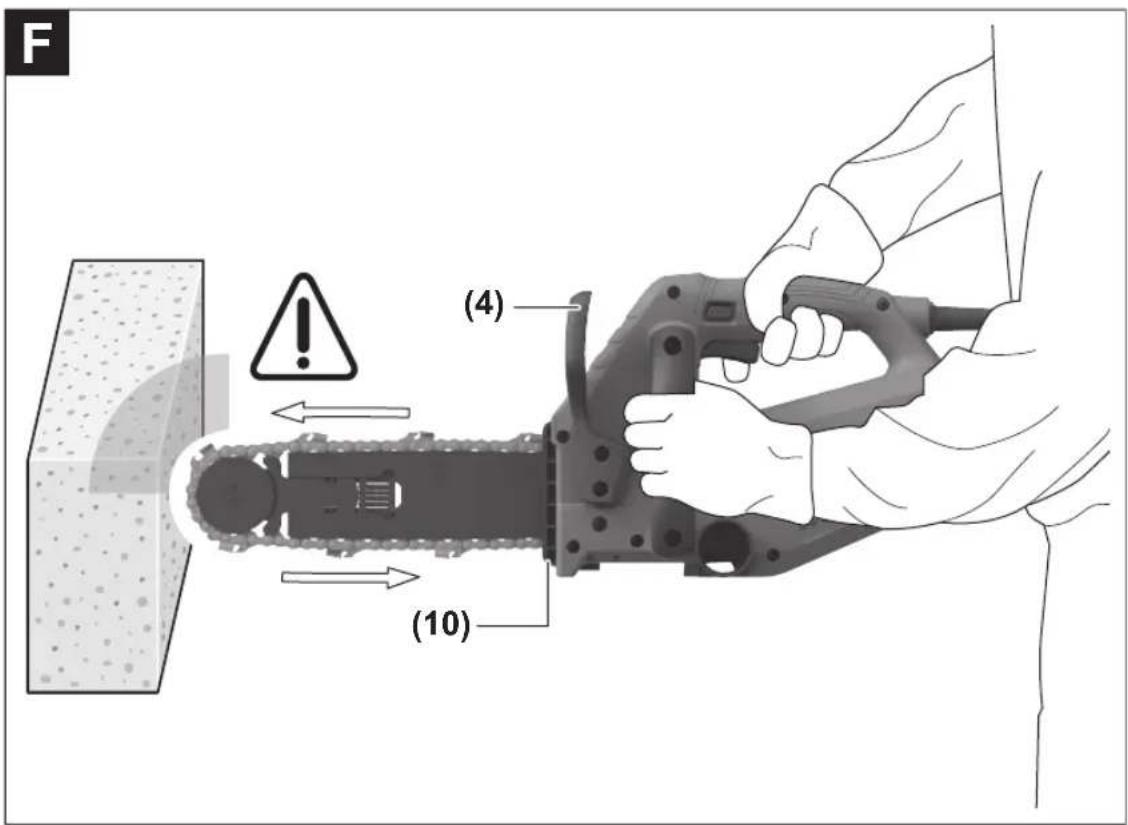

Tindakan umum (lihat gambar E-H)

Selalu pegang perkakas listrik erat-erat dengan kedua tangan. Tangan kiri memegang handel depan dan tangan kanan memegang handel belakang. Selalu genggam handel. Pastikan kabel selalu diarahkan ke belakang dan jauhkan dari area rantai gergaji dan benda kerja.

Operasikan perkakas listriknya jika pijakan tempat Anda berdiri aman dan stabil. Pegang dan posisikan perkakas listrik sedikit ke sisi tubuh Anda.

Rantai gergaji harus bergerak dengan kecepatan penuh sebelum menyentuh beton ringan aerasi. Gunakan pembatas (10) untuk menopang perkakas listrik pada beton ringan aerasi. Gunakan pembatas sebagai tuas yang menggergaji.

Saat memotong beton ringan aerasi yang lebih tebal, setel ulang pembatas ke titik yang lebih dalam. Untuk itu, tarik perkakas listrik ke arah belakang untuk melepas pembatas dan atur ulang posisi pembatas ke posisi yang lebih dalam. Saat melakukannya, perkakas listrik jangan sampai keluar dari posisi pemotongannya.

Saat mengoperasikan gergaji, jangan menekan rantai gergaji dengan kuat. Biarkan rantai gergaji bergerak dan biarkan pembatas (10) memberikan sedikit tekanan mengungkit.

Jangan pernah mengoperasikan perkakas listrik dengan posisi lengan terentang. Jangan coba mengoperasikan gergaji di area yang sulit dijangkau sambil berdiri di atas tangga. Jangan pernah mengoperasikan gergaji pada ketinggian di atas bahu.

Pengoperasian gergaji yang optimal akan dicapai ketika kecepatan rantai tetap stabil meskipun mengalami beban berlebih.

Berhati-hatilah dengan bagian ujung pemotongan. Gaya berat perkakas listrik akan berubah secara tiba-tiba begitu selesai memotong benda kerja. Terdapat risiko cedera pada betis dan kaki.

Perkakas listrik tersebut boleh keluar dari posisi pemotongannya saat rantai gergaji bergerak.

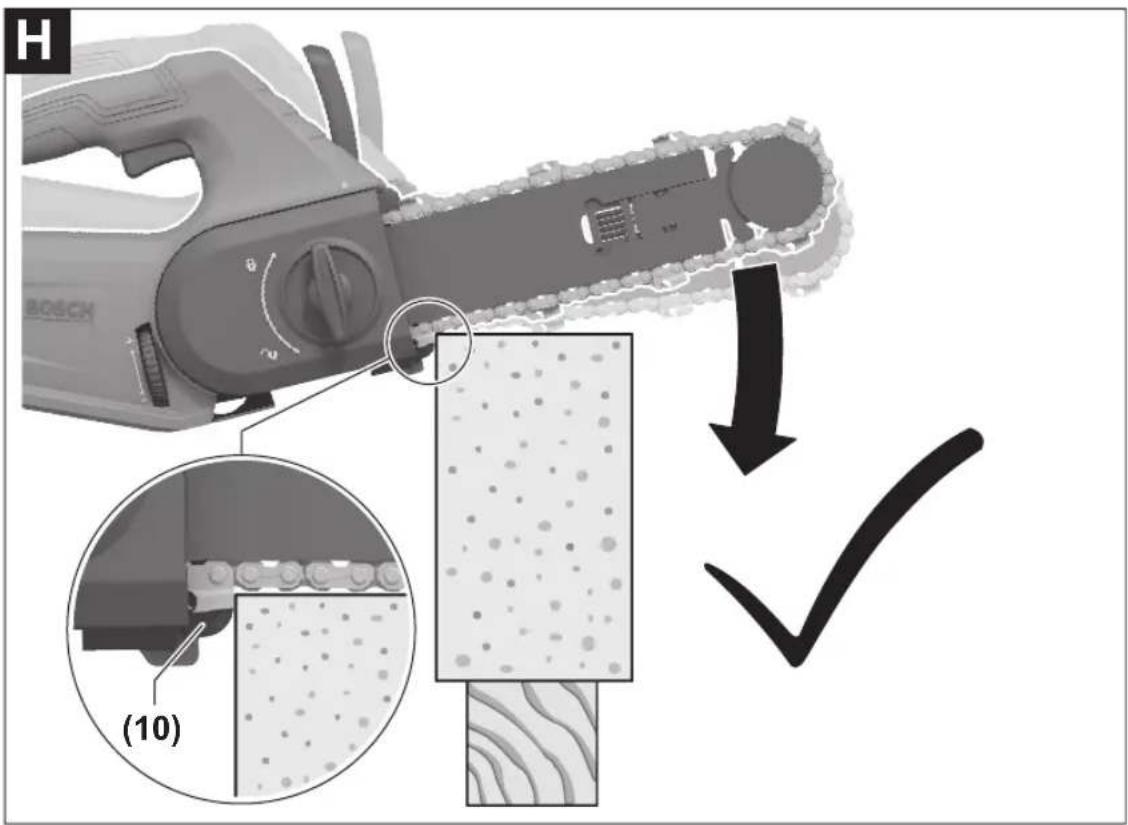

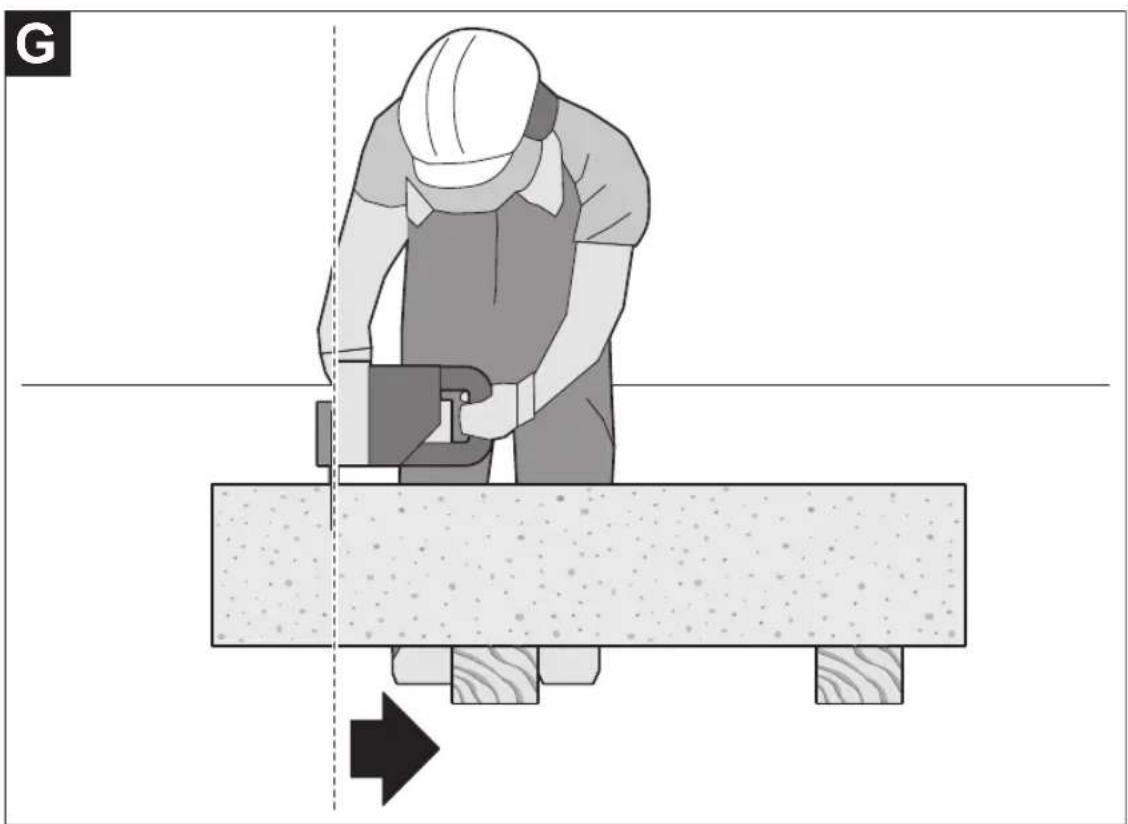

Memotong beton ringan aerasi (lihat gambar G-H)

Saat memotong beton ringan aerasi, perhatikan petunjuk keselamatan berikut:

Letakkan beton ringan aerasi seperti yang ditunjukkan pada gambar dan topang sedemikian rupa agar pemotongan tidak terhalang dan rantai gergaji tidak menjepit.

Sejajarkan dan jepit beton ringan aerasi yang pendek dengan aman sebelum memotong.

Hanya gergaji atas potong benda yang terbuat dari beton ringan aerasi. Saat memotong, hindari terkena batu dan paku karena dapat terlempar, dapat merusak rantai gergaji, atau pun menyebabkan cedera serius pada operator atau orang yang berada di sekitar.

Saat perkakas listrik beroperasi, jauhkan perkakas listrik dari pagar kawat atau lantai.

Pemotongan memanjang harus dilakukan dengan sangat hati-hati karena pembatas (10) tidak dapat digunakan.

Arahkan perkakas listrik ke sudut yang datar untuk mencegah terjadinya kickback.

Tabel berikut menunjukkan kemungkinan gangguan dan cara memperbaikinya apabila perkakas listrik tidak dapat beroperasi dengan benar. Jika gangguan tidak dapat dideteksi dan diperbaiki dengan cara ini, hubungi bengkel servis.

Perhatian: Matikan perkakas listrik dan lepas steker sebelum memperbaiki gangguan.

Tanda-tanda Kemungkinan penyebab Solusi

Perkakas listrik tidak beroperasi	Rem depan diaktifkan	Tarik tuas untuk membuat fifan rem depan (4) pada posisi
	Steker tidak terpasang Pasang steker
	Stopkontak rusak Gunakan stopkontak lain
	Sekring terputus Ganti sekring
	Kabel ekstensi rusak Cobalah untuk tidak meng gunakan kabel ekstensi
Perkakas listrik beroperasi tetapi tersendat-sendat	Kabel rusak Operasikan tuas rem depan untuk menghentikan rantai gergaji; Periksa kabel dan ganti bila perlu Sambungan kabel eksternal kepada internal longgar Operasikan tuas rem depan untuk menghentikan rantai gergaji; hubungi layanan pelanggan Bosch
	Tombol on/off (2) rusak	Operasikan tuas rem depan untuk menghentikan rantai gergaji; hubungi layanan pelanggan Bosch
Rantai gergaji tidak dapat direm	Rem depan/rem run out rusak Hubungi layanan pelanggan Bosch.
Rantai gergaji/rel permandu panas	Kekencangan rantai terlalu tinggi Atur kekencangan rantai Rantai gergaji tumpul Ganti rantai gergaji
Perkakas listrik tidak beroperasi dengan wajar, bergetar, atas tidak dapat memotong:dengan benar	Kekencangan rantai terlalu rendah Atur kekencangan rantai Rantai gergaji tumpul Ganti rantai gergaji Rantai gergaji telah aus Ganti rantai gergaji Gigi gergaji tersebut ke arah yang sudah Pasang rantai gergaji:dengan benar

Perawatan dan servis

Perawatan dan pembersihan

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Bila memungkinkan, selalu gunakan sistem ekstraksi dalam kondisi pengoperasian yang ekstrem. Sering bersihkan lubang ventilasi dan sambungan switch pemutus arus sisa (PRCD).

Jika kabel listrik harus diganti, pekerjaan ini HARUS dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin.

Catatan: Untuk menjamin penggunaan yang panjang dan andal, lakukan pekerjaan perawatan berikut secara rutin.

Pastikan penutup dan komponen pengaman tidak rusak dan telah terpasang dengan benar. Lakukan pekerjaan perawatan atau perbaikan yang diperlukan sebelum digunakan.

Periksa perkakas listrik secara berkala dari kerusakan yang terlihat, seperti rantai gergaji yang kendur, terlepas, atau rusak, pengencang yang kendur, dan komponen yang aus atau rusak.

Ganti rantai gergaji dan sproket dengan suku cadang asli dari Bosch atau gantilah komponen tersebut di pusat layanan pelanggan resmi untuk perkakas listrik dari Bosch.

Setelah penggunaan/penyimpanan

Pasang pelindung rantai (7) ke atas rantai (9) yang bersih untuk mencegah cedera.

Rantai gergaji (8) dapat menjadi tumpul karena terbentur atau tergores secara tidak sengaja.

Bersihkan housing plastik perkakas listrik menggunakan sikat lembut dan lap bersih. Jangan gunakan air, bahan pemoles, dan pelarut. Bersihkan semua kotoran, terutama dari lubang ventilasi motor.

Setelah 1-3 jam penggunaan, lepaskan penutup (12), bilah rantai (9), dan rantai gergaji (8), lalu bersihkan dengan sikat.

Jika perkakas listrik akan disimpan dalam waktu yang lama, bersihkan rantai gergaji (8) dan bilah rantai (9).

Simpan perkakas listrik di tempat yang aman, kering, dan di luar jangkauan anak-anak.

Jangan menaruh benda lain di atas perkakas listrik.

Jangan melakukan modifikasi apa pun pada perkakas

listrik. Modifikasi yang tidak diperbolehkan dapat memengaruhi keamanan perkakas listrik dan dapat menyebabkan peningkatan getaran dan suara bising.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang Produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga!
