PANDUAN PENGGUNA BD 4335 C Classic Ep Kärcher

menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya.

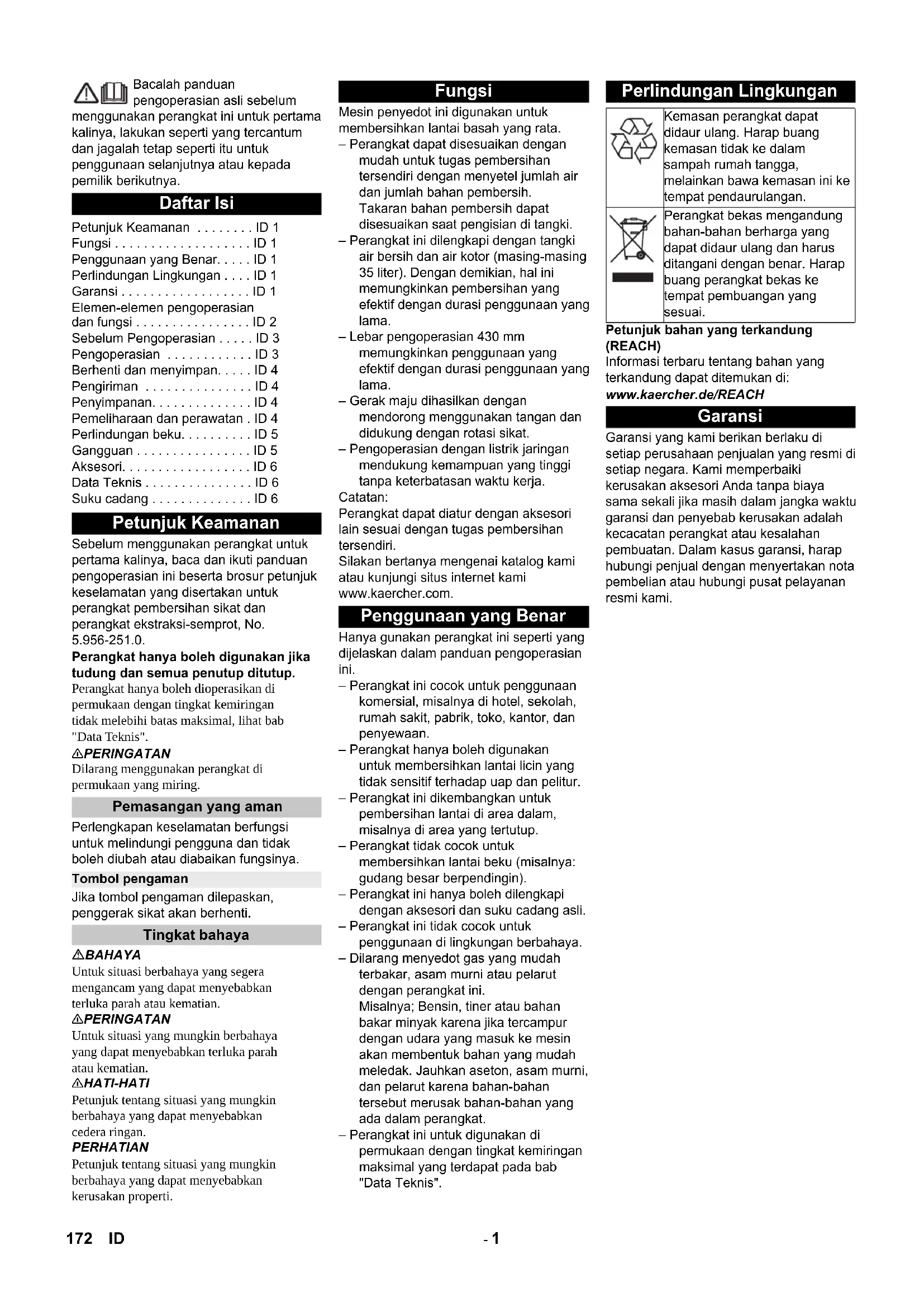

Daftar Isi

Petunjuk Keamanan ..... ID 1

Fungsi....ID 1

Penggunaan yang Benar.....ID 1

Perlindungan Lingkungan .... ID 1

Garansi....ID 1

Elemen-elemen pengoperasian dan fungsi ..... ID 2

Sebelum Pengoperasian ..... ID 3

Pengoperasian ..... ID 3

Berhenti dan menyimpan. . . . . ID 4

Pengiriman ID 4

Penyimpanan....ID 4

Pemeliharaan dan perawatan. ID 4

Perlindungan beku.....ID 5

Gangguan.... ID 5

Aksesori. ID 6

Data Teknis ..... ID 6

Suku cadang ..... ID 6

Petunjuk Keamanan

Sebelum menggunakan perangkat untuk pertama kalinya, baca dan ikuti panduan pengoperasian ini beserta brosur petunjuk keselamatan yang disertakan untuk perangkat pembersihan sikat dan perangkat ekstraksi-semprot, No. 5.956-251.0.

Perangkat hanya boleh dioperasikan di permukaan dengan tingkat kemiringan tidak melebihi batas maksimal, lihat bab "Data Teknis".

△PERINGATAN

Dilarang menggunakan perangkat di permukaan yang miring.

Pemasangan yang aman

Perlengkapan keselamatan berfungsi untuk melindungi pengguna dan tidak boleh diubah atau diabaikan fungsinya.

Tombol pengaman

Jika tombol pengaman dilepaskan, penggerak sikat akan berhenti.

Tingkat bahaya

⚠BAHAYA

Untuk situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian.

△PERINGATAN

Untuk situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian.

△HATI-HATI

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan.

PERHATIAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti.

Fungsi

Mesin penyedot ini digunakan untuk membersihkan lantai basah yang rata.

- Perangkat dapat disesuaikan dengan mudah untuk tugas pembersihan tersendiri dengan menyetel jumlah air dan jumlah bahan pembersih. Takaran bahan pembersih dapat disesuaikan saat pengisian di tangki.

• Perangkat ini dilengkapi dengan tangki air bersih dan air kotor (masing-masing 35 liter). Dengan demikian, hal ini memungkinkan pembersihan yang efektif dengan durasi penggunaan yang lama.
  – Lebar pengoperasian 430 mm memungkinkan penggunaan yang efektif dengan durasi penggunaan yang lama.
• Gerak maju dihasilkan dengan mendorong menggunakan tangan dan didukung dengan rotasi sikat.
  – Pengoperasian dengan listrik jaringan mendukung kemampuan yang tinggi tanpa keterbatasan waktu kerja.

Catatan:

Perangkat dapat diatur dengan aksesori lain sesuai dengan tugas pembersihan tersendiri.

Silakan bertanya mengenai katalog kami atau kunjungi situs internet kami www.kaercher.com.

Penggunaan yang Benar

Hanya gunakan perangkat ini seperti yang dijelaskan dalam panduan pengoperasian ini.

• Perangkat ini cocok untuk penggunaan komersial, misalnya di hotel, sekolah, rumah sakit, pabrik, toko, kantor, dan penyewaan.
• Perangkat hanya boleh digunakan untuk membersihkan lantai licin yang tidak sensitif terhadap uap dan pelitur.
• Perangkat ini dikembangkan untuk pembersihan lantai di area dalam, misalnya di area yang tertutup.
• Perangkat tidak cocok untuk membersihkan lantai beku (misalnya: gudang besar berpendingin).
• Perangkat ini hanya boleh dilengkapi dengan aksesori dan suku cadang asli.
• Perangkat ini tidak cocok untuk penggunaan di lingkungan berbahaya.
  – Dilarang menyedot gas yang mudah terbakar, asam murni atau pelarut dengan perangkat ini. Misalnya; Bensin, tiner atau bahan bakar minyak karena jika tercampur dengan udara yang masuk ke mesin akan membentuk bahan yang mudah meledak. Jauhkan aseton, asam murni, dan pelarut karena bahan-bahan tersebut merusak bahan-bahan yang ada dalam perangkat.
• Perangkat ini untuk digunakan di permukaan dengan tingkat kemiringan maksimal yang terdapat pada bab "Data Teknis".

Perlindungan Lingkungan

Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan.

Perangkat bekas mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Harap buang perangkat bekas ke tempat pembuangan yang sesuai.

Informasi terbaru tentang bahan yang terkandung dapat ditemukan di:

Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan aksesori Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi dan penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami.

Elemen-elemen pengoperasian dan fungsi

1 Saringan bulu halus
2 Tombol pengaman
3 Selang pengurasan air kotor dengan pengatur takaran
4 Penahan untuk Homebase
5 Pelampung
6 Tangki air bersih
7 Katup tangki air bersih
8 Celah gagang
9 Kepala pembersih
10 Sikat disk
11 Lubang pengisian air bersih
12 Kelem pergantian sikat
13 Tangki air kotor
14 Indikator ketinggian air bersih
15 Tuas putar untuk memiringkan batang penyedot
16 Pengaturan ketinggian batang penyedot *
17 Mur sayap untuk mengencangkan batang penyedot

18 Batang penyedot *
19 Selang penyedot
20 Kenop pengaturan jumlah air
21 Kabel daya dengan steker
22 Tuas penurun batang penyedot
23 Panel kendali
24 Gagang dorong
25 Tempat parkir untuk perangkat pembersih "Homebase Box"
26 Tutup tangki air kotor

* Tidak ada dalam kemasan pengiriman

Kode warna

• Elemen kontrol untuk proses pembersihan berwarna kun
• Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu.

Panel kendali

1 OFF

Mematikan perangkat.

2 Mode-Normal

Membersihkan lantai basah dan menyedot air kotor.

3 Mode-Intensif

Membersihkan lantai basah dan menambahkan bahan pembersih.

4 Mode-Menyedot

Menyedot air kotor.

5 Tombol pilihan program

6 Lampu indikator catu daya Menyala jika steker disambungkan dan tegangan jaringan listrik dialirkan.

Simbol pada perangkat

	Steker:
	Tambatan kabel
	Gagang pengepel **
	Ketinggian tangki air bersih 25%
	Kelem pergantian sikat
	Tuas penurun batang penyedot
	Lubang pengurasan tangki air bersih
	Selang pengurasan tangki air kotor

** Pilihan

Sebelum Pengoperasian

Pembongkaran

→ Angkat perangkat dari palet oleh 2 orang dan simpan di lantai.

Merakit batang penyedot

→ Buka katup tangki air bersih.
→ Isi air bersih (maksimal 60 °C) sampai batas bawah saluran pengisian.
→ Tutup katup tangki air bersih.

Bahan pembersih

△PERINGATAN

Bahaya kerusakan. Hanya gunakan bahan pembersih yang disarankan. Penggunaan bahan pembersih lain akan meningkatkan risiko terhadap keamanan pengoperasian dan bahaya kecelakaan bagi pengguna. Hanya gunakan bahan pembersih yang bebas dari bahan pelarut, asam hidroklorida, dan asam hidrofluorida. Perhatikan petunjuk keselamatan pada bahan pembersih.

Catatan:

Jangan gunakan bahan pembersih yang berbusa banyak.

Bahan pembersih yang disarankan:

Petunjuk penggunaan Bahan	pembersih
Pembersihan rutin untuk semua lantai tahan air	RM 746RM 780
Pembersihan rutin untuk permukaan mengkilap (seperti granit)	RM 755 es
Pembersihan rutin dan intensif untuk lantai industri	RM 69 ASF
Pembersihan rutin dan intensif untuk ubin dari batu	RM 753
Pembersihan rutin untuk ubin di ruang kesehatan	RM 751
Pembersihan dan pembasmian hama di ruang kesehatan	RM 732
Pengikisan semua lantai yang tahan alkali (seperti PVC)	RM 752
Pengikisan lantai linolium RM 754

→ Masukkan bahan pembersih ke dalam tangki air bersih.

Catatan:

Jika tangki air bersih kosong, kepala pembersih tetap berfungsi tanpa penyediaan cairan.

Atur jumlah air

→ Atur jumlah air pada kenop pengatur sesuai dengan tingkat kotor lapisan lantai.

Catatan:

Lakukan pembersihan pertama kali dengan jumlah air lebih sedikit. Sedikit demi sedikit tambahkan air, hingga hasil pembersihan yang diinginkan tercapai.

Atur batang penyedot

Kemiringan

Untuk hasil penyedotan yang lebih baik pada lapisan berubin, miringkan batang penyedot hingga 5°.

→ Lepaskan sekrup sayap.
→ Putar batang penyedot.

Jika hasil penyedotan kurang memuaskan, kecondongan batang penyedot saat ini bisa diubah.

→ Atur tuas putar untuk memiringkan batang penyedot.

Tinggi

Kebengkokan bibir penyedot saat menyentuh lantai dapat dipengaruhi oleh pengaturan tinggi.

→ Cobalah untuk mengatur tuas putar pengaturan tinggi, hingga hasil penyedotan terbaik dapat dicapai.

Membersihkan

PERHATIAN

Bahaya kerusakan pada lantai. Jangan mengoperasikan perangkat langsung di tempat.

→ Gantungkan ujung kabel ekstensi yang digulung pada kait strain-relief.
→ Sambungkan steker perangkat dengan kabel ekstensi.
→ Pasang steker kabel ekstensi ke stopkontak.
→ Putar tombol pilihan program untuk program pembersihan yang diinginkan.
→ Aktifkan tombol pengaman.

Menurunkan batang penyedot

→ Tarik tuas keluar dan gerakkan ke bawah; batang penyedot turun.

Catatan:

• Untuk membersihkan lantai berubin, atur batang penyedot agar tidak tegak lurus ke sambungan ubin.
• Untuk hasil penyedotan yang lebih baik, kemiringan dan kecondongan batang penyedot dapat diatur (lihat "Mengatur batang penyedot").
• Jika tangki air kotor penuh, pelampung menutup lubang penyedot dan turbin penyedot berputar lebih cepat. Jika ini terjadi matikan penyedot dan lakukan pengosongan tangki air kotor.

Berhenti dan menyimpan

→ Menyetel tombol pilihan program ke Menyedot.
→ Gerakkan ke depan sedikit dan sedot sisa air.
→ Angkat batang penyedot.
→ Setel tombol pilihan program ke "OFF".
→ Tarik steker listrik dari soket.

Pengurasan air kotor

△PERINGATAN

Perhatikan petunjuk penanganan air kotor setempat.

→ Ambil selang pengurasan air dari tempatnya dan turunkan ke arah penampung air buangan yang layak.

→ Tekan atau tekuk pengatur takaran.
→ Buka tutup pengatur takaran.
→ Kuras air kotor - dengan mengatur tekanan atau tekukan jumlah air.
→ Bilas tangki air kotor dengan air bersih.

Pengurasan air bersih

→ Buka katup tangki air bersih dengan memutarnya.

Pengiriman

⚠BAHAYA

Bahaya kecelakaan! Perangkat hanya boleh digunakan untuk pemuatan dan pembongkaran hingga nilai maksimal kemiringan (lihat "Data Teknis"). Jalankan perlahan.

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat selama pengangkutan.

→ Tekan dan dorong perangkat ke bawah menggunakan gagang pendorong.

→ Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik.

Penyimpanan

△HATI-HATI

Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan. Perangkat ini hanya boleh disimpan di dalam ruangan.

Pemeliharaan dan perawatan

⚠BAHAYA

Bahaya cedera! Sebelum melakukan pekerjaan pada perangkat, atur sakelar pilihan program ke :OFF" dan cabut steker.

→ Kuras dan buang air kotor dan sisa air bersih.

Perawatan berkala

Setelah setiap pengoperasian

PERHATIAN

Bahaya kerusakan. Jangan memerciki perangkat dengan air dan jangan gunakan bahan pembersih yang agresif.

→ Kuras air kotor.
→ Bilas tangki air kotor dengan air bersih.
→ Bersihkan bagian luar perangkat dengan lap yang dibasahi oleh sedikit air sabun.

→ Periksa saringan bulu halus, jika perlu bersihkan.

→ Bersihkan bibir penyedot dan bibir pengikis, periksa jika rusak dan ganti jika perlu.

→ Periksa sikat jika rusak, ganti jika perlu (lihat "Perawatan perangkat").

Bulanan

→ Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu.
→ Bersihkan saringan.

Tahunan

→ Lakukan inspeksi tertulis melalui layanan pelanggan.

Perawatan perangkat

Membersihkan filter

→ Buka pelindung.
→ Putar penutup searah jarum jam dan lepaskan.
→ Lepaskan filter yang terletak di bawahnya dan bersihkan.
→ Masukkan filter.
→ Pasang penutup dan kunci dengan memutarnya berlawanan arah jarum jam
→ Tutup pelindung.

Penggantian atau pembalikan bibir penyedot

1 Indikator aus 2 Bibir penyedot

Bibir penyedot harus diganti atau dibalikkan jika menurut indikator aus sudah usang.

Lepaskan batang penyedot. Longgarkan pegangan.

Lepaskan bagian-bagian plastik. Lepaskan bibir penyedot.

Masukkan bibir penyedot baru atau yang sudah dibalikkan.

Simpan bagian-bagian plastik.

Pasang kembali dan kencangkan pegangan.

Tekan perangkat ke bawah menggunakan gagang pendorong hingga kepala pembersih terangkat.

Tekan pedal pergantian sikat ke bawah melalui resistor.

Mundurkan perangkat ke belakang agar sikat disk dapat diambil.

Gerakkan perangkat dengan kepala pembersih terangkat ke sikat disk lalu turunkan kepala pembersih. Sikat masuk ke dalam penggerak.

Melepaskan tangki air kotor Kuras air kotor.

Angkat tangki air kotor dan letakkan ke samping.

Kontrak Perawatan

Agar pengoperasian perangkat terpercaya, kontrak perawatan dapat dibuat dengan toko Kärcher terkait.

Perlindungan beku

Jika terjadi risiko pembekuan:

Kosongkan tangki air bersih dan tangki air kotor.

Simpan perangkat di ruangan yang terlindung dari temperatur beku.

Gangguan

⚠BAHAYA

Bahaya cedera! Sebelum melakukan pekerjaan pada perangkat, atur sakelar pilihan program ke :OFF" dan cabut steker.

Kuras dan buang air kotor dan sisa air bersih.

Masalah Solusi
Perangkat tidak mau menyala	Setel tombol pilihan program untuk program yang diinginkan.
	Aktifkan tombol pengaman.
	Pasang steker pada stopkontak. Lampu indikator catu daya menyala?
Jumlah air tidak cukup Periksa tinggi air bersih, isi tangki kembali jika perlu.
		Naikkan jumlah air pada kepala pengatur jumlah air.
		Bersihkan saringan.
Saluran sedot tidak cukup	Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu.
	Periksa seal antara tangki air kotor dan tangki air bersih apakah rusak, dan ganti jika perlu.
	Jika tangki air kotor penuh, simpan perangkat dan kosongkan tangki air kotor
	Bersihkan saringan bulu halus.
	Bersihkan bibir penyedot pada batang penyedot, ganti jika perlu.
	Periksa, apakah tutup pada selang pengurasan air kotor ditutup.
	Periksa setelan batang penyedot.
	Periksa selang penyedot apakah tersumbat, bersihkan jika perlu.
	Periksa selang penyedot apakah terlalu rapat, ganti jika perlu.
Hasil pembersihan tidak memuaskan	Periksa sikat jika rusak, ganti jika perlu.
Turbin hisap beroperasi tidak bundar	Bersihkan pelampung.
Sikat tidak berputar Periksa	apakah ada benda asing yang mengganggu sikat. Singkirkan benda asing yang ada.
	Lepaskan tombol pengaman.Tunggu sebentar.Aktifkan tombol pengaman.
Getaran saat membersihkan	Gunakan sikat yang lebih lembut.
Bila masalah tidak dapat diatasi dengan bantuan dalam tabel ini, hubungi pusat layanan pelanggan.

Aksesori

Keterangan No.	komponen	Deskripsi
Sikat disk, merah (sedang, standar) 4.905-022.0 Untuk se	mua pekerjaan	pembersihan wajar.
Sikat disk, alami (lembut) 4.905-023.0 Dari serat alami un	tuk membersih	kan dan mengilapkan.
Sikat disk, hitam (keras) 4.905-025.0 Untuk kotoran yang	parah dan pem	bersihan intensif. Hanya untuk lapisan yang tidak sensitif.
Pelat penggerak pad 4.762-533.0 Untuk membersihkan dengan pad. De	ngan kopling-ganti- cepat dan Centerlock.
Pad, putih 6.369-469.0 Untuk memoles lantai.
Pad, merah (agak lembut) 6.369-470.0 Untuk membersihkan semua jeniis lantai.
Pad, hijau (agak keras) 6.369-472.0 Untuk membersihkan lantai yang sa	ngat kotor dan pembersihan intensif.
Pad, hitam (keras) 6.369-473.0 Untuk kotoran membandel dan pembersihan intensif.
Pad, kuning kecokelatan (proporsi bulu alami) 6.371-081.0	Untuk mengil	lapkan dan menyegarkan lapisan keras dan elastis.
Batang penyedot, 850 mm, lurus 4.777-401.0
Batang penyedot, 850 mm, bengkok 4.777-411.0
Set Homebase Box 4.035-406.0
Gagang pengepel 9.753-023.0

Data Teknis

Daya
Tegangan kerja	V	230
Frekuensi	Hz	50
Konsumsi listrik sedang	W	1400
Daya nominal turbin penyedot	W	550
Daya nominal penggerak sikat	W	850
Menyedot
Daya penyedotan, Volume udara (maks.)	l/s	20
Daya penyedotan, Vakum (maks.)	kPa (mbar)	12,0 (120)
Sikat pembersih
Putaran sikat	rpm	235
Diameter sikat	mm	430
Dimensi dan bobot
Daya permukaan teoretis	m^2/h	1800
Kemiringan area pengoperasian maks.	%	2
Volume tangki air bersih/ kotor	l	35/35
Suhu air maks.	°C	60
Suhu lingkungan	°C	5...40
Berat kosong (berat saat diangkut)	kg	56
Berat total (operasional)	kg	91
Nilai ditentukan sesuai EN 60335-2-72
Nilai getaran total	m/s^2	<1,3
Ketidakstabilan K	m/s^2	0,2
Tingkat tekanan suara L_pA	dB(A)	70
Ketidakstabilan K_pA	dB(A)	2
Tingkat kekuatan suara L_WA + Ketidakstabilan K_WA	dB(A)	86

Suku cadang

– Hanya gunakan aksesori dan suku cadang yang diizinkan oleh produsen. Aksesori asli dan suku cadang asli akan memastikan bahwa perangkat Anda akan bekerja dengan aman dan tanpa gangguan.
- Pilihan suku cadang yang paling diperlukan dapat ditemukan di bagian akhir panduan penggunaan ini.
- Informasi lebih lanjut tentang perlengkapan lain dapat Anda peroleh di www.kaercher.com di tautan servis.
