Bahasa Indonesia

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik

ini. Kelalaian dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian dapat mengakibatkan debu atau uap terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik meningkatkan risiko terjadinya sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat untuk mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat Anda lelah atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan sakelar berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
• Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu dan pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa dengan pengoperasian perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan sakelar yang tidak dapat dioperasikan. Perkakas listrik yang

sakelarnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang daya dapat dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segera hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.

Jangan gunakan set baterai pada perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau tidak dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. - Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai untuk perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk Keselamatan untuk Obeng

• Pegang perkakas listrik pada permukaan gagang isolator untuk pekerjaan yang memungkinkan pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, menjadi berisiko mengakibatkan sengatan listrik pada operator. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang rusak. Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat. Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. Jangan membuka baterai. Ada bahaya terjadinya korsleting.

Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau aktivitas keras dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan

Segera matikan perkakas listrik jika alat tambahan terkunci. Bersiaplah dengan reaksi tinggi yang menyebabkan sentakan. Alat tambahan akan terkunci jika perkakas listrik mengalami kelebihan beban atau perkakas bergerak miring pada benda kerja.

PERINGATAN

Debu dari pengeboran dan aktivitas serupa dapat bersifat karsinogenik, teratogenik, atau mutagenik. Beberapa zat yang terkandung dalam debu ini: timbel dalam cat dan pernis; silika kristal dalam batu bata, semen, dan pengerjaan bata lainnya; arsenik dan kromat dalam kayu yang diolah secara kimiawi. Risiko penyakit bergantung pada seberapa sering Anda terpapar zat tersebut. Untuk mengurangi bahaya tersebut, sebaiknya lakukan pengerjaan di ruangan yang berventilasi baik dengan peralatan pelindung yang sesuai (misalnya dengan peralatan pelindung pernapasan yang didesain khusus serta dapat menyaring partikel debu terkecil).

Jangan menyalakan perkakas listrik secara tiba-tiba. Pastikan tombol untuk menghidupkan dan mematikan berada dalam posisi off sebelum memasang baterai. Membawa perkakas listrik dengan jari tangan berada pada tombol untuk menghidupkan dan mematikan atau memasang baterai pada perkakas listrik yang menyala dapat menimbulkan kecelakaan. Hanya gunakan alat sisipan yang sesuai dan dalam kondisi yang telah baik. Alat sisipan yang rusak dapat menjadi patah dan mengakibatkan cedera pada pengguna dan kerusakan pada barang. Pastikan alat terpasang pada dudukan alat kerja sebelum memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat terlepas dan menjadi tidak terkendali. Berhati-hatilah saat memasang sekrup yang panjang, terdapat risiko sekrup meleset tergantung pada jenis sekrup dan alat sisipan yang digunakan. Seringkali sekrup yang panjang tidak dapat dikendalikan dengan baik, sehingga terdapat bahaya sekrup meleset dan melukai pengguna saat sekrup dipasang dan diputar. Perhatikan arah putaran yang disetel sebelum menghidupkan perkakas listrik. Jika ingin melepas sekrup dan arah putaran disetel ke arah untuk memasang

sekrup, perkakas listrik dapat bergerak kuat dan tak terkendali.

Jangan gunakan perkakas listrik sebagai mesin bor. Perkakas listrik dengan kopling stop tidak cocok digunakan untuk mengebor. Kopling dapat terlepas secara otomatis tanpa peringatan. Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar). Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan pengukur dengan Bluetooth di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth di dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama.

Penanda istilah Bluetooth serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan penanda istilah/gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka

yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Sistem penyekrupan BT-EXACT/BT-ANGLEEXACT dan EXACconnect dirancang untuk memasang dan melepas sekrup serta mengencangkan dan melonggarkan mur dalam rentang ukuran dan daya yang telah ditentukan. Sistem ini tidak dirancang untuk mencatat torsi kepada sudut putar penyekrupan.

Sistem penyekrupan memungkinkan pengiriman data nirkabel pada sinyal sekrup dengan teknologi nirkabel Bluetooth®. Sinyal v. - dan t.v dikirimkan (penyekrupan valid/tidak valid) dari obeng berdaya baterai untuk industri seri BT-EXACT dan BT-ANGLEEXACT ke titik akses EXACconnect. Tanpa titik akses EXACconnect, pengoperasian awal obeng seri BT-EXACT dan BT-ANGLEEXACT tidak dapat

dilakukan: Obeng dikunci pada saat pengiriman dan hanya dapat dibuka melalui titik akses EXACconnect.

Bacalah dan perhatikan petunjuk pengoperasian titik akses EXACconnect. Operasikan titik akses EXACconnect terlebih dulu.

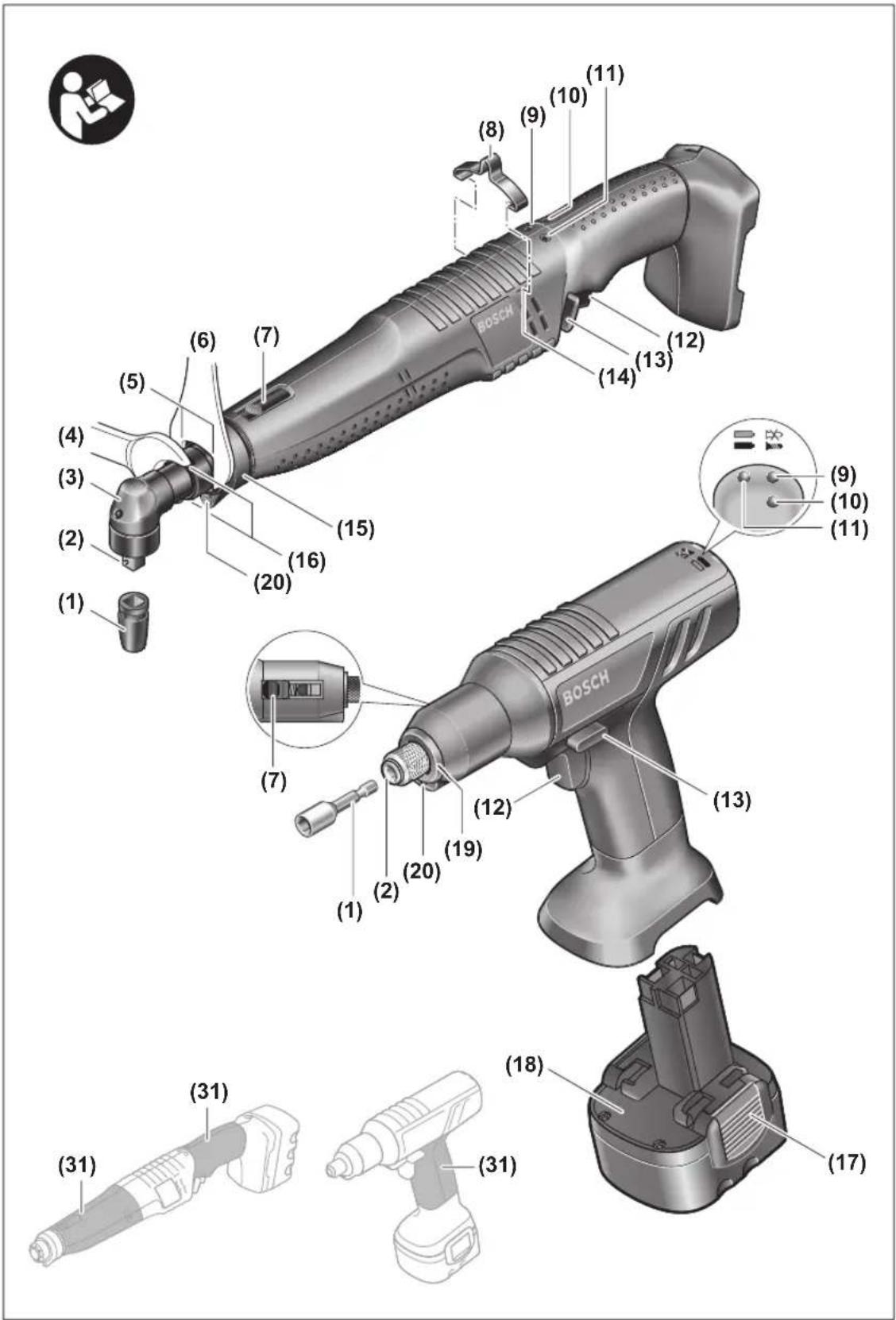

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Alat sisipan (misalnya kunci sok) (2) Dudukan alat kerja (3) Kepala obeng siku (4) Kunci pas ukuran 27 mm (5) Kunci pas datar pada flensa kepala siku (6) Kunci pas ukuran 22 mm (7) Penggeser untuk penyetelan awal torsi (8) Braket penggantung (9) Display LED penyekrupan (10) Display LED Bluetooth® (11) Display LED level pengisian daya baterai (12) Tombol on/off (13) Switch arah putaran (14) Slot pemasangan untuk braket penggantung (15) Dudukan LED (16) Kunci pas data rada mur pengunci (17) Tombol pelepas baterai (18) Baterai dengan kontak APT (19) Ring penanda (20) Lampu kerja (21) Perangkat pengisi daya (22) Steker (23) Display LED hijau pada perangkat pengisi daya (24) Display LED merah pada perangkat pengisi daya (25) Chuck penggantian cepat (26) Alat penyetelan (27) Kunci L (28) Cakram penyetel (29) Circlip (30) Lubang dalam rangka housing (31) Gagang (permukaan genggam berisolator)

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Obeng berdaya baterai untuk industri BT-EXACT

Nomor seri

2467

0602491433060249143706024914310602491439

400 Bahasa Indonesia

Obeng berdaya baterai untuk industriBT-EXACT		2467
Rentang penyetelan torsi Nm 0,5-2 1-4 1-6 1,5-7
Kecepatan idle \( n_0 \)	\( min^1 \)	\( 600^{A)} \)	\( 900^{A)} \)	\( 600^{A)} \)	\( 150^{A)} \)
Tegangan nominal V 9,6 9,6 9,6 9,6
Arah putaran		\( QQ \)	\( QQ \)	\( QQ \)	\( QQ \)
Dudukan alat kerja Chuck		penggantian cepat \( Q/4" \)	Chuck penggantian cepat \( Q/4" \)	Chuck penggantian cepat \( Q/4" \)	Chuck penggantian cepat \( Q/4" \)
Antarmuka data (radio) Teknologi nirkabel Bluetooth®kelas 2 (spesifikasi 1.2)
Jangkauan transmisimaksimal m 10 10 10 10
Berat sesuai dengan EPTA-Procedure 01:2014	kg 0,80 0,80 0,80 0,80
Suhu sekitar yang direkomendasikan saat pengisian daya	\( ^{\circ}C\ 0\ ...+350\ ...+350\ ...+350\ ...+350 \)
Suhu sekitar yang dlizinkan saat pengoperasianB) dan saat disimpan	\( ^{\circ}C\ -20\ ...+50\ -20\ ...+50\ -20\ ...+50\ -20\ ...+50 \)
Rentang frekuensi pengoperasian MHz 2402-2480 2402-2480 2402-2480 2402-2480
Daya transmisimaks.	mW 0,5 0,5 0,5 0,5
Jenis keamanan		IP 20	IP 20	IP 20	IP 20

A) diukur pada suhu 20 - 25°C dengan baterai 2607335681. B) daya terbatas pada suhu < 0°C

Obeng berdaya baterai untuk industriBT-EXACT		8	9	12
Nomor seri		0 602 491 443	0 602 491 435	0 602 491 441
Rentang penyetelan torsi	Nm	1,5-8	1,5-9	1,5-12
Kecepatan idle \( n_0 \)	\( min^1 \)	\( 650^{A)} \)	\( 350^{B)} \)	\( 400^{A)} \)
Tegangan nominal	V	12	9,6	12
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Dudukan atas kerja		Chuck penggantian cepat Q/4"	Chuck penggantian cepat Q/4"	Chuck penggantian cepat Q/4"
Antarmuka data (radio)	Teknologi nirkabel Bluetooth® kelas 2 (spesifikasi 1.2)
Jangkauan transmisimaksimal	m	10	10	10
Berat sesuai dengan EPTA-Procedure 01:2014	kg	0,90	0,80	0,90
Suhu sekitar yang direkomendasikan saat pengisian daya	°C	0 ... +35	0 ... +35	0 ... +35
Suhu sekitar yang diizinkan saat pengoperasianc) dan saat disimpan	°C	-20 ... +50	-20 ... +50	-20 ... +50
Rentang frekuensi pengoperasian	MHz	2402-2480	2402-2480	2402-2480
Daya transmisimaks.	mW	0,5	0,5	0,5
Jenis keamanan		IP 20	IP 20	IP 20

A) diukur pada suhu 20 - 25°C dengan baterai 2607335683. B) diukur pada suhu 20-25°C dengan baterai 2607335681. C) daya terbatas pada suhu < 0° C

Obeng siku berdaya baterai untuk industriBT-ANGLEEXACT	2	3	6
Nomor seri	0 602 491 647	0 602 491 656	0 602 491 652

Obeng siku berdaya baterai untuk industriBT-ANGLEEXACT236
Rentang penyetelan torsi Nm 0,7-2 0,7-3 1,5-6
Kecepatan idle n	\( min^1 \)	\( 110^{A)} \)	\( 420^{A)} \)	\( 650^{A)} \)
Tegangan nominal V 9,6 9,6 9,6
Arah putaran		\( \mathbf{Q}\mathbf{Q} \)	\( \mathbf{Q}\mathbf{Q} \)	\( \mathbf{Q}\mathbf{Q} \)
Dudukan alat kerjalepala obeng siku(dipesan terpisah)		Chuck penggantian cepat \( \mathbf{\Omega}/4" \)■1/4"■3/8"○1/4"	Chuck penggantian cepat \( \mathbf{\Omega}/4" \)■1/4"■3/8"○1/4"	Chuck penggantian cepat \( \mathbf{\Omega}/4" \)■1/4"■3/8"○1/4"
Kepala obeng(dipesan terpisah)		Chuck penggantian cepat \( \mathbf{\Omega}/4" \)	Chuck penggantian cepat \( \mathbf{\Omega}/4" \)	Chuck penggantian cepat \( \mathbf{\Omega}/4" \)
Antarmuka data (radio) Teknologi nirkabel Bluetooth® kelas 2 (spesifikasi 1.2)
Jangkauan transmisimaksimal m 10 10 10
Berat sesuai dengan EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Suhu sekitar yang direkomendasikan saptpengisian daya	\( ^\circ C 0 \ldots +35 0 \ldots +35 0 \ldots +35 \)
Suhu sekitar yang diizinkan saat pengoperasian \( ^{B)} \)dan saat disimpan	\( ^\circ C -20 \ldots +50 -20 \ldots +50 -20 \ldots +50 \)
Rentang frekuensi pengoperasian MHz 2402-2480 2402-2480 2402-2480
Daya transmisimaks. mW 0,5 0,5 0,5
Jenis keamanan IP 20	IP 20	IP 20

A) diukur pada suhu 20 - 25°C dengan baterai 2607335681. B) daya terbatas pada suhu < 0°C

Obeng siku berdaya baterai untuk industriBT-ANGLEEXACT		7 8 15
Nomor seri		0 602 491 669	0 602 491 651	0 602 491 650
Rentang penyetelan torsi Nm	2-7 1,5-8	2-15
Kecepatan Idle n0	min-1	110A)	420A)	250A)
Tegangan nominal V 9,6 9,6 9,6
Arah putaran		ΩΩ	ΩΩ	ΩΩ
Dudukan atas kerjalepala obeng siku(dipesan terpisah)		Chuck penggantiancepat Q/4"■1/4"■3/8"○1/4"	Chuck penggantiancepat Q/4"■1/4"■3/8"○1/4"	Chuck penggantiancepat Q/4"■1/4"■3/8"○1/4"
Antarmuka data (radio) Teknologi nirkabel Bluetooth® kelas 2 (spesifikasi 1.2)
Jangkauan transmisimaksimal m 10 10 10
Berat sesuai dengan EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Suhu sekitar yang direkomendasaniatpengisian daya	°C 0 ... +35 0 ... +35 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasianB)dan saat disimpan	°C -20 ... +50 -20 ... +50 ... +50
Rentang frekuensi pengoperasian MHz 2402-2480 2402-2480 2402-2480
Daya transmisimaks. mW 0,5 0,5 0,5
Jenis keamanan IP 20	IP 20	IP 20

A) diukur pada suhu 20 - 25°C dengan baterai 2607335681. B) daya terbatas pada suhu < 0°C

402 Bahasa Indonesia

Obeng siku berdaya baterai untuk industriBT-ANGLEEXACT	17 23 30
Nomor seri	0 602 491 675	0 602 491 673	0 602 491 671
Rentang penyetelan torsi Nm 6-17	penyekrupan ketat5-13penyekrupan lunak		7-23 8-30
Kecepatan idle \( n_0 \)	\( min^1 \)	\( 560^{A)} \)	\( 320^{A)} \)
Tegangan nominal V 14,4 14,4 14,4
Arah putaran	ΩΩ		ΩΩ
Dudukan atas kerjakopala obeng siku(dipesan terpisah)	■ 3/8"■ 3/8"■ 3/8"
Antarmuka data (radio) Teknologi nirkabel Bluetooth® kelas 2 (spesifikasi 1.2)
Jangkauan transmisimaksimal m 10 10 10
Berat sesuai dengan EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Suhu sekitar yang direkomendasikan sa前提esian daya	°C 0 ... +35 0 ... +35 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasian\( ^{B)} \)dan saat disimpan	°C -20 ... +50 -20 ... +50 -20 ... +50
Rentang frekuensi pengoperasian MHz 2402-2480 2402-2480 2402-2480
Daya transmisimaks. mW 0,5 0,5 0,5
Jenis keamanan	IP 20		IP 20

A) diukur pada suhu 20 - 25°C dengan baterai 2607335685. B) daya terbatas pada suhu < 0°C

Set baterai Ni-MH		9,6 12,0		14,4
Nomor seri		2 607 335 681	2 607 335 683	2 607 335 685
Jumlah sel		8	10		12
Tegangan baterai	V	9,6	12,0	14,4
Kapasitas	Ah	2,6	2,6		2,6
Berat sesuai dengan EPTA-Procedure 01:2014	kg	0,55	0,70		0,80
Pengisi daya baterai yang direkomendasikan		AL 2450 DV	AL 2450 DV	AL 2450 DV

Kepala obeng siku	1/4"	3/8"	3/8"	1/4"	Chuck pengantian cepat 1/4"
Nomor seri	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Berat sesuai dengan EPTA-Procedure 01:2014	kg 0,20 0,20 0,20 0,20

Kepala obeng lurus	Chuck penggantian cepat ● 1/4"
Nomor seri	0 607 453 631
Berat sesuai dengan EPTA-Procedure 01:2014	kg
	0,20

Cara memasang

Lingkup pengiriman

Obeng berdaya baterai untuk industri dikirimkan tanpa set baterai, obeng siku berdaya baterai untuk industri dikirimkan tanpa kepada obeng siku dan tanpa set baterai.

Hubungi dealer resmi perkakas industri Bosch saat memilih aksesori yang sesuai.

Area penggunaan dan penyimpanan

Perkakas listriknya sesuai untuk digunakan di ruang tertutup.

Agar pengoperasian alat berjalan dengan baik, suhu sekitar yang diperbolehkan yakni sebesar -5°C hingga +50°C (23°F hingga 122°F) dengan kelembapan udara relatif yang diperbolehkan sekitar 20 hingga 95% bebas dari kondensasi.

Baterai harus disimpan pada suhu sekitar 0°C (32°F) hingga 45°C (113°F) agar sel baterai tidak mengalami kerusakan.

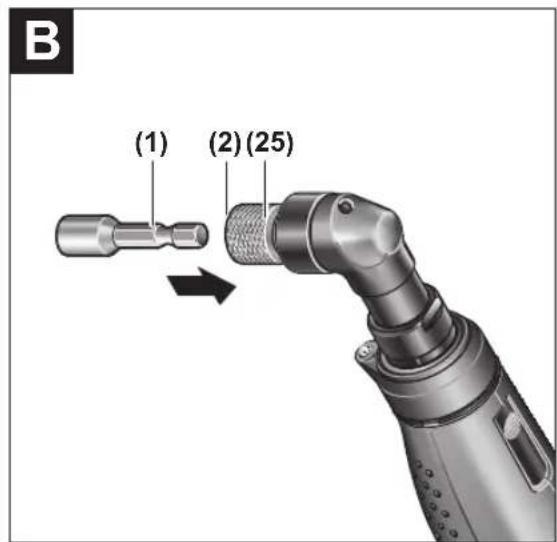

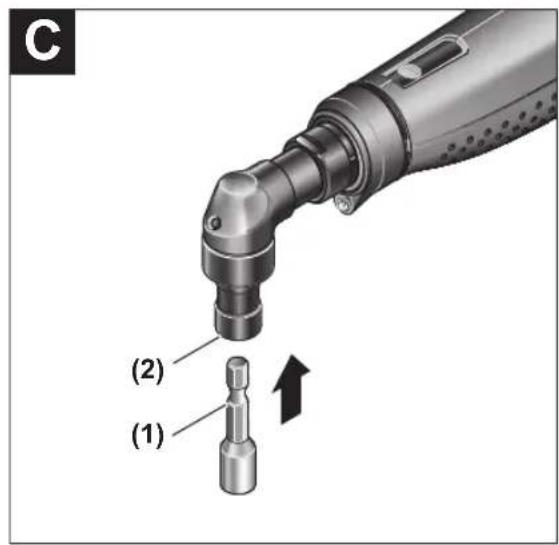

Memasang kepala obeng siku

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku yang sesuai (lihat "Data teknis", Halaman 399) harus dipasang terlebih dulu.

Pastikan switch arah putaran berada di tengah (penguncian pengaktifan) atau baterai telah dikeluarkan dari perkakas listrik sebelum kepala obeng dipasang, disetel atau dilepas.

Jangan pernah mengencangkan perkakas listrik pada rangka housing.

Pada waktu yang sama, tahan dengan kunci pas (6) pada flensa kepala siku.

BT-ANGLEEXACT 23 | 30

Obeng siku bertenaga baterai untuk industri ini dapat dioperasikan dengan kepala obeng siku 0607451618.

Alat gantungan

Perkakas listrik dapat digantungkan pada alat gantungan dengan braket gantungan (8).

Pasang braket gantungan (8) pada perkakas listrik dan biarkan braket gantungan mengunci dalam slot (14).

Periksa kondisi klip gantungan dan kait di dalam atgantungan secara rutin.

Proses pengisian daya baterai

Catatan: Pengisi daya dan baterai tidak termasuk dalam lingkup pengiriman.

Steker yang diilustrasikan mungkin berbeda dengan steker pada perkakas listrik Anda.

Pastikan pengisi daya dan baterai sesuai dengan jaringan listrik di negara Anda.

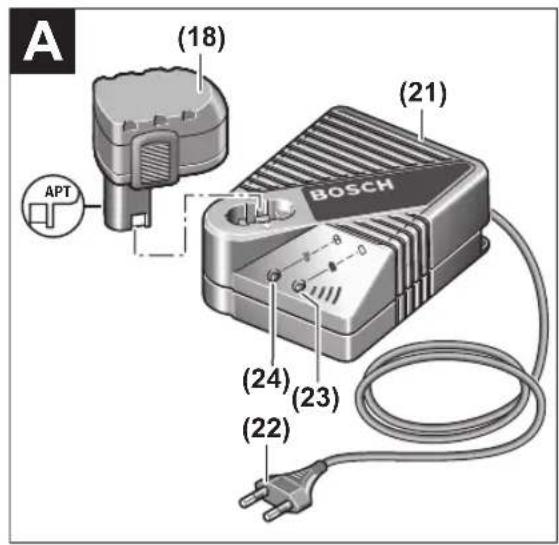

Pengisi daya AL 2450 DV (lihat gambar A)

Sambungkan steker (22) dengan pengisi daya (21) ke outlet suplai daya listrik dan pasang baterai (18) pada posisi yang benar ke dalam dudukan pengisian daya pada pengisi daya.

Jangan memasang/melepas baterai dengan paksa. Baterai dengan steker APT (Akku Pack Top) dirancang sedemikian rupa sehingga baterai dapat dipasang ke dalam perkakas listrik atau pengisi daya dengan benar.

Display LED hijau (23) mulai berkedip. Hal ini menandakan adanya arus pengisian daya baterai. Proses pengisian daya akan berhenti secara otomatis saat daya baterai telah benar-benar terisi penuh. Jika display LED hijau tidak berkedip lagi dan terus menyala, maka proses pengisian daya telah selesai. Sinyal akustik akan berbunyi selama kira-kira 2 detik sebagai isyarat bahwa baterai telah terisi penuh.

Display LED merah (24) yang terus menyala memberikan tanda bahwa terdapat proses pengisian daya dengan arus pengisian daya yang rendah. Display LED merah yang berkedip menandakan pengisian daya baterai tidak dapat dilakukan.

Gangguan - Sebab dan Solusi

Penyebab Solusi
Display LED tidak mencapa
Steker pengisi daya tidak terpasang (dengan benar)	Pasang steker (sepenuhnya) ke dalam stopkontak
Stopkontak, kabel listrik oleh pengisi daya rusak	Perioka tegangan listrik, bila perlu lakukan pemeriksaan pengisi daya di layanan peluang dan resmi untuk perkakas listrik Bosch
Proses pengisian daya tidak dapat dilakukan
Suhu baterai berada di rentang yang tidak diizinkan	Atur suhu baterai dengan mendingikan kepada memanaskan ke rentang suhu yang diizinkan antara 0°C (32°F) tingga 45°C (113°F)
Kontak baterai kotor Bersihkan kontak baterai; misalnya dengan cara melepas dan memasang baterai berulang kali, jika perlu ganti baterai
Baterai rusak Ganti baterai
Baterai tidak terpasang (dengan benar)	Pasang baterai (sepenuhnya) ke dalam dudukannya

Sambungan ke suplai daya

Catatan: Harap pastikan tidak ada baterai yang terpasang di dalam perkakas listrik untuk pengiriman.

Jangan pernah menyimpan baterai di dalam perkakas berdaya baterai. Baterai akan bertahan lebih lama dan diisi daya dengan lebih baik jika disimpan terpisah.

Setelah tidak digunakan untuk waktu yang lama, isi daya baterai hingga penuh sebelum digunakan kembali.

Mengisi daya baterai

Sebelum memasang baterai ke dalam perkakas listrik, isi daya baterai dengan pengisi daya yang sesuai. Penjelasan lengkap mengenai proses pengisian daya dapat ditemukan dalam panduan pengoperasian pengisi daya dan catatan dalam panduan ini (lihat, Proses pengisian daya baterai, Halaman 403).

Baterai dilengkapi dengan sensor suhu NTC yang akan mengizinkan pengisian daya pada rentang suhu antara 0°C (+32°F) hingga 45°C (+113°F) . Hal ini membuat baterai tahan lama. Jika baterai digunakan dengan benar dan sesuai, baterai dapat diisi daya hingga 3000 kali.

Baterai yang baru atau yang sudah lama tidak digunakan tidak akan mencapai kapasitas maksimalnya hingga setelah melakukan sekitar 5 kali siklus pengisian daya baterai.

Baterai perlu diisi ulang dayanya jika display LED "Status daya baterai" pada perkakas listrik menyala merah.

Memasang dan melepaskan baterai

Tekan switch arah putaran (13) ke posisi tengah. Hal ini akan mengunci tombol untuk menghidupkan dan mematikan (12) ke posisi "Off" yang akan mencegah perkakas listrik beroperasi secara tiba-tiba.

Pastikan baterai dipasang pada posisi yang benar dan switch pelepas (17) benar-benar terkunci dengan aman pada gagang perkakas listrik.

Jangan memasang/melepas baterai dengan paksa.

Baterai dengan steker APT (Akku Pack Top) dirancang sedemikian rupa sehingga baterai hanya dapat dipasang ke dalam perkakas listrik atau pengisi daya dengan benar.

Untuk melepas baterai (18), tekan pada kedua sisi switch pelepas (17) lalu tarik baterai ke bawah keluar dari gagang.

Mengganti alat kerja pada obeng dengan chuck penggantian cepat (lihat gambar B)

Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat terlepas dan menjadi tidak terkendali.

BT-EXACT 2|4|6|7|8|9|12

Seri BT-EXACT dikirimkan bersama dengan chuck penggantian cepat 1 / 4'' (Chuck penggantian cepat / 4

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku dilengkapi dengan chuck penggantian cepat 1/4" (nomor seri 0607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku dilengkapi dengan chuck penggantian cepat 1/4" (nomor seri 0607 453 630).

Memasang alat sisipan

Tarik chuck penggantian cepat (25) ke depan. Pasang alat sisipan (1) ke dalam dudukan alat kerja (2) dan lepas kembali chuck penggantian cepat.

Hanya gunakan alat sisipan dengan gagang yang sesuai (heksagon 1/4").

Jangan mencoba untuk memasukkan mata bor pada chuck penggantian cepat.

Obeng siku berdaya baterai untuk industri dan obeng industri berdaya baterai dengan kopling stop tidak sesuai digunakan untuk mengebor. Kopling dapat terlepas secara otomatis dan secara tiba-tiba. Jika pengeboran tetap dilanjutkan setelah kopling terlepas, perkakas listrik dapat terlepas dari pegangan sampai kopling stop kembali mengencang.

Melepaskan alat sisipan

Tarik chuck penggantian cepat (25) ke depan. Keluarkan alat sisipan (1) dari dudukan alat kerja (2) dan lepas kembali chuck penggantian cepat.

Mengganti alat kerja pada kepala sekrup dengan square drive eksternal

Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat terlepas dan menjadi tidak terkendali.

BT-ANGLEEXACT 2|3|6|7|8|15

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku dilengkapi dengan square drive 1/4" (nomor seri 0607 453 617) atau kepala obeng siku dengan square drive 3/8" (nomor seri 0607 453 620).

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku dilengkapi dengan square drive 3/8 inci (nomor seri 0607451618).

Memasang alat sisipan

Tekan pin pada square drive dudukan alat (2) ke dalam, misalnya dengan bantuan obeng kecil, dan dorong alat sisipan (1) ke square drive. Pastikan pin terkunci dalam lubang alat sisipan.

Melepaskan alat sisipan

Tekan pin yang berada di lubang alat sisipan (1) ke dalam dan tarik alat sisipan dari dudukan alat (2).

Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang dengan kencang pada dudukan alat kerja, alat dapat terlepas dan menjadi tidak terkendali.

Pada obeng siku berdaya baterai untuk industri, kepala obeng siku dilengkapi dengan heksagon internal 1/4 inci (nomor seri 0607 453 618).

Memasang alat sisipan

Masukkan alat sisipan (1) ke heksagon internal dudukan alat (2) hingga terkunci.

Melepaskan alat sisipan

Tarik alat sisipan (1) dari dudukan alat (2), jika perlu dengan bantuan tang.

Penggunaan

Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung tersebut seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.

Cara penggunaan

Sebelum menghidupkan perkakas listrik, sebaiknya setel terlebih dahulu arah putaran dengan switch arah putaran (13): Perkakas listriknya dapat dihidupkan jika switch arah putaran (13) tidak berada di posisi tengah (tombol pengaman aktif).

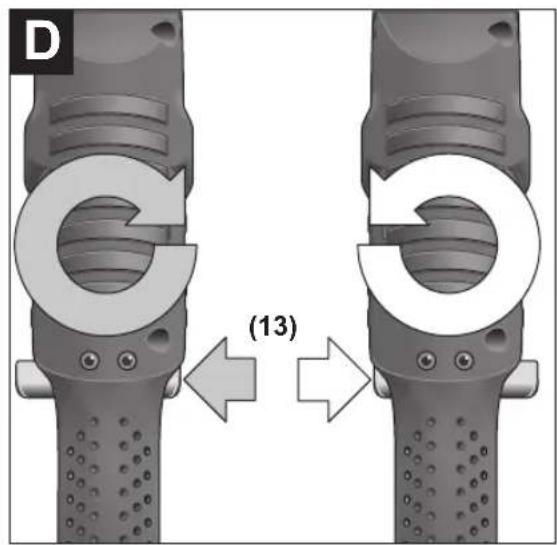

Mengatur arah putaran (lihat gambar D)

• Operasikan switch arah putaran (13) hanya saat perkakas listrik dalam posisi diam.

Arah putaran ke kanan: Untuk mengencangkan sekrup, tekan switch arah putaran (13) ke kiri hingga maksimal.

Arah putaran ke kiri: Untuk mengendurkan atau melepas sekrup, tekan switch arah putaran (13) ke kanan hingga maksimal.

Menghidupkan lampu kerja

Lampu kerja (20) dapat membantu menerangi tempat penyekrupan saat kondisi cahaya minim. Hidupkan lampu kerja (20) dengan sedikit menekan tombol untuk menghidupkan dan mematikan (12). Jika tombol untuk menghidupkan dan mematikan ditekan lebih dalam, perkakas listrik akan hidup dan lampu kerja tetap menyala.

Jangan melihat lampu kerja secara langsung karena dapat melukai mata.

Mengaktifkan/menonaktifkan perkakas listrik

Obeng dilengkapi dengan kopling stop yang bergantung pada torsi dan dapat diatur dalam rentang tertentu. Kopling ini bereaksi ketika torsi yang diatur tercapai.

Catatan: Saat mengoperasikan obeng dengan adaptor tegangan, stabilisator tegangan harus dioperasikan terlebih dahulu.

Untuk menghidupkan perkakas listrik, tekan tombol untuk menghidupkan dan mematikan (12) hingga maksimal.

Perkakas listrik mati secara otomatis begitu torsi yang diatur telah tercapai.

Jika tombol untuk menghidupkan dan mematikan (12) dilepas terlalu dini, momen putar yang telah disetel sebelumnya tidak tercapai.

Petunjuk pengoperasian

Perkakas listrik dilengkapi dengan antarmuka radio. Perhatikan batasan pengoperasian setempat, misalnya dalam pesawat terbang atau rumah sakit. Putuskan sambungan listrik terlebih dulu sebelum melakukan pengaturan pada perkakas listrik, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan keselamatan kerja ini menghindarkan perkakas listrik distart tanpa disengaja. - Pasang perkakas listrik pada mur/sekrupnya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) atau selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

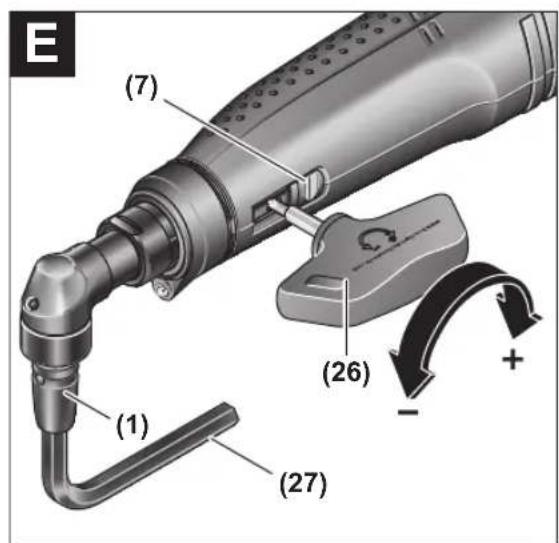

Mengatur torsi (lihat gambar E-G)

Torsi bergantung pada kekencangan pegas kopling stop. Kopling stop merespons putaran kanan dan juga kiri saat torsi putar yang diatur telah tercapai.

Untuk mengatur torsi terpisah, gunakan alat penyetelan (26) yang disertakan.

Geser switch (7) pada perkakas listrik kembali sepenuhnya.

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

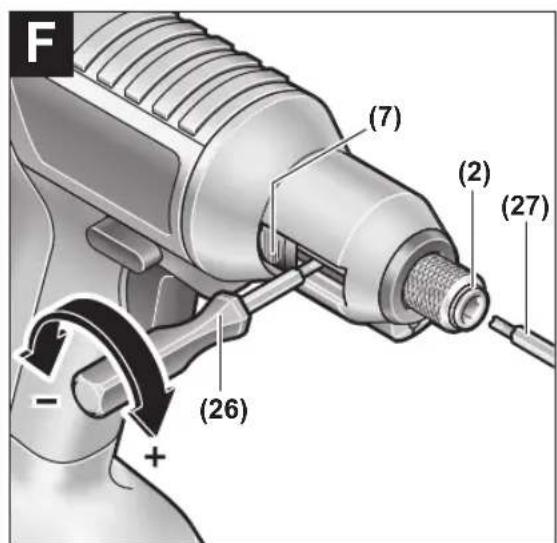

Pasang kunci L (27) ke dalam alat sisipan (26) dan putar secara perlahan. Jika dalam lubang housing terlihat tonjolan kecil (cakram penyetelan (28)) di dalam kopling, pasang alat penyetelan (26) ke dalamnya lalu putar.

BT-EXACT 2|4|6|7|8|9|12

Pasang kunci L (27) ke dudukan alat (2) lalu putar secara perlahan.

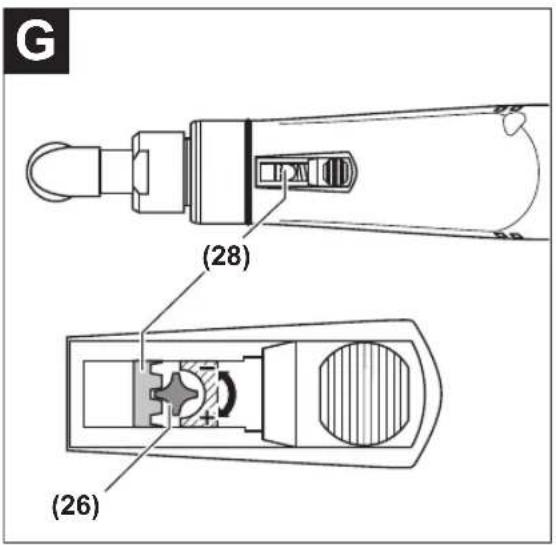

Jika dalam lubang housing terlihat tonjolan kecil (cakram penyetelan (28)) di dalam kopling, pasang alat penyetelan (26) ke dalamnya lalu putar.

Putaran sesuai arah jarum jam menghasilkan torsi yang lebih tinggi, putaran berlawanan arah jarum jam menghasilkan torsi yang lebih rendah.

Keluarkan alat penyetelan (26). Geser switch (7) kembali ke depan untuk melindungi kopling dari kotoran.

Catatan: Pengaturan yang diperlukan bergantung pada jenis sambungan penyekrupan dan sebaiknya dilakukan uji coba untuk menentukan pengaturan yang terbaik. Periksa uji coba penyekrupan dengan kunci torsi.

Atur torsi hanya dalam batas kemampuan tertentu, jika tidak, kopling stop tidak akan berfungsi.

Display LED

Tampilan status daya baterai

Jika pengisian daya baterai (18) perlu dilakukan, display LED (11) akan berkedip hijau dan sinyal akustik akan berbunyi. Hanya

6-8 penyekrupan yang dapat dilakukan.

Jika display LED menyala merah, kapasitas tidak lagi mencukupi untuk proses penyekrupan oleh perkakas listrik yang mengalami beban berlebih. Perkakas listrik tidak dapat dihidupkan kembali. Penguncian pengaktifan akan tetap aktif hingga baterai dilepaskan dari perkakas listrik dan baterai yang sudah diisi daya dimasukkan kembali.

Saat bekerja dengan adaptor tegangan, display LED merah (11) akan menunjukkan adanya beban berlebih.

Jika display LED (11) berkedip merah, artinya perkakas listrik mengalami panas berlebih dan tidak dapat beroperasi.

Tunggu hingga kedipan berhenti secara otomatis dalam waktu singkat sebelum perkakas listrik digunakan kembali.

Jika setelah diisi daya waktu pengoperasian baterai pada perkakas listrik semakin pendek, ini menandakan bahwa baterai harus segera diganti. Buang baterai yang telah habis sesuai dengan undang-undang/aturan yang berlaku di negara masing-masing.

Jika torsi yang diatur sebelumnya tercapai, kopling stop akan mulai berfungsi. Display LED (9) menyala hijau.

Jika torsi yang telah diatur sebelumnya tidak tercapai, display LED (9) akan menyala merah dan sinyal akustik akan berbunyi. Penyekrupan harus diulangi sekali lagi.

Display koneksi Bluetooth®

Tekan tombol untuk menghidupkan dan mematikan (12) untuk mengaktifkan koneksi Bluetooth®. Display LED merah (10) akan berkedip selama obeng mencari koneksi.

Jika display LED (10) terus menyala merah, artinya koneksi Bluetooth® telah dibuat. Namun, obeng masih terkunci.

Jika obeng dibuka melalui titik akses EXACconnecT, display LED (10) akan menghilang.

Jika display LED (10) berkedip sebentar lalu menghilang setelah tombol untuk menghidupkan dan mematikan ditekan, hal ini berarti obeng tidak lagi memiliki cukup daya untuk memuat koneksi.

Perlindungan dari pengulangan

Jika selama pengoperasian kopling stop beroperasi, motor akan mati sendiri. Perkakas listrik dapat dihidupkan kembali setelah berhenti selama 0,7 detik. Dengan demikian, penyekrupan yang sudah kencang tidak akan kembali dikencangkan secara tiba-tiba.

Menyetel kepala obeng siku

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Kepala obeng siku (3) dapat disetel ke dalam delapan posisi. Tahan dengan kuat perkakas kunci pas (6) pada kunci pas datar (5) flensa kepala siku.

Jangan pernah mengencangkan perkakas listrik pada rangka housing.

Lepas mur dengan kunci pas (4) pada kunci pas datar (16). Setel kepala obeng siku (3) masing-masing sebesar 45° ke posisi yang diinginkan dan putar kembali mur dengan kunci

Saat melakukannya, tahan dengan kunci pas (6) pada flensa kepala siku.

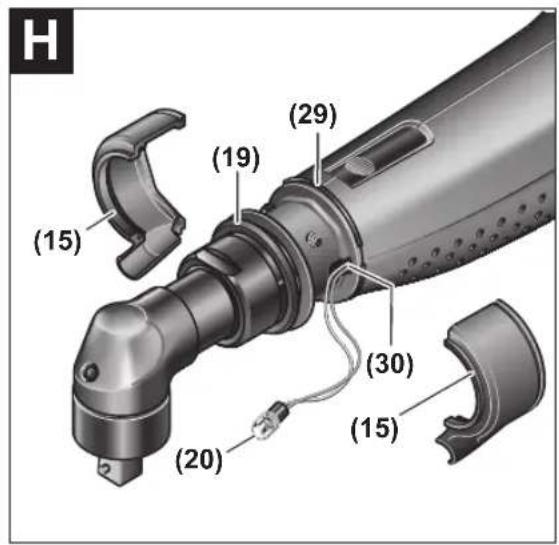

Mengatur lampu kerja LED (lihat gambar H)

BT-ANGLEEXACT2|3|6|7|8|15|17|23|30

Tekan cincin penanda (19) dengan mata obeng yang pipih, pisau dempul atau benda sejenis hingga lepas. Geser circlip (29) dengan tang circlip ke belakang ke rangka housing. Kedua belahan rangka housing pada dudukan LED (15) yang menyelubungi lampu kerja LED (20) kini dapat disetel ke posisi mana pun yang diinginkan. Pastikan kabel lampu kerja LED tidak rusak dan sisipkan kabel tanpa ditekuk ke dalam lubang yang tersedia untuk kabel (30) pada rangka housing. Selubungi kembali lampu kerja LED (20) dengan kedua rangka housing dudukan LED (15).

Tekan circlip (29) dan cincin penanda (19) kembali ke posisi awal.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi dan penyimpanan, keluarkanlah baterai dari perkakas listrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Melumasi perkakas listrik

Bahan pelumas:

Minyak pelumas persneling khusus (225 ml) Nomor seri 3 605 430 009

Bahan pelumas molibden-disulfid

Minyak pelumas SAE 10/SAE 20

• Setelah penggunaan perkakas selama kira-kira 150 jam, persneling harus dibersihkan dengan larutan pembersih dengan kandungan yang tidak keras. Patuhi petunjuk dari pabrik larutan pembersih mengenai penggunaan dan cara membuangnya. Selanjutnya, lumasi persneling dengan minyak pelumas persneling khusus dari Bosch. Ulangi proses membersihkan ini secara rutin setiap 300 jam penggunaan dihitung dari pembersihan pertama. Lumasi bagian kopling stop yang bergerak setelah melakukan penyekrupan sebanyak 100.000 kali dengan meneteskan minyak pelumas SAE 10/SAE 20. Lumasi bagian yang bergeser dan berputar dengan bahan pelumas molibden-disulfid. Pada waktu tersebut, periksalah kopling dari keausan, untuk memastikan penggunaan kembali dan ketepatannya tidak mengalami masalah. Setelah itu torsi kopling harus diatur kembali. ▶ Serahkan pengerjaan perawatan dan perbaikannya kepada teknisi resmi yang berpengalaman. Dengan

demikian keselamatan kerja pada perkakas listrik tetap terjaga.

Service Center Bosch resmi akan melakukan pengerjaan tersebut dengan cepat dan andal.

▶ Buanglah zat pelumas dan pembersih berdasarkan aturan lingkungan yang berlaku. Taatilah peraturan yang berlaku.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Pembuangan

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik dan baterai ke dalam sampah rumah tangga!

Hanya untuk negara Uni Eropa:

Berdasarkan pedoman Eropa Directive 2012/19/EU, alat listrik yang tidak lagi dapat digunakan dan berdasarkan pedoman Eropa Directive 2006/66/EC, baterai yang rusak atau yang telah dipakai HARUS dikumpulkan secara terpisah dan didaur ulang dengan cara yang ramah lingkungan.

Baterai:

Ni-MH: Nickel-metal hydride

Hướng dẫn an toàn

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

Giữ nơi làm việc sạch sẽ và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đứng xem dùng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nào tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm hỏng dây dẫn điện. Không bao giờ nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuốn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nội dung sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Đảm bảo công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay chạm vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dẫn đến tai nạn. Lấy mọi chìa khóa điều chỉnh trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn định vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không với người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, đảm bảo các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gồm hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thái quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi thực hiện bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. ▸ Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. Giữ dụng cụ cắt bén và sạch. Bảo quản dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

Chỉ được sạc pin lại với bộ nạp điện do nhà sản xuất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tật hay cháy. Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, có thể tạo sự nối tiếp từ một đầu

cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy.

Bảo quản ở tình trạng tốt, dung dịch từ pin có thể rò ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hỏng hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hỏng pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Bawa perkakas listrik genggam Anda ke teknisi yang berkualifikasi untuk perawatan, hanya gunakan suku cadang pengganti yang identik. Ini akan memastikan keamanan mesin tetap terjaga. Jangan pernah memperbaiki unit baterai yang rusak. Hanya produsen atau penyedia layanan resmi yang boleh melakukan perbaikan pada unit baterai.

Petunjuk keselamatan untuk obeng

Pegang perkakas listrik hanya pada permukaan pegangan yang berinsulasi, saat melakukan operasi di mana alat pemotong dapat menyentuh kabel listrik yang tersembunyi. Kontak dengan kabel beraliran listrik dapat membuat bagian logam yang terbuka pada perkakas listrik menjadi beraliran listrik dan dapat menyebabkan sengatan listrik pada operator. Gunakan detektor yang sesuai untuk menemukan utilitas yang terkubur atau hubungi perusahaan utilitas setempat untuk mendapatkan bantuan. Menyentuh kabel listrik dapat menyebabkan kebakaran dan sengatan listrik. Merusak pipa gas dapat menyebabkan ledakan. Menusuk pipa air dapat menyebabkan kerusakan properti atau sengatan listrik. Pegang perkakas listrik dengan kuat. Saat mengencangkan dan melonggarkan sekrup, torsi reaksi tinggi dapat terjadi. Jepit benda kerja dengan aman. Benda kerja yang dijepit dengan alat penjepit atau ragum lebih aman daripada dipegang dengan tangan. Selalu tunggu sampai mesin benar-benar berhenti sebelum meletakkannya. Alat yang dipasang di mesin
