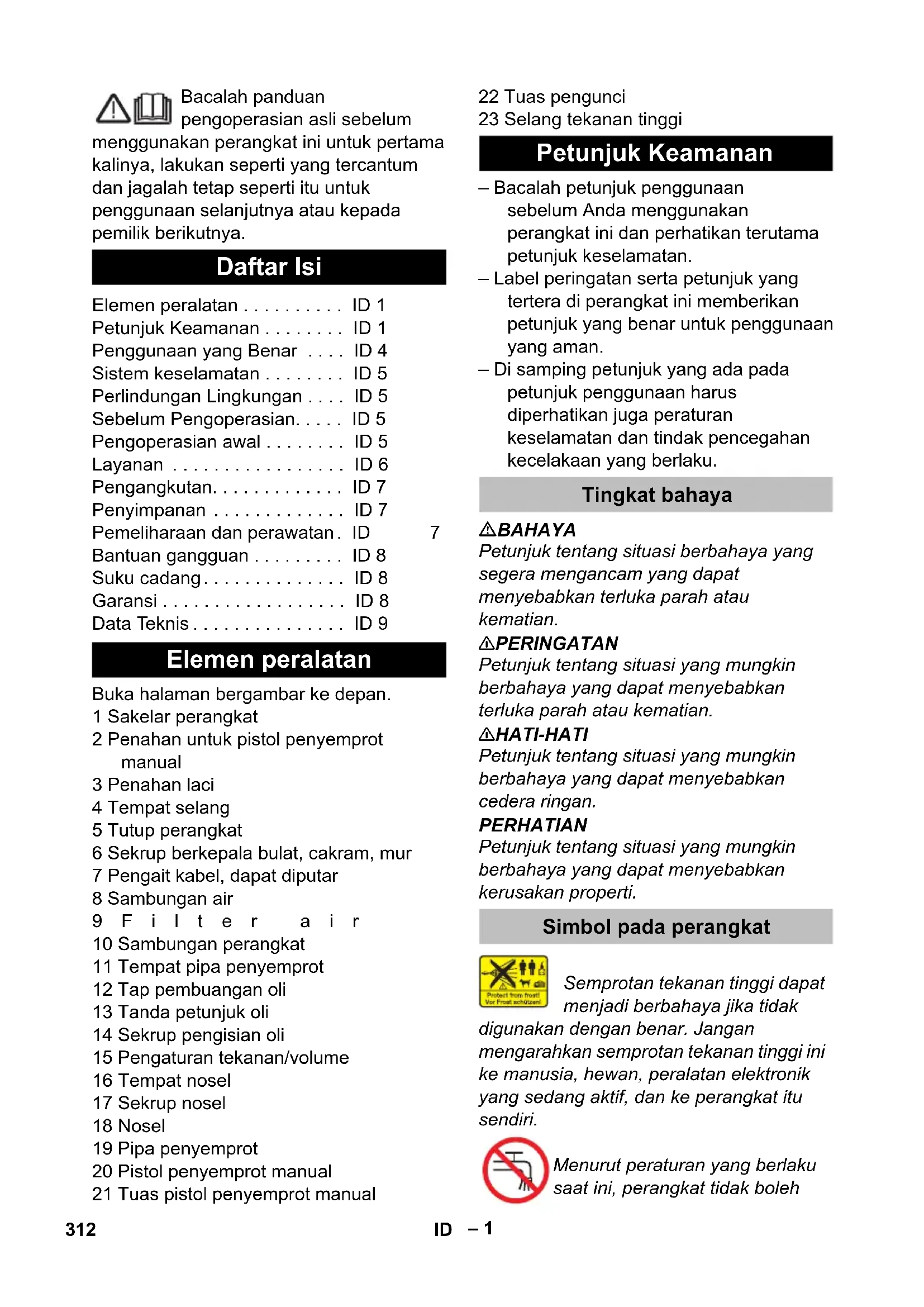

PANDUAN PENGGUNA HD 6154 Classic Kärcher

Bacalah panduan pengoperasian asli sebelum

menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya.

Daftar Isi

Elemen peralatan ..... ID 1

Petunjuk Keamanan ..... ID 1

Penggunaan yang Benar .... ID 4

Sistem keselamatan ..... ID 5

Perlindungan Lingkungan .... ID 5

Sebelum Pengoperasian..... ID 5

Pengoperasian awal ..... ID 5

Layanan ID 6

Pengangkutan..... ID 7

Penyimpanan ..... ID 7

Pemeliharaan dan perawatan. ID 7

Bantuan gangguan ..... ID 8

Suku cadang.... ID 8

Garansi ID 8

Data Teknis.... ID 9

Elemen peralatan

Buka halaman bergambar ke depan.

1 Sakelar perangkat

2 Penahan untuk pistol penyemprot manual

3 Penahan laci

4 Tempat selang

5 Tutup perangkat

6 Sekrup berkepala bulat, cakram, mur

7 Pengait kabel, dapat diputar

8 Sambungan air

9 Filter air

10 Sambungan perangkat

11 Tempat pipa penyemprot

23 Selang tekanan tinggi

Petunjuk Keamanan

- Bacalah petunjuk penggunaan sebelum Anda menggunakan perangkat ini dan perhatikan terutama petunjuk keselamatan.

- Label peringatan serta petunjuk yang tertera di perangkat ini memberikan petunjuk yang benar untuk penggunaan yang aman.

- Di samping petunjuk yang ada pada petunjuk penggunaan harus diperhatikan juga peraturan keselamatan dan tindak pencegahan kecelakaan yang berlaku.

Tingkat bahaya

⚠BAHAYA

Petunjuk tentang situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian.

△PERINGATAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian.

△HATI-HATI

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan.

PERHATIAN

Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti.

Simbol pada perangkat

Semprotan tekanan tinggi dapat menjadi berbahaya jika tidak

digunakan dengan benar. Jangan mengarahkan semprotan tekanan tinggi ini ke manusia, hewan, peralatan elektronik yang sedang aktif, dan ke perangkat itu sendiri.

Menurut peraturan yang berlaku saat ini, perangkat tidak boleh

dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem yang sesuai dengan Fa. Kärcher atau sistem pemisahan lainnya yang sesuai dengan EN 12729 jenis BA. Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum.

Permukaan perangkat sangat panas dan dapat menimbulkan luka bakar.

Bahaya sengatan listrik. Rumahan hanya boleh dibuka oleh teknisi listrik.

Sambungan listrik

• Periksa apakah tegangan yang ada sesuai dengan tegangan yang tercantum dalam perangkat.
• Perlindungan minimal pada stopkontak (lihat Data Teknis).
• Pelindung kelas I - Perangkat hanya boleh disambungkan dengan sumber listrik yang dihubung ke ground (dibumikan) berdasarkan peraturan.
• Kami sarankan untuk menyambungkan perangkat ini hanya pada stopkontak yang diamankan dengan circuit breaker 30 mA.
• Kabel sambungan listrik yang disarankan oleh produsen perangkat ini harus digunakan. Demikian juga bila diperlukan penggantian kabel. Lihat petunjuk penggunaan untuk nomor pemesanan dan tipe.
• Periksa bila terdapat kerusakan pada kabel steker dan steker sebelum digunakan. Kabel steker yang rusak harus segera diganti di pusat servis resmi/teknisi yang berkompeten.

• Perangkat hanya boleh disambungkan dengan sambungan elektris yang dipasang oleh teknisi listrik sesuai dengan IEC 60364-1.
  – Proses penyalaan menyebabkan turunnya tegangan listrik dalam waktu yang singkat.

• Pada kondisi listrik yang tidak bagus dapat menyebabkan gangguan pada perangkat lain.

• Jangan pernah menyentuh steker dan stopkontak dalam kondisi tangan basah.
• Perhatikan bahwa kabel steker atau kabel tambahan tidak boleh terlalu pendek, tertindih, tertarik, atau lecet dan rusak. Kabel harus terlindungi dari panas, minyak, dan pinggiran yang tajam.
• Kabel sambungan harus mempunyai penampang lintang yang sesuai petunjuk penggunaan dan terlindungi dari cipratan air. Sambungan kabel tidak boleh tergeletak di air.
• Steker dan konektor kabel ekstensi harus terlindung dari air dan tidak boleh dimasukkan ke dalam air. Selain itu, konektor kabel tidak boleh diletakkan di lantai. Sebaiknya gunakan gulungan kabel untuk memastikan stopkontak berjarak 60 mm dari permukaan lantai.
• Kabel ekstensi listrik yang tidak cocok dapat berbahaya. Gunakan hanya kabel ekstensi listrik yang disetujui untuk luar ruangan dan bertanda sesuai dengan penampang lintang yang cukup.
• Periksa secara berkala apakah ada kerusakan pada kabel listrik, misalnya adanya tanda-tanda sobek atau kabel listrik sudah usang. Bila ditemukan kerusakan, kabel harus diganti terlebih dulu sebelum menggunakan perangkat lebih lanjut.
• Saat mengganti soket konektor pada kabel listrik atau kabel sambungan harus tetap terlindung dari cipratan air dan harus kuat secara mekanis.
• Perangkat tidak boleh dibersihkan dengan cara menyemprot baik menggunakan selang biasa atau selang tekanan tinggi (bahaya korslet atau kerusakan lainnya).
• Jangan gunakan perangkat pada temperatur di bawah 0 °C.

Sambungan air

• Perhatikan peraturan dari perusahaan pemasok air.
  – Sambungan semua selang harus kencang.
• Selang tekanan tinggi tidak boleh rusak. Selang tekanan tinggi yang rusak harus segera diganti. Gunakan katup, konektor, dan selang tekanan tinggi hanya yang direkomendasikan oleh pabrik pembuat. Nomor pemesanan dapat dilihat di buku petunjuk penggunaan.

Petunjuk penggunaan

• Perangkat dengan perlengkapannya harus diperiksa sebelum digunakan serta harus dalam keadaan baik. Periksa juga keamanan penggunaannya. Jangan menyalakan perangkat jika kabel steker atau bagian perangkat lainnya seperti selang tekanan tinggi, pistol penyemprot, atau peralatan pengaman lainnya dalam kondisi rusak.
• Jangan pernah menyedot bahan-bahan seperti cairan pelarut atau asam murni dan pelarut. Termasuk mis. bensin, tiner cat, atau minyak. Kabut semprotan sangat mudah terbakar, meledak, dan beracun. Tidak boleh menggunakan, aseton, asam murni, dan pelarut karena bahan-bahan tersebut merusak perangkat.
• Ketika menggunakan perangkat di lokasi berbahaya (mis. SPBU), harap perhatikan peraturan keselamatan yang tercantum. Dilarang mengoperasikan perangkat di tempat-tempat yang mudah menimbulkan ledakan.
• Perangkat harus diletakkan di atas permukaan yang rata dan kuat.
• Apabila pada buku petunjuk penggunaan perangkat ini (lihat data teknis) tertera batas tingkat tekanan suara di atas 80 dB(A), maka gunakan alat pelindung pendengaran.

– Seluruh bagian kabel listrik dan lingkungan di sekitar pengoperasian harus terlindungi dari air.
– Tuas pada pistol penyemprot tidak boleh terjepit pada saat penggunaan.
- Harap gunakan pakaian dan kaca mata pelindung untuk melindungi dari semprotan balik dari air dan kotoran.
- Semprotan tekanan tinggi dapat menjadi berbahaya jika tidak digunakan dengan benar. Jangan mengarahkan semprotan tekanan tinggi ini ke manusia, hewan, peralatan elektronik yang sedang aktif, dan ke perangkat itu sendiri.
- Jangan mengarahkan semprotan bertekanan tinggi ke perangkat itu sendiri atau ke yang lainnya untuk membersihkan pakaian dan sepatu.
- Ban/pentil ban kendaraan hanya boleh dibersihkan dengan jarak semprot minimal 30 cm. Ban/pentil kendaraan dapat rusak dan pecah oleh semprotan bertekanan tinggi. Tanda kerusakan awal adalah pudarnya warna ban. Ban/pentil kendaraan yang rusak membahayakan keselamatan Anda.
- Jangan menyemprotkan ke benda yang mengandung bahan-bahan berbahaya (mis. asbes).
- Pipa semprotan pendek dapat mengakibatkan risiko cedera, misalnya tangan secara tidak disengaja terkena aliran bertekanan tinggi yang dihasilkannya. Jika pipa semprotan yang digunakan lebih pendek dari 75 cm, nosel jet runcing atau nosel jet rotari tidak boleh digunakan.
- Sebelum membersihkan permukaan yang harus di bersihkan harus di nilai untuk menyelidiki permintaan kesehatan dan keamanan. Mohon mengambilkan tindakan perlindungan yang penting.
– Jangan buka tutup perangkat saat motornya sedang menyala.
– Dinginkan selang setelah penggunaan dengan air panas atau operasikan

perangkat sebentar dengan menggunakan air dingin.

- Jika tidak dioperasikan dalam jangka waktu yang lama, harap matikan sakelar atau cabut steker.

Penggunaan

- Harap gunakan perangkat ini dengan benar. Harap pertimbangkan juga kondisi wilayah lokal Anda dan kondisi orang di lapangan yang menggunakan perangkat ini. Berhati-hatilah bila ada anak-anak.

- Perangkat harus selalu dalam pengawasan selama pengoperasian.

- Perangkat ini hanya boleh digunakan oleh orang yang telah diajarkan cara penggunaannya atau bisa membuktikan kemampuannya dalam menggunakan dan jelas-jelas ditugaskan untuk menggunakan perangkat ini. Perangkat ini tidak boleh digunakan oleh anak kecil atau seseorang yang tidak diperbolehkan dalam petunjuk penggunaan.

- Penggunaan perangkat ini bukan ditujukan untuk seseorang yang mempunyai keterbatasan fisik, sensorik, atau kemampuan kecerdasan.

- Perangkat ini tidak boleh digunakan oleh anak kecil atau orang yang belum pernah dilatih untuk menggunakannya.

- Jangan menggunakan perangkat ini jika terdapat seseorang dalam jangkauan semprotan, kecuali ia memakai pakaian pelindung.

- Awasi anak-anak agar tidak bermain-main dengan perangkat ini.

- Selalu gunakan sarung tangan yang sesuai bila Anda mengoperasikan perangkat ini.

- Akan terjadi daya tolak/rekoil melalui semprotan air yang keluar dari pipa penyemprot. Melalui pipa penyemprot yang tertekuk/terlipat akan keluar gaya tekanan ke atas. Penang pistol penyemprot dan pipa penyemprot dengan kuat.

- Pada penggunaan alat penyemprot yang tertekuk/terlipat bisa terjadi perubahan pada gaya tolak/rekoil dan gaya puntir.

Pengangkutan

Pada saat mengangkut perangkat ini yakinkan bahwa motornya telah dimatikan dan perangkat terikat dengan kuat.

Pemeliharaan

- Matikan perangkat dan lepaskan kabel listrik dari stopkontak sebelum melakukan pembersihan dan perawatan. Demikian juga sebelum mengganti komponen-komponen dari perangkat ini.

- Sebelum menggunakan alat dan perlengkapan tekanan sistem tekanan tinggi harus di hilangkan.

- Perangkat portabel yang digunakan secara komersial harus mengikuti pengujian keamanan yang sesuai dengan peraturan yang berlaku di daerah yang bersangkutan (misalnya di Jerman : VDE 0701).

Aksesori dan suku cadang

- Untuk menghindari bahaya, perbaikan dan pemasangan suku cadang hanya boleh dilakukan oleh pusat servis resmi yang berwenang.

- Hanya gunakan aksesori dan suku cadang yang diizinkan oleh produsen. Aksesori asli dan suku cadang asli akan memastikan bahwa perangkat Anda akan bekerja dengan aman dan tanpa gangguan.

Penggunaan yang Benar

Pembersih tekanan tinggi ini khusus digunakan

- untuk pembersihan dengan semprotan tekanan tinggi tanpa bahan pembersih

(mis, pembersihan tembok, teras, peralatan berkebun).

Untuk kotoran yang sulit dibersihkan, kami menyarankan penggunaan penghancur kotoran sebagai aksesori opsional.

Sistem keselamatan

Katup dengan pengendali tekanan

Pengurangan volume air dengan pengaturan tekanan/volume akan membuka katup aliran berlebih dan sebagian air akan mengalir kembali ke sisi hisap pompa.

Jika tuas pada pistol penyemprot dilepaskan, maka pengendali tekanan akan menutup aliran, dan semprotan akan berhenti. Jika tuas ditarik, maka aliran akan terbuka kembali.

Perlindungan Lingkungan

	Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan.
	Perangkat ini mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya jangan mengotori lingkungan. Oleh karena itu, harap buang perangkat yang sudah usang dan tidak terpakai lagi ke tempat pembuangan yang sesuai.

Informasi terbaru tentang bahan-bahan yang terkandung dapat dicari di:

Sebelum Pengoperasian

Membuka kemasan

– Periksa isi paket saat membukanya.
- Apabila terdapat kerusakan saat transportasi segera hubungi penjual.

Periksa level oli

→ Level oli harus berada di tengah indikator level oli.

→ Membuka tutup perangkat
→ Longgarkan sekrup pengunci.
→ Kencangkan sekrup pengisian oli.
→ Tutup penutup perangkat

Memasang gagang dorong

→ Luruskan gagang pendorong pada perangkat.
→ Kencangkan pegangan dengan sekrup berkepala bulat, cakram dan mur.

Pasang aksesori

→ Ikatkan pipa semprotan dengan pistol penyemprot manual.
→ Pasang nosel pada pipa penyemprot dengan sekrup nosel.
→ Kencangkan sekrup selang tekanan tinggi yang dipasang pada pistol penyemprot.
→ Sektrupkan dengan kuat selang tekanan tinggi ke sambungan tekanan tinggi.

Pengoperasian awal

Sambungan listrik

⚠BAHAYA

Risiko cedera akibat sengatan listrik.

Sambungkan perangkat hanya ke saluran listrik arus bolak-balik.

Impedansi jaringan maksimum yang dibolehkan pada titik sambungan listrik (lihat Data teknis) tidak boleh terlampaui. Jika tidak mengetahui impedansi yang terdapat pada titik sambungan Anda, hubungi perusahaan listrik.

Perangkat harus disambungkan ke jaringan listrik menggunakan konektor.

Sambungan yang tidak dapat diputus dari jaringan listrik dilarang. Konektor berfungsi untuk pemutusan jaringan.

Gunakan kabel ekstensi dengan penampang lintang yang memadai (lihat "Data teknis") dan ulur sedikit dari gulungan kabel.

Sambungan yang disyaratkan dapat dilihat di plakat/data teknis.

Sambungan air

Sambungan ke saluran air

△PERINGATAN

Perhatikan peraturan dari perusahaan pemasok air.

Menurut peraturan yang berlaku saat ini, perangkat tidak boleh dioperasikan jika belum ada sistem pemisahan jaringan air minum. Gunakan sistem pemisahan yang sesuai dengan KÄRCHER atau sistem pemisahan lainnya berdasarkan EN 12729 jenis BA.

Air yang mengalir melalui sistem pemisahan adalah air yang tidak boleh diminum.

△HATI-HATI

Selalu gunakan sistem pemisahan pada pasokan air. Jangan sambungkan perangkat secara langsung.

Sambungan yang disyaratkan dapat dilihat di plakat/data teknis.

→ Selang pengisi air (panjang minimal 7,5 m, garis tengah minimal 3/4 inci) dipasang ke sambungan air yang ada pada perangkat dan ke sumber air (misalnya keran).

Catatan:

Selang pasokan tidak tercakup dalam isi kemasan.

→ Buka suplai air.

Hisap air dari tangki yang terbuka.

→ Sambungkan selang hisap dengan sambungan air.

Catatan:

Jika selang hisap digunakan dengan katup tekanan balik atau filter, selang harus diisi air.

→ Kuras udara perangkat: Lepaskan nosel.

Operasikan perangkat hingga air yang keluar bebas dari gelembung.

Operasikan perangkat selama 10 detil - matikan. Ulangi proses beberapa kali.

→ Matikan perangkat dan sekrupkan kembali nosel.

Layanan

⚠BAHAYA

Bahaya ledakan!

Jangan menyemprotkan ke cairan yang mudah terbakar.

Ketika menggunakan perangkat di daerah berbahaya (mis. SPBU), harap memperhatikan peraturan keamanan yang tercantum.

△HATI-HATI

Kerusakan lingkungan. Bersihkan mesin hanya pada lokasi yang dilengkapi separator oli yang sesuai.

Pengoperasian dengan tekanan tinggi

Catatan:

Perangkat dilengkapi dengan sakelar tekanan. Mesin hanya beroperasi bila tuas pistol ditarik.

→ Posisikan sakelar perangkat ke "I".
→ Buka penguncian pistol penyemprot manual dan tarik tuas pistol.
→ Setel tekanan pengoperasian dan volume air dengan memutar (terus menerus) pada pengatur tekanan dan volume (+/-)

Menghentikan pengoperasian

→ Lepaskan tuas pistol penyemprot manual, perangkat akan mati.
→ Tarik kembali tuas pistol penyemprot manual, perangkat akan kembali aktif.

Mematikan perangkat

→ Pasang sakelar perangkat di posisi "0/OFF".
→ Tarik steker listrik dari soket.
→ Tutup keran air.
→ Operasikan pistol penyemprot manual hingga perangkat kehilangan tekanan.

→ Aktifkan tuas pengaman pistol penyemprot manual untuk memastikan tuas pistol tidak terpicu secara tidak sengaja.

Anti beku

PERHATIAN

Es akan merusak perangkat kosong yang airnya tidak dikuras habis.

Simpan perangkat di tempat yang bebas dari es/salju.

Jika tidak mungkin menyimpan di tempat yang bebas es/salju:

→ Kosongkan air.

→ Pompakan bahan pelindung beku yang dijual bebas melalui perangkat.

Catatan:

Gunakan hanya bahan pelindung beku berbasis glikol yang dijual bebas untuk kendaraan bermotor.

Perhatikan petunjuk penanganan dari produsen bahan pelindung beku.

→ Hidupkan perangkat selama maksimal 1 menit hingga pompa dan semua saluran kosong.

Pengangkutan

→ Tekan gagang pendorong ke bawah, lalu dorong atau tarik perangkat.

→ Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik.

△HATI-HATI

Bahaya kecelakaan dan kerusakan! Perhatikan berat perangkat pada saat pemindahan.

Penyimpanan

→ Masukkan pistol penyemprot manual ke penahannya.

→ Gulung selang tekanan tinggi dan gantung di atas tempat selang.

→ Gulung kabel sambungan di sekeliling pengait kabel.

△HATI-HATI

Bahaya kecelakaan dan kerusakan! Perhatikan berat perangkat pada saat menyimpannya.

Pemeliharaan dan perawatan

⚠BAHAYA

Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik.

Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut.

Catatan:

Mengotori lingkungan dengan oli bekas adalah tindakan yang melanggar hukum.

Inspeksi keselamatan/kontrak perawatan

Anda dapat mengatur inspeksi keselamatan atau kontrak perawatan yang teratur dengan dealer Anda Mintalah saran dari mereka.

Sebelum pengoperasian

→ Periksa apakah ada kerusakan pada kabel sambungan (bahaya sengatan listrik), kabel koneksi yang rusak dapat langsung diganti oleh pusat layanan pelanggan/teknisi listrik resmi.

→ Periksa apakah ada kerusakan pada selang tekanan tinggi (bahaya pecah). Ganti segera selang tekanan tinggi yang rusak.

→ Periksa kekedapan perangkat (pompa). Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan.

Mingguan

→ Periksa level oli. Jika oli berubah menjadi warna susu (air dalam oli), segera hubungi pusat layanan pelanggan.

→ Bersihkan filter air.

Tahunan atau setelah 500 jam pengoperasian

→ Ganti oli.

Penggantian oli

Catatan:

Volume dan jenis oli, lihat "Data Teknis".

→ Membuka tutup perangkat
→ Longgarkan tap pembuangan oli.
→ Kuras oli di tangki penampung.
→ Pasang dan kencangkan sekrup pembuangan oli. Torsi 20...25 Nm.

→ Longgarkan sekrup pengisian oli.

→ Isikan oli yang baru secara perlahan, gelembung udara harus dikeluarkan. Level oli harus berada di tengah indikator level oli.

→ Kencangkan sekrup pengisian oli.

→ Tutup penutup perangkat

Bantuan gangguan

⚠BAHAYA

Terdapat bahaya cedera akibat perangkat yang dijalankan tanpa disengaja dan sengatan listrik.

Pada saat memperbaiki atau membersihkan perangkat, perangkat harus dimatikan dan steker harus dicabut. Hanya periksakan dan perbaiki komponen listrik di layanan pelanggan resmi. Untuk kerusakan yang tidak disebutkan dalam bab ini, jika ragu dan terdapat instruksi yang jelas, konsultasikan dengan pusat servis resmi.

Perangkat tidak berjalan

→ Periksa kerusakan pada kabel sambungan.
→ Periksa tegangan listrik.
→ Jika terjadi kerusakan listrik, hubungi pusat layanan pelanggan.

Tekanan tidak keluar dari perangkat

→ Putar pengatur tekanan dan volume hingga batas "MAX".
→ Periksa ukuran nosel dan pasang nosel yang benar.
→ Bersihkan nosel.
→ Ganti nosel.
→ Kuras udara perangkat (lihat "Pengoperasian awal").
→ Periksa volume air yang masuk (lihat Data Teknis).

→ Bersihkan filter air.
→ Periksa seluruh sambungan suplai ke pompa.
→ Hubungi pusat layanan pelanggan jika diperlukan.

Pompa tidak kedap

Diperbolehkan 3 tetesan air per menit dan dapat keluar dari bagian bawah perangkat. Jika terjadi kebocoran yang deras, hubungi pusat layanan pelanggan.

→ Bila kebocoran parah, perangkat harus diperiksa di pusat servis Kärcher.

Pompa knocking

→ Bersihkan filter air.
→ Periksa kekedapan saluran hisap untuk air.
→ Kuras udara perangkat (lihat "Pengoperasian awal").
→ Hubungi pusat layanan pelanggan jika diperlukan.

Suku cadang

• Hanya gunakan aksesori dan suku cadang yang diizinkan oleh produsen. Aksesori asli dan suku cadang asli akan memastikan bahwa perangkat Anda akan bekerja dengan aman dan tanpa gangguan.
  – Pilihan suku cadang yang paling diperlukan dapat ditemukan di bagian akhir panduan penggunaan ini.
• Informasi lebih lanjut tentang perlengkapan lain dapat Anda peroleh di www.kaercher.com di tautan servis.

Garansi

Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan perangkat Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi bila penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami.

Data Teknis

Jenis HD 6/15-4 HD 7/11-4
Catu daya
Tegangan V 220...240
Tipe arus listrik Hz 1~50 1~60 1~50 1~60
Daya sambungan kW 3,4 3,5 2,9
Perlindungan (inersia, Char. C) A 15 16 13 15
Daya maksimal yang diizinkan Ohm 0,346 - 0,346 -
Jenis pelindung	--	IPX5
Kabel ekstensi 30 m	mm2	2,5
Sambungan air
Temperatur masuk (maks.)	°C	60
Jumlah masuk (min.)	l/h (l/min)	900 (15)		1000 (16,67)
Ketinggian penyedotan air dari tangki air yang terbuka (20 °C)	m	0,5
Tekanan masuk (maks.)	MPa (bar)	1,0 (10)
Data kinerja
Tekanan pengoperasian	MPa (bar)	7...15(70...150)		7...11(70...110)
Tekanan lebih pengoperasian maks.	MPa (bar)	19 (190)		15 (150)
Ukuran nosel	--	036		050
Volume pengiriman	l/h (l/min)	600 (10)		700 (11,7)
Kekuatan pantulan balik pistol penyemprot (maks.)	N	29
Penentuan nilai menurut EN 60335-2-79
Nilai getaran tangan-lengan	m/s2	<2,5
Ketidakstabilan K	m/s2	0,3 0	7 0,3
Tingkat tekanan suara LpA	dB(A)	74 75		72
Ketidakstabilan KpA	dB(A)	3
Tingkat kekuatan suara LWA + Ketidakstabilan KWA	dB(A)	90 92		88
Cairan pengoperasian
Jumlah oli l 0,4
Tipe oli	--	15W40
Berat dan Ukuran
Panjang	mm	700
Lebar	mm	455
Tinggi	mm	1010
Berat	kg	52	48,9	52	48,9

Jenis HD 7/18-4 HD 9/20-4
Catu daya
Tegangan V 346...415
Tipe arus listrik Hz 3~50
Daya sambungan kW 4,9 6,9
Perlindungan (inersia, Char. C) A 16
Daya maksimal yang diizinkan Ohm - -
Jenis pelindung -- IPX5
Kabel ekstensi 30 m	mm2	2,5
Sambungan air
Temperatur masuk (maks.)	°C	60
Jumlah masuk (min.)	l/h (l/min)	1000 (16,67)	1200 (20)
Ketinggian penyedotan air dari tangki air yang terbuka (20 °C)	m	0,5
Tekanan masuk (maks.)	MPa (bar)	1,0 (10)
Data kinerja
Tekanan pengoperasian	MPa (bar)	7...18(70...180)	7...20(70...200)
Tekanan lebih pengoperasian maks.	MPa (bar)	22 (220)	24 (240)
Ukuran nosel	--	038	047
Volume pengiriman	l/h (l/min)	700 (11,7)	900 (15)
Kekuatan pantulan balik pistol penyemprot (maks.)	N	37	50
Penentuan nilai menurut EN 60335-2-79
Nilai getaran tangan-lengan	m/s2	<2,5
Ketidakstabilan K	m/s2	0,6	07
Tingkat tekanan suara LpA	dB(A)	92	90
Ketidakstabilan KpA	dB(A)	3
Tingkat kekuatan suara LWA + Ketidakstabilan KWA	dB(A)	95	93
Cairan pengoperasian
Jumlah oli l 0,4
Tipe oli	--	15W40
Berat dan Ukuran
Panjang	mm	700
Lebar	mm	455
Tinggi	mm	1010
Berat	kg	55,4	60,9

Sila baca dan patuhi arahan operasi asal ini sebelum operasi

permulaan perkakas anda dan simpan arahan ini untuk digunakan pada masa akan datang atau untuk pemilik yang seterusnya.

Isi kandungan

Unsur peranti ...... MS 1

Arahan keselamatan ..... MS 1

Penggunaan yang betul ..... MS 4

Peralatan Keselamatan.....MS 5

Perlindungan alam sekitar ... MS 5

Sebelum Mula.... MS 5

Penyelenggaraan dan penjaga-an.... MS 7

Menyelesaikan masalah ..... MS 8

Alat ganti.... MS 8

Jaminan MS 8

Spesifikasi teknikal ..... MS 9

Unsur peranti

Sila buka lipatan bahagian tepi gambar depan

1 Suis kuasa

2 Pemegang penyembur tangan

3 Tangkai tekan

4 Kompartmen penyimpan hos

5 Penutup

6 Skru kepala bulat, sesendal, nat

7 Cangkuk kabel, berputar

8 Sambungan air

9 Penapis air

10 Sambungan tekanan tinggi

13 Penunjuk paras minyak

14 Skru pengisi minyak

15 Pengawalan tekanan dan isi padu

21 Tuil bagi penyembur tangan

22 Tuil keselamatan

23 Hos tekanan tinggi

Arahan keselamatan

– Sila baca arahan operasi bagi mesin anda sebelum menggunakannya, dan beri perhatian khusus kepada arahan keselamatan berikut.

Penunjuk bahaya serta-merta, yang boleh mengakibatkan kecederaan teruk atau ke-matian.

△PERINGATAN

Penunjuk keadaan mungkin berbahaya, yang boleh mengakibatkan kecederaan teruk atau kematian.

⚠BERHATI-HATI

Risiko kejutan elektrik. Selongsong hendaklah dibuka hanya oleh juruelekrik.

Sambungan kuasa

- Sebelum melakukan pembersihan, nilai risiko permukaan yang perlu dibersihkan untuk menentukan keperluan kesi-hatan dan keselamatan. Langkah-lang-kah keselamatan yang mencukupi hendaklah diambil.

- Jangan buka tukup apabila motor sedang berjalan.

- Biarkan hos menjadi sejuk selepas operasi air panas atau lakukan operasi singkat dengan menggunakan air se-juk.

• Matikan perkakas dan dalam hal perka-kas yang disambungkan ke sesalur, cabut kord kuasa sebelum membersihkan dan melakukan sebarang tugas penyelenggaraan pada mesin tersebut.
  – Lepaskan semua tekanan daripada sistem tekanan tinggi sebelum memulakan apa-apa kerja ke atas perkakas dan aksesorinya.
• Kerja-kerja penyelenggaraan hanya boleh dilaksanakan oleh saluran perkhidmatan pelanggan yang diluluskan atau pakar dalam bidang ini yang biasa dengan peraturan keselamatan yang berkaitan.
• Perkakas perindustrian mudah alih tertakluk pada pemeriksaan keselamatan menurut peraturan setempat (contohnya, perkara berikut berkuat kuasa di Jerman: VDE 0701).

Aksesori dan Alat Ganti

Penggunaan yang betul

Gunakan pencuci bertekanan tingi ini secara eksklusif untuk

– membersih dengan menggunakan jet bertekanan tinggi tanpa detergen (contohnya untuk membersihkan fakad, teres, perkakas taman).

Bagi kotoran yang degil, kami mengesyorkan penggunaan penembak kotoran sebagai aksesori khusus.

Peralatan Keselamatan

Perlindungan alam sekitar

→ Paras minyak hendaklah berada di tengah paparan paras minyak.

Aktifkan penyahudaraan bekas minyak

→ Buka tukup perkakas.
→ Buka skur palam skru.
→ Skru masuk skru pengisi minyak.
→ Tutup penutup.

Memasang tangkai tekan

→ Laraskan tangkai tekan pada perkakas.
→ Pasang bar penolak dengan skru kepada bulat, sesendal dan nat.

Memasang Aksesori

→ Sambungkan tiub sinar kepada penyembur tangan
→ Pasang muncung dengan skru muncung pada paip semburan.
→ Pasang dengan kukuh hos tekanan tinggi pada penyembur tangan.
→ Ikat hos tekanan tinggi kepada sambungan tekanan tinggi dengan teguh.

Untuk nilai sambungan, lihat plat jenis/data teknikal.

Sambungan air

Sambungan ke bekalan air

⚠PERINGATAN

Patuh peraturan pembekal air.

Menurut peraturan yang berkenaan, perkakas mestilah tidak pernah digunakan pada jaring air minuman tanpa pemisah sistem.

Pemisah sistem yang sesuai oleh

Air yang tidak mengalir melalui pemisah sistem dianggap tidak boleh diminum.

⚠BERHATI-HATI

Untuk mendapatkan nilai sambungan, ru-juk spesifikasi teknikal

Hos pembekal tidak disertakan.

→ Buka bekalan air.

Jika hos penyedut dengan injap semak atau penapis digunakan hos hendaklah diisi dengan air.

→ Pengalihan udara perkakas:

Buka skru muncung.

Hidupkan perkakas dan biarkan ia berjalan sehingga air yang keluar tidak berbuih.

Pada penghujungnya, biarkan perka-kas berjalan kira-kira 10 saat lagi - kemudian matikan. Ulangi prosedur ini beberapa kali.

→ Matikan perkakas dan pasang muncung semula.

Operasi

⚠BAHAYA

Risiko letupan!

Kerosakan alam sekitar. Bersihkan motor di tempat-tempat dengan pemisah minyak yang sepadan sahaja.

Operasi bertekanan tinggi

Perhatian:

→ Tetapkan suis perkakas pada "I".
→ Buka kunci penyembur tangan dan tarik tuil penyembur.
→ Tetapkan tekanan pengendalian dan ku-antiti air dengan memutar (tanpa skala) pengawal tekanan- dan jumlah (B) (+/-).

Mengganggu operasi

→ Lepaskan tuil penyembur tangan peranti akan dimatikan.
→ Lepaskan tuil penyembur tangan sekali lagi; peranti akan hidup semula.

Matikan perkakas.

Fros akan merosakkan peranti yang tidak dibuang air sepenuhnya.

→ Salir keluar air.
→ Pam masuk agen perlindungan fros melalui perkakas ini.

Perhatian:

Gunakan ejen biasa anti-pembekuan berasaskan glikol untuk kereta.

Patuhi arahan pengendalian bagi agen anti-beku oleh pengilang.

→ Tekan tangkai tekan ke bawah dan tarik atau tolak perkakas.
→ Apabila mengangkut dalam kenderaan, ikat perkakas menurut garis panduan supaya tidak tergelincir atau terbalik.

⚠BERHATI-HATI

Risiko kecederaan dan kerosakan ! Perhatikan berat perkakas apabila mengangkutnya.

Penyimpanan

→ Masukkan penyembur tangan ke dalam pemegang.
→ Lilit hos bertekanan tinggi dan sangkut di atas penyimpanan hos.
→ Lilit kabel penyambung di sekeliling cangkuk kabel.

⚠BERHATI-HATI

Risiko kecederaan dan kerosakan ! Perhatikan berat perkakas sekiranya disimpan.

Penyelenggaraan dan penjagaan

⚠BAHAYA

Risiko kecederaan akibat permulaan per-kakas dan kejutan elektrik yang tidak sengaja.

Sebelum semua kerja melibatkan perkakas, matikan perkakas dan tarik palam kuasa.

Perhatian:

Kontrak pemeriksaan keselamatan/ penyelenggaraan

Anda boleh menandatangani kontrak dengan penjual ana untuk pemeriksaan keselamatan secara tetap atau menandatangani kontrak penyelenggaraan. Sila dapatkan nasihat mengenai perkara ini.

Sebelum setiap penggunaan

→ Salirkan minyak ke dalam bekas pen-gumpul.
→ Pasang skru saliran minyak dan ketatkannya.
Tork 20...25 Nm.
→ Putar untuk membuka skru pengisi minyak.
→ Isi minyak baharu perlahan-lahan; gelembung udara seharusnya keluar. Paras minyak hendaklah berada di tengah paparan paras minyak.
→ Skru masuk skru pengisi minyak.
→ Tutup penutup.

Risiko kecederaan akibat permulaan perka-kas dan kejutan elektrik yang tidak sengaja. Sebelum semua kerja melibatkan perka-kas, matikan perkakas dan tarik palam kuasa.

Perkakas tidak berjalan

→ Dengan kebocoran yang lebih teruk, pastikan peranti diperiksa oleh perkhid-matan pelanggan.

Pam bergetar

Spesifikasi teknikal

Jenis HD 6/15-4 HD 7/11-4
Bekalan Sesalur
Voltan V 220...240
jenis arus Hz 1~50 1~60 1~50 1~60
Output sambungan kW 3.4 3.5 2.9
Perlindungan (perlahan, char. C) A 15 16 13 15
Impedans bersih yang dibenarkan maksimum Ohm 0.346 - 0.346 -
Perlindungan	--	IPX5
Kabel sambungan 30 m	mm2	2.5
Sambungan air
Suhu suapan maks.	°C	60
Isi padu suapan min.	l/h (l/min)	900 (15)		1000 (16.67)
Tinggi sedutan daripada bekas terbuka (20 °C)	m	0.5
Tekanan suapan maks.	MPa (bar)	1.0 (10)
Data prestasi
Tekanan kendali	MPa (bar)	7...15(70...150)		7...11(70...110)
Lebih tekanan operasi maks.	MPa (bar)	19 (190)		15 (150)
Saiz muncung	--	036		050
Kadar aliran	l/h (l/min)	600 (10)		700 (11.7)
Daya sentakan maks penyembur tangan	N	29
Nilai ditentukan berdasarkan EN 60335-2-79
Nilai getaran tangan-lengan	m/s2	<2.5
Ketidakpastian K	m/s2	0.3 0.7 0.3
Paras tekanan bunyi _pA	dB(A)	74 75		72
Ketidakpastian K_pA	dB(A)	3
Paras tekanan bunyi L_WA + Ketidakpastian K_WA	dB(A)	90 92		88
Bahan api
Jumlah minyak	I	0.4
Gred minyak	--	15W40
Dimensi dan berat
Panjang	mm	700
Lebar	mm	455
Tinggi	mm 1010
Berat	kg	52	48.9	52	48.9

Jenis HD 7/18-4 HD 9/20-4
Bekalan Sesalur
Voltan V 346...415
jenis arus Hz 3~50
Output sambungan kW 4.9 6.9
Perlindungan (perlahan, char. C) A 16
Impedans bersih yang dibenarkan maksimum Ohm --
Perlindungan -- IPX5
Kabel sambungan 30 m	mm2	2.5
Sambungan air
Suhu suapan maks.	°C	60
Isi padu suapan min.	l/h (l/min)	1000 (16.67)	1200 (20)
Tinggi sedutan daripada bekas terbuka (20 °C)	m	0.5
Tekanan suapan maks.	MPa (bar)	1.0 (10)
Data prestasi
Tekanan kendali	MPa (bar)	7...18(70...180)	7...20(70...200)
Lebih tekanan operasi maks.	MPa (bar)	22 (220)	24 (240)
Saiz muncung	--	038	047
Kadar aliran	l/h (l/min)	700 (11.7)	900 (15)
Daya sentakan maks penyembur tangan	N	37	50
Nilai ditentukan berdasarkan EN 60335-2-79
Nilai getaran tangan-lengan	m/s2	<2.5
Ketidakpastian K	m/s2	0.6	07
Paras tekanan bunyi _pA	dB(A)	92	90
Ketidakpastian K_pA	dB(A)	3
Paras tekanan bunyi L_WA + Ketidakpastian K_WA	dB(A)	95	93
Bahan api
Jumlah minyak	I	0.4
Gred minyak	--	15W40
Dimensi dan berat
Panjang	mm	700
Lebar	mm	455
Tinggi	mm 1010
Berat	kg	55.4	60.9
