PANDUAN PENGGUNA S28MF3E5A PANASONIC

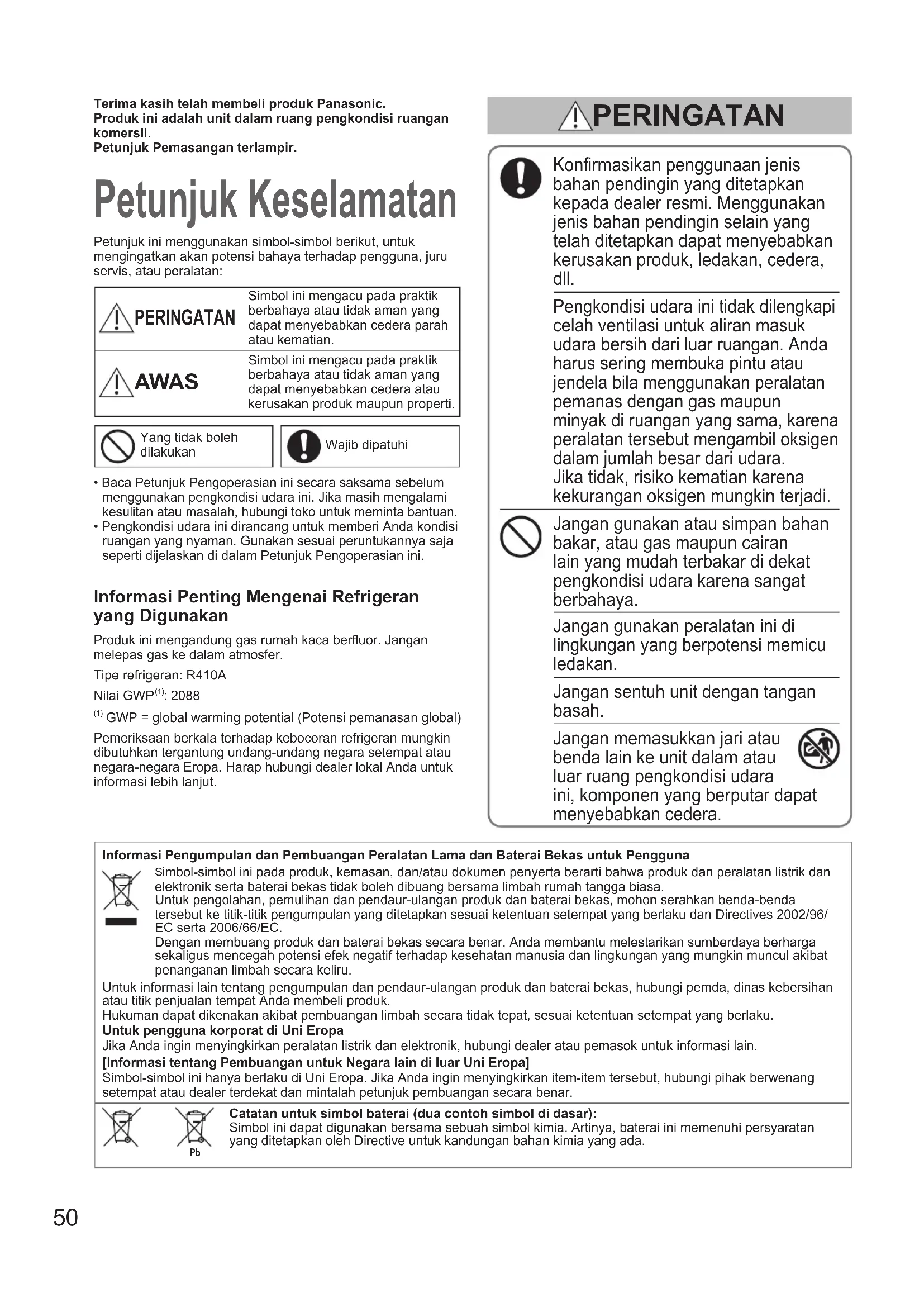

00_330578_All.indb 49 2021/4/8 10:04:1950 Terima kasih telah membeli produk Panasonic.Produk ini adalah unit dalam ruang pengkondisi ruangan komersil.Petunjuk Pemasangan terlampir. Petunjuk Keselamatan Petunjuk ini menggunakan simbol-simbol berikut, untuk mengingatkan akan potensi bahaya terhadap pengguna, juru servis, atau peralatan: PERINGATAN Simbol ini mengacu pada praktik berbahaya atau tidak aman yang dapat menyebabkan cedera parah atau kematian. AWAS Simbol ini mengacu pada praktik berbahaya atau tidak aman yang dapat menyebabkan cedera atau kerusakan produk maupun properti.Yang tidak boleh dilakukanWajib dipatuhi• Baca Petunjuk Pengoperasian ini secara saksama sebelum menggunakan pengkondisi udara ini. Jika masih mengalami kesulitan atau masalah, hubungi toko untuk meminta bantuan.• Pengkondisi udara ini dirancang untuk memberi Anda kondisi ruangan yang nyaman. Gunakan sesuai peruntukannya saja seperti dijelaskan di dalam Petunjuk Pengoperasian ini. Konrmasikan penggunaan jenis bahan pendingin yang ditetapkan kepada dealer resmi. Menggunakan jenis bahan pendingin selain yang telah ditetapkan dapat menyebabkan kerusakan produk, ledakan, cedera, dll. Pengkondisi udara ini tidak dilengkapi celah ventilasi untuk aliran masuk udara bersih dari luar ruangan. Anda harus sering membuka pintu atau jendela bila menggunakan peralatan pemanas dengan gas maupun minyak di ruangan yang sama, karena peralatan tersebut mengambil oksigen dalam jumlah besar dari udara. Jika tidak, risiko kematian karena kekurangan oksigen mungkin terjadi. Jangan gunakan atau simpan bahan bakar, atau gas maupun cairan lain yang mudah terbakar di dekat pengkondisi udara karena sangat berbahaya. Jangan gunakan peralatan ini di lingkungan yang berpotensi memicu ledakan. Jangan sentuh unit dengan tangan basah. Jangan memasukkan jari atau benda lain ke unit dalam atau luar ruang pengkondisi udara ini, komponen yang berputar dapat menyebabkan cedera. PERINGATAN Informasi Pengumpulan dan Pembuangan Peralatan Lama dan Baterai Bekas untuk Pengguna imbol-simbol ini pada produk, kemasan, dan/atau dokumen penyerta berarti bahwa produk dan peralatan listrik dan elektronik serta baterai bekas tidak boleh dibuang bersama limbah rumah tangga biasa.Untuk pengolahan, pemulihan dan pendaur-ulangan produk dan baterai bekas, mohon serahkan benda-benda tersebut ke titik-titik pengumpulan yang ditetapkan sesuai ketentuan setempat yang berlaku dan Directives 2002/96/EC serta 2006/66/EC.Dengan membuang produk dan baterai bekas secara benar, Anda membantu melestarikan sumberdaya berharga sekaligus mencegah potensi efek negatif terhadap kesehatan manusia dan lingkungan yang mungkin muncul akibat penanganan limbah secara keliru.Untuk informasi lain tentang pengumpulan dan pendaur-ulangan produk dan baterai bekas, hubungi pemda, dinas kebersihan atau titik penjualan tempat Anda membeli produk.Hukuman dapat dikenakan akibat pembuangan limbah secara tidak tepat, sesuai ketentuan setempat yang berlaku.Untuk pengguna korporat di Uni Eropa Jika Anda ingin menyingkirkan peralatan listrik dan elektronik, hubungi dealer atau pemasok untuk informasi lain.[Informasi tentang Pembuangan untuk Negara lain di luar Uni Eropa] Simbol-simbol ini hanya berlaku di Uni Eropa. Jika Anda ingin menyingkirkan item-item tersebut, hubungi pihak berwenang setempat atau dealer terdekat dan mintalah petunjuk pembuangan secara benar.

Catatan untuk simbol baterai (dua contoh simbol di dasar):Simbol ini dapat digunakan bersama sebuah simbol kimia. Artinya, baterai ini memenuhi persyaratan yang ditetapkan oleh Directive untuk kandungan bahan kimia yang ada.Informasi Penting Mengenai Refrigeran yang DigunakanProduk ini mengandung gas rumah kaca beruor. Jangan melepas gas ke dalam atmosfer.Tipe refrigeran: R410ANilai GWP (1) : 2088 (1) GWP = global warming potential (Potensi pemanasan global)Pemeriksaan berkala terhadap kebocoran refrigeran mungkin dibutuhkan tergantung undang-undang negara setempat atau negara-negara Eropa. Harap hubungi dealer lokal Anda untuk informasi lebih lanjut. 00_330578_All.indb 50 2021/4/8 10:04:1951 B.INDONESIA Refrigeran akan menghasilkan gas beracun jika bersentuhan dengan api. Demi keselamatan, pastikan pengkondisi udara telah dimatikan dan dilepas dari catu daya sebelum dibersihkan atau diservis. Lepas konektor daya dari stopkontak, nonaktifkan pemutus arus, atau nonaktifkan alat pemutus daya untuk memisahkan pengkondisi udara dari catu daya utama bila terjadi keadaan darurat. Buang sesuai dengan peraturan nasional dan/atau lokal. Produk ini tidak boleh dimodikasi atau dibongkar dalam kondisi apa pun. Unit yang dimodikasi atau dibongkar dapat menyebabkan kebakaran, sengatan listrik, atau cedera. Jangan bersihkan sendiri bagian dalam unit dalam ruang dan unit luar ruang. Hubungi dealer atau teknisi resmi untuk melakukan pembersihan. Jika terjadi kerusakan fungsi pada peralatan, jangan perbaiki sendiri. Hubungi dealer penjualan atau servis untuk melakukan perbaikan dan pembuangan. Sediakan stopkontak untuk digunakan secara khusus oleh masing-masing unit, dan pemutus catu daya, Pemutus Sirkuit Kebocoran Pentanahan (ELCB) atau Alat Arus Sisa (RCD) untuk perlindungan kelebihan arus harus disediakan untuk jalur khusus ini. Sediakan stopkontak khusus untuk masing-masing unit, dan peralatan pemutus arus sepenuhnya yang memiliki kontak terpisah di semua kutub harus diintegrasikan pada kabel tetap sesuai dengan peraturan kabel yang berlaku. Untuk mencegah kemungkinan bahaya akibat kegagalan isolasi, unit harus diarde. PERINGATAN Jangan menggunakan kabel yang sudah diubah, kabel sambungan, kabel ekstensi, atau kabel di luar ketentuan untuk mencegah panas berlebih dan kebakaran. Hentikan penggunaan produk jika terjadi ketidaknormalan/ kegagalan kemudian lepas colokan atau matikan saklar daya dan pemutus arus. (Risiko terjadinya asap/ kebakaran/sengatan listrik) Contoh abnormalitas/kegagalan:

• Produk sering tidak mau hidup setelah dinyalakan.

• Daya sering putus ketika kabel digeser.

• Ada aroma terbakar atau bising tidak biasa selama pengoperasian.

• Bodi berubah bentuk atau sangat panas.

• Air bocor dari unit dalam ruang.

• Kabel daya atau colokan terasa sangat panas.

• Kecepatan kipas tidak dapat dikendalikan.

• Unit berhenti tiba-tiba meski sakelar pengoperasian diaktifkan. Segera hubungi teknisi terdekat untuk perawatan/perbaikan. Jangan menduduki atau menginjak unit. Anda dapat jatuh. 00_330578_All.indb 51 2021/4/8 10:04:2052 Jangan menghidupkan atau mematikan pengkondisi udara langsung dari sakelar catu daya utama. Gunakan tombol pengoperasian ON/OFF. Jangan memasukkan benda apa pun ke saluran keluar udara unit luar ruang. Ini berbahaya karena kipas berputar pada kecepatan tinggi. Jangan sentuh saluran udara masuk atau sirip aluminium tajam di unit luar ruang. Anda dapat cedera. Jangan masukkan benda apapun ke WADAH KIPAS. Anda dapat mengalami cedera dan unit mungkin rusak. AWAS Alat ini dirancang untuk digunakan oleh pengguna ahli atau terlatih di bengkel, dalam industri ringan, dan peternakan, atau untuk penggunaan komersil oleh orang biasa. Peralatan ini tidak ditujukan untuk digunakan oleh seseorang (termasuk anak-anak) dengan kemampuan sik, pancaindera, atau mental yang kurang, atau tidak memiliki pengalaman maupun pengetahuan yang cukup, kecuali jika ia telah diberikan pengawasan atau petunjuk terkait dengan penggunaan peralatan tersebut oleh pihak yang bertanggung jawab atas keselamatannya. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan tersebut. Beri jarak alarm kebakaran dan celah keluaran udara minimal 1,5 m dari unit. Jangan mengatur suhu terlalu panas atau terlalu dingin jika ada bayi atau penyandang cacat.

• Peralatan harus disimpan untuk mencegah terjadinya kerusakan mekanis.

• Kompresor kadang-kadang berhenti selama badai. Ini bukan kegagalan mekanis. Unit akan kembali bekerja setelah beberapa saat.

• Teks berbahasa Inggris adalah petunjuk asli. Bahasa lain merupakan terjemahan dari petunjuk aslinya. PEMBERITAHUAN 00_330578_All.indb 52 2021/4/8 10:04:2053 B.INDONESIA Mekanisme Pengoperasian

Kinerja pemanasan Pengkondisi udara ini memanfaatkan udara dari luar untuk pemanasan; kinerja pemanasannya akan berkurang jika suhu luar ruangan menurun. → Jika pemanasan tidak cukup, gunakan alat pemanas tambahan.

Membuang bunga es (Defrosting) Peralatan ini memulai operasi membuang bunga es yang terbentuk pada unit luar ruangan.

Mulai membuang bunga es: Kipas pada unit dalam ruang berhenti (atau kecepatannya turun drastis) ” (STANDBY) muncul.

Operasi pemanasan akan kembali aktif setelah beberapa menit: Kipas unit dalam ruang tetap mati (atau berputar pada kecepatan sangat rendah) sampai kumparan penukar panas dalam ruang cukup hangat. ” (STANDBY) muncul.

Membuang bunga es selesai: Kipas unit dalam ruang mulai beroperasi. ” (STANDBY) hilang.

Operasi “KERING” Setelah suhu ruangan mencapai tingkat yang ditetapkan, unit luar ruang mengulang siklus hidup dan mati secara otomatis. Jika suhu ruang cenderung mencapai tingkat yang ditetapkan, kecepatan kipas akan diatur ke “sepoi-sepoi” (angin lembut) secara otomatis.

Jika daya gagal selama unit beroperasiUnit akan melanjutkan operasi secara otomatis. Pengaturan operasi sebelum daya gagal akan digunakan.PEMBERITAHUANLabel (dilampirkan pada tutup kotak komponen listrik) PERINGATAN

Untuk keselamatan, pastikan mematikan pengkondisi udara dan memutuskan daya sebelum dibersihkan. (Jika tidak, sengatan listrik atau cedera bisa terjadi akibat kipas yang berputar pada kecepatan tinggi). Jangan menuangkan air ke unit dalam ruang untuk. (Ini akan merusak komponen internal dan menyebabkan bahaya kejutan listrik). AWAS

Jangan pernah menggunakan pelarut atau bahan kimia keras. Juga jangan seka komponen plastik menggunakan air yang sangat panas. (Ini dapat menyebabkan perubahan bentuk atau warna). Beberapa komponen dari logam dan sirip sangat tajam tepi-tepinya. Hati-hati saat membersihkan bagian-bagian tersebut. (Cedera dapat terjadi.) Gunakan bangku atau tangga yang kokoh yang membersihkan unit dalam ruang di tempat tinggi. Perawatan

Kumparan internal dan komponen lainnya pada unit luar ruang harus dibersihkan secara berkala.• Hubungi dealer Anda atau pusat servis.

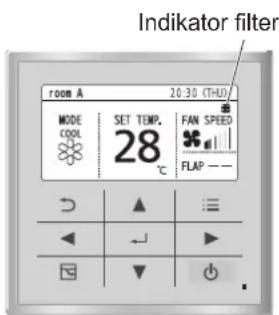

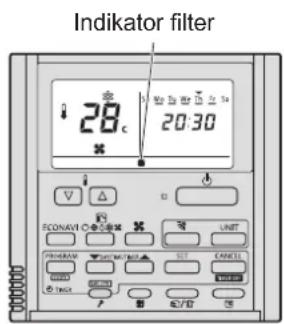

Perawatan Filter UdaraHubungi dealer atau pusat servis saat (Filter) muncul pada tampilan pengendali jarak jauh berkabel.Pengendali Jarak Jauh PewaktuPengendali Jarak Jauh Berkabel dengan spesikasi tinggiIndikator lterIndikator lterPengendali Jarak Jauh BerkabelIndikator lterPengkondisi udara ini menggunakan produk biosidal. Udara terionisasi yang dihasilkan oleh perangkat yang ada di dalam pengkondisi udara akan menonaktifkan bakteri dan virus di udara, pada permukaan, dan mencegah jamur tumbuh di permukaan. Bahan aktif: radikal bebas yang dihasilkan secara in situ dari udara sekitar atau air
