Típus	Dekoratív páraelszívó
Márka	Heinner
Modell	DCH-650RIX
Szín	Rozsdamentes acél
Szívóteljesítmény (max.)	586 m³/h
Energiahatékonysági osztály	A
Éves energiafogyasztás	22,5 kWh/év
Folyadékdinamikai hatékonysági osztály	B
Világítási hatékonysági osztály	A
Zsírszűrési hatékonysági osztály	D
Légáramlás (min./max.)	199,4 / 550,2 m³/h
Zajszint (min./max.)	50 / 70 dB(A)
Sebességek száma	3 (Alacsony, Közepes, Magas)
Vezérlés típusa	Nyomógombos
Világítás típusa	LED (2 x 2 W)
Világítás megvilágítása	177,3 lux
Tápellátás	AC 220-240 V
Teljesítményfelvétel (készenléti)	0,48 W
Teljesítményfelvétel (kikapcsolt)	0 W
Kivezetőcső átmérője	150 mm
Minimális távolság (gáztűzhely)	75 cm
Minimális távolság (elektromos tűzhely)	65 cm
Zsírszűrő anyaga	Alumínium háló
Szénszűrő (opcionális)	Nem tartozék, 3-6 havonta cserélendő
Garancia	Gyártói garancia (részletek a kézikönyvben)

Gyakran ismételt kérdések - DCH-650RIX Heinner

Mi az ajánlott beépítési magasság a páraelszívó számára gáztűzhely felett?

A minimális távolság a tűzhely és a páraelszívó legalacsonyabb része között gáztűzhely esetén 75 cm. Elektromos tűzhely esetén 65 cm.

Milyen gyakran kell tisztítani a zsírszűrő hálókat?

A zsírszűrőket rendszeresen (használattól függően néhány hetente) kell tisztítani. Áztassa meleg vízbe zsíroldó mosószerrel, és óvatosan kefélje le. Hagyja természetes módon megszáradni.

Hogyan cseréljem ki a LED izzókat?

Kapcsolja ki a készüléket, és húzza ki a dugót. Várja meg, amíg az izzók lehűlnek. Távolítsa el az elülső részt egy csavarhúzóval, óvatosan húzza ki a LED lámpát, és cserélje ki ugyanolyan típusúra (2*2W LSD-B1 LED lámpa). Helyezze vissza az elülső részt.

A páraelszívóhoz jár szénszűrő?

Nem, a szénszűrő nem tartozék. Külön megvásárolható szagszűrés céljából, és a főzési szokásoktól függően 3-6 havonta cserélni kell.

Mit tegyek, ha a motor nem működik, de a lámpák égnek?

A ventilátor kapcsolója lehet, hogy ki van kapcsolva. Válasszon egy ventilátor kapcsolóállást. Ha a probléma továbbra is fennáll, a ventilátor kapcsolója vagy a motor meghibásodott; lépjen kapcsolatba a szervizközponttal.

Használhatom a páraelszívót zsírszűrők nélkül?

Nem, soha ne használja a páraelszívót zsírszűrők nélkül, vagy túlzottan zsíros szűrőkkel, mert ez tűzveszélyt jelent.

Hogyan szereljem fel a páraelszívót, ha van külső kivezetés?

Fúrjon lyukakat a megjelölt helyeken, helyezze be a falidübeleket, akassza fel a páraelszívót a tartócsavarokra, rögzítse biztonsági csavarokkal. Csatlakoztassa a tágulócsövet az egyirányú fali szelephez, és vezesse ki a szabadba. Ügyeljen arra, hogy a légcsatorna egyenes legyen, és ne legyenek éles kanyarok.

Miért nem szív megfelelően a páraelszívó?

Lehetséges okok: a tűzhelytől való távolság túl nagy, a légcsatorna túl hosszú vagy éles kanyarokat tartalmaz, vagy a zsírszűrők eltömődtek. Ellenőrizze a beépítést, és tisztítsa rendszeresen a szűrőket.

Milyen tisztítószereket használjak a rozsdamentes acél felületekre?

Használjon puha ruhát meleg szappanos vízzel vagy speciális rozsdamentes acél tisztítót. Mindig az acél szemcséivel párhuzamosan törölje. Kerülje a súrolószereket vagy erős vegyszereket.

A páraelszívó alkalmas gázkészülékekkel való használatra?

Igen, de gondoskodjon a megfelelő szellőzésről. A helyiségnek elegendő levegőellátással kell rendelkeznie, ha a páraelszívót gáz- vagy egyéb tüzelőanyag-égető készülékekkel egyidejűleg használja. A helyiség negatív nyomása nem haladhatja meg a 4 Pa-t.

HASZNÁLATI ÚTMUTATÓ DCH-650RIX Heinner

• Dekoratív szagelszívó
• Szívó teljesítmény: 586 m³/h
• Szín: Inox

Köszönjük, hogy megvásárolta termékünket!

I. BEVEZETÉS

Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi tanulmányozás céljából.

A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos minden szükséges tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos használata érdekében, kérjük, hogy beszerelés és használat előtt olvassa el figyelmesen a használati kézikönyvet.

II. AZ ÖN CSOMAGJÁNAK TARTALMA

Dekoratív szagelszívó
Használati útmutató
Garancialevél

III. BIZTONSÁGI INTÉZKEDÉSEK

A használati kézikönyv utasításokat tartalmaz az Ön szagelszívójának üzemeltetésére és használatára vonatkozóan. Használat előtt kérjük, hogy figyelmesen olvassa el ezt a használati kézikönyvet, akkor is ha a használati mód ismerős az Ön számára. Órizze meg ezt a használati kézikönyvet az utólagos tanulmányozás végett szükség esetén.

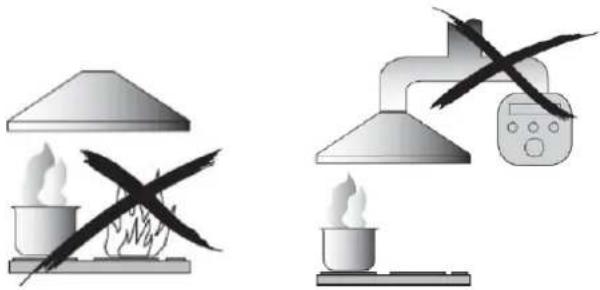

FIGYELMEZTETÉSEK:

• Ne használja a szagelszívót zsírszúrók nélkül vagy ha azok nagyon mocskosak.
• Ne szerelje a terméket a felső felében külső grillsütővel ellátott tűzhely fölé.
• Használat közben ne hagyja a serpenyőket felügyelet nélkül, mert a túlmelegedett zsiradékok és olajak meggyúlhatnak.
• Soha ne hagyjon a szagelszívó alatt nyitott tűzforrást.
• A meghibásodott szagelszívót ne próbálja használni.
• Ne készítsen a szagelszívó alatt flambírozott termékeket.
• FIGYELMEZTETÉS: A tűzhely fölötti használat során a készülék kitett alkatrészei felforrósodhatnak.
• Abban az esetben, ha a szagelszívót a gáztűzhely fölé szerelik, a főzőlapon levő edények támasztási felülete és a szagelszívó legalsó része közti minimális távolság 65 cm kell legyen.
• A kibocsátott levegőt ne vezesse el más készülékek használata során elégett gázok kibocsátására szolgáló füstjáratba.

• Figyelem! Az üzemeltetési vagy karbantartási műveletek ideje alatt (mint például az izzó kicserélése) mindig áramtalanítsa a készüléket.
• A szagelszívót az üzemeltetési utasításoknak megfelelően helyezze üzembe.
• Minden beüzemelési munkálatot egy szakembernek vagy villanyszerelőnek kell elvégeznie.
• Kérjük, hogy a csomagolóanyagokat óvatosan távolítsa el. Ezek megsebezhetik a gyermekeket.
• Az üzemeltetési és karbantartási műveletek során figyeljen oda a szagelszívó belsejében található hegyes vagy éles élekre

- Abban az esetben, ha a szagelszívót a gáztűzhely fölé szerelik, a főzőlapon lévő edények támasztási felülete és a szagelszívó legalsó része közti minimális távolságok a következők kell legyenek:

Gáztűzhely esetén: 75 cm

Elektromos tűzhely esetén: 65 cm

Szén vagy olajkályha esetén: 75 cm

• Győződjön meg arról, hogy a kivezető csövezetnek nincsenek 90 fokos szögnél kisebb kanyarulatai, mert ezek csökkentik a szagelszívó hatékonyságát.
• Figyelmeztetés: A csavarok és a tartószerkezet szerelése során a jelen útmutatások betartásának elhanyagolása villanyárammal kapcsolatos veszélyekhez vezethet.
• Födje le mindig az edényeket, amikor gáztűzhelyen főz.
• Működés közben a szagelszívó elszívja a levegőt a helyiségből.
• Kérjük, biztosítsa a helyiség megfelelő levegőztetését. A szagelszívó eltávolítja a kellemetlen szagokat a helyiségből, a gözt viszont nem.
• A páraelszívót csak háztartási használatra szánták.

- A veszély elkerülése érdekében, amennyiben a tápkábel sérült, ezt ki kell cseréltetni a gyártó, a gyártó szervizügynöke, vagy hasonló szakképesítéssel rendelkező személy által.

- A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzéki vagy szellemi képességekkel, gyakorlattal vagy ismeretekkel rendelkezők csak akkor használhatják, ha felügyelik, vagy felkészítik őket a készülék biztonságos használatára, és ha megértik a készülék használatával járó veszélyeket. Tilos gyermekeknek játszani a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek felügyelet nélkül.

- Figyelem: A készülék és annak alkatrészei felforrósodhatnak a használat során. Kerülje a forró alkatrészek megérintését. A készüléket 8 évnél kisebb gyermekek csak állandó szülői felügyelet mellett használhatják.

- Amikor a szagelszívót gázzal vagy egyéb üzemanyagokkal működő készülékekkel egyszerre használják, biztosítani kell a helyiség megfelelő levegőztetését. Tűzeset veszélye áll fenn, ha a tisztítás nem az utasítások szerint történik.

- Be kell tartani a levegő elvezetésére vonatkozó szabályokat.

- Tisztítsa rendszeresen a készüléket a KARBANTARTÁS fejezetben bemutatott eljárás szerint.

- Biztonsági okok miatt csak a jelen használati kézikönyvben szereplő rögzítő és szerelőcsavarokat használja.

- A készülék tisztítási módjával és annak gyakoriságával kapcsolatos utasításokért tanulmányozza jelen használati kézikönyv karbantartásra és tisztításra vonatkozó részét.

- A berendezés tisztítását és karbantartását gyerekek felnőttek felügyeletének hiányában nem végezhetik.

Ha a szagelszívót más nem elektromos energiát használó készülékekkel együtt működteti, a negatív nyomás a helyiségben nem lehet nagyobb, mint 4 Pa (4 x 10-5 bar).

IV. ÜZEMBE HELYEZÉS (KÜLSŐ ELVEZETÉS ESETÉN)

Ha rendelkezésre áll egy külső falon található kivezetőnyílás, akkor csatlakoztassa a szagelszívót az alábbi képen látható módon, egy elszívócső segítségével (150 mm átmérőjű gégecső, alumínium vagy más nem gyúlékony anyagból készült cső).

1. Üzembe helyezés előtt kapcsolja ki és áramtalanítsa a készüléket.
2. A szagelszívót az optimális működés érdekében 65\~75 cm-es távolságra kell a tűzhely fölé szerelni.

1. ábra

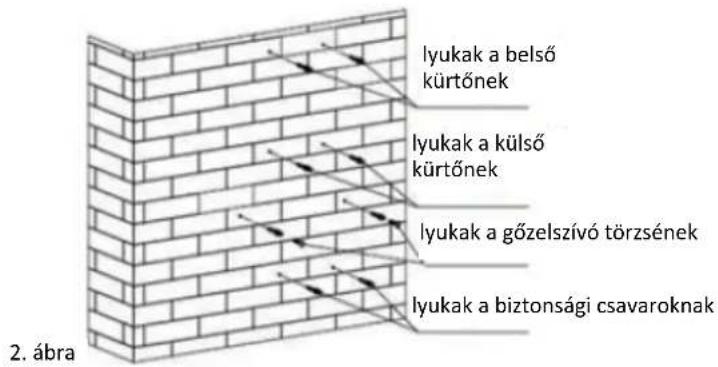

2. A kürtő és a gőzelszívó törzsének felszereléséhez 8 mm-es átmérőjű fúró segítségével készítsen 8 darab lyukat a falba. Lásd a 2. ábrát.

1. Tegyen tipliket a gőzelszívó törzsének rögzítésére készített lyukakba, a tiplikbe helyezzen 2 darab ST4x40 mm-es tartócsavart, a csavarok vége és a fal között 2 mm-es távolságot hagyva. Lásd a 2. ábrát.
2. Helyezze a gözelszívót a tartócsavarokra.
3. Helyezzen ST4x30 mm-es önmetsző csavarokat a biztonsági csavarok számára fúrt lyukakba, és húzza meg azokat teljesen, míg megbizonyosodik arról, hogy a gözelszívó megfelelően van rögzítve. Lásd a 3. ábrát.

1. ábra

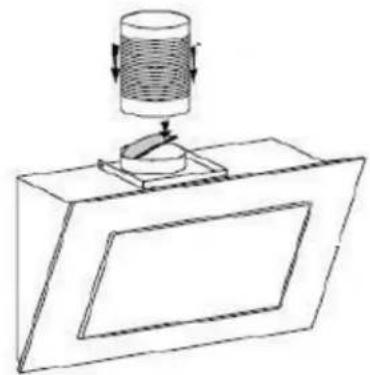

2. A lent jelzett módon szerelje az elvezető csövet a visszakeringés gátló szelepre. Az elvezető csövet kengyel segítségével rögzítse a szelepre. Az elvezető csövet nyújtsa ki, míg áthatol a falban lévő lyukon.

MEGJEGYZÉS: A biztonsági csavarok felfogására szolgáló két lyuk a gözelszívó burkolatának hátsó felén található és átmérőjük 6 mm.

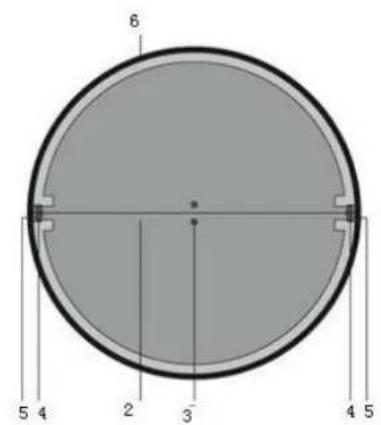

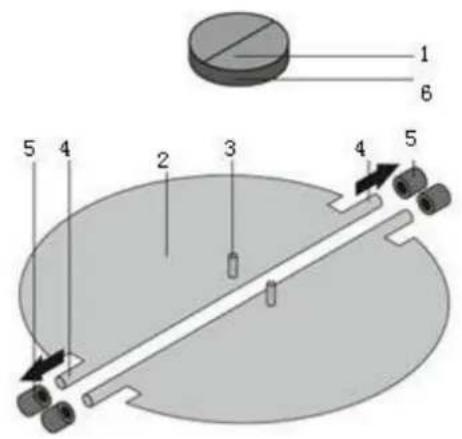

V. A VISSZAKERINGÉS GÁTLÓ SZELEP FELSZERELÉSE

Ha a visszakeringés gátló szelep (1) nincs felszerelve, két részét illessze össze.

A visszakeringés gátló szelep (1) összeillesztéséhez kövesse az alábbi lépéseket:

• Szerelje a burkolatba (6) a szelep két részét (2);
  • A csapszeget (3) irányítsa felfelé;
• A tengelyt (4) helyezze a burkolaton található lyukakba (5);
• A második résznél ismételje meg a fenti lépéseket.

TANÁCSOK AZ ELSZÍVÓCSŐ ÜZEMBEHELYEZÉSÉHEZ

A levegő hatékony elvezetése érdekében tartsa be szigorúan az alábbi szabályokat:

• Próbálja meg az elszívócsövet röviden és egyenesen hagyni.
• Ne csökkentse az elszívócső átmérőjét és ne nyomja össze.
• Feszítse ki az elszívócsövet, hogy ezáltal minimálisra csökkentse a nyomásveszteséget.
• Ezen alapszabályok be nem tartása csökkentik a hatékonyságot és zajosabbá teszik a szagelszívót.
• Minden beüzemelési munkálatot egy szakembernek vagy egy villanyszerelőnek kell elvégeznie.
• A szagelszívó elvezető rendszerét ne csatlakoztassa egy másik készülék által használt szellőzőrendszeréhez.
• Az elszívócső hajlítási szöge nem kell kisebb legyen mint 120°; vízszintesen kell helyezkedjen vagy felváltva, az eredeti szinttól emelkednie kell és a külső fal felé kell irányuljon.

- Üzembe helyezés után győződjön meg róla, hogy a szagelszívó egyenesen áll, a szagelszívó egyik felében történő zsiradék felhalmozódás elkerülése véget.

- Győződjön meg róla, hogy a választott elszívócső megfelel az érvényben lévő szabályoknak és tűzálló.

Biztonsági okok miatt csak a jelen használati kézikönyvben szereplő rögzítő és szerelőcsavarokat használja.
A csavarok és a tartószerkezet szerelése során a jelen útmutatások betartásának elhanyagolása villanyárammal kapcsolatos veszélyekhez vezethet.

VI. A KÉSZÜLÉK HASZNÁLATA

Irányító gombok

k. Nyomja meg a kikapcsoló gombot, és a motor megáll.
1. Nyomja meg a kis sebességet kiválasztó gombot, és a motor kis sebességen kezd el üzemelni.
m. Nyomja meg a közepes sebességet kiválasztó gombot, és a motor közepes sebességen kezd el üzemelni.
n. Nyomja meg a nagy sebességet kiválasztó gombot, és a motor nagy sebességen kezd el üzemelni.
o. Nyomja meg az izzólámpa bekapcsoló gombot és mindkét fény kigyúl. Nyomja meg újra ezt a gombot, és mindkét fény kialszik.

HIBA	LEHETSÉGES OK	MEGOLDÁS
A fény felgyúl, de a motor nem működik.	A ventilátor kapcsolója a „kikapcsolva” helyzetben van.	Válasszon ki egy üzemelési helyzetet.
	A ventilátor kapcsolója hibás.	Vegye fel a kapcsolatot a javítási központtal.
	A motor hibás.	Vegye fel a kapcsolatot a javítási központtal.
A fény nem gyúl fel és a motor nem működik.	A lakásban lévő biztosítékok elmozdultak vagy kiégtek.	Állítsa vissza vagy cserélje ki a biztosítékokat.
	A tápvezeték rövid vagy nincsen csatlakoztatva.	Helyezze be megfelelően a dugaszt a csatlakozóaljzatba. Kapcsolja be az energiaforrást.
Olajfolyások.	A visszatartó szelep és a levegő belépési nyílása nincsenek megfelelően szigetelve.	Válassza le a visszatartó szelepet és használjon szigetelő anyagot.
	Folyások az U metszet és a burkolat csatlakozás szintjén.	Válassza le az U metszetet és szigetelje.
A fények nem működnek.	Az izzók hibásak/nem megfelelően működnek.	Cserélje ki az izzókat az utasítások szerint.
Elégtelen elszívás.	Túl nagy a távolság a szagelszívó és a tűzhely főzőlapja között.	Szerelje a szagelszívót megfelelő távolságra.
A szagelszívó lehajlik.	A rögzítő csavar nincs kellőképpen megszorítva.	Szorítsa meg a csavart a szagelszívó vízszintes helyzetben történő rögzítése érdekében.

MEGJEGYZÉS: A készülék elektromos alkatrészeinek a javítása a helyi, az országos és a szövetségi szabályozásokat kell tiszteletben tartsa. Kérjük vegye fel a kapcsolatot a javító központtal ha bármelyik fentebb említett művelet végrehajtásával kételyei vannak. A készülék felnyitása előtt távolítsa el annak dugaszát a villamos hálózatból.

VIII. TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM

A szagelszívó karbantartási vagy tisztítási műveleteinek elvégzése előtt távolítsa el annak dugaszát a villamos hálózatból. Győződjön meg arról, hogy kihúzta a dugaszt a csatlakozóból.

A külső felületek könnyen megkarcolhatóak. Ebből kifolyólag kérjük, hogy kövesse az utasításokat a hatékony és sérülésmentes tisztítás érdekében.

ÁLTALÁNOSSÁGOK

A tisztítást és karbantartást csak akkor végezzük, amikor a készülék már kihült. Ne maradjon a szagelszívón lúgos vagy savas hatású vegyszermaradvány (citromlé, ecet stb.).

NEM OXIDÁLÓDÓ ACÉL ALKATRÉSZEK

A nem oxidálódó acél alkatrészeket időszakosan kell tisztítani (hetente) a hosszabb élettartam biztosítása érdekében. Tisztítás után törölje le egy tiszta és száraz puha ronggyal. Használhat egy speciális folyadékot is a nem oxidálódó felületek tisztításához.

MEGJEGYZÉS: Győződjön meg róla, hogy a törlés során nem károsodnak a nem oxidálódó acél felületek karcolás által.

A KEZELÓPANEL FELÜLETEI

A kezelőpanel felületeit letisztíthatja meleg vízzel és szappannal. Győződjön meg róla, hogy a tisztításhoz használt puha rongy tiszta és jól ki van csavarva. Tisztítás után használjon egy száraz puha rongyot a felületek szárazra törléséhez.

FONTOS

Használjon semleges tisztítószereket és kerülje az erős kémiai vegyszerek valamint az erős háztartási tisztítószerek használatát, a csiszolóanyagokat tartalmazó termékeket, mivelhogy az utóbbiak megváltoztathatják a készülék kinézetét és megrongálhatják a nyomtatott elemeket ez által megsemmisítve a termék szavatosságát.

ZSÍRSZÚRÓK

A szűrők kézzel tisztíthatók.

A zsiradékok eltávolításához hagyja jól kiázni pár percig mosogatószeres vízben majd egy puha kefével kefélje át. A károsodás megelőzése céljából kérfük ne gyakoroljon erős nyomást a szűrőkre. Árnyékos helyen hagyja a szűrőket megszáradni.

A szűrőket nem ajánlatos együtt tisztítani edényekkel vagy más konyhai eszközökkel Öblítő szerek használatát nem ajánljuk.

A ZSÍRSZÚRÓK BEÜZEMELÉSE

A zsírszűrők beüzemeléséhez kérjük az alábbi lépések szerint járjon el:

• Helyezze a szűrőket a szagelszívó hátsó részén található résbe.
• Nyomja meg a szűrő nyelén található gombot.
• Engedje el a nyelet miután a szűrő a helyére került.
• A többi szűrő beüzemeléséhez ismételje meg a fenti lépéseket.

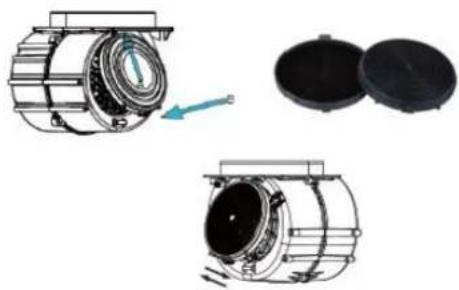

AKTÍV SZÉNSZÚRŐ - külön kerül beszerzésre

Az aktív szénszűrőt a kellemetlen szagok visszafogására használják. A szagelszívó használatának gyakoriságától függően az aktív szénszűrőket három vagy hat hónaponként le kell cserélni. Az aktív szénszűrők beüzemelése az alábbiak szerint történik:

Az aktív szénszűrők beüzemeléséhez először az alumínium szűrőt csatlakoztassa le. Először nyissa ki a nem oxidálódó acélból készült fedelet majd nyomja meg a zároló rendszert és vegye ki a szűrőt.

• Helyezze a szénszálas filter csapját a ventilátor téglalap alakú lyukába (az alábbi A nyíl szerint).
• Nyomja a szénszűrő másik oldalát a ventilátor felé, hogy az flat legyen (az ábrán látható B nyíl szerint), majd nyomja a filtert a ventilátorba.
• Ha el akarja távolítani a filtert, nyomja meg a filter rögzítőelemét, és a an☐clockwise elforgatásával távolítsa el.

• Győződjön meg róla, hogy a szűrő megfelelően van rögzítve. Ellenkező esetben ez meggyengülhet és károsodásokat okozhat.
• Amikor az aktív szénszűrő fel van szerelve a szívóerő gyengébb.

AZ IZZÓ KICSERÉLÉSE

• Az izzó kicserélését a gyártó, a szervizének ügynöke vagy hasonló szakképzettséggel rendelkező személyek kell elvégezzék.
• Mielőtt bármilyen tevékenységet folytatna a készülékkel kapcsolatosan mindig áramtalanítsa azt. Mielőtt megérintené, győződjön meg róla, hogy az izzó már kihúlt.
• Az izzókat egy ronggyal vagy kesztyűs kézzel kezelje meggyőződve arról, hogy az izzók nincsenek befolyásolva kezének izzadsága által, az ugyanis csökkentheti élettartamukat.

LEDES IZZÓLÁMPÁK

1. Kapcsolja ki a készüléket, és húzza ki a dugaszt a fali csatlakozóból.
2. Az izzólámpa kicserélése előtt várja meg, amíg az lehül.
3. Csavarhúzó segítségével vegye le az izzólámpa előlapját.
4. Óvatosan vegye le a LED-es izzólámpát, és cserélje ki egy azonos típusúval (2*2W LSD-B1 LED).
5. Csavarhúzó segítségével szerelje vissza az izzólámpa előlapját.
6. Ennek a lámpának az ILCOS D kódja a következő: DBR-2/65-H-64
7. LED modulok - gömbölyük
8. Maximális teljesítmény: 2 W
9. Feszültségi tartomány: AC 220-240V
10. Méretek:

A következő ajánlások olyan módszerek, amelyek csökkentik a természeti környezetre mért hatást (csökkentik az elektromos energia fogyasztást).

(9) A szagelszívót egy kellőképpen szellőztetett helyiségben üzemelje be.
(10)Tisztítsa rendszeresen a szagelszívót a levegő elvezetésére szolgáló csatorna eltömítődésének elkerülése érdekében.
(11)Használat után kapcsolják ki a szagelszívó lámpáját.
(12)Használat után kapcsolják ki a készüléket.

A SZÉTSZERELÉSRE VONATKOZÓ INFORMÁCIÓK

Ne szerelje szét a készüléket másképp, mint ahogy az a használati kézikönyben bemutatásra került. A felhasználónak nem kell szétszerelnie a készüléket. A használati élettartamuk végén a készüléket a háztartási hulladékoktól elkülönítve kell kiselejtezni. Az újrahasznosításra vonatkozó tanácsokért, lépjen kapcsolatba a helyi hatóságokkal vagy a forgalmazóval.

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt elektromos hulladékokat gyűjtő központba szolgáltassa be.

A HEINNER a Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.

A leírtak egyetlen része sem használható fel semmilyen formában, még lefordított, átalakított változatban sem, a NETWORK ONE DISTRIBUTION előzetes beleegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.

www.heinner.com, http://www.nod.ro

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.

Importör: Network One Distribution

Marcel lancu utca, 3-5 szám, Bukarest (Bucureşti), România

Tel: [phone], www.heinner.com, www.nod.ro

HEINNER
