Típus	Páraelszívó
Márka	Star-Light
Modell	HA-260SS
Szélesség	60 cm
Mélység	50 cm
Magasság	65-85 cm (állítható)
Súly	15 kg
Tápellátás	220-240 V, 50 Hz
Motor teljesítmény	230 W
Légáram (maximum)	550 m³/h
Zajszint	60-65 dB(A)
Világítás	2 x 40 W halogén izzó
Elszívás típusa	Csatornázott / Keringetés
Zsírszűrők	Alumínium háló, mosogatógépben mosható
Szénszűrő	Opcionális, 6 havonta cserélendő
Vezérlés	Elektronikus nyomógombok
Sebességbeállítások	3 fokozat + intenzív
Éves energiafogyasztás	150 kWh/év
Energiahatékonysági osztály	B
Zsírszűrő hatékonysági osztály	C
Biztonsági jellemzők	Automatikus kikapcsolás időzítő, hőbiztosíték
Karbantartás	Zsírszűrők tisztítása havonta; szénszűrő rendszeres cseréje
Javító alkatrészek	Elérhető a Star-Light szervizközpontokban

Gyakran ismételt kérdések - HA-260SS Star-Light

Hogyan szereljem fel a páraelszívót?

A páraelszívót 65-75 cm magasságban kell felszerelni a főzőfelület felett. Győződjön meg arról, hogy a fal elég erős a súly megtartásához. Csatlakoztassa a csatornát a külsőhöz, vagy készítse elő a keringető üzemmódhoz. A részletes lépésekért olvassa el a kézikönyvet.

Használható keringető üzemmódban?

Igen, használható szénszűrővel (külön megvásárolható). A levegő megszűrésre kerül, és visszakerül a konyhába.

Milyen gyakran kell tisztítani a zsírszűrőket?

Tisztítsa az alumínium zsírszűrőket havonta meleg szappanos vízzel vagy mosogatógépben. Szárítsa meg alaposan a visszahelyezés előtt.

Hogyan cseréljem ki a szénszűrőt?

Cserélje a szénszűrőt 6 havonta. Nyissa ki a szűrőfedélzetet, vegye ki a régi szűrőt, helyezze be az újat, és zárja le a fedelet. Győződjön meg arról, hogy a szűrő megfelelően illeszkedik.

Milyen típusú izzókat használ?

Két 40W halogén izzót használ G9 foglalattal. Kívánság szerint cserélheti őket kompatibilis LED izzókra.

Miért zajos a páraelszívó?

A normál zajszint 60-65 dB. Túlzott zaj eltömődött szűrőre, laza alkatrészekre vagy csatornaproblémákra utalhat. Ellenőrizze a szűrőket, és húzza meg a csavarokat.

Rendelkezik időzítő funkcióval?

Igen, rendelkezik automatikus kikapcsolási időzítővel. Beállíthatja, hogy egy bizonyos idő (pl. 15 perc) után kapcsoljon ki. Lásd a vezérlőpanel utasításait.

Csatlakoztatható egy 4 hüvelykes csatornához?

A páraelszívó 150 mm-es (6 hüvelykes) csatornát igényel. Kisebb átmérő használata csökkenti a teljesítményt és növeli a zajt.

Hogyan állítsam vissza a szűrőriasztást?

A szűrők tisztítása vagy cseréje után tartsa lenyomva a sebesség gombot 3 másodpercig, amíg a riasztásjelző kialszik.

Hol találok alkatrészeket?

Lépjen kapcsolatba a Star-Light ügyfélszolgálattal vagy hivatalos szervizközpontokkal. Online is rendelhet alkatrészportáljukon keresztül.

HASZNÁLATI ÚTMUTATÓ HA-260SS Star-Light

A háztartási gép gyártási verziói: kifújással (külső kifújás) és szénszűrős elszívó (belső légtérben keringtetett levegő).

1. Fontos biztonsági intézkedések:

2.1 Használat előtt olvasson el figyelmesen minden intézkedést.

2.2 Győződjön meg róla hogy 230 V névleges feszültséget használ.

2.3 Ne használja a gépet ha kábele vagy dugasza sérült.

2.4 A szagelszívót felszerelő személy megfelelően képzett szakember kell legyen.

2.5 Ha a szagelszívó használatban van, karbantartás vagy a tartozékok cseréje előtt kapcsolja le az elektromos áramról.

2.6 Soha ne hagyja hogy a gyerekek bekapcsolják a készüléket.

2.7 A szagelszívó kizárólag háztartási alkalmazásra készült és nem megfelelő kerti használatra vagy kereskedelmi egységekbe.

2.8 A megfelelő elszívás érdekében a szagelszívót és szűrőjének hálóját rendszeresen kell tisztítani.

2.9 Tisztítsa a szagelszívót a használati utasítás szerint és bizonyosodjon meg róla hogy nem áll fenn a szagelszívó meggyulladásának veszélye.

2.10 A kémény nem keverheti össze a használt gázt egy másik levegőtisztitó berendezés által használt gázzal.

2.11 A hibás készüléket vagy a sérült kábelt kizárólag engedélyezett szervíz képviselője javíthatja. Ha meghibásodik a készülék áramkábele ezt, a veszély elkerülése érdekében kicserélheti a gyártó, ennek szervize vagy hasonlóan képzett személyek.

2.12 A tartozékok cseréje, tisztítás vagy karbantartás előtt húzza ki a dugaszt a csatlakozóból.

2.13 Ezt a készüléket 8 évesnél nagyobb gyermekek illetve fizikai vagy értelmi képességű illetve tapasztalat vagy ismeretek nélküli személyek csak abban az esetben használhatják ha a gép használata felügyelet alatt történik illetve ha egy felelős személy felkészítette ezen személyeket a gép biztonságos használatára és megértik használatának veszélyeit. A gyermekek nem játszhatnak a

készülékkel. A készülék tisztítását és kezelését gyermek csak felügyelettel végezheti.

2.14 A gyerekeket felügyelni kell és tilos játszaniuk a termékkel.

2.15 Ezt a készüléket 8 évesnél kissebb gyermekek illetve fizikai vagy értelmi képességű illetve tapasztalat vagy ismeretek nélküli személyek csak abban az esetben használhatják ha a gép használata felügyelet alatt történik illetve ha egy felelős személy felkészítette ezen személyeket a gép biztonságos használatára és megértik használatának veszélyeit. A gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és kezelését gyermek csak szigorú felügyelettel végezheti.

2.16 Ha meghibásodik a készülék áramkábele ezt, a veszély elkerülése érdekében kicserélheti a gyártó, ennek szervize vagy képzett személyek. A felszerelési utasítások a következőket kell tartalmazzák:

- Ha a szagelszívó egyazon időben más, benzint vagy más üzemanyagot használó konyhai gépekkel együttesen van használva, szükséges a helység megfelelő szellőztetése. (nem alkalmazandó azon készülékekre melyek a levegőt csak visszafújják a helyiségbe).

– a tisztítás gyakoriságára és módszerére vonatkozó részleteket;

- tüzveszély léphet fel ha a készülék tisztítása nem az utasítások szerint történik

– Ne használjon nagy lángot a szagelszívó alatti térben

– FIGYELEM: A szagelszívó kiegészítő alkotói használat közben átforrósodhatnak a konyhai főzőkészülékekkel együtt.

2.17 A felszerelési utasítások a következőket kell tartalmazzák:

- Ha a szagelszívó egyazon időben más, benzint vagy más üzemanyagot használó konyhai gépekkel együttesen van használva, szükséges a helység megfelelő szellőztetése. (nem alkalmazandó azon készülékekre melyek a levegőt csak visszafújják a helyiségbe).

– A minimális távolság az aragázon levő edények és a szagelszívó legalacsonyabb része között legkevesebb 65 centiméter kell legyen. (ha a szagelszívó egy aragáz felé van helyezve)

–be kell tartani a levegőkiáramlásra vonatkozó szabályokat.

2.18 A II építési osztálytól elérhető fémékes szagelszívó felszerelési utasításának tartalmaznia kell azokat a részleteket melyek tartalmazzák a szagelszívóba

bemenő bármely rögzítő vagy felszereléshez szükséges csavar vagy egyéb rögzítő eszköz megengedett helyét és maximális hosszát egy tartozék felszereléséhez mint pl. távirányító vagy csőszerelés.

2.19 A II építési osztálytól elérhető fémékes szagelszívó felszerelési utasításának tartalmaznia kell azokat a részleteket melyek tartalmazzák a szagelszívóba bemenő bármely rögzítő vagy felszereléshez szükséges csavar vagy egyéb rögzítő eszköz megengedett helyét a tartozékok felszereléséhez és tartalmazniuk kell a z alábbi figyelmeztetést.

2.20 Figyelmeztetés Ha a rögzítő csavarok vagy rögzítő eszközök nem a jelen utasítások szerint történik áramütés veszélye áll fenn.

1. Felszerelés:

3.1 Megfelelő hely azonosítása:

A legmegfelelőbb hatás elérése érdekében a szagelszívót 65-75 cm távolságra kell az aragáz felé helyezni. Lásd az 1 ábrát).

1 ábra

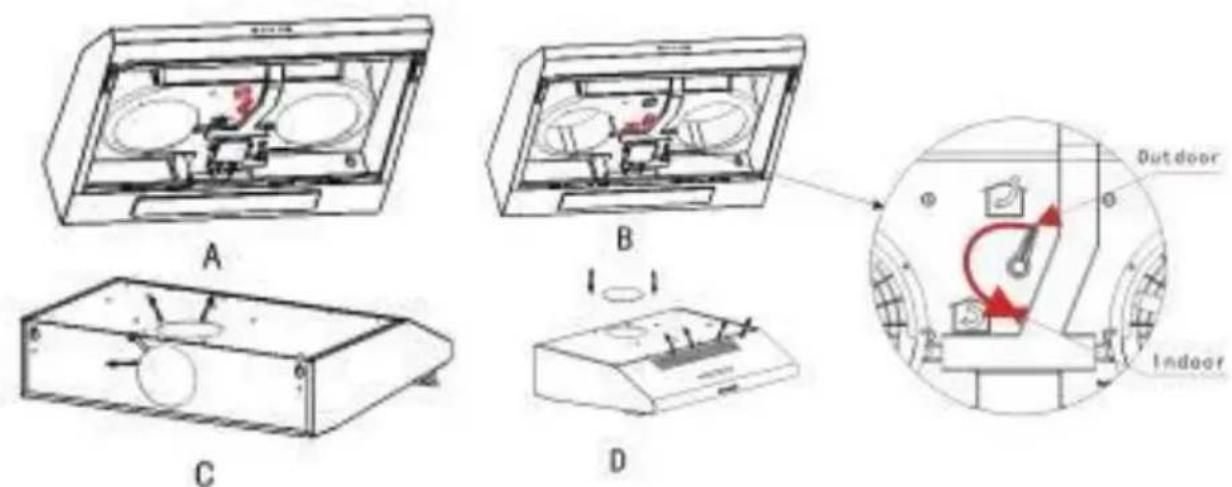

3.2 Elszívó vagy szűrő szagelszívó bekapcsolása:

Elszívó szagelszívó bekapcsolása (a levegő a légtérbe van kifújva) :

Forgassa el a gombot a kiáramlási helyzetbe (2 A ábra), szerelje fel a visszatartó szelepet és a csővet a kiválasztott kimeneten, takarja le a másik kimenetet a műanyag fedéllel és távolítsa el a szénszűrőt ha van rajta.

Szűrő szagelszívó bekapcsolása (a levegő át van szűrve és a helységben van mozgatva):

Forgassa el a gombot a szűrés helyzetbe ( 2B ábra), szerelje fel a kimeneti fedeleket és helyezze be a szénszűrőt.

2 ábra

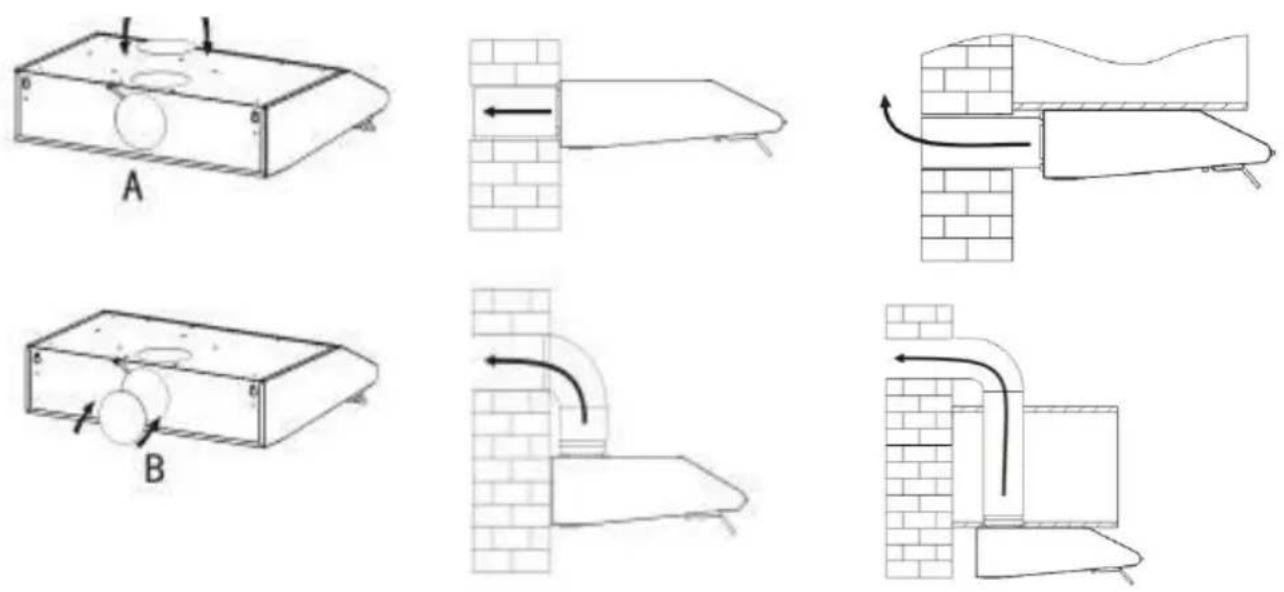

3.3 Függőleges/vizszintes szívás

A szagelszívó két levegőkiáramlási nyilással van felszerelve, egy műanyag fedéllel a nem használt nyilásra és egy visszatartó szeleppel melyet a másik kimenetelre szerelnek fel, a kiválasztott módszer függvényében: hátsó kivezetés 3A Ábra, vagy felső kivezetés- 3B) ábra.

3 ábra

3.4 Falra való szerelés

1. A szagelszívó falra való szerelése érdekében lyukasszon a megfelelő helyre 2

∅8 mm-es nyilást figyelembe véve a szagelszívó hátán levő lyuk középpontjától levő távolságot. (Részletes méretekért lásd a 4A ábrát)

1. Vezesse be a betétet a nyilásokba.
2. Vezesse be a két darab ST4*30-as csavart a nyilásba és szorítsa meg.
3. Helyezze a szagelszívót a megszorított csavarokra.
4. Helyezze a szagelszívót a falra a másik két csavar segítségével. (4B ábra).

4A ábra
4B ábra

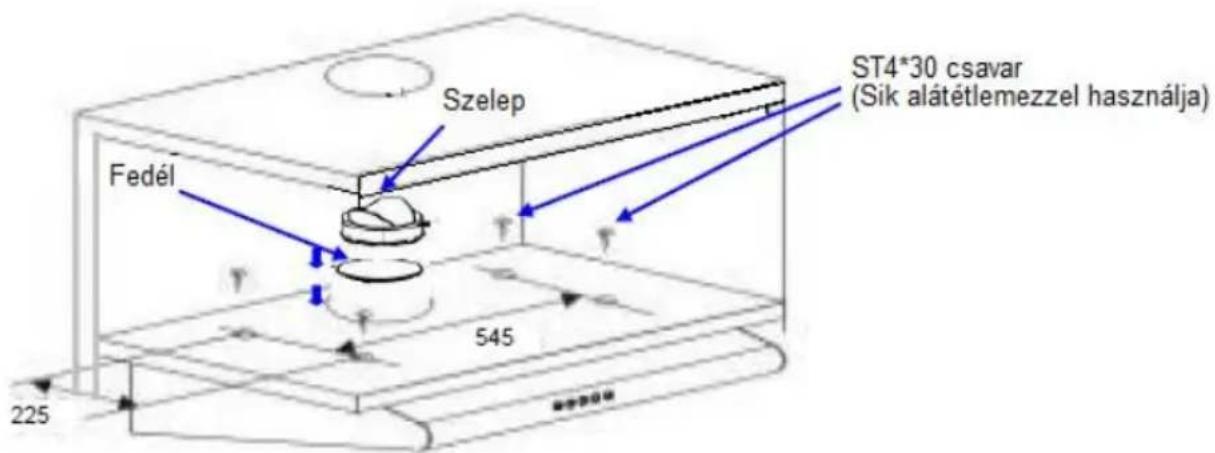

3.5 Fal alá való szerelés

1. Lyukasszon 4 darab 6 mm átmérőjű lyukat a felfüggesztett szekrény alsó részébe. (Részletes méretekért lásd az 5A ábrát).

5A ábra

1. Helyezze a visszatartó szelepet a szagelszívóra.
2. Majd szerelje fel a szagelszívót a szekrény alsó felére, szorítsa meg a szagelszívót az M4 hozzátartozó csavarokkal.

(a csavarokat alátétlemezekkel és anyacsavarokkal együtt kell használni).

3.6 Elektromos csatlakozás:

Dugja be a készüléket egy földelt csatlakozóba.

1. Működés:

Stop
Kicsi
Közepes
Nagy
Világitás

6 ábra

A váltógomb az alábbiak szerint működik (lásd a 6 ábrát):

- Nyomja meg a „„“, „vagy „gombot és a motor „Kicsi“, „Közepes“, illetve „Nagy“ fordulatszámmal kezd működni.

- Nyomja meg a „0“ gombot és a motor leáll.

-Nyomja meg a „ “ g 🔍 ot és bekacsolódik a világítás. Nyomja meg újra és a villany kialszik.

1. Karbantartás:

Figyelmeztetés:

Bármely karbantartási művelet végzése előtt húzza ki a készüléket és hagyja

kihülni.

- Tisztítsa meg a készülék külső felét egy nedves törlővel majd törölje le egy száraz törlővel. Soha ne merítse a készüléket vizbe és ne hagyja hogy a készülékre viz csepegjen.

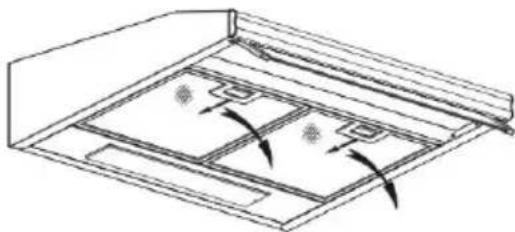

- Rácsozott tábla tisztítása:

1. Tegye a rácsot 40-50°C fokos vizbe, adagoljon hozzá egy kis tisztítószert és várjon 2-3 percet. Majd használjon egy puha kefét a tisztításához megfelelően nyomva hogy ne tegye tönkre a rácsot.

1. A rácsot mosogatógépben is tisztithatja. Tegye a rácsot a mosogatógépbe és adagoljon hozzá egy kevés tisztítószert majd állítsa be a hőmérsékletet 60°C-ra. Mindegyik rács fémből készült. Kérjük ne használjon maró tisztítószert tisztitásukhoz.

2. Száradás után tegye vissza a rácsot eredeti helyére.

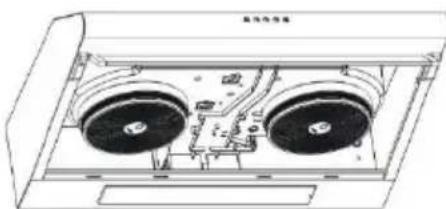

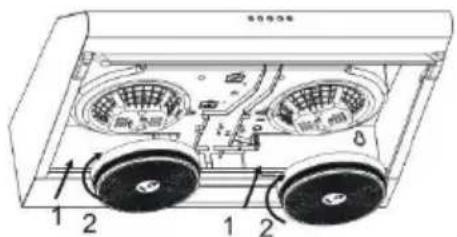

- Szénfilter cseréje:

1. Vegye ki a rácsot a készülékből.
2. Vegye ki a régi szénfiltert és cserélje ki újra.
3. Tegye vissza a rácsot eredeti helyére.

Megjegyzés: Cserélje ki a szénszürőt 3-4 havonta.

1. Vegye ki a rácsot a készülékből.
2. Cserélje ki az olivabogyó alakú izzót.
3. Tegye vissza a rácsot eredeti helyére.
   Háztartási szagelszívó adatai:

Star-Light HA-260SS / HA-260WH modell	Jele	Értéke	Egység
Éves energiafogyasztás (Annual Energy Consumption - AEC)	AEC_hotă	101	kWh/a
Időnövelési tényező	f	1.8
Folyadékok dinamikájának hatékonysága	FDE_hotă	5.9
Energetikai hatékonyság indexe	EEI_hotă	101.3
Levegősugár mért aránya az optimális hatékonyságnál	Q_BEP	191.1	m^3/h
A levegő mért nyomása az optimális hatékonysági pontban	P_BEP	168	Pa
Maximális levegősugár	Q_max	347.4	m^3/h
A mért elektromos erő a bejáratnál az optimális hatékonysági pontban	W_BEP	151	W
Világítórendszer névleges ereje	W_L	2.5	W
A főzőlap átlagos megvilágítási ereje a vilúgítórendszer által	E_medie	78	lux
Stand-by módban mért energiafogyasztás	P_S	-	W
Leállított módban mért energiafogyasztás	P_O	0	W
Hangszint erőssége	L_WA	70	dB

A fentebbi táblázat szerinti mérési adatok megfelelnek az Európai Bizottság (CEE) 65/2014 és 66/2014 számú irányelveinek.

Megjegyzés:

Az alábbi javaslatok szerepe a főzési eljárás környezeti hatásainak csökkentése (pl. energiafogyasztás).

(1) Szerelje a szagelszívót megfelelő helységbe ahol a szellőztetés hatékony.

(2) Tisztítsa rendszeresen a szagelszívót a levegőcsatorna tömítésének megelőzése érdekében.
(3) Ne felejtse leoltani a szagelszívó izzóját a főzés befejezése után.
(4) Ne felejtse el kikapcsolni a szagelszívót a főzés befejezése után.

Leszerelési információk

Ne szerelje le a készüléket más módon mint a használati utasításban található.

A készüléket ne a felhasználó szerelje le.

A háztartási elektromos készülékeket ne dobjuk ki a háztartási hulladékokkal együtt. Kérjük hasznosítsa újra őket ha van a közelében ilyen jellegű gyüjtőpont. Beszéljen a helyi hatóságokkal vagy az üzlettel ahonnan a háztartási gépet beszerezte az újrahasznosítás érdekében.
