| Eszköz típusa | Többcélú szerszám (egyenes csiszológép) |
| Modell | TMG170 |
| Márka | Tryton |
| Névleges feszültség | 220-240 V |
| Névleges frekvencia | 50 Hz |
| Felvett teljesítmény | 170 W |
| Fordulatszám | 8000-35000 ford/perc (folyamatos szabályozás) |
| Befogópersely átmérő | 2,3 mm és 3,2 mm |
| Védettségi osztály | II (kettős szigetelés) |
| Tápkábel hossza | 2 m |
| Tömeg | 2,0 kg |
| Zajszint (hangnyomás) | 73 dB(A) |
| Akusztikus teljesítményszint | 84 dB(A) |
| Rezgésszint (kéz-kar módszer) | 3,74 m/s² |
| Rendeltetés | Csiszolás, gravírozás, simítás, kefélés, polírozás, vágás, fúrás, marás |
| Tartozékok a készletben | Hajlékony tengely, 2 befogópersely, 13 mm-es csiszolószár, 13 mm-es csiszolószalagok (4 db), 2,3 és 3,2 mm-es fúrók, vágótárcsák (8 db), Φ19 mm-es csiszolópapír (3 db), Φ13 és Φ22 mm-es filc polírozókorongok (2-2 db), Φ3,2 mm-es gyémántmarók (2 db), Φ3,2 mm-es alumínium-oxid csiszolókövek (10 db), fenőkő, kulcsok, szállítóláda |
| Megmunkálható anyagok | Fa, fém, műanyagok, ásványok, üveg, kerámia |
| Karbantartás | Tisztítsa nedves szappanos ruhával; fújja ki a szellőzőnyílásokat száraz sűrített levegővel |
| Biztonság | Használjon védőszemüveget, porvédő maszkot, fülvédőt; ne használja nedves környezetben; a szénkefék cseréjét csak villanyszerelő végezheti |
| Szerviz | A garanciális és garancián túli javításokat a PROFIX Szerviz végzi |
Gyakran ismételt kérdések - TMG170 Tryton
Felhasználói kérdések a következőről TMG170 Tryton
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Multifunkciós eszköz PDF formátumban ingyenesen! Találja meg kézikönyvét TMG170 - Tryton és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TMG170 márka Tryton.
HASZNÁLATI ÚTMUTATÓ TMG170 Tryton
HU Használati utasítások EGYENES CSISZOLÓ....51
A
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő
Órizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok:
Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására. Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban
történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a
rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Javítás:
a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
b) Amennyiben a tápkábel sérült, a gyártónál vagy egy speciális javítómühelyben vagy egy szakember által újjal kell kicserélni a balesetek elkerülése érdekében.
FIGYELEM!
Az elektromos szerszám használati ideje alatt ajánlott betartani a munkabiztonsági alapszabályokat a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében.
EGYENES CSISZOLÓ
Csiszolókoronggal történő csiszolásra, gravírozásra, simításra, kefélésre, polírozásra vagy vágásra vonatkozó biztonsági útmutatók:
a) A jelen elektromos szerszám hagyományos csiszolóként, csiszolópapiros csiszolóként, drótkefés csiszolóként és csiszolókoronggal történő vágásra használható. Tartsa be az elektromos szerszámmal együtt mellékelt összes biztonsági útmutatót, használati utasítást, leírást és adatot. A lentebb megadott ajánlások és utasítások be nem tartása áramütést, tűz és/vagy súlyos testi sérülést eredményezhet.
b) Ne használjon olyan tartozékokat, amelyeket a gyártó nem erre az elektromos szerszámra tervezett, gyártott és ajánlott. Az a tény, hogy a tartozékot fel lehet szerelni az elektromos szerszámra még nem garantálja annak biztonságos használatát és működését.
c) A használt munkaeszköz névlegesfordulatszámának legalább annyinak kell lennie, mint az elektromos szerszám maximális fordulatszáma. A használt munkaeszköz megengedett fordulatszáma nem lehet kisebb, mint az elektromos szerszámon megjelölt maximális fordulatszám. A megengedettnél nagyobb sebességgel forgó munkaeszköz eltörhet és a részei leszakadhatnak.
d) A munkaeszköz átmérőjének és vastagságának az erre az elektromos szerszámra megengedett tartományon belül kell lennie. A nem megfelelő méretű munkaeszközöket nem lehet megfelelően levédeni vagy ellenőrizni.
e) A csiszolókorongok, csiszolótárcsák, peremek, rögzítótárcsák és egyéb tartozékok furatátmérőjének pontosan passzolniuk kell az elektromos szerszám tengelyéhez. A használt tartozékok, melyek nem illeszkednek
pontosan az elektromos szerszám tengelyére, egyenetlenül forognak, nagyon erősen vibrálnak és az elektromos szerszám feletti uralom elvesztését okozhatják.
f) Semmilyen esetben sem szabad sérült munkaeszközöket használni. Minden használat előtt ellenőrizze a szerszámokat, pl. a csiszolókorongokat lepattogzások és repedések, a csiszolótárcsákat repedések, kopás vagy erős elhasználódás, a drótkeféket laza vagy törött huzalok tekintetében. Ha leesik az elektromos szerszám vagy a munkaeszköz, ellenőrizze, hogy nem sérült meg, vagy használjon másik, ép szerszámot. A munkaeszköz ellenőrzését és rögzítését követően, álljon az elektromos szerszám forgási síkjától eltérő síkba és győződjön meg róla, hogy senki más nem tartózkodik a munkagép forgási síkjában. Kapcsolja be az elektromos szerszámot egy percre maximális fordulatszámon, ügyelve arra, hogy a kezelőszemély és a közelben tartózkodó idegen személyek a forgó szerszám munkaövezetén kívül legyenek. A sérült szerszámok legtóbbször a próbamenet alatt törnek el.
g) Rögzítse a megmunkált anyagot. A megmunkált anyag rögzítése rögzítő berendezésben vagy satuban biztonságosabb, mint azt a kézben tartani.
h) Egyéni védőfelszerelést kell használni. A munkavégzéstöl függően teljes arcvédő maszkot, szemvédőt és védőszemüveget kell viselni. Adott esetben a csiszolóanyag vagy a megmunkált anyag apró részecskéi ellen védő porvédő maszkot, fülvédőt, védőkesztyűt, védőköpenyt kell viselni. A szemvédőnek alkalmasnak kell lennie a különböző műveletek során keletkező repülő törmelékek elleni védelemre. A porálarcnak és a légzésvédő eszközöknek ki kell szürniük a munkavégzés során keletkező porszemcséket. A hallásvédő megvéd a zaj okozta halláskárosodástól.
i) Ügyelni kell arra, hogy az idegen személyek biztonságos távolságban legyenek a munkavégzés helyétől és az elektromos szerszám hatótávolságától. A működő elektromos szerszám közelében tartózkodó minden személynek egyéni védőeszközöket kell használnia. A megmunkált anyag lepattogzásai vagy a megrepedt munkaeszközök leválhatnak és a szerszám közvetlen munkakörnyezetén kívül is testi sérülést okozhat.
j) Olyan munkavégzések során, ahol az elektromos szerszám rejtett elektromos vezetékekbe vagy a saját tápkábelbe akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni. A feszültség alatt lévő elektromos vezetékekkel való érintkezés során az elektromos szerszám összes fém eleme feszültség alá kerül, ami áramütéssel fenyegeti a kezelőszemélyt.
k) Tartsa távol a tápkábelt a forgó munkaeszközöktől. Az elektromos szerszám feletti uralom elvesztése esetén elvághatja a tápkábelt és a forgó munkaeszköz a kéz sérülését okozhatja.
I) Soha ne tegye le az elektromos szerszámot, mielőtt teljesen le nem áll a munkaeszköz. A forgó szerszám érintkezhet a lehelyezett felülettel és ez az elektromos szerszám feletti uralom elvesztését eredményezheti.
m) Tilos a mozgásban lévő elektromos szerszámot áthelyezni. A
ruházat véletlen érintkezése a forgó munkaeszközzel a ruha becsípődését és a kezelőszemély testének munkaeszköz általi magához rántását okozhatja.
n) Rendszeresen tisztítsa meg az elektromos szerszám szellőző nyilásait. A motor ventilátora beszívhatja a port a motorházba, a túl sok összegyült fémpor elektromos veszélyt okozhat.
o) Nem szabad az elektromos szerszámot gyúlékony anyagok közelében használni. A szikrák robbanást okozhatnak.
p) Nem szabad folyékony hütóközeget igénylő szerszámokat használni. Víz vagy más folyékony hütóközegek használata áramütést okozhat.
q) A csiszolás során nem szabad túl nagy méretű csiszolóbetétet használni. A csiszolóbetétek kiválasztásakor be kell tartani a gyártó ajánlásait. A csiszolóbetétek, melyek túlnyúlnak a csiszolókorongon, testi sérülést okozhatnak, valamint a csiszolóbetét elakadásához, elszakadásához vagy lepattogzáshoz vezethet.
s) Tápellátási hiba esetén, pl. áramszünet vagy a csatlakozódugó hálózati aljzatból történő kihúzása esetén, állítsa a kapcsológombot kikapcsolt állásba. Ezzel elkerüli az elektromos szerszám nem várt bekapcsolását.
t) Nem szabad az elektromos szerszámot sérült tápkábellel használni. Nem szabad megérinteni a sérült kábelt; a tápkábel munkavégzés közben bekövetkező sérülése esetén azonnal húzza ki a tápkábelt a hálózati aljzatból. A sérült tápkábel fokozza az áramütés kockázatát.
MINDEN MÜVELETRE VONATKOZÓ BIZTONSÁGI ÚTMUTATÓK: Visszarúgás és az erre vonatkozó figyelmeztetések:
A visszarúgás az elektromos szerszám hirtelen reakciója a forgó munkaeszköz (csiszolókorong, csiszolótárcsa, drótkefe stb.) elakadására vagy beragadására. A munkaeszköz elakadása vagy beragadása a forgó munkaeszköz hirtelen leállását okozza, ami az elektromos szerszám feletti uralom elvesztéséhez vezet. Az uralmát elveszített elektromos szerszám a munkaeszköz forgásirányával ellentétes irányba ránt. Például, ha elakad vagy beragad a csiszolókorong a megmunkált anyagban, az anyagban lévő csiszolókorong pereme elakadhat és annak kiesését vagy visszarúgást okozhat. A csiszolókorong a kezelőszemély irányába vagy a kezelőszeméllyel ellentétes irányba ugorhat a csiszolókorong aktuális forgásirányától függően. Emellett eltörhet a csiszolókorong.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának az eredménye. A visszarúgás elkerülhető az alábbi óvintézkedések betartásával.
a) Fogja erősen az elektromos szerszámot, míg a testet és a kezeket olyan állásban kell tartani, mely lehetővé teszi az esetleges visszarúgás enyhítését. Mindig használjon segédfogantyút, ha az az alapfelszerelés részét képezi, hogy a lehető legnagyobb mértékben uralni tudja a visszarúgás erejét vagy az indítási nyomatékot. A kezelőszemély a megfelelő óvintézkedések betartásával lehet úrrá a gép rántásán és a visszarúgás jelenségén.
b) Sohase tartsa a kezeit a forgó munkaeszköz közelében. A munkaeszköz a visszarúgás hatására a kéz sérülését okozhatja.
c) Ne tartson olyan testtartást, amelynél az elektromos szerszám elugorhat a visszarúgás során. A visszarúgás hatására
az elektromos szerszám a csiszolókorong elakadás helyén aktuális forgásirányával ellentétes irányba mozog el.
d) Kellő óvatossággal kell eljárni a sarkok, éles peremek stb. megmunkálásakor. Meg kell előzni, hogy a munkaeszköz elugorjon, visszarúgjon vagy elakadjon a munkavégzés során. A forgó munkaeszköz jobban ki van téve a beragadásnak a sarkok, éles peremek megmunkálásakor vagy visszarúgáskor. Ez a szerszám feletti uralom elvesztését vagy visszarúgást okozhat.
FIGYELMEZTETÉS! Tilos azbeszt tartalmú anyagot megmunkálni (az azbeszt rákkeltő).
CSISZOLÁSRA ÉS VÁGÁSRA VONATKOZÓ TOVÁBBI BIZTONSÁGI ÚTMUTATÓK:
Csiszolókoronggal történő csiszolásra vonatkozó biztonsági szabályok:
a) Kizárólag az elektromos szerszámhoz javasolt csiszolókorongot, valamint az adott csiszolókoronghoz rendelt speciális védóburkolót szabad használni. Azokat a csiszolókorongokat, melyek nem az adott elektromos szerszámra lettek megtervezve, nem lehet kellően levédeni és veszélyesek lehetnek.
b) A csiszolókorongokat kizárólag a rendeltetésnek megfelelően szabad használni. Pl. nem szabad a vágókorong oldalsó felületével csiszolni. A vágókorongok a megmunkált anyag eltávolítására szolgálnak a korong élével. Az ezekre a korongokra fejtett oldalirányú erők rezgéseket okozhatnak és a korongok törését eredményezhetik.
c) Mindig a kiválasztott csiszolókoronghoz megfelelő méretű, sérülésmentes szorítóhüvelyt alkalmazzon. A szorítóhüvelyek tartják meg a csiszolókorongot, csökkentve ezzel a csiszolókorong sérülésének a lehetőségét. A vágókorongokhoz használatos hüvelyek eltérhetnek a más csiszolókorongokhoz használatos hüvelyektől.
d) Nem szabad nagyobb elektromos szerszámok kopott csiszolókorongjait használni. A nagyobb elektromos szerszámokba használatos csiszolókorongok nem alkalmasak a kisebb elektromos szerszámokra jellemző nagyobb fordulatszámra és ezért eltörhetnek a használat során.
Vágásra vonatkozó további biztonsági útmutatók:
a) Ne nyomja a vágókorongot és ne fejtsen ki rá túl nagy nyomást. Nem szabad túlságosan mély vágásokat végezni. A vágókorong túlterhelése növeli annak terhelését és a vágás alatti csavarodásra vagy elhajlásra való hajlamát, növelve ezzel a visszarúgás, vagy a korong sérülésének, törésének az esélyét.
b) Nem szabad egy vonalban állni a forgó vágókoronggal. A vágókorong magunktól való eltávolítása azt eredményezheti, hogy az esetleges visszarúgás a kezelőszemély felé vághatja a vágókorongot és az elektromos szerszámot.
c) A vágókorong beragadása vagy munkaszünet esetén mindig kapcsolja ki az elektromos szerszámot és várja meg, míg teljesen leáll a korong. Sohase próbálja meg kihúzni a még mozgó korongot a vágás helyéről, mert ez visszarúgást eredményezhet. Tárja fel és távolítsa el a korong beragadásának az okát.
d) Ne indítsa el az elektromos szerszámot, amíg az anyagban van. A vágás folytatása előtt a vágókorongnak el kell érnie a
maximális fordulatszámot. Ellenkező esetben a vágókorong beakadhat, kiugorhat a megmunkált anyagból vagy visszarúgást okozhat.
e) A lemezeket vagy a nagy tárgyakat megmunkálás előtt meg kell támasztani, hogy a minimálisra csökkentse a korong beragadásának és visszarúgásnak a kockázatát. A nagy tárgyak behajlítódhatnak a saját súlyuk alatt. A támasztékokat mindkét oldalt fel kell állítani, a vágás vonalának közelében és a széleken is.
f) Kellő körültekintéssel kell eljárni a meglévő falakban végzett mély vágások, vagy a nem belátható területeken való munkavégzéskor. Az anyagban elmélyülő vágókorong gáz-, víz-, elektromos vezetékekbe vagy más olyan akadályokba ütközhet, melyek visszarúgást okozhat.
DRÓTKEFÉK HASZNÁLATÁRA VONATKOZÓ TOVÁBBI BIZTONSÁGI ÚTMUTATÓK:
Felületek drótkefével történő megtisztítására vonatkozó biztonsági szabályok:
a) Emlékezni kell arra, hogy normal használat esetén is előfordul a kefe drótdarabjainak a leválása. Nem szabad túlterhelni a drótkefét a kefére kifejtett túl nagy nyomással.
A levegőbe kerülő drótdarabok könnyedén átvághatják a vékony ruházatot és/vagy a bört.
b) Ha védőburkolat használata javasolt, kerülje a kefe és a védőburkolat érintkezését. A kefére kifejtett erő és a centrifugális erők hatására megnövekedhet a kefék átmérője.
c) A kefe használata során nem szabad túllépni az 15000 ford./percet.
A KÉSZÜLÉK FELÉPÍTÉSE ÉS RENDELTETÉSE:
Az egyenes csiszoló (továbbiakban csiszoló) egy egyfázisú, kommutátoros motorral meghajtott univerzális, kézi elektromos szerszám. A szerszám második védelmi osztályú készülék (dupla szigeteléssel rendelkezik).
A csiszoló különböző precíz és komplikált otthoni munkavégzésre szolgál.
A megfelelő tartozékok felhasználásával a csiszolóval a következő műveleteket lehet elvégezni: tisztítás, gravírozás, marás, csiszolás, polírozás, barázdavágás, vágás, nyilások fúrása. A csiszoló széles termékválasztéka fa és fém, műanyag, ásványi anyagok, üveg és kerámiatermékek megmunkálására nyújt lehetőséget.
A szerszám nem alkalmas gipsz-, vagy ehhez hasonló, erősen porzó felületek megmunkálására. A gépbe jutó finom por a szellőzőnyílások elakadását, ezáltal a motor túlhevülését és elégését okozza.
Ez az elektromos szerszám közepes intenzitású munkák elvégzésére alkalmas. Nem használható hosszú vagy nehéz körülmények között végzett munkavégzésre. Ne használja a szerszámot olyan munkák elvégzésére, melyek professzionális készülék használatát igénylik!
Az elektromos szerszám minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.
A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.
Ugyanakkor az elektromos szerszám megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.
Az elektromos szerszám csak a gyártó által megjelölt javítómühelykben javítható. A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják.
REZIDUÁLIS KOCKÁZAT:
Egyes reziduális kockázati tényezők még abban az esetben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. A készülék felépítéséből és tervezéséből eredően a következő kockázatok jelenhetnek meg:
- a ruházat becsípődése a szerszám mozgó elemeibe;
- forgó szerszám megérintése a tenyérrel;
- égési sérülés a munkaeszköz cseréjekor (az egyes szerszámok nagyon felhevülhetnek a munkavégzés során, a megégés megelőzése érdekében védőkesztyűt kell viselni);
- A munkaeszköz repedése/törése;
- halláskárosodás fülvédő nélküli hosszantartó munka esetén;
- szem- és arcsérülés a megmunkált anyag lepattogzó elemei által;
- a megmunkált anyag vagy a megmunkált anyag darabjának a felverődése.
TARTOZÉKOK:
• Csiszoló - 1 db
• Flexibilis tengely - 1 db
• Szorítóhüvely - 2 db (2.3/3.2 mm)
• Csiszolószár 13 mm - 1 db
• Csiszolószalag 13 mm - 4 db
• Fúrószár - 2 db (2.3/3.2 mm)
• Rögzítőszár - 1 db
• Vágókorong - 8 db
• Csiszolópapír (Φ19mm) - 3 db
• Filc polírozó korong rögzítőszár (3.2mm) - 1 db
• Filc polírozó korong (22 mm) - 2 db
• Filc polírozó korong (13 mm) - 2 db
• Gyémánt maró (Φ3.2mm) - 2 db
• Csiszolókő alumínium-oxidból (Φ3.2mm) - 10 db
- Élezőkö - 1 db
- Szorítóhüvely kulcs - 1 db
• L-kulcs - 1 db
- Szállítótáska - 1 db
- Használati utasítás – 1 db
Garancia - 1 db
A KÉSZÜLÉK ELEMEI:
A készülék elemeinek számozása a használati utasítás 2-4 oldalain látható ábrákra vonatkozik:
A. ábra 1. Szorítóhüvely anyacsavar
2. Készülékház anyacsavar
3. Főorsó reteszelő gomb
4. Kefetartó
5. Fordulatszám szabályozó tekerőgomb
6. Tápkábel
7. Be/Ki kapcsológomb

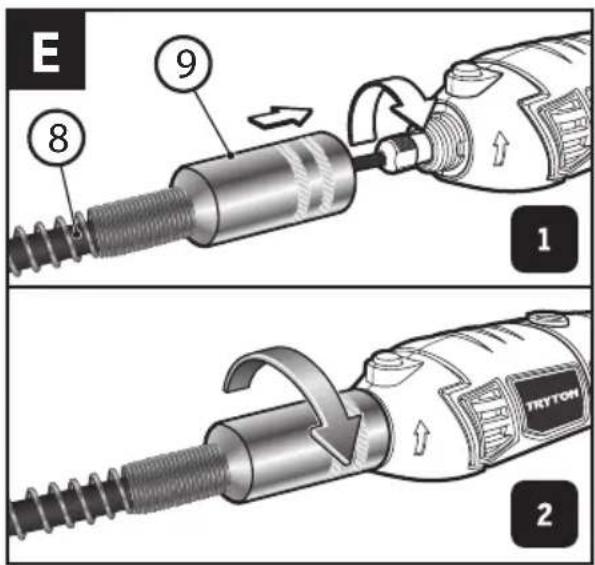

8. Flexibilis tengely
-
Flexibilis tengely anyacsavar
-
Szorítóhüvely anyacsavar
11.Fogantyú
12.L-kulcs
- Szorítóhüvely anyacsavar kulcs
B. ábra 94brítóhüvely
15.Főorsó
F. ábra Técszkópos állvány*
J. ábra Stálítótáska
* Az ábrákon látható vagy a használati útmutatóban leírt szerelvény nem tartozik az alapfelszereltség közé.
SPECIFIKÁCIÓK:
| Névleges feszültség | 220-240 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény | 170 W |
| Forgási sebesség | 8000-35000/perc |
| Hüvely átmérő | 2.3 mm, 3.2 mm |
| Berendezés osztálya | II/ ☐ |
| Tápkábel hossza | 2 m |
| Súly | 2,0 kg |
A ZAJ/REZGÉSSZINT mérések az EN60745 szabvány szerint lettek elvégezve.
A szerszám zajnyomásszintje (LpA) 73 dB(A), míg a zajteljesítmény (LwA) 84 dB(A) (mérési tolerancia KpA/KwA=3dB(A)). Rezgésszint 3,74 m/s² (tenyér-kéz módszer) (mérési tolerancia - K=1,5m/s).
Az említett vibrációs szint representatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt.
Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének biztosítása, a munkatevékenységek sorrendjének megállapítása.
A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.
A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.
Figyelmeztetések:
Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától.
A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).
HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:
- Győződjön meg róla, hogy a tápforrás paraméterei megegyeznek a csiszológép adattábláján megadott paraméterekkel.
- Bizonyosodjon meg arról, hogy az elektromos szerszám kapcsolója (7) kikapcsolt pozícióban van.
- Hosszabbító használata esetén 5 A áramnak megfelelő, a lehető legrövidebb hosszabbítót javasolt használni. A hosszabbítót teljesen szét kell tekerni.
CSISZOLÓSZERSZÁMOK RÖGZÍTÉSE:
FIGYELEM: A csiszolószerszámok levétele és felhelyezése előtt meg kell győződni róla, hogy ki van kapcsolva és áramtalanítva van a készülék.
Összeszerelés előtt meg kell tisztítani a csiszológép főorsóját és az összes rögzítő elemet.
A szerszámhoz kapható kiegészítő elemek különböző szárméretekkel rendelkezhetnek. Két méretű szorítóhüvely kapható a 2,3 mm és 3,2 mm méretű szárokhoz (lásd B. ábra, 3. oldal).
Mindig olyan szorítóhüvelyt kell használni, amelyik illeszkedik a felhasználni kivánt tartozék szárméretéhez. Nem szabad erővel a nagyobb átmérőjű szárat a kisebb szorítóhüvelyre nyomni.
■ Szorítóhüvelyek cseréje
- Nyomja meg a főorsó reteszelő gombot (3), tartsa lenyomva és forgassa el kézzel a szorítóhüvely anyacsavart (1), míg nem ugrik be a reteszelő a főorsóba.
FIGYELEM!
Ne kapcsolja be a főorsó reteszelő gombot (3) a készülék működése alatt. Ez a készülék sérülésével fenyeget.
- Bekapcsolt försó reteszelő gomb (3) mellett lazítsa meg a P nyil irányába és vegye le a szorítóhüvely anyacsavart (1). Szükség esetén használjon kulcsot (13) (lásdC. ábra, 3. oldal).
- Szerelje le a szorítóhüvelyt (14) a főorsóról lehúzva.
- Szerelje fel a főorsóra a megfelelő méretű szorítóhüvelyt és csavarja fel újra az ujjaival a szorítóhüvely anyacsavart (1) a D nyílirányába. Az anyacsavart nem kell teljesen meghúzni, ha nem lett felhelyezve a fej vagy a tartozék.
■ Tartozék cseréje
FIGYELEM! A munkavégzés során a tartozék rendkívül felhevül, az égési sérülések elkerülése végett annak cseréje során védőkesztyűt kell viselni.
- Nyomja meg a főorsó reteszelő gombot (3), tartsa lenyomva és forgassa el kézzel a szorítóhüvely anyacsavart (1), míg nem ugrik be a reteszelő a főorsóba.
- Bekapcsolt főorsó reteszelő gomb mellett lazítsa meg (ne vegye le) a szorítóhüvely anyacsavart (1). Szükség esetén használja a kulcsot (13).
- Helyezze be ellenállásig a kiválasztott munkaeszköz szárát a szorítóhüvelybe.
- Bekapcsolt főorsó reteszelő gomb mellett húzza meg az ujjaival a szorítóhüvely anyacsavart, míg a munkaeszköz vagy a tartozék szára nem szorul be a szorítóhüvelybe. Húzza meg a villás kulccsal (13) nem túl erősen a szorítóhüvely anyacsavart (C. ábra).
- Ellenőrizze a tartozék rögzítésének pontosságát a munkaeszköz meghúzásával.
■ Flexibilis tengely beszerelése
A precíz munkálatok végrehajtására a fogantyús (11) flexibilis tengely (8) szolgál. A fogantyú ergonomikus formája lehetővé teszi a felhasználó számára kényelmesen megfogni a hüvelykujjával és a mutatóujjával, valamint biztosítja a megmunkált anyag ideális megfigyelését a csiszolás, gravírozás és a precizitást igénylő elemek vésése alatt.
A flexibilis tengely rögzítéséhez:
- Csavarja ki a készülék elején lévő készülékház anyacsavart (2) (D. Ábra, 3. oldal).
- Lazítsa meg a szorítóhüvely anyacsavart (1).
- Helyezze be a flexibilis tengelyt (8) a szorítóhüvelybe (14).
- Bekapcsolt főorsó reteszelő gomb mellett húzza meg az ujjaival a szorítóhüvely anyacsavart, míg a flexibilis tengely nem szorul be a szorítóhüvelybe (lásd E1. Ábra, 3. oldal). Húzza meg a villás kulccsal nem túl erősen a szorítóhüvely anyacsavart.
- Csavarja rá a flexibilis tengely anyacsavart (9) a csiszolóra (E2. ábra).
■ Tartozék cseréje flexibilis tengely alkalmazásakor
A tartozék cseréje flexibilis tengely alkalmazásakor az L-kulccsal (12) történik:
- A szorítóhüvely anyacsavart (10) kézzel forgatva állítsa be a nyilásokat a fogantyúban (11) és a főorsóban úgy, hogy behelyezhesse az L-kulcsot (12) mindkét nyilásba és reteszelhesse a főorsót.
- Lazítsa meg a P nyil irányába és vegye le a szorítóhüvely anyacsavart (10). Szükség esetén használja a kulcsot (13).
- Szerelje fel a főorsóra a megfelelő méretű szorítóhüvelyt és csavarja fel újra az ujjaival a szorítóhüvely anyacsavart (10) a D nyíl irányába. Az anyacsavart nem kell teljesen meghúzni, ha nem lett felhelyezve a fej vagy a tartozék.
- Helyezze be ellenállásig a szorítóhüvelybe a kiválasztott munkaeszközt és húzza meg az ujjaival az anyacsavart (10), míg a munkaeszköz vagy tartozék szára nem rögzül a szorítóhüvelyben. Húzza meg a villás kulccsal (13) nem túl erősen a szorítóhüvely anyacsavart.
- Ellenőrizze a tartozék rögzítésének pontosságát a munkaeszköz meghúzásával és távolítsa el az L-kulcsot.
■ A csiszoló felakasztása (lásd F. ábra, 3. oldal).
A flexibilis tengely használata során a csiszológépet függőleges pozícióban felakasztva kell használni. Ehhez lehet falra szerelt kampót vagy teleszkópos állványt (16) használni. Ez biztosítja a csiszoló megfelelő működését.
FIGYELEM! A munkavégzés során ellenőrizni kell, hogy a flexibilis tengely ne legyen túlságosan megcsavarva, mert ez az elektromos szerszám sérülését okozhatja.
HASZNÁLAT:
FIGYELEM! Ne dolgozzon védőszemüveg nélkül!
■ Bekapcsolás/kikapcsolás
A tápellátás csatlakoztatását követően a csiszoló bekapcsolása és kikapcsolása a Be/Ki billenőkapcsolóval történik.
- A szerszám bekapcsolásához állítsa a kapcsológombot (7) I állásba.
- Aszerszám kikapcsolásáhozállítsa a kapcsológombot (7) 0 állásba.
FIGYELEM: Sohase tegye félre a bekapcsolt csiszolót. Húzza ki a tápdugót a hálózati aljzatból, ha nem használjuk a szerszámot.
■ Fordulatszámszabályozás
A készülék elektronikus vezérléssel rendelkezik, mely lehetővé teszi a fordulatszám kiválasztását a munkavégzés során.
A fordulatszám fokozatmentesen szabályozható a tekerőgombbal (5) 8000 és 35000 fordulatszám közötti tartományban. A szükséges fordulatszám az alkalmazott szerszámtól és a megmunkált anyagtól függ.
■ Fordulatszám szabályozására vonatkozó útmutatók
Az adott munkának megfelelő fordulatszám kiválasztásához próbaként használjon fel egy felesleges anyagot.
A legtöbb munkát legnagyobb fordulatszám mellett lehet végezni. De egyes anyagok esetében, mint a műanyag és egyes fémek, megsérülhetnek a magas fordulatszám során keletkező hő hatására és relátíve kis sebesség mellett kell megmunkálni őket.
Az alacsony fordulatszámon (15000 ford/perc vagy kevesebb) végzett munka általában a filces polírozó anyaggal végzett polírozáshoz a legjobb.
A kefével végzett minden munkálat alacsonyabb fordulatszámot követel, hogy elkerüljük a dróthuzalok kiesését.
Alacsonyabb fordulatszám beállítások használata során hagyjuk, hogy a szerszám helyettünk végezze a munkát.
A nagyobb fordulatszám kemény fába, fémbe és üvegbe hasznosabb, valamint fúráshoz, faragáshoz, vágáshoz, véséshez, formázáshoz és fában barázdák és hornyok kivágásához.
HASZNÁLATRA VONATKOZÓ ÚTMUTATÓK:
- A megmunkált anyagot asztalos szorítóval vagy satuval kell rögzíteni, ha nem fekszik biztonságosan a saját súlya alatt
- Az első lépés a készülék használata során annak megérzése. Fogja a kezében és érezze meg annak súlyát és tartsa egyensúlyban.
- Kerülje a megmunkált anyagra kifejtett túlságos nyomást. A csiszolást a csiszológép súlyával kell végezni.
- Kizárólag enyhe nyomást fejtsen ki vágáskor a megmunkált anyagra. A korongra kifejtett túl erős nyomás nem gyorsítsa fel a munkát, de a hajtómű lassításához, esetleg leállásához és ezzel a motor túlterheléséhez és sérüléséhez vezethet.
FIGYELEM! A szerszámot mindig az arctól távol kell tartani. A munkavégzés során megsérülhet a tartozék és veszélyes lepattogzások keletkezhetnek nagyobb fordulatszám elérésekor.
■ A szerszám kézben tartása
FIGYELEM! A szerszám kézben tartásakor nem szabad eltakarni kézzel a szellőző nyílásokat. A szellőző nyílások eltakarása a motor túlhevülését okozhatja.
A precíz munkálatok alatti legjobb fogás érdekében fogja meg az univerzális szerszámot úgy, mint a tollat a hüvelykujj és a mutatóujj között (lásd G. ábra, 4. oldal).
Nehezebb műveletek során, mint a csiszolás vagy a vágás, fogja úgy a szerszámot, mint a kalapács nyelét (lásd H. ábra, 4. oldal).
■ Tartozék (lásd I. ábra, 4. oldal)
- Alumínium-oxid csiszolókö - fémek, öntvények, hegesztési varratok, szegecsek megmunkálására és a rozsda eltávolítására. Ideális élezésre, sorják eltávolítására és nagyobb anyagok csiszolására.
- A gyémánt marók precíz munkálatokra használatosak: vágás, gravírozás, faragás, javítás és kivitelezés. Ezek a tartozékok fa, kerámia, üveg, edzett acél, féldrágakövek és más kemény anyagok megmunkálására használatosak. Ezeket a fejeket gyémántszemcsék borítják.
- Filc polírozó korong rögzítőszár Φ13 mm.
- Vágótárcsa és filcpolírozó korong rögzítőszár Φ22 mm.
- Precíz fúrószár készlet (2.3/3.2 mm) - két fúrószárat tartalmaz fába, műanyagba vagy lágy fémbe való fúráshoz.
- Csiszolószalag és 13 mm csiszolószár (szemcseméret 60) - fa és üvegszál durva faragására és simítására, rozsda eltávolításra fém felületekről, gumifelületek vágására.
- Csiszolószalag (szemcseméret 60) - fa és üvegszál durva faragására és simítására, rozsda eltávolításra fém felületekről, gumifelületek vágására.
- Filc polírozó korongok (Φ13 mm és Φ22 mm) - fém és műanyag felületek polírozására. A polírozó paszta használata a koronghoz fényes felületet biztosít.
- Vágókorongok - fém, fa és műanyag forgácsolására és vágására. A vágókorongok megkönnyítik a kötőcsavarok, csavarok, lemezek, vékony fa és műanyag levágását és bevágását. A vágókorongok csak a peremmel vágnak. Nem szabad profilozott nyílások bevágására vagy simítására használni. A vágókorongokat a 4. szárral kell használni. A korongok maximális átmérője nem haladhatja meg a 35 mm-t.
- Csiszolópapír (Φ19 mm) – fa, fém, műanyag csiszolására szolgál és Φ22 mm filctárcsára kell felhelyezni.
- Élezőkö.
TÁROLÁS ÉS KARBANTARTÁS:
Az elektromos szerszám alapjaiban véve nem igényel speciális karbantartási műveletet.
Az elektromosszerszámot és a tartozékokatszállítótáskában (17) (lásd J. ábra, 4. oldal), gyermekektől elzárva, tiszta állapotban kell tárolni, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.
■ Tisztítás
FIGYELMEZTETÉS!
A balesetek elkerülése végett tisztítás előtt mindig áramtalanítani kell a készüléket!
A biztonságos és hatékony munkavégzéshez a csiszoló házának és a
szellőzöréseknek portól és szennyeződésektől mentesnek kell lenniük. Minden használat után javasoljuk megtisztítani a készüléket.
A csiszolót tiszta, nedves, enyhén szappanos törlőkendővel kell megtisztítani. Semmilyen tisztítóanyagot vagy oldószert nem szabad használni; kárt okozhatnak a készülék műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe.
A munka végeztével javasolt száraz, kisnyomású sürített levegővel átfújni a szellőzőnyilásokat. Ez megelőzi a csapágyak sérülését és eltávolítja a motorhűtő levegő beáramlását akadályozó port.
FIGYELEM!
Sürített levegővel végzett tisztítás során mindig viseljen védőszemüveget.
TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
Nem kapcsol be vagy leáll az elektromos szerszám:
- ellenőrizze, hogy megfelelően van csatlakoztatva a tápkábel (6), valamint ellenőrizze a hálózati aljzat áramellátását;
- ellenőriztesse villanyszerelővel a szénkefék állapotát, szükség esetén cserélje ki.
FIGYELEM! A szénkefék cseréjét csak engedélyezett villanyszerelő végezheti!
- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítómühelybe!
SZÁLLÍTÁS:
Az elektromos szerszámot nedvesség, por és apró részecskék okozta szennyeződéstől védő szállítótáskában kell szállítani és tárolni, különösen a szellőző nyilásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják.
GYÁRTÓ:
PROFIX Sp. z o.o.,
Marywilska u. 34,
03-228 Varsó, LENGYELORSZÁG
FIGYELEM! Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva.
PIKTOGRAMOK:
A névleges táblázatban és a tájékoztató címkéken szereplő ábrák magyarázata:
— «Védőszemüveg használata kötelező!»
— «Porvédő maszk használata kötelező!»
— «Hallásvédő használata kötelező!»
— «Il védelmi osztályú készülék dupla szigeteléssel.»
— «A készülék megfelel az EK szabványoknak.»
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!
Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/sokszorosítása tilos!
DT-C2/d_zg/0171/05 Łomna Las: 2021.05.13
(LT) bei yra pagamintas pagal normas:
(CS) a byla(y) vyrobena(y) podle normy(em):
(HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:
EN 60745-1:2009+A11:2010 EN 60745-2-23:2013
EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013
IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2017 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-6:2015 IEC 62321-8:2017
Mariusz Rotuski
- Órizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
- FIGYELEM! Általános munkavédelmi szabályok:
- Munkahelyi biztonság:
- FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
- Elektromos biztonság:
- FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
- Személyi biztonság:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
- Javítás:
- FIGYELEM!
- EGYENES CSISZOLÓ
- MINDEN MÜVELETRE VONATKOZÓ BIZTONSÁGI ÚTMUTATÓK: Visszarúgás és az erre vonatkozó figyelmeztetések:
- A KÉSZÜLÉK FELÉPÍTÉSE ÉS RENDELTETÉSE:
- REZIDUÁLIS KOCKÁZAT:
- TARTOZÉKOK:
- A KÉSZÜLÉK ELEMEI:
- Figyelmeztetések:
- HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:
- CSISZOLÓSZERSZÁMOK RÖGZÍTÉSE:
- ■ Szorítóhüvelyek cseréje
- ■ Tartozék cseréje
- ■ Flexibilis tengely beszerelése
- ■ Tartozék cseréje flexibilis tengely alkalmazásakor
- HASZNÁLAT:
- ■ Bekapcsolás/kikapcsolás
- ■ Fordulatszámszabályozás
- ■ Fordulatszám szabályozására vonatkozó útmutatók
- HASZNÁLATRA VONATKOZÓ ÚTMUTATÓK:
- ■ A szerszám kézben tartása
- ■ Tartozék (lásd I. ábra, 4. oldal)
- TÁROLÁS ÉS KARBANTARTÁS:
- ■ Tisztítás
- FIGYELMEZTETÉS!
- TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
- Nem kapcsol be vagy leáll az elektromos szerszám:
- SZÁLLÍTÁS:
- GYÁRTÓ:
- PIKTOGRAMOK:
- KÖRNYEZETVÉDELEM:
Márka : Tryton
Modell : TMG170
Kategória : Multifunkciós eszköz
