THV20UL - Automata csavarhúzó Tryton - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen THV20UL Tryton PDF formátumban.
| Terméktípus | Akkumulátoros ütvecsavarbehajtó |
| Márka | Tryton |
| Modell | THV20UL |
| Névleges feszültség | 20 V egyenáram |
| Fordulatszám | 0–2400 /perc |
| Ütések frekvenciája | 0–3000 /perc |
| Maximális forgatónyomaték | 150 Nm |
| Gépi csavarok mérete | M4 – M14 |
| Maximális csavarátmérő | 8 mm |
| Szerszámbefogó | 1/4" hatszögletű (hatlapú) befogó |
| Tömeg (akkumulátorral) | 1,78 kg |
| Hangnyomásszint (LpA) | 91,2 dB(A) |
| Hangteljesítményszint (LwA) | 102,2 dB(A) |
| Rezgésszint (EN 62841-2-2) | 15,47 m/s² |
| Akkumulátor típusa | YTHV20AK Li-ion |
| Akkumulátor töltőfeszültsége | 21 V |
| Akkumulátor töltőárama | 1,8 A |
| Töltő tápfeszültsége | 200–240 V, 50 Hz, 50 W |
| Töltési idő | 1 óra |
| Tartozékok | 2 akkumulátor, töltő, övcsipesz, szállítóláda |
| Rendeltetés | Amatőr használatra |
| Karbantartás | Tisztítsa nedves szappanos kendővel, fújja ki a szellőzőnyílásokat |
| Szerviz | PROFIX – eredeti alkatrészek |
Gyakran ismételt kérdések - THV20UL Tryton
Felhasználói kérdések a következőről THV20UL Tryton
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Automata csavarhúzó PDF formátumban ingyenesen! Találja meg kézikönyvét THV20UL - Tryton és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. THV20UL márka Tryton.
HASZNÁLATI ÚTMUTATÓ THV20UL Tryton
HU Használati utasítások AKKUS ÜTVECSAVAROZÓ....39
INSTRUKCJA OBSŁUGI AKUMULATOROWA ZAKRĘTARKA UDAROWA THV20UL
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő
Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok:
Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő
munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Javítás:
a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
b) Semmilyen esetben sem szabad megjavítani a sérült akkumulátorokat. Az akkumulátor javításával kapcsolatos mindennemű műveletet kizárólag a gyártó vagy a márkaszerviz végezhet.
FIGYELEM! AKKUS ÜTVECSAVAROZÓ, biztonságra vonatkozó figyelmeztetések -
Személyi biztonság:
a) A munkavégzés során fülvédőt kell viselni. A zajnak kitett expozíció maradandó halláskárosodást okozhat.
b) Olyan munkavégzés során, ahol a szerszám vagy a csavar rejtett elektromos vezetékre akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni. A tápvezetékkel való érintkezés során az elektromos szerszám összes fém elemei feszültség alá kerülhetnek, ami áramütést okozhat.
c) Megfelelő detektor műszert kell használni a rejtett tápvezetékek lokalizálásához, vagy kikérni a létesítmény adminisztrációjának a segítségét. A feszültség alatt lévő vezetékek megérintése tűz és áramütéshez vezethet. A gázvezeték sérülése robbanáshoz vezethet. A vízvezeték sérülése anyagi károkat eredményez.
d) Tilos azbesztet tartalmazó anyago megmunkálni. Az azbeszt daganatos betegséget okoz.
e) A munkavégzés helyét tisztán kell tartani. Az anyagból keletkezett keverékek különösen veszélyesek. A könnyűfémből keletkezett por meggyulladhat vagy felrobbanhat.
f) Be kell biztosítani a megmunkált tárgyat. Győződjön meg róla, hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált tárgy rögzítése a rögzítőberendezésben vagy a satuban biztonságosabb, mint annak kézbentartása.
g) Erősen kézben kell tartani az elektromos szerszámot és ügyelni a stabil pozícióra. A csavarok meghúzása és meglazítása során rövid idejű magas reakciónyomatékok léphetnek fel.
h) Azonnal ki kell kapcsolni az elektromos szerszámot, ha elakad a szerszám. Fel kell készülni az erős vibráció kialakulására, ami visszaverődést okoz. A szerszám elakad, ha: túl van terhelve az elektromos szerszám, vagy ha elferdül a megmunkált anyagban.
i) Az elektromos szerszám félretevése előtt megvárni, míg teljesen mozdulatlan állapotba kerül. Az elektromos szerszám beragadhat, ami az elektromos szerszám feletti uralom elvesztését eredményezheti.
j) Az elektromos szerszámot kizárólag ezen típus táplálására szolgáló akkumulátorral lehet használni. Más akkumulátor használata testi sérülést és tüzet okozhat.
FIGYELMEZTETÉS! Az akkumulátorok és töltők biztonságos használata.
Az akkumulátorok használata:
a) Kizárólag a gyártó által megadott specifikációnak megfelelő akkumulátort szabad használni. Más akkumulátor használata az akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.
b) FIGYELEM: Az akkumulátor sérülése és helytelen használata esetén robbanógázok kibocsátására is sor kerülhet. Az akkumulátort mindig távol kell tartani a lángtól és megfelelő szellőzést kell biztosítani a töltés során. Nem szabad hosszabb ideig olyan környezetben hagyni, ahol magas hömérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy más olyan helyen, ahol a hömérséklet meghaladja a 40 fokot).
c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell végezni.
d) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.
e) Óvja az akkumulátort a víztől és a nedvességtől.
f) Amennyiben egymás után egynél több akkumulátort szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.
g) Semmilyen esetben sem szabad felnyitni az akkumulátort.
h) Kedvezőtlen feltételek esetén előfordulhat, hogy az akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.
Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.
i) Amikor nem használja az akkumulátort, akkor azt távol kell tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a rövidzárlata megégést vagy tüzet okozhat.
j) Tilos az akkumulátort tűzbe dobni.
k) Tilos a sérült akkumulátort tölteni.
Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz.
Az élettartama lejárta után a természetes környezetre vonatkozó szabályok alapján megsemmisíteni.
E célból vegye ki a teljesen lemerült akkumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.
A töltő használata:
a) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú akkumulátor töltésére szolgáló töltő használata tüzveszélyes.
b) Tilos a töltöt felnyitni.
c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a nedvességtől.
d) Csak 15-25 °C közötti hőmérsékleten tölteni.
e) Semmilyen fémelemet nem szabad a töltőbe helyezni.
A KÉSZÜLÉK FELÉPÍTÉSE ÉS RENDELTETÉSE:
Az akkus ütvecsavarozó anyák, csavarok, facsavarok be- és kicsavarozására szolgálnak a megadott mérettáblázatban és
munkaparamétereknek megfelelő csavarozó fejek alkalmazásával (lásd MÜSZAKI ADATOK). A készülék közvetlen munkafelületet megvilágító beépített LED diódával rendelkezik.
A készülék kizárólag otthoni használatra szolgál. Tilos a szerszámot olyan munkálatokhoz használni, amelyek professzionális szerszám használatát igénylik.
A berendezés minden fentebb megadott rendeltetéstől eltérő használata tilos és az a garancia megszűnését eredményezi, illetve felmenti a gyártót az ilyennemű használat okozta károk felelőssége alól.
A berendezés sajátkezű átalakítása felmenti a gyártót a felhasználóban és a környezetben keletkezett sérülések és károk felelőssége alól.
A rendeltetésnek megfelelő használat ellenére sem lehet teljesen kizárni a maradékkockázat meghatározott tényezőit. A gép szerkezetére és felépítésére való tekintettel a következő veszélyhelyzetek léphetnek fel:
- a forgó munkaeszköz megérintése munkavégzés során kézzel vagy a kezelőszemély ruházatával;
- megégés a munkaeszköz cseréje során (a munkavégzés során a bitfej rendkívül felhevül, az égési sérülések elkerülése végett a bitfej cseréjéhez használjon fogót és védőkesztyűt);
- facsavarok, csavarok visszaverése.
■Tartozékok
- Akkus ütvecsavarozó -1 db.
- Akkumulátor -2 db.
- Töltő -1 db.
- Övakasztó -1 db.
• Rögzítő csavar -1 db. - Hordtáska – 1 db.
• Garancialap - 1 db. - Használati utasítások -1 db.
■A szerszám elemei:

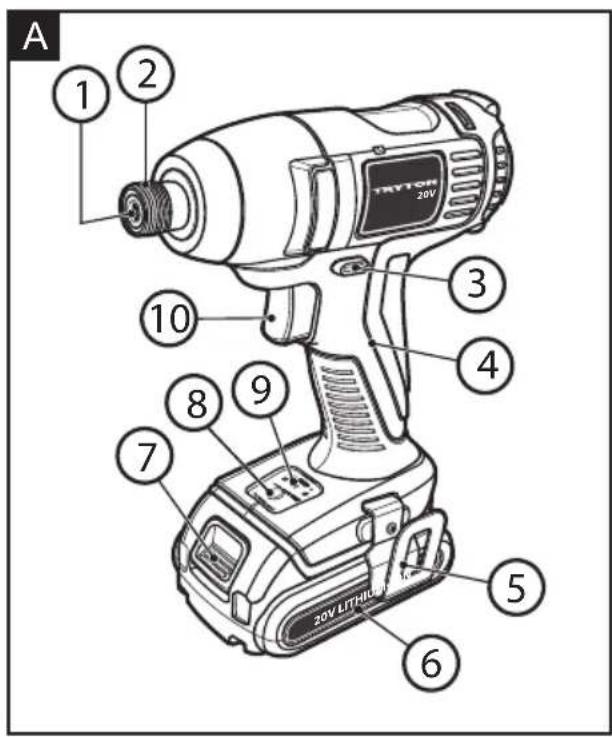

A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:
A. rajz: 1. Szerszámbefogó
- Karmantyú
- Forgásirány kapcsoló
- Markolat
- Övakasztó
- Akkumulátor
- Akkumulátor kioldó gomb
- Segédvilágítás (dióda LED)
- Akkumulátor töltésszint jelző
- Indítógomb
C. rajz: 11. Töltő
E rajz 12. . : Univerzális 1/4"* csavarozó fej befogó
- Csavarozó fej (bitfej)*
- Gömbfejű csavarozó fej*
- Dugókulcsfej csavarok és anyák becsavarozására és kicsavarozására*
*A leírt vagy bemutatott termék nem része a berendezés alapfelszereltségének. A további kiegészítők komplett választékát a katalógusunkban találod.
MÜSZAKI ADATOK:
| Áramfeszültség | 20 V d.c. |
| Forgási sebesség | 0-2400 /perc |
| Ütések száma | 0-3000 /perc |
| Maximális forgási pillanat | 150 Nm |
| Gépcsavar méret | M4 –M14 |
| Max. csavarátmérő | 8 mm |
| Szerszámbefogó | 1/4" hatlap befogású |
| Súly (akkumulátorral) | 1,78 kg |
| Hangnyomás szint (LpA) | 91,2 dB(A) |
| Hangerő szint (LwA) | 102,2 dB(A) |
| K,L,K,bizonytalanság | 3 dB(A) |
| EN 62841-2-2 szabvány szerinti vibrációs szint (K bizonytalanság=1,5 m/s ^2 ) | 15,47 m/s ^2 |
| Az akkumulátor típusa | YTHV20AK Li-ion |
| Akkumulátor töltésfeszültsége | 21 V |
| Akkumulátor kapacitása | 1.8 A |
| Töltő tápfeszültsége | 200-240V, 50 Hz; 50W |
| Töltési idő | 1 óra |
Az említett vibrációs szint representatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt.
Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének biztosítása, a munkatevékenységek sorrendjének megállapítása.
A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.
A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.
Figyelmeztetések:
Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától.
A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).
A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:
Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei megfelelően működnek és nincsenek elakadva, elrepedve vagy megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.
■ Az akkumulátor töltése:
Az akkus ütvecsavarozó részben feltöltött akkumulátorral kerül kiszállításra. Használat előtt töltse fel az akkumulátort a mellékelt töltővel (11). Az első töltés során minimum 1 óra hosszú töltés javasolt.

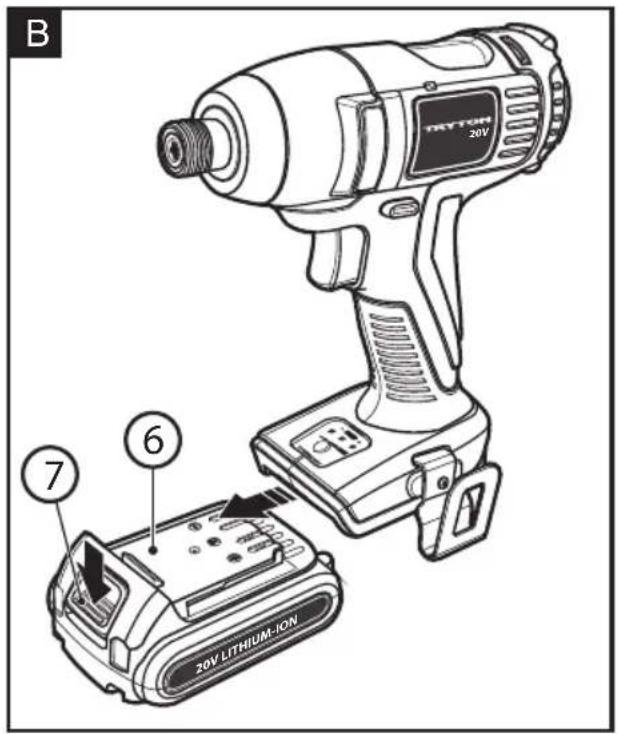

- Nyomja meg az akkumulátor kioldó gombot (7) és vegye ki az akkumulátort (6) az ütvecsavarozóból (B. ábra).

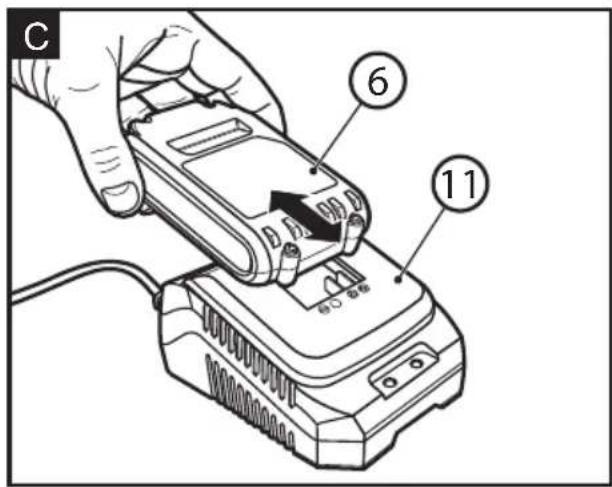

- Csatlakoztassa azakkumulátort (6) a töltőre (11) (lásd a C. ábrát)
- Csatlakoztassa a töltő dugaszát 230-240 V, 50/60Hz elektromos hálózati aljzatra.
■ Akkumulátor töltés jelzése
A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra.
Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van.
Amikor az akkumulátor teljesen feltöltődik, elalszik a piros dióda és kigyullad a zöld dióda.
A töltés haladtával a töltőáram automatikusan csökken. Kb. 1 óra töltést követően a töltőáram minimális szinten stabilizálódik (fenntartó töltés), ami megelőzi a túltöltés és az akkumulátor sérülésének a lehetőségét.
A töltés végeztével kapcsolja le a töltöt a hálózatról és vegye ki az akkumulátort.
FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normál jelenségnek tekinthető.
A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.
Az akkumulátor védve van a teljes lemerüléstől. A beépített védőkapcsoló automatikusan kikapcsolja a készüléket, ha lemerül az akkumulátor. Ebben az esetben már nem forog tovább a csavarbefogó.
FIGYELMEZTETÉS! Ne kapcsolja be a kapcsológombot, ha a védőkapcsoló kikapcsolta a készüléket. Ez az akkumulátor meghibásodását okozhatja.
Az akku hosszú élettartamának megőrzéséhez időben ügyeljen annak újbóli feltöltésére. Ez akkor szükséges, ha észreveszi, hogy az akkus ütvecsavarozó gyengébb teljesítménnyel üzemel.
A MUNKAVÉGZÉS SORÁN:
■ Az akkumulátor behelyezése
Állítsa a forgásirány kapcsolót (3) középső állásba, hogy levédje az elektromos szerszámot a véletlen bekapcsolástól.
Helyezze be a feltöltött akkumulátort (6) elölröl az elektromos szerszám talpába, rögzülésig.
■ Forgásirány beállítása (lásd a D rajz)
A tolókapcsoló (3) segítségével lehet beállítani az akkus ütvecsavarozó forgásirányát, valamint levédeni a véletlen bekapcsolástól.
- Jobbra forgás: A csavar becsavarozásához vagy az anya meghúzásához tolja a forgásirány kapcsolót (3) balra ellenállásig (lásd a készülék hátulján).
- Balra forgás: A csavar kicsavarozásához vagy az anya meglazításához tolja a forgásirány kapcsolót ( ) jobbra ellenállásig 3 (lásd a készülék hátulján).
- Amikor a forgásirány kapcsoló (3) középen helyezkedik el, az indítógomb (10) le van blokkolva.
■ Készülék bekapcsolása / kikapcsolása
Az indítógomb (10) a forgási sebesség folyamatos szabályozásával rendelkezik.
- Az elektromos szerszám bekapcsolásához nyomja meg az indítógombot (10).
- Az elektromos szerszám kikapcsolásához engedje el az indítógombot (10).
■ Fordulatszám beállítása
A bekapcsolt elektromos szerszám fordulatszáma a kapcsológombra (10) kifejtett erőtöl függően fokozatmentesen szabályozható.
A kapcsológomb (10) kisebb erejű megnyomása alacsony fordulatszámot jelent. A nyomáserő fokozásával növekszik a fordulatszám.
■ A készülék használata
A szerszámbefogót (1) és a csavarozó fejet egy áttétellel és ütőmechanizmussal felszerelt elektromos motor hajtja.
A munkavégzés két fázisra osztható: becsavarozás és meghúzás (ütőmechanizmus).
Az ütőmechanizmus bekapcsolását a motort terhelő csavarelakadás idézi elő. Az ütőmechanizmus egyenletes forgó ütésekké alakítja a motor erejét. A csavarok kicsavarozásakor a folyamat fordított sorrendben történik.
■ Segéd világítás
Az ütvecsavarozó közvetlen munkafelületet megvilágító beépített LED diódával (8) rendelkezik. A dióda a kapcsológomb (10) megnyomásával kapcsol be és automatikusan kikapcsol a kapcsológomb elengedésekor.
■ Akkumulátor töltésszint jelző
Az akkuszint jelző (9) az akkumulátor töltési állapotát jelzi a három színes LED dióda segítségével.
Az összes LED dióda világít:
Az akkumulátor teljesen fel van töltve.
A sárga és a piros LED dióda világít:
Az akkumulátor részben van feltöltve.
Csak a piros LED dióda világít:
Lemerült az akkumulátor, fel kell tölteni.
■ Acsavarozófejekrögzítése/cseréje (lásdaz E.ábrát)
FIGYELEM! A készülék véletlenszerű elindulásának megelőzése érdekében a csavarozó fejek rögzítése/cseréje előtt reteszelje a készülék kapcsológombját (10) a forgásirány kapcsoló () középső állásba állításával.3
A szerszámbefogó (1) 1/4" (6,35 mm)-es csavarozó fejek és 1" (25,4 mm) hosszú gömbfejű bitfejek rögzítésére szolgál, mely megkönnyíti a hozzáférést elégséges hely hiánya esetén.
Húzza előre a karmantyút (), tolja be a csavarozó fejet ellenállásig a 2 szerszámbefogóba (), majd engedje el a karmantyút () a csavarozó fej 1 2 rögzítéséhez. A csavarozó fej meghúzásával ellenőrizze a megfelelő rögzítést.
A csavarozó fej (13) gömbfejű bitfejhez (12) használatos univerzális befogóval is rögzíthető.
A csavarozó fej eltávolításához húzza előre a karmantyút (2) és vegye ki a csavarozó fejet.
■ Övakasztó
A praktikus övakasztó (5) az ütvecsavarozó felhasználó övére akasztására szolgál. Az övakasztó egyszerűen felszerelhető az ütvecsavarozó jobb vagy bal oldalára a mellékelt csavarral úgy, hogy az elektromos szerszámot mind a jobb-, mind pedig a balkezes felhasználó könnyedén használni tudja. Ha nincs szükség rá, könnyedén levehető.
■ Használatra vonatkozó útmutatók
FIGYELEM! Az elektromos szerszámot kikapcsolt állapotban kell az anyára/csavarra helyezni. A mozgásban lévő szerszám lecsúszhat az anyáról vagy a csavarfejról.
Anyához, csavarfejhez vagy csavarhoz pontosan passzoló csavarozó fejeket használjon.
A munkavégzés során a csavart anyaggal egy tengelyben tartsa az elektromos szerszámot.
FIGYELMEZTETÉS! Ellenőrizze, hogy a rögzítőelem és/vagy az anyag bírja az ütvecsavarozó által fejtett forgatónyomatékot. A túl nagy forgatónyomaték az elem/anyag elrepedését okozhatja, ami testi sérüléssel fenyeget.
A forgatónyomaték az ütvecsavarozás idejétől függ. A maximálisan elért forgatónyomaték az ütvecsavarozás által elért egyes forgatónyomatékból ered. A maximális forgatónyomaték 6-10 másodpercig tartó ütőmechanizmust követően érhető el. Ezután már csak minimálisan növekszik a meghúzási nyomaték.
Az ütőmechanizmus idejét minden egyes szükséges meghúzási nyomaték esetében külön kell kiszámolni.
A valós meghúzási nyomatékot folyamatosan ellenőrizni kell dinamometrikus kulccsal, mivel a rögzítőerő több tényezőtől is függ, mint pl.
- Feszültség: Majdnem lemerült akkumulátor alacsony feszültsége csökkenti a forgatónyomatékot.
- Dugófej mérete: A nem megfelelő méretű dugófej csökkenti a forgatónyomatékot.
- Csavar mérete: A nagy átmérőjű csavarok általában nagyobb forgatónyomatékot igényelnek. A forgatónyomaték függ továbbá a hosszúságtól, minőségtől és a nyomaték tényezőtől.
- Csavar: Akkor biztosítja a megfelelő forgatónyomatékot, ha nincs berozsdásodva vagy szennyezve a menet.
- Anyag: Az anyag típusa és felülete is befolyásolja a forgatónyomatékot.
- Csavarozási idő: A hosszabb csavarozás növeli a forgatónyomatékot. A csavarozási idő túlságos növelése túlterhelést, a menet elszakadását vagy a rögzítőelem sérülését okozhatja.
TÁROLÁS ÉS KARBANTARTÁS:
Az elektromos szerszám alapjaiban véve nem igényel speciális karbantartási műveletet. Az ütvecsavarozót gyermekektől elzárva, tiszta állapotban kell tárolni, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.
FIGYELEM! A tisztítási és karbantartási műveletek végrehajtása előtt mindig reteszelje a kapcsológombot és húzza ki a töltő tápdugóját a hálózati aljzatból.
A töltöt csak száraz törlőkendővel szabad tisztítani.
Javasolt időnként megtisztítani az ütvecsavarozó szellőzőnyilásait száraz törlőkendővel vagy átfújni kisnyomású sürített levegővel.
A berendezés készülékházát nedves törlőkendővel és kis mennyiségű szappannal kell tisztítani a por és egyéb szennyeződések eltávolításához.Semmilyen tisztítószert vagy oldószert nem szabad használni; ezek káros hatással lehetnek a készülék műanyag elemeire. Ügyelni kell arra, hogy a készülék belsejébe ne kerüljön be víz. Tisztítás után várja meg, míg teljesen megszárad az ütvecsavarozó.
SZÁLLÍTÁS:
Az elektromos szerszámot nedvesség, por és apró részecskék okozta szennyeződéstől védő szállítótáskában kell szállítani és tárolni, különösen a szellőző nyilásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják.
A készülék szállítása és tárolása során állítsa a forgásirány kapcsolót középső állásba (reteszelés). Ezzel megelőzi az elektromos szerszám véletlen elindítását.
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyesalkotórészei negatívan befolyásolják a környezetet és azemberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
GYÁRTÓ:
PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.
FIGYELEM! Műszaki problémák esetén lépjen kapcsolatba a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!
PIKTOGRAMOK:
A névleges táblázatban szereplő rajzok magyarázata:
«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»
«Védőszemüveg használata kötelező!»
«Hallásvédő használata kötelező!»
TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:
| MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA | ||
| Az ütvecsavarozó nem működik. | Nincs tápellátás, sérült motor vagy kapcsológomb. | Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe. |
| Zavar a motor működésében. | Lemerült elem. Töltse fel az akkumulátort. | Cseréltesse ki a szénkeféket a szervizben. |
| Elkopott szénkefék. | ||
A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!
Az alábbi útmutatót szerzőijogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.
DT-C2/d_zg/0385 Łomna Las: 2020.12.29
(PL) DEKLARACJA ZGODNOŚCI WE/UE (RO) DECLARATIE DE CONFORMITATE CE/UE
(LV) EK/ES ATBILSTIBAS DEKLARACIJA (LT) EB/ES ATITIKTIES DEKLARACIJA
(CS) ES/EU PROHLÁŠENÍ O SHODĚ (HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA
(PL) PRODUCENT
(RO) PRODUCĂTOR
(LV) RAŽOTĀJS
(LT) GAMINTOJAS
(CS) VÝROBCE
(HU) GYÁRTÓ
PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa
(PL) Osoba upoważniona do przygotowania dokumentacji technicznej:
(RO) Persoana împuternicită pentru pregătirea documentației tehnice:
(LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:
(LT) Asmuo igaliotas parengti techninę dokumentacija:
(CS) Osoba oprávněna připravit technickou dokumentacji:
(HU) Müszaki dokumentáció elkészítésére meghatalmazott személy:
(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;
(LT) bei yra pagamintas pagal normas:
(CS) a byla(y) vyrobena(y) podle normy(em):
(HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:
EN 62841-1:2015 EN 62841-2-2:2014
EN 55014-1:2017 EN 55014-2:2015
EN 62321-1:2013 EN 62321-2:2014 EN 62321-3-1:2014 EN 62321-4:2014 EN 62321-5:2014 EN 62321-7-1:2015 EN 62321-7-2:2017
EN 62321-6:2015 EN 62321-8:2017
Mariusz Rotuski
- INSTRUKCJA OBSŁUGI AKUMULATOROWA ZAKRĘTARKA UDAROWA THV20UL
- Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
- FIGYELEM! Általános munkavédelmi szabályok:
- Munkahelyi biztonság:
- FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
- Elektromos biztonság:
- FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
- Személyi biztonság:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
- Az elektromos szerszám használata és gondozása:
- Javítás:
- FIGYELEM! AKKUS ÜTVECSAVAROZÓ, biztonságra vonatkozó figyelmeztetések -
- FIGYELMEZTETÉS! Az akkumulátorok és töltők biztonságos használata.
- Az akkumulátorok használata:
- A töltő használata:
- A KÉSZÜLÉK FELÉPÍTÉSE ÉS RENDELTETÉSE:
- A készülék kizárólag otthoni használatra szolgál. Tilos a szerszámot olyan munkálatokhoz használni, amelyek professzionális szerszám használatát igénylik.
- ■Tartozékok
- ■A szerszám elemei:
- Figyelmeztetések:
- A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:
- ■ Az akkumulátor töltése:
- ■ Akkumulátor töltés jelzése
- A töltés végeztével kapcsolja le a töltöt a hálózatról és vegye ki az akkumulátort.
- A MUNKAVÉGZÉS SORÁN:
- ■ Az akkumulátor behelyezése
- ■ Forgásirány beállítása (lásd a D rajz)
- ■ Készülék bekapcsolása / kikapcsolása
- ■ Fordulatszám beállítása
- ■ A készülék használata
- ■ Segéd világítás
- ■ Akkumulátor töltésszint jelző
- Az összes LED dióda világít:
- A sárga és a piros LED dióda világít:
- Csak a piros LED dióda világít:
- ■ Acsavarozófejekrögzítése/cseréje (lásdaz E.ábrát)
- ■ Övakasztó
- ■ Használatra vonatkozó útmutatók
- TÁROLÁS ÉS KARBANTARTÁS:
- SZÁLLÍTÁS:
- KÖRNYEZETVÉDELEM:
- GYÁRTÓ:
- PIKTOGRAMOK:
- PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa
Márka : Tryton
Modell : THV20UL
Kategória : Automata csavarhúzó
