TUV36 - Automata csavarhúzó Tryton - Ingyenes használati útmutató

Termék típusa	Akkumulátoros csavarozó
Modell	TUV36
Márka	Tryton
Tápfeszültség	DC 3,6 V
Fordulatszám (üresjárat)	210 ford./perc
Maximális nyomaték	2,5 Nm
Maximális fúrási átmérő fában	4 mm
Súly	0,4 kg
Akku típusa	Li-ion
Akku kapacitása	Beépített
Töltési idő	3-5 óra
Akku töltőfeszültsége	DC 5 V
Töltőáram	600 mA
Töltő tápfeszültsége	~100-240 V, 50-60 Hz
Töltő teljesítménye	12 W
Hangnyomásszint (LpA)	56,4 dB(A) ±3 dB
Hangteljesítményszint (LwA)	67,4 dB(A) ±3 dB
Rezgési szint (EN 62841-2-2)	1,45 m/s² (K=1,5 m/s²)
Nyomaték beállítás	8 fokozatú tengelykapcsoló gomb
Forgásirány	Jobbra/balra (csúszókapcsoló)
LED világítás	Igen, beépített munkaterületet megvilágító dióda
Forgatható fogantyú	2 állású
Szerszámbefogó	Gyorskioldó, rögzítő hüvely
Tartozékok	Csavarozó, töltő, mágneses bitfej, bitek (PZ1, PH1, PH2, SL5, SL6), fúrók (HSS 2;2,5;3;3,5;4 mm), garanciajegy, használati útmutató
Rendeltetés	Csavarok becsavarásához/kicsavarásához és lyukak fúrásához fában és műanyagokban (hobbi használatra)
Biztonság	Használjon védőszemüveget, fülvédőt, porvédő maszkot
Karbantartás	Tisztítsa száraz ruhával, időnként fújja ki a szellőzőnyílásokat, ne használjon oldószereket
Tárolási feltételek	Száraz helyen, gyermekektől elzárva, nedvességtől és portól védve

Gyakran ismételt kérdések - TUV36 Tryton

Hogyan töltsem fel a Tryton TUV36 csavarozó akkumulátorát?

Csatlakoztassa a töltő kábelét a csavarozó töltőaljzatához (8), majd dugja a töltőt a ~100-240V hálózati aljzatba. Töltés közben a kijelzőn (5) piros LED világít. A teljes töltés 3-5 órát vesz igénybe. Amikor a LED kialszik, az akkumulátor fel van töltve.

Hogyan cseréljem ki a bitet vagy fúrót a csavarozóban?

Először állítsa a forgásirány kapcsolót (6) középső állásba, hogy lezárja a kapcsolót. Húzza előre a rögzítő hüvelyt (2), vegye ki a régi szerszámot, helyezze be az újat (pl. bitet a mágneses bitfejbe), majd engedje el a hüvelyt. Ellenőrizze, hogy a szerszám rögzítve van.

Hogyan állítsam be a nyomatékot a csavarozón?

A tengelykapcsoló beállító gombjával (3) válasszon ki egyet a 8 pozíció közül (1 - legkisebb nyomaték, 8 - legnagyobb). Mindig alacsony nyomatékkal kezdje, és fokozatosan növelje. Fúráshoz állítsa a gombot a maximális nyomatékra (fúró szimbólum).

Hogyan változtassam meg a csavarozó forgási irányát?

Tolja a forgásirány kapcsolót (6) jobbra (a készülék hátuljáról nézve) a jobb forgásirányhoz (becsavarás), balra a bal forgásirányhoz (kicsavarás). Amikor a kapcsoló középső állásban van, a kapcsoló (9) le van zárva.

Mit jelent az akkumulátor kapacitás kijelző a csavarozón?

A kijelző (5) három LED-del rendelkezik: mindegyik világít – az akkumulátor teljesen feltöltve; sárga és piros – elégségesen feltöltve; csak piros – az akkumulátor lemerült, fel kell tölteni.

Használható a csavarozó fém fúrására?

Nem, a Tryton TUV36 csavarozó kizárólag fában és műanyagokban való fúrásra alkalmas. Maximális fúrási átmérő fában 4 mm. Nem használható fémhez, mert károsíthatja a szerszámot.

Hogyan tisztítsam és tartsam karban a csavarozót?

Tisztítás előtt vegye ki a töltőt. Tisztítsa a házat nedves ruhával kevés szappannal, a szellőzőnyílásokat száraz ecsettel vagy sűrített levegővel. Ne használjon oldószereket vagy vizet a belsejében. Tárolja száraz, tiszta helyen.

Mit tegyek, ha a csavarozó nem működik feltöltött akkumulátor esetén?

Ellenőrizze, hogy a forgásirány kapcsoló (6) nincs-e középső állásban (zárás). Ha igen, állítsa jobbra vagy balra. Ha továbbra sem működik, lépjen kapcsolatba a PROFIX hivatalos szervizzel.

Milyen tartozékok járnak a Tryton TUV36 csavarozóhoz?

A szett tartalma: csavarozó, töltő, mágneses bitfej, 5 bit (PZ1, PH1, PH2, SL5, SL6), 5 HSS fúró (2; 2,5; 3; 3,5; 4 mm), garanciajegy és használati útmutató.

Hogyan ártalmatlanítsam a lítium-ion akkumulátort élettartamának végén?

Az akkumulátort teljesen le kell meríteni, ki kell venni a készülékből, és le kell adni egy használt elemgyűjtő ponton vagy abban a boltban, ahol vásárolta. Tilos tűzbe dobni vagy háztartási hulladékba tenni. Környezetre káros lítiumot tartalmaz.

HASZNÁLATI ÚTMUTATÓ TUV36 Tryton

HU Használati utasítások AKKUS CSAVAROZÓ 36

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.

Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!

FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság;

a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.

FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázatal!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.

f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!

j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.

1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELMEZTETÉS! A szerszám biztonságos használatára vonatkozó figyelmeztetések.

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELMEZTETÉS! AKKUS CSAVAROZÓ, biztonságra vonatkozó figyelmeztetések.

Személyi biztonság:

a) A berendezés használata során fülvédőt kell viselni. A zajnak kitett expozíció halláskárosodást okozhat.
b) Olyan munkavégzés során, ahol a munkaszerszám vagy a csavar rejtett elektromos vezetékbe akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni. A tápvezetékkel való érintkezés során az elektromos szerszám összes fém eleme feszültség alá kerülhet, ami áramütést okozhat.
c) Megfelelő faldetektort kell használni a falban lévő vezetékek lokalizálásához, vagy kikérni a létesítmény fenntartójának a segítségét. A feszültség alatt lévő vezetékek megérintése tüzet és áramütést okozhat. A gázvezeték sérülése robbanáshoz vezethet. A vízvezeték sérülése anyagot károkat okoz.
d) Tilos azbeszt tartalmú anyagokat megmunkálni. Az azbeszt daganatos megbetegedéseket okoz.
e) A munkavégzéshelyét tisztán kell tartani. Az anyagokkeverékei különösen veszélyesek. A könnyűfém por meggyulladhat vagy felrobbanhat.
f) Biztosítsa be a megmunkált anyagot. Győződjön meg róla, hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált anyag rögzítése a rögzítőberendezésen vagy a satuban biztonságosabb, mint azt a kézben tartani.
g) A munkavégzés során erősen kell fogni az elektromos szerszámot és ügyelni kell a stabil pozícióra. A csavarok meghúzása és kilazítása során rövid idejű nagy reakciónyomatékok léphetnek fel.
h) Azonnal ki kell kapcsolni az elektromos szerszámot, ha elakad a szerszám. Fel kell készülni az erős vibrációra, ami a gép visszarúgását okozhatja. A szerszám akkor akad el, ha: túl van terhelve az elektromos szerszám, vagy ha elferdül a megmunkált anyagban.
i) Az elektromos szerszám félretevése előtt várja meg, míg az teljesen mozdulatlan állapotba kerül. Az elektromos szerszám elakadhat, ami az elektromos szerszám feletti uralom elvesztéséhez vezethet.
j) Az elektromos szerszámot kizárólag a szerszámhoz használatos akkumulátorral együtt szabad használni. Más elem vagy akkumulátor használata testi sérülést vagy tüzet okozhat.

FIGYELMEZTETÉS! Az akkumulátorok és töltők biztonságos használata.

Akkumulátorok használata:

a) Kizárólag a gyártó által megadott specifikaciónak megfelelő akkumulátort szabad használni. Más akkumulátor használata az

akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.

b) FIGYELEM: Az akkumulátor sérülése és helytelen használata esetén robbanógázok kibocsátására is sor kerülhet. Az akkumulátort mindig távol kell tartani a lángtól és megfelelő szellőzést kell biztosítani a töltés során. Nem szabad hosszabb ideig olyan környezetben hagyni, ahol magas hömérséklet uralkodik (napsütötte helyeken, fütőtestek közelében vagy más olyan helyen, ahol a hömérséklet meghaladja a 40 fokot).
c) Az akkumulátor töltését 15-25 °C közötti hömérsékleten kell végezni.
d) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.
e) Óvja az akkumulátort a víztől és a nedvességtől.
f) Amennyiben egymás után egynél több akkumulátort szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.
g) Semmilyen esetben sem szabad felnyitni az akkumulátort.
h) Kedvezőtlen feltételek esetén előfordulhat, hogy az akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.

Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.

i) Amikor nem használja az akkumulátort, akkor azt távol kell tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a rövidzárlata megégést vagy tüzet okozhat.

j) Tilos az akkumulátort tüzbe dobni.
k) Tilos sérült akkumulátort tölteni.

Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz.

Az élettartama lejárta után a természetes környezetre vonatkozó szabályok alapján kell megsemmisíteni.

E célból vegye ki a teljesen lemerült akkumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.

Töltő használata:

a) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú elem és akkumulátor töltésére szolgáló töltő használata tűzveszélyes.
b) Tilos a töltöt felnyitni.
c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a nedvességtől.
d) Csak 15-25 °C közötti hömérsékleten szabad tölteni.
e) Semmilyen fémelemet nem szabad a töltőbe helyezni.

AZ AKKUS CSAVAROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

A beépített akkuval felszerelt akkus csavarozó csavarok ki- és becsavarozására, valamint legfeljebb 4 mm átmérőjű és 60 mm mélységű csavarok becsavarozására szolgáló lyukak fúrására szolgál fa, műanyag stb. anyagokba. A berendezés kétpozíciós forgatható markolattal rendelkezik, melynek segítségével még a nehezen hozzáférhető helyen is lehetőség nyílik a csavarok egyszerű és gyors becsavarozására, valamint beépített LED diódával a munkaterületet közvetlenül megvilágítására.

Az akkus csavarozó kizárólag hobbi jellegű használatra szolgál. Tilos a szerszámot olyan munkálatokhoz használni, melyek professzionális szerszámot igényelnek.

A berendezés minden fentebb megadott rendeltetéstől eltérő használata tilos és az a garancia elvesztését eredményezi, valamint felmenti a gyártót az ebből a használatból keletkező károk felelőssége alól.

A berendezés felhasználója által végrehajtott bárminemű módosítás felmenti a gyártót a felhasználón és a környezetében okozott sérülések és károk felelőssége alól.
A rendeltetésszerű felhasználás ellenére sem lehet teljesen kizárni a reziduális kockázati tényezőket. A berendezés szerkezetére és felépítésére való tekintettel a következő veszélyek léphetnek fel:

• a forgásban lévő fúró megérintése a kezelőszemély kezével vagy ruhájával;
• égési sérülés a fúró cseréje során (a munkavégzés során a fúró nagyon felhevül, a megégés megelőzése érdekében a fúró cseréje során munkakesztyűt kell viselni);
• a megmunkált anyag vagy a megmunkált anyag egy részének a felverődése;
• a fúró elferdülése/eltörése.

■ Tartozékok

• Akkus csavarozó -1 db
  • Töltö -1 db
• Fúró és csavarozó bit készlet:

- mágneses bitszár 1/4" befogással -1 db

• bitek - 5 db (PZ1, PH1, PH2, SL5, SL6)
• fúrók- 5 db (HSS2; HSS2,5; HSS3; HSS3,5; HSS4)

• Garanciakártya -1 db
- Használati utasítások -1 db

■ A berendezés elemei

A berendezés elemeinek a számozása a használati útmutató oldalain bemutatott ábrákra vonatkoznak:

A ábra Szerszámbefogó 1.

1. Reteszelő hüvely
2. Fordulatszám szabályozó forgatógomb
3. Kioldógomb
4. Akkuszint jelző
5. Forgásirány kapcsológomb
6. Forgatható markolat
7. Töltő csatlakoztatása

8. Kapcsológomb

9. Utánvilágítás (LED dióda)

10. Fúró és csavarozó bit készlet
11. Töltő

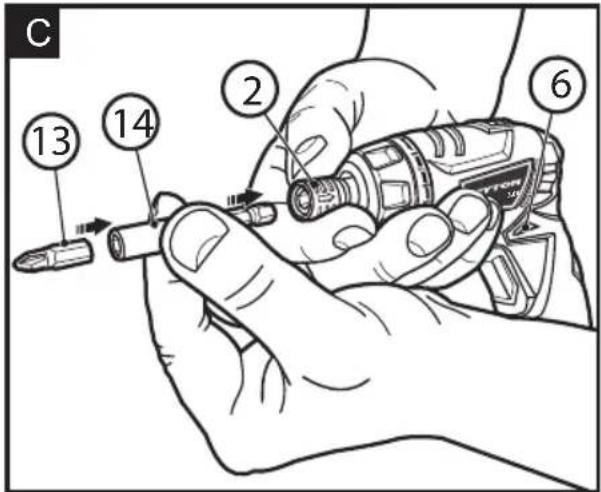

Cábra Csavarozófej (bit) 13.

1. Mágneses bitszár

MÜSZAKI ADATOK:

Tápfeszültség	DC 3,6 V
Fordulatszám	n_n = 210/min
Max forgatónyomaték	2,5 Nm
Maximális fúrásátmérő (fa)	4 mm
Tömeg	0,4 kg
Zajnyomásszint (LpA)	56,4 dB(A)
Zajteljesítmény (LwA)	67,4 dB(A), ±3dB(A)
EN 62841-2-2 szerinti vibráció(mérési tolerancia K=1,5 m/s2)	1,45 m/s2
Akkumulátor típus	Li-ion
Akkumulátor töltőfeszültség	DC 5 V
Akkumulátor töltőáram	600mA
Töltő töltőfeszültsége	~100-240V, 50-60 Hz; 12W
Töltési idő	3-5 h

A megadott rezgésszint az elektromos szerszám alapvető felhasználásaira vonatkozik. Ha az elektromos szerszám más célokra vagy más munkaeszközökkel kerül felhasználásra, valamint nem lesz megfelelően karbantartva, a rezgésszint eltérhet a megadott szinttől. A fent megadott okok a teljes munkaidő alatt fokozhatják a rezgésszintet. További óvintézkedéseket kell bevezetni a kezelőszemély rezgés expozíciótól való védelme érdekében, pl. az elektromos szerszámok és a munkaszerszámok karbantartása, a kezek megfelelő hőmérsékletének a biztosítása, a munkálatok sorrendjének a megállapítása.

A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.

A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:

Minden használat előtt ellenőrizze, hogy a szerszám mozgó részei megfelelően működnek és nincsenek elakadva, megrepedve vagy megsérülve, ami befolyásolhatná a szerszám megfelelő működését. A sérült szerszámot használat előtt meg kell javíttatni.

■ Az akkumulátor töltése (A. ábra)

Az akkus csavarozó félig feltöltött akkumulátorral kerül kiszállításra. Használat előtt teljesen fel kell tölteni az akkumulátort a mellékelt töltővel (12). Az első töltés alkalmával legalább 3 óra hosszú töltés ajánlott.

Csatlakoztassa a töltővezeték dugaszát (8), majd csatlakoztassa a töltőt (12) a \~230 V, 50Hz hálózati aljzatra.

■ Akkuszint jelzése

Az akkumulátor töltés jelzön (5) világító piros dióda arról informál, hogy a töltés folyamatban van.

A töltés haladtával a töltőáram automatikusan csökken. Kb. 3 óra elteltével a töltőáram a minimális szinten stabilizálódik (fenntartó töltés), ami megelőzi a túltöltés és az akkumulátor sérülésének a lehetőségét.

FIGYELEM! A töltés folyamán az akkumulátor enyhén felhevülhet, ez normál szituációnak tekinthető.

Amennyiben az akku teljesen feltöltödik, elalszik a piros dióda.

A töltés végeztével kapcsolja le a töltőt.

A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.

Az akkumulátor védve van a teljes lemerüléstől. A beépített védőkapcsoló automatikusan kikapcsolja a készüléket, ha lemerül az akkumulátor. Ekkor már nem forog tovább a bit csavarbefogó.

FIGYELMEZTETÉS! Ne kapcsolja be a kapcsológombot, ha a védőkapcsoló kikapcsolta a berendezést. Ez az akkumulátor sérülését okozhatja.

Az akkumulátor hosszú élettartama céljából időben ügyelni kell annak újbóli feltöltésére. Ez akkor szükséges, ha észreveszi, hogy az akkus csavarozó gyengébb teljesítményen üzemel.

HASZNÁLAT:

■ A berendezés bekapcsolása/kikapcsolása

- Az elektromos szerszám bekapcsolásához nyomja meg a kapcsológombot (9).

- A szerszám leállításához engedje el a kapcsológombot (9).

■ Akkuszint jelző(A ábra)

Az akkuszint jelző (5) az akkumulátor töltési állapotát jelzi a három színes LED dióda segítségével.

Az összes LED dióda világít:

Az akkumulátor teljesen fel van töltve.

A sárga és a piros LED dióda világít:

Az akkumulátor részben van feltöltve.

Csak a piros dióda világít:

Lemerült az akkumulátor, fel kell tölteni.

■ Utánvilágítás

A csavarozó egy munkafelületet közvetlenül megvilágító beépített LED diódával (10) rendelkezik. A dióda a kapcsológomb (10) megnyomásával kapcsol be és automatikusan kikapcsol a kapcsológomb elengedésekor.

■ Forgatónyomaték kiválasztása

A csavarozó egy fordulatszám szabályozó forgatógombbal rendelkezik (3), amelyik a forgatónyomaték beállítására szolgál a csavarok becsavarozásakor A gyűrűn 8 pozíció van bejelölve A gyűrű beállítása a . kiválasztott állásban (1 és 8 között) a fordulatszám szabályozó fix beállítását eredményezi a meghatározott forgatónyomatékon Ez. megvéd a csavar túl mélyre csavarozásától, vagy a csavar sérülésétől. A különböző csavarokhoz és a különböző anyagokhoz eltérő forgatónyomatékokat kell használni.

A csavarozást mindig kis forgatónyomatékon kell elkezdeni és fokozatosan kell növelni a nyomatékot, egészen a kívánt eredmény eléréséig.

Fába, műanyagba fúráshoz a fordulatszám szabályozó forgatógombot (3) ajellel jelölt maximális forgatónyomatékra kell állítani.

■ Forgásiránykiválasztása (lásd a B ábrát)

A tolókapcsoló (6) segítségével lehet beállítani az akkus csavarozó forgásirányát, valamint levédeni a véletlen bekapcsolástól.

• A jobb oldali csavarozás beállításához tolja jobbra a kapcsológomb tolókáját hátuljáról nézve(6) (a berendezés ).
• A bal oldali csavarozás beállításához tolja balra a kapcsológomb tolókáját (6) (a berendezéshátuljáról nézve).
• Ha a forgásirány kapcsoló (6) középső állásban van, akkor a kapcsológomb reteszelt állapotban található(9).

A fúráshoz és a csavarok becsavarozásához a jobb forgásirányt kell beállítani. A fúró kihúzásához, az elakadt fúró kivételéhez és a csavarok kicsavarozásához a bal forgásirányt kell beállítani.

■ Bitfej csere (lásd a C ábrát)

FIGYELEM! A berendezés véletlenszerű elindulásának a megelőzése érdekében a csavarozófejek csere előtt reteszelje a berendezés kapcsológombját (9), a forgásirány kapcsoló (6) középső állásba állításával.

Tegye be a bitet (13) a mágneses bitszárba (14). Húzza előre a reteszelő orsót (2) és tegye be a mágneses bitszárat (14) a szerszámbefogóba (1). Engedje el a reteszelő hüvelyt és a munkaszerszám meghúzásával ellenőrizze, hogy rögzült-e.

A hex befogójú fúrókat mágneses bitszárak nélkül közvetlenül behelyezheti a szerszámbefogóba.

A csavarozó bitfejek eltávolításához újra húzza előre a reteszelő hüvelyt (2) és vegye ki a csavarozófejet.

■ Markolat pozíciójának a módosítása

A 2 pozícióban állítható markolat (lásd a D-E ábrákat) növeli a szerszám univerzális felhasználását és megkönnyíti a nehezen hozzáférhető helyen való használatát.

FIGYELEM! A berendezés véletlenszerű elindulásának a megelőzése érdekében a markolat pozíciójának a módosítása előtt reteszelje a berendezés kapcsológombját (9), a forgásirány kapcsoló (6) középső állásba állításával.

A markolat pozíciójának a módosításához nyomja meg a kioldó gombot (4) és állítsa a markolatot (7) a kívánt pozícióba. Ezután oldja ki a kioldó gombot (4).

FIGYELEM! A szerszám elindítása előtt ellenőrizze, hogy a markolat leblokkolt a kívánt beállításban.

■ Csavarok becsavarása

A csavarozófejek méret és forma jelöléssel rendelkeznek. Ha nem ismered a csavarozófej méretét, a csavarozás megkezdése előtt ellenőrizd, hogy a bitfej passzol-e a csavar fejéhez.

Önmetsző csavarokat ajánlott használni (pl. torx, kereszt), melyek biztonságos munkavégzést garantálnak.

Elóbb egy csavarvezető nyílást ajánlatos végezni, a csavar hosszánál kicsit mélyebbet és a csavarmenet külső átmérőjénél kicsit kisebb átmérővel. Abban az esetben, ha a csavar egy anyag szélének a szomszédságában található, a csavarvezető nyílás elkészítése megelőzi az anyag véletlenszerű lepattogzását.

Ha nehezen megy a becsavarozás, ki kell csavarni a csavart és egy kicsit meg kell nagyobbítani a csavarvezető nyílást.

Ha továbbra is nehézséget okoz a csavar becsavarozása (ami kemény

fajtájú fa esetében fordulhat elő), próbáljon kenőanyagot használni (pl. folyékony szappant). Megfelelő nyomást kell fejteni a csavarozóra, hogy elkerülje a csavarozó fej csavarfejhez viszonyított elfordulását.

FIGYELEM! Pontosana csavarfejhez passzoló csavarozó fejet használjon. A csavarfoglalat sérülése lehetetlenné teheti a csavar becsavarozását és kicsavarozását.

■ Vezetőnyilások fúrása

1. Mély nyilások fúrásához fokozatosan kell fúrni, kisebb mélységekre, majd kihúzni a fúrót a nyilásból, hogy lehetővé tegye a forgács eltávolítását a nyilásból.
2. Nagy átmérőjű nyílás fúrását ajánlatos egy kisebb nyílás fúrásával kezdeni, majd azt a kívánt méretre bővíteni. Ez megelőzi a csavarozó esetleges túlterhelését.
3. Ha a fúrás során beragad a fúró, azonnal ki kell kapcsolni a csavarozót, hogy elkerülje annak megsérülését. A forgásirány kapcsoló segítségével távolítsa el a fúrót a lyukból.
4. A csavarozót a fúrt nyilással egy tengelyben kell tartani. A fúrót a megmunkált anyaghoz képest egyenes szögben kell beállítani. Abban az esetben, ha nem sikerül megtartani az egyenes szöget, beragadhat vagy eltörhet a fúró a nyilásban, szélsőséges esetben pedig akár ez a kezelőszemély sérüléséhez is vezethet.

TÁROLÁS ÉS KARBANTARTÁS:

Az elektromos szerszám alapjaiban véve nem igényel speciális karbantartási műveletet. A csavarozót gyermekektől elzárva, tiszta állapotban kell tárolni, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.

FIGYELEM: A tisztítási és karbantartási műveletek végrehajtása előtt mindig húzza ki a csavarozó tápdugóját a hálózati aljzatból.

A töltöt csak száraz törlőkendővel szabad tisztítani.

Javasolt idönként megtisztítani a szellőzönyilásokat száraz törlökendővel vagy átfújni kisnyomású sürített levegővel.

A berendezés készülékházát nedves törlőkendővel és esetleg szappannal kell megtisztítani a por és egyéb szennyeződések eltávolításához. Semmilyen tisztítószert vagy oldószert ne használjon; sérülést okozhatnak a berendezés műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe. Tisztítás után várja meg, míg teljesen megszárad a csavarozó.

SZÁLLÍTÁS:

Az elektromos szerszámot a nedvesség, a por és az apró részecskék okozta szennyeződéstől védő szállító csomagolásban kell szállítani és tárolni, különösen a szellőző nyílásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják. A berendezés szállítása és tárolása során állítsa a menetirány kapcsolót középső állásba (reteszelés). Ezzel megelőzi az elektromos szerszám véletlen elindítását.

TIPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

Ha az akkumulátor töltése nem lehetséges, ellenőrizze, hogy megfelelően érintkezik a töltő érintkezőjével és van áram.

Ha továbbra sincs lehetőség az akkumulátor töltésére, küldje el a töltöt és a csavarozót a garanciakártyán megadott cimen lévő szervizbe.

KÖRNYEZETVÉDELEM:

FIGYELEM! A bemutatott jel azt jelenti, hogy tilos az elhasznált készüléket háztartási hulladékokkal együtt eltávolítani (pénzbírság kockázata). Az elektromos és elektronikus készülékben található veszélyes összetevők negatív hatássalvannak a természetes élővilágra és az emberiegészségre.

A háztartásnak hozzá kell járulnia azelhasznált készülékújrahasznosításához. Lengyelországban és Európában kidolgozás alatt van, vagy már

létezik az elhasznált készülékek begyűjtési rendszere, melynek keretein belül a fenti készülék összes értékesítési pontja köteles átvenni az elhasznált készüléket. Továbbá más begyűjtési helyek is üzemelnek.

PRODUCENT:

PROFIX Sp. z o.o.

ul. Marywilska 34,

03-228 Warszawa, Lengyelország

A jelen készülék megfelel a belföldi és az európai követelményeknek, valamint a biztonsági irányelveknek.

FIGYELEM! A termék bárminemű javítását kizárólag szakember végezheti eredeti alkatrészek felhasználásával.

JELEK:

A készülék adattábláján és a tájékoztató matricákon lévő ikonok magyarázata:

— « » A készülék elindítása előtt olvassa el a használati útmutatót

— « » Mindig viseljen védőszemüveget

- « » Fülvédőt kell használni

- «Porvédő maszk használata kötelező!»

A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!

Az alábbi útmutatót szerzői jogok védik. Annakmásolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

DT-C2/d_zg/0147/07

Łomna Las: 2022.08.10

(LT) Asmuo lgallotas parengti technine dokumentacija:
(CS) Osoba oprávněna přípravlt technickou dokumentacji:
(HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:
