Ierīces tips	Daudzfunkcionāls instruments (taisnais slīpmašīna)
Modelis	TMG170
Zīmols	Tryton
Nominālais spriegums	220-240 V
Nominālā frekvence	50 Hz
Patērētā jauda	170 W
Rotācijas ātrums	8000-35000 apgr./min (vienmērīga regulēšana)
Skavas bukses diametrs	2,3 mm un 3,2 mm
Aizsardzības klase	II (dubultā izolācija)
Barošanas vada garums	2 m
Masa	2,0 kg
Trokšņa līmenis (akustiskais spiediens)	73 dB(A)
Akustiskā jaudas līmenis	84 dB(A)
Vibrācijas līmenis (rokas-plaukstas metode)	3,74 m/s²
Pielietojums	Slīpēšana, gravēšana, izlīdzināšana, suku tīrīšana, pulēšana, griešana, urbšana, frēzēšana
Iekļautie piederumi	Elastīgais vārpsta, 2 skavas bukses, slīpēšanas serde 13 mm, slīpēšanas lentes 13 mm (4 gab.), urbji 2,3 un 3,2 mm, griešanas diski (8 gab.), smilšpapīrs Φ19 mm (3 gab.), filca pulēšanas diski Φ13 un Φ22 mm (pa 2 gab.), dimanta frēzes Φ3,2 mm (2 gab.), alumīnija oksīda slīpēšanas akmeņi Φ3,2 mm (10 gab.), asināmais akmens, atslēgas, transporta koferis
Apstrādājamie materiāli	Koksne, metāls, plastmasas, minerāli, stikls, keramika
Apkope	Tīrīt ar mitru drānu ar ziepēm; izpūst ventilācijas atveres ar sausu saspiestu gaisu
Drošība	Lietot aizsargbrilles, putekļu masku, dzirdes aizsargus; neizmantot mitrā vidē; ogļu suku nomaiņa tikai elektriķim
Serviss	Garantijas un pēcgarantijas remontu veic PROFIX serviss

Bieži uzdotie jautājumi - TMG170 Tryton

Kā nomainīt skavas buksi Tryton TMG170 slīpmašīnā?

Nospiediet vārpstas bloķēšanas pogu (3) un turiet to. Ar roku pagrieziet skavas bukses uzgriezni (1), līdz bloķētājs nofiksējas. Atskrūvējiet uzgriezni bultiņas P virzienā un noņemiet to. Noņemiet veco buksi, ievietojiet jaunu atbilstoša izmēra (2,3 mm vai 3,2 mm) un pieskrūvējiet uzgriezni ar pirkstiem bultiņas D virzienā. Nepievelciet līdz galam bez uzstādīta piederuma.

Kā uzstādīt elastīgo vārpstu TMG170 slīpmašīnā?

Atskrūvējiet korpusa uzgriezni (2) slīpmašīnas priekšpusē. Atskrūvējiet skavas bukses uzgriezni (1). Ievietojiet elastīgās vārpstas asi (8) skavas buksē (14). Nospiediet vārpstas bloķētāju un pievelciet bukses uzgriezni. Pieskrūvējiet elastīgās vārpstas uzgriezni (9) pie slīpmašīnas.

Kādi ir ieteicamie apgriezienu ātrumi dažādiem darbiem?

Pulēšanai izmantojiet zemu ātrumu (≤15000 apgr./min). Cietu materiālu (koks, metāls, stikls) griešanai un slīpēšanai izmantojiet lielu ātrumu. Suku tīrīšanai izvēlieties mazākus apgriezienus, lai izvairītos no stiepļu izkrišanas. Regulēšana notiek vienmērīgi ar grozāmo pogu (5) diapazonā no 8000 līdz 35000 apgr./min.

Kā notīrīt Tryton TMG170 slīpmašīnu?

Pirms tīrīšanas atvienojiet ierīci no barošanas avota. Noslaukiet korpusu ar tīru, mitru drānu ar ziepēm. Neizmantojiet šķīdinātājus vai tīrīšanas līdzekļus. Izpūtiet ventilācijas atveres ar sausu saspiestu zema spiediena gaisu, valkājot aizsargbrilles.

Ko darīt, ja slīpmašīna neieslēdzas vai pārtrauc darbu?

Pārbaudiet, vai barošanas vads (6) ir pareizi pievienots un vai kontaktligzdā ir spriegums. Ja problēma nepazūd, lieciet elektriķim pārbaudīt ogļu suku stāvokli. Ja joprojām nedarbojas, nosūtiet ierīci uz PROFIX servisu.

Kādi personīgie aizsardzības līdzekļi jāizmanto, strādājot ar instrumentu?

Vienmēr nēsājiet aizsargbrilles. Izmantojiet putekļu masku putekļainu darbu laikā un dzirdes aizsargus ilgstošas lietošanas gadījumā. Izvairieties no vaļīga apģērba un rotaslietām, lai tās netiktu ievilktas kustīgajās daļās.

Vai slīpmašīnu var izmantot ģipša apstrādei?

Nē. Instruments nav paredzēts ģipša virsmu vai ļoti putekļainu materiālu apstrādei. Smalki putekļi var aizsprostot ventilācijas atveres, izraisot pārkaršanu un motora bojājumus.

Kā pareizi turēt instrumentu precīzu darbu laikā?

Precīziem darbiem (piem., gravēšanai) turiet instrumentu kā pildspalvu – starp īkšķi un rādītājpirkstu. Smagākām darbībām, piemēram, slīpēšanai, satveriet to kā āmura kātu. Neaizsedziet ar roku ventilācijas atveres.

Vai komplektā ir teleskopiskais statīvs?

Teleskopiskais statīvs (16) ir papildu piederums un neietilpst standarta piegādes komplektācijā. To var iegādāties atsevišķi. Komplektā ietilpst transporta koferis (17) uzglabāšanai.

Kādas apkopes darbības jāveic regulāri?

Pēc katras lietošanas iztīriet korpusu un izpūtiet ventilācijas atveres. Pārbaudiet ogļu suku stāvokli ik pēc dažiem mēnešiem. Uzglabājiet instrumentu sausā vietā, oriģinālajā koferī, bērniem nepieejamā vietā. Izvairieties no mitruma un putekļiem.

LIETOŠANAS INSTRUKCIJA TMG170 Tryton

Saglabā instrukciju varbūtējai turpmākai lietošanai.

BRĪDINĀJUMS! Nepieciešams izlasīt visus brīdinājumus apzīmētus ar simboliem kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādijumus.

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

levērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Zemāk uzrādītos brīdinājumos „elektroinstruments“ nozīmē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošiba:

a) Darba vietā nepieciešams uzturēt kārtību un labu apgaismojumu. Nekārtība un slikts pagaismojums ir negadijumu iemesls.
b) Nedrikst lietot elektroinstrumentu sprägstoša, viegli uzliesmojoša, gāzu un puteklainā vidē. Elektroinstrumenta darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.
c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni un novērotāji. Novēršot uzmanību var zaudēt kontroli par elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšinâm jâbût pielâgotâm pie kontaktligzdâm. Nekad nekâdă gadijumâ nedrikst mainît kontaktdakšinu. Nedrikst lietot nekâdus pagarinâtâjus gadijumâ, ja elektroinstruments ir apgâdâts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek daritas kontaktdakšinu un kontaktligzdu izmainas, tas samazina elektriskâ trieciena risku.
b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām ar masu, kā piemēram caurules, sildītāji, centrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.
c) Nedrikst pakļaut elektroinstrumentus uz lietus vai mitruma iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.
d) Nedrikst pārslogot savienojuma vadus. Nekad nedrikst lietot savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izvilkt kontaktdakšinu no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, ellainām, asām škautnēm vai kustīgām daļām. Bojāti

vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gadijumā, ja elektroinstruments tiek lietots ārpusē, savi enojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.
f) leteicams ieriči pievienot pie elektriskā tikla, kurš ir aprikots ar RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.
g) Gadijumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierici (RCD). Lietojot RCD samazinās elektriskās strāvas trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādijumi.

Individuālā drošība:

a) Ši ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušas par drošību atbildīgas personas.
b) Elektroinstrumenta lietošanas laikā nepieciešams būt tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrikst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāju iedarbībā. Neuzmanības mirklis strādājot ar elektroinstrumentu var radīt nopietnas kērmeņa traumas.
c) Nepieciešams lietot individuālos aizsardzības līdzekļus. Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslidošus apavus, kiveres vai dzirdes aizsardzības līdzekļus, samazināsies individuālās traumas.
d) Nepieciešams izvairities no neparedzētām kustibām. Pirms pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvokli. Pārnēsāt elektroinstrumentu ar pirkstu uz slēdža vai barošanas tiklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadijuma iemeslu.
e) Pirms elektroinstrumenta palaišanas nepieciešams novākt visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var radīt individuālas traumas.
f) Nedrikst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās labāk kontrolēt elektroinstrumentu.
g) Nepieciešams attiecīgi ğērbties. Nedrīkst nēsāt valīgus apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cīmdus tālu no kustīgām daļām. Valīgs apģērbs, rotas lietas vai gari mati var tikt aizkerti ar kustīgām daļām.
h) Ja ierice ir pielāgota ārējai putekļu sūkšanai un putekļu uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

ieelpošanas bīstamību.

i) Nedrīkst pieļaut, lai iemaņas iegūtas bieži lietojot elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus ievainojumus sekundes laikā.

BRĪDINĀJUMS Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrikst pārslogot elektroinstrumentu. Nepieciešams piemērot elektroinstrumentu veiktajam darbam. Pareizs elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.

b) Nedrikst lietot elektroinstrumentu, ja slēdzis to neieslēdz un neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšinu no barošanas avota un/vai atslęgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta glabāšana. Tādas drošības darbības reducē neparedzētu elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem nepieejamās vietās un nedrikst atļaut personām, kuras nav iepazinušās ar elektroinstrumentu vai šo lietošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservėt. Nepieciešams pārbaudit asu sakritību vai kustīgo daļu iekīlešanos, detalų plīsumus un visus apstāklus, kuri varētu ietekmēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot. Daudzu negadijumu iemesls ir nepareiza elektroinstrumenta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti asi griezējinstrumenta asmeni samazina iekilēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprikojumu, darba instrumentus un tml. nepieciešams lietot saskaņa ar šo instrukciju, ŋnemot vērā darba apstāklus un veicamo darbu. Lietot elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika, ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smērella.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju) drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus lidzeklus, kuri varētu sabojāt ierīci.

j) Elektroinstrumentu nepieciešams glabāt / transportēt iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķetas un nodrošinātas pret atbloķešanos ar origināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekliem un mitruma sargātā vietā.

1) Elektroinstrumenta transportēšanu jāveic oriģinālā iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras, bez eljlas un smères. Neparedzētās situācijās slideni rokturi un satveršanas virsmas nedod iespēju droši turēt un kontrolēt instrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Remonts:

a) Savu elektroinstrumentu garantijas un pēcgarantijas remontus veic PROFIX serviss, kas garantē visaugstāko remontu kvalitāti kā arī tiek izmantotas originālas rezerves daļas.

b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie ražotāja vai specializētā remonta darbnīcā, vai ari to jāveic kvalificētai personali, lai novērstu bīstamibu.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot galvenos drošības principus, lai izvairītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

TAISNĀ SLĪPMAŠĪNA

Drošības norādījumi attiecībā uz slīpēšanu, gravēšanu, pulēšanu, slīpēšanu ar drāšu birsti vai diska griešanu:

a) Šo elektroinstrumentu var lietot kā parasto slipmašinu, slīpēšanai ar smilšpapīru, slīpēšanai ar drāšu birsti un kā diska griešanas ierīci. Nepieciešams ievērot visus drošības norādījumus, instrukcijas, aprakstus un datus piegādātus kopā ar elektroinstrumentu. Neievērojot visus zemāk uzrāditos norādījumus un instrukcijas var radit elektriskās strāvas trieciena bīstamību, ugunsgrēku un/vai nopietnas kermana traumas.

b) Nedrikst lietot aprikojumu, kurš nav paredzëts projektëjot un kuru ražotājs nav paredzëjis tieši šim elektroinstrumen-tam. Fakts, ka aprikojumu var uzstādit uz elektroinstrumentu, negarantë drošu lietošanu un apkalpošanu.

c) Lietotā instrumenta pieļaujamam griešanās ātrumam jābūt vismaz vienādam ar maksimālo elektroinstrumenta griešanās ātrumu. Lietotā darba instrumenta pieļaujamais griešanās ātrums nevar būt mazāk par maksimālo griešanās ātrumu uzrādītu uz elektroinstrumenta. Darba instruments, kurš rotē ar lielāku ātrumu par pieļaujamo, var plīst.

d) Darba instrumenta ārējam diametram un biezumam jābūt elektroinstrumenta pieļaujamā diapazonā. Darba instrumenti ar neattiecīgiem izmēriem nevar būt pietiekami apsegti un kontrolēti.

e) Slipdisku, slipripu, stiprināšanas disku, pārsegu kā arī citu aprīkojumu caurumu diametram precīzi jāsader ar elektroinstrumenta vārpstu. Nolietots uzgaļu aprīkojums, kurš precīzi nesader ar elektroinstrumenta slīpēšanas vārpstu, griežas nevienmērīgi, ľoti stipri vibrē un var radīt kontroles zaudēšanu par elektroinstrumentu.

f) Nekādā gadījumā nedrikst lietot bojātus darba instrumentus. Pirms katras lietošanas nepieciešams kontrolēt aprīkojumu, piem. slīpdiskus vai nav iziruši un plīsuši, slipripas vai nav plīsušas, nodilušas vai stipri nolietotas, drāts birstes vai nav valīgas vai ar salauztām drātīm. Ja elektroinstruments vai darba instruments nokrit, nepieciešams pārbaudit vai nav sabojāts, vai izmantot citunesabojātu instrumentu. Pēc darba instrumenta pārbaudes un stiprināšanas, nostāties citā plaknē nekā instrumenta griēšanās plakne, pārliecināties, ka instrumenta griēšanās plaknē neatrodas nepiederošas personas. Elektroinstrumentu nepieciešams ieslēgt minūti uz maksimāliem apgriezieniem, pie tam pievēršot uzmanību,

lai persona, kura apkalpo un nepiederosās personas, kuras atrodas tuvumā, atrastos ārpus rotējošā instrumenta zonas. Bojātie instrumenti visbiežāk lūzt šajā izmēgīnājuma laikā.

g) Apstrādājamo priekšmetu nepieciešams nostiprināt. Nostiprinot apstrādājamo priekšmetu stiprināšanas ierīcē vai skrūvspiles ir drošāk nekā turēt rokās.

h) Nepieciešams lietot individuālos aizsardzības līdzekļus. Atkarībā no darba veida, nepieciešams nesāt aizsargmasku, kura sedz visu seju, redzes aizsardzības līdzekļus vai aizsargbrilles. Attiecīgos apstākļos nepieciešams lietot putekļu masku, dzirdes aizsardzības līdzekļus, cimdus, priekšautu, kurš sargā no mazām slipēšanas materiāla vai apstrādājamā materiāla daļinām. Redzes aizsardzības līdzekļiem jābūt spējīgiem aizturēt lidojošās lauskas, kuras rodas veicot dažādas operācijas. Putekļu maskām un elpošanas orgānu aizsarglīdzekļiem jāfiltrē darba laikā radušās putekļu daļinas. No ilglaicīga augstas intensitātes trokšņa var zaudēt dzirdi.

i) Nepieciešams uzmanīties, lai nepiederošas personas atrastos drošā attālumā no darba vietas un elektroinstrumenta iedarbības zonas. Katram, kas atrodas strādājoša elektroinstrumenta tuvumā, jālieto individuālie aizsardzības līdzekļi. Apstrādājamā priekšmeta lauskas vai plīsis darba instrumenta var atdalīties un radīt traumas arī ārpus tiešās iedarbības zonas.

j) Darba laikā, kad tiek veikti darbi, kur elektroinstruments varētu trāpīt uz noslēptiem elektriskiem vadiem vai pašu vada, turēt elektroinstrumentu pie izolētas virsmas. Kontakta rezultātā ar zem sprieguma esošiem vadiem, visas elektroinstrumenta metāla dalas arī atradisies zem sprieguma un tas operatoram var radīt strāvas trieciju.

k) Tikla vadu nepieciešams turēt tālu no rotējošiem darba instrumentiem. Instrumenta kontroles zaudēšanas gadījumā, tikla vads var tikt pārgriezts, bet roku var traumēt rotējošs uzgalis.

1) Nekad nedrikst nolikt elektroinstrumentu lidz pilnigi nav apstājies darba instruments. Rotējošs instruments var nonākt kontaktā ar virsmu, uz kuras tiks novietots, rezultātā var tikt zaudēta kontrole par elektroinstrumentu.

m) Nedrikst pärnësät ieslëgtu elektroinstrumentu. Negaidits rotëjošu darba instrumentu kontakts ar apgërbu var radit tã ievilkšanu un darba instrumenta pievilkšanu pie operatora kermana.

n) Nepieciešams regulāri tīrīt elektroinstrumenta ventilācijas atveres. Dzinēja ventilators var ievilkt puteklus korpusā, pārmēriga metāla puteklu uzkrāšanās var radīt elektrisko bīstamību.

o) Nelietot elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var radīt to aizdegšanos.

p) Nelietot instrumentus, kuriem nepieciešama škidrā dzesēšana. Lietojotūdeni vai citus dzesējošos škidrumus var notikt elektriskās strāvas trieciens.

q) Slīpēšanas laikā nedrīkst lietot pārāk liela izmēra slīpripas. Izvēloties slipripas nepieciešams ievērot ražotāja norādijumus. Slipripas, kuras iziet ārpus slipripas diska, var radīt traumas kā arī novest līdz bloķešanai, slīpēšanas papīra saplēšanas vai atlauzām.

s) Gadijumā, ja notiek pārtraukums barošanā, piem. strāvas avārija vai pēc kontaktdakšiņas izņemšanas no

kontaktligzdas, nepieciešams nostādīt slēdzi to izslēgšanas stāvokli. Šādā veidā var novērst negaidītu elektroinstrumenta ieslēqšanu.

t) Nedrikst lietot elektroinstrumentu ar bojātu vadu. Nedrikst pieskarties pie bojāta vada, ja darba laikā tiek bojāts vads, nepieciešams izvilkt kontaktdakšinų no kontaktligzdas. Bojāti vadi palielina elektriskās strāvas trieciena risku.

VISU OPERACIJU DROŠIBAS INSTRUKCIJA Bridinajums attiecibā uz atmešanu:

Atmešana ir neparedzēta elektroinstrumenta reakcija uz blokādi vai rotējoša instrumenta iekīlēšanos (slīpripa, slīpdisks, drāšu birste). Blokāde vai iekīlēšanās rada negaidītu rotējoša instrumenta apstāšanos, kā rezultātā tiek zaudēta kontrole par elektroinstrumentu. Tāpēc nekontrolēts elektroinstrumentes tiek parauts pretēji darba instrumenta kustības virzienam. Piemēram, ja slīpdisks blokējas vai iekīlējas apstrādājamā materiālā, materiālā iegremdēta slīpdiska mala var ieblokēties un radīt tā izkrišanu vai atmešanu. Slīpdisks var atlekt virzienā uz vai no operatora atkarībā no diska apgriezienu virziena blokēšanas vietā. Bez tam slīpdiski var arī saplīst.

Atmešana ir nepareizas vai klūdainas elektroinstrumenta lietošanas rezultāts. To var novērst ievērojot zemāk uzrādītos attiecīgos drošības norādījumus.

a) Elektroinstrumentu nepieciešams turēt stipri, bet kerneni un rokas novietot stāvokli, kurš dod iespēju amortizēt atmešanu. Vienmēr nepieciešams lietot palīgpatronu, ja tā ir standarta aprikojuma komplektā, lai būtu pēc iespējas lielāka atmešanas spēka vai griezes momenta kontrole ieslēgšanas laikā. Operators var novaldit rāvienu un atmešanas efektu ievērojot attiecīgu uzmanību.
b) Nekad nedrikst turēt rokas rotējoša darba instrumenta tuvumā. Darba instruments atmešanas laikā var ievainot roku.
c) Nenostāties vietā, kur elektroinstruments atmešanas laikā varētu atlekt. Atmešanas laikā elektroinstruments blokēšanas vietā pārvietojas pretēji slīpripas kustības virzienam.
d) Seviški uzmanīgi nepieciešams apstrādāt stūrus, asas škautnes un tml. Nepieciešams nepieļaut, lai darba instruments darba laikā lēkātu, tiktu atsists vai blokēts. Rotējošs darba instruments apstrādājot stūrus, asas škautnes vai kad tiek atsists ir ľoti labvēligs iekilēšanai. Tas var būt kontroles zaudēšanas vai atmešanas iemesls.

BRĪDINĀJUMS! Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt kancerogen as īpašības.

PAPILDUS DROŠĪBAS NORĀDĪJUMI SLĪPĒŠANAS UN GRIEŠANAS OPERĀCIJU LAIKĀ:

Drošības principi slīpējot ar slīpdisku:

a) Nepieciešams lietot tikai slipdiskus, kuri paredzēti elektroinstrumentam un speciālus pārsegus paredzētus dotajam slipdiskam. Slīpdiski, kuri nav projektēti elektroinstrumentam un nav pilnība pārsegti ir bīstami.
b) Slipdisku dríkst lietot tikai atbilstoši to pielietojumam. Piem. nedrikst slípēt ar slípdiska sānu virsmu, ja tas paredzēt griešanai. Griešanas slípdiski paredzēti materiāla apstrādei ar diska griezej asmeni. Sānu spēki pielikti šiem diskiem var radīt vibrāciju un tos salauzt.

c) Vienmër lietot nesabojātas, pareiza izmëra stiprināšanas bukses. Bukses tur slipripu, lidz ar to samazina iespëju sabojät to. Bukses paredzëtas griešanas slipripäm var atškirties no buksëm paredzëtäm priekš citâm slipripäm.
d) Nedrikst lietot nolietotus slipdiskus paredzëtus lieläkiem elektroinstrumentiem. Diski paredzëti lieläkiem elektroinstrumentiem nav piemëroti lieläkiem ätrumiem, kuri ir mazāku elektroinstrumentu raksturojums un tāpēc var saplist.

Papildus drošības norādījumi griešanai:

a) Nespiest griezējdisku un nelietot pārāk lielu spiedienu. Nav ieteicams veikt pārāk dzilu griešanu. Pārslogojot griezējdisku griešanas laikā palielinās spēks, kurš iedarbojas uz to, līdz ar spēja sagriezties vai saliekties un atmešanas iespēja vai diska sabojāšanās, salaušana.
b) Nedrikst stāvēt vienā linijā ar rotējošu griezējdisku. Attālinot griezējdisku virzienā no sevis var radīt, ka iespējama atmešana, kura var izstumt disku un elektroinstrumentu operatora virzienā.
c) Gadijumā, ja notiek griezējdiska iekīlēšanās vai pārtraukums darbā, elektroinstrumentu nepieciešams izslēgt un pagaidīt līdz disks pilnība apstāsies. Nekad nemēgināt izvilkt no griešanas vietas vēl kustībā esošu disku, par cik tas var radīt atmešanu. Nepieciešams atklāt un novērst diska iekīlēšanās iemeslu.
d) Neieslēgt elektroinstrumentu kamēr tas atrodas materiālā. Pirms griešanas turpināšanas griezējdiskam jāsasniedz pilnu griešanās ātrumu. Pretējāgadijumā griezējdisks var iekīlēties, izlekt no apstrādājamā priekšmeta vai radīt atmešanu.
e) Plāksnes vai lielus priekšmetus pirms apstrādes nepieciešams papildus atbalstīt, lai samazinātu diska iekilēšanos un atmešanu. Lieli priekšmeti pašsvara ietekmē var locīties. Atbalstiem jābūt uzstādītiem divās vietās, griešanas līnijas tuvumā, kā arī pie malas.
f) Nepieciešams ievērot sevišku uzmanību veicot iegremdējošo griešanu pastāvošajās sienās vai operējot neredzamās zonās. legremdējoties materiālā griezējdisks var trāpīt uz gāzes vadiem, ūdensvadiem, elektriskiem vadiem vai citiem priekšmetiem, kuri var radīt atmešanu.
a) Nepieciešams atcerėties, ka pie normālas ekspluatācijas drāšu birste zaudē gabaliņus. Nedrīkst pārslogot drāts birsti ar pārāk lielu spiedienu uz to. Gaisā lidojošie drāšu gabaliņi var viegli iedurties caur plānām drēbēm un/vai ādu.
b) Ja lieto aizsargu, nepieciešams izvairīties no birstes kontakta ar aizsargu. Birstes diametrs var palielināties slodzes un centrbēdzes spēka iedarbībā.
c) Slipējot ar drāšu birsti pārsniegt 15000 apgr./min.

PAPILDUS DROŠĪBAS NORĀDĪJUMI DARBA AR DRĀSU BIRSTI:

Drošības principi tirot virsmas ar drāšu birsti:

IERICES PIELIETOJUMS UN UZBÜVE:

Taisnā slipmašina (tālāk slīpmašina) ir universāls rokas elektroinstruments ar vienfāzes komutatora dzinēja piedziņu. Ierīcei ir otrā aizsardzība klase (ir dubultā izolācija).

Taisnā slīpmašina (tālāk slīpmašina) ir universāls rokas elektroinstruments ar vienfāzes komutatora dzinēja piedziņu. Ierīcei ir otrā aizsardzība klase (ir dubultā izolācija).

Izmantojot attiecīgu aprīkojumu ar slipmašīnu var veikt sekojošas operācijas: tīrīšanu, gravēšanu, frēzēšanu, slipēšanu, pulēšanu, grebšanu, griešanu, caurumu urbšanu. Plašs slipmašīnas aprīkojuma asortiments dod iespēju apstrādāt koka un metāla materiālus, plastmasu, minerālus, stiklu kā arī keramiskos izstrādājumus.

Ierīce nav paredzēta ĝipša vai līdzīgu stipri puteklainu virsmu apstrādei. Smalkie puteklī iekļūstot mašīnas iekšpusē rada ventilācijas atveru blokēšanu, kas noved pie dzinēja pārkāršanas un sadegšanas.

Dotais elektroinstruments ir paredzëts vidëjas intensitätes darbiem. Nav piemërots ilglaicigiem darbiem smagos apstaklos. Nedrikst lietot instrumentu veicot darbus, kur nepieciešams lietot profesionālas ierices.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildibas par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Pareiza elektroinstrumenta lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu.

Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. lerīces, kuras tiek barotas no elektriskā tikla drīkst labot tikai pilnvarotas personas.

ATLIKUŠAIS RISKS:

Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atseviškus riska elementus. Nemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

• apgērba ieraušana un iepīšana kustīgās daļās
• pieskaršanās ar neaizsargātu delnu pie rotējoša instrumenta
• applaucēšanās darba instrumenta maiņas laikā (dāži instrumenti darba laikā var sakarst, applaucēšanās novēršanai nepieciešams lietot aizsargcimdus)
• darba instrumenta plīsums/salūšana;
• dzirdes zaudēšana ilgi strādājot bez aizsargautinām;
• acu un sejas traumas apstrādājamā materiāla atlauzu gadījumā;
• apstrādājamā priekšmeta vai priekšmeta daļu atmešana.

KOMPLEKTĀCIJA:

• Slipmašina - 1gab.
- Elastigābārpsta
• Stiprigalša(2a3/bulzsmm)
- Slīpēšanas ass13 mm - 1 gab.
- Slīpēšanas lenta13 mm - 4 gab.
• Urbji - 2 gab. (2.3/3.2 mm)
- Stiprināšanas ass- 1 gab.
• Griezējdiski- 8 gab.
- Smilšpapīrs (Φ19mm) - 3 gab.
- Filca pulēšanas diska stiprināšanas as(3.2mm) - 1 gab.
• Pulēšanas filca diski(Φ22 mm) - 2 gab.
• Pulēšanas filca diski(Φ13 mm) - 2 gab.
• Dimanta frēze(Φ3.2mm) - 2 gab.

• Slipčažanakmenos no aluminija oksīda gab.
• Asinårgab.akmens
• Stipligābanas bukses uzgriežna atslēga
  • L-atslēga-1gab.
  • Transportēšanas koferīt gab.
• Lietošanas instrukcija -1 gab.
• Garantijas karte gab.

IERICES ELEMENTI:

Ierīces elementu numerācija attiecas uz grafisko attēlu, kurš atrodas lietošanas instrukcijas 2-4 lapaspusē:

Rys.A 1. Stiprināšanas bukses uzgrieznis

1. Korpusa uzgrieznis
2. Vārpstas blokēšana
3. Oglīšu turētājus
4. Griešanās ātruma regulācija
5. Barošanas vads
6. leslēgts/lzslēgts

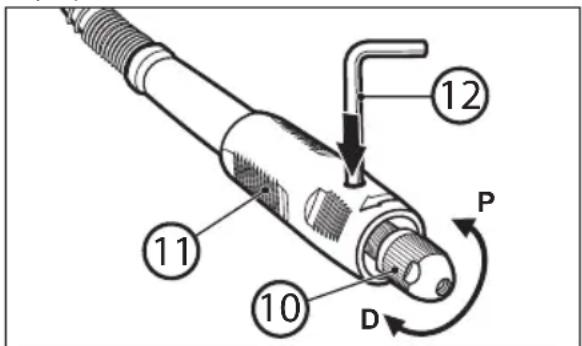

7. Elastīgā vārpsta

8. Elastīgās vārpstas uzgrieznis

9. Stiprināšanas bukses uzgrieznis

11.Rokturis
12. L-atslēga
13. Stiprināšanas bukses uzgriežna atslēga

Rys.B 14. Stiprināšanas bukse

1. Vārpsta

Rys.F 16. Teleskopiskais statīvs *

Rys.J 17. Transportēšanas koferis

* Zimējumos vai lietošanas instrukcijā aprakstītais aprikojums neietilpst standarta piegādē.

TEHNISKIE DATI:

Nominālais spriegums	220-240 V
Nominālā frekvence	50 Hz
Jauda	170 W
Griešanās ātrums	8000-35000/min
Bukses diametrs	2.3 mm, 3.2 mm
Ierīces klase	II,□
Barošanas vada garums	2 m
Masa	2,0 kg

Trokšņa/vibrācijas mērījumi veikti saskaņā ar normu EN60745. Instrumenta akustiskā spiediena līmenis (LpA) sastāda 73 dB(A), bet akustiskās jaudas līmenis (LwA) 84 dB(A) (mērījumu pielaide KpA/KwA=3dB(A)). Vibrācijas līmenis 3,74 m/s2 (metode delna-roka) (mērījumu izkliede - K=1,5m/š).

Uzrādītais vibrācijas līmenis ir reprezentatīvs elektroinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā.

Nepieciešams realizēt papildus drošības līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana.

Deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības ir mēritas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus.

Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējas vibrācijas vērtības un deklarētās troksņa emisijas vērtības.

Bridinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atškirties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts.

Operatora aizsardzībai nepieciešams notiekt drošības lidzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

PIRMS DARBA SÄKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz slīpmašīnas plāksnītes.
2. Pārliecināties, ka slīpmašīnas slēdzis (7) atrodas izslēgšanas stāvokli.
3. Strādājot ar pagarinātāju ieteicams lietot pēc iespējas īsāku pagarinātāju, atbilstošu priekš 5 A strāvas. Pagarinātājam jābūt pilnībā attītam.

SLIPESANAS INSTRUMENTU MONTAZA:

UZMANĪBU: Pirms slipēšanas instrumentu uzstādīšanas un nonemšanas nepieciešams pārliecināties vai ierīce ir izslēgta un atvienota no barošanas avota.

Pirms montāžas nepieciešams attīrīt slīpmašīnas vārpstu un visus stiprināšanas elementus.

lerīcei pieejamam aprīkojumam var būt dažādi ass izmēri. Ir pieejami divi stiprināšanas bukses izmēri, kuri piemēroti 2,3 mm un 3,2 mm ass izmēriem (skat.zīm.B,Ipp.3).

Vienmēr nepieciešams izmantot stiprināšanas buksi, kura ir piemērota aprīkojuma ass izmēram, kādu plānojam izmantot. Nedrikst ar spēku iespiest lielāka izmēra asi mazākā stiprināšanas buksē.

■ Stiprināšanas bukses maiņa

1. Nospiest ass blokēšanu (3), pieturēt to un ar roku pagriezt stiprināšanas bukses uzgriezni (1), lidz blokāde nofiksēs asi.

UZMANIBU!

Vārpstas blokēšanu (3) nospiest tikai pie nekustīgas vārsptas!

1. Pie ieslēgtas vārpstas blokēšanas (3) bultiņas P virzienā atbrīvot un noņemt stiprināšanas gredzena (1) uzgriezni. Nepieciešamības gadījumā izmanto atslēgu (13) (skat.zim.C,Ipp.3).
2. Nonemt stiprināšanas gredzenu (14) nonemot to no ass.
3. Uzstādīt uz asi atbilstoša izmēra stiprināšanas gredzenu un atkārtoti pieskrūvēt ar pirkstiem stiprināšanas gredzena (1) uzgriezni bultiņas D virzienā. Uzgriezni neskrūvēt līdz galam, ja nav ielikts uzgalis vai aprikojums.

■ Aprīkojuma maina

UZMANĪBU! Darba laikā aprikojums ļoti sakarst, lai viņa maiņas laikā izvairītos no applaucēšanās nepieciešams lietot aizsargcimdus.

1. Nospiest ass blokēšanu (3), pieturēt to un ar roku pagriezt stiprināšanas bukses uzgriezni (1), līdz blokāde nofiksēs asi.
2. Pie ieslēgtas vārpstas blokēšanas atbrīvot (nenoņemt) stiprināšanas bukses (1) uzgriezni. Nepieciešamības gadījumā izmantot atslēgu (13).
3. lelikt izvelētā instrumenta turētāju stiprināšanas buksē līdz galam.

4. Pie ieslēgtas vārpstas blokēšanas pieskrūvēt ar pirktiem stiprināšanas bukses uzgriezni, līdz stiprināšanas bukse nesatvers gala turētāju vai aprikojumu. Izmantojot plakano atslēgu (13) pieskrūvēt ar nelielu spēku stiprināšanas bukses uzgriezni (zīm.C).

5. Pav elēdzīdāśla/īzśjali pārbaudīt aprīkojuma stiprināšanas precizitāti.

■ Elastigās vārpstas montāža

Elastīgā vārpsta (8) ar rokturi (11) paredzēta precīza darba veikšanai. Ergonomiska roktura forma dod iespēju lietotājam ērti satvert to ar īkški un rādītājpirkstu, kā arī nodrošina ideālu apstrādājamā materiāla zonas novērošanu precīzu elementu slīpēšanas, gravēšanas laikā.

Elastigās vārpstas uzstādīšanai nepieciešams:

1. lerīces priekšpusē atskrūvēt korpusa skrūvi (2) (zīm. D, lpp. 3).
2. Atbrīvot stiprināšanas bukses (1) uzgriezni.
3. Elastīgās vārpsta asi (8) ielikt stiprināšanas buksē (14).
4. Pie ieslēgtas vārpstas blokēšanas ar pirkstiem pieskrūvēt stiprināšanas bukses uzgriezni, līdz stiprināšanas bukse nesatvers elastīgās vārpstas asi (skat. zīm. E1, Ipp. 3). Izmantojot plakano atslēgu ar nelielu spēku pieskrūvēt stiprināšanas bukses uzgriezni.
5. Pieskrūvēt elastīgās vārpstas (9) uzgriezni pie slīpmašīnas (zīm. E2).

■ Aprikojuma maiņa izmantojot elastīgo vārpstu

Aprikojuma maina lietojot elastigo vārpstu notiek izmantojot L-atslēgu (12):

1. Griežot stiprināšanas bukses uzgriezni (10) ar roku, nepieciešams pielāgot atveres rokturi (11) un vārpstā tā, lai varētu ielikt L-atslēgu (12) abās atverēs un noblokēt vārpstu.
2. Atbrivot bultiñas P virzienā un noņemt stiprināšanas bukses uzgriezni (10). Nepieciešamības gadījumā izmantot atslēgu (13).
3. Värpstā uzstādīt atbilstoša izmēra stiprināšanas buksi un atkārtoti ar pirkstiem pieskrūvēt stiprināšanas bukses uzgriezni (10) bultiņas D virzienā. Uzgriezni neskrūvēt līdz galam, ja nav ielikts uzgalis vai aprikojums.

1. Izvelēto instrumentu ielikt līdz galam stiprināšanas buksē un ar pirkstiem pieskrūvēt uzgriezni (10), līdz stiprināšanas bukse nesatvers gala uzgali vai aprikojumu. Izmantojot plakano atslēgu (13) ar nelielu spēku pieskrūvēt stiprināšanas bukses uzgriezni.
2. Pavelkot darba uzgali pārbaudīt aprīkojuma stiprināšanas precizitāti un izņemt L-atslēgu.

■ Slipmašinas piekarināšana (skat. zīm. F, lpp. 3)

Izmantojot elastīgo vārpstu slīpmašinai jābūt piekarinātai vertikālā stāvokli. Šim nolūkam var izmantot uz sienas uzstādīto āki vai teleskopisko statīvu (16). Tas nodrošinās pareizu slīpmašinas darbu.

UZMANĪBU! Darba laikā nepieciešams kontrolēt, lai elastīgā vārpsta nebūtu pārmērīgi sagriezta, par cik tas var radit elektroinstrumenta defektu.

DARBS:

UZMANĪBU! Nestrādāt bez aizsargbrillēm!

■ leslēgšana/izslēgšana

Pēc barošanas pievienošanas slīpmašinas ieslēgšana un izslēgšana notiek ar

1. Instrumenta ieslēgšanai novietot slēdzi (7) stāvoklī I.
2. Instrumenta izslēgšanai novietot slēdzi (7) stāvokli 0.

UZMANIBU: Nekad nenolikt ieslēgtu slīpmašinu. Kad instruments nav lietots, nepieciešams izvilkt barošanas vada kontaktdakšinu no kontaktligzdas.

■ Apgriezienu skaita regulēšana

lerice ir aprikota ar elektronisko vadības sistēmu, kurš dod iespēju darba laikā izvēlēties apgriezienu frekvenci.

Ātrumu var pakāpeniski regulēt ar regulatoru (5) diapazonā no 8000 līdz 35000 apgriezieniem. Nepieciešamais apgriezienu ātrums ir atkarīgs no izmantotā instrumenta un apstrādātā materiāla.

■ Norādījumi attiecībā uz apgriezienu skaitu regulēšanu

Lai izvēlētos dotajam darbam atbilstošu ātrumu, izmēginājumam izmantot nevajadzīgu materiāla gabalu.

Vairums darbu var veikt lietojot instrumentu ar vislielāko griešanās ātrumu. Tomēr daži materiāli, piem. plastmasa un daži metāli var tikt sabojāti no siltuma, kurš rodas lielu ātrumu rezultātā un tāpēc tos nepieciešams apstrādāt izmantojot relatīvi mazus ātrumus.

Darbs ar mazu ātrumu (15000 apgr./min. vai mazāk) ir parasti vislabākais pulēšanas laikā izmantojot filca pulēšanas aprīkojumu.

Visiem darbiem saistītiem ar drāšu birstes slīpēšanu nepieciešami mazāki ātrumi, lai izvairītos no drāšu izkrišanas no turētāja.

Gadijumā, ja tiek izmantoti mazāki ātrumi atļaujam, lai instruments veic darbu mūsu vietā.

Lielāki ātrumi ir labāki priekš cieta koka, metāla un stikla kā arī urbšanas, griešanas, formēšanas kā arī ielaidumu izgriešanas vai kalšanas kokā.

DARBA NORĀDĪJUMI:

• Apstrādājamo priekšmetu nepieciešams nostiprināt ar galdnieka spīlēm vai skrūvspīlēm, ja tas droši un stabili neguļ ar paša svaru.
• Pirmais solis darbā ar ierīci ir tā izjušana. Nepieciešams turēt to rokā un izjust viņa svaru un līdzsvaru.
• Nepieciešams izvairīties no pārmēriga spiediena uz apstrādājamo priekšmetu. Slīpēšanu veic izmantojot slīpmašīnas svaru.
• Griešanas laikā lietot tikai vieglu spiedienu. Pārāk stiprs spiediens uz disku nepaātrinās darba procesu, bet novedīs līdz bremzēšanai vai piedziņas vienības apstāšanās un līdz ar to pie dzinēja pārslogošanās un defekta.

UZMANĪBU! Instrumentu nepieciešams vienmēr turēt tālu no sejas. Darba laikā var notikt aprikojuma defekts un pēc lielāka ātruma sasniegšanas var rasties bīstamas atlauzas.

■ Instrumenta turēšana

UZMANĪBU! Turot instrumentu nedrīkst ar roku aizsegt ventilācijas atveres. Ventilācijas atveru aizsegšana var radit dzinēja pārkaršanu.

Vislabākās kontroles iegūšanai precīza darba laikā, nepieciešams satvert universālo instrumentu tā kā pildspalvu starp ikšķi un rādītāja pirkstu. (skat.zīm. G, lpp. 4).

Smagu operāciju gadījumā, kā slīpēšana vai griešana instrumentu turēt kā āmura kātu (skat. zīm. H, lpp. 4).

■ Aprikojums(skat.zim.1,lpp.4).

1. Slipēšanas akmens no alumīnija oksīda – paredzēts metālu, lējumu, metināšanas šuvju, kniežu apstrādei un rūsas tīrīšanai. Ideāls asināšanai, aso skaidu nonemšanai un vispārējai vairums materiālu slipēšanai.

2. Dimanta frēzes paredzētas precīziem darbiem: griešanai, gravēšanai, grebšanai, labošanai un gala apstrādei. Šie uzgalī tiek izmantoti koka, keramikas, stikla, rūdītā tērauda, dārgakmeņu un citu cietu materiālu apstrādei. Šie uzgalī ir pārklāti ar dimanta daljinām.

3. Filāanprolēšanas diska stiprināšanas ass
4. Ass griezējdisku un pulēšanas filca disku Φ22 mm stiprināšanai.
5. Precīzo urbju komplekts (2.3/3.2 mm) – satur divus urbjus urbšanai kokā, plastmasā vai mīkstā metālā.
6. Slīpēšanas lenta un slīpēšanas ass 13 mm, (graudainība 60) – koka un stikla škiedras rupjai griešanai un gludināšanai, rūsas tīrīšanai no metāla virsmas, gumijas virsmu nogriešanai.
7. Slīpēšanas lenta (graudainība 60) – koka kā arī stikla šķiedras rupjai griešanai un gludināšanai, rūsas tīrīšanai no metāla virsmām, gumijas virsmu nogriešanai.
8. Pulēšanas filca diski (Φ13 mm un Φ22 mm) – paredzēti metāla un plastmasas virsmu pulēšanai. Ar diskiem izmantojot pulēšanas pastu iegūt augstu spīdumu.
9. Griezējdiski – paredzēti metāla, koka un plastmasas pārgriešanai un griešanai. Griezējdiski atvieglo skrūvju, skārda, plāna koka kā arī plastmasas nogriešanu vai iegriešanu. Griezējdiski griež tikai ar škautni. Nedrikst tos lietot priekš profilētu caurumu izgriešanas vai gludināšanas. Griezejdisku nepieciešams lietot ar asi 4. Maksimālais griezējdiska diametrs nedrikst pārsniegt 35 mm.
10. Slippapīrs (Φ19 mm) – paredzēts koka, metāla, plastmasas slīpēšanai un uzlikšanai uz filca disku Φ22 mm.
11. Asināmais akmens.

KONSERVACIJAUNGLABASANA :

Mašinai principā nav nepieciešama speciāla konservācija.

Mašinu un aprikojumu nepieciešams glabāt transportēšanas koferī (17) (skat. zim. J, lpp. 4), bērniem nepieejamā vietā, uzturēt tīrā stāvoklī, sargāt no mitruma un putekliem. Glabāšanas apstākljiem jāsīsedā mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību.

Tirišana

BRĪDINĀJUMS! Lai izvairītos no negadījumiem pirms tīrīšanas vienmēr nepieciešams atvienot ierīci no barošanas avota!

Lai nodrošinātu drošu un ražīgu darbu, slīpmašinas korpusam un ventilācijas atverēm jābūt brivām no putekliem un netīrumiem. Uzreiz pēc katras lietošanas ierici ieteicams tīrīt.

Slipmašinu slaucīt ar tīru mitru drānu, lietojot nedaudz ziepes. Nelietot nekādus tīrīšanas līdzekļus vai šķidinātājus, tie var sabojāt no plastmasas izgatavotas ierīces daļas. Nepieciešams uzmanīties, lai ierīces iekšpusē neiekļūtu ūdens.

Pēc darba stipri putekļainā vidē ar saspiesto gaisu ieteicams izpūst ventilācijas atveres, tas novērsīs gultņu bojājumu un likvidēs puteklus, kuri blokē gaisa piegādi dzinēja dzesēšanai.

UZMANĪBU! Tīrot ar saspiesto gaisu nepieciešams vienmēr nēsāt aizsargbrilles.

TIPVEIDA DEFEKTI UN TO NOVĚRŠANA:

Elektroinstruments neizslēdzas vai pārtrauc darbu:

• pārbaudīt vai barošanas vads (6) ir pareizi pievienots kā arī vai barošanas ligzdā ir strāvas plūsma;
• pārbaidīt oglīšu suku stāvokli un nepieciešamības gadījumā nomainīt.

UZMANĪBU! Oglīšu sukas var mainit tikai pilnvarots elektrikis.

- ja elektroinstruments joprojām nedarbojas, neskatoties uz to , ka ir spriegums un labas oglīšu sukas, nepieciešams to nosūtīt uz norādīto servisa adresi. Adreses uzrādītas garantijas kartē.

TRANSPORTS:

Slipmašinu transportēt un glabāt transportēšanas koferī, sargājot no mitruma, putekliem un smalkiem elementiem, īpaši nepieciešams aizsargāt ventilācijas atveres. Smalkie elementi, iekļūstot korpusa iekšienē var sabojāt dzinēju.

RAŽOTĀJS:

PROFIX SIA, Marywilska iela 34, 03-228 Varšava, Polija

UZMANĪBU! Šī ierīce ir saskaņā ar valsts un Eiropas normām, kā arī ar drošības prasībām. Visāda veida labošanas darbus jāveic kvalificētam personālam, lietojot oriģinālas rezerves daļas.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas:

- «Vienmër lietot aizsargbrilles!»

— «Lietot puteklu maskas!»

zeklus!»

— «Il aizsardzības klases ierīce ar dubulto izolāciju»

— «Ierice saskaņā ar EK»

VIDES AIZSARDZIBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem. Elektriskajā un elektroniskajā iekārtā esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai.

Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkārtotai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iekārtu atkritumu vākšanas sistēma, saskaņā ar ko visiem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt nolietotu iekārtu. Turklāt, ir pieejamas iepriekšminētas iekārtas vākšanas punkti.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmainas beziepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierices reālā izskata.

Ši instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

HASZNÁLAT ELÖTT OLVASSA EL EZEKET A Z UTASÍTÁSOKAT!
