HASZNÁLATI ÚTMUTATÓ Grafico TW Evolveo
Fontos információk 55
A csomag tartalma 55
Áttekintés 56
Vezeték nélküli toll.... 57
A tüskék cseréje 57
A csatlakoztatása 57
Csatlakozás az Android telefonhoz 58
Vezeték nélküli toll beállításai 59
Műszaki adatok....60
Az illesztőprogramok telepítése 61
Technikai támogatás 68
Kedves vásárló, köszönjük, hogy az EVOLVEO Grafico TW-t választotta. Hisszük, hogy a termék az Ön teljes megelégedésére fog szolgálni.
Fontos információk
Ez a kézikönyv az EVOLVEO Grafico TW napi működésének, beállításának és telepítésének lépéseit tartalmazza.
Az eszköz telepítéséhez szükséges illesztőprogramok az eszközön belül vannak tárolva.
A csomag tartalma
- EVOLVEO Grafico TW, grafikus tábla
- Vezeték nélküli toll
- Tartalék tippek - 30db
- USB
- Felhasználói kézikönyv
- Micro-USB OTG adapter
- USB C OTG adapter
- Vezeték nélküli toll tok
- Gyűrű a tüskék eltávolításához
- Munkafelület fólia
- Kesztyű méret L

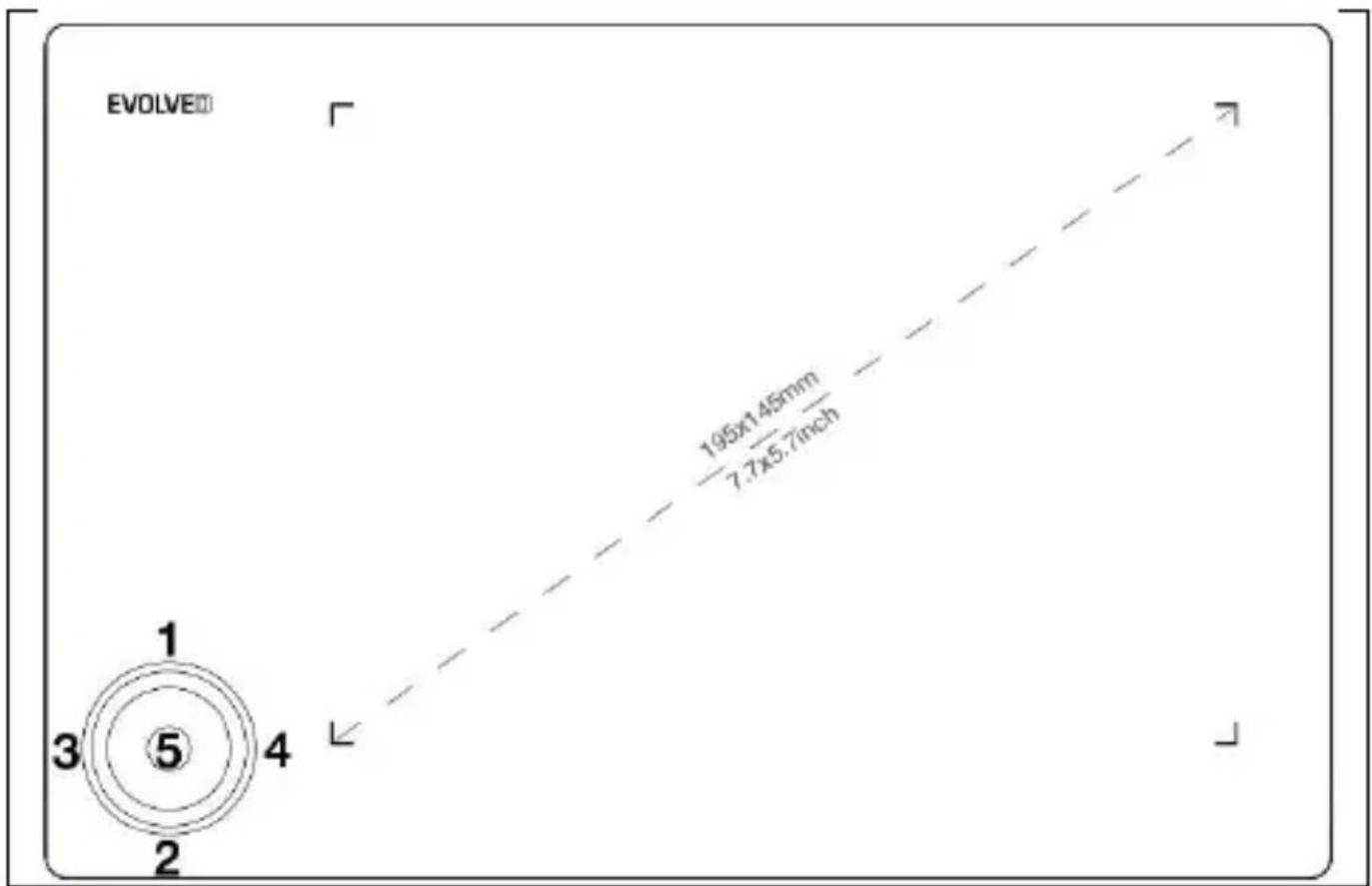

Áttekintés
Megjegyzés: A készülék sikeres csatlakoztatása után a normál működési állapot a következő:
Ha a vezeték nélküli toll nincs a grafikus tábla munkaterületén, az egérkurzor statikusan áll.
Amikor a vezeték nélküli toll megérinti a grafikus tábla munkaterületét, az egérkurzor a vezeték nélküli toll mozgásának megfelelően mozog.
Megjegyzés: Az 1-4 billentyűk az Ön használatának megfelelően átkonfigurálhatók. A funkció megváltoztatása nem lehetséges Androidon.

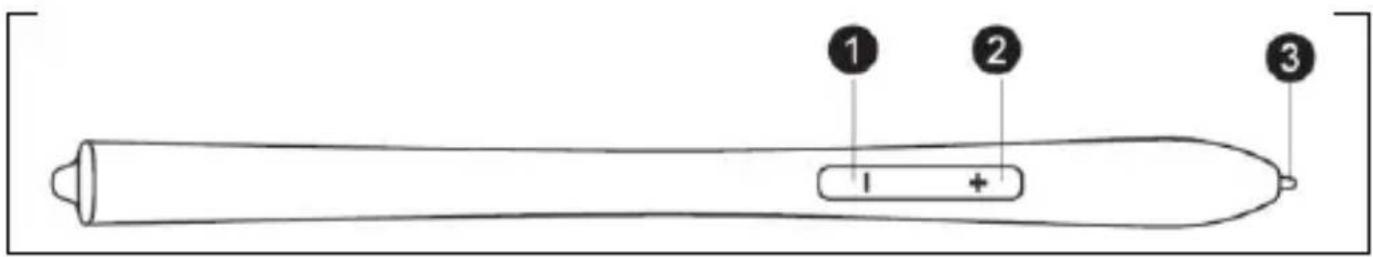

Vezeték nélküli toll
| 1) pro key -2) a + billentyű | 3) vezeték nélküli tollhegy |
Megjegyzés: A "-" billentyű az Ön igényeihez igazítható. A részletekért lásd az illesztőprogram interfészét.
Megjegyzés: Nincs szükség a vezeték nélküli toll töltésére vagy az akkumulátor használatára.

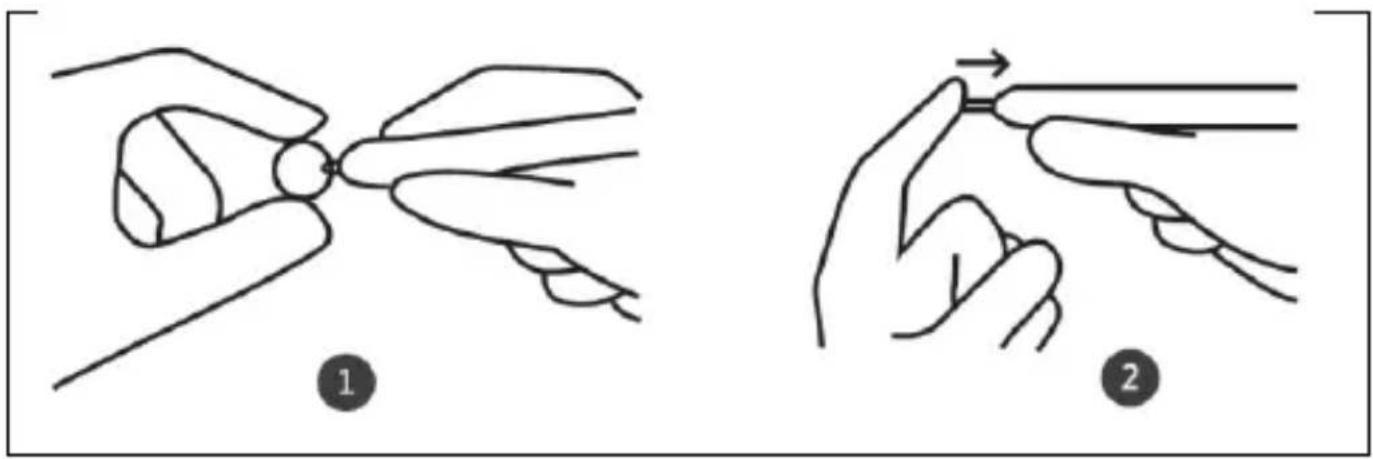

A tüskék cseréje
| 1) Fogja meg a tollhegyet a gyúrűvel, és húzza ki a tollból | 2) Helyezze be és nyomja be az új tollhegyet a tollba |
A csatlakoztatása
Csatlakoztassa a grafikus táblagépet a számítógép USB 2.0/3.0 portjához. Ne használja a számítógép elülső USB-portjait a csatlakozáshoz.
1) USB csatlakozás a PC-hez
2) USB csatlakozás a laptophoz
Csatlakozás az Android telefonhoz
Android telefon/OTG adapter/USB kábel/grafikus táblagép
Fontos: Kérjük, kapcsolja ki a képernyőforgatás funkciót a telefonján a csatlakozás előtt.
Fontos: Kérjük, győződjön meg róla, hogy telefonja támogatja az OTG-t, és ez a funkció engedélyezve van.
Eljárás:
1) Csatlakoztassa az OTG adaptert az Android telefonhoz
2) Csatlakoztassa az USB-kábelt az OTG-adapterhez
3) Csatlakoztassa az USB-kábelt az EVOLVEO Grafico grafikus táblagéphez

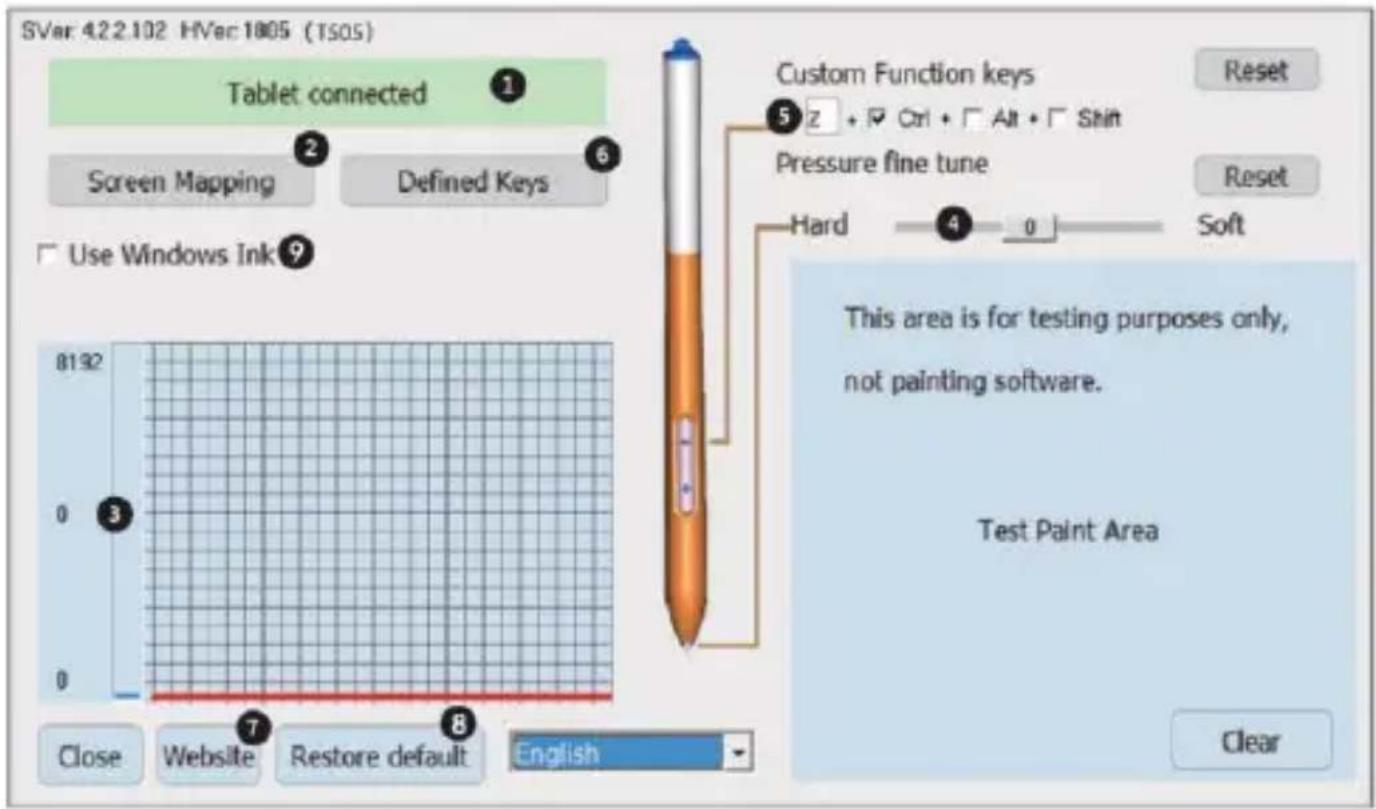

Vezeték nélküli toll beállításai (csak Windows)
1) A PC és a grafikus táblagép csatlakozási állapota
2) Képernyő leképezése: A grafikus tábla képernyőjének és asztali leképezési területének beállítása.
3) Vezeték nélküli tollnyomás: Szint 0 és 8192 között. A görbe a vezeték nélküli toll által a grafikus táblagépre gyakorolt nyomás mértékét mutatja.
4) A nyomás finomhangolása: A nyomás enyhe beállítására szolgál. Alapértelmezett: 0. A változás a nyomásgörbe bal oldalán látható.
5) Vezeték nélküli tollkulcskészlet: A "-" billentyű állítható funkciója. Alapértelmezett: Ctrl+z. A "+" billentyű funkciója az egér jobb gombjaként van beállítva.
6) Állítható billentyűk
7) Problémák esetén forduljon a műszaki támogatáshoz.
8) Az illesztőprogramok visszaállítása a gyári beállításokra
9) Alapértelmezett: nincs kiválasztva
Műszaki adatok
| Termék neve | EVOLVEO Grafico TW |
| Termék száma | TAB GFK TW |
| Méretek | 280 x 193 x 8 mm |
| Működési feszültség | 5V |
| Fogyasztás max. | 60mA |
| Nyomásszint | 8192 |
| Visszajelzés | 233 PPS |
| Képernyő felbontása | 5080 LPI |
| Aktív magasság | 15 mm |
| Fizikai kulcsok | Újrakonfigurálható Windows és MAC OS felületen. Android esetében ez a funkció nem definiált. |
| Aktív munkaterület | 195 x 145 mm |

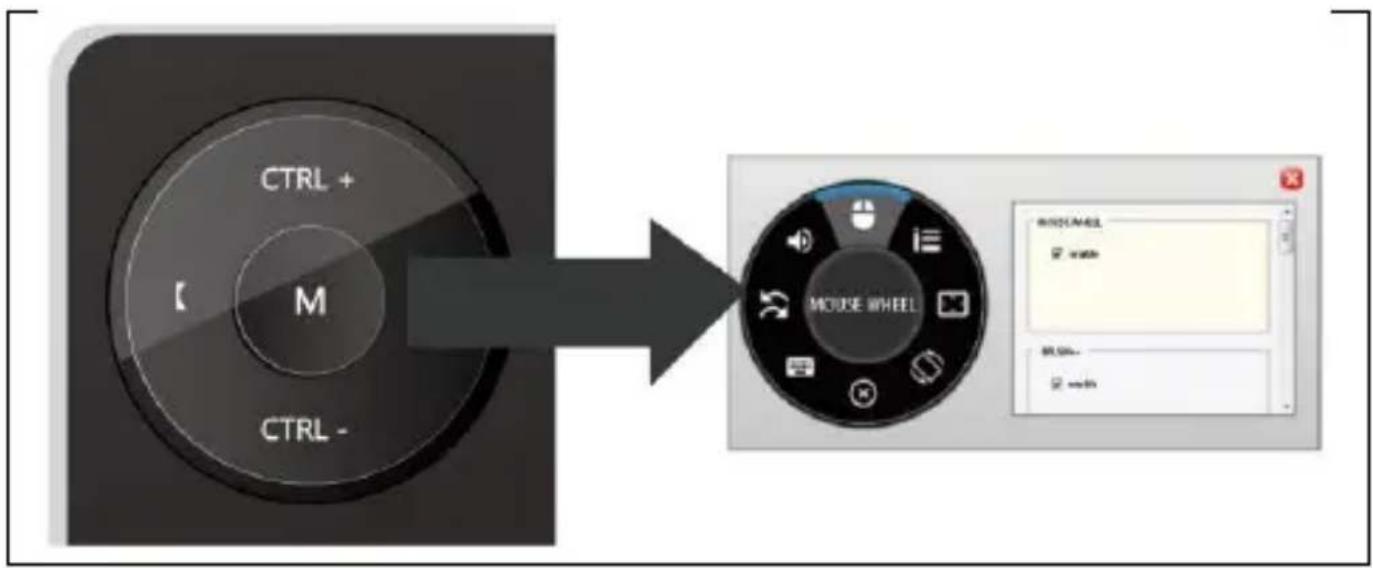

Forgó menü funkció
Nyomja meg röviden az M billentyűt, és a forgókód segítségével válasszon ki egy funkciót.
visszaforgatása a sszavonáshoz
Tartsa lenyomva az M-billentyűt az egyes funkciók beállítására szolgáló ablak előhívásához.
Az illesztőprogramok telepítése
Telepítés Windowshoz

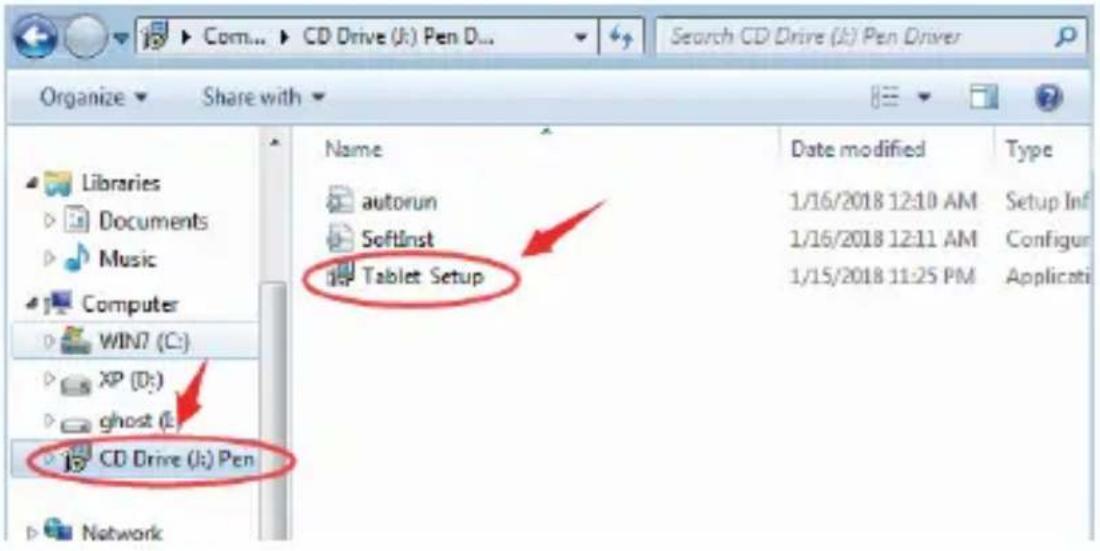

1) Miután csatlakoztatta a grafikus táblagépet a számítógéphez, várjon néhány percet. Ezután nyissa meg az "Ez a számítógép", majd a CD-ROM-ot (J). Futtassa a "Grafico Drivers.exe" fájlt az illesztőprogramok telepítéséhez

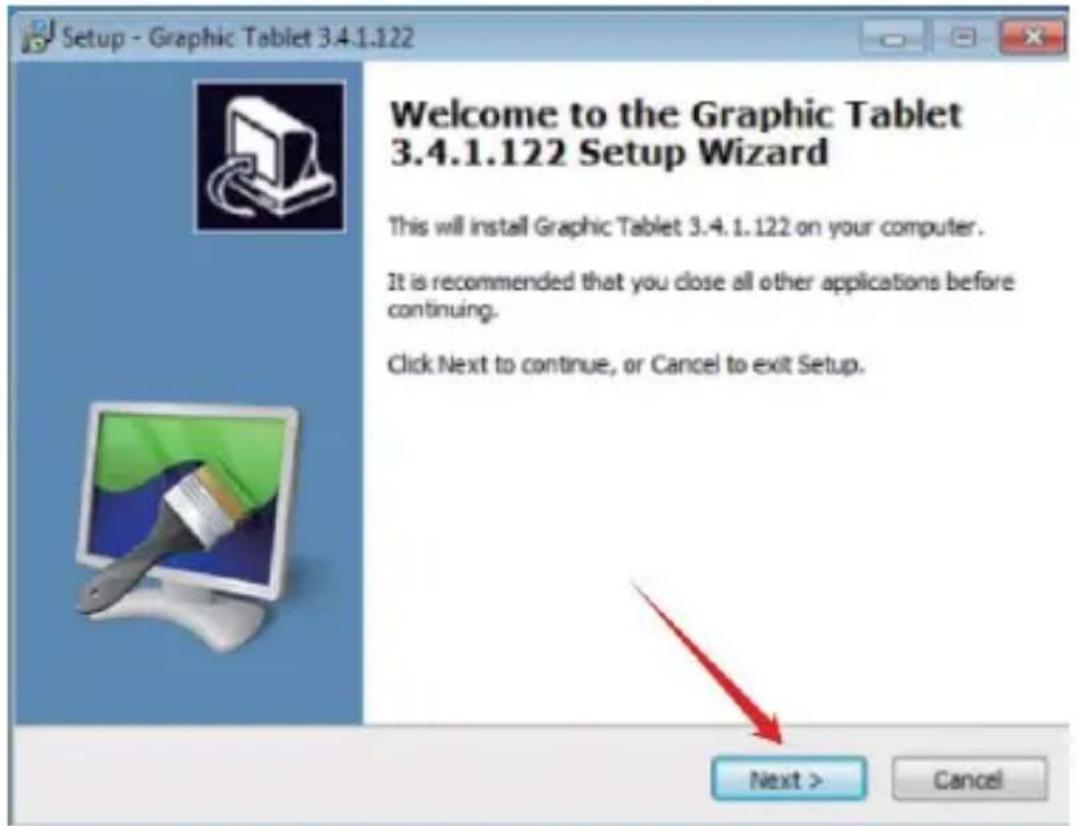

2) Kövesse a telepítési utasításokat lépésről lépésre.

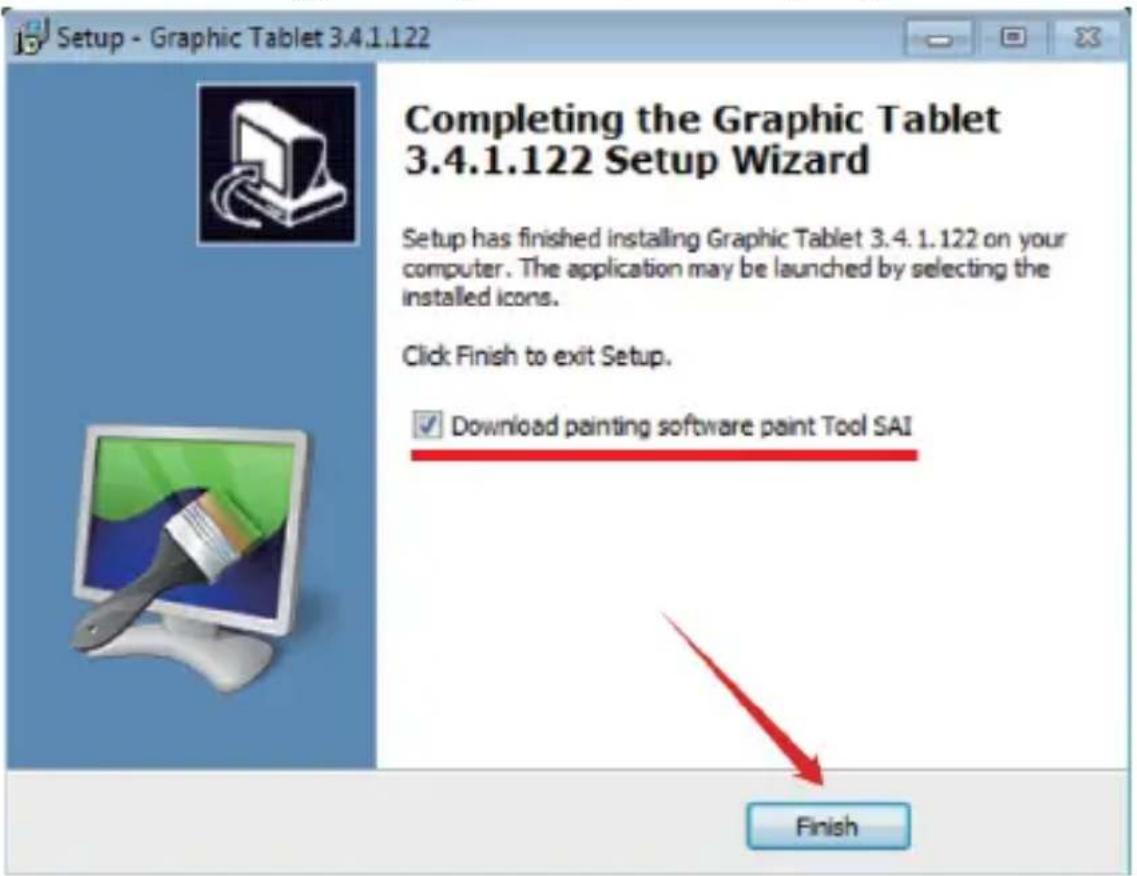

3) Az utolsó illesztőprogram-telepítési ablakban megkérdezik, hogy le kívánja-e tölteni a "Paint Tool SAI" grafikai programot. Válassza ki, hogy kívánja-e telepíteni a programot.
4) Válassza ki a letöltés mentési útvonalát.
5) Ha a letöltés befejeződött, futtassa a "sai.exe" fájlt, és kövesse a program telepítésének lépéseit.

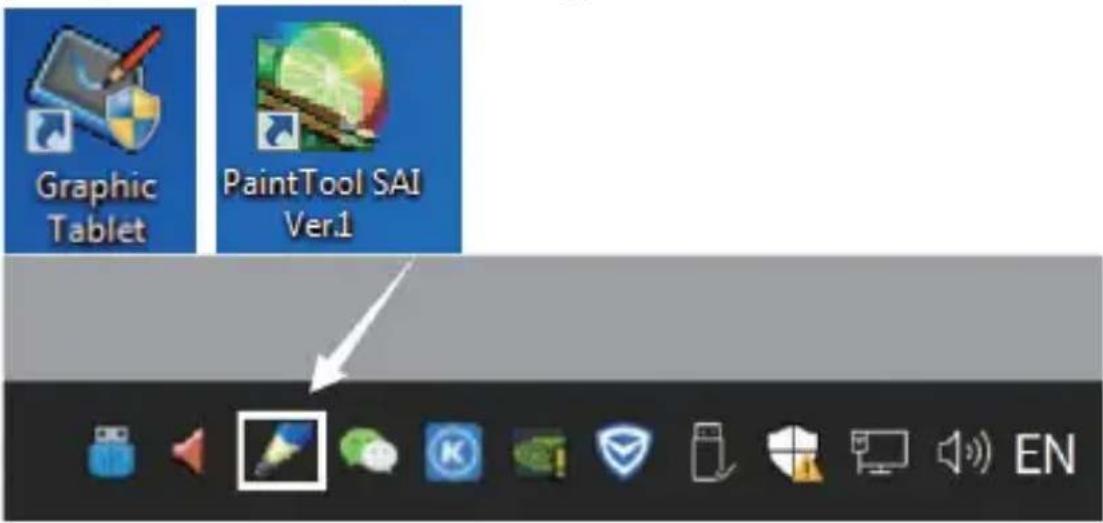

6) A telepítés akkor fejeződik be, ha a telepített programok ikonjai megjelennek az asztalon.
Megjegyzés:
- Ne használjon USB HUB-ot vagy USB-hosszabbító kábelt a számítógéphez való csatlakozáshoz.
- Amikor nem használja, ne hagyja, hogy a toll hegye bármihez is hozzáérjen, és kerülje a toll magasból történő leejtését.
- Kerülje az egérkurzor rendezetlen vagy cselekvés nélküli mozgását. Ne használjon egyszerre két vagy több grafikus táblát.
- Kérjük, kapcsolja ki a flicks funkciót a Windows 7-ben.
Telepítés MAC OS számára

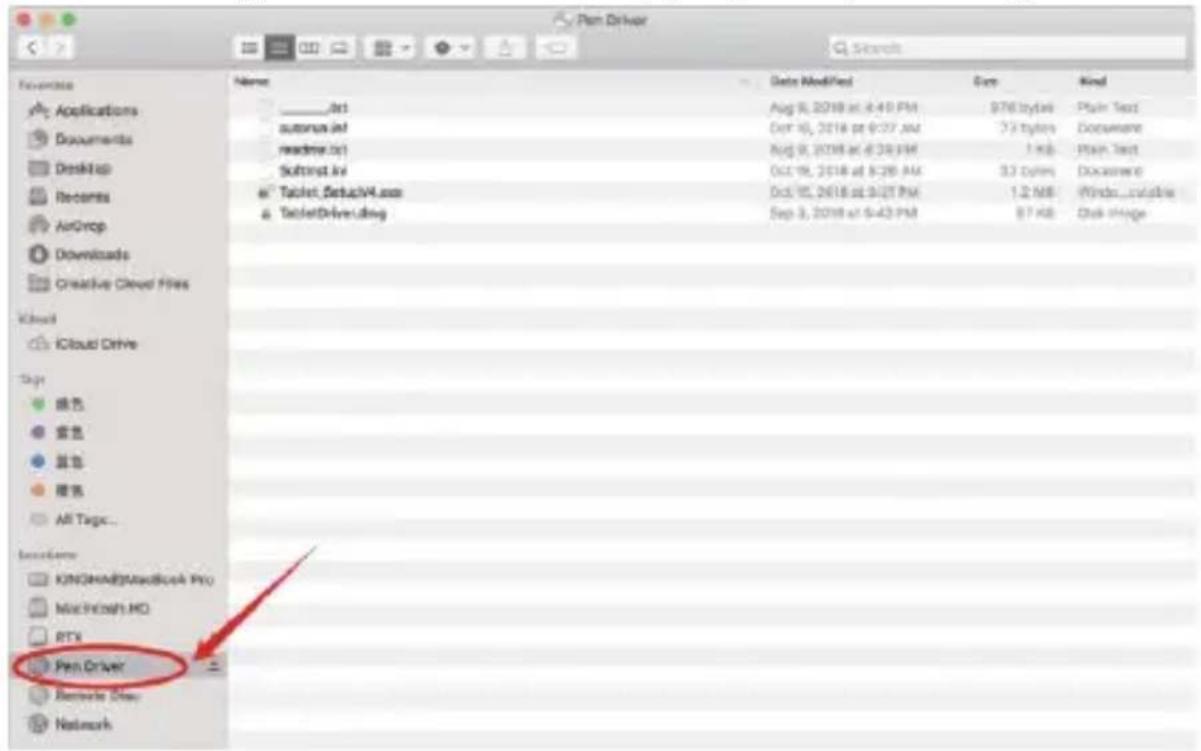

1) Miután csatlakoztatta a táblagépet a Mac eszközéhez, keresse meg a "Pen Driver" mappát, és nyissa meg.

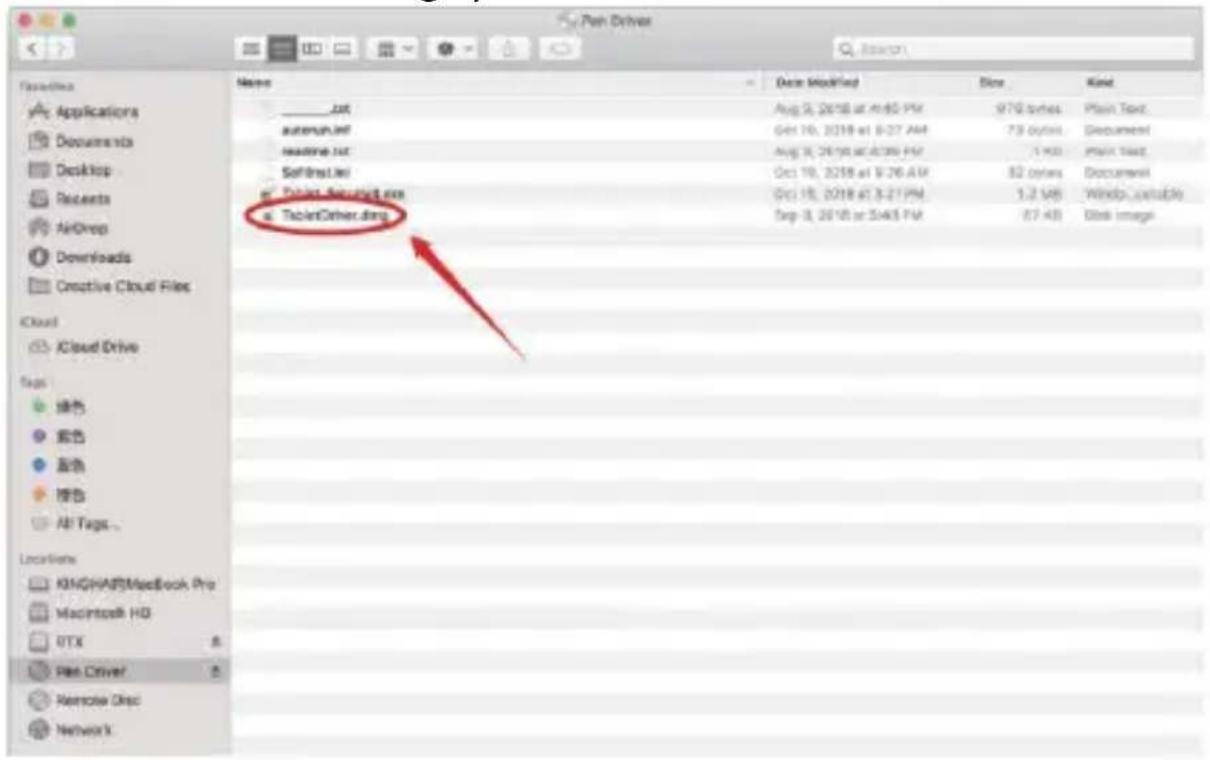

2) TabletDriver.DMG megnyitása
3) Nyissa meg a MyTablet.pkg fájlt

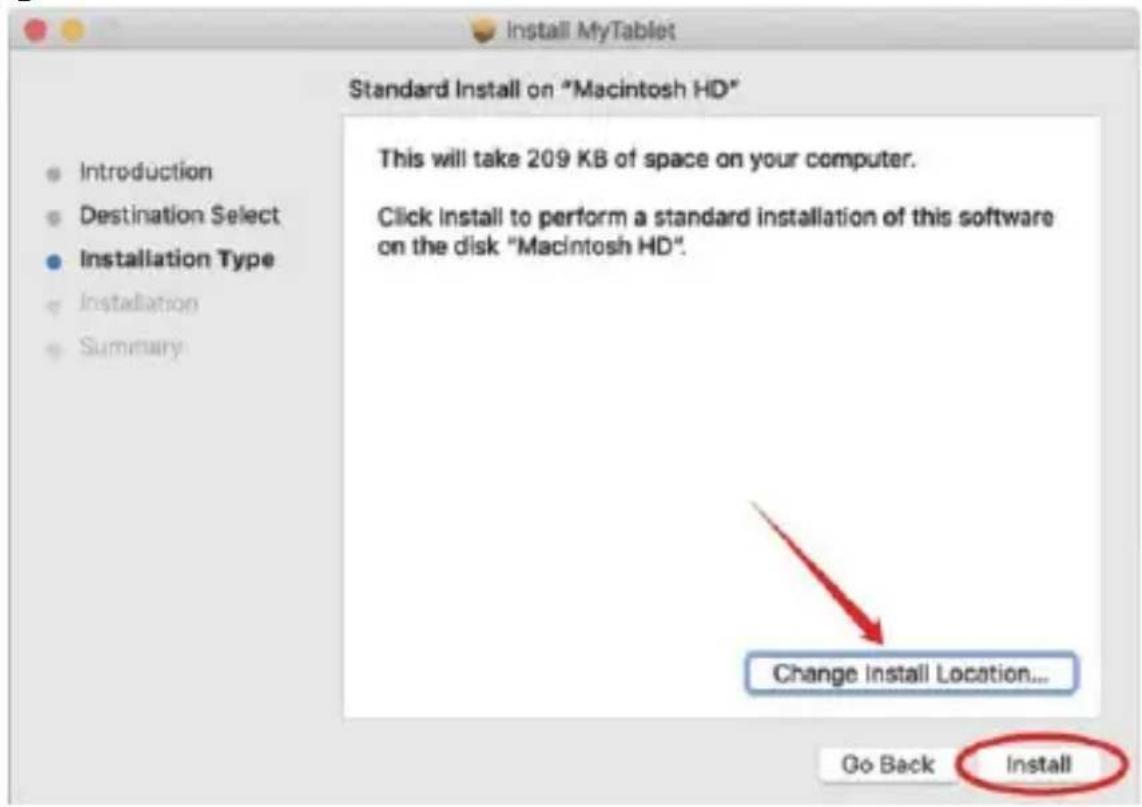

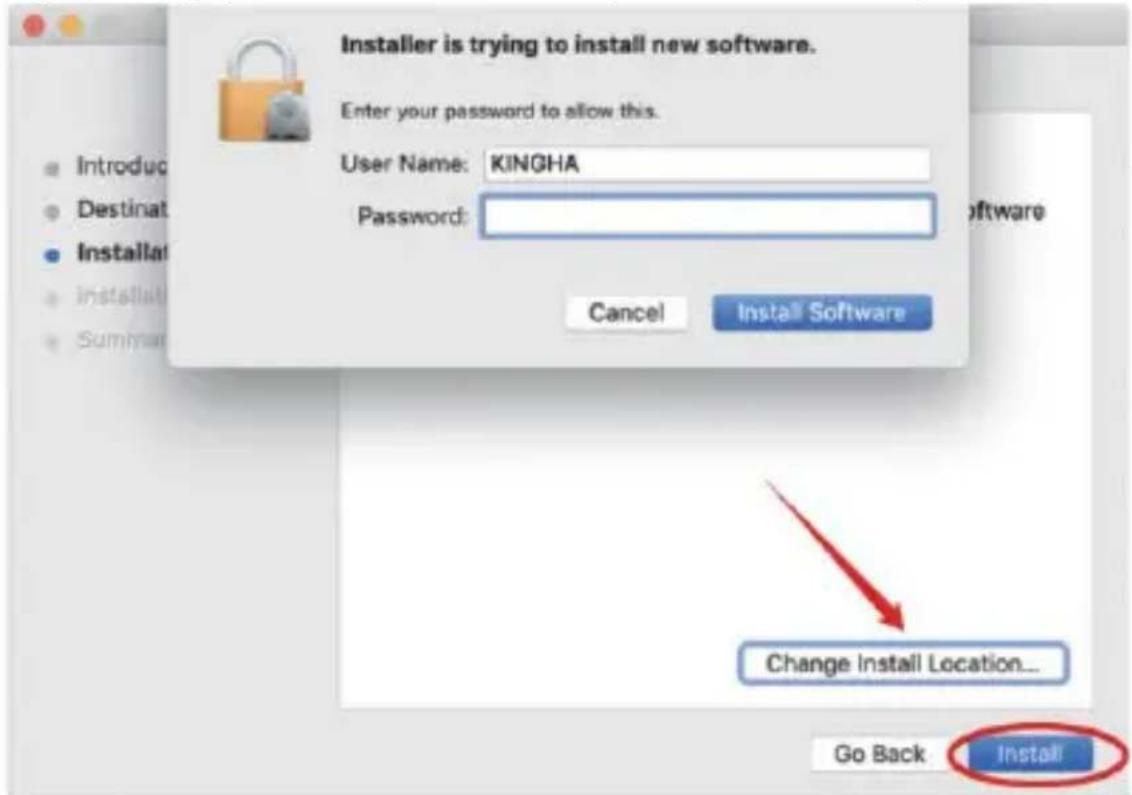

4) Válassza ki a telepítési útvonalat, majd a telepítés elindításához válassza a "Telepítés" gombot.
5) Adja meg jelszavát, és folytassa a telepítést.

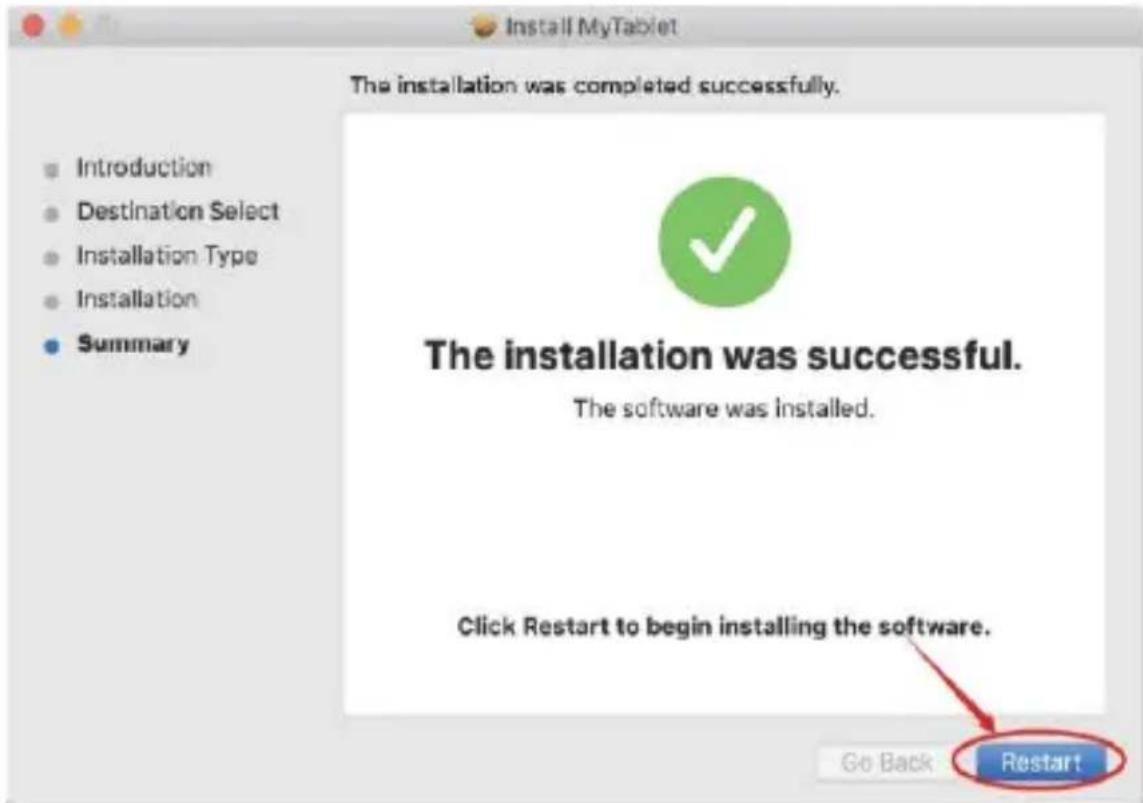

6) A sikeres telepítés után a rendszer felkéri, hogy indítsa újra a készüléket.
Megjegyzés: Az illesztőprogram telepítése után végezze el a következő beállításokat

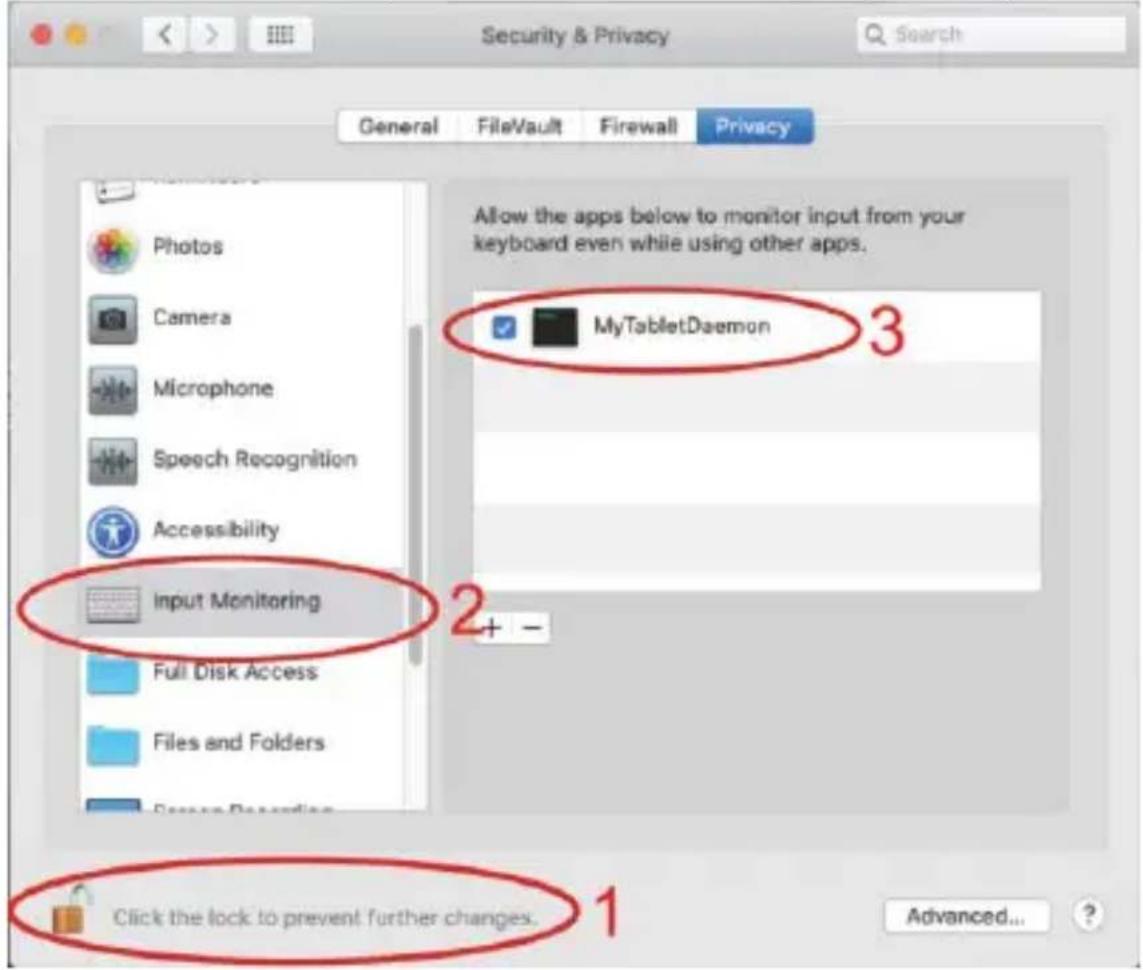

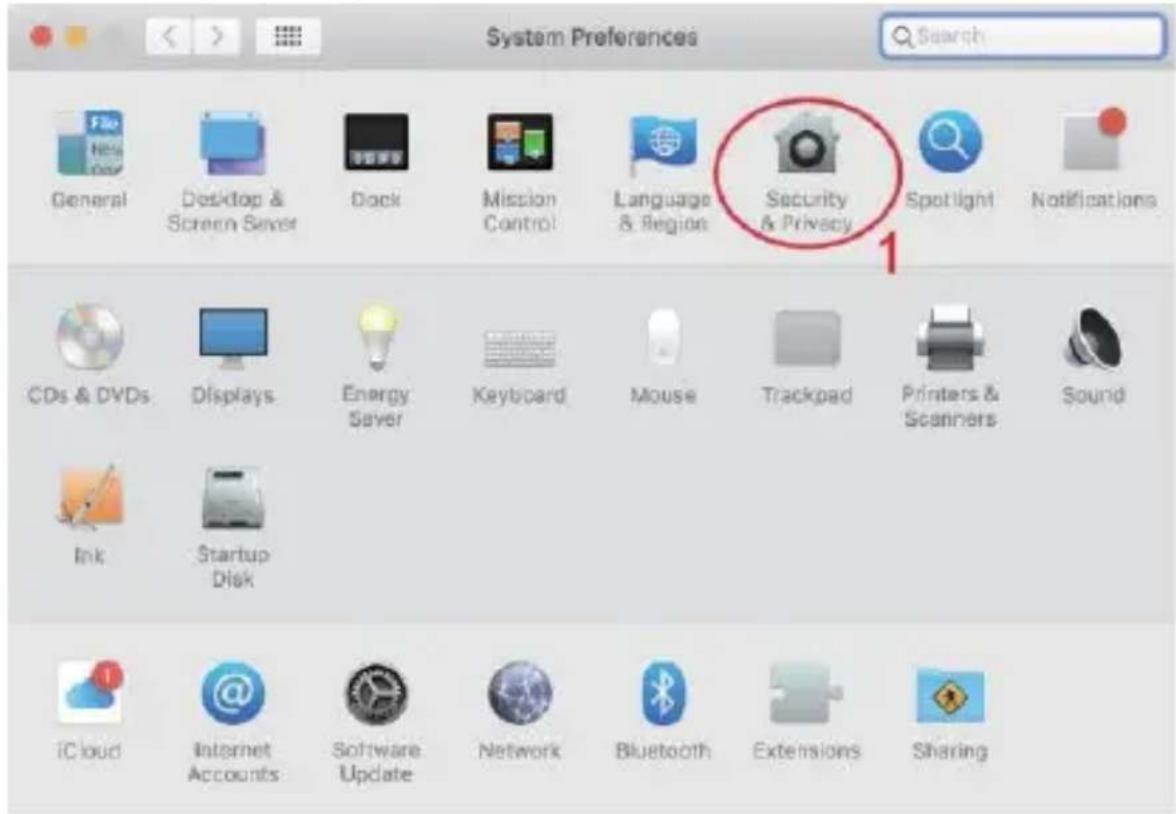

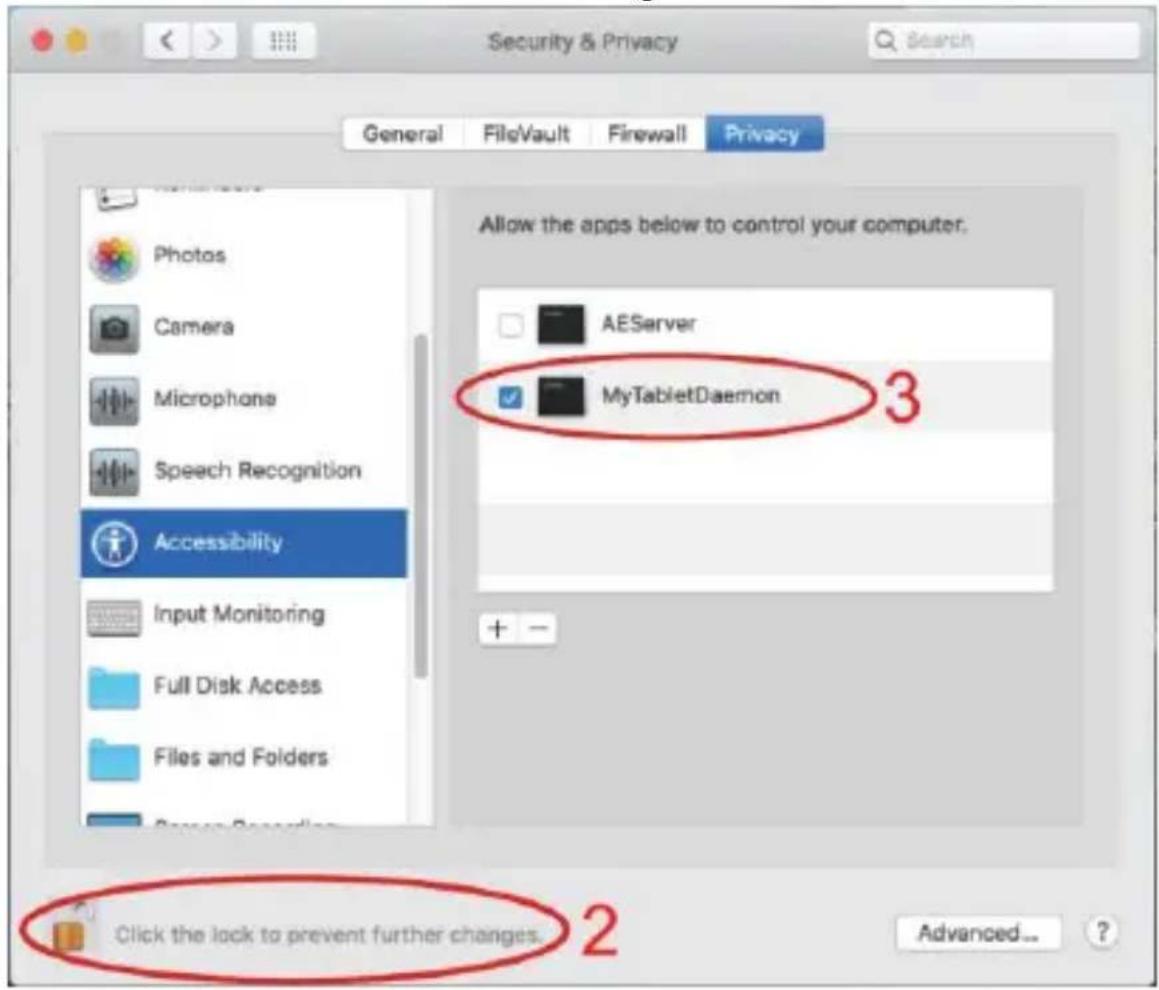

7) Nyissa meg a MAC OS beállításait. Keresse meg a "Biztonsági és adatvédelmi opciót".
8) Válassza ki a feloldási lehetőséget.
9) Ellenőrizze a MyTabletDaemon engedélyezését.
A MAC OS illesztőprogramok sikeresen telepítve lettek. Kérjük, indítsa újra a rendszert.
Fontos: Az alkalmazást folyamatosan frissítjük és fejlesztjük, az egyes lépések a frissítések után változhatnak. Ha bármilyen probléma merül fel az eljárással kapcsolatban, javasoljuk, hogy forduljon a szervizközponthoz.
Technikai támogatás
www.evolveo.hu/helpdesk/
A garancia NEM érvényes a következőkre:
- a készülék más célokra történő használata
- az EVOLVEO Grafico TW-ben telepített vagy az alkalmazásból manuálisan vagy automatikusan letölthető frimware-től eltérő szoftverek telepítése
- nem rendeltetésszerű használatból eredő elektromechanikus vagy mechanikai sérülések
- természeti elemek, például tűz, víz, statikus elektromosság, túlfeszültség stb. által okozott károk.
- jogosulatlan javítás által okozott kár
Eltávolítás
A terméken, a szakirodalomban vagy a csomagoláson található áthúzott tárolóedény szimbólum azt jelenti, hogy az EU-ban minden elektromos és elektronikus készüléket, elemet és akkumulátort élettartamuk végén a szelektív hulladékáramba kell helyezni. Ne dobja ezeket a termékeket a nem szelektált kommunális hulladékba.
MEGFELELŐSÉGI NYILATKOZAT
Az Abacus Electric, s.r.o. kijelenti, hogy az EVOLVEO Grafico TW megfelel az ilyen típusú eszközökre vonatkozó jegyzetekben és szabályzatokban foglalt követelményeknek.
A megfelelőségi nyilatkozat teljes szövege a http://ftp.evolveo.com/CE/oldalon található
Planá 2, 370 01, Csehország
Gyártó
Naxya Limited
A tervezés és a specifikációk előzetes értesítés nélkül változhatnak.
