Grafico TW - Grafický tablet Evolveo - Bezplatný návod k obsluze

Typ produktu	Grafický tablet
Značka	Evolveo
Model	Grafico TW
Rozměry	280 x 193 x 8 mm
Aktivní plocha	195 x 145 mm (7,7 x 5,7 palce)
Citlivost na tlak	8192 úrovní
Frekvence snímání	233 PPS
Rozlišení	5080 LPI
Aktivní výška	15 mm
Typ pera	Bezdrátové, bez baterie
Tlačítka pera	2 (+ a -)
Tlačítka tabletu	4 fyzická + M-tlačítko (otočný enkodér)
Připojení	USB 2.0/3.0, OTG pro Android
Kompatibilita	Windows, macOS, Android (s OTG)
Napájení	5V přes USB, max 60 mA
Náhradní hroty v balení	30
Příslušenství v balení	Pero, USB kabel, Micro-USB OTG, USB-C OTG, pouzdro na pero, kroužek na vyjmutí hrotu, ochranná fólie, rukavice velikosti L
Přizpůsobitelná tlačítka	Ano (Windows/macOS), ne na Androidu
Podpora Windows Ink	Ano

Často kladené otázky - Grafico TW Evolveo

Vyžaduje pero baterii?

Ne, bezdrátové pero je bez baterie. Využívá technologii elektromagnetické rezonance napájené tabletem.

Kolik úrovní tlaku tablet podporuje?

Tablet podporuje 8192 úrovní tlaku, což nabízí přesné ovládání pro kreslení a psaní.

Mohu tablet používat s telefonem Android?

Ano, tablet můžete připojit k telefonu Android pomocí přiložených OTG adaptérů (Micro-USB nebo USB-C). Ujistěte se, že váš telefon podporuje OTG, a před připojením vypněte otáčení obrazovky.

Jak vyměním hrot pera?

Pomocí přiloženého kroužku uchopte starý hrot a vytáhněte ho rovně. Vložte nový hrot a pevně ho zatlačte do pera. Tablet je dodáván s 30 náhradními hroty.

Jak nainstalovat ovladače ve Windows?

Po připojení tabletu otevřete 'Tento počítač' a najděte CD jednotku. Spusťte 'Grafico Drivers.exe' a postupujte podle průvodce instalací. Volitelně můžete nainstalovat Paint Tool SAI.

Jak nainstalovat ovladače na macOS?

Otevřete složku 'Pen Driver' na tabletu, spusťte 'MyTablet.pkg' a postupujte podle instalátoru. Po instalaci přejděte do Zabezpečení a soukromí > Monitorování vstupu a povolte MyTabletDaemon.

Mohu přizpůsobit fyzická tlačítka na tabletu?

Ano, ve Windows a macOS můžete přenastavit čtyři fyzická tlačítka a M-tlačítko pomocí softwaru ovladače. Na Androidu není přizpůsobení tlačítek podporováno.

Jaká je velikost aktivní kreslicí plochy?

Aktivní pracovní plocha měří 195 x 145 mm (7,7 x 5,7 palce), což poskytuje dostatek prostoru pro kreativní práci.

Podporuje tablet Windows Ink?

Ano, ovladač obsahuje možnost použít Windows Ink, což umožňuje kompatibilitu s aplikacemi podporujícími Windows Ink.

Co je funkce otočného menu?

Krátce stiskněte M-tlačítko pro aktivaci otočného menu. Pomocí otočného enkodéru vyberte funkce jako ovládání hlasitosti, kolečko myši, velikost štětce nebo otáčení plátna. Dlouhým stiskem M-tlačítka nakonfigurujete jednotlivé funkce.

NÁVOD K OBSLUZE Grafico TW Evolveo

Důležité informace.... 4

Obsah balení 4

Přehled 5

Bezdrátové pero 6

Výměna hrotů 6

Připojení 6

Připojení k telefonu Android ...... 7

Nastavení bezdrátového pera 8

Specifikace 9

Technická podpora.... 17

Vážený zákazníku, děkujeme, že jste si vybrali EVOLVEO Grafico TW. Věříme, že Vám produkt bude sloužit k vaší plné spokojenosti.

Důležité informace

Tento manuál obsahuje kroky pro každodenní ovládání, nastavení a instalaci zařízení EVOLVEO Grafico TW.

Ovladače potřebné k instalaci zařízení jsou uložena uvnitř zařízení.

Obsah balení

• EVOLVEO Grafico TW, grafický tablet
• Bezdrátové pero
• Náhradní hroty – 30ks
• USB
• Uživatelský manuál
• Micro-USB OTG adaptér
• USB C OTG adaptér
• Pouzdro na bezdrátové pero
• Kroužek pro odstranění hrotů
• Folie na pracovní plochu
• Rukavice velikost L

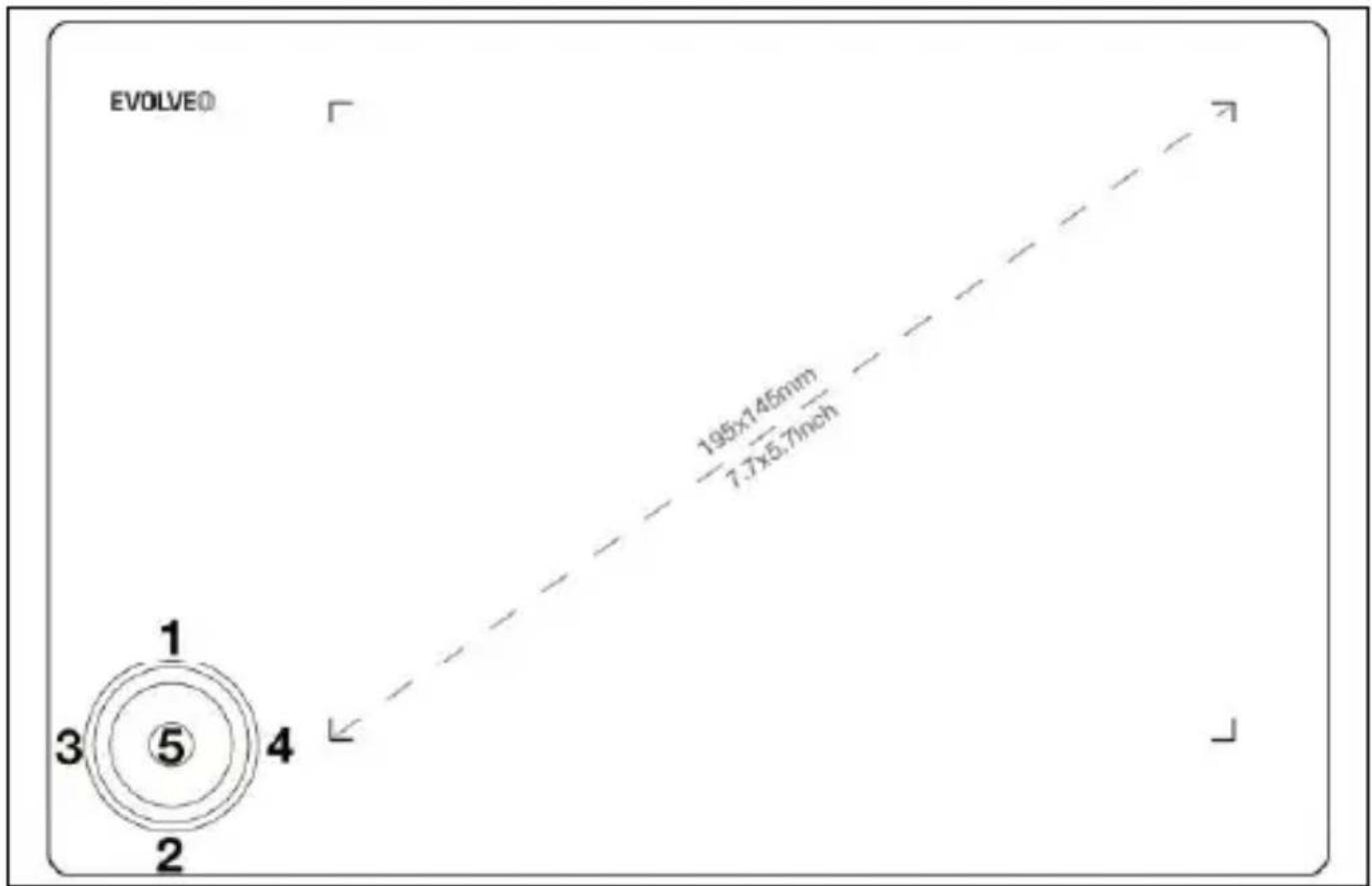

Přehled

Poznámka: Po úspěšném připojení zařízení je normální pracovní stav následující:

Pokud není bezdrátové pero v pracovní oblasti grafického tabletu, kurzor myši je ve statickém stavu.

Pokud se bezdrátové pero dotýká pracovní oblasti grafického tabletu, kurzor myši se pohybuje v závislosti na pohybech bezdrátového pera.

Poznámka: Klávesy 1-4 mohou být prěnastaveny tak, aby jejich funkce vyhovovaly vašemu užívání. Změna funkce nelze provést v systému Android.

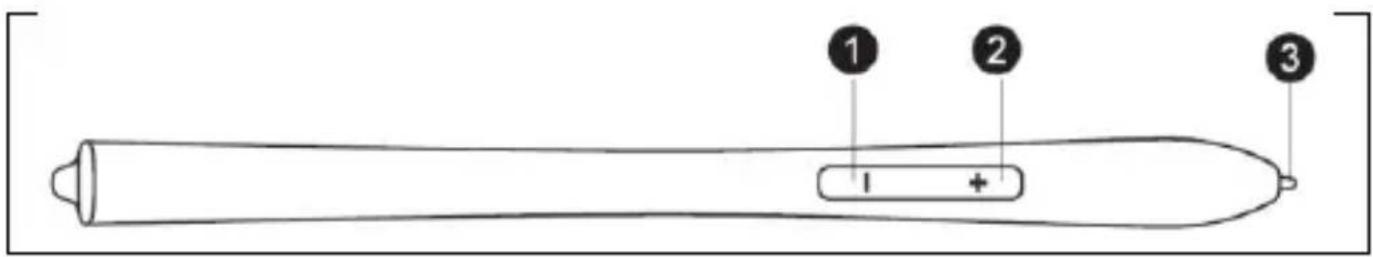

Bezdrátové pero

Poznámka: Klávesu pro „-„ lze přizpůsobit vašim potřebám.

Podrobnosti naleznete v rozhraní ovladačů.

Poznámka: Bezdrátové pero není třeba nabíjet ani používat baterii.

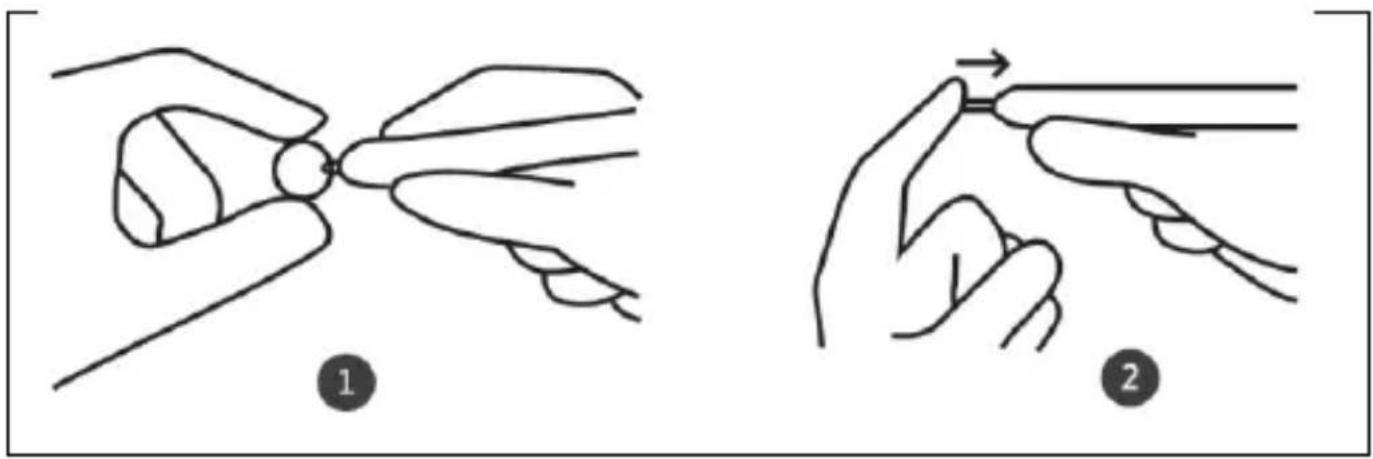

Výměna hrotů

1) Uchopte kroužkem hrot a vytáhněte jej z pera

2) Vložte a zatlačte do pera nový hrot

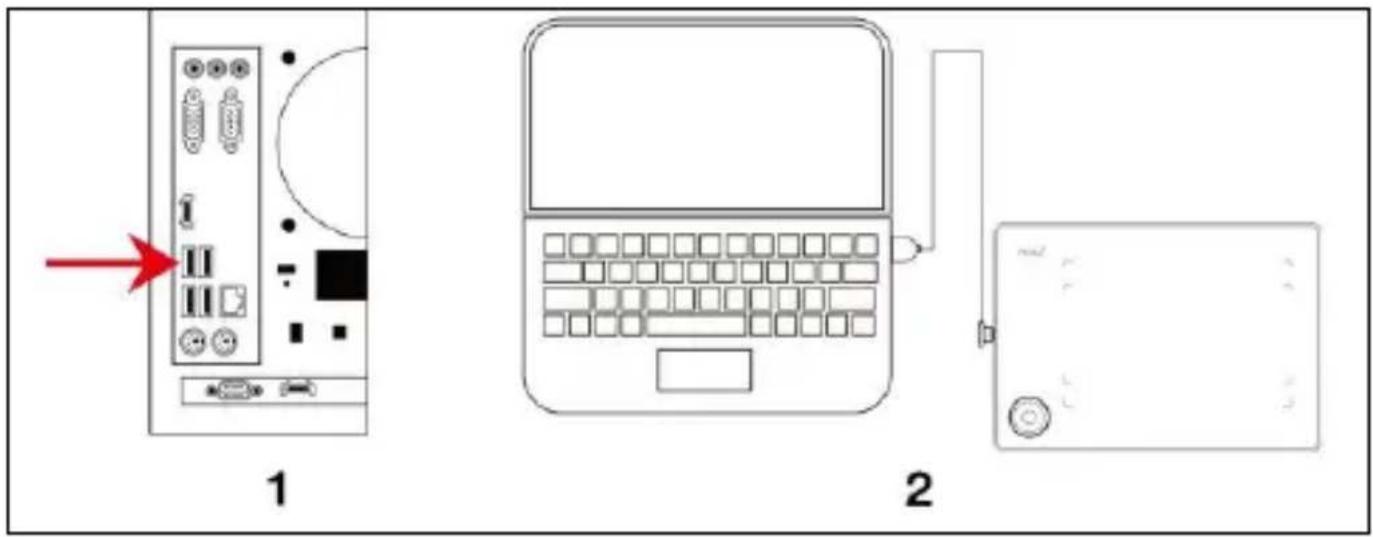

Připojení

Připojte grafický tablet do PC USB 2.0/3.0 portu. K připojení nepoužívejte přední USB porty vašeho PC.

1) USB připojení k PC

2) USB připojení k notebooku

Připojení k telefonu Android

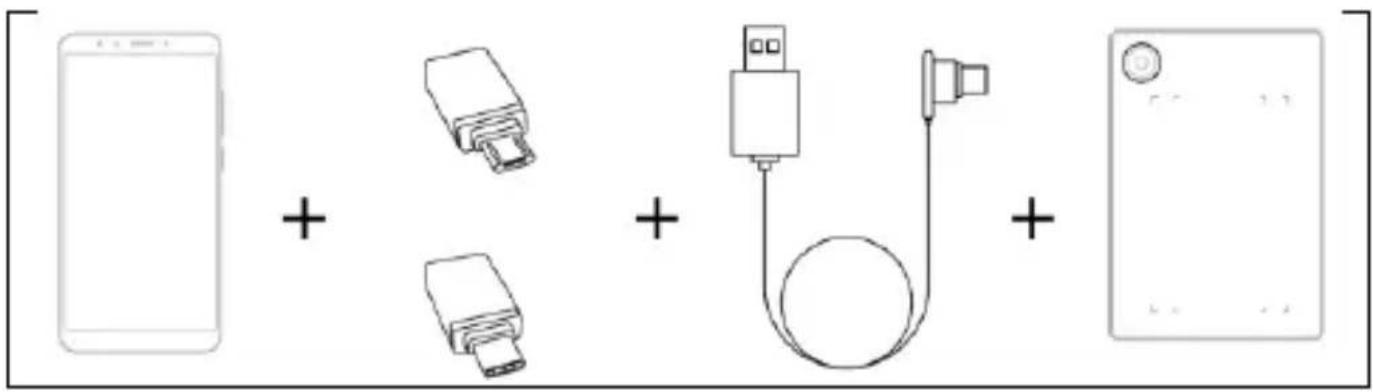

Telefon Android/OTG adaptér/kabel USB/grafický tablet

Důležité: Prosím, před připojením vypněte funkci otáčení obrazovky na vašem telefonu.

Důležité: Prosím, ujistěte se, že váš telefon podporuje funkci OTG a tato funkce je zapnutá.

Postup:

1) Připojte OTG adaptér k telefonu Android
2) Propojte kabel USB s adaptérem OTG
3) Propojte kabel USB s grafickým tabletem EVOLVEO Grafico

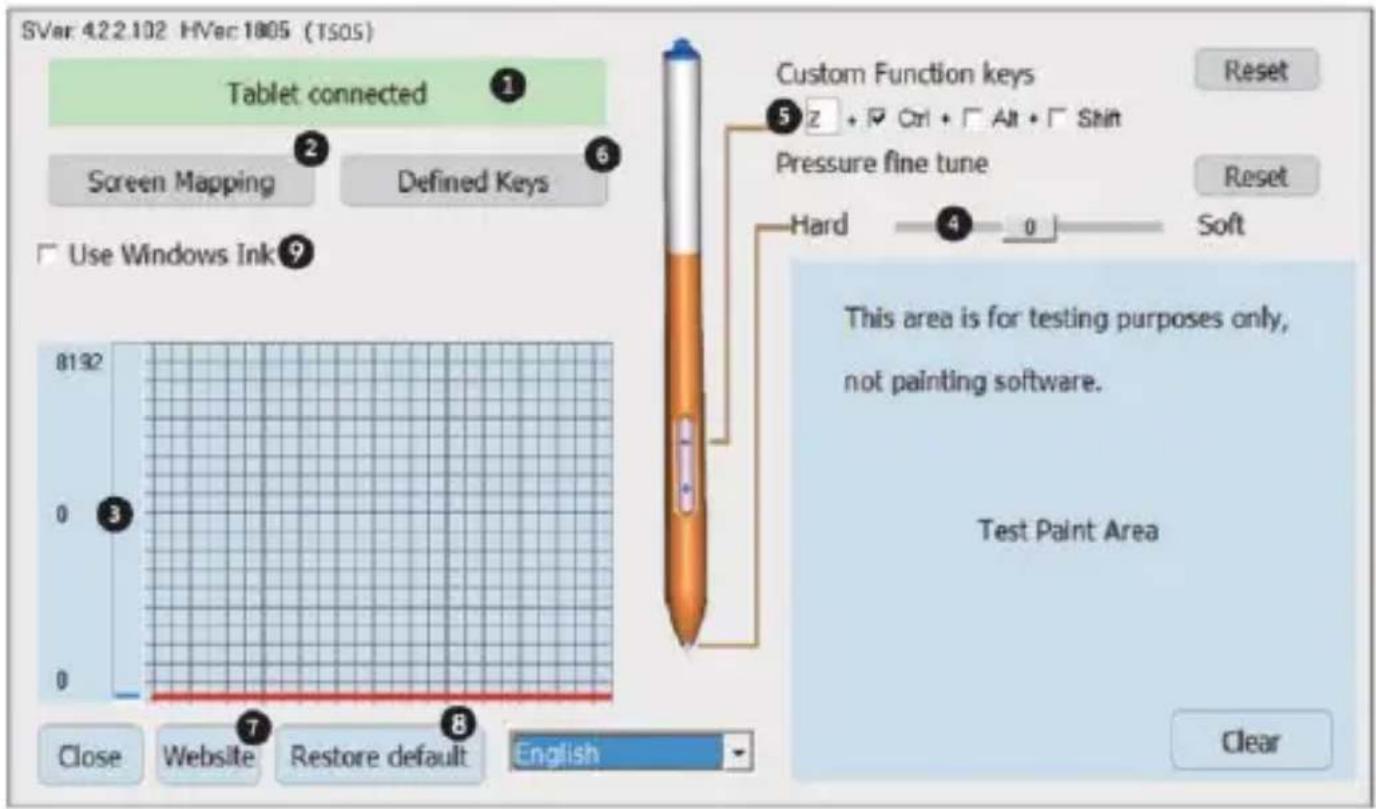

Nastavení bezdrátového pera (pouze pro Windows)

1) Stav spojení PC a grafického tabletu
2) Mapování obrazovky: Možnost nastavení oblasti mapování obrazovky a pracovní plochy grafického tabletu.
3) Tlak bezdrátového pera: Úroveň od 0 do 8192. Křivka znázorňuje úroveň vynaloženého tlaku, který je vyvíjen na grafický tablet pomocí bezdrátového pera.
4) Jemné doladění tlaku: Slouží k mírnému upravení tlaku. Výchozí: 0. Změnu je možné zpozorovat vlevo od tlakové křivky.
5) Nastavené kláves bezdrátového pera: Nastavitelná funkce klávesy „-„. Výchozí: Ctrl+z. Funkce klávesy „+“ je nastavena jako pravé tlačítko myši.
6) Nastavitelné klávesy
7) V případě problémů kontaktujte technickou podporu.
8) Obnova ovladačů do továrního nastavení
9) Výchozí: nezvoleno

Specifikace

Název výrobku	EVOLVEO Grafico TW
Produktové číslo	TAB GFK TW
Rozměry	280 x 193 x 8 mm
Pracovní napětí	5V
Spotřeba max.	60mA
Úroveň tlaku	8192
Odezva	233 PPS
Rozlišení obrazovky	5080 LPI
Aktivní výška	15 mm
Fyzické klávesy	Možno prěnastavit v rozhraní Windows a MAC OS. Pro Android je tato funkce nedefinována.
Aktivní pracovní plocha	195 x 145 mm

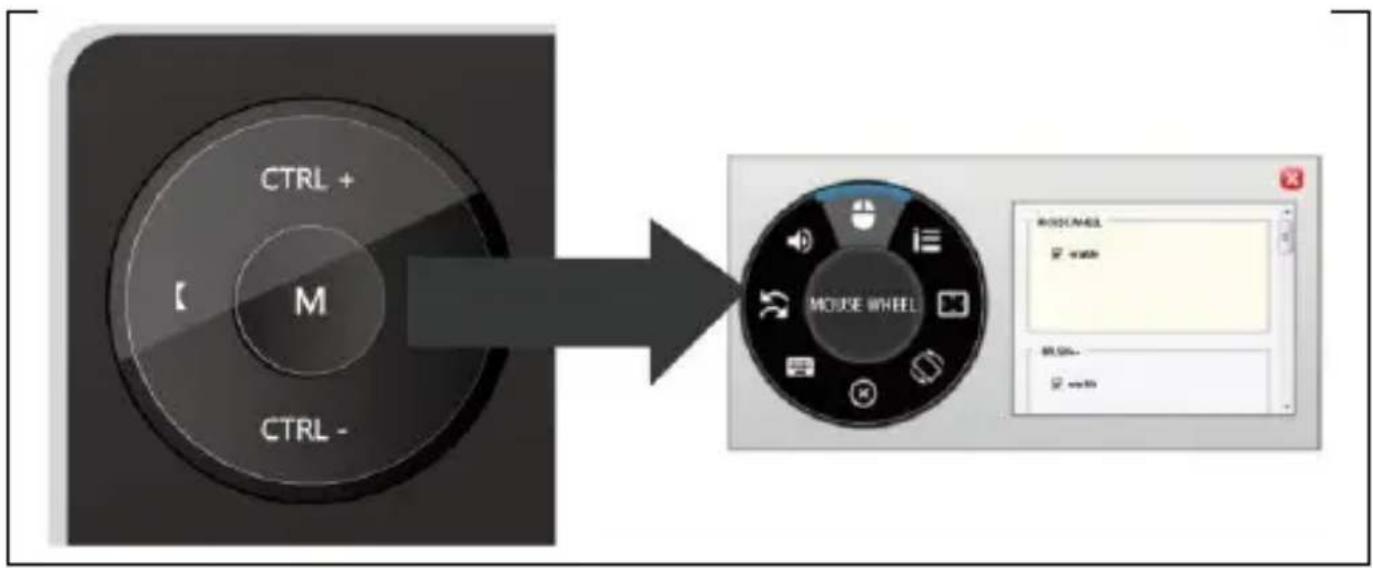

Krátce zmáčkněte M-Klávesu a pomocí otočení zvolte funkci.

Dlouze podržte M-Klávesu pro vyvolání okna pro nastavení jednotlivých funkcí.

Instalace ovladačů

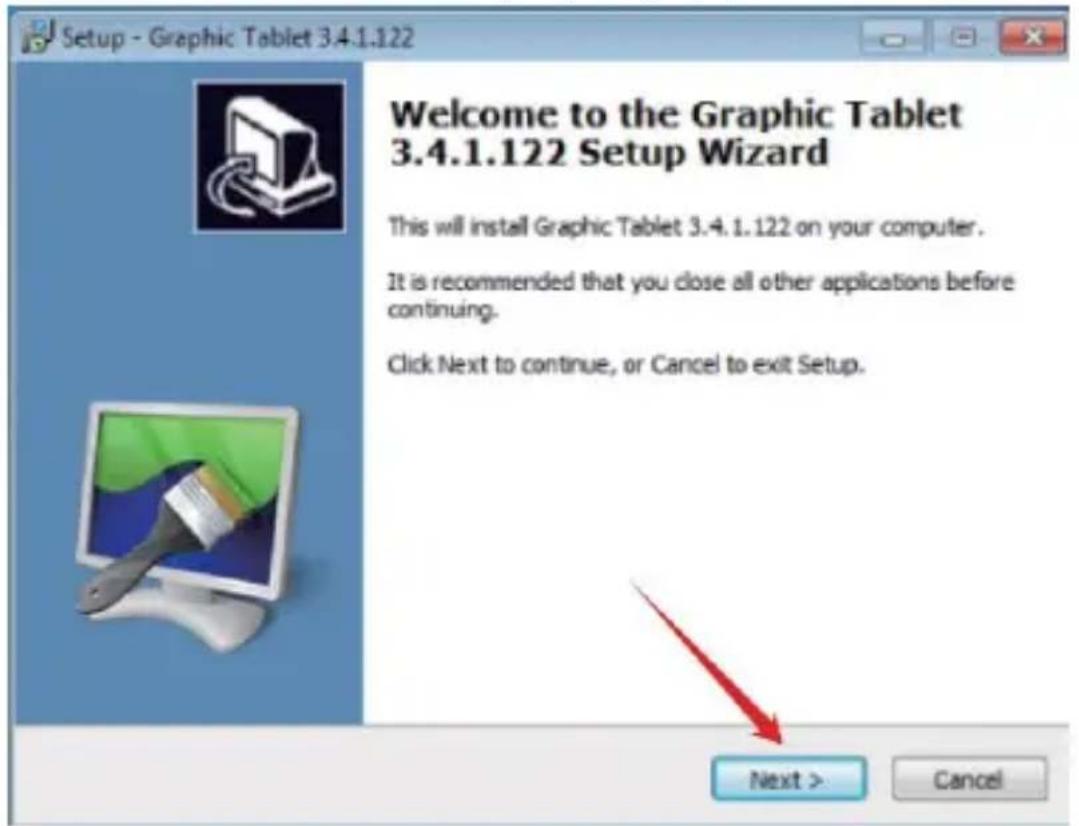

Instalace pro Windows

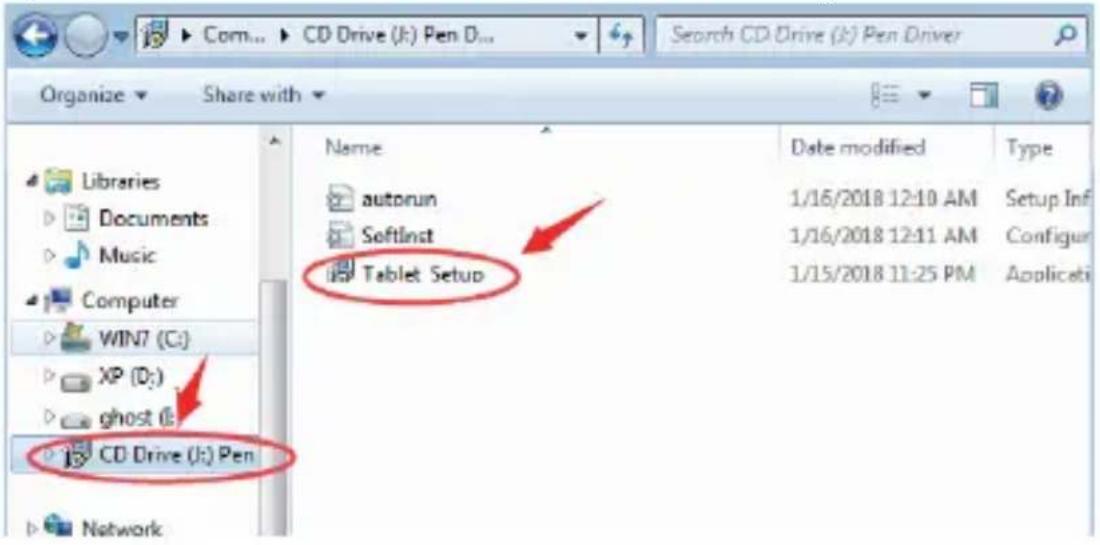

1) Po připojení grafického tabletu k vašemu PC chvíli vyčkejte. Poté otevřete „Tento počítač“ a následně CD-ROM (J).

Spustte soubor Grafico Drivers.exe" pro instalaci ovladaču

2) Krok za krokem následujte pokyny při instalaci.

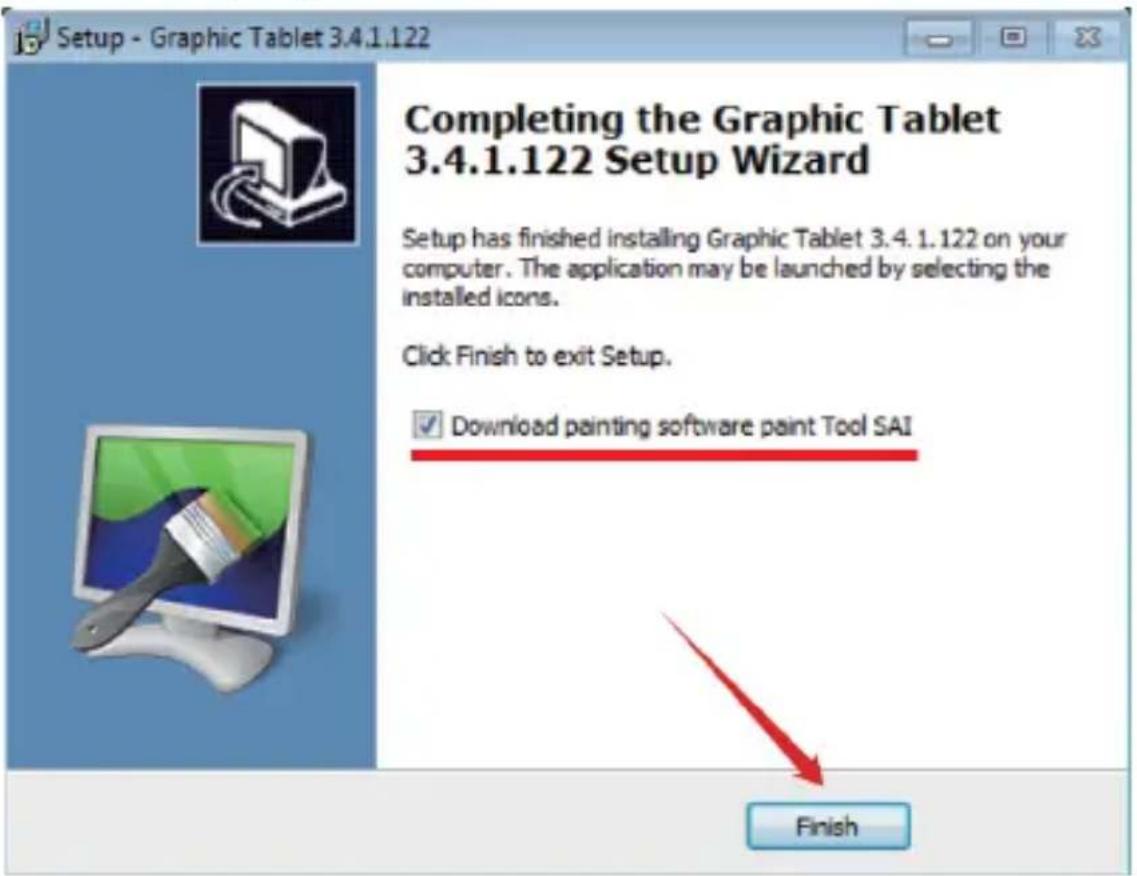

3) V posledním okně instalace ovladačů budete vyzváni, zda chcete stáhnout grafický program „Paint Tool SAI“. Zvolte, zda chcete program nainstalovat.

4) Zvolte cestu pro uložení stahování.
5) Po dokončení stahování spustte soubor „sai.exe“ a následujte jednotlivé kroky instalace programu.

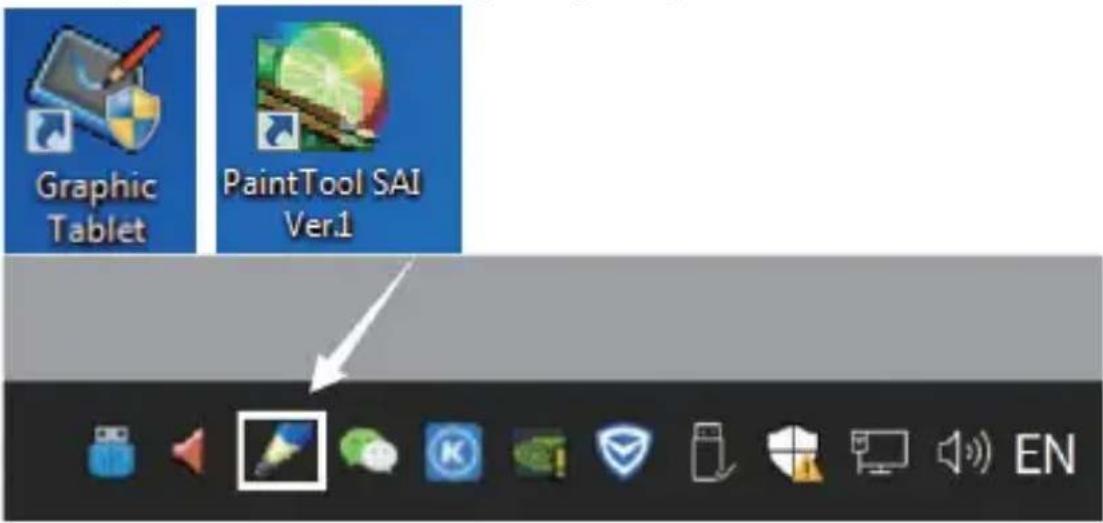

6) Instalace je kompletní poté, co se na ploše zobrazí ikony nainstalovaných programů.

Poznámka:

• Nepoužívejte USB HUB nebo USB prodlužovací kabel pro propojení s vašim PC.
• Pokud pero nepoužíváte, nedovolte, aby se hrot pera čehokoli dotýkal a zabraňte pádu pera z výšky.
• Zabraňte neuspořádanému pohybu kurzoru myši, nebo pohybu bez akce. Nepoužívejte dva, nebo více grafických tabletů současně.
• V systému Windows 7 prosím vypněte funkci rychlého gesta (flicks function).

Instalace pro MAC OS

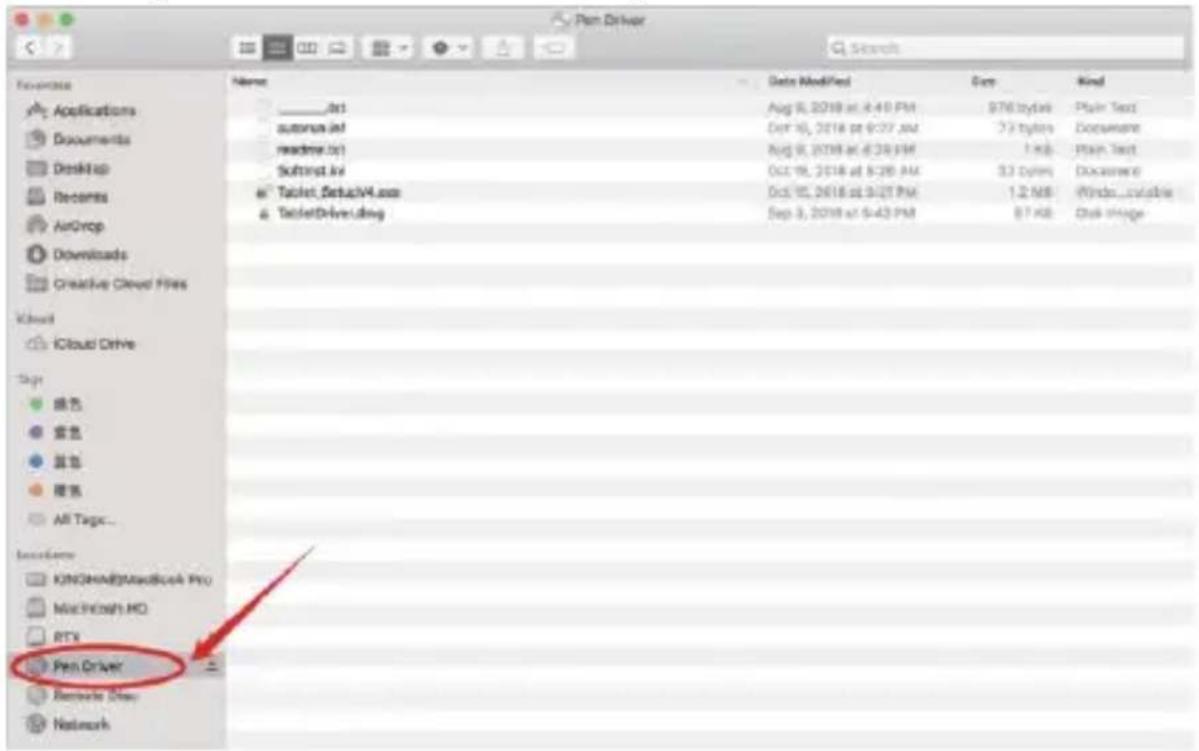

1) Po připojení tabletu k vašemu Mac zařízení vyhledejte složku „Pen Driver“ a otevřete ji.

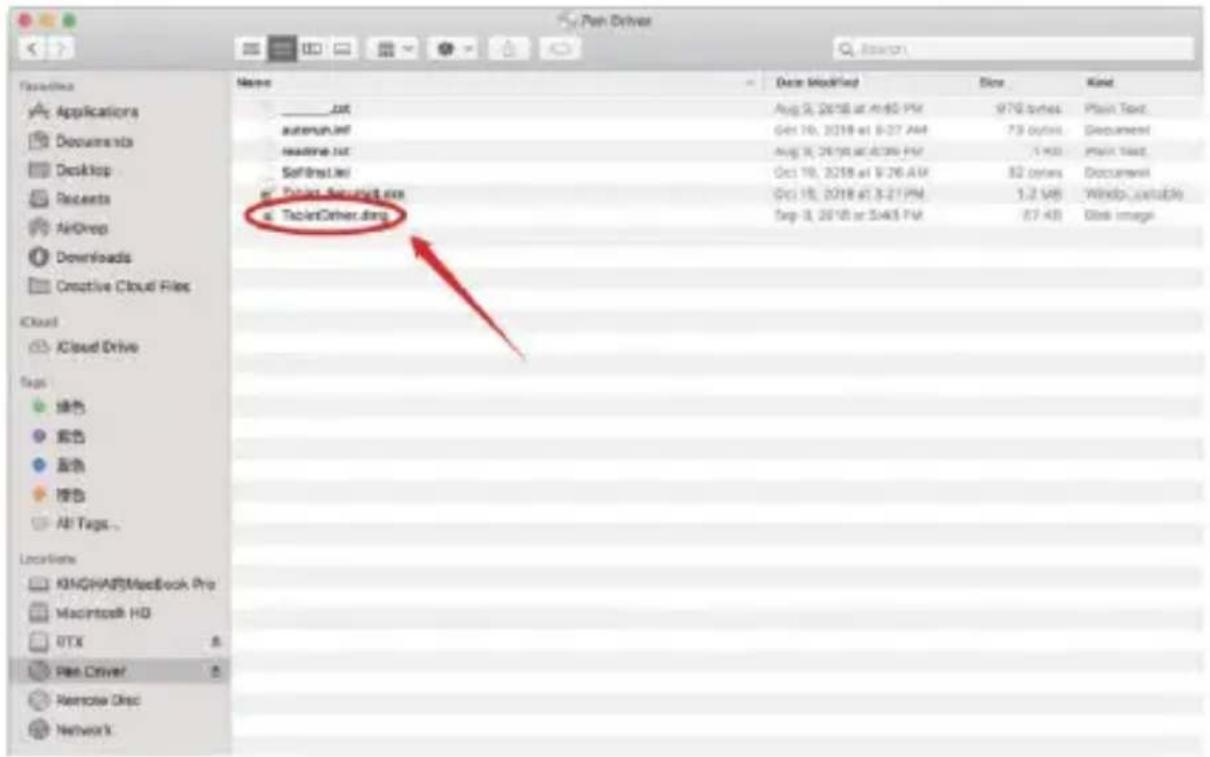

2) Otevřete TabletDriver.DMG

MyTablet.pkg
3) Otevřete MyTablet.pkg

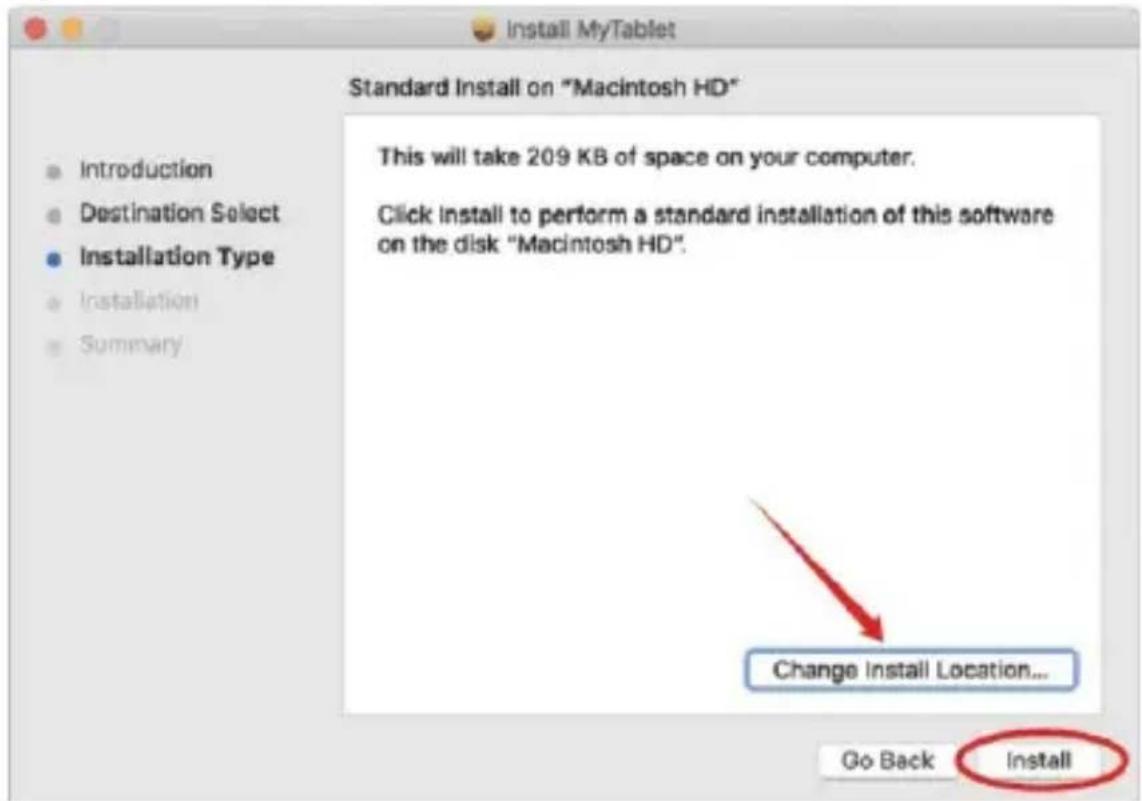

4) Zvolte cestu pro instalaci a následně „Instal“ pro spuštění instalace.

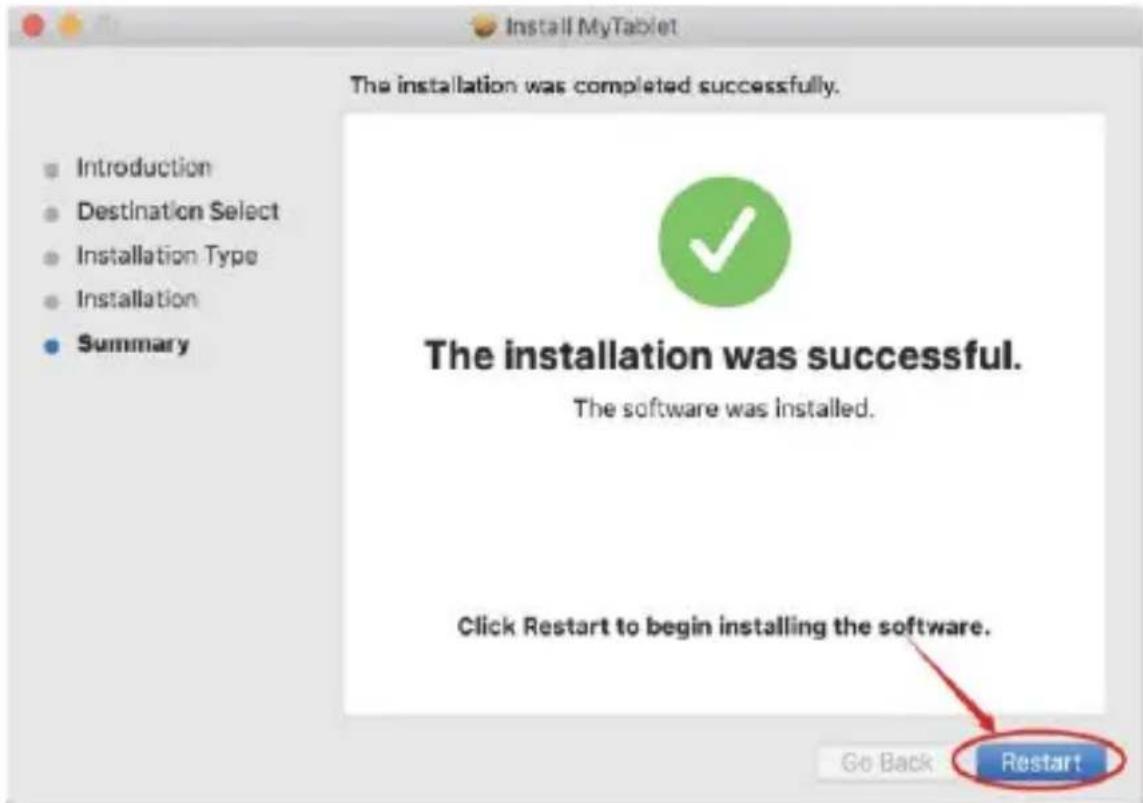

6) Po úspěšné instalaci budete vyzváni k restartování vašeho zařízení.

Poznámka: Po instalaci ovladače proved'te následující nastavení

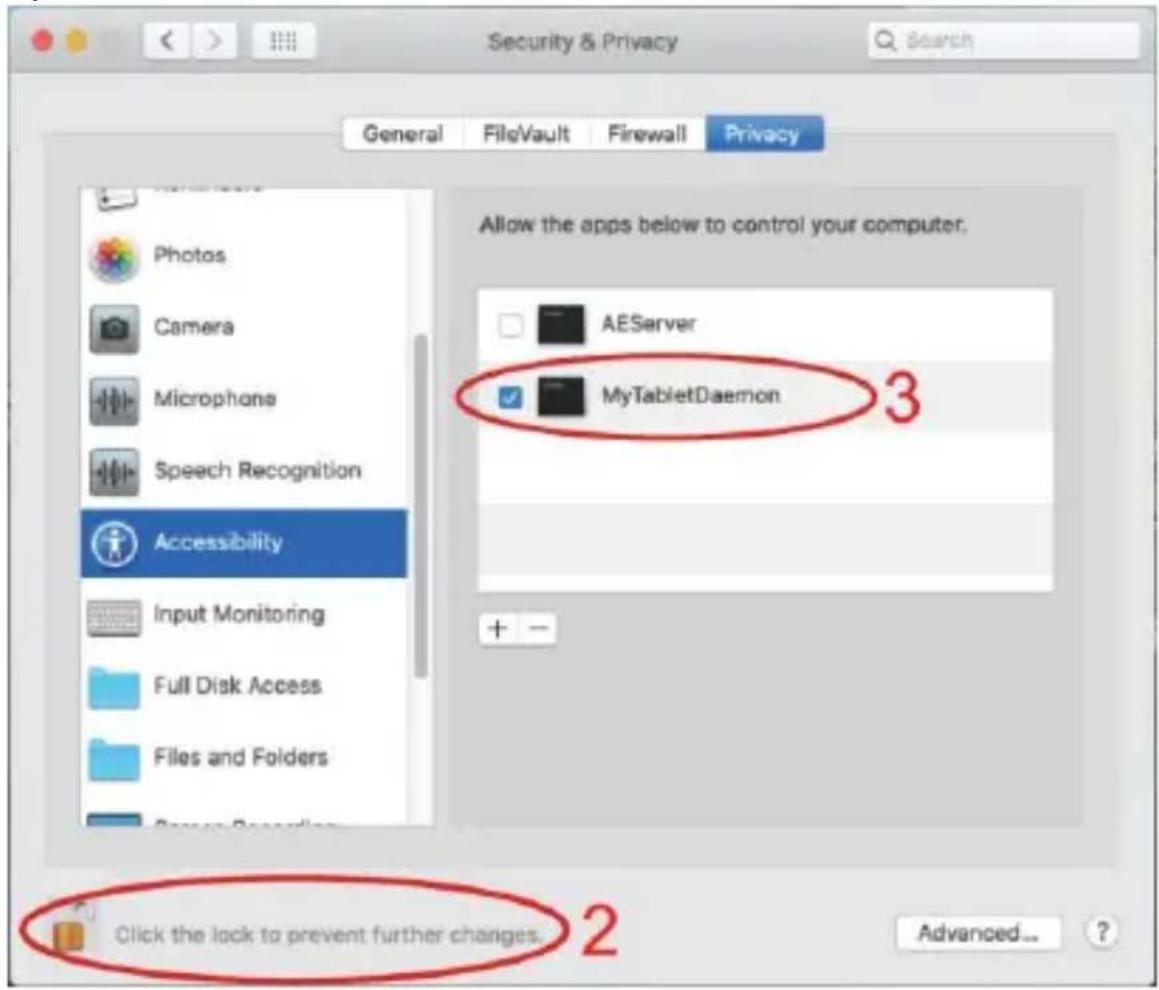

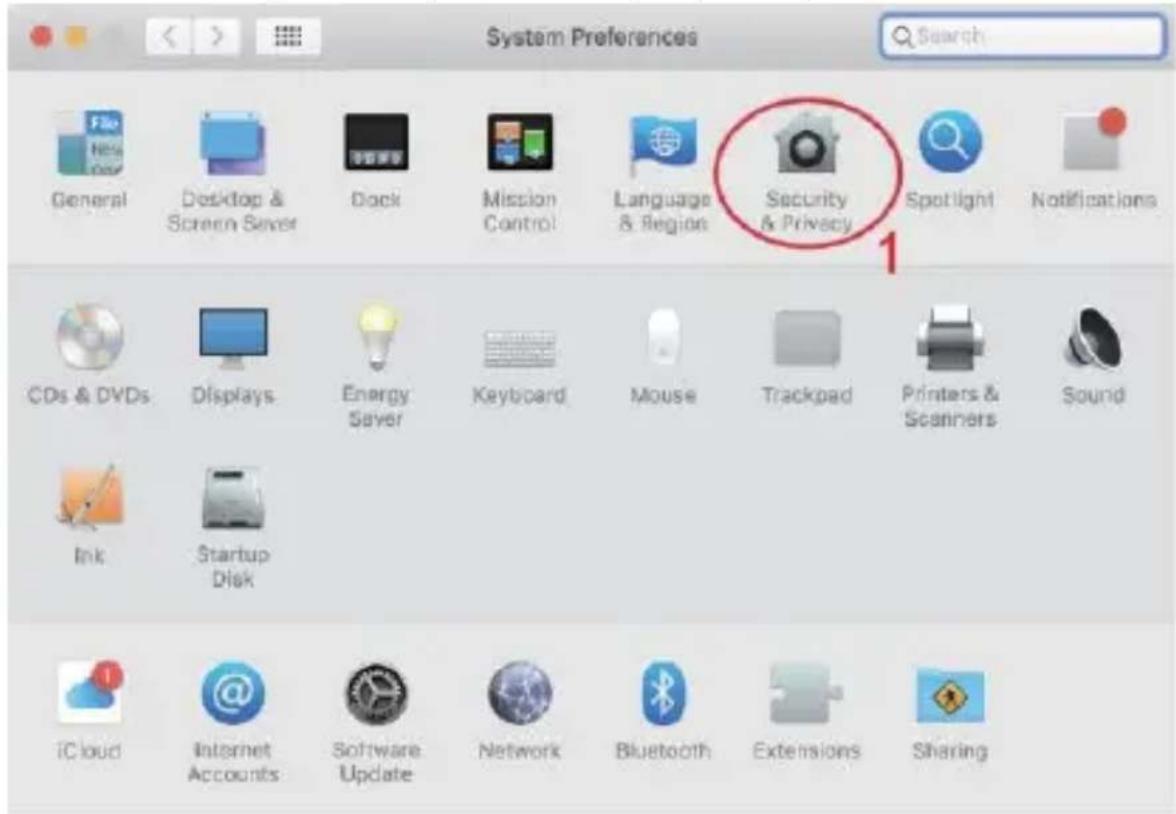

7) Otevřete nastavení vašeho MAC OS. Vyhledejte „Zabezpečení a soukromí“ (Security & Privacy Option).

8) Vyberte možnost odemčení.

Ovladače pro MAC OS byly úspěšně nainstalovány. Prosím, restartujte systém.

Důležité: Aplikace je neustále aktualizována a vyvíjena, jednotlivé kroky se mohou po aktualizací lišit. V případě jakýchkoliv potíží při postupu se doporučujeme obrátit na servisní středisko.

Technická podpora

Kontaktujte technickou podporu EVOLVEO:

www.evolveo.cz/helpdesk/

Záruka se NEVZTAHUJE při:

• použití přístroje k jiným účelům
• instalaci jiného frimware než toho, který byl v EVOLVEO Grafico TW nainstalovaný, nebo toho, který je možné stáhnout manuálně nebo automaticky z aplikace
• elektromechanickém nebo mechanickém poškození způsobeném nevhodným používáním
• škodě způsobené přírodními živly jako je oheň, voda, statická elektřína, přepětí, atd.
• škodě způsobené neoprávněnou opravou

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře, nebo na obalu znamená, že v EU všechny elektrické a elektronické přístroje, baterie a akumulátory musí být uloženy do tříděného odpadu po ukončení jejich životností. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že EVOLVEO Grafico TW je v souladu s požadavky notem a nařízení příslušným k tomuto typu přístroje.

Kompletní text Prohlášení o shodě je k nalezení na http://ftp.evolveo.com/CE/

Planá 2, 370 01, Česká republika

Výrobce

Naxya Limited

Všechna práva vyhrazena.

Design a specifikace mohou být změněny bez předchozího upozornění.
