Grafico TW - Tabletă grafică Evolveo - Manual de utilizare gratuit

Tip produs	Tabletă grafică
Marcă	Evolveo
Model	Grafico TW
Dimensiuni	280 x 193 x 8 mm
Zonă activă	195 x 145 mm (7.7 x 5.7 in)
Sensibilitate la presiune	8192 niveluri
Rată de raportare	233 PPS
Rezoluție	5080 LPI
Înălțime activă	15 mm
Tip stilou	Fără fir, fără baterie
Taste stilou	2 ( + și - )
Taste tabletă	4 fizice + M-key (encoder rotativ)
Conexiune	USB 2.0/3.0, OTG pentru Android
Compatibilitate	Windows, macOS, Android (cu OTG)
Alimentare	5V prin USB, max 60mA
Vârfuri de rezervă incluse	30
Accesorii incluse	Stilou, cablu USB, OTG Micro-USB, OTG USB-C, husă stilou, inel de scoatere vârf, folie de suprafață de lucru, mănuși mărimea L
Taste personalizabile	Da (Windows/macOS), nu pe Android
Suport Windows Ink	Da

Întrebări frecvente - Grafico TW Evolveo

Stiloul necesită o baterie?

Nu, stiloul fără fir este fără baterie. Utilizează tehnologia de rezonanță electromagnetică alimentată de tabletă.

Câte niveluri de presiune suportă tableta?

Tableta suportă 8192 de niveluri de presiune, oferind un control precis pentru desen și scris.

Pot folosi tableta cu un telefon Android?

Da, puteți conecta tableta la un telefon Android folosind adaptoarele OTG incluse (Micro-USB sau USB-C). Asigurați-vă că telefonul dvs. suportă OTG și dezactivați rotația ecranului înainte de conectare.

Cum înlocuiesc vârful stiloului?

Folosiți inelul inclus pentru a prinde vârful vechi și trageți-l drept afară. Introduceți un vârf nou și apăsați-l ferm în stilou. Tableta vine cu 30 de vârfuri de schimb.

Cum instalez driverele pe Windows?

După conectarea tabletei, deschideți 'Acest PC' și localizați unitatea CD. Rulați 'Grafico Drivers.exe' și urmați asistentul de configurare. Opțional, puteți instala Paint Tool SAI.

Cum instalez driverele pe macOS?

Deschideți folderul 'Pen Driver' de pe tabletă, rulați 'MyTablet.pkg' și urmați programul de instalare. După instalare, mergeți la Securitate și confidențialitate > Monitorizare intrare și activați MyTabletDaemon.

Pot personaliza tastele fizice de pe tabletă?

Da, pe Windows și macOS puteți reconfigura cele patru taste fizice și tasta M folosind software-ul driverului. Pe Android, personalizarea tastelor nu este suportată.

Care este dimensiunea zonei active de desen?

Suprafața de lucru activă măsoară 195 x 145 mm (7.7 x 5.7 inci), oferind suficient spațiu pentru activități creative.

Suportă tableta Windows Ink?

Da, driverul include o opțiune de a folosi Windows Ink, permițând compatibilitatea cu aplicațiile care suportă Windows Ink.

Care este funcția meniului rotativ?

Apăsați scurt tasta M pentru a activa un meniu rotativ. Folosiți encoderul rotativ pentru a selecta funcții precum control volum, rotiță mouse, dimensiune pensulă sau rotație canvas. Apăsați lung tasta M pentru a configura funcții individuale.

MANUAL DE UTILIZARE Grafico TW Evolveo

Informații importante .... 72

Continutul pachetului 72

Prezentare generală.... 73

Pix fără fir.... 74

Înlocuirea crampoanelor 74

Conectarea.... 74

Conectați-vă la telefonul Android 75

Setări ale stiloului fără fir 76

Specificații.... 77

Funcția de meniu rotativ.... 77

Instalarea driverelor.... 78

Asistență tehnică 85

Stimate client, vă mulțumim că ați ales EVOLVEO Grafico TW. Credem că produsul vă va servi la satisfacția dumneavoastră deplină.

Informații importante

Acest manual conține pașii de operare zilnică, configurare și instalare a EVOLVEO Grafico TW.

Driverele necesare pentru instalarea dispozitivului sunt stocate în interiorul acestuia.

Conținutul pachetului

• EVOLVEO Grafico TW, tabletă grafică
• Pix fără fir
• Vârfuri de rezervă - 30 de bucăți
• USB
• Manual de utilizare
• Adaptor Micro-USB OTG
• Adaptor USB C OTG
• Cazul stiloului wireless
• Inel pentru îndepărtarea vârfurilor
• Folie pentru suprafața de lucru
• Mănuși mărimea L

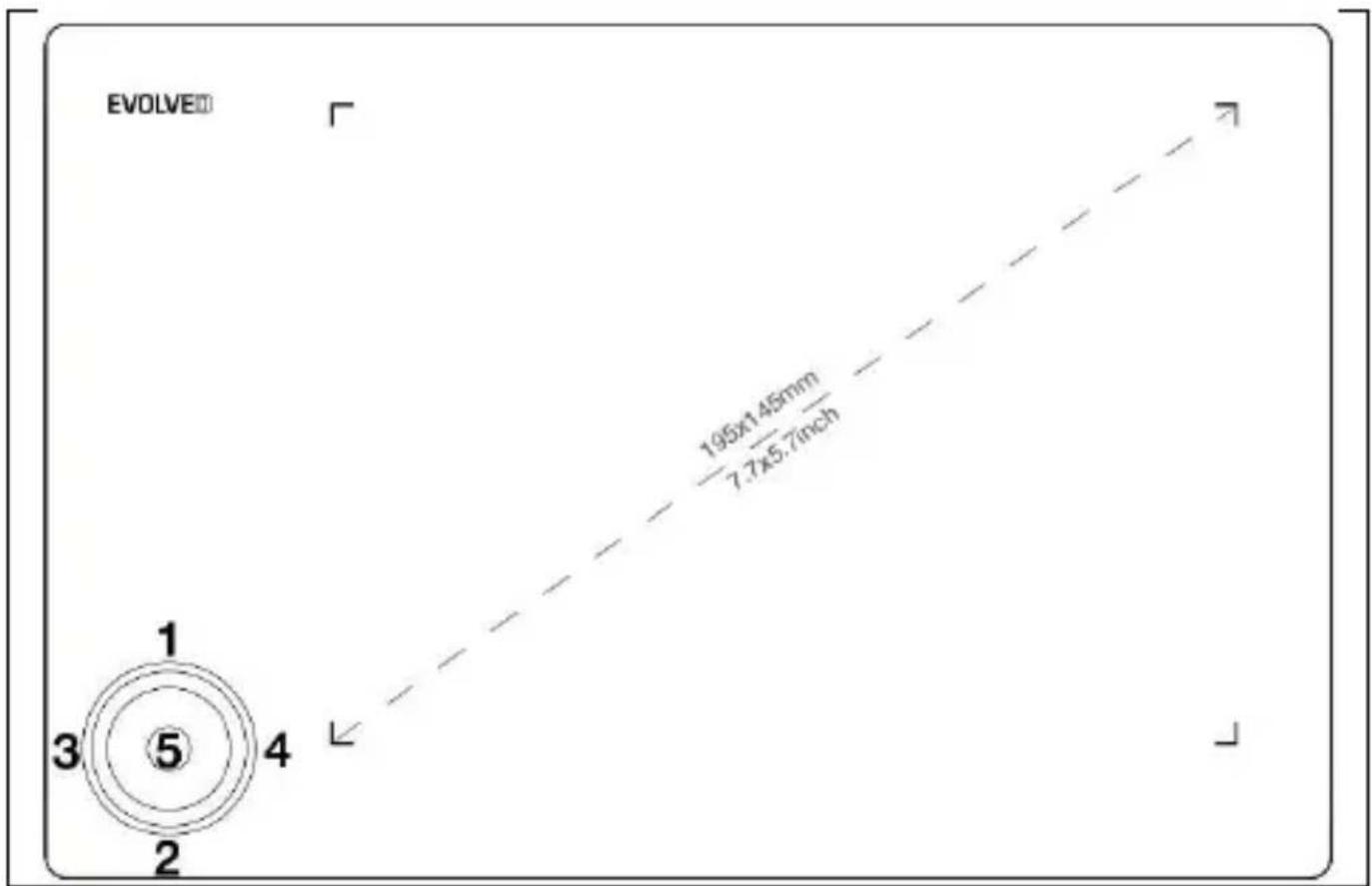

Prezentare generală

Observație: După conectarea cu succes a dispozitivului, starea normală de funcționare este următoarea:

Atunci când stiloul fără fir nu se află în spațiul de lucru al tabletei grafice, cursorul mouse-ului este static.

Atunci când stiloul fără fir atinge zona de lucru a tabletei grafice, cursorul mouse-ului se deplasează ca răspuns la mișcările stiloului fără fir.

Observație: Tastele 1-4 pot fi reconfigure pentru a se potrivi utilizării dumneavoastră. Schimbarea funcției nu se poate face pe Android.

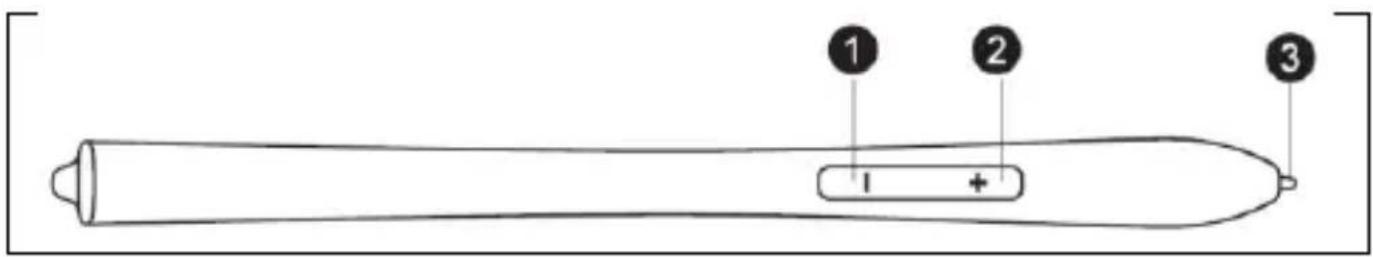

Pix fără fir

1) cheie pro -2) tasta pentru +

3) vârf de stilou fără fir

Observație: Cheia pentru "-" poate fi adaptată în funcție de nevoile dumneavoastră. Pentru detalii, consultați interfața driverului.

Observație: Nu este nevoie să încărcați stiloul fără fir sau să folosiți bateria.

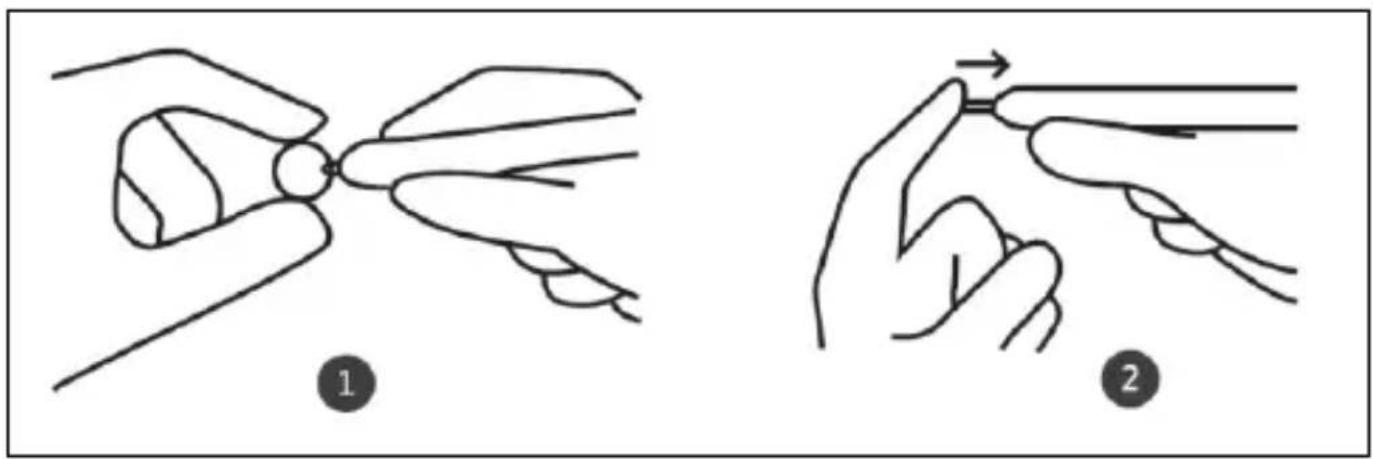

Înlocuirea crampoanelor

1) Prindeți penița cu inelul și scoateți-o din stilou

2) Introduceți și apăsați noua pană în stilou

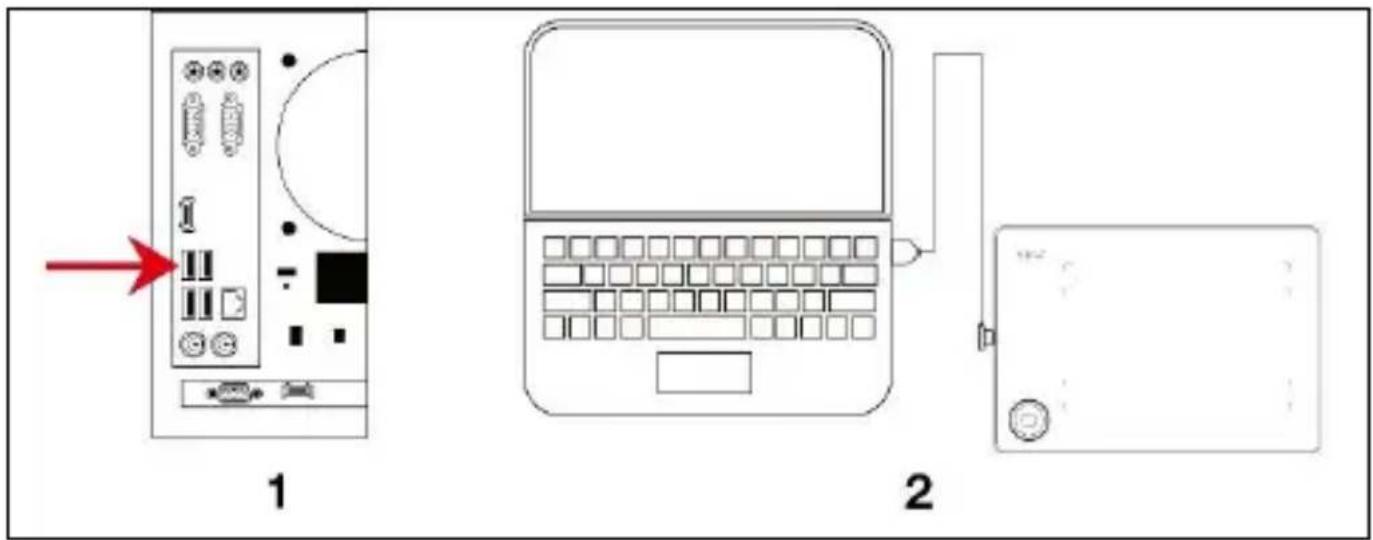

Conectarea

Conectați tableta grafică la portul USB 2.0/3.0 al PC-ului. Nu utilizati porturile USB frontale ale PC-ului pentru conectare.

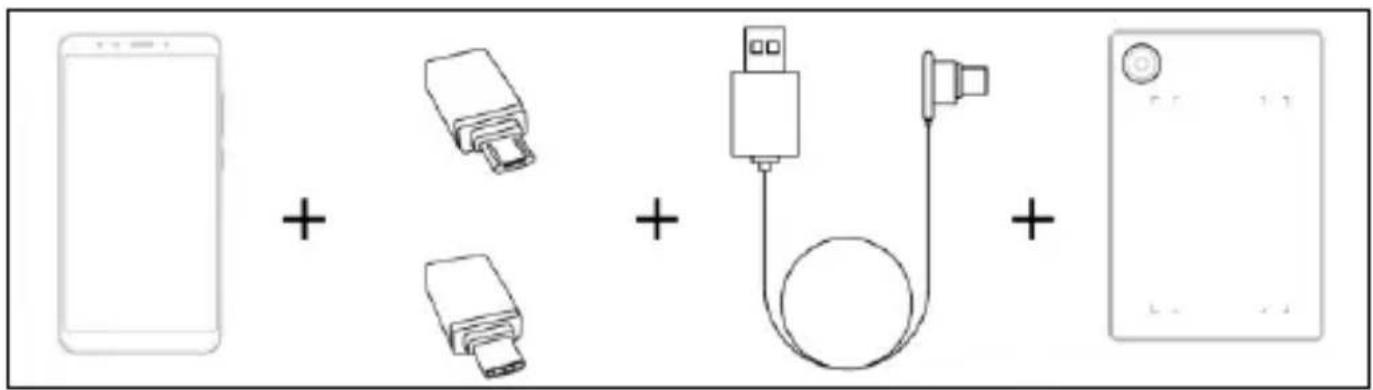

Conectați-vă la telefonul Android

Telefon Android/ adaptor OTG/ cablu USB/tabletă grafică

Important: Vă rugăm să dezactivați funcția de rotație a ecranului de pe telefon înainte de conectare.

Important: Asigurați-vă că telefonul dvs. acceptă OTG și că această funcție este activată.

Procedura:

1) Conectați adaptorul OTG la telefonul Android
2) Conectați cablul USB la adaptorul OTG
3) Conectați cablul USB la tableta grafică EVOLVEO Grafico

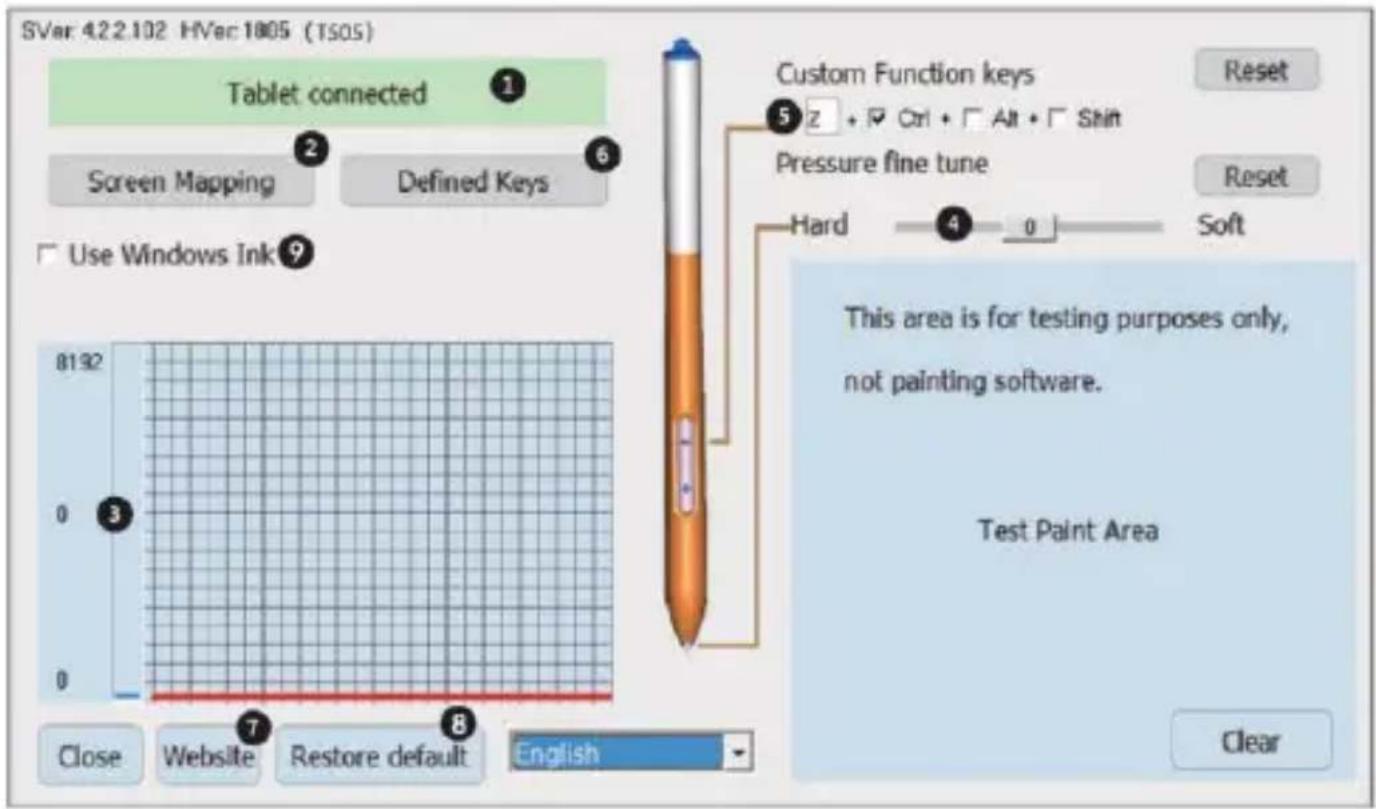

Setări ale stiloului fără fir (numai pentru Windows)

1) Starea de conectare a PC-ului și a tabletei grafice
2) Cartografierea ecranului: Posibilitatea de a seta zona de cartografiere a ecranului și a desktopului unei tablete grafice.
3) Presiunea wireless a stilouului: Nivel de la 0 la 8192. Curba arată nivelul de presiune exercitat pe tableta grafică de către stiloul fără fir.
4) Reglarea fină a presiunii: Acesta servește la reglarea ușoară a presiunii. Implicit: 0. Modificarea poate fi observată în stânga curbei de presiune.
5) Set de chei cu stilou fără fir: Funcția reglabilă a tastei "-". Implicit: Ctrl+z. Funcția tastei "+" este setată ca fiind cea a butonului drept al mouse-ului.
6) Chei reglabile
7) În caz de probleme, vă rugăm să contactați asistența tehnică.
8) Restaurați driverele la setările din fabrică
9) Implicit: nu este selectat

Specificații

Denumirea produsului	EVOLVEO Grafico TW
Numărul produsului	TAB GFK TW
Dimensiuni	280 x 193 x 8 mm
Tensiunea de lucru	5V
Consumul max.	60mA
Nivelul de presiune	8192
Feedback	233 PPS
Rezoluția ecranului	5080 LPI
Înălțime activă	15 mm
Chei fizice	Poate fi reconfigurat în interfața Windows și MAC OS. Pentru Android, această caracteristică este nedefinită.
Spațiu de lucru activ	195 x 145 mm

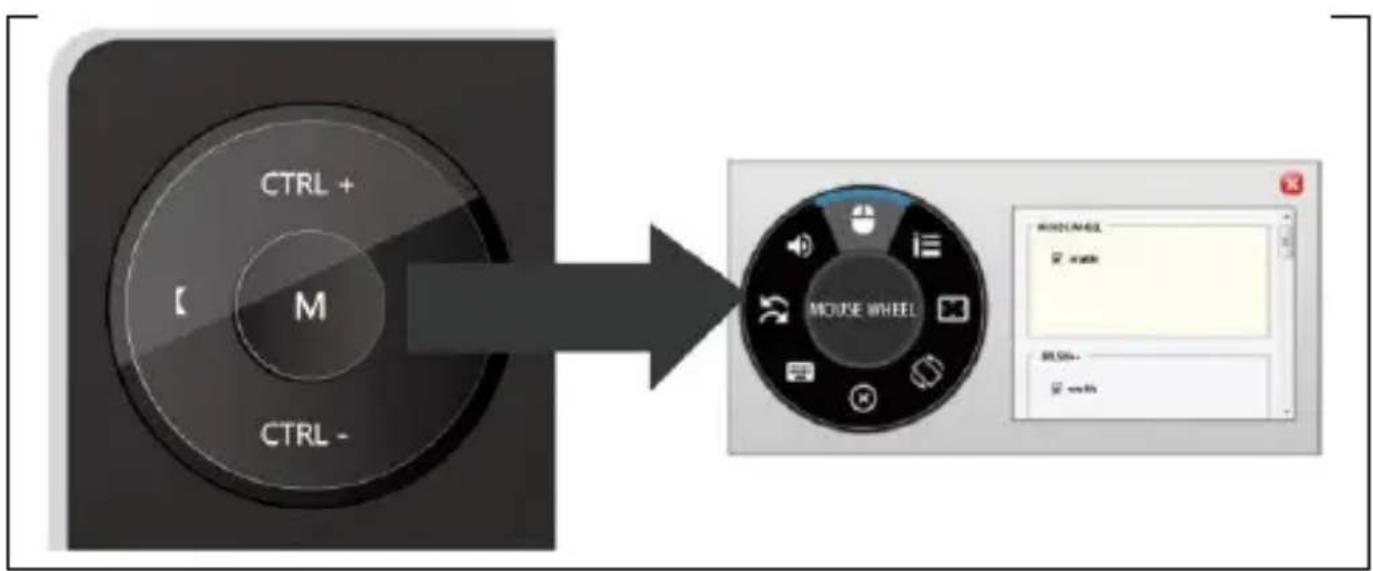

Funcția de meniu rotativ

Apăsați scurt tasta M-Key și utilizați codificatorul rotativ pentru a selecta o funcție.

Vol+- rotita mouse-ului brush+- setări

CTRL+- rotiți pânza înapoi pentru anula

Apăsați lung și mențineți apăsată tasta M pentru a apela fereastra de setare a funcțiilor individuale.

Instalarea driverelor

Instalare pentru Windows

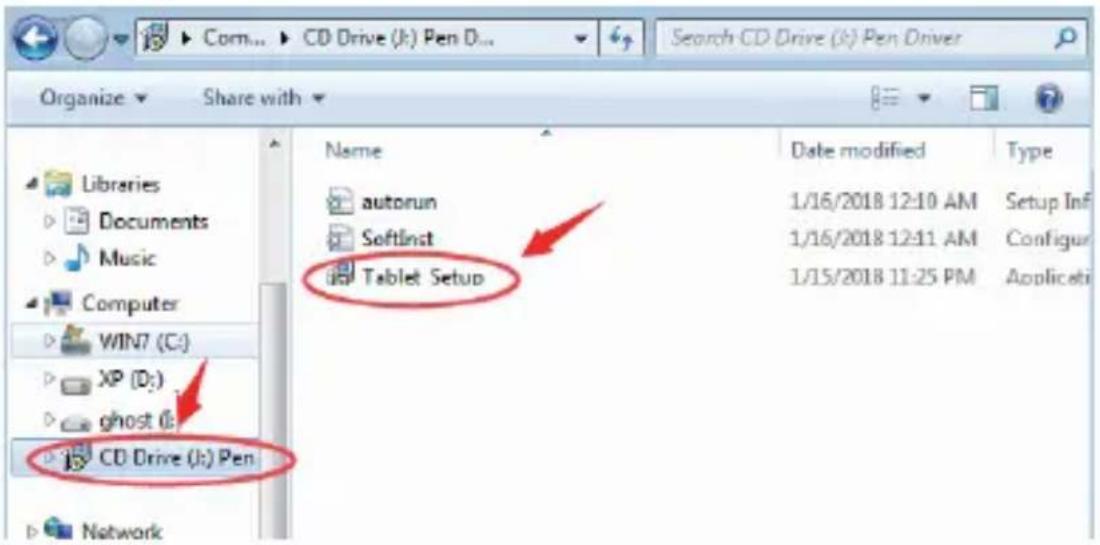

1) După ce ați conectat tableta grafică la PC, așteptați câteva minute. Apoi deschideți "This computer" și apoi CD-ROM-ul (J). Rulați fișierul "Grafico Drivers.exe" pentru a instala driverele

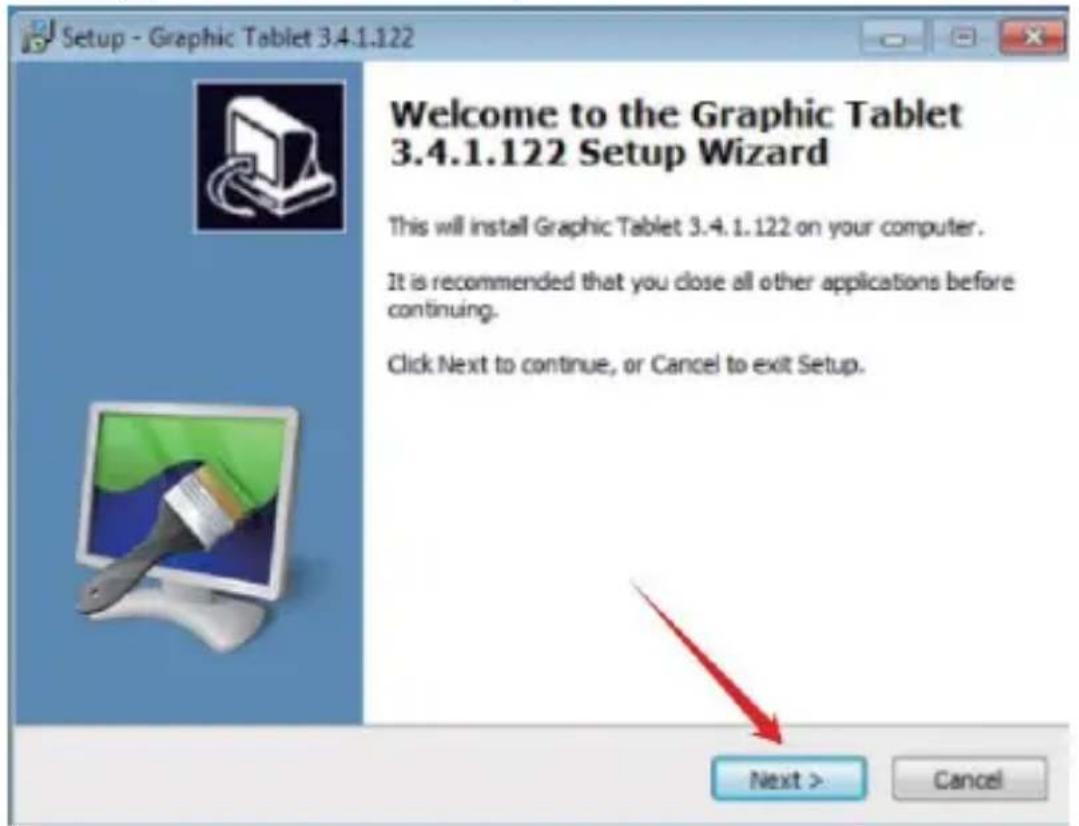

2) Urmati pas cu pas instrucțiunile de instalare.

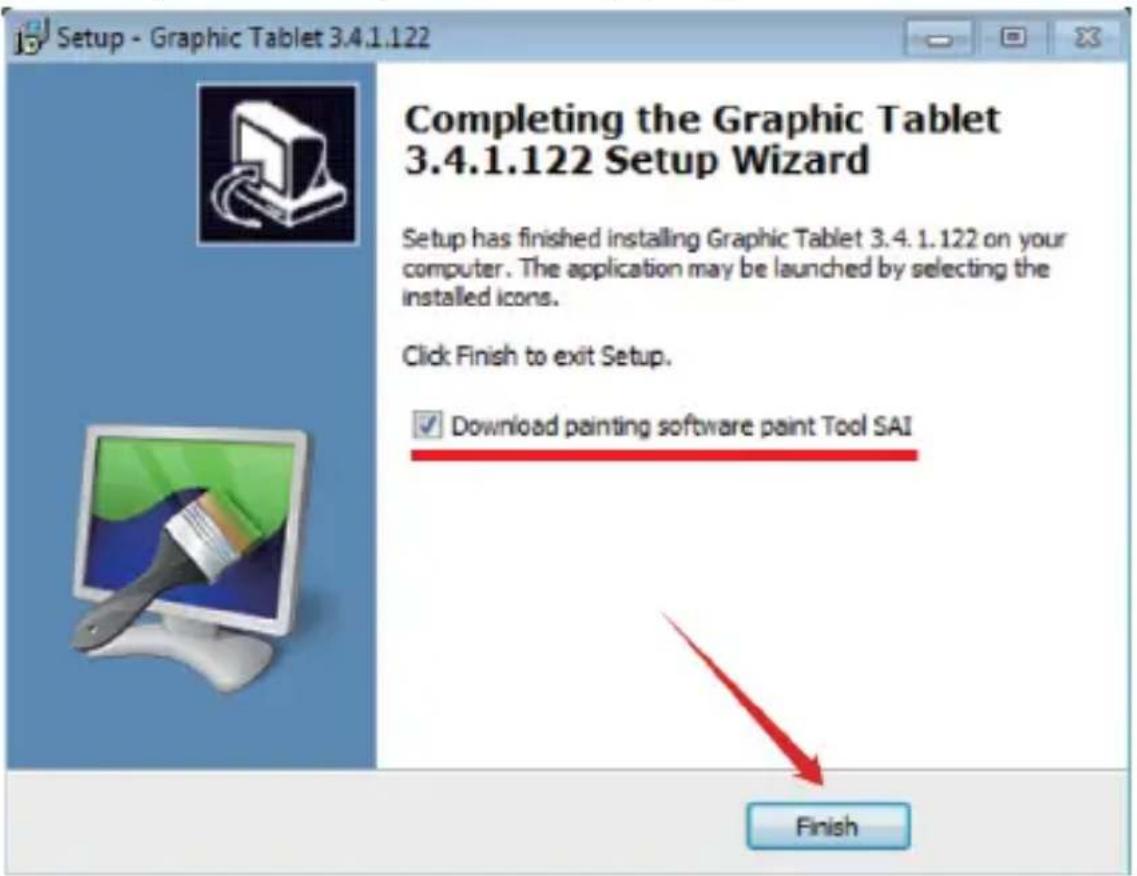

3) În ultima fereastră de instalare a driverului, veți fi întrebat dacă doriți să descărcați programul grafic "Paint Tool SAI". Selectați dacă doriți să instalați programul.

4) Selectați o cale de salvare a descărcării.
5) După ce descărcarea este completă, rulați fișierul "sai.exe" și urmați pașii pentru a instala programul.

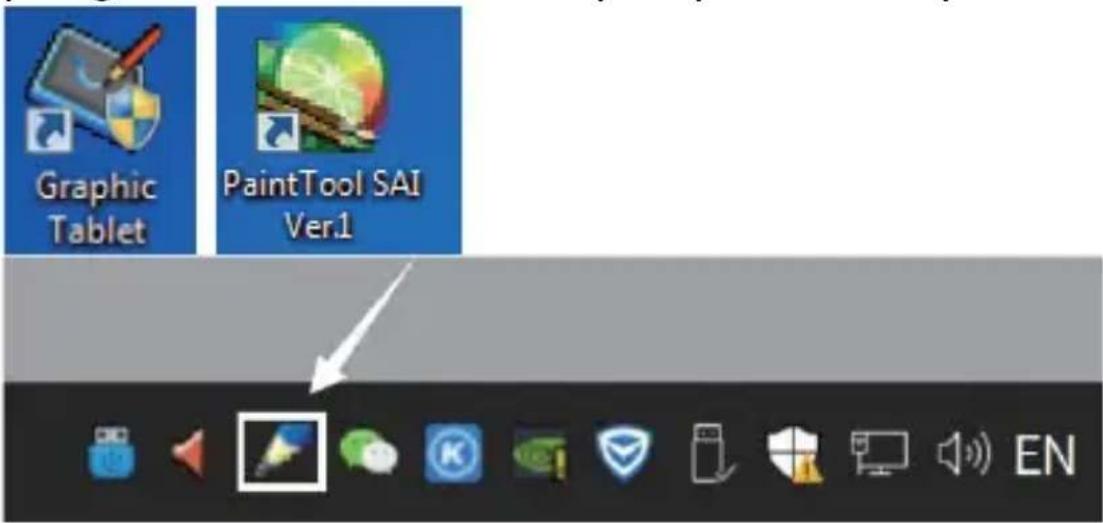

6) Instalarea este finalizată după ce pictogramele programelor instalate apar pe desktop.

Observatie:

• Nu utilizați un HUB USB sau un cablu prelungitor USB pentru a vă conecta la PC.
• Atunci când nu îl utilizați, nu lăsați vârful stiloului să atingă nimic și evitați să scăpați stiloul de la înălțime.
• Evitați mișcările dezordonate ale cursorului mouse-ului sau mișcările fără acțiune. Nu utilizați două sau mai multe tablete grafice în același timp.
• Vă rugăm să dezactivați funcția flicks în Windows 7.

Instalare pentru MAC OS

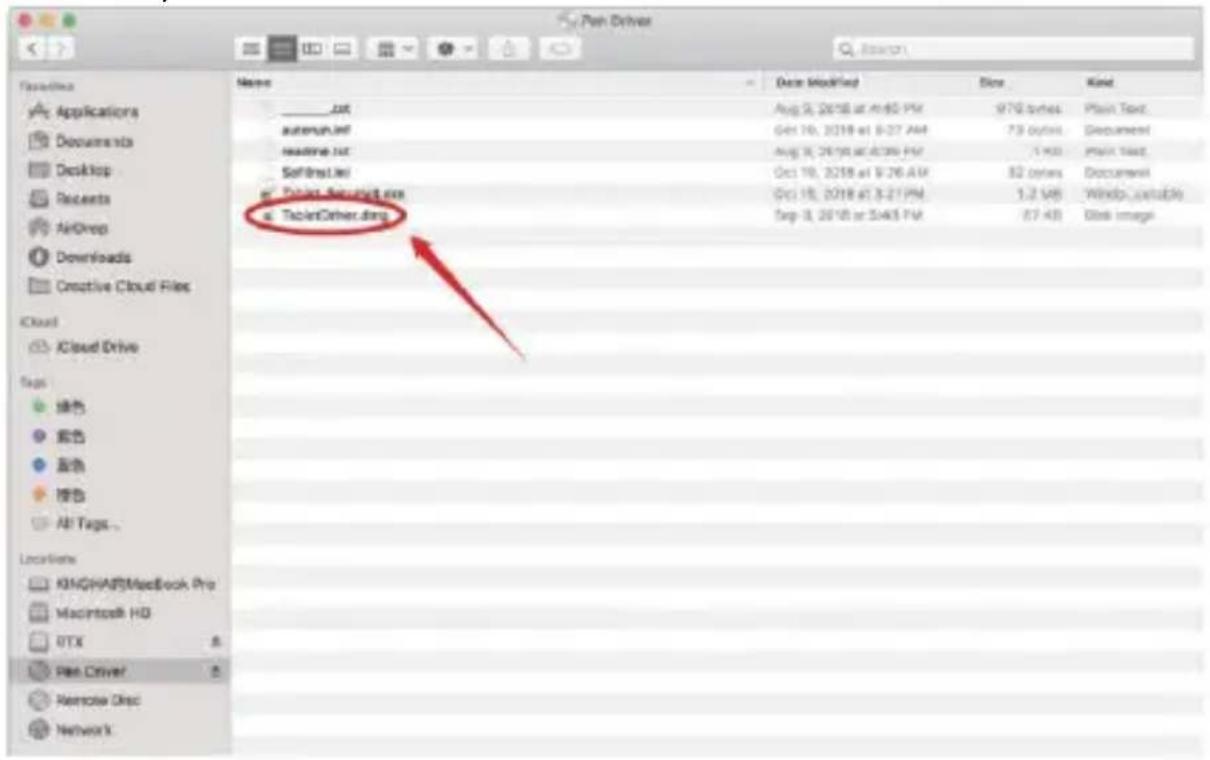

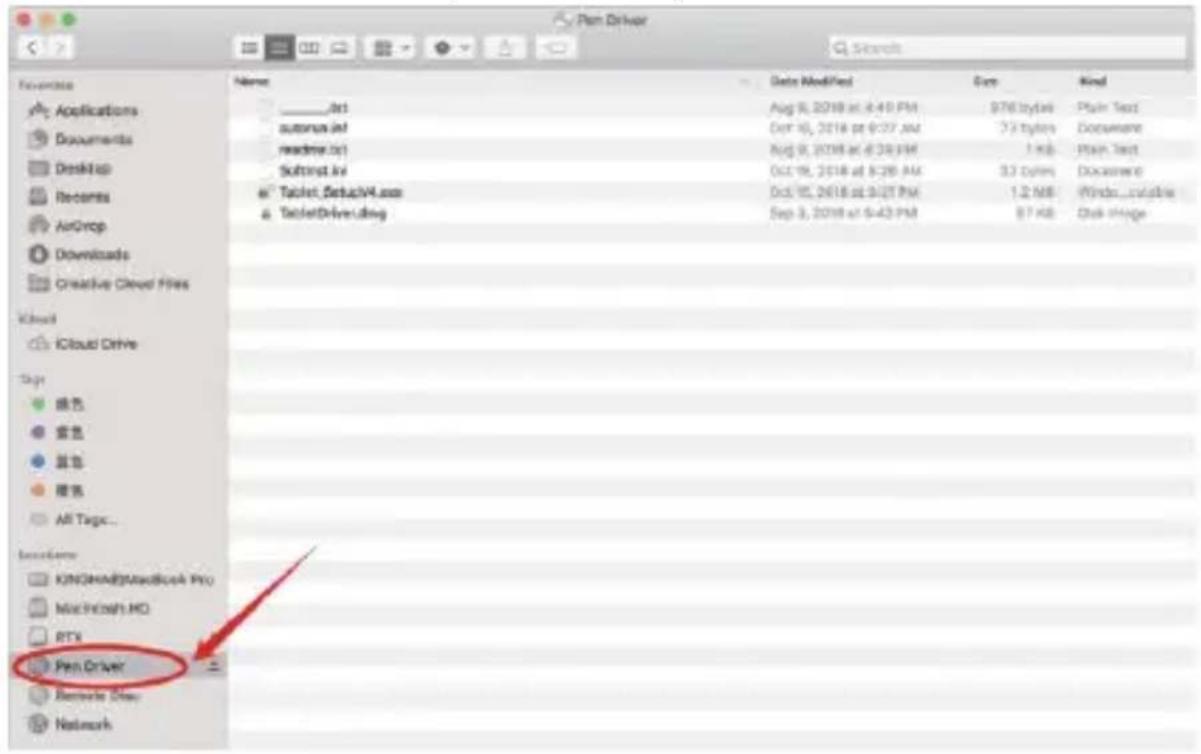

1) După ce ați conectat tableta la dispozitivul Mac, localizați folderul "Pen Driver" și deschideți-l.

2) Deschideti TabletDriver.DMG

MyTablet.pkg
3) Deschideti MyTablet.pkg

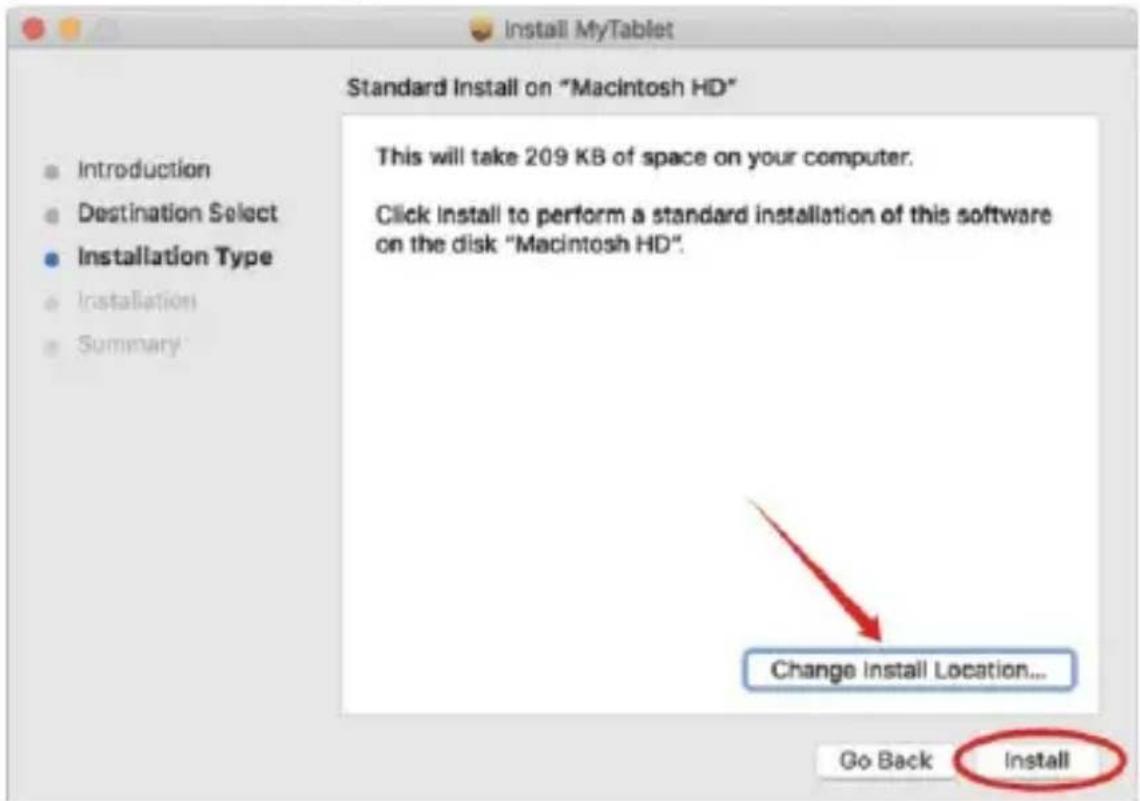

4) Selectați calea de instalare și apoi "Install" pentru a începe instalarea.

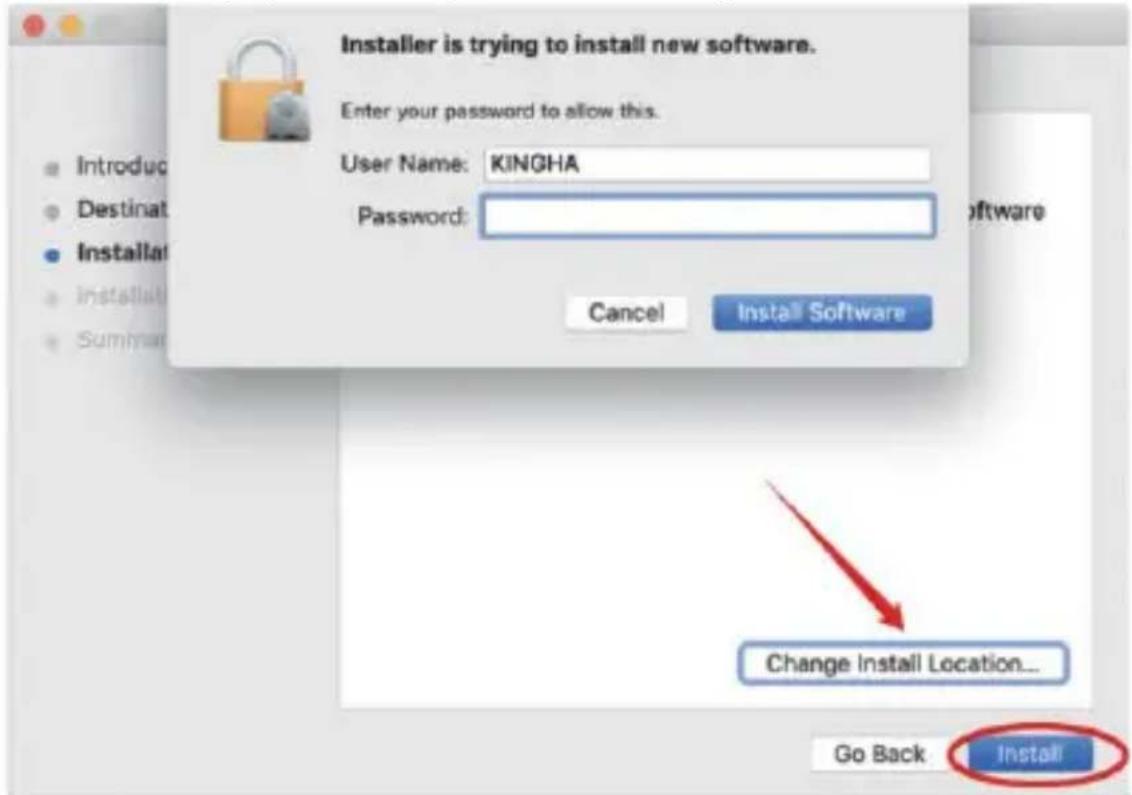

5) Introduceți parola și continuați instalarea.

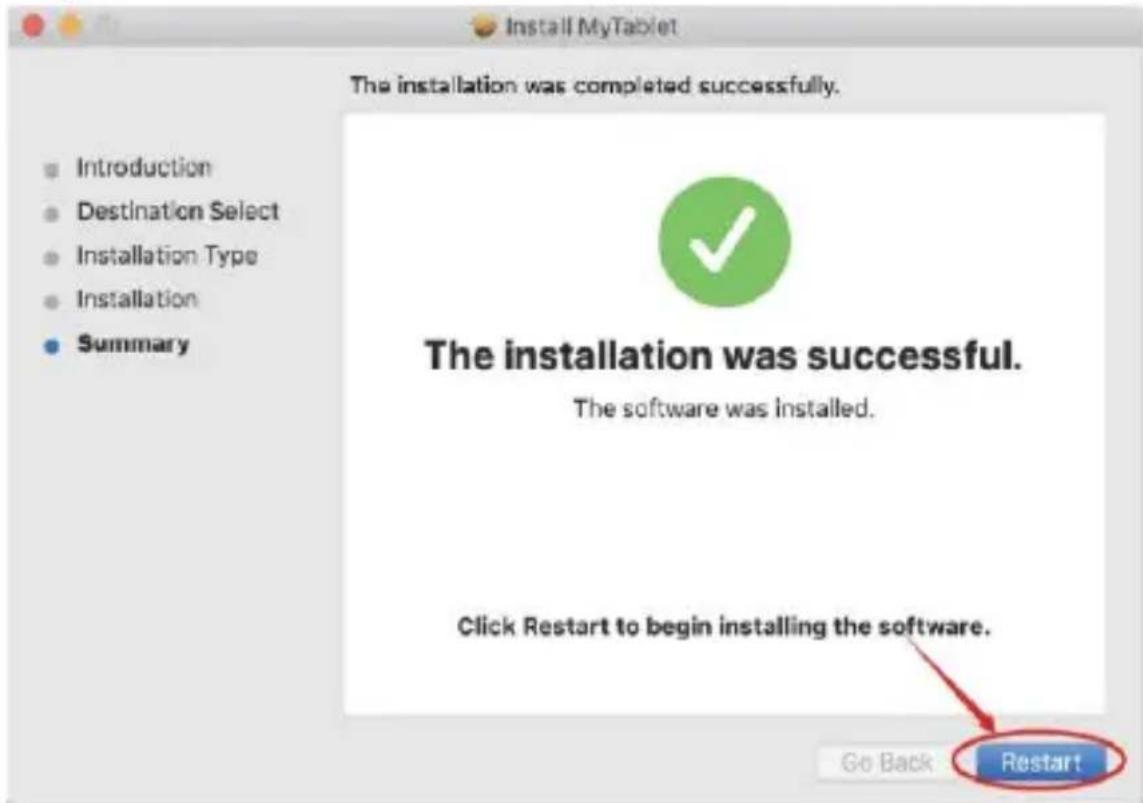

6) După instalarea cu succes, vi se va solicita să reporniți dispozitivul.

Observație: După instalarea driverului, efectuați următoarele setări

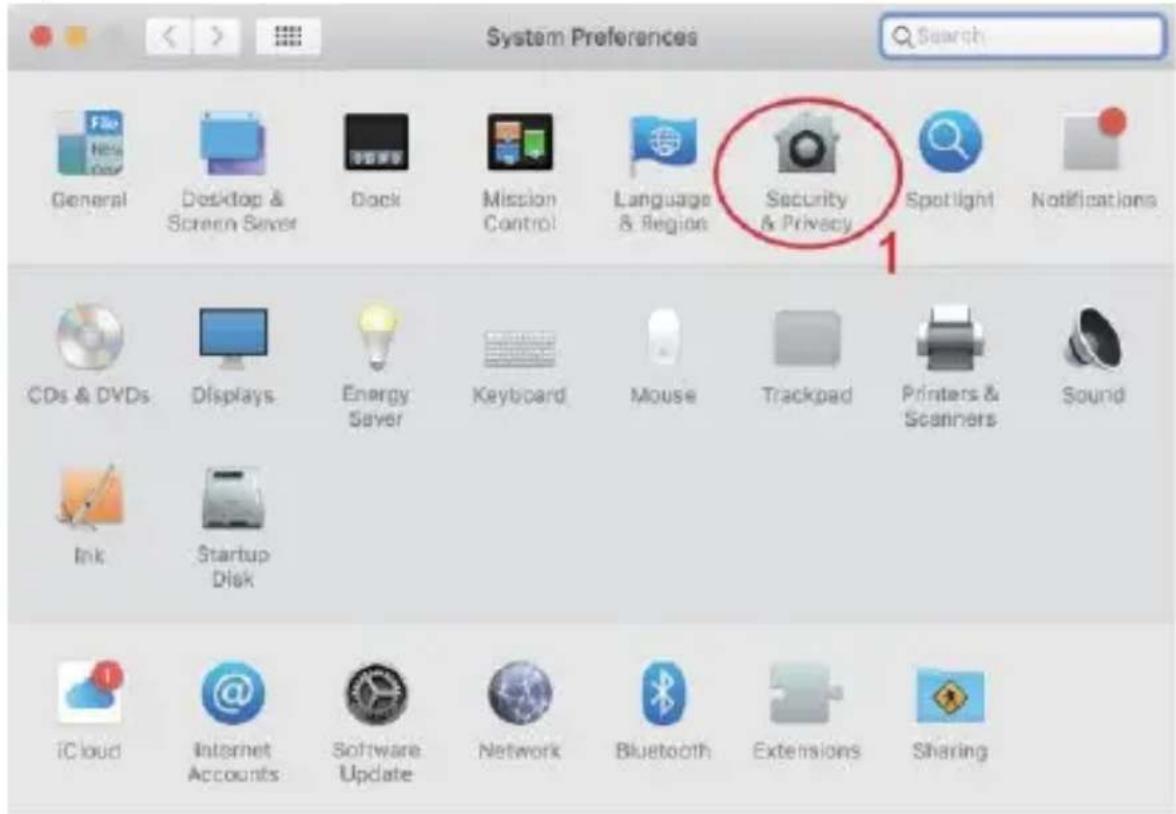

7) Deschideți setările MAC OS. Căutați "Security & Privacy Option".

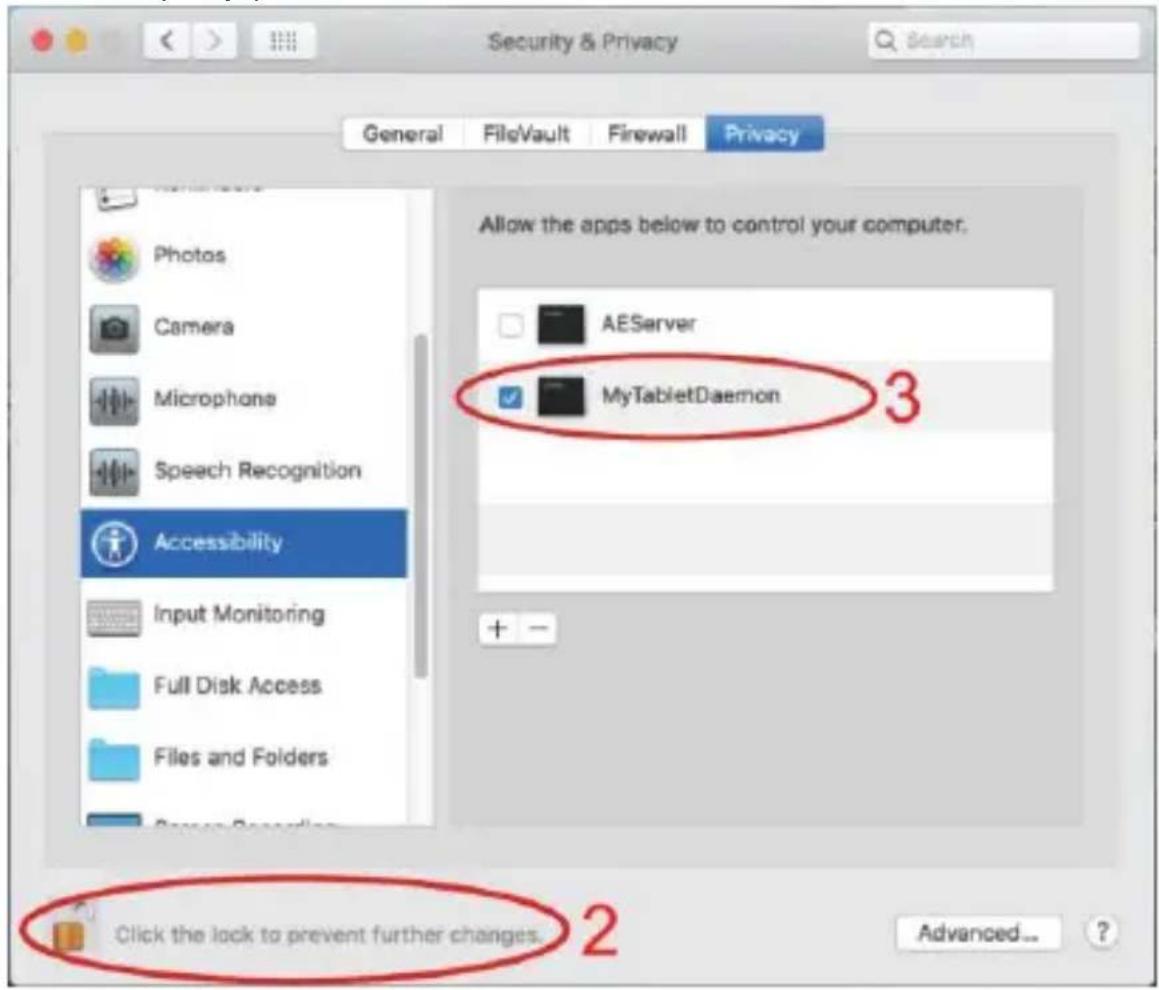

8) Selectați opțiunea de deblocare.

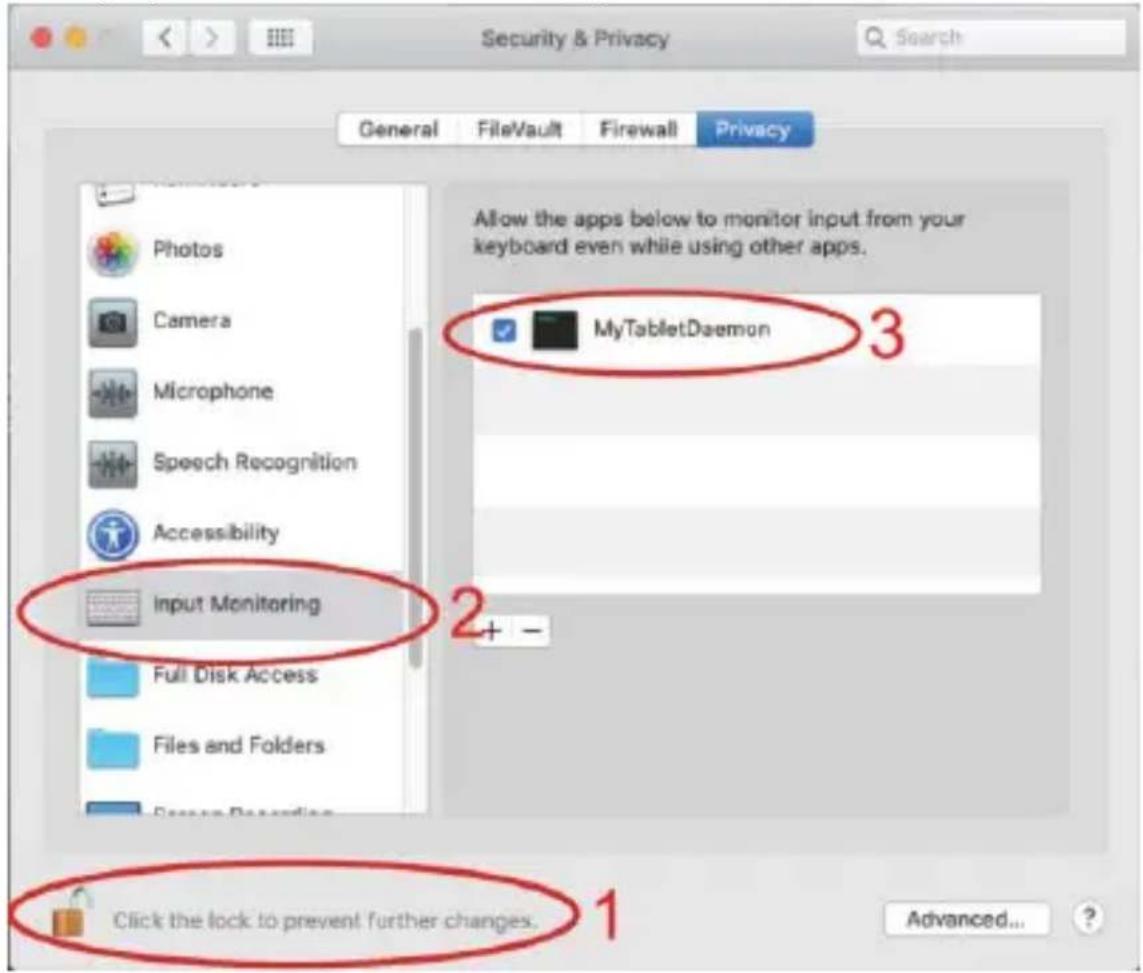

9) Bifați pentru a activa MyTabletDaemon.

Driverele MAC OS au fost instalate cu succes. Vă rugăm să reporniți sistemul.

Important: Aplicația este actualizată și dezvoltată în mod constant, iar pașii individuali pot varia după actualizări. În cazul în care apar probleme cu procedura, vă recomandăm să contactați centrul de service.

Asistență tehnică

Contactați serviciul de asistență tehnică EVOLVEO

www.evolveo.ro/helpdesk/

Garantia NU este valabilă pentru:

• utilizarea dispozitivului în alte scopuri
• instalarea de frimware, altul decât cel instalat în EVOLVEO Grafico TW sau care poate fi descărcat manual sau automat din aplicație
• deteriorări electromecanice sau mecanice cauzate de o utilizare necorespunzătoare
• deteriorări cauzate de elemente naturale, cum ar fi focul, apa, electricitatea statică, supratensiuni etc.
• daune cauzate de reparații neautorizate

Eliminare

Simbolul containerului barat de pe produs, din documentație sau de pe ambalaj înseamnă că, în UE, toate echipamentele electrice și electronice, bateriile și accumulatorii trebuie să fie introduse în fluxul separat de deșeuri la sfârșitul duratei lor de viață utilă. Nu aruncați aceste produse în deșeurile municipale nesortate.

DECLARATIE DE CONFORMITATE

Abacus Electric, s.r.o. declară prin prezenta că EVOLVEO Grafico TW respectă cerințele notelor și reglementărilor aplicabile acestui tip de instrument.

Textul integral al Declarației de conformitate poate fi găsit la adresa http://ftp.evolveo.com/CE/

Planá 2, 370 01, Republica Cehă

Producător

Naxya Limited

Toate drepturile rezervate.

Designul și specificațiile pot fi modificate fără notificare prealabilă.
