Grafico TW - Grafična tablica Evolveo - Brezplačna navodila za uporabo

Vrsta izdelka	Grafična tablica
Znamka	Evolveo
Model	Grafico TW
Dimenzije	280 x 193 x 8 mm
Aktivno območje	195 x 145 mm (7.7 x 5.7 in)
Občutljivost na pritisk	8192 nivojev
Hitrost poročanja	233 PPS
Ločljivost	5080 LPI
Aktivna višina	15 mm
Tip pisala	Brezžično, brez baterije
Tipke na pisalu	2 ( + in - )
Tipke na tablici	4 fizične + M-tipka (rotacijski enkoder)
Povezljivost	USB 2.0/3.0, OTG za Android
Združljivost	Windows, macOS, Android (z OTG)
Napajanje	5V preko USB, max 60mA
Vključeni nadomestni konici	30
Vključeni dodatki	Pisalo, USB kabel, Micro-USB OTG, USB-C OTG, etui za pisalo, obroček za odstranjevanje konice, folija za delovno površino, rokavice velikosti L
Prilagodljive tipke	Da (Windows/macOS), ne na Androidu
Podpora za Windows Ink	Da

Pogosto zastavljena vprašanja - Grafico TW Evolveo

Ali pisalo potrebuje baterijo?

Ne, brezžično pisalo je brez baterije. Uporablja tehnologijo elektromagnetne resonance, ki jo napaja tablica.

Koliko nivojev pritiska podpira tablica?

Tablica podpira 8192 nivojev pritiska, kar omogoča natančen nadzor pri risanju in pisanju.

Ali lahko tablico uporabljam z Android telefonom?

Da, tablico lahko povežete z Android telefonom s priloženimi OTG adapterji (Micro-USB ali USB-C). Prepričajte se, da vaš telefon podpira OTG in pred povezovanjem onemogočite vrtenje zaslona.

Kako zamenjam konico pisala?

S priloženim obročkom primite staro konico in jo povlecite naravnost ven. Vstavite novo konico in jo trdno pritisnite v pisalo. Tablica je opremljena s 30 nadomestnimi konicami.

Kako namestim gonilnike v Windows?

Po povezavi tablice odprite 'Ta računalnik' in poiščite CD pogon. Zaženite 'Grafico Drivers.exe' in sledite čarovniku za namestitev. Po želji lahko namestite tudi Paint Tool SAI.

Kako namestim gonilnike v macOS?

Odprite mapo 'Pen Driver' na tablici, zaženite 'MyTablet.pkg' in sledite namestitvi. Po namestitvi pojdite na Varnost in zasebnost > Nadzor vnosa in omogočite MyTabletDaemon.

Ali lahko prilagodim fizične tipke na tablici?

Da, v Windows in macOS lahko prek programske opreme gonilnika prekonfigurirate štiri fizične tipke in M-tipko. Na Androidu prilagajanje tipk ni podprto.

Kakšna je velikost aktivnega risalnega območja?

Aktivno delovno območje meri 195 x 145 mm (7.7 x 5.7 palcev), kar zagotavlja dovolj prostora za ustvarjalno delo.

Ali tablica podpira Windows Ink?

Da, gonilnik vključuje možnost uporabe Windows Ink, kar omogoča združljivost z aplikacijami, ki podpirajo Windows Ink.

Kaj je funkcija rotacijskega menija?

Na kratko pritisnite M-tipko, da aktivirate rotacijski meni. Z rotacijskim enkoderjem izberite funkcije, kot so nadzor glasnosti, kolesce miške, velikost čopiča ali vrtenje platna. Dolg pritisk M-tipke omogoča konfiguracijo posameznih funkcij.

NAVODILA ZA UPORABO Grafico TW Evolveo

Nastavitve brezžičnega pisala ( 93

Specifikacije 94

Funkcija vrtenja menija 94

Nameščanje gonilnikov 95

Tehnična podpora 102

Spoštovana stranka, hvala, ker ste izbrali podjetje EVOLVEO Grafico TW. Verjamemo, da vam bo izdelek služil v popolno zadovoljstvo.

Pomembne informacije

Ta priročnik vsebuje navodila za vsakodnevno delovanje, nastavitev in namestitev naprave EVOLVEO Grafico TW.

Gonilniki, potrebni za namestitev naprave, so shranjeni v napravi.

Vsebina paketa

• EVOLVEO Grafico TW, grafična tablica
• Brezžično pisalo
• Rezervni nasveti - 30 kosov
• USB
• Uporabniški priročnik
• Adapter mikro-USB OTG
• Adapter USB C OTG
• Ohišje za brezžično pisalo
• Obroč za odstranjevanje konic
• Folija za delovno površino
• Velikost rokavic L

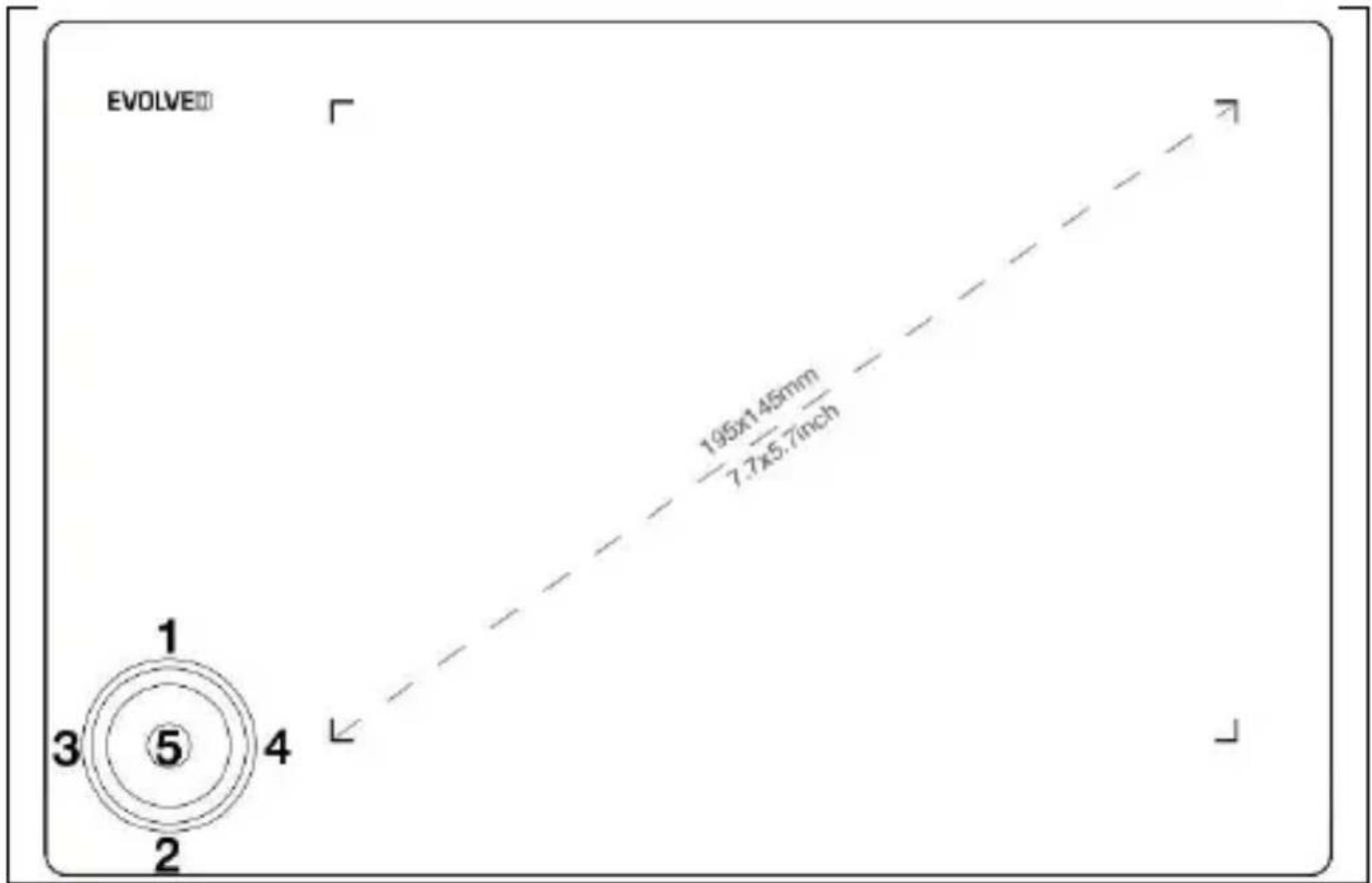

Pregled

Opomba: Po uspešni povezavi naprave je normalno stanje delovanja naslednje:

Kadar brezžično pero ni v delovnem prostoru grafične tablice, je kazalec miške statičen.

Ko se brezžično pero dotakne delovnega območja grafične tablice, se kazalec miške premika glede na gibanje brezžičnega peresa.

Opomba: Tipke 1-4 lahko znova nastavite tako, da ustrezajo vaši uporabi. V sistemu Android ni mogoče spremeniti funkcije.

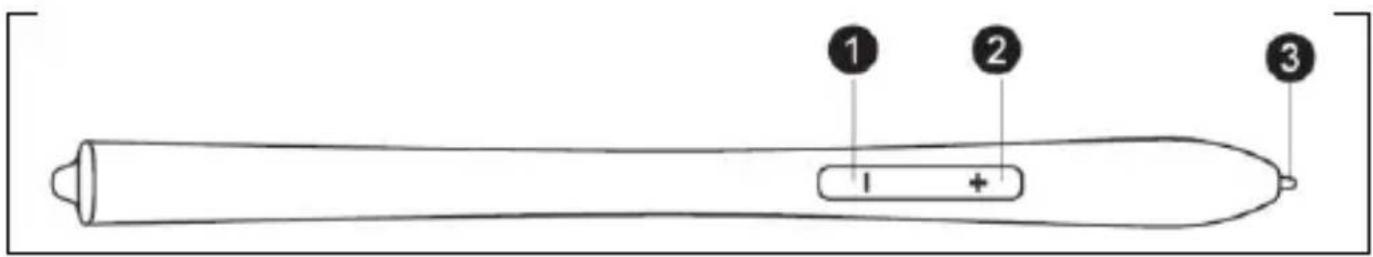

Brezžično pisalo

1) ključ pro -2) tipka za +

3) brezžična konica pisala

Opomba: Ključ za "-" lahko prilagodite svojim potrebam. Za podrobnosti glejte vmesnik gonilnika.

Opomba: Brezžičnega pisala ni treba polniti ali uporabljati baterije.

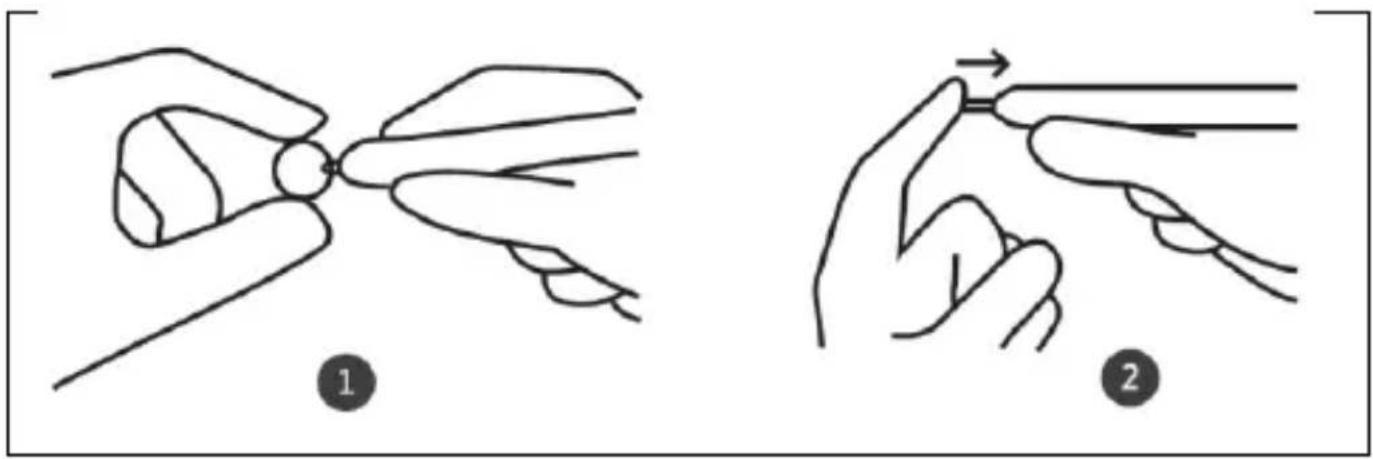

Zamenjava trnov

Pomembno: Pred vzpostavitvijo povezave izklopite funkcijo vrtenja zaslona v telefonu.

Pomembno: Prepričajte se, da telefon podpira OTG in da je ta funkcija omogočena.

Postopek:

1) Adapter OTG povežite s telefonom Android
2) Povežite kabel USB z adapterjem OTG
3) Povežite kabel USB z grafično tablico EVOLVEO Grafico

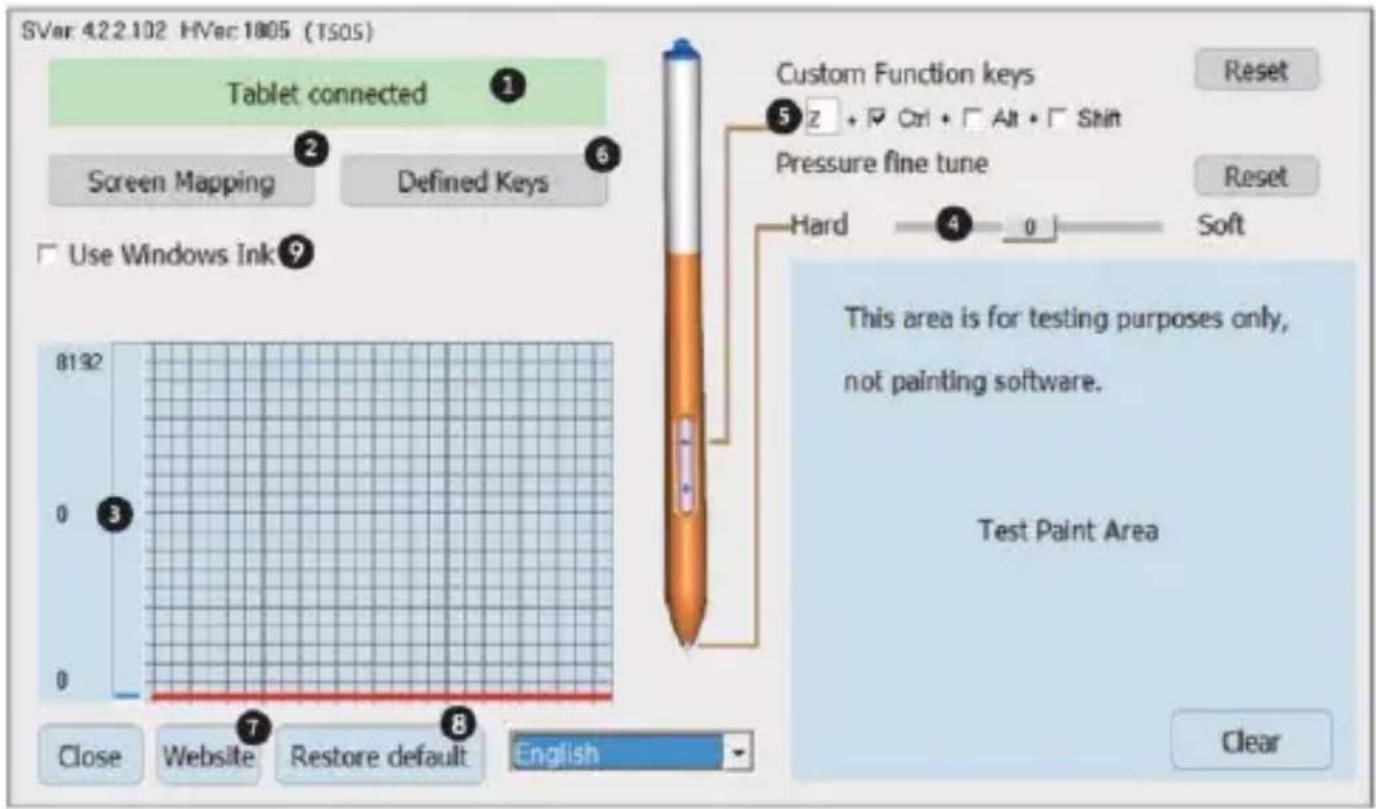

Nastavitve brezžičnega pisala (samo Windows)

1) Stanje povezave računalnika in grafične tablice
2) Prikaz zaslona: Možnost nastavitve območja kartiranja zaslona in namizja grafične tablice.
3) Brezžični pritisk pisala: Stopnja od 0 do 8192. Krivulja prikazuje stopnjo pritiska, ki ga brezžično pisalo izvaja na grafično tablico.
4) Natančna nastavitev tlaka: Služi za rahlo uravnavanje tlaka. Privzeto: 0. Spremembä je vidna na levi strani krivulje tlaka.
5) Komplet brezžičnih tipk za pisala: Nastavljiva funkcija tipke "-". Privzeto: Ctrl+z. Funkcija tipke "+" je nastavljena kot desni miškin gumb.
6) Nastavljivi ključi
7) V primeru težav se obrnite na tehnično podporo.
8) Obnovitev tovarniških nastavitev gonilnikov
9) Privzeto: ni izbrano

Specifikacije

Ime izdelka	EVOLVEO Grafico TW
Številka izdelka	TAB GFK TW
Dimenzije	280 x 193 x 8 mm
Delovna napetost	5V
Poraba max.	60 mA
Raven tlaka	8192
Povratne informacije	233 PPS
Ločljivost zaslona	5080 LPI
Aktivna višina	15 mm
Fizični ključi	Lahko ga ponovno konfigurirate v vmesniku Windows in MAC OS. Za sistem Android ta funkcija ni opredeljena.
Aktivni delovni prostor	195 x 145 mm

Funkcija vrtenja menija

Na kratko pritisnite tipko M in z vrtljivim kodirnikom izberite funkcijo.

Nameščanje gonilnikov

Namestitev za Windows

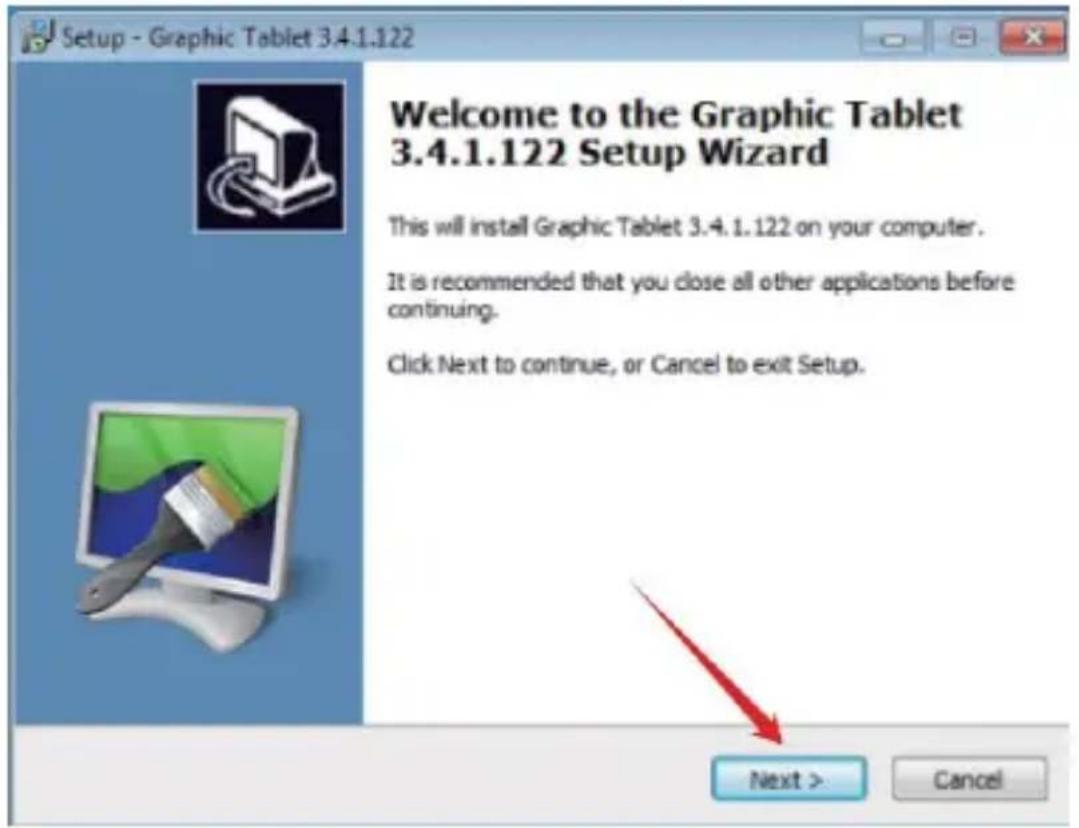

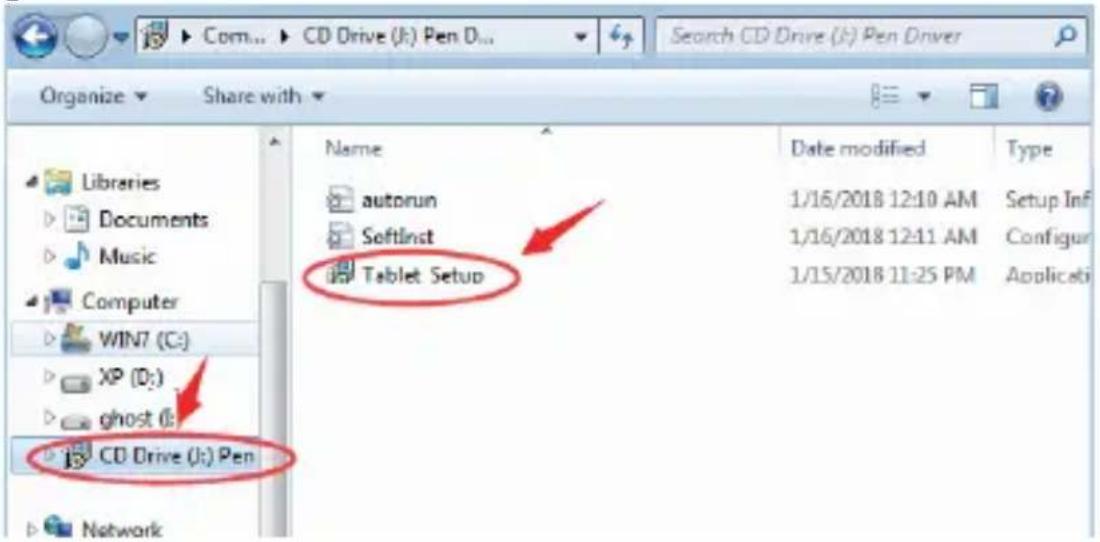

1) Ko grafično tablico povežete z računalnikom, počakajte nekaj minut. Nato odprite "Ta računalnik" in nato CD-ROM (J). Zaženite datoteko "Grafico Drivers.exe" za namestitev gonilnikov

2) Sledite navodilom za namestitev po korakih.

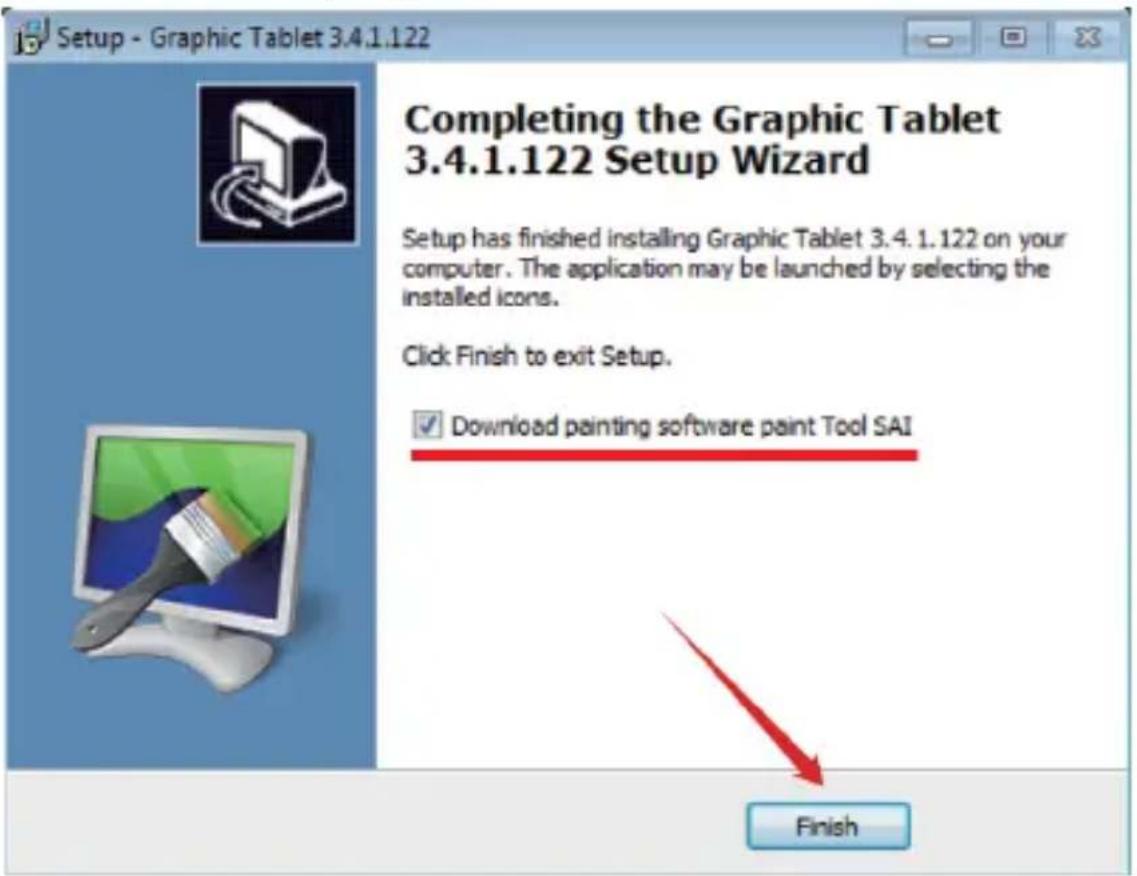

3) V zadnjem oknu za namestitev gonilnika vas bo vprašal, ali želite prenesti grafični program "Paint Tool SAI". Izberite, ali želite namestiti program.

4) Izberite pot za shranjevanje prenosa.
5) Po končanem prenosu zaženite datoteko sai.exe in sledite navodilom za namestitev programa.

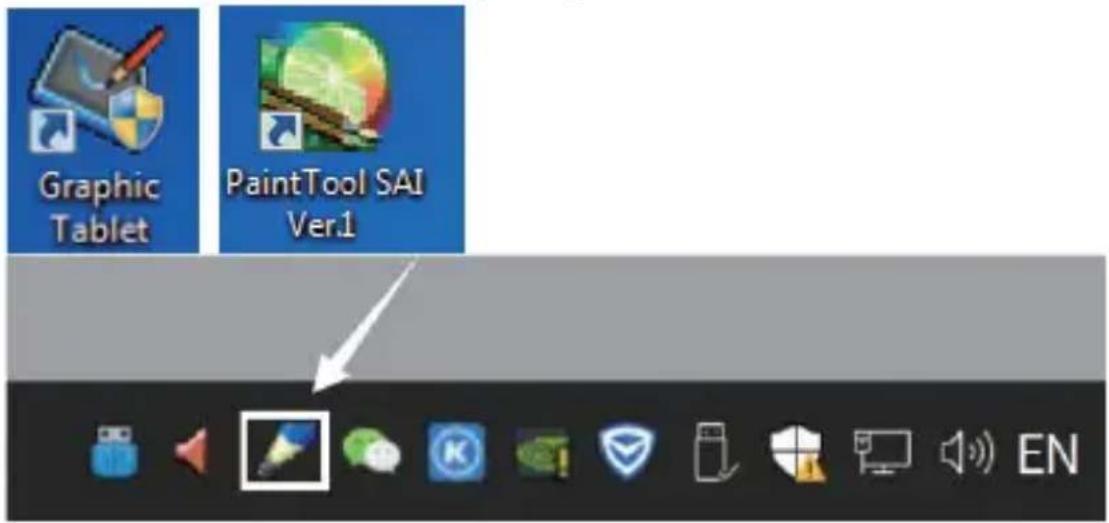

6) Namestitev je končana, ko se na namizju prikažejo ikone nameščenih programov.

Opomba:

• Za povezavo z računalnikom ne uporabljajte USB HUB-a ali podaljška USB.
• Ko pisala ne uporabljate, se konica pisala ne sme dotikati ničesar in pisala ne smete spustiti z višine.
• Izogibajte se neurejenemu premikanju kazalca miške ali premikanju brez ukrepanja. Ne uporabljajte dveh ali več grafičnih tablic hkrati.
• V sistemu Windows 7 izklopite funkcijo flikanja.

Namestitev za MAC OS

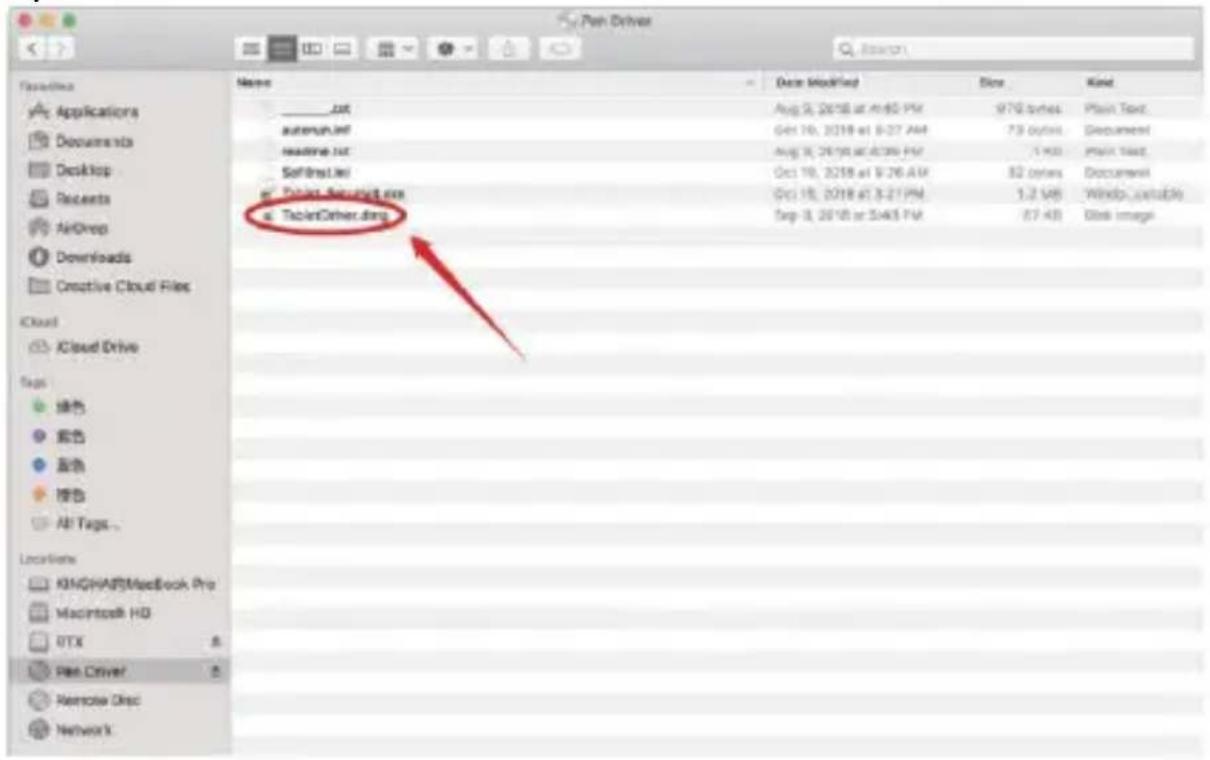

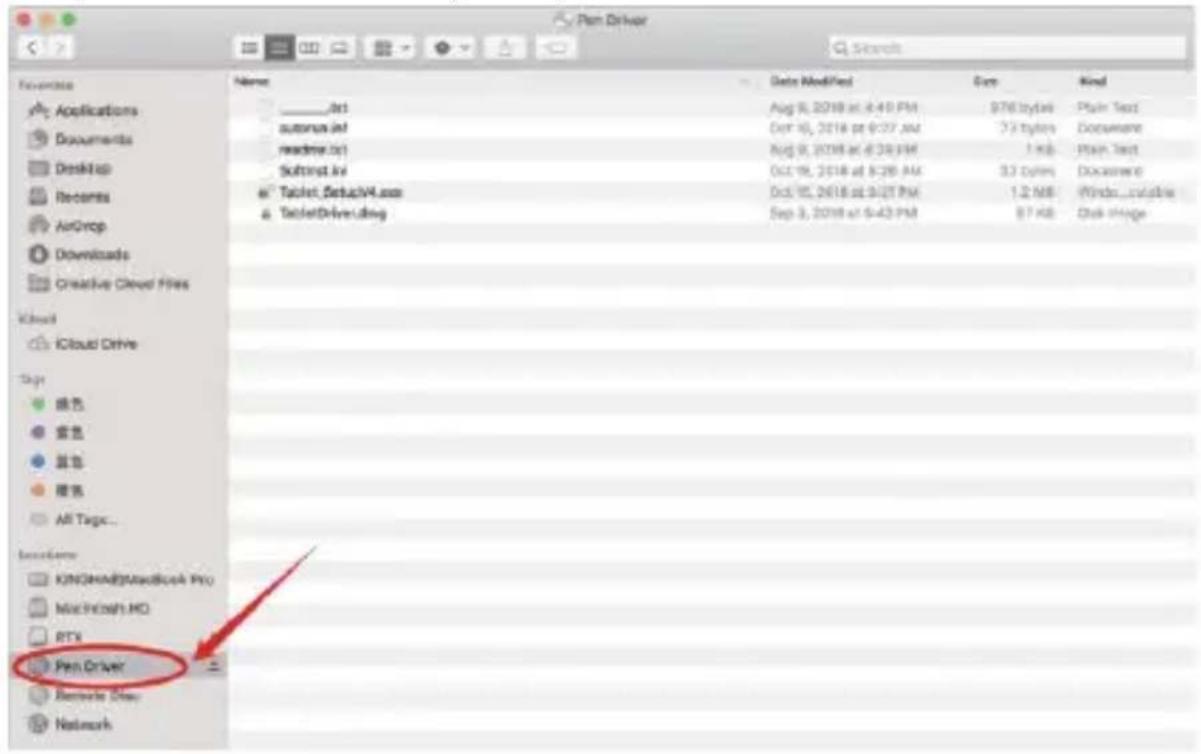

1) Po povezavi tabličnega računalnika z napravo Mac poiščite mapo "Pen Driver" in jo odprite.

2) Odprite TabletDriver.DMG

Opomba: Po namestitvi gonilnika opravite naslednje nastavitve

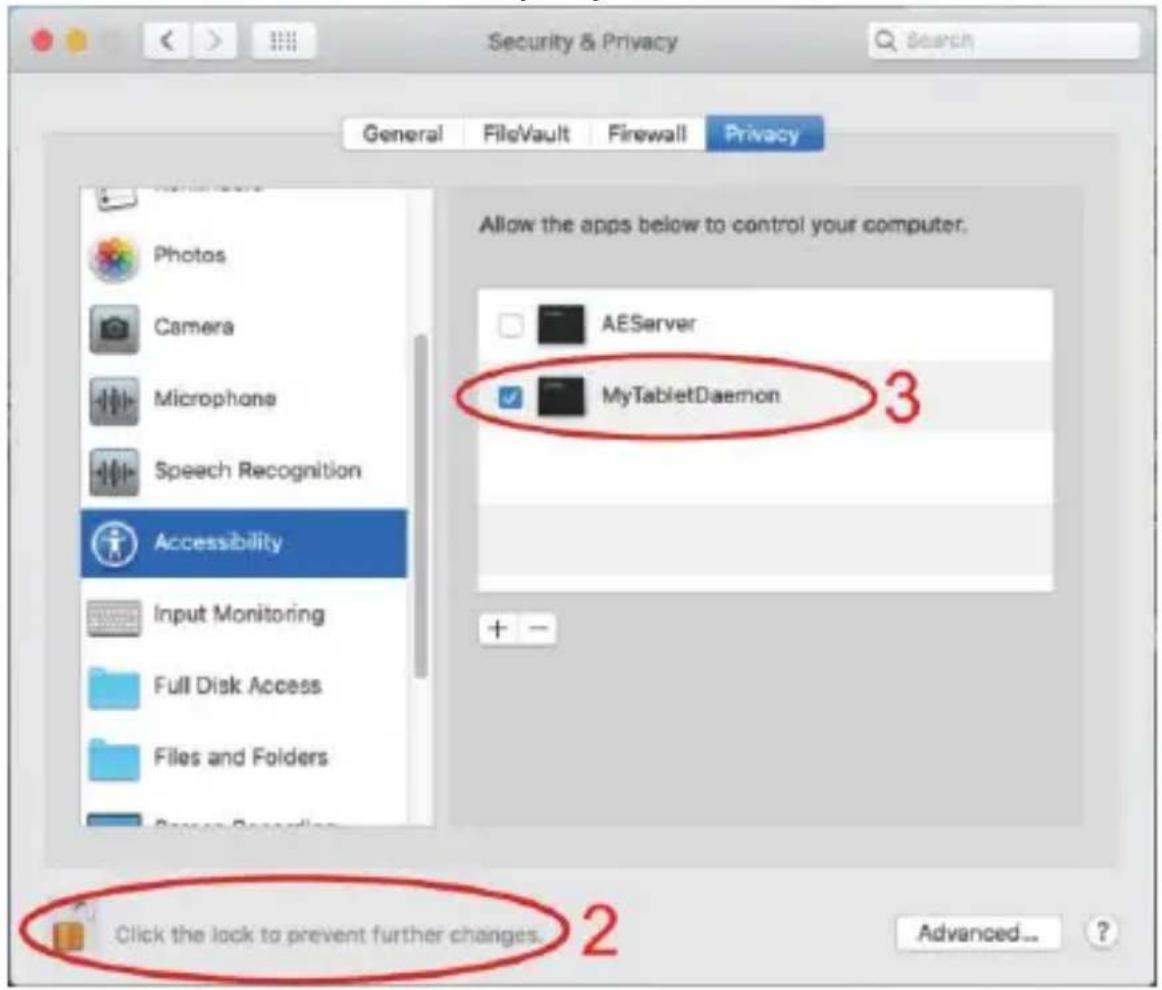

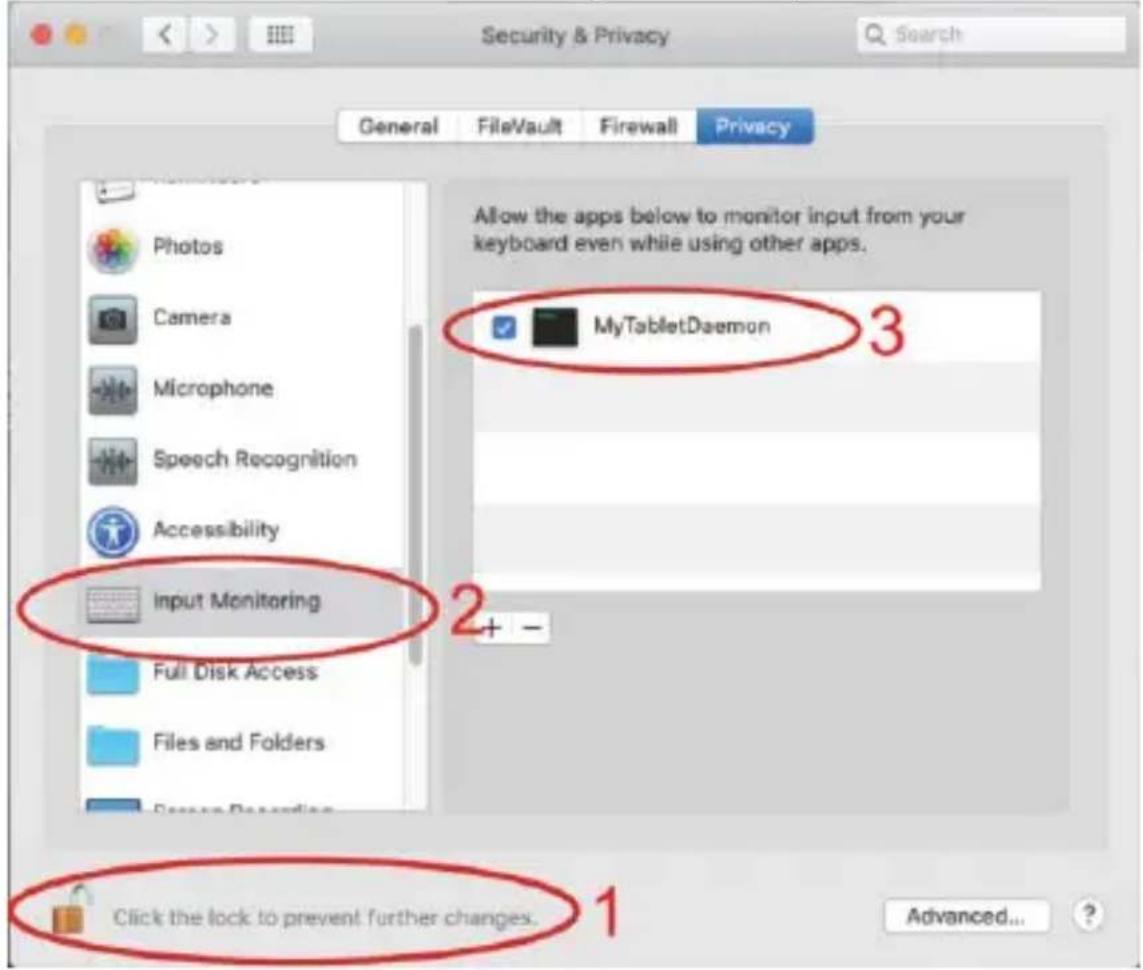

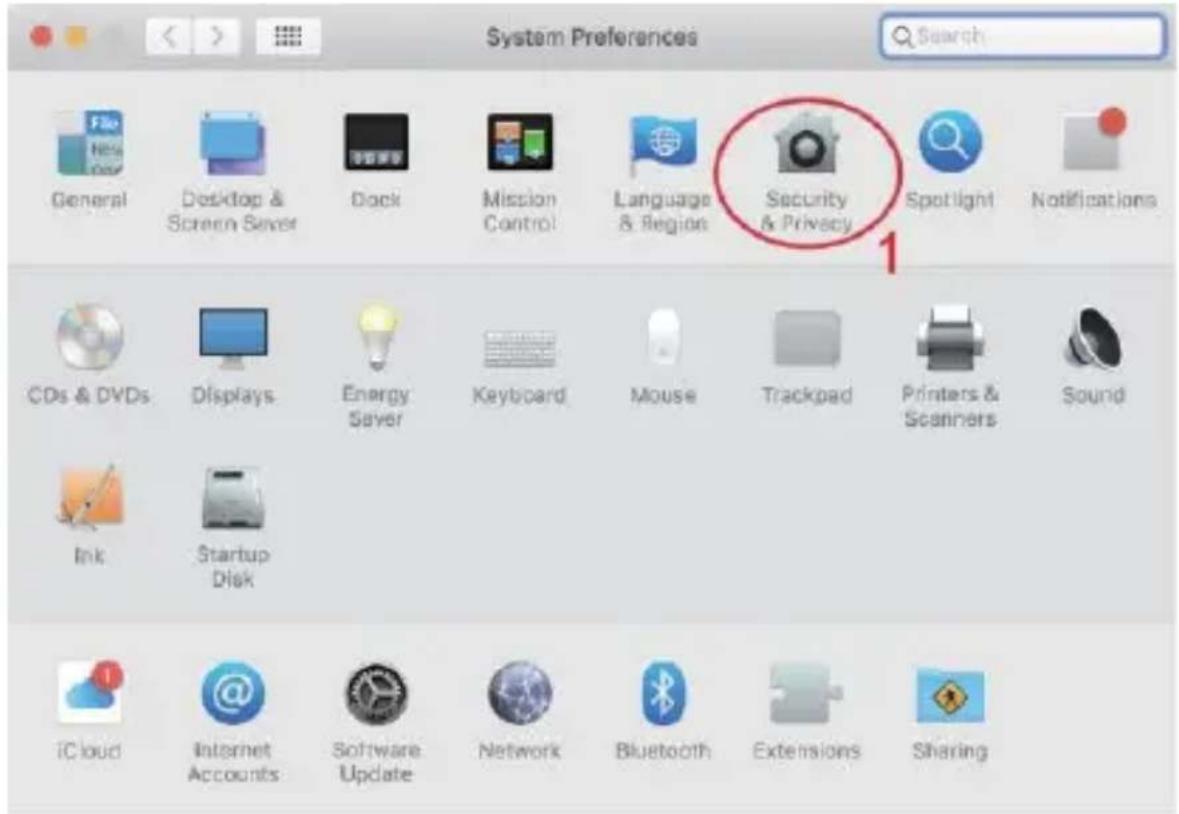

7) Odprite nastavitve operacijskega sistema MAC OS. Poiščite možnost "Varnost in zasebnost".

8) Izberite možnost za odklepanje.

9) Označite, če želite omogočiti MyTabletDaemon.

Gonilniki za operacijski sistem MAC OS so bili uspešno nameščeni. Ponovno zaženite sistem.

Pomembno: Aplikacija se nenehno posodablja in razvija, zato se lahko posamezni koraki po posodobitvah razlikujejo. V primeru težav pri postopku se obrnite na servisni center.

Tehnična podpora

Obrnite se na tehnično podporo EVOLVEO

www.evolveo.com/helpdesk/

• uporaba naprave v druge namene
• namestitev druge programske opreme, razen tiste, ki je nameščena v aplikaciji EVOLVEO Grafico TW ali ki jo je mogoče ročno ali samodejno prenesti iz aplikacije
• elektromehanske ali mehanske poškodbe zaradi nepravilne uporabe
• poškodbe zaradi naravnih dejavnikov, kot so požar, voda, statična elektrika, prenapetost itd.
• škoda, nastala zaradi nepooblaščenega popravila

Odstranjevanje

Prečrtan simbol zabojnika na izdelku, v literaturi ali na embalaži pomeni, da je treba v EU vso električno in elektronsko opremo, baterije in akumulatorje po koncu njihove življenjske dobe oddati v tok ločenih odpadkov. Teh izdelkov ne odlagajte med nesortirane komunalne odpadke.

IZJAVA O SKLADNOSTI

Abacus Electric, s.r.o. izjavlja, da je EVOLVEO Grafico TW skladen z zahtevami iz navodil in predpisov, ki veljajo za to vrsto instrumentov.

Celotno besedilo izjave o skladnosti je na voljo na spletni strani http://ftp.evolveo.com/CE/

Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.
