Terméktípus	Kétirányú rádió (walkie-talkie)
Márka	Evolveo
Modell	FreeTalk XM2-2
Frekvenciatartomány	PMR446 (446.00625 – 446.09375 MHz)
Csatornák száma	16
Maximális hatótávolság	Akár 10 km (nyílt területen)
Kimeneti teljesítmény	0,5 W (ERP)
Tápellátás	3x AAA elem (nem tartozék) vagy újratölthető NiMH akkumulátorcsomag
Akkumulátor élettartama	Körülbelül 20 óra (átlagos használat)
Méretek (M x Sz x Mé)	170 x 55 x 33 mm
Tömeg (elem nélkül)	120 g
Kijelző	LCD háttérvilágítással
Főbb jellemzők	VOX (hangaktivált adás), 38 CTCSS hang, szkennelés, monitor, billentyűzár
Vízállóság	IP54 (fröccsenő víz elleni védelem)
Üzemi hőmérséklet	-10°C – +50°C
Töltés	USB töltőkábellel (újratölthető akkumulátorhoz)
Tartozékok	Övcsipesz, fülhallgató (opcionális), USB kábel
Pótalkatrészek elérhetősége	Akkumulátorcsomagok, töltők, antennák kaphatók a gyártótól
Javítási szolgáltatás	Hivatalos szervizközpontok kiválasztott országokban
Szabályozói megfelelőség	CE, RoHS
Garancia	2 év
Karbantartás	Tisztítsa száraz ruhával; kerülje a vizet és oldószereket
Biztonság	Ne használja robbanóanyagok vagy gyúlékony gázok közelében

Gyakran ismételt kérdések - FreeTalk XM2-2 Evolveo

Hogyan kapcsoljam be a FreeTalk XM2-2-t?

Nyomja és tartsa lenyomva a Power/Menu gombot körülbelül 2 másodpercig, amíg az LCD kijelző fel nem gyullad.

Hogyan váltsak csatornát?

Nyomja meg a Menu gombot, majd a Fel/Le gombokkal válassza ki a kívánt csatornát (01-16). Erősítse meg a PTT gombbal.

Mi a maximális hatótávolság?

Nyílt területeken, minimális akadályokkal, a hatótávolság akár 10 km is lehet. Városi környezetben a hatótávolság jelentősen csökken.

Hogyan töltsem a rádiót?

Ha újratölthető akkumulátorokat használ, csatlakoztassa a USB töltőkábelt az oldalsó töltőporthoz. Az LED jelzi a töltés állapotát.

Használhatok normál AAA elemeket?

Igen, a rádió támogatja a 3x AAA alkáli elemeket. Ügyeljen a megfelelő polaritásra.

Hogyan aktiváljam a VOX-ot?

Nyomja a Menu gombot, amíg a 'VOX' fel nem jelenik, majd a Fel/Le gombokkal engedélyezze vagy tiltsa le. Állítsa be az érzékenységi szintet szükség szerint.

Mik azok a CTCSS hangok?

A CTCSS (folyamatos hangkódolt squelch rendszer) olyan szubaudibilis hangok, amelyek kiszűrik a nem kívánt adásokat. A FreeTalk XM2-2 38 hanggal rendelkezik.

Vízálló a rádió?

IP54 besorolású, ami azt jelenti, hogy védett a fröccsenő víz és por ellen. Ne merítse víz alá.

Hogyan állítsam be a billentyűzárat?

Nyomja és tartsa lenyomva a Menu gombot 5 másodpercig. Egy lakat ikon jelenik meg a kijelzőn. Ismételje meg a feloldáshoz.

Hol találom a felhasználói kézikönyvet?

A kézikönyv ingyenesen letölthető PDF formátumban a notice-facile.com oldalon, több nyelven.

HASZNÁLATI ÚTMUTATÓ FreeTalk XM2-2 Evolveo

Köszönjük, hogy az EVOLVEO FreeTalk XM2-2-t választotta. Bizunk benne, hogy sok örömben és maradandó pillanatban lesz része a termék által.

Előkészületek az első használat előtt

• Csúsztassa le az akkumulátor fedőt, illessze be a csomagban található Ni-MH újratölthető akkumulátorokat a megfelelő csatlakozási pontokat egymásnak érintve, majd csúsztassa vissza a fedőt.
• Csúsztassa be a csomagolásban található műanyag csatlakozót az eszköz hátoldalán lévő sínbe addig, amíg kattanást nem hall. A klipsz ebben az esetben megfelelően rögzítésre került.

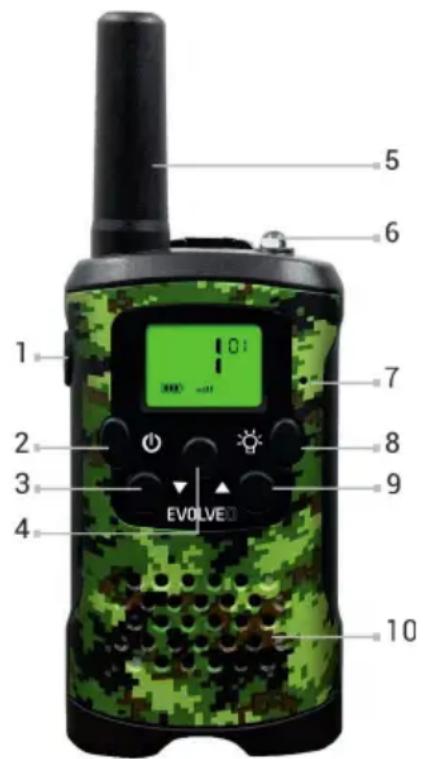

1. Adóvevő (PTT)
2. Be/Ki
3. Monitoring/Down
4. Menü
5. Antenna
6. Vaku
7. Mikrofon
8. Vaku: be/ki
9. Szkennelés/Fel
10. Hangszóró

Fontos figyelmeztetés

Amennyiben nem használja az adóvevőt, kapcsolja ki a "2"-es gomb megnyomásával.

• Ha hosszú időn át nem kívánja használni az adóvevő, távolítsa el az akkumulátorokat.
• A csomagolásban kapott újratölthető, vagy azonos gyártótól származó, ugyanolyan típusú akkumulátorokat használjon.

(3 alkaline akkumulátor, AAA típus)

AKKUMULÁTOR TÖLTÉS

• Csatlakoztassa a mikro USB-csatlakozóval ellátott kábelt a rádió oldalához, és csatlakoztassa a töltőhöz.
• A töltés automatikusan elindul, és a kijelzőn villogni fog az akkumulátor szimbólum.
• Az akkumulátor teljes kapacitásig történő feltöltése körülbelül 12 órát vesz igénybe, a sikeres töltés után az akkumulátor szimbólum folyamatosan világít a kijelzőn.

BEKAPCSOLÁS

- Nyomja le, és tartsa nyomva a "2"-es gombot több, mint 3 másodpercig. A LED k ijelző világítani kezd.

KIKAPCSOLÁS

- Nyomja le, és tartsa nyomva a "2"-es gombot több, mint 3 másodpercig. A hangjelzés után a LED kijelző kikapcsol.

ADÓVEVŐ/FOGADÁS

Amennyiben a bekapcsolt adóvevőn kiválasztunk egy csatornát, úgy az eszköz fogadó módba kerül. Az adáshoz csak az "1"-es gombot kell megnyomni. Abban

az esetben, ha a második adóvevő is ugyanarra a csatornára van hangolva, létrejön a hangátvitel.

A hangátvitel nincs titkosítva, így bárki, aki az adóvevőjét azonos csatornán használja és a hatósugáron belül tartózkodik, képes belehallgatni a beszélgetésbe.

• Ehengedhetetlen, hogy mindkét adóvevőt ugyanarra a csatornára állítsuk, különben a vétel és az adás nem működik.
• Nyomja meg a "4" gombot és a LED kijelzón látható csatorna szám villogni kezd.
• A "3"-as és "9"-es gombokat használja a kívánt csatornák kiválasztásához.
• Válasszon egyet a nyolc csatorna közül az adóvevők egyikén. Például 3-as számú csatorna.
• Válassza ki ugyanazt a csatornát, esetünkben a 3-as csatornát a második adóvevőt.
• Nyomja le és tartsa nyomva az "1"-es gombot a kiválasztott 3-as számú csatornán.
• Beszéljen a mikrofonba kb. 5 cm távolságból.
• A hangátvitel végéhez engedje el a "2"-es gombot.

HANGERÓ BEÁLLÍTÁS

- Használja a "3"-as és "9"-es gombokat a hangerő növeléséhez ill. csökkentéséhez.

ROGER BEEP

A "Roger Beep" ellenőrző hang mindig a "2"-es gomb felengedését követi. A hangátvitel végét jelzi, és "vétel" módba kapcsol.

- Ezt a tulajdonságot aktiválhatjuk, vagy ki is

kapcsolhatjuk.

• Nyomja meg a "4"-es gombot ötször. A LED kijelzőn megjelenik a "RO" jelzés.
• Használja a "3"-as és "9"-es gombokat a tulajdonság ON (bekapcsolásához) vagy OFF (kikapcsolásához).
• Nyomja meg a "2"-es gombot a jóváhagyáshoz és a "Vétel" módba történő visszatéréshez.

CSENGŐHANG

• Nyomja meg a "4"-es gombot négyszer. A LED kijelző "CA" jelet mutat. 10 különböző csengőhang közül választhatunk.
• Nyomja meg egyszer a "2"-es átvitel gombot. Ezzel egy rövid csengőhangot küld át a csatornát használó összes felhasználónak.

VOX (hang irányítás)

VOX módban az adóvevő csak akkor küld át jelet, ha azt előtte hangunkkal, vagy egyéb környezeti hanggal aktiváljuk.

• AVOX érzékenységi szintet (1-3, 3 a legmagasabb érzékenységi szint) láthatjuk a kijelzón.
• A legmagasabb érzékenységi szinten az adóvevő a legkisebb zajt is közvetíti (háttérzajokat is).
• A legalacsonyabb érzékenységi szinten csak a nagyon erős hangokat továbbítja.
• A VOX módot nem javasoljuk nagyon zajos vagy szeles körülmények között használni.

• Ezt a tulajdonságot be- illetve kikapcsolhatja a "4"-es gomb háromszori megnyomásával.

• Használja a "3"-as és "9"-es gombokat a VOX érzékenységi szintjének beállításához vagy OFF állásba kapcsolásához (kikapcsolás).

• Nyomja meg az "1"-es gombot a jóváhagyáshoz.

CTCSS AL CSATORNÁK (többszörös híváscsoportok egy csatornán)

Mindegyik csatorna 38 al csatornát tartalmaz.

Amennyiben kiválasztott egy al csatornát, kommunikálhat egy másik PMR felhasználóval, aki ugyanazon a csatornán al csatornát használ.

• Ki- és bekapcsolhatja ezt a tulajdonságot.
• Nyomja meg a "4"-es gombot kétszer.
• Használja a "3"-as és "9"-es gombokat egy al csatorna kiválasztásához vagy OFF módba kapcsolásához (kikapcsolás).
• Nyomja meg az "1"-es gombot a jóváhagyáshoz.

AKTÍV CSATORNÁK KERESÉSE

Az adóvevőn lehetséges az összes elérhető csatorna között megkeresni az aktívakat. E mellett úgy is kereshetünk másik csatornát, hogy közben nem lépünk ki az aktuális csatornából.

• Nyomd le és tartsd lenyomva a "9"-es gombot 2 másodpercig.
• A LED kijelzón a "SCAN" felirat jelenik meg, s elkezdődik az aktív csatornák keresése.

• Az aktív csatorna megtalálása esetén megáll a keresés, s azonnal belehallgathatunk a csatornán folyó beszélgetésbe.

• Amennyiben a csatornán folyó beszélgetés hallgatása közben megnyomjuk a "2"-es gombot, "Vétel" módba kapcsolunk.

• A talált csatornán folyó kommunikáció végeztével a csatornakeresés folytatódik.

MONITOROZÁS

• Egy kiválasztott csatornán gyenge jel keresésére használhatjuk.
• Nyomja le és tartsa lenyomva a "3"-as gombot három másodpercen keresztül a MONITOR funkció aktiválásához.
• A gomb felengedése után visszatér a készülék "Vétel" módba.

AKKUMULÁTOR KÍMÉLŐ MÓD

Az adóvevő akkumulátor kímélő rendszerrel van ellátva. Amennyiben az adóvevőt nem használjuk 4 másodpercen keresztül, energiatakarékos módba kapcsol (a kijelző kikapcsol). Az energiatakarékos mód nem befolyásolja a jel fogadását. Üzenet érzékelése esetén az eszköz automatikusan teljes üzemmódba kapcsol.

VAKU

Nyomja le a "8"-as gombot a vaku ki/bekapcsolásához.

BILLENTYÜZÁR/FELOLDÁS

Nyomja le és tartsa nyomva a "4"-es gombot három másodpercre a zár aktiválásához/feloldásához.

MÜSZAKI JELLEMZÖK

Leadott teljesítmény 0.5 W

Csatornák száma 8

Csatorna frekvencia

1 446.00625 4

2 446.01875 5

3 446.03125 6

Csatorna frekvencia

446.04375 7

446.05625 8

446.06875

Csatorna frekvencia

446.08125

446.09375

HIBAKERESÉS

Először olvassa át a "FAQ - Gyakran Intézett Kérdések" részt a következő linken:

www.evolveo.com/hu/freetalk-xm2-2_vagy vegye fel a kapcsolatot az EVOLVEO Műszaki Támogató csapatával.

MÜSZAKI TÁMOGATÁS

www.evolveo.com/hu/tamogatas

A jótállás NEM VONATKOZIK a következő esetekre:

• zeszköz nem rendeletésszerű használata miatti meghibásodás
• nem megfelelő használat által okozott elektonikai vagy mechanikai sérülés
• természeti elemek (pl. tűz, víz, statikus elektromosság túláram stb.) által okozott kár
• hivatalos engedéllyel nem rendelkező szervíz hibajavítási kísérlete
  • garanciajegy sérülése vagy olvashatatlan szériaszám esetén
• Az akkumulátor kapacitása 6 hónapon túl érzékelhetően csökken (6-hónapos akkumulátor élet garancia)

Rendelkezés

Az áthúzott kereszttel ábrázolt szemetes, mely vagy a terméken, vagy annak kísérő dokumentációján található, arra emlékezteti, hogy az Európai Unióban az összes elektronikai terméket, elemet illetve akkumulátort külön, tárolóban kell gyűjteni miután nem kívánjuk őket tovább használni. Kérjük ne dobja ezeket a termékeket válogatás nélküli háztartási hulladék gyűjtőbe.

CE MEGFELELŐSSÉGI NYILATKOZAT

Az ABACUS Electric, s.r.o. vállalat ezennel kijelenti, hogy az EVOLVEO Free Talk XM2-2 megfelel a hasonló termékekre vonatkozó törvényi szabályozásoknak és előírásoknak.

A megfelelősségi nyilatkozat teljes szövege a következő oldalon található: http://ftp.evolveo.com/ce/

Importőr / Gyártó

Abacus Electric, s.r.o.

Copyright © ABACUS Electric, s.r.o. www.evolveo.com Minden jog fenntartva. A termék formaterve és jellemzői előzetes bejelentés nélkül változhatnak.
