FreeTalk XM2-2 - Vysielačka Evolveo - Bezplatný návod na obsluhu

Typ produktu	Obojsmerná vysielačka (walkie-talkie)
Značka	Evolveo
Model	FreeTalk XM2-2
Frekvenčný rozsah	PMR446 (446.00625 – 446.09375 MHz)
Počet kanálov	16
Maximálny dosah	Až 10 km (otvorený priestor)
Výstupný výkon	0,5 W (ERP)
Napájanie	3x AAA batérie (nie sú súčasťou) alebo nabíjateľný NiMH set
Výdrž batérie	Približne 20 hodín (typické používanie)
Rozmery (V x Š x H)	170 x 55 x 33 mm
Hmotnosť (bez batérií)	120 g
Displej	LCD s podsvietením
Kľúčové funkcie	VOX (hlasom aktivovaný prenos), 38 CTCSS tónov, skenovanie, monitor, zámok kláves
Odolnosť voči vode	IP54 (odolný voči striekajúcej vode)
Prevádzková teplota	-10°C až +50°C
Nabíjanie	Cez USB nabíjací kábel (pre nabíjateľný set)
Príslušenstvo v balení	Spona na opasok, náušný set (voliteľný), USB kábel
Dostupnosť náhradných dielov	Batériové sety, nabíjačky, antény sú k dispozícii od výrobcu
Servisné stredisko	Autorizované servisné strediská vo vybraných krajinách
Súlad s predpismi	CE, RoHS
Záruka	2 roky
Údržba	Čistiť suchou handričkou; vyhnúť sa vode a rozpúšťadlám
Bezpečnosť	Nepoužívať v blízkosti výbušnín alebo horľavých plynov

Často kladené otázky - FreeTalk XM2-2 Evolveo

Ako zapnem FreeTalk XM2-2?

Stlačte a podržte tlačidlo Power/Menu približne na 2 sekundy, kým sa nerozsvieti LCD.

Ako zmením kanál?

Stlačte tlačidlo Menu, potom pomocou tlačidiel Nahor/Dole vyberte požadovaný kanál (01-16). Potvrďte tlačidlom PTT.

Aký je maximálny dosah?

V otvorených priestoroch s minimálnymi prekážkami môže byť dosah až 10 km. Mestské prostredie dosah výrazne znižuje.

Ako nabijem vysielačku?

Pri použití nabíjateľných batérií pripojte USB nabíjací kábel k nabíjaciemu portu na boku. LED indikuje stav nabíjania.

Môžem použiť bežné AAA batérie?

Áno, vysielačka podporuje 3x AAA alkalické batérie. Dbajte na správnu polaritu.

Ako aktivujem VOX?

Stlačte tlačidlo Menu, kým sa nezobrazí 'VOX', potom pomocou Nahor/Dole zapnite alebo vypnite. Nastavte úroveň citlivosti podľa potreby.

Čo sú CTCSS tóny?

CTCSS (Continuous Tone-Coded Squelch System) sú subaudibilné tóny, ktoré filtrujú nežiaduce prenosy. FreeTalk XM2-2 má 38 tónov.

Je vysielačka vodotesná?

Má stupeň krytia IP54, čo znamená ochranu proti striekajúcej vode a prachu. Neponárajte.

Ako nastavím zámok kláves?

Stlačte a podržte tlačidlo Menu na 5 sekúnd. Na displeji sa zobrazí ikona zámku. Zopakujte pre odomknutie.

Kde nájdem používateľskú príručku?

Manuál je k dispozícii na bezplatné stiahnutie v PDF formáte na notice-facile.com vo viacerých jazykoch.

NÁVOD NA OBSLUHU FreeTalk XM2-2 Evolveo

(3 ks alkalických baterií, typ AAA)

NABÍJENÍ BATERIÍ

d'akujeme, že ste sa rozhodli kúpiť si EVOLVEO FreeTalk XM2-2. Veríme, že vám prinesie veľa zábavy a spokojnosti.

Príprava pred prvým použitím

• Kryt batérií vysuňte smerom nadol, dovnútra vložte priložené Ni-MH nabíjacie batérie so správnou polaritou a opät' nasad'te kryt batérií.

• Na zadnú stranu vysielačky nasuňte priloženú plastovú sponu na uchytenie na opasok, správne umiestnenie signalizuje zacvaknutie.

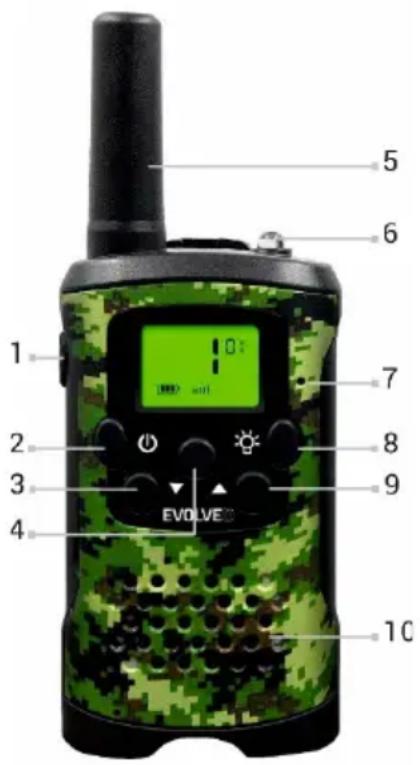

• Vysielanie (PTT)

• Zapnút/Vypnút'
• Monitoring/Dolu
• Menu
• Anténa
• Svetlo
• Mikrofón
• Svetlo: zapnút'/vypnút'
• Skenovanie/Nahor
• Reproduktor

Dôležité upozornenie

• Ak vysielačky nebudete používať dlhší čas, vyberte z nich batérie
• Používajte dodané nabíjacie batérie alebo batérie od rovnakého výrobcu a typu

Po zapnutí a nastavení čísla kanála je vysielačka na príjme, na vysielanie stačí už iba stlačit’ tlačidlo „1“; ak je druhá vysielačka nastavená na rovnaké číslo kanála ako prvá vysielačka, počuje jej vysielanie.

Vysielanie nie je šifrované, preto vašu komunikáciu počuje každý, kto má svoju vysielačku nastavenú na rovnaké číslo kanála ako vy a je v dosahu vášho vysielania.

- Tlačidlami „3“ a „9“ môžete znižovať alebo zvyšovať hlasitost’ reproduktora

ROGER BEEP

• 4-krát stlačte tlačidlo „4“. Na LED displeji sa objaví symbol „CA“ a vy máte možnosť vybrať si z ponuky 10 vyzváňacích tónov
• Na odoslanie krátkeho vyzváňacieho tónu dálším užívatelom na rovnakom kanáli rýchlo stlačte vysielacie tlačidlo „2“

V režime VOX bude vysielačka prenášať signál iba vtedy, ak bude aktivovaná vaším hlasom alebo inými zvukmi vo vašom okolí.

• Úroveň citlivosti VOX (1 až 3; 3 je najvyššia úroveň citlivosti) je zobrazená na displeji
• Pri najvyššej úrovni citlivosti vysielačka zachytí slabý šum (spolu so šumom okolia)
• Pri najnižšej úrovni citlivosti zachytí iba velmi hlasný zvuk.
• Funkciu VOX sa neodporúča používať vo velmi hlučnom alebo veternom prostredí.
• Túto funkciu môžete povolit' alebo zakázať, 3x stlačte tlačidlo „4“
• Tlačidlami „3“ a „9“ vyberte číslo úrovne 1 až 3 alebo OFF (Vypnuté)
  • Tlačidlom „1“ danú volbu potvrdte

CTCSS SUBKANÁLY (systém oddelení niekol'kých hovorových skupín na jednom kanáli)

Každý kanál obsahuje z dôvodu zachovania súkromia ešte d'alších 38 subkanálov. Ak máte nastavený subkanál,

môžete komunikovať s iným užívatel'om PMR na rovnakom kanáli a subkanáli.

• Túto funkciu môžete povolit' alebo zakázať
  • 2-krát stlačte tlačidlo „4“.
• Tlačidlami „3“ a „9“ vyberte číslo subkanála alebo OFF (Vypnuté)
  • Tlačidlom „1“ danú volbu potvrdte

VYHL'ADÁVANIE AKTÍVNYCH KANÁLOV

Vysielačka umožňuje prehládat všetky kanály, či sú aktívne, a umožní vám vyhládat dálšie vysielanie bez toho, aby ste museli zmenit kanál, na ktorom sa nachádzate.

• Na 2 sekundy stlačte a pridržte tlačidlo „9“
• Na LED displeji sa objaví symbol „SCAN“ a spustí sa prehl'adávanie všetkých kanálov
• Ak sa nájde aktívny kanál, vyhl'adávanie sa zastaví a vy môžete počúvať komunikáciu
• Ak počas počúvania stlačíte tlačidlo „2“, dôjde k prepnutiu na tento kanál do režimu „Príjem“
• Pri ukončení komunikácie na nájdenom kanáli sa vyhl'adávanie obnoví

MONITORING

Vysielačka je vybavená systémom na úsporu batérie. Ak sa nepoužíva dlhšie než cca 4 sekundy, prepne sa do úsporného režimu (vypne sa displej). Tento úsporný režim nemá vplyv na príjem signálu. Pri detegovaní signálu automaticky dôjde k prepnutiu do plného režimu.

SVETLO

Na zapnutie alebo vypnutie stlačte tlačidlo „8“.

UZAMKNUTIE/ ODOMKNUTIE

Vysielací výkon 0.5 W

Počet kanálov 8

Kanál Frekvencia		Kanál Frekvencia	Kanál Frekvencia
1	446.00625 4	446.04375 7	446.08125
2	446.01875 5	446.05625 8	446.09375
3	446.03125 6	446.06875

RIEŠENIE PROBLÉMOV

Najprv si prečítajte „FAQ - Často kladené otázky“ na stránke www.evolveo.com/cz/freetalk-xm2-2 alebo kontaktujte Technickú podporu EVOLVEO.

TECHNICKÁ PODPORA

www.evolveo.com/sk/podpora

Záruka NEPLATÍ pri:

• použití prístroja na iné účely
• inštalácii iného firmware než toho, ktorý bol inštalovaný v prístroji
• elektromechanickom alebo mechanickom poškodení spôsobenom nevhodným používaním
• škode spôsobenej prírodnými živlami, ako sú oheň, voda, statická elektrina, prepätie atd'.
• škode spôsobenej neoprávnenou opravu
• nečitatelnom sériovom čísle prístroja
• batérii, ak po viac než 6 mesiacoch používania nemá svoju pôvodnú kapacitu (záruka na kapacitu batérie je 6 mesiacov)

Likvidácia

Symbol preškrtnutého kontajnera na výrobku, v literatúre alebo na obale znamená, že všetky elektrické a elektronické prístroje, batérie a akumulátory po ukončení svojej životnosti musia byť v EÚ uložené do triedeného odpadu. Nevyhadzujte tieto výrobky do netriedeného komunálneho odpadu.

①CE

VYHLÁSENIE O ZHODE

Týmto spoločnosť Abacus Electric, s.r.o. vyhlasuje, že EVOLVEO FreeTalk XM2-2 je v súlade s požiadavkami noriem a nariadení príslušnými pre tento typ prístroja.

Kompletný text Vyhlásenia o zhode je na http://ftp.evolveo.com/ce/

Dovozca / Výrobca

Abacus Electric, s.r.o.

Všetky práva vyhradené.

Dizajn a špecifikácia môžu byť zmenené bez predošlého upozornenia.

Dear customer,

thank you for choosing the EVOLVEO FreeTalk XM2-2.
