FreeTalk 2W - Walkie-talkie Evolveo - Ingyenes használati útmutató

Terméktípus	Walkie-talkie / Kétirányú rádió
Márka	Evolveo
Modell	FreeTalk 2W
Méretek (kb.)	120 x 55 x 35 mm
Súly (kb.)	150 g (elemekkel együtt)
Tápegység	3 db AA elem (nem tartozék) vagy újratölthető akkumulátorcsomag (opcionális)
Frekvenciasáv	UHF 400-470 MHz
Csatornák száma	16
Adóteljesítmény	2 W (ERP)
Hatótáv (max.)	Akár 5 km (nyílt területen, látótávolságban)
Adatvédelmi kódok	CTCSS / DCS (38/83 kód)
Hangvezérelt átvitel (VOX)	Igen, állítható érzékenység
Monitor funkció	Igen
Gombzár	Igen
Alacsony töltöttség jelző	Igen (LED és hangjelzés)
Kihangosítás	Fejhallgató-csatlakozó (nem tartozék)
Karbantartás és tisztítás	Törölje le egy puha, száraz ruhával. Ne használjon erős vegyszereket, és ne merítse vízbe.
Biztonsági óvintézkedések	Ne használja robbanásveszélyes környezet közelében. Tartsa távol kisgyermekektől. Ha sérült, hagyja abba a használatot.
Cserealkatrészek és javíthatóság	Vegye fel a kapcsolatot a forgalmazóval vagy a gyártóval a pótakkumulátorok vagy töltők beszerzése érdekében. A készülékben nincsenek felhasználó által javítható alkatrészek.
Általános információk	Kompakt és robusztus kialakítás kültéri tevékenységekhez. Megfelel az EU előírásainak.

Gyakran ismételt kérdések - FreeTalk 2W Evolveo

Mennyi az Evolveo FreeTalk 2W maximális hatótávolsága?

A maximális hatótáv körülbelül 5 km nyílt, sík területen, látótávolság mellett. A tényleges hatótáv az akadályoktól és az időjárási körülményektől függően változhat.

Hogyan kapcsolom be a VOX funkciót?

Nyomja meg többször a MENÜ gombot, amíg a kijelzőn meg nem jelenik a "VOX" felirat, majd nyomja meg a FEL vagy LE gombot a be- vagy kikapcsoláshoz. Állítsa be az érzékenységet a FEL/LE gombokkal.

Milyen elemeket használ?

3 db AA elemet használ (alkáli vagy újratölthető Ni-MH). Opcionálisan újratölthető akkumulátorcsomag (külön megvásárolható) is használható a töltőállomással.

Hány csatornája van?

16 csatornával rendelkezik az UHF frekvenciasávban (400-470 MHz). Minden csatornához adatvédelmi kód (CTCSS/DCS) rendelhető az interferencia csökkentése érdekében.

Használhatok fejhallgatót ehhez a walkie-talkie-hoz?

Igen, van egy 2,5 mm-es audiocsatlakozó fejhallgatókhoz vagy fülhallgatókhoz (nem tartozék). Használjon kompatibilis fejhallgatót a kihangosításhoz.

Hogyan állíthatom be az adatvédelmi kódokat?

Nyomja meg a MENÜ gombot a csatornabeállításokhoz, majd válassza ki a CTCSS vagy DCS kódot. Használja a FEL/LE gombokat a kívánt kód kiválasztásához (pl. 38 CTCSS vagy 83 DCS kód). Erősítse meg a PTT vagy MENÜ gombbal.

Mekkora a FreeTalk 2W adóteljesítménye?

2 watt effektív sugárzási teljesítménnyel (ERP) ad, ami rövid és közepes hatótávolságú kommunikációhoz alkalmas.

A FreeTalk 2W vízálló?

Nem, nem vízálló. Csak fröccsenés ellen védett. Kerülje az esőnek vagy vízbe merítésnek való kitettséget. Tisztítsa nedves ruhával, majd alaposan szárítsa meg.

Hogyan zárolhatom a gombokat?

Nyomja meg és tartsa lenyomva a MENÜ gombot kb. 3 másodpercig, amíg a gombzár ikon meg nem jelenik a kijelzőn. Ismételje meg a feloldáshoz.

Miért sípol a készülék és villog a piros LED?

Ez alacsony akkumulátorszintet jelez. Cserélje ki vagy töltse fel az elemeket hamarosan. A készülék automatikusan kikapcsol az áramkörök védelme érdekében, ha a feszültség túl alacsony.

HASZNÁLATI ÚTMUTATÓ FreeTalk 2W Evolveo

Importer / Manufacturer - Importör / Gyártó

Abacus Electric, s.r.o.

Importer / Manufacturer - Importör / Gyártó

Abacus Electric, s.r.o.

Köszönjük, hogy az EVOLVEO FreeTalk 2W terméket választotta.

Hisszük, hogy a termék használata szórakoztató lesz, és Ön elégedett lesz vele.

4. Használati utasítás

A szett 2 db 400 \~ 470 MHz frekvencián üzemelő adó-vevő készüléket tartalmaz. A készülékek az ingyenes kommunikációt több (akár 15) kilométeres távolságon belül lehetővé tevő 8 db - 38 CTCSS kódos és 83 DCS kódos - főcsatornával, valamint háttérvilágítású kijelzővel rendelkeznek.

Megjegyzés: Kérjük, hogy a termék első használatba vétele előtt olvassa el a használati útmutatót, majd azt az esetleges későbbi újraolvasáshoz őrizze meg.

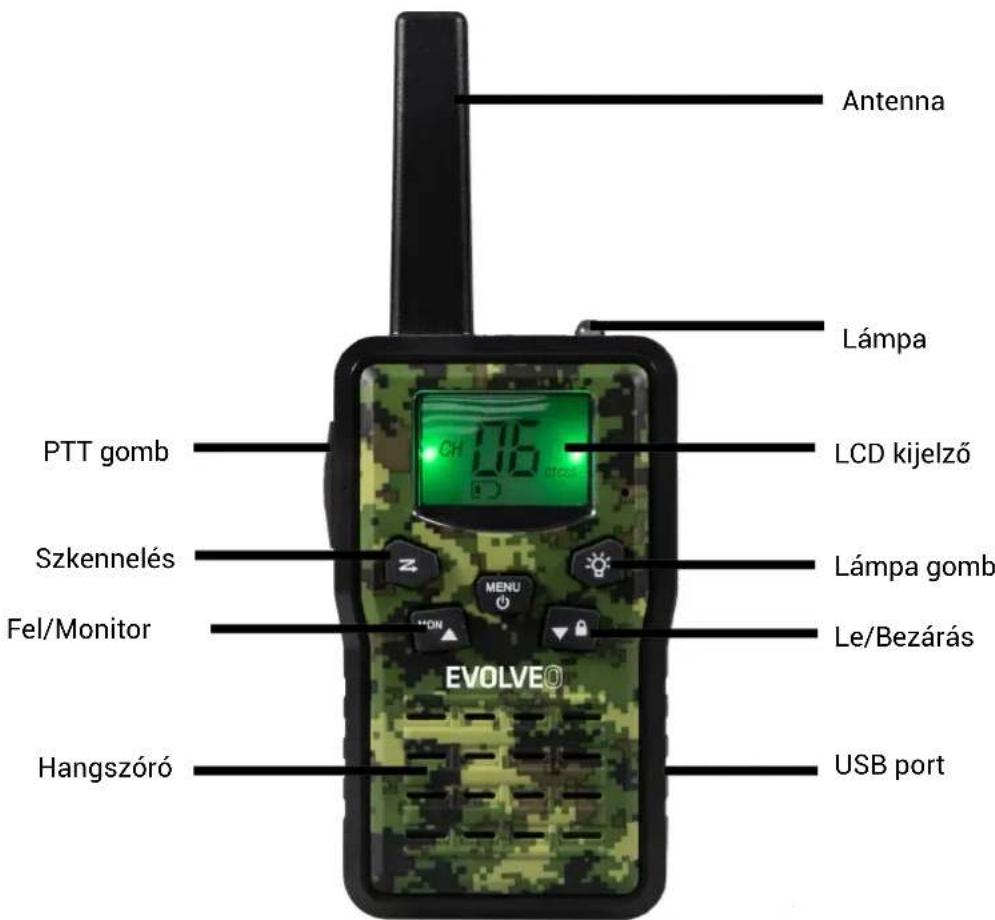

2. Alapfunkciók

3. Használatba vétel előtt

3.1 Szalag eltávolítása

Távolítsa el a szalagot, mielőtt behelyezné az elemeket a készülékbe.

3.2 Az akkuk telepítése és töltése

1, A készülék lítium-ionos akkukat használ. Kérjük, kizárólag a termékhez szánt akkukat használjon.
2, Miután a megfelelő polaritást szem előtt tartva behelyezte az akkukat, helyezze vissza az akkutartó fedelét.
3, A készülék töltésének megkezdéséhez csatlakoztassa az USB-kábelt. A teljes töltésidő megközelítőleg 6 óra.

4. Használat

4.1 A termék KI/BE kapcsolása

Termék kikapcsolása: Nyomja meg és tartsa körülbelül 3 másodpercig lenyomva a gombot, amíg sípoló hangot nem hall.

A termék kikapcsolása: Nyomja meg és tartsa körülbelül 3 másodpercig lenyomva a gombot, amíg sípoló hangot nem hall.

4.2 Hangerő szabályozás

A hangerő 8 különböző szintje állítható be.

A hangerő növeléséhez nyomja meg a ▲ gombot. A hangerő csökkentéséhez nyomja meg a ▼ gombot.

4.3 Gyenge akku jelzőfény

Ha az akkumulátor feszültsége csökken, a készülék észleli az akkumulátor alacsony töltöttségi szintjét. Ha az akku feszültsége alacsony, az akku ikonja villogni kezd, és sípoló hang jelzi, hogy az akku cseréjére van szükség.

4.4. Jelvétel/jeladás:

Bekapcsolt, de jeladás nélküli állapotban a készülék "Jelvétel" módban van. Ha a készülék egy adott csatornán jelet észlel, az információ megjelenik az LCD kijelzőn.

A PTT („push to talk“ - jeladáshoz nyomja meg) gomb lenyomásakor a készülék "Jeladás" módra vált.

Tartsa az adó-vevő készüléket függőleges helyzetben, a mikrofonnal (Mic) 3-5 cm-re a szájától. Tartsa lenyomva PTT gombot, és normál hangnemben beszéljen a mikrofonba.

A jeladás befejezéséhez engedje fel a PTT gombot.

Az Ön által sugárzott jel vételéhez a fogadó félnek ugyanarra a csatornára kell hangolnia az adó-vevő készülékét.

Megjegyzés: 1, A készülék hatósugara a környezet függvénye. A dombos terület és az épületek akadályként hatnak ki rá.

2, Ne használja a két készüléket, ha azok egymástól kevesebb mint 1,5 méterre (5 lábra) vannak. Ellenkező esetben interferencia léphet fel.

4.5 Csatornaváltás

Nyomja meg egyszer a MENU gombot, és a csatorna száma megjelenik a kijelzón.

Csatornaváltáshoz nyomja meg a Fel ▲ / Le ▼ gombot.

A PTT gomb lenyomásával visszaléptet készenléti állapotba.

Megjegyzés: ha a beállítás során 10 másodpercen belül nem nyom meg egyetlen gombot sem, a készülék visszatér készenléti üzemmódba.

4.6 CTCSS („Continuous Tone Coded Squelch System“ - Folyamatos hangkódolás rendszer ) kódok

Nyomja meg kétszer a MENU gombot, és a kijelzőn megjelenik az aktuális CTCSS kód. A 38 lehetséges kód közötti váltáshoz használja a Fel ▲ / Le ▼ gombokat.

A PTT gomb lenyomásával visszaléptet készenléti állapotba.

A rádió a 400–470 MHz frekvenciasávban működik, és a készülék 8 elérhető rádiócsatornával rendelkezik. Ha a környéken sok éppen használatban lévő jeladó található, könnyen elképzelhető, hogy több felhasználó is ugyanazt a rádiócsatornát használja.

A CTCSS használatakor a hangjelzéssel együtt kisfrekvenciás hang (67–250 Hz között) továbbítására kerül sor. 38 kód áll rendelkezésre.

38 lehetséges kód közül választhat. A szűrésnek köszönhetően a többi kód nem lesznek hallható, így nem zavarja a kommunikációt.

4.7 DCS kódok

A készülék mindegyik fö csatornán 83 DSC-kód áll rendelkezésre.

Nyomja meg háromszor a MENU gombot, és az aktuális DCS kód megjelenik a kijelzön. A lehetséges 83 kód közötti váltáshoz nyomja meg a Fel ▲ / Le ▼ gombot. Az alapértelmezett DSC kódot mellékelve van.

4.8 VOX (Hangvezérlés funkció)

Nyomja meg négyszer a MENU gombot, és a kijelzőn megjelenik az aktuális VOX beállítás, valamint a VOX ikon.

Nyomja meg a Fel ▲ gombot, és állítsa a VOX érzékenységi szintet 1 és 3 közé (a 3. szint a legérzékenyebb).

A VOX funkció kikapcsolásához tartsa lenyomva a Le ▼ gombot, amíg a kijelzón meg nem jelenik az "OFF" felirat.

A PTT gomb lenyomásával visszaléptet készenléti állapotba.

A VOX mód használata esetén a rádió jelet bocsát ki, valahányszor az Ön hangja vagy bármilyen Ön körüli egyéb hang aktiválja.

Zajos vagy szeles környezetben a VOX funkció használata nem ajánlott.

Megjegyzés: A PTT gomb használatakor a VOX mód törlődik.

4.9 Csengőhangok beállítása

A készülék 10 csengőhanggal rendelkezik.

Nyomja meg ötször a MENU gombot, és a kijelzön megjelenik a "CA" jelzés.

A csengőhang megváltoztatásához nyomja meg a Fel ▲ / Le ▼ gombot.

A PTT gomb lenyomásával visszaléptet készenléti állapotba.

4.10 A gombhang be- és kikapcsolása

A gombok megnyomásakor hallható hang KI/BE kapcsolható.

Nyomja meg a MENU gombot hatszor, és a kijelzőn megjelenik a "KO" felirat.

A gombhangok KI/BE kapcsolásához nyomja meg a Fel ▲ / Le ▼ gombot.

A PTT gomb lenyomásával visszaléptet készenléti állapotba.

4.11 A megerősítő hang KI/BE kapcsolása

Amikor elengedi a PTT gombot, a készülék a jelátvitel végére utaló hangjelzést bocsát ki.

1, Nyomja meg hétszer a MENU gombot, és a kijelzón megjelenik az „RO” felirat.
2, A megerősítés hangjelzés KI/BE kapcsolásához nyomja meg a Fel ▲ / Le ▼ gombot.
3, A PTT gomb lenyomásával visszaléptet készenléti állapotba.

4.12 Kétcsatornás monitoring (DCM - „Dual Channel Monitor“)

E funkció segítségével felváltva szkennelheti az aktuális és egy további csatornát.

A másik csatorna kiválasztásához és a kétcssatornás figyelő funkció bekapcsolásához:

1. Nyomja meg nyolczor, majd engedje el a MENU gombot, majd várja ki, hogy a kijelzön megjelenjen a „DCM“ ikon. Megjelenik az "OFF" ikon.
2. A bekapcsolt („ON“) csatorna kiválasztásához használja a Fel ▲ / Le ▼ gombot, majd nyomja meg a MENU gombot.
3. A kijelzön megjelenik a csatornaszám, és a Fel ▲ / Le ▼ gombok segítségével válassza ki a használni kívánt másik csatornát.
4. A PTT gomb lenyomásával visszaléptet készenléti állapotba. A kijelző felváltva megjelennek a kiválasztott csatornák számai.

4.13 Aktív rádiócsatornák szkennelése

Nyomja meg a gombot Z: A "SCAN" funkció ikon megjelenik a kijelzön, és az egység egyenként vizsgálja végig az összes csatornát. Amint a készülék megtalálja az aktív csatornát, leállítja a keresést, és Ön hallgathatja az adást.

Amikor a megtalált csatornán megszakad a jelátvitel, a készülék automatikusan visszatér a kereséshez.

Megjegyzés: Ha a megtalált csatorna hallgatása közben megnyomja a PTT gombot, a készülék visszatér az adott csatorna készenléti állapotába.

4.14 Monitoring

A monitoring funkció aktiválásához tartsa három másodpercig lenyomva a MON / Fel ▲ gombot.

A készenléti állapotba való visszatéréshez engedje el a MON / Fel ▲ gombot.

4.15 Hívóhang küldése

A PTT gomb egyszeri gyors megnyomásával hívóhangot küld a beállított csatornán.

4.16 Háttérvilágítású kijelző

Az LCD-kijelző bekapcsolásához nyomja meg bármelyik gombot (a lámpa és a PTT gomb kivételével). A háttérvilágítás körülbelül 5 másodpercre kapcsol be.

4.16 Fülhallgató csatlakoztatása

A készülék fülhallgatóval is használható (ha megtalálható a készülék csomagolásában).
A csatlakozó bemenet a készülék tetején található.
Csatlakoztassa a fülhallgatót a csatlakozó bemenetbe (2,5 mm-es dugó).
A fülhallgatón egy kis "PTT" gomb található, amely ugyanazzal a funkcióval rendelkezik, mint a készülék PTT gombja.
Ha az adó-vevő készülék PTT gombját használja, akkor a fülhallgatón lévő mikrofont is

használnia kell.

Megjegyzés: Soha ne csatlakoztasson más fülhallgatót, mert kárt okozhat a készülékben.

4.17 Akkumulátor kímélő funkció

Ha a készülék 6 másodpercnél tovább nincs használatban, az akku automatikusan akkukímélő üzemmódra vált. Ez azonban nem befolyásolja sem a jelvételt, sem a jeladást, amint a készülék jelet észlel, visszatér készenléti üzemmódba.

4.18 Beépített lámpa

A készülék fényjelek küldésére vagy világításra használatos beépített lámpával rendelkezik.

4.19 A készülék zárolása és feloldása

A készülék zárolásához tartsa három másodpercig lenyomva a LOCK / Le ▼ gombot. A készülék feloldásához tartsa három másodpercig lenyomva a LOCK / Le ▼ gombot.

5. Műszaki adatok:

Frekvencia 446 MHz

Jelátviteli teljesítmény <0.5 (446 MHz)

Csatornák száma 5 csatorna (CH.no 1-5)

Kódok: 38 CTCSS és 83 DCS

Hatótávolság akár 9 km-es hatótávolság nyílt terepen

Frekvencia 448 MHz

Jelátviteli teljesítmény 2 W (448 MHz)

Csatornák száma 3 csatorna (CH.no 6-8)

Kódok: 38 CTCSS és 83 DCS

Hatótávolság akár 15 km hatótávolság nyílt terepen

Típus FM-F3E

Csatornatávolság 12,5 KHz

Akku típusa 1300 mAh Li-ion akku BL-5C, 3.7 V, 4.8Wh

2W átviteli teljesítmény használatához győződjön meg arról, hogy a jogszabályok ezt lehetővé teszik. A CZ és SK piac számára a 448 MHz-es csatornák nyitva állnak erre a teljesítményre!

6. Csatorna és frekvencia (MHz)

Európa (8 csatorna)

Csat. frekvencia		Csat. frekvencia		Csat. frekvencia
10	446.00625	4	446.04375	7	448.57
11	446,01875	5	446.05625	8	448.61
12	446,03125	6	448.49

HIBAELHÁRÍTÁS

Mindenekelött olvassa el a "FAQ - GYAKRAN FELTETT KÉRDÉSEK" c. fejezetet a következő címen:

https://eshop.evolveo.hu/evolveo-freetalk-2-w--pmr-adovevo-0-5-es-2-w-teljesitmennyel/,

vagy vegye fel a kapcsolatot az EVOLVEO cég müszaki osztályával.

MÜSZAKI TÁMOGATÁS

A jótállás NEM VONATKOZIK:

• az eszköz nem rendeltetésszerű használatára,
• az eszközre telepített firmware-től eltérő firmware telepítésére
• helytelen használat okozta elektromechanikus vagy mechanikus sérülésre
• természeti elemek, például víz, tűz, statikus elektromosság, túlfeszültség stb. által okozott károk,
• szakképzetlen személy által végzett javítások okozta károk
  • leolvashatatlan sorszám
• az akku kapacitása 6 hónap használat után csökken (az üzemidőre a gyártó 6 hónap garanciát nyújt)

Megsemmisítés:

A terméken, a mellékelt dokumentumokban vagy a csomagoláson található áthúzott szemétkosár szimbólum arra emlékeztet, hogy élettartamuk lejártát követően az Európai Unióban minden elektromos és elektronikus berendezést, elemet és akkut szelektív hulladékként kell megsemmisíteni. Soha ne dobja ki ezeket a termékeket válogatás nélküli kommunális hulladékként.

MEGFELELŐSÉGI NYILATKOZAT

Az Abacus Electric, s.r.o. ezúton kijelenti, hogy az EVOLVEO FreeTalk 2W termék megfelel az adott típusú készülékre vonatkozó szabványok és előírások követelményeinek.

A megfelelőségi nyilatkozat itt található: http://ftp.evolveo.com/ce/

Importer / Manufacturer - Importör / Gyártó

Abacus Electric, s.r.o.

Planá 2, 370 01, Cseh Köztársaság

Készült Kínában

A termék megjelenése és műszaki specifikációi előzetes értesítés nélkül változhatnak.
