TSL-SWI-WIFI2 - Kapcsoló TESLA - Ingyenes használati útmutató

Terméktípus	Okos Wi-Fi kapcsoló
Modell	TSL-SWI-WIFI2 (kompatibilis a TSL-SWI-WIFI1-gyel is)
Méretek	86 x 86 x 37.5 mm
Súly	Kb. 100 g
Bemeneti teljesítmény	200–240 V AC, 50/60 Hz
Készenléti teljesítmény	≤ 0.5 W
Ellenállásterhelés	Izzólámpa: 3–300 W, LED: 5–300 W
Kommunikáció	Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)
Üzemi hőmérséklet	-10°C – 45°C
Üzemi páratartalom	< 90%
Élettartam	50 000 alkalom
Jelző LED	Zöld/Fehér állapotjelzés (be/ki/konfiguráció)
Alkalmazáskompatibilitás	Tesla Smart alkalmazás (iOS és Android)
Hangvezérlés	Kompatibilis az Amazon Alexa és Google Assistant segéddel (alkalmazáson keresztül)
Szerelés típusa	Falra szerelhető, nullavezető szükséges
Anyag	Műanyag (fehér kivitel)
Csomag tartalma	Kapcsoló, csavarok, gyors üzembe helyezési útmutató
Biztonság	Áramütés veszélye; szerelés szakképzett villanyszerelő által ajánlott
Visszaállítás funkció	Nyomja meg és tartsa lenyomva a gombot 5 másodpercig, amíg a LED villogni nem kezd
Okos automatizálás	Támogatja az ütemezést, jeleneteket és többeszközös vezérlést

Gyakran ismételt kérdések - TSL-SWI-WIFI2 TESLA

Miért nem kapcsol be a Tesla Smart kapcsolóm?

Az okos kapcsoló működéséhez nullavezető szükséges. Ha a kapcsolódobozban nincs nullavezető, a kapcsoló nem fog működni. Ellenőrizze a vezetékezést, vagy kérjen segítséget szakképzett villanyszerelőtől.

Hogyan csatlakoztassam a kapcsolót a Tesla Smart alkalmazáshoz?

Győződjön meg róla, hogy okostelefonja 2,4 GHz-es Wi-Fi hálózatra van csatlakoztatva. Nyissa meg a Tesla Smart alkalmazást, koppintson a '+' gombra eszköz hozzáadásához, válassza a 'Kapcsolók' majd a 'Tesla Smart kapcsoló' lehetőséget, és kövesse az alkalmazás utasításait. A kapcsolónak párosítási módban kell lennie (LED villog) – ha nem, nyomja meg és tartsa lenyomva a gombot 5 másodpercig a visszaállításhoz.

Tudom vezérelni a kapcsolót Wi-Fi nélkül?

Igen, a kapcsoló fizikai gombja helyileg működik akkor is, ha a Wi-Fi hálózat offline. Az alkalmazásvezérlés, hangutasítások és okos automatizálások azonban nem lesznek elérhetők a hálózat helyreállításáig.

Mi a kapcsoló maximális Wi-Fi hatótávolsága?

A kapcsolónak a megbízható kommunikáció érdekében 25 méteren belül kell lennie a Wi-Fi routertől vagy átjárótól. Vastag falak vagy fém tárgyak csökkenthetik a hatótávolságot; fontolja meg a router áthelyezését vagy Wi-Fi jelismétlő hozzáadását.

Hogyan állítsam vissza a kapcsolót gyári beállításokra?

Nyomja meg és tartsa lenyomva a kapcsoló gombját 5 másodpercig, amíg a LED villogni nem kezd. Ez visszaállítja a kapcsolót és gyors konfigurációs (párosítási) módba helyezi.

Használhatom ezt a kapcsolót 3-utas vagy többutas beállítással?

A kézikönyv 1-gang, 2-gang és 3-gang telepítésekhez modelleket jelez. Többutas vezérléshez kompatibilis kiegészítő kapcsolókra van szükség. A TSL-SWI-WIFI2 egy egypólusú kapcsoló; tekintse meg a saját beállításához tartozó kapcsolási rajzot.

Milyen típusú lámpák kompatibilisek?

A kapcsoló csatornánként legfeljebb 300 W izzólámpa és 300 W LED terhelést támogat. Nem ajánlott más terhelési típusokkal, mint például fénycsövek vagy motoros terhelések használata.

Szükséges nullavezető a kapcsolóhoz?

Igen, a kapcsoló működéséhez nullavezető szükséges. Ellenőrizze az elektromos dobozt; ha nincs nullavezető, fontolja meg villanyszerelő hívását, vagy válasszon nullavezető nélküli kapcsolót.

Hogyan oszthatom meg a kapcsoló vezérlését családtagokkal?

Miután hozzáadta a kapcsolót a Tesla Smart fiókjához, használja az alkalmazás 'Megosztás' funkcióját más felhasználók meghívásához. Nekik saját fiókot kell létrehozniuk és elfogadniuk a meghívást.

Kompatibilis a kapcsoló 5 GHz-es Wi-Fi-vel?

Nem, a kapcsoló csak 2,4 GHz-es Wi-Fi hálózatokat támogat. Győződjön meg róla, hogy routere sugároz 2,4 GHz-es sávot, és hogy okostelefonja a beállítás során ahhoz a sávhoz csatlakozik.

HASZNÁLATI ÚTMUTATÓ TSL-SWI-WIFI2 TESLA

Zapnite napájanie na ističi.

Použitie aplikácie

(Nullás vezetőt igényel)

GYORS KEZELÉSI

ÚTMUTATÓ

• Hangvezérlés / Alkalmazás segítségével történő vezérlés
• Okos háztartás automatizálása néhány készülék segítségével
• Kapcsoló LED jelzéssel

A termék bemutatása

Az okos kapcsolók alkalmasak olyan elektromos készülékek kapcsolására, mint a lámpák, ventilátorok, függönyök, árnyékolók stb., amelyek hálózatra vannak kötve és hangutasításokkal és alkalmazások segítségével kezelhetők. Különböző szenzorokkal felszereltek, amelyek segítségével a felhasználó könnyen kialakíthatja a háztartás automatizálását.

Specifikáció

Teljesítmény: 200~240V AC 50/60Hz
Ellenállásos terhelés: INC 3•300W, LED 5•300W
Kommunikáció (a kiemelt modell esetében elérhető)	WiFi 2.4G
Energiafelvétel készenléti üzemmódban:	≤0.5W
Üzemi hőmérséklet: -10°C ~ 45°C
Üzemi páratartalom: <90%
Élettartam: 50 000 kapcsolási ciklus
Méretek: 86x86x37.5mm

A termék leírása

Be-/kikapcsolás gomb

Az ellenőrzőfény állapota

A fény színe Az ellenőrzőfény állapota:	A kapcsoló állapota:
Fehér OFF Kapcsoló kikapcsolva
ON Kapcsoló bekapcsolva
Villog Kapcsoló gyors konfigurációs üzemmódban
Zöld ON Kapcsoló kikapcsolva
OFF Kapcsoló bekapcsolva

A csomag tartalma

A szereléshez szükséges szerszámok

Csavarhúzó

Lapos csavarhúzó

Feszültségvizsgáló

A jelen termék beszerelése 100-240 voltos kábelezés kezelését igényli. Következetesen tartsa be a leírt lépéseket. Kétség felmerülése esetén forduljon képesítéssel rendelkező villanyszerelő szakemberhez. Biztosítani kell, hogy minden munkát a vonatkozó helyi és nemzeti előírásoknak megfelelően végezzenek.

1 Kapcsolja ki a biztosítékot

Kapcsolja ki a biztosítékot és a feszültségvizsgálóval tesztelje le a teljesítményt.

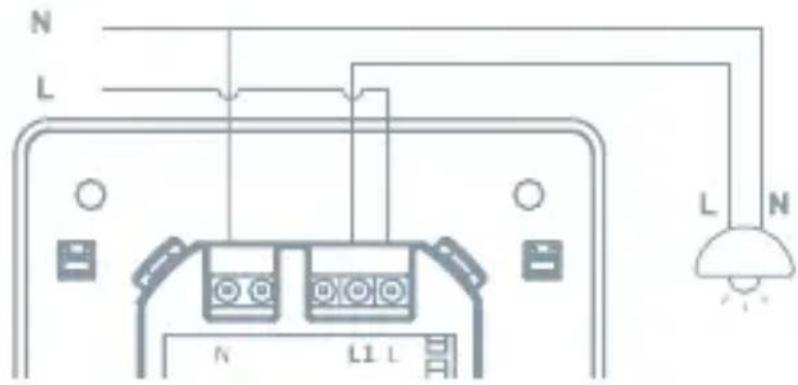

2 Kapcsolási rajz

1 GANG

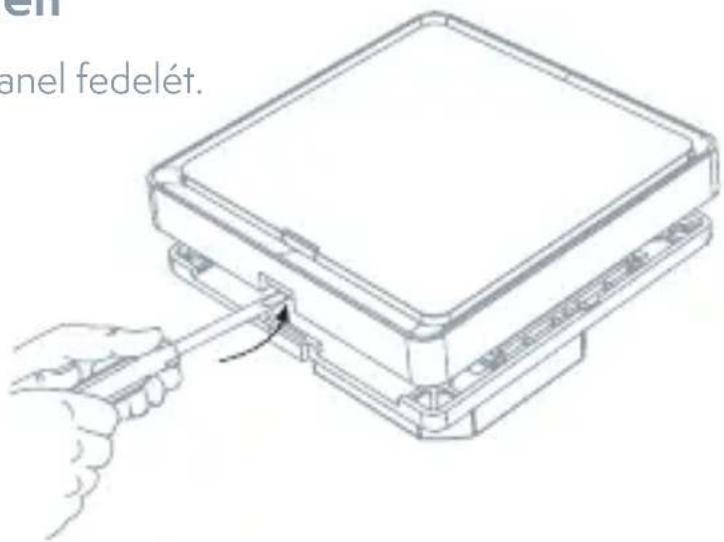

Távolítsa el a panelt

Távolítsa el a kapcsoló panel fedelét.

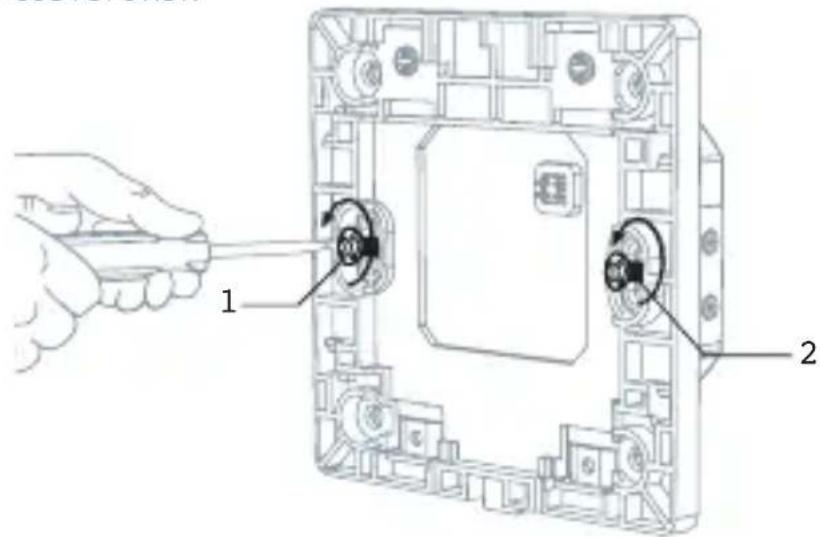

4 Szerelje be a kapcsolót

Használja a mellékelt csavarokat.

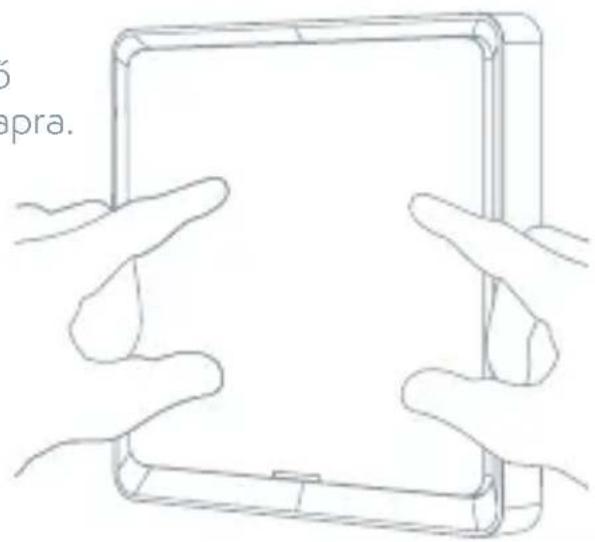

5 Rögzítse a fali lemezt

Csatlakoztassa az adaptert a kapcsolóhoz a csomagban lévő csavarokkal és kattintsa rá a fali lapra.

Kapcsolja be az áramellátást

Kapcsolja be az áramellátást a biztosítékhoz.

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
• Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

2 Készülékek csatlakoztatása

• Nyissa meg a Tesla Smart alkalmazást, és kattintson az „Add device“ („Készülék hozzáadása“) opcióra.
  • Válassza a „Switches“ - Tesla Smart Switch
• Kövesse az utasításokat, amelyek lépésről lépésre vezetik Önt az eszköz hozzáadásáról.

3 Vezérelje a Kapcsoló

- Kezelje a fényerősség szabályozót az alkalmazás segítségével

Hibaelhárítás

1. A Kapcsoló nem lehet bekapcsolni. Az okos Kapcsolókat a nullás vezetővel kell táplálni. Amennyiben a Kapcsoló nincs csatlakoztatva a nullás vezetőhöz, nem működhet.
2. A termék nem csatlakozik az alkalmazáshoz. Győződjön meg róla, hogy mobiltelefonja és a készülék (kapuk) ugyanahhoz a Wi-Fi hálózathoz csatlakoznak, és hogy a készülékek párosítás üzemmódban van. Ellenőrizze a készülék kommunikációs jelminőségét.
3. Milyen távolságról kezelhetem a készüléket? Győződjön meg róla, hogy a termék és a Wi-Fi router vagy a kapu közötti távolság nem haladja meg a 25 métert. Amennyiben a fal anyaga és vastagsága befolyásolják a kommunikációt, javasoljuk, hogy változtassa meg a Wi-Fi router vagy a kapu/kapuk elhelyezését, biztosítva ezzel a termék rendes kommunikációját.
4. A Kapcsoló az elektromos táphálózatról való lekötés után is működik? A táphálózatról való lekötés esetén készülék állapotellenőrző fénye villogni kezd. Ebben az esetben az alkalmazás összes kezelőeleme és egyéb hálózati funkciók nem fognak működni, de a helyi kezelést ez nem befolyásolja.

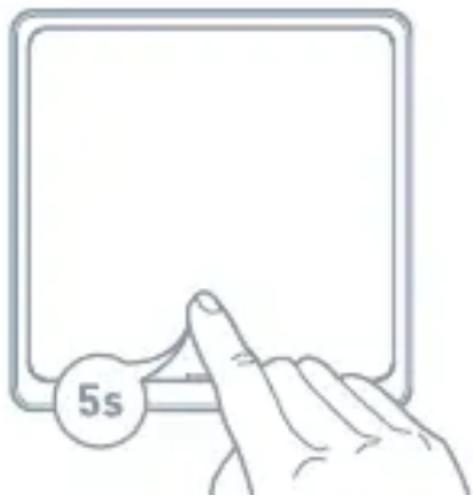

Alaphelyzetbe állítás (Reset)

Amennyiben a kapcsolót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba lépni, nyomja meg és 5 másodpercig tartsa lenyomva a kapcsoló nyomógombját.

Megjegyzés:

1. A beállítás ideje alatt az okostelefonnak és a készüléknek ugyanazon Wi-Fi hálózathoz kell csatlakoznia.
2. Amennyiben a készüléket távvezérléssel szeretné kezelni, hozzá kell adnia a fiókjához.
3. A megosztás funkcionak köszönhetően a terméket a többi felhasználó is kezelheti.

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányelv). Tilos őket a normál háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Tesla Global Limited igazolja, hogy a ESW-1WAA-EU, ESW-2WAA-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: tsl.sh/doc

Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Az(ok) a frekvenciasáv(ok): 2.412 - 2.4835 MHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited
