TSL-SWI-WIFI2 - Przełącznik TESLA - Bezpłatna instrukcja obsługi

Typ produktu	Inteligentny przełącznik Wi-Fi
Model	TSL-SWI-WIFI2 (również kompatybilny z TSL-SWI-WIFI1)
Wymiary	86 x 86 x 37.5 mm
Waga	Ok. 100 g
Zasilanie	200–240 V AC, 50/60 Hz
Pobór mocy w trybie czuwania	≤ 0.5 W
Obciążenie rezystancyjne	Żarowe: 3–300 W, LED: 5–300 W
Komunikacja	Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)
Temperatura pracy	od -10°C do 45°C
Wilgotność pracy	< 90%
Żywotność	50 000 razy
Dioda LED wskaźnika	Zielona/biała dla statusu (włączony/wyłączony/konfiguracja)
Kompatybilność z aplikacją	Aplikacja Tesla Smart (iOS i Android)
Sterowanie głosowe	Kompatybilne z Amazon Alexa i Asystentem Google (przez aplikację)
Rodzaj instalacji	Montaż na ścianie, wymaga przewodu neutralnego
Materiał	Plastik (kolor biały)
Zawartość opakowania	Przełącznik, śruby, instrukcja szybkiego uruchomienia
Bezpieczeństwo	Ryzyko porażenia prądem; zalecany montaż przez wykwalifikowanego elektryka
Funkcja resetowania	Naciśnij i przytrzymaj przycisk przez 5 sekund, aż dioda LED zacznie migać
Automatyka inteligentna	Obsługuje harmonogramy, sceny i sterowanie wieloma urządzeniami

Często zadawane pytania - TSL-SWI-WIFI2 TESLA

Dlaczego mój inteligentny przełącznik Tesla Smart nie włącza się?

Inteligentny przełącznik wymaga przewodu neutralnego do działania. Jeśli Twoja puszka przełącznika nie ma przewodu neutralnego, przełącznik nie będzie działać. Sprawdź okablowanie lub skonsultuj się z wykwalifikowanym elektrykiem.

Jak podłączyć przełącznik do aplikacji Tesla Smart?

Upewnij się, że Twój smartfon jest podłączony do sieci Wi-Fi 2,4 GHz. Otwórz aplikację Tesla Smart, dotknij '+', aby dodać urządzenie, wybierz 'Przełączniki', a następnie 'Tesla Smart Switch', i postępuj zgodnie z instrukcjami w aplikacji. Przełącznik musi być w trybie parowania (migająca dioda LED) – jeśli nie, naciśnij i przytrzymaj przycisk przez 5 sekund, aby zresetować.

Czy mogę sterować przełącznikiem bez Wi-Fi?

Tak, fizyczny przycisk na przełączniku działa lokalnie, nawet jeśli sieć Wi-Fi jest offline. Jednak sterowanie przez aplikację, polecenia głosowe i automatyczne funkcje inteligentne będą niedostępne do czasu przywrócenia sieci.

Jaki jest maksymalny zasięg Wi-Fi dla przełącznika?

Przełącznik powinien znajdować się w odległości do 25 metrów od routera Wi-Fi lub bramy, aby zapewnić niezawodną komunikację. Grube ściany lub metalowe przedmioty mogą zmniejszyć zasięg; rozważ zmianę położenia routera lub dodanie wzmacniacza Wi-Fi.

Jak zresetować przełącznik do ustawień fabrycznych?

Naciśnij i przytrzymaj przycisk przełącznika przez 5 sekund, aż dioda LED zacznie migać. Spowoduje to zresetowanie przełącznika i wejście w tryb szybkiej konfiguracji (parowania).

Czy mogę używać tego przełącznika w konfiguracji 3-drogowej lub wielodrogowej?

Instrukcja wskazuje modele do instalacji 1-, 2- i 3-gangowych. Do sterowania wielodrogowego potrzebne są kompatybilne przełączniki dodatkowe. TSL-SWI-WIFI2 to przełącznik jednobiegunowy; zapoznaj się ze schematem okablowania dla swojej konkretnej konfiguracji.

Jakie typy oświetlenia są kompatybilne?

Przełącznik obsługuje obciążenia żarowe do 300W i LED do 300W na kanał. Nie zaleca się stosowania z innymi typami obciążeń, takimi jak świetlówki lub obciążenia silnikowe.

Czy przełącznik wymaga przewodu neutralnego?

Tak, do działania przełącznika wymagany jest przewód neutralny. Sprawdź swoją puszkę elektryczną; jeśli nie ma przewodu neutralnego, rozważ zatrudnienie elektryka do jego instalacji lub wybierz przełącznik bez przewodu neutralnego.

Jak udostępnić sterowanie przełącznikiem członkom rodziny?

Po dodaniu przełącznika do konta Tesla Smart, użyj funkcji 'Udostępnij' w aplikacji, aby zaprosić innych użytkowników. Będą musieli utworzyć własne konto i zaakceptować zaproszenie.

Czy przełącznik jest kompatybilny z Wi-Fi 5 GHz?

Nie, przełącznik obsługuje tylko sieci Wi-Fi 2,4 GHz. Upewnij się, że Twój router emituje pasmo 2,4 GHz i że Twój smartfon jest podłączony do tego pasma podczas konfiguracji.

INSTRUKCJA OBSŁUGI TSL-SWI-WIFI2 TESLA

(Wymaga zerowy przewodnik)

PRZEWODNIK

SZYBKI START

• Obsługa głosem / Obsługa przy pomocy aplikacji
• Automatyka inteligentnego gospodarstwa domowego przy pomocy kilku urządzeń
• Wyłącznik ze wskaźnikiem LED

Prezentacja produktu

Inteligentne wyłączniki są odpowiednie do urządzeń elektrycznych, jak lampy, wentylatory, zasłony itp., które są podłączone do sieci, można je obsługiwać przy pomocy poleceń głosowych i aplikacji. Mają do dyspozycji różnego rodzaju czujniki, przy pomocy których użytkownik w prosty sposób osiągnie automatyki domowej.

Specyfikacja

Pobór mocy: 200~240V AC 50/60Hz
Obciążenie oporowe: INC 3•300W, LED 5•300W
Komunikacja (dostępna dla wybranych modeli)	WiFi 2.4G
Moc w trybie czuwania: ≤0.5W
Temperatura operacyjna: -10°C ~ 45°C
Wilgotność robocza: <90%
Żywotność: 50 000 cykli włączania
Wymiary: 86x86x37.5mm

Opis produktu

Przycisk włączenia/wyłączenia

Kolor światła Stan światła Stan wyłącznika
Białe OFF Wyłącznik wyłączony
	ON Wyłącznik włączony
	Miga Wyłącznik w trybie szybkiej konfiguracji
Zielone ON Wyłącznik wyłączony
	OFF Wyłącznik włączony

Zawartość opakowania

Ok. 30 minut twojego czasu do instalacji i ustawienia Włącznika

Instalacja

OSTRZEŻENIE: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Instalacja tego produktu wymaga manipulację z okablowaniem o napięciu 100-240 Volt. Prosimy o konsekwentne dotrzymywanie opisanych kroków. W razie wątpliwości prosimy się zwrócić do wykwalifikowanego elektryka. Trzeba zapewnić, by wszelkie prace zostały przeprowadzone w zgodzie ze stosownymi przepisami lokalnymi i państwowymi.

1 Wyłącz bezpiecznik

Wyłącz bezpiecznik i przy pomocy wskaźnika napięcia przetestuj moc.

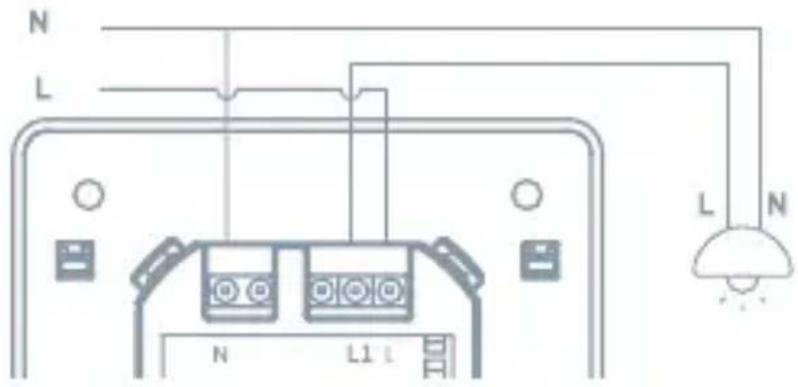

2 Schéma zapojenia

1 GANG

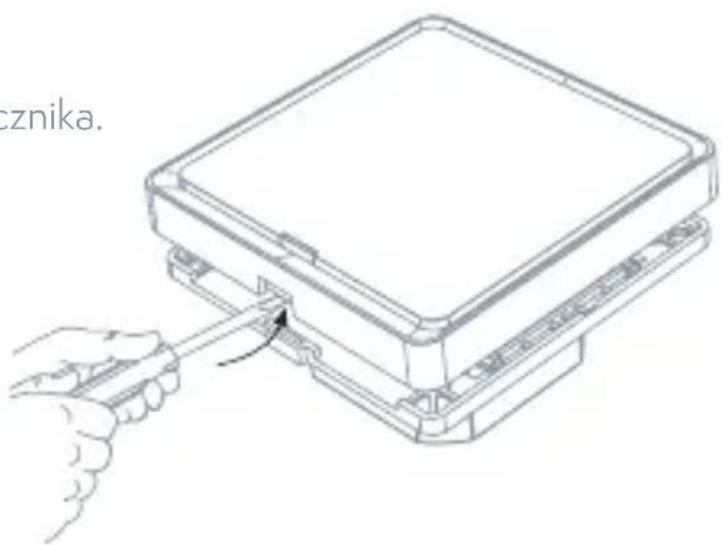

Usuń osłonę panelu wyłącznika.

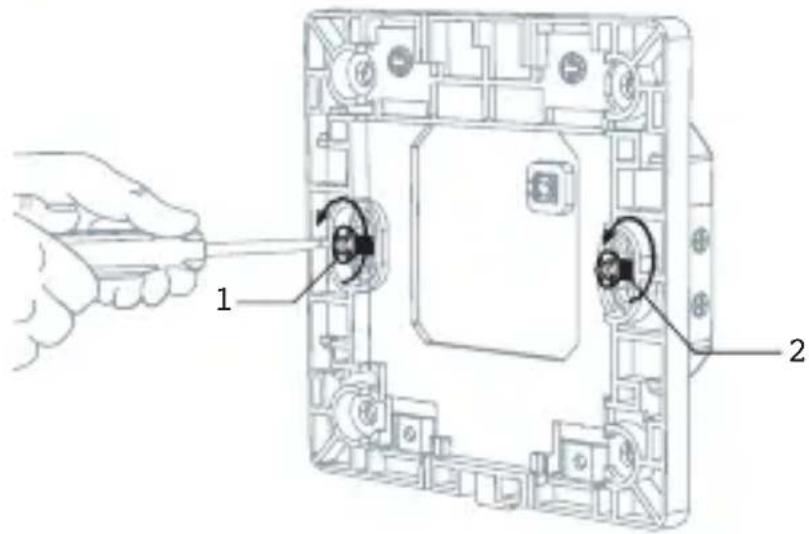

Zainstaluj wyłącznik

Wykorzystaj dostarczone śrubki.

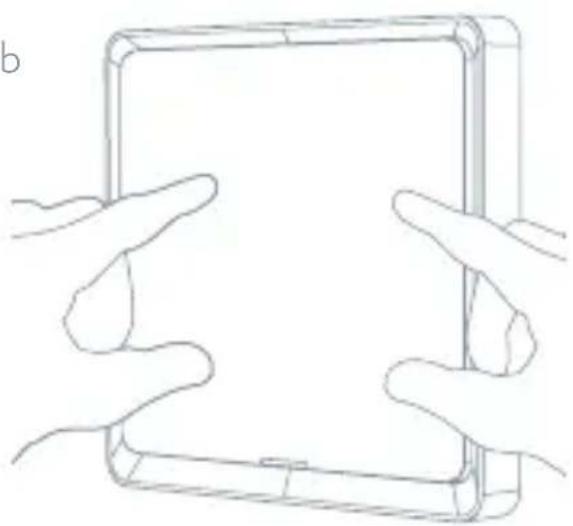

Przymocuj płytę ścienna

Przyłącz adapter do wyłącznika przy pomocy dostarczonych śrub i zatrzaśnij go do płyty ściennej.

Włącz zasilanie na bezpieczniku.

Zastosowanie

1 Przygotowanie do używania

• Pobierz do swojego smartfonu aplikację Tesla Smart z Google Store lub Apple Store.
• Upewnij się, że Twój smartfon jest połączony z siecią 2,4 GHz routera.

2 Przyłączenie urządzenia

• Otwórz aplikację Tesla Smart i kliknij na „Add device” („Dodaj urządzenie“).
  • Wybierz „Switches“ - Tesla Smart Switch
• Postępuj zgodnie ze wskazówkami, które poprowadzą Cię krok po kroku przez proces dodawania urządzenia

3 Obsługa Włącznika

- Obsługa Włącznika przy pomocy aplikacji

Rozwiązywanie problemów

1. Włącznika nie można włączyć. Inteligentny Włącznik musi być przyłączony przewodnikiem zerowym. Jeżeli Włącznik nie jest przyłączony do przewodnika zerowego, nie może działać.
2. Produktu nie można przyłączyć do aplikacji. Upewnij się, że komórka i urządzenia (bramy) są przyłączone do tej samej sieci W-Fi a urządzenia są w trybie parowania. Sprawdź jakość sygnału komunikacji urządzenia.
3. Z jakiej odległości można produkt obsługiwać? Upewnij się, że odległość pomiędzy produktem a routerem Wi-Fi lub bramą nie przekracza 25 metrów. Gdy materiał i grubość ściany mają wpływ na komunikację, polecamy dokonać zmiany umieszczenia Wi-Fi routera lub bramy, lub też podnieść ilość Wi-Fi routerów lub bram i zapewnić przez to normalną komunikację produktu.
4. Będzie Włącznik działać nawet po odłączeniu od sieci? W razie odłączenia od sieci zacznie migać kontrolka stanu. W takim wypadku nie będą funkcjonowały wszelkie elementy obsługi aplikacji, inteligentne połączenie i dalsze funkcje sieci, jednak obsługa lokalna będzie działała nadal.

Resetowanie

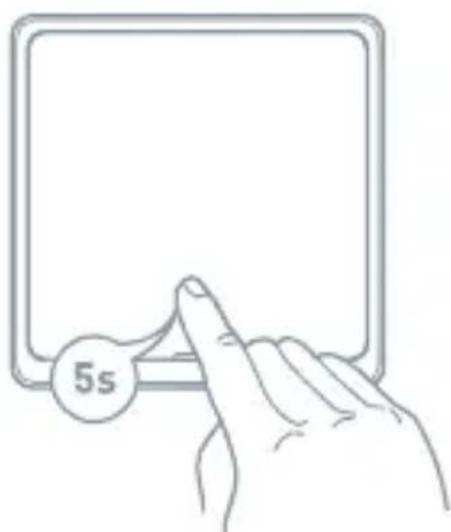

Gdy chcesz przeprowadzić reset wyłącznika i przejść w tryb szybkiej konfiguracji, naciśnij i przytrzymaj przez 5 sekund przycisk wyłącznika.

Uwaga:

1. W trakcie ustawień komórka i urządzenie muszą być podłączone do tej samej sieci Wi-Fi.
2. Jeżeli chcesz obsługiwać urządzenie na odległość, musi zostać dodane do konta.
3. Dzięki funkcji dzielenia się mogą produkt obsługiwać także inni użytkownicy.

Wszystkie produkty z niniejszym oznaczeniem należy utylizować zgodnie z przepisami w sprawie zużytego sprzętu elektrycznego i elektronicznego (dyrektywa 2012/19/UE). Wyrzucanie ich razem ze zwykłymi odpadami komunalnymi jest niedozwolone. Wszystkie urządzenia elektryczne i elektroniczne należy utylizować zgodnie ze wszystkimi przepisami w określonych miejscach zbiórki z odpowiednimi uprawnieniami i certyfikacją według przepisów regionalnych i ustawodawstwa. Właściwa utylizacja i recykling pomagają w minimalizacji wpływu na środowisko naturalne oraz ludzkie zdrowie. Pozostałe informacje w zakresie utylizacji można otrzymać u sprzedającego, w autoryzowanym serwisie lub w lokalnych urzędach.

DEKLARACJA ZGODNOŚCI EÚ

Tesla Global Limited niniejszym oświadcza, że ESW-1WAA-EU, ESW-2WA-A-EU urządzenia radiowego model jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: tsl.sh/doc

Łączność: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Zakresu(-ów) częstotliwość: 2.412 - 2.4835 MHz

Maks. moc częstotliwości radiowej (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
