Typ produktu	Inteligentny ściemniacz
Model	TSL-SWI-DIMMER / TSL-SWI-DIMMERT
Wymiary	86 x 86 x 53,5 mm (TSL-SWI-DIMMER) 86 x 86 x 43 mm (TSL-SWI-DIMMERT)
Waga	Ok. 150 g
Zasilanie	100-240 V AC, 50/60 Hz
Obciążalność (indukcyjna)	< 220 W (LED/CFL)
Obciążalność (rezystancyjna)	< 300 W (żarówki tradycyjne)
Sterowanie ściemnianiem	Obcinanie krawędzi opadającej
WiFi	802.11 b/g/n, 2,4 GHz
Pobór mocy w stanie czuwania	≤ 0,5 W
Temperatura pracy	-10°C do 45°C
Wilgotność pracy	< 90%
Żywotność przycisku	500 000 cykli naciśnięć
Kanały sterowania	1 kanał
Czas instalacji	Ok. 30 minut
Akcesoria w zestawie	Ściemniacz, śruby
Materiał	Poliwęglan (niepalny)
Kolor	Biały
Kompatybilność z asystentami głosowymi	Amazon Alexa, Google Assistant
Metoda resetowania	Naciśnij i przytrzymaj przycisk przez 5 sekund

Często zadawane pytania - TSL-SWI-DIMMER TESLA

Dlaczego światło miga lub nie ściemnia się prawidłowo?

Inteligentny ściemniacz obsługuje tylko ściemniałe źródła światła. Żarówki nieściemnialne mogą powodować migotanie lub nieprawidłowe działanie. Wymień żarówki na ściemnialne.

Czy ściemniacz wymaga przewodu neutralnego?

Tak, inteligentny ściemniacz wymaga przewodu neutralnego do zasilania. Jeśli Twoja puszka nie ma neutralnego, ściemniacz nie będzie działać.

Dlaczego nie mogę połączyć ściemniacza z aplikacją Tesla Smart?

Upewnij się, że Twój smartfon jest podłączony do sieci WiFi 2,4 GHz. Ściemniacz powinien być w trybie parowania (szybkie konfigurowanie). Sprawdź, czy urządzenie jest zasilane i znajduje się w zasięgu routera.

Jaka jest maksymalna odległość sterowania od routera WiFi?

Zalecana odległość między ściemniaczem a routerem WiFi wynosi 25 metrów. Ściany i materiały budowlane mogą zmniejszyć zasięg.

Czy ściemniacz będzie działać przy odłączonym internecie?

W przypadku odłączenia sieci, dioda statusu będzie migać powoli. Lokalne sterowanie ręczne nadal będzie działać, ale sterowanie aplikacją i funkcje inteligentne będą niedostępne.

Jak zresetować ściemniacz do ustawień fabrycznych?

Naciśnij i przytrzymaj przycisk przełącznika przez 5 sekund. Ściemniacz zresetuje się i wejdzie w tryb szybkiego konfigurowania.

Czy mogę używać ściemniacza z Amazon Alexa?

Tak, włącz umiejętność 'Tesla Smart' w aplikacji Alexa i połącz swoje konto Tesla Smart. Po autoryzacji możesz sterować ściemniaczem za pomocą poleceń głosowych.

Czy mogę używać ściemniacza z Asystentem Google?

Tak, dodaj 'Tesla Smart' w aplikacji Google Home w sekcji 'Sterowanie domem'. Połącz swoje konto, przypisz pomieszczenia i używaj poleceń głosowych, np. 'Ok Google, włącz światło w sypialni'.

Jakie typy żarówek są kompatybilne?

Ściemniacz działa z ściemnialnymi żarówkami LED, CFL i tradycyjnymi. Maksymalne obciążenie: 220W dla LED/CFL, 300W dla żarówek tradycyjnych.

Jak skonfigurować ściemniacz z aplikacją?

Pobierz 'Tesla Smart' z App Store lub Google Play. Upewnij się, że telefon jest podłączony do WiFi 2,4 GHz. W aplikacji naciśnij '+' -> Przełączniki -> Tesla Smart Dimmer i postępuj zgodnie z instrukcjami na ekranie.

INSTRUKCJA OBSŁUGI TSL-SWI-DIMMER TESLA

Kolor światła Stan światła Stan wyłącznika
Biały Listwa LED z poziomem jasności	Rozświeć
Kontrolka jasności powoli miga (pulsuje)	Zgaś
Dolne LED szybko miga Sieć odłączona
Dolne LED miga Tryb szybkiej konfiguracji
Dolne LED powoli miga Tryb konfiguracji AP

Specyfikacja

Pobór mocy: 100\~240V AC 50/60Hz

Obsługa ściemniania: Krawędź opadania

Obciążenie indukcyjne (LED/CFL): <220W

Obciążenie oporowe: <300W

Komunikacja: WiFi 802.11 b/g/n 2.4GHz

Kanal kontrolny: 1 CH

Moc w trybie czuwania: ≤0.5W

Temperatura operacyjna: -10°C \~ 45°C

Wilgotność operacyjna: <90%

Żywotność przycisku: 500k naciśnięć

Zawartość opakowania

Ok. 30 minut twojego czasu do instalacji i ustawienia ściemniacza.

Instalacja

OSTRZEŻENIE: RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM

Instalacja tego produktu wymaga manipulację z okablowaniem o napięciu 100-240 Volt. Prosimy o konsekwentne dotrzymywanie opisanych kroków. W razie wątpliwości prosimy się zwrócić do wykwalifikowanego elektryka. Trzeba zapewnić, by wszelkie prace zostały przeprowadzone w zgodzie ze stosownymi przepisami lokalnymi i państwowymi.

1 Wyłącz bezpiecznik

Wyłącz bezpiecznik i przy pomocy wskaźnika napięcia przetestuj moc.

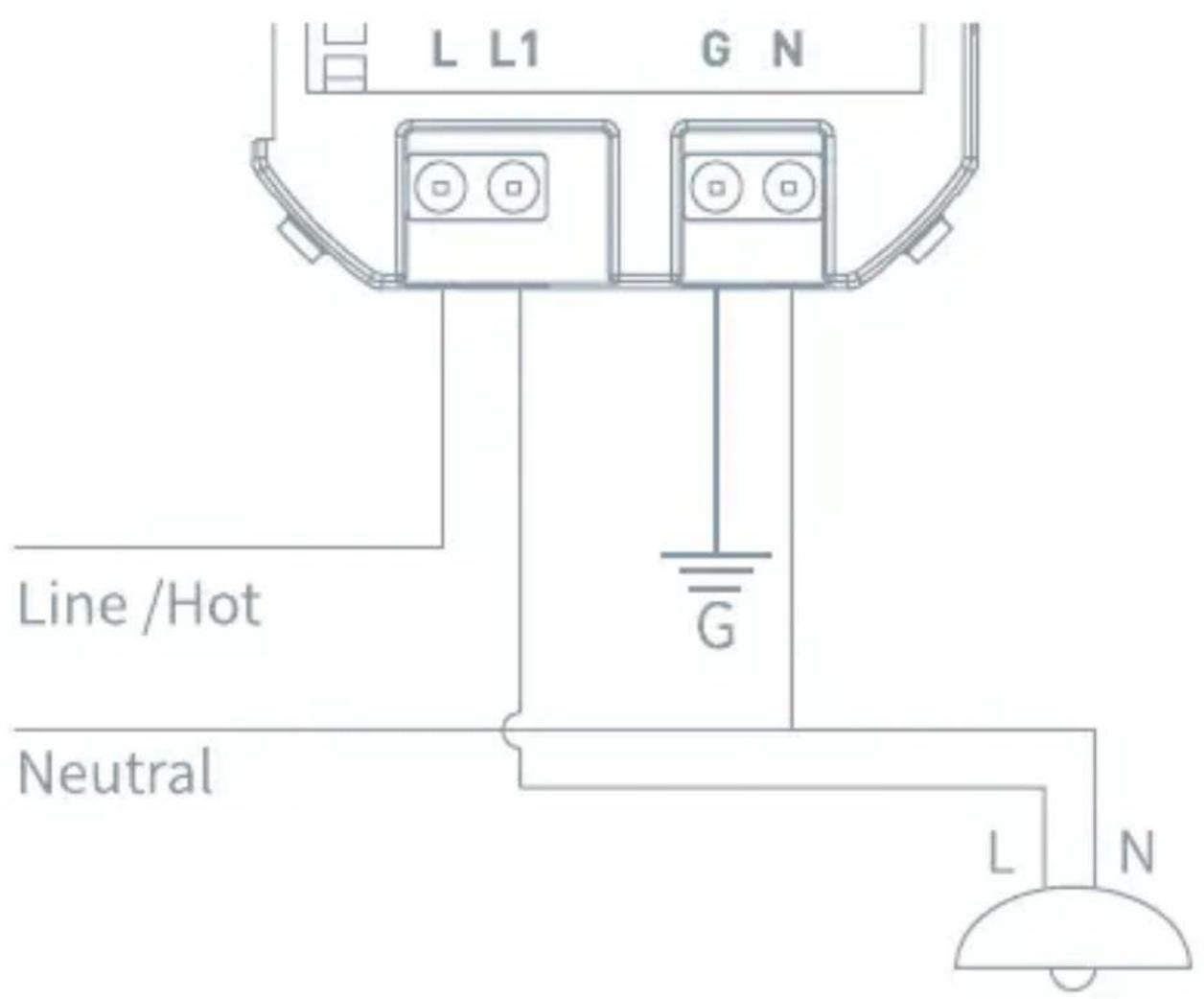

2 Schemat podłączenia

(Jedynie dla TSL-SWI-DIMMER)

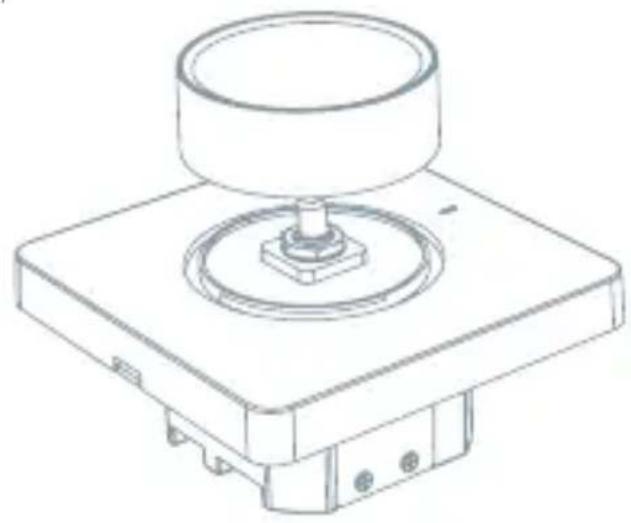

Wyciągnij sterownik

w kierunku do góry.

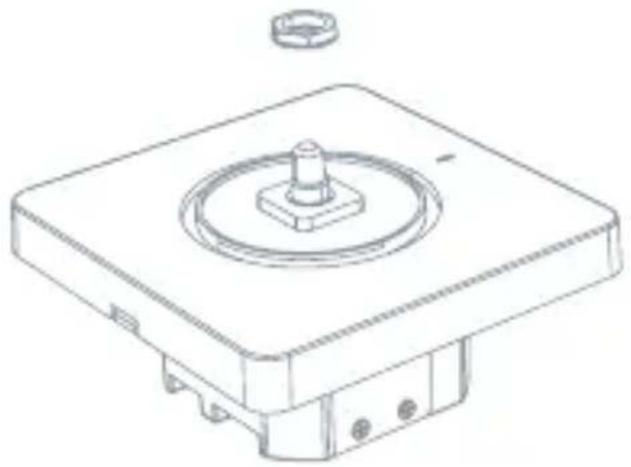

Wyjmij nakrętki i uszczelki

(Jedynie dla TSL-SWI-DIMMER)

Wyjmij nakrętki

ściemniacza i uszczelki.

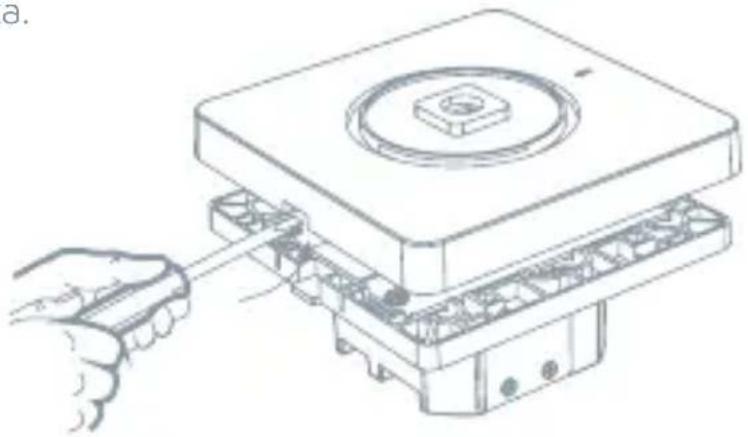

Usuń osłone panelu dotykowego ściemniacza.

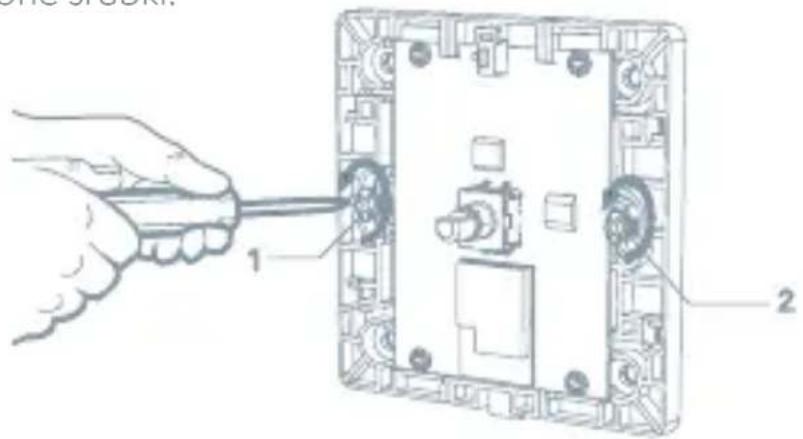

6 Zainstaluj wyłącznik

Wykorzystaj dostarczone śrubki.

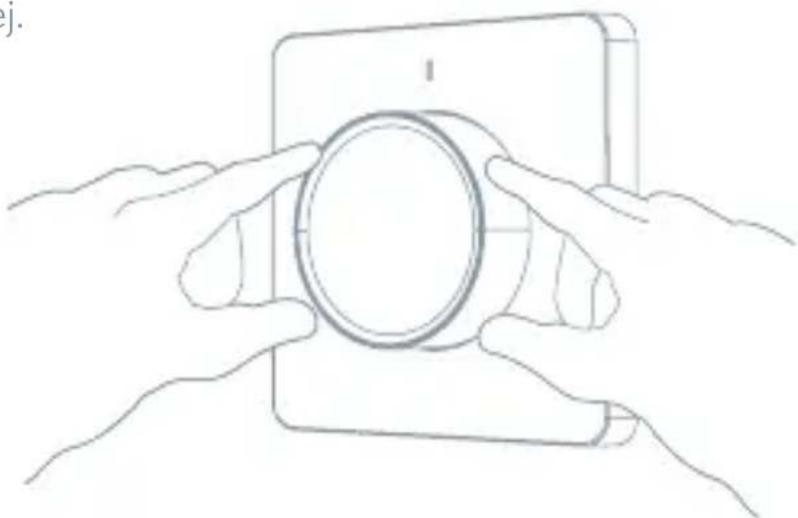

7 Przymocuj płytę ścienna

Przyłącz adapter do ściemniacza przy pomocy dostarczonych śrub i zatrzaśnij go do płyty ściennej.

Włącz zasilanie na bezpieczniku.

Zastosowanie

1 Przygotowanie do używania

- Pobierz do swojego smartfonu aplikację Tesla Smart z Google Store lub Apple Store.

- Upewnij się, że Twój smartfon jest połączony z siecią 2,4 GHz routera.

2 Przyłączenie urządzenia

• Otwórz aplikację Tesla Smart i kliknij na „Add device” („Dodaj urządzenie“).
  •Wybierz „Switches“ - Tesla Smart Dimmer
• Postępuj zgodnie ze wskazówkami, które poprowadzą Cię krok po kroku przez proces dodawania urządzenia.

3 Obsługa ściemniacza

• Obsługa ściemniacza przy pomocy aplikacji
  • W aplikacji ustaw sceny i timer

Rozwiązywanie problemów

1. Światło miga lub nie świeci. Inteligentny ściemniacz wspiera tylko lampy wspierające ściemnianie, lampy nie wspierające ściemniania mogą migotać lub nie będą świeciły.
2. Ściemniacza nie można włączyć. Inteligentny ściemniacz musi być przyłączony przewodnikiem zerowym. Jeżeli ściemniacz nie jest przyłączony do przewodnika zerowego, nie może działać.
3. Produktu nie można przyłączyć do aplikacji. Upewnij się, że komórka i urządzenia (bramy) są przyłączone do tej samej sieci W-Fi a urządzenia są w trybie parowania. Sprawdź jakość sygnału komunikacji urządzenia.
4. Z jakiej odległości można produkt obsługiwać? Upewnij się, że odległość pomiędzy produktem a routerem Wi-Fi lub bramą nie przekracza 25 metrów. Gdy materiał i grubość ściany mają wpływ na komunikację, polecamy dokonać zmiany umieszczenia Wi-Fi routera lub bramy, lub też podnieść ilość Wi-Fi routerów lub bram i zapewnić przez to normalną komunikację produktu.
5. Będzie ściemniacz działać nawet po odłączeniu od sieci? W razie odłączenia od sieci zacznie migać kontrolka stanu. W takim wypadku nie będą funkcjonowały wszelkie elementy obsługi aplikacji, inteligentne połączenie i dalsze funkcje sieci, jednak obsługa lokalna będzie działała nadal.

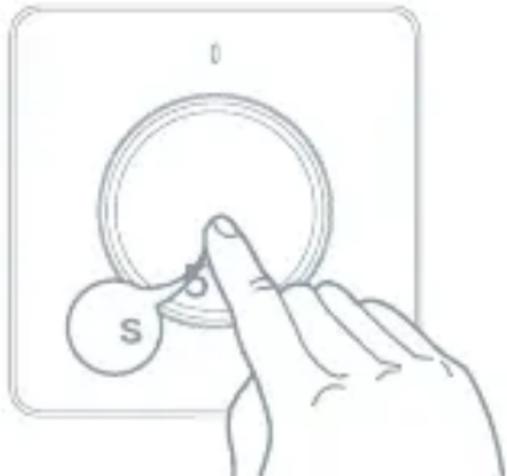

Resetowanie

Gdy chcesz przeprowadzić reset ściemniacza i przejść w tryb szybkiej konfiguracji, naciśnij i przytrzymaj przez 5 sekund przycisk wyłącznika.

1 Umiejętności Tesla Smart (Alexa)

• Zaloguj się do swojego konta Alexa na smartfonie lub komputerze i kliknij na „Home“ („Do domu“) > „Skills & Games“ („Umiejętności i gry“).
• Odszukaj „Tesla Smart“ („Inteligentne życie“) i wybierz wg niebieskiego logo (tak samo jak w wypadku aplikacji).
• Zaloguj się do konta, który zarejestrowałeś w kroku 2, po czym kliknij na „Link Now” („Połącz teraz”).
• Po udanym podłączeniu konta kliknij na „Authorize” („Potwiedź”), przez co ustawienia zakończysz.

Gratulujemy! Urządzenia Alexa (Echo) mogą obsługiwać wyłącznik.

W aplikacji Tesla Smart (patrz krok 2) możesz dodawać lub usuwać wyłączniki a Alexa sama się później zsynchronizuje. Jeżeli w liście urządzenia na stronie Alexa nie widzisz nazwy wyłącznika, kliknij na „Discover” („Odszukaj”) by lista mogła się zsynchronizować z listą aplikacji Tesla Smart.

2 Umiejętności Tesla Smart (Google)

• W głównym menu strony głównej aplikacji Google Home odszukaj „Home Control“ („Obsługa gospodarstwa domowego“) i kliknij na „+”.
  • W liście odszukaj „Tesla Smart”.
• Wprowadź swoje Tesla Smart konto i hasło, które utworzyłeś w kroku 0, później kliknij na „Link Now” („Połącz teraz“).
• Po tym, co do wyłącznika przypiszesz pomieszczenie, twój wyłącznik zostanie umieszczony na liście na stronie Home Control.

Obsługuj swój inteligentny ściemniacz przy pomocy Google Home. Teraz możesz obsługiwać swój inteligentny ściemniacz przy pomocy Google Home.

Jeżeli światło nazwiesz „bedroom light” („światło w sypialni”), wówczas wspierane instrukcje głosowe to:

Wszystkie produkty z niniejszym oznaczeniem należy utylizować zgodnie z przepisami w sprawie zużytego sprzętu elektrycznego i elektronicznego (dyrektywa 2012/19/UE). Wyrzucanie ich razem ze zwykłymi odpadami komunalnymi jest niedozwolone. Wszystkie urządzenia elektryczne i elektroniczne należy utylizować zgodnie ze wszystkimi przepisami w określonych miejscach zbiórki z odpowiednimi uprawnieniami i certyfikacją według przepisów regionalnych i ustawodawstwa. Właściwa utylizacja i recykling pomagają w minimalizacji wpływu na środowisko naturalne oraz ludzkie zdrowie. Pozostałe informacje w zakresie utylizacji można otrzymać u sprzedającego, w autoryzowanym serwisie lub w lokalnych urzędach.

DEKLARACJA ZGODNOŚCI EÚ

Tesla Global Limited niniejszym oświadcza, że EDM-1WBA-EU, EDM-1W-BB-EU urządzenia radiowego model jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: tsl.sh/doc

Łączność: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Zakresu(-ów) częstotliwość: 2.400 - 2.4835 MHz

Maks. moc częstotliwości radiowej (EIRP): < 20 dBm

Producent

Tesla Global Limited
