Terméktípus	Okos fényerőszabályzó kapcsoló
Modell	TSL-SWI-DIMMER / TSL-SWI-DIMMERT
Méretek	86 x 86 x 53,5 mm (TSL-SWI-DIMMER) 86 x 86 x 43 mm (TSL-SWI-DIMMERT)
Súly	Kb. 150 g
Tápellátás	100-240 V AC, 50/60 Hz
Terhelhetőség (induktív)	< 220 W (LED/CFL)
Terhelhetőség (rezisztív)	< 300 W (Izzólámpa)
Fényerőszabályzás	Trailing Edge Cut
WiFi	802.11 b/g/n, 2,4 GHz
Készenléti teljesítmény	≤ 0,5 W
Üzemi hőmérséklet	-10°C – 45°C
Üzemi páratartalom	< 90%
Gomb élettartama	500 000 nyomás ciklus
Vezérlési csatornák	1 CH
Telepítési idő	Kb. 30 perc
Tartozékok	Fényerőszabályzó egység, csavarok
Anyag	Polikarbonát (lángálló)
Szín	Fehér
Intelligens asszisztens kompatibilitás	Amazon Alexa, Google Assistant
Visszaállítás módja	Nyomja és tartsa lenyomva a gombot 5 másodpercig

Gyakran ismételt kérdések - TSL-SWI-DIMMER TESLA

Miért villog a lámpa, vagy miért nem szabályozza megfelelően a fényerőt?

Az okos fényerőszabályzó kapcsoló csak fényerőszabályozható fényforrásokat támogat. A nem szabályozható izzók villogást vagy hibás működést okozhatnak. Cserélje ki az izzókat szabályozhatóra.

Szüksége van a fényerőszabályzónak nullavezetékre?

Igen, az okos fényerőszabályzónak áramellátáshoz nullavezetékre van szüksége. Ha a kapcsolódobozban nincs nullavezeték, a fényerőszabályzó nem fog működni.

Miért nem tudom csatlakoztatni a fényerőszabályzót a Tesla Smart alkalmazáshoz?

Győződjön meg róla, hogy okostelefonja 2,4 GHz-es WiFi hálózathoz csatlakozik. A fényerőszabályzó párosítási módban van (gyors konfigurációs mód). Ellenőrizze, hogy az eszköz be van-e kapcsolva és az útválasztó hatókörén belül van.

Mekkora a maximális vezérlési távolság a WiFi útválasztótól?

Az ajánlott távolság a fényerőszabályzó és a WiFi útválasztó között 25 méteren belül van. A falak és építőanyagok csökkenthetik a hatótávolságot.

Működni fog a fényerőszabályzó, ha az internet le van kapcsolva?

Ha a hálózat le van kapcsolva, az állapot LED lassan villogni fog. A helyi kézi vezérlés továbbra is működik, de az alkalmazásvezérlés és intelligens funkciók nem lesznek elérhetők.

Hogyan állítsam vissza a fényerőszabályzót gyári beállításokra?

Tartsa lenyomva a kapcsoló gombot 5 másodpercig. A fényerőszabályzó visszaáll és gyors konfigurációs módba lép.

Használhatom a fényerőszabályzót Amazon Alexával?

Igen, engedélyezze a 'Tesla Smart' készséget az Alexa alkalmazásban, és kapcsolja össze Tesla Smart fiókját. Az engedélyezés után hangutasításokkal vezérelheti a fényerőszabályzót.

Használhatom a fényerőszabályzót a Google Assistant segítségével?

Igen, adja hozzá a 'Tesla Smart'-ot a Google Home alkalmazásban az 'Otthon vezérlése' alatt. Kapcsolja össze fiókját, rendeljen hozzá szobákat, és használjon hangutasításokat, például 'Ok Google, kapcsold be a hálószoba lámpát'.

Milyen típusú izzók kompatibilisek?

A fényerőszabályzó szabályozható LED-es, CFL-es és izzólámpás izzókkal működik. Maximális terhelés: 220 W LED/CFL, 300 W izzó esetén.

Hogyan állítsam be a fényerőszabályzót az alkalmazással?

Töltse le a 'Tesla Smart' alkalmazást az App Store-ból vagy a Google Play-ből. Győződjön meg, hogy telefonja 2,4 GHz-es WiFi-n van. Az alkalmazásban érintse meg a '+' -> Kapcsolók -> Tesla Smart Dimmer lehetőséget, és kövesse a képernyőn megjelenő utasításokat.

HASZNÁLATI ÚTMUTATÓ TSL-SWI-DIMMER TESLA

Zapnite napájanie na ističi.

Použitie aplikácie

Az ellenőrzőfény állapota

A fény színe A fény állapota A kapcsoló állapota
Fehér LED léc fényesség szintjén Bekapcsol
	A fényerő ellenőrző fénye lassan villog (pulzál)	Kikapcsol
	Az alsó LED fény gyorsan villog	A hálózati áram lekap-csolva
	Az alsó LED fény villog Gyors konfiguráció üzemmód
	Az alsó LED fény lassan villog	AP konfigurációs üzemmód

Specyfikacja

Teljesítmény: 100\~240V AC 50/60Hz

Vezérlés sötétítés: Lefutó éllel

Indukciós terhelés (LED/CFL): <220W

Ellenállásos terhelés: <300W

Kommunikáció: WiFi 802.11 b/g/n 2.4GHz

Ellenőrző csatorna: 1 CH

Energiafelvétel készenléti üzemmódban: ≤0.5W

Üzemi hőmérséklet: -10^ 45^

Üzemi páratartalom: <90%

A nyomógomb élettartama: 500k megnyomás

Méretek: 86x86x53.5mm [TSL-SWI-DIMMER]

86x86x43mm [TSL-SWI-DIMMERT]

A csomag tartalma

Fényerősség szabályozó

Kis csavarok

A szereléshez szükséges szerszámok

Csavarhúzó

Lapos csavarhúzó

Feszültségvizsgáló

A fényerő szabályozó telepítése és beállítása kb. 30 percet igényel.

Telepítés

FIGYELEM: ÁRAMÜTÉS VESZÉLYE

A jelen termék beszerelése 100-240 voltos kábelezés kezelését igényli. Következetesen tartsa be a leírt lépéseket. Kétség felmerülése esetén forduljon képesítéssel rendelkező villany-szerelő szakemberhez. Biztosítani kell, hogy minden munkát a vonatkozó helyi és nemzeti előírásoknak megfelelően végezzenek.

1 Kapcsolja ki a biztosítékot

Kapcsolja ki a biztosítékot és a feszültségvizsgálóval tesztelje le a teljesítményt.

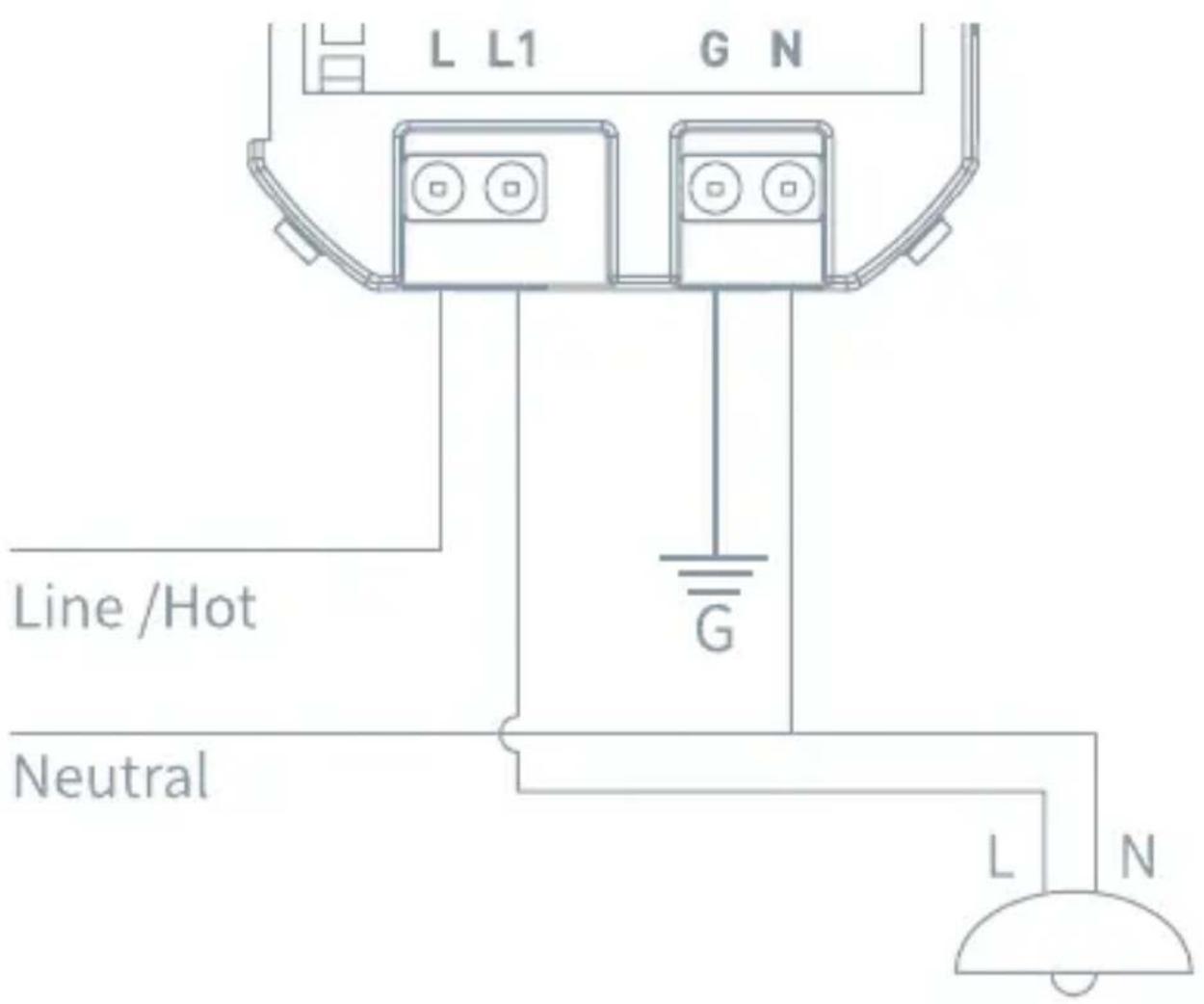

2 Kapcsolási rajz

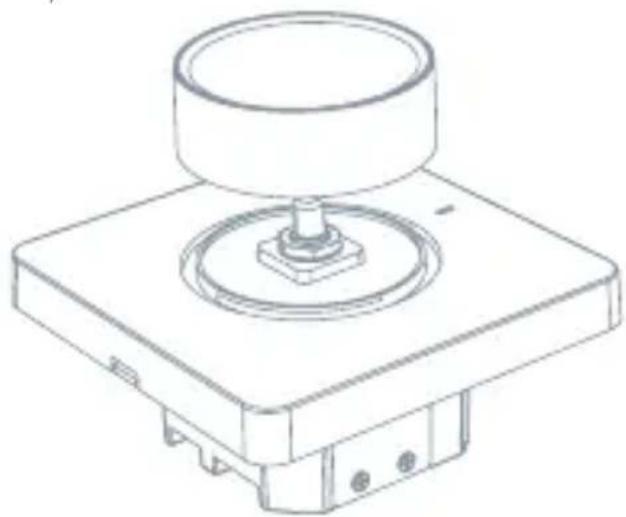

3 Húzza ki a vezérlőt

(Csak a TLS-SWI-DIMMER esetén) Húzza ki felfelé a vezérlőt.

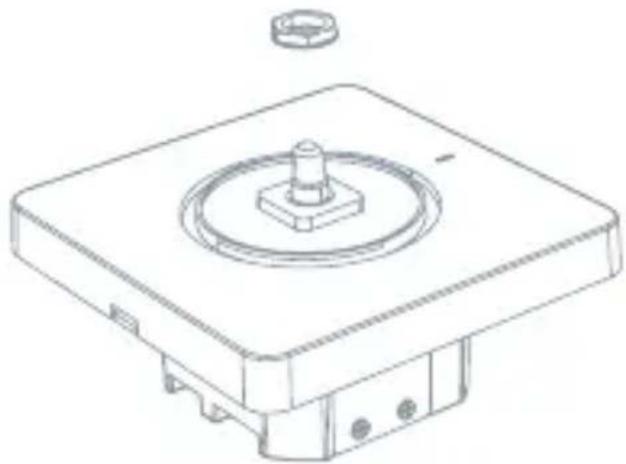

4 Vegye ki az anyacsavart és a tömítést

(Csak a TLS-SWI-DIMMER esetén)

Vegye ki a fényerősség szabályozó anyacsavarját és a tömítést

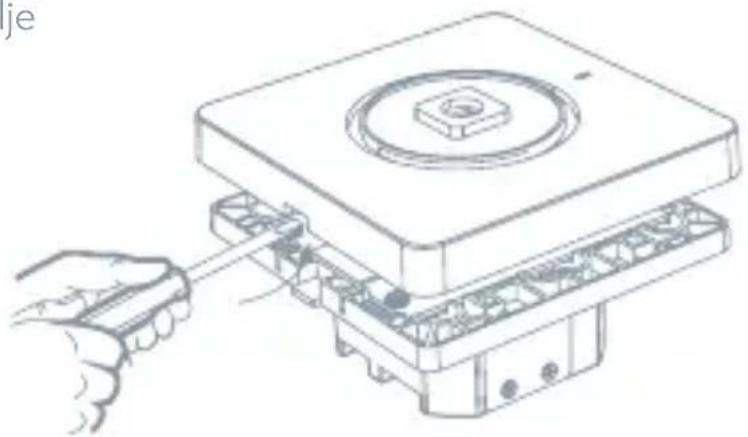

5 Távolítsa el a panelt

Távolítsa el a fényerősség szabályozó érintőpanelje fedelét.

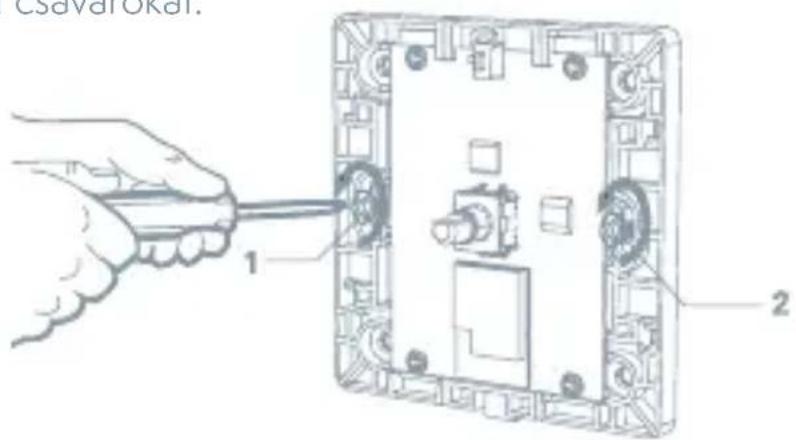

6 Szerelje be a kapcsolót

Használja a mellékelt csavarokat.

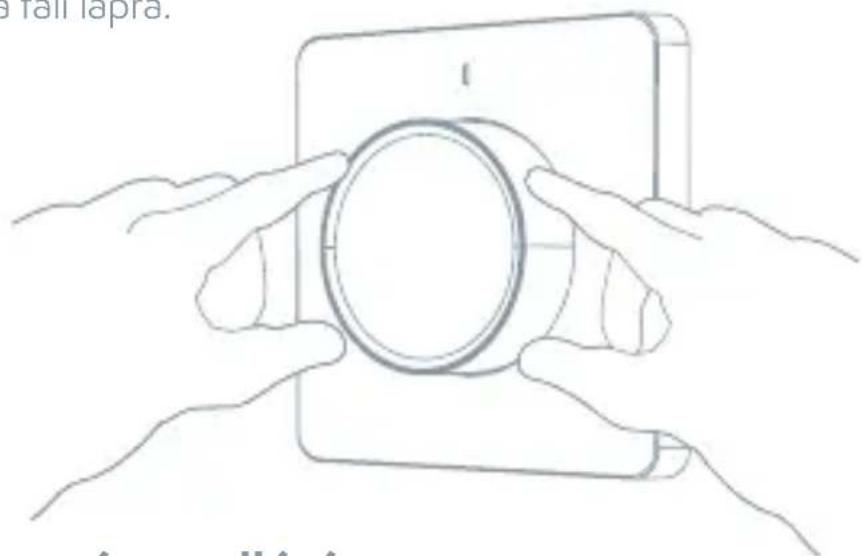

7 Rögzítse a fali lemezt

Csatlakoztassa az adaptert a fényerösség szabályozót a csomagban lévő csavarokkal és kattintsa rá a fali lapra.

8 Kapcsolja be az áramellátást

Kapcsolja be az áramellátást a biztosítékhoz.

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
- Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

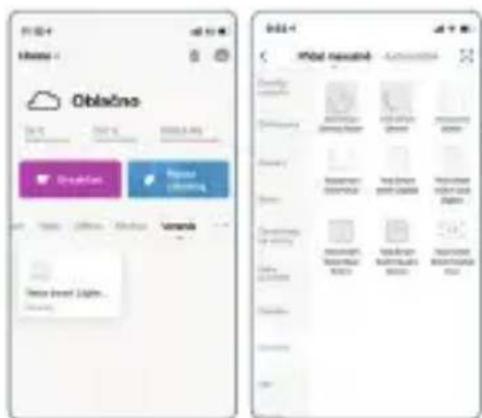

2 Készülékek csatlakoztatása

• Nyissa meg a Tesla Smart alkalmazást, és kattintson az „Add device“ („Készülék hozzáadása“) opcióra.
  •Válassza a „Switches“ - Tesla Smart Dimmer.
• Kövesse az utasításokat, amelyek lépésről lépésre vezetik Önt az eszköz hozzáadásáról.

3 Vezérelje a fényerősség szabályozót

• Kezelje a fényerősség szabályozót az alkalmazás segítségével
• Az alkalmazásban állítsa be a jeleneteket és az időzítőt.

Hibaelhárítás

1. Az égő villog vagy nem világít. Az okos fényerőszabályozó csupán a szabályozható lámpákat támogatja, a nem szabályozható lámpák villoghatnak vagy egyáltalán nem világítanak.
2. A fényerő szabályozót nem lehet bekapcsolni. Az okos fényerő szabályozókat a nullás vezetővel kell táplálni. Amennyiben a fényerő szabályozó nincs csatlakoztatva a nullás vezetőhöz, nem működhet.
3. A termék nem csatlakozik az alkalmazáshoz. Győződjön meg róla, hogy mobilte- lefonja és a készülék (kapuk) ugyanahhoz a Wi-Fi hálózathoz csatlakoznak, és hogy a készülékek párosítás üzemmódban van. Ellenőrizze a készülék kommunikációs jelminőségét.
4. Milyen távolságról kezelhetem a készüléket? Győződjön meg róla, hogy a termék és a Wi-Fi router vagy a kapu közötti távolság nem haladja meg a 25 métert. Amennyiben a fal anyaga és vastagsága befolyásolják a kommunikációt, javasoljuk, hogy változtassa meg a Wi-Fi router vagy a kapu/kapuk elhelyezését, biztosítva ezzel a termék rendes kommunikációját.
5. A fényerő szabályozó az elektromos táphálózatról való lekötés után is működik? A táphálózatról való lekötés esetén készülék állapotellenőrző fénye villogni kezd. Ebben az esetben az alkalmazás összes kezelőeleme és egyéb hálózati funkciók nem fognak működni, de a helyi kezelést ez nem befolyásolja.

Alaphelyzetbe állítás (Reset)

Amennyiben a fényerőszabályozót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba szeretne lépni, nyomja meg és 5 másodpercig tartsa lenyomva a kikapcsoló nyomógombot.

1 Tesla Smart (Alexa) ismeretek

• A Google Home alkalmazás honlapjának fő kínálatában keresse meg a „Home Control“ („Otthon kezelése“) gombot és kattintson a „+“ -ra.
• A listában keresse meg a „Tesla Smart“ gombot.
• Adja meg a saját Tesla Smart fiókját és a 0 lépésben kialakított jelszavát, majd ezt követően kattintson a „Link Now“ („Összekapcsol most“) gombra.
• Miután a kapcsolóhoz szobákat rendelt hozzá, a kapcsoló megjelenik az Home Control oldalon lévő listán.

Kezelje az okos fényerő-szabályozóját Google Home alkalmazás segítségével. Most már a Google Home alkalmazás segítségével kezelheti az Ön okos fényerő-szabályozóját.

Ha a lámpatestet „bedroom light“-nak („hálószoba világítás“) nevezi el, a támogatott hangparancsok a következők:

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányelv). Tilos őket a normál háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Tesla Global Limited igazolja, hogy a EDM-1WBA-EU, EDM-1WBB-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-me-gfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: tsl.sh/doc

Kapcsolódás: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Az(ok) a frekvenciasáv(ok): 2.400 - 2.4835 MHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited

- Jelentkezzen be az okostelefonján vagy számítógépen az Alexa fiókjába és kattintson a „Home“ („Kezdőlap“) > „Skills & Games“ („Képességek és játékok“) gombra.

- Keresse fel a „Tesla Smart“ („Okos élet“) oldalt és válasszon a kék logó szerint (ugyanúgy, mint az alkalmazásnál).

- Jelentkezzen be a fiókba, amelyben a 2. Lépésben regisztrált, majd kattintson a „Link Now“ („Csatlakozás most“) gombra.

- A fiók sikeres csatlakoztatása után kattintson a „Authorize“ („Me-gerősít“) gombra, amivel befejezte a beállítást.

Gratulálunk! Az Alexa (Echo) készülék képes a kapcsoló kezelésére.

A Tesla Smart alkalmazásban (lásd a 2-es lépést) kapcsolókat adhat hozzá vagy törölhet és az Alexa ezt követően automatikusan szinkronizál a kapcsolókkal. Amennyiben az Alexa oldalon a készülékek listáján nem szerepel a kapcsoló neve, kattintson a „Discover“ („Keresés“) gombra és a lista szinkronizál a Tesla Smart alkalmazásban listájával.
