Terméktípus	Intelligens jelenet kapcsoló (elemről működő)
Márka	Tesla
Modell	Smart Switch Quatro Battery (TSL-SWI-SCENEZG4)
Kommunikációs protokoll	Zigbee 3.0
Tápellátás	CR2430 3V DC elem
Elem élettartam	50 000 lenyomás
Üzemi hatótáv	25 m (82 láb) nyílt területen
Üzemi hőmérséklet	-10°C és 45°C között (14°F és 113°F között)
Üzemi páratartalom	<90% relatív páratartalom
Méretek	86 x 86 x 13 mm (3,4 x 3,4 x 0,5 hüvelyk)
Súly	Nincs megadva
Vezérlési módok	Mechanikus nyomógomb, távirányítás alkalmazáson keresztül, hangvezérlés, offline vezérlés
LED visszajelzés	Igen, minden gombon
Gombok száma	4
Visszaállítás módja	Nyomja és tartsa lenyomva a reset gombot 10 másodpercig, amíg a LED villogni kezd
Telepítés	Nincs szükség vezetékezésre; rögzítse bármilyen sík felületre
Alkalmazás kompatibilitás	Tesla Smart alkalmazás (iOS/Android) Zigbee hubon keresztül
Hub szükséges	Igen, Tesla Smart Zigbee Hub (külön megvásárolható)
Jelenet vezérlés	Igen, programozható jelenetek az alkalmazáson keresztül
Tanúsítványok	CE, RoHS
Elemcsere	Csúsztassa balra az előlapot, cserélje ki CR2430 elemre
Tisztítás és ápolás	Törölje száraz, puha ruhával. Ne használjon vizet vagy tisztítószert
Biztonsági figyelmeztetések	Az elemet megfelelően ártalmatlanítsa; tartsa gyermekektől távol
Gyártó	Tesla Global Limited, Hong Kong

Gyakran ismételt kérdések - Smart Switch Quatro Battery TESLA

Hogyan telepítsem az elemet először?

Csúsztassa balra az előlapot a nyitáshoz. Helyezzen be egy CR2430 elemet a pozitív oldallal felfelé. A kapcsoló automatikusan csatlakozik a Zigbee hálózathoz és folytatja a normál működést.

Hogyan párosítsam a kapcsolót a Tesla Smart alkalmazással?

Először győződjön meg arról, hogy okostelefonja 2,4 GHz hálózaton van. Nyomja és tartsa lenyomva bármelyik gombot 10 másodpercig, amíg a LED villogni nem kezd (Gyors konfigurációs mód). Nyissa meg a Tesla Smart alkalmazást, lépjen a Zigbee Hub oldalára, kattintson az 'Alárendelt eszköz hozzáadása' gombra, és erősítse meg, hogy a LED villog. Az alkalmazás felismeri a kapcsolót.

Használhatom ezt a kapcsolót Zigbee hub nélkül?

Nem, a Tesla Smart Switch Quatro Battery eszközhöz Tesla Smart Zigbee Hub szükséges (külön megvásárolható) az otthoni hálózathoz és az alkalmazáshoz való csatlakozáshoz. Hub nélkül nem lehet távolról vagy jelenetekkel vezérelni.

Mi az elem élettartama és hogyan cseréljem ki?

Az elem akár 50 000 lenyomásig is kitart. Cseréhez csúsztassa balra az előlapot, vegye ki a régi CR2430 elemet, és helyezzen be egy újat. Csere után a kapcsoló automatikusan újracsatlakozik.

Hogyan állítsam vissza a kapcsolót gyári beállításokra?

Nyomja és tartsa lenyomva a reset gombot (a gomb 1/3 területén található) 10 másodpercig, amíg a LED villogni nem kezd. Ez visszaállítja a kapcsolót és visszahelyezi Gyors konfigurációs módba a párosításhoz.

Vezérelhetem a kapcsolót hangsegédekkel, mint Alexa vagy Google Assistant?

Igen, a kapcsoló támogatja a hangvezérlést, ha kompatibilis okosotthon rendszerbe integrálja a Tesla Smart alkalmazáson keresztül. Létrehozhat jeleneteket és hangutasításokkal aktiválhatja azokat.

Mi a maximális üzemi hatótáv?

A Zigbee kommunikáció hatótávolsága akár 25 méter (82 láb) nyílt területen. Falak és akadályok csökkenthetik a tényleges hatótávot.

Hogyan tisztítsam a kapcsolót?

Használjon száraz, puha ruhát a felület letörléséhez. Ne használjon vizet, oldószereket vagy súrolószereket, mert károsíthatják az eszközt.

Milyen jeleneteket hozhatok létre ezzel a kapcsolóval?

Minden gombot bekonfigurálhat egyedi jelenetek elindítására vagy több eszköz vezérlésére az alkalmazáson keresztül. Például egyetlen kattintás a lámpák bekapcsolásához, dupla kattintás a 'Film' jelenet aktiválásához, vagy hosszú nyomva tartás a termosztát beállításához.

A kapcsoló alkalmas kültéri használatra?

Az üzemi hőmérséklet tartomány -10°C és 45°C között, páratartalom 90% RH alatt. Csak beltéri használatra készült, és ne tegye ki víznek vagy közvetlen napfénynek.

HASZNÁLATI ÚTMUTATÓ Smart Switch Quatro Battery TESLA

• Távvezérlés
• Hangvezérlés
• Offline üzemmódban való kezelés támogatása
• Mechanikus nyomógomb LED háttérvilágítással

A termék bemutatása

- az okos jelenetkapcsoló ZigBee technológián alapszik, amely stabil hálózatot, gyors reagálást, magas fokú bebiztosítást, nagyfokú bővíthetőséget és alacsony energiafogyasztást biztosít.

- A ZigBee okos jelenetkapcsoló más okos eszközökkel is használható, amivel a háztartás különböző automatizációit érhetjük el és jeleneteket állíthatunk be.

Specifikáció

Elemek: CR2430 3V DC

Kommunikáció: Zigbee 3.0

Méretek: 86x86x13mm

Működési tartomány: 25 m (szabad tér)

Üzemi hömérséklet: -10°C \~ 45°C

Üzemi páratartalom: <90%RH

Az elemek élettartama: 50k kapcsolási ciklus

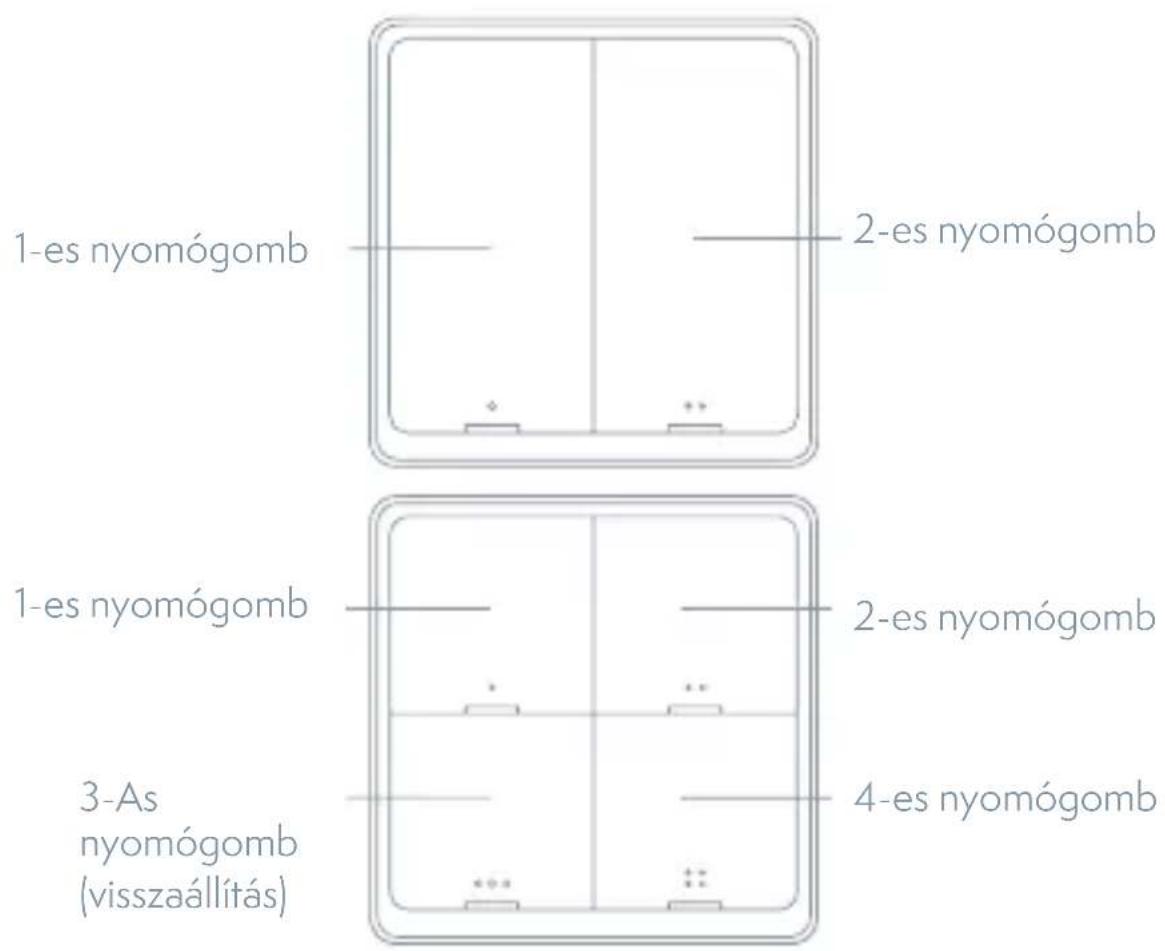

Összeköttetés és üzemelés

Gyors konfiguráció üzemmód

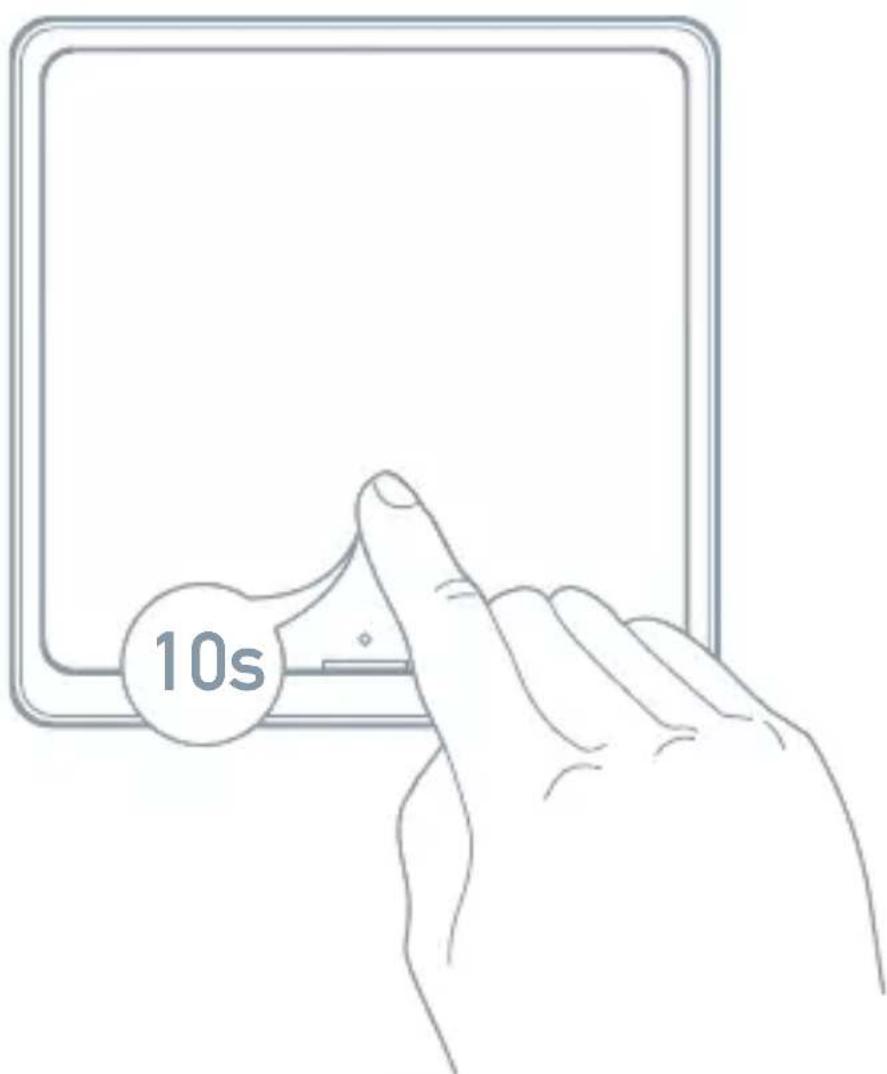

Nyomja meg és 10 másodpercig tartsa lenyomva a kapcsoló nyomógombot, amíg a LED ellenőrzőfény villogni kezd, a kapcsoló ekkor gyors konfiguráció üzemmódba vált.

Tegye be/cserélje ki az elemeket

A termék használata előtt kövesse az utasításokat és helyezze be vagy cserélje ki az elemeket.

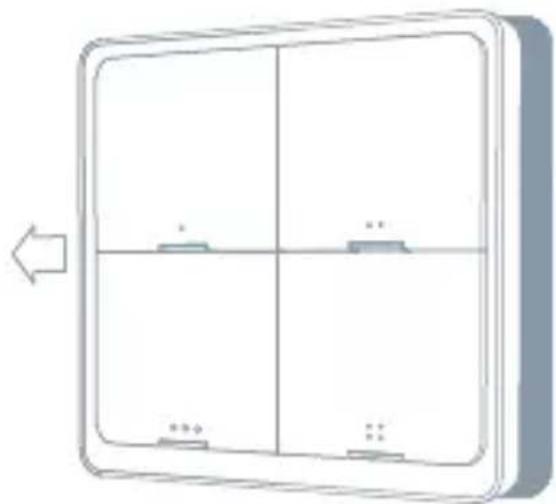

1. Tolja balra az elülső panelt, a készülék így kinyílik.

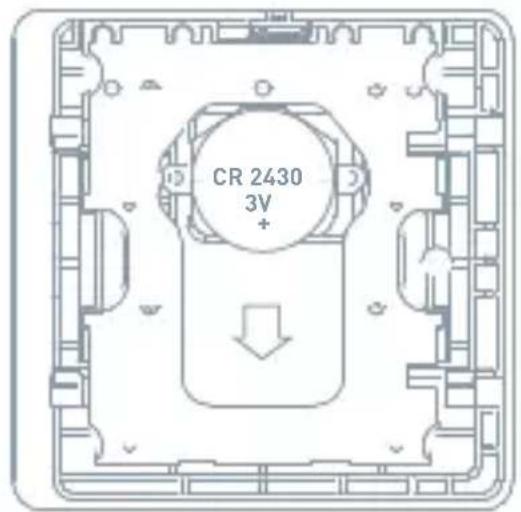

1. Vegye ki a régi elemet a slot-ból, majd ezt követően helyezzen bele egy új, CR2430 jelölésű elemet.

A jelenetkapcsoló az elemcsere után automatikusan csatlakozik a ZigBee/hálózathoz és normaliz üzemmódra tér át (nincs szükség semmilyen beállításra az alkalmazásban).

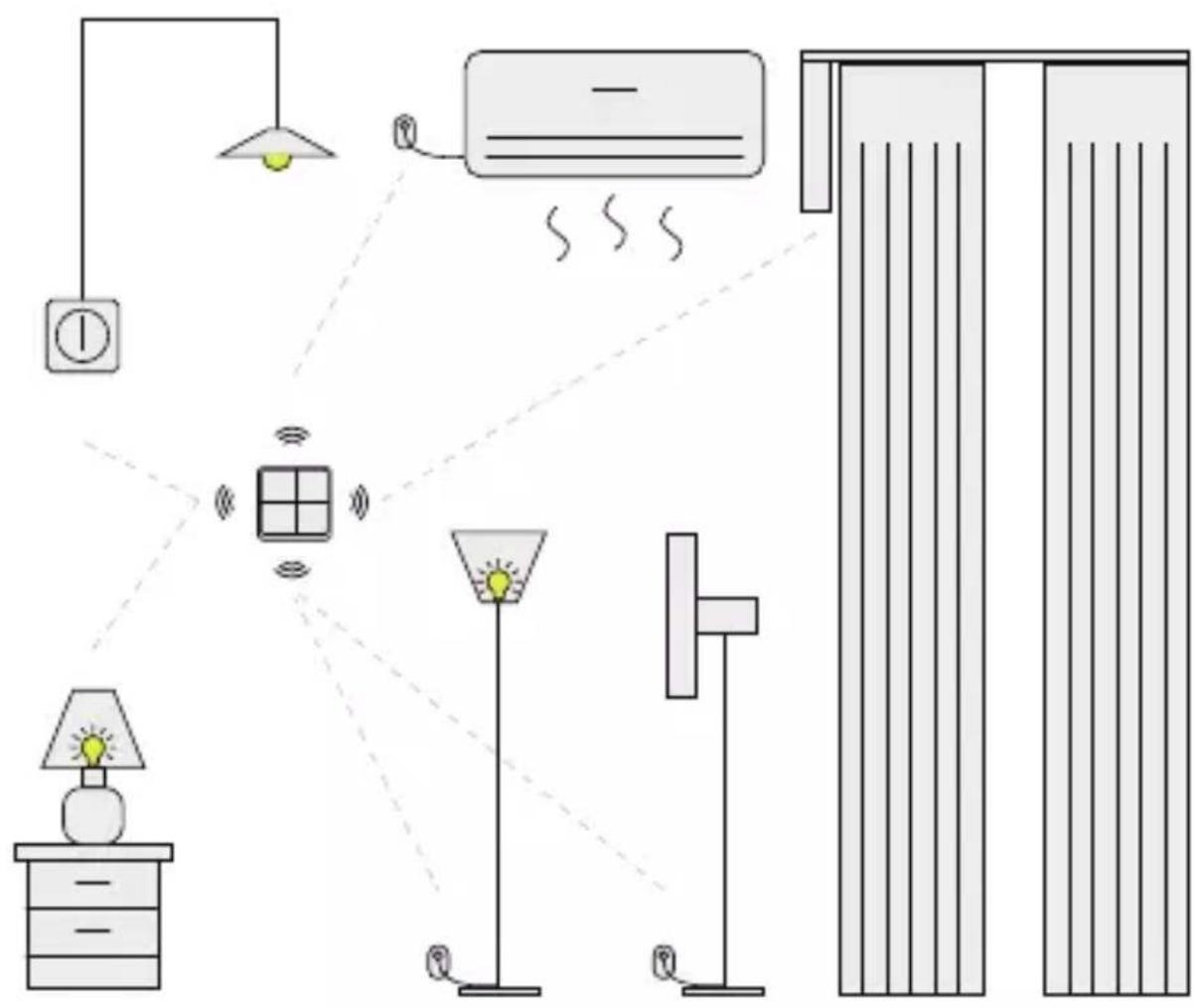

Jelenet kapcsolás okos otthonnal

Beállítás bármelyik helyiségben

Az alkalmazás használata

1 Előkészítés a használatra

• Töltse le okostelefonjára a Tesla Smart alkalmazást a Google Store-ból vagy az Apple Store-ból.
• Bizonyosodjon meg róla, hogy okostelefonja a router 2,4 GHz-es hálózatára van csatlakozva.

2 Adjon hozzá készüléket (Zigbee)

• Nyomjon meg és tartson lenyomva bármely nyomógombot a kapcsolón, a készülék ezzel a gyors konfiguráció üzemmódba lép.
• Amennyiben a párosítás üzemmódba szeretne lépni, nyissa meg az alkalmazást és nyomjon meg és tartson lenyomva bármely nyomógombot. Nyissa meg az alkalmazást az „Tesla Smart ZigBee Hub“ („Okos kapu“) oldalon, kattintson az „Add subdevice“ („Al-készülék hozzáadása“) gombra, ekkor a „LED already blink“ („a LED ellenőrző fény villog“).
• Keresse meg a készüléket a környéken és válassza ki a „Tesla Smart Switch Quatro Battery”.
• A készülék sikeres hozzáadása után kattintson a „DONE“ („KÉSZ“) GOMBRA.

- A hálózathoz történő sikeres csatlakozás után megjelenik az okoskapu oldala, itt válassza a „Tesla Smart Switch Quatro Battery“ pontot és lépjen át a kezelési oldalra. Ezt követően válassza az „Add program“ („Program hozzáadás“) pontot és lépjen be a beállítás üzemmódba.

- Válassza az „Add condition“ pontot és válassza ki a kezelés módját, mint pl. „Egy kattintás“. Ezt követően válassza a Feladat hozzáadás pontot és válassza a konkrét műveletet.

• Válassza ki a készüléket és hajtsa végre a műveletet.

3 Vezérelje a Kapcsoló

- Kezelje a fényerősség szabályozót az alkalma- zás segítségével.

Alaphelyzetbe állítás (Reset)

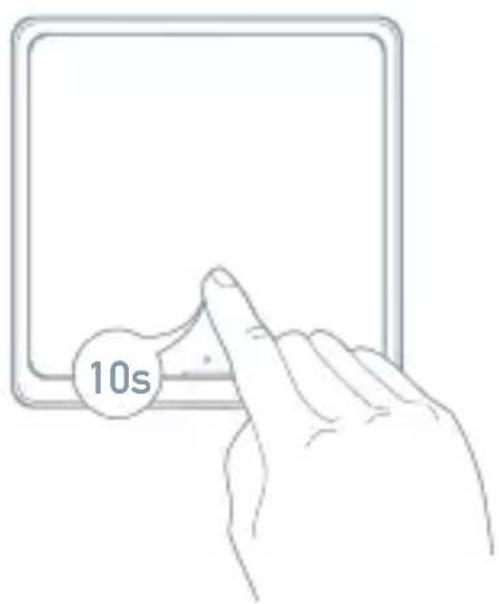

Amennyiben a kapcsolót alaphelyzetbe szeretné állítani és a gyors konfiguráció üzemmódba lépni, nyomja meg és 10 másodpercig tartsa lenyomva a Reset nyomógombot.

MEGSEMMISÍTÉSI ÉS ÚJRAHASZNOSÍTÁSI INFORMÁCIÓK

Az ezzel a jelöléssel ellátott termékeket az elektromos és elektronikus berendezések megsemmisítésére vonatkozó előírásokkal összhangban kell megsemmisíteni (2012/19/EU irányelv). Tilos őket a normal háztartási hulladék közé dobni. Minden elektromos és elektronikus berendezést a helyi és európai előírásoknak megfelelően semmisítsen meg, a helyi és európai előírásoknak megfelelő jogosultsággal és tanúsítvánnyal rendelkező gyűjtőhelyen. A megfelelő módon történő megsemmisítés és az újrahasznosítás segít minimalizálni a környezetre és az emberi egészségre gyakorolt hatásokat. A megsemmisítésre vonatkozó további információkért forduljon az eladóhoz, a hivatalos szervizhez vagy a helyi hivatalokhoz.

EU-MEGFELELŐSÉGI NYILATKOZAT

Tesla Global Limited igazolja, hogy a ESW-0ZBA-EU típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: tsl.sh/doc

Kapcsolódás: ZigBee IEEE 802.15.4

Az(ok) a frekvenciasáv(ok): 2.400 - 2.480 GHz

Frekvenciasávban maximális jelerősség (EIRP): < 20 dBm

Termelő

Tesla Global Limited
