Smart Switch Quatro Battery - Spínač TESLA - Bezplatný návod k obsluze

Typ produktu	Chytrý scénický vypínač (napájený baterií)
Značka	Tesla
Model	Chytrý vypínač Quatro Battery (TSL-SWI-SCENEZG4)
Komunikační protokol	Zigbee 3.0
Napájení	Baterie CR2430 3V DC
Životnost baterie	50 000 stisknutí
Dosah	25 m (82 stop) volný prostor
Provozní teplota	-10°C až 45°C
Provozní vlhkost	<90% RV
Rozměry	86 x 86 x 13 mm
Hmotnost	Neuvedeno
Způsoby ovládání	Mechanické tlačítko, dálkové přes aplikaci, hlasové ovládání, offline ovládání
LED zpětná vazba	Ano, na každém tlačítku
Počet tlačítek	4
Režim resetu	Stiskněte a podržte tlačítko reset na 10 s, dokud LED nebliká
Instalace	Není nutné zapojení; připevněte na jakýkoli rovný povrch
Kompatibilita s aplikací	Aplikace Tesla Smart (iOS/Android) přes Zigbee hub
Vyžadován hub	Ano, Tesla Smart Zigbee Hub (prodává se samostatně)
Ovládání scén	Ano, programovatelné scény přes aplikaci
Certifikace	CE, RoHS
Výměna baterie	Posuňte přední panel doleva, vyměňte za CR2430
Čištění a údržba	Otřete suchým měkkým hadříkem. Nepoužívejte vodu ani čisticí prostředky
Bezpečnostní upozornění	Baterii řádně zlikvidujte; uchovávejte mimo dosah dětí
Výrobce	Tesla Global Limited, Hong Kong

Často kladené otázky - Smart Switch Quatro Battery TESLA

Jak nainstalovat baterii poprvé?

Posuňte přední panel doleva a otevřete jej. Vložte baterii CR2430 kladnou stranou nahoru. Vypínač se automaticky připojí k síti Zigbee a obnoví normální provoz.

Jak spárovat vypínač s aplikací Tesla Smart?

Nejprve se ujistěte, že váš smartphone je v síti 2,4 GHz. Stiskněte a podržte libovolné tlačítko po dobu 10 sekund, dokud LED nebliká (režim rychlé konfigurace). Otevřete aplikaci Tesla Smart, přejděte na stránku svého Zigbee hubu, klikněte na 'Přidat podřízené zařízení' a potvrďte, že LED bliká. Aplikace vypínač objeví.

Mohu tento vypínač používat bez Zigbee hubu?

Ne, Tesla Smart Switch Quatro Battery vyžaduje Tesla Smart Zigbee Hub (prodává se samostatně) pro připojení k domácí síti a aplikaci. Bez hubu jej nelze ovládat na dálku ani pomocí scén.

Jaká je životnost baterie a jak ji vyměním?

Baterie vydrží až 50 000 stisknutí. Pro výměnu posuňte přední panel doleva, vyjměte starou baterii CR2430 a vložte novou. Po výměně se vypínač automaticky znovu připojí.

Jak resetovat vypínač do továrního nastavení?

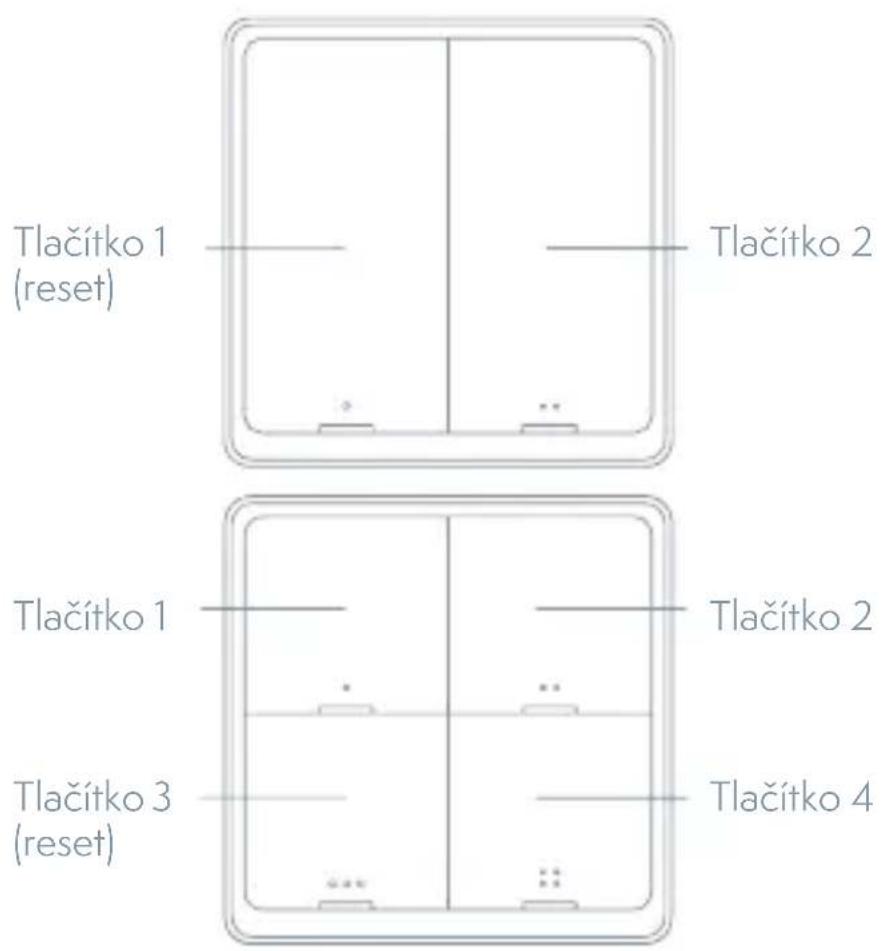

Stiskněte a podržte tlačítko reset (umístěné v oblasti tlačítka 1/3) po dobu 10 sekund, dokud LED nebliká. Tím se vypínač resetuje a vrátí se do režimu rychlé konfigurace pro párování.

Mohu vypínač ovládat hlasovými asistenty jako Alexa nebo Google Assistant?

Ano, vypínač podporuje hlasové ovládání při integraci s kompatibilním systémem chytré domácnosti prostřednictvím aplikace Tesla Smart. Můžete vytvářet scény a spouštět je hlasovými příkazy.

Jaký je maximální provozní dosah?

Komunikace Zigbee má dosah až 25 metrů (82 stop) ve volném prostoru. Stěny a překážky mohou snížit efektivní dosah.

Jak vyčistit vypínač?

K otření povrchu použijte suchý měkký hadřík. Nepoužívejte vodu, rozpouštědla ani abrazivní čisticí prostředky, protože by mohly zařízení poškodit.

Jaké scény mohu s tímto vypínačem vytvořit?

Každé tlačítko můžete nakonfigurovat tak, aby spouštělo vlastní scény nebo ovládalo více zařízení prostřednictvím aplikace. Například jedním kliknutím rozsvítit světla, dvojitým kliknutím aktivovat scénu 'Film' nebo dlouhým stiskem upravit termostat.

Je vypínač vhodný pro venkovní použití?

Provozní teplota je -10°C až 45°C a vlhkost pod 90% RV. Je určen pouze pro vnitřní použití a neměl by být vystaven vodě ani přímému slunečnímu záření.

NÁVOD K OBSLUZE Smart Switch Quatro Battery TESLA

• Ovládání na dálku
• Hlasové ovládání
• Podpora ovládání v režimu offline
• Mechanické tlačítko s LED podsvícením

Představení produktu

• Chytrý přepínač scén je založen na ZigBee technologii, která nabízí stabilní síť, rychlou odezvu, vysokou úroveň zabezpečení, vysoká možnost rozšíření a nízkou spotřebu energie.
• Chytrý přepínač scén ZigBee lze použít s jinými chytrými zařizeními a provádět tak různé automatizace domácnosti a nastavovat scény.

Specifikace

Baterie: CR2430 3V DC

Komunikace: Zigbee 3.0

Rozměry: 86x86x13mm

Provozní rozsah: 25 m (volný prostor)

Provozní teplota: -10°C \~ 45°C

Provozní vlhkost: <90%RH

Životnost baterie: 50k spínacích cyklů

Spojení a provoz

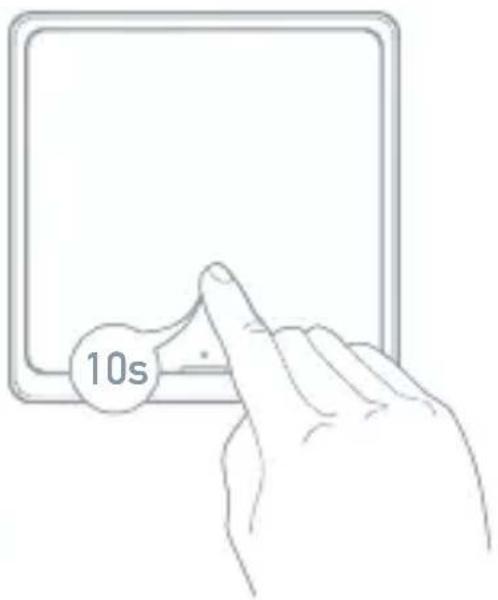

Režim rychlé konfigurace

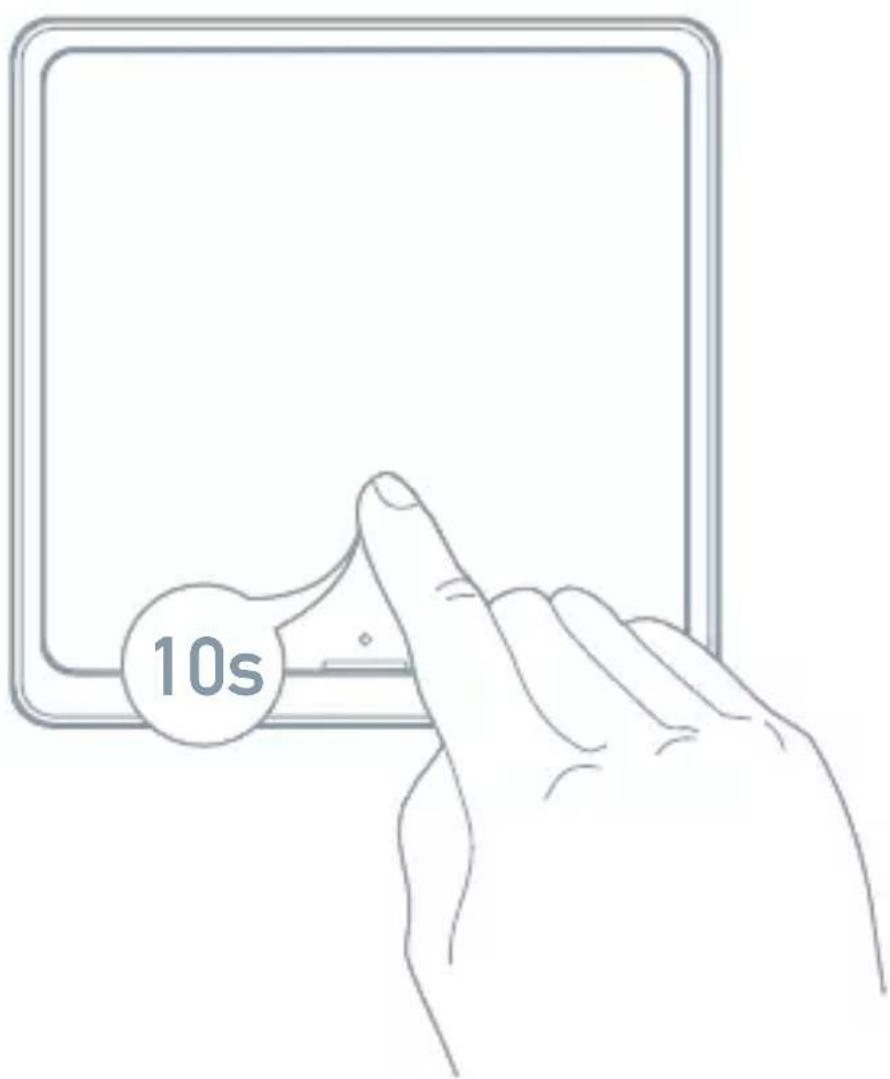

Stiskněte a po dobu 10 sekund podržte tlačítko vypínače, dokud LED kontrolka nezačne blikat, vypínač přejde do režimu rychlé konfigurace.

Vložte/vyměňte baterie

Před použitím produktu postupujte podle pokynů a vložte nebo vyměňte baterie.

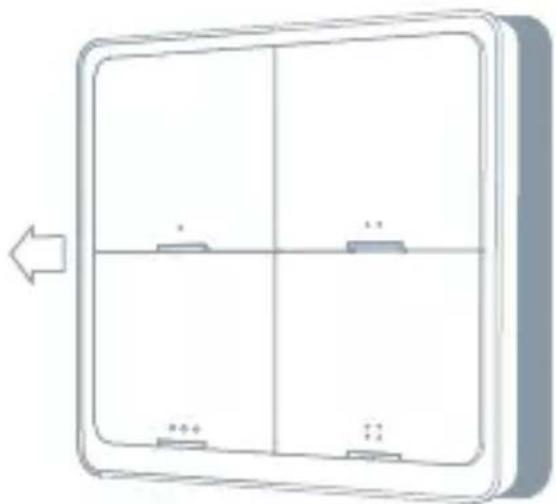

1. Vsuňte přední panel do leva a tím jej otevřete.

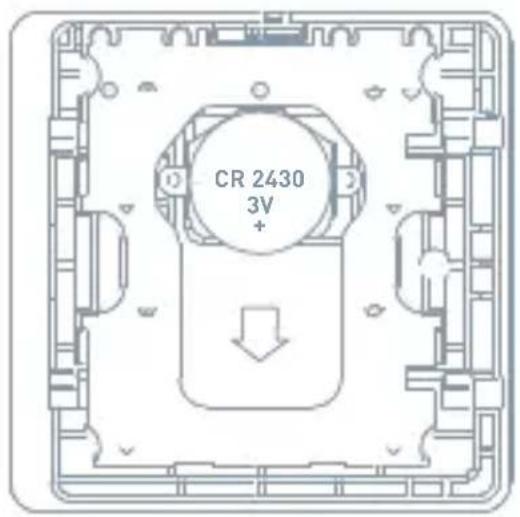

1. Vyjměte starou baterii a následně zatlačte novou CR2430 baterii do slotu.

Po výměně baterie se chytrý přepínač scén automaticky připojí k ZigBee/síti a přejde do normálního provozního stavu (není nutné provádět žádná nastavení v aplikaci).

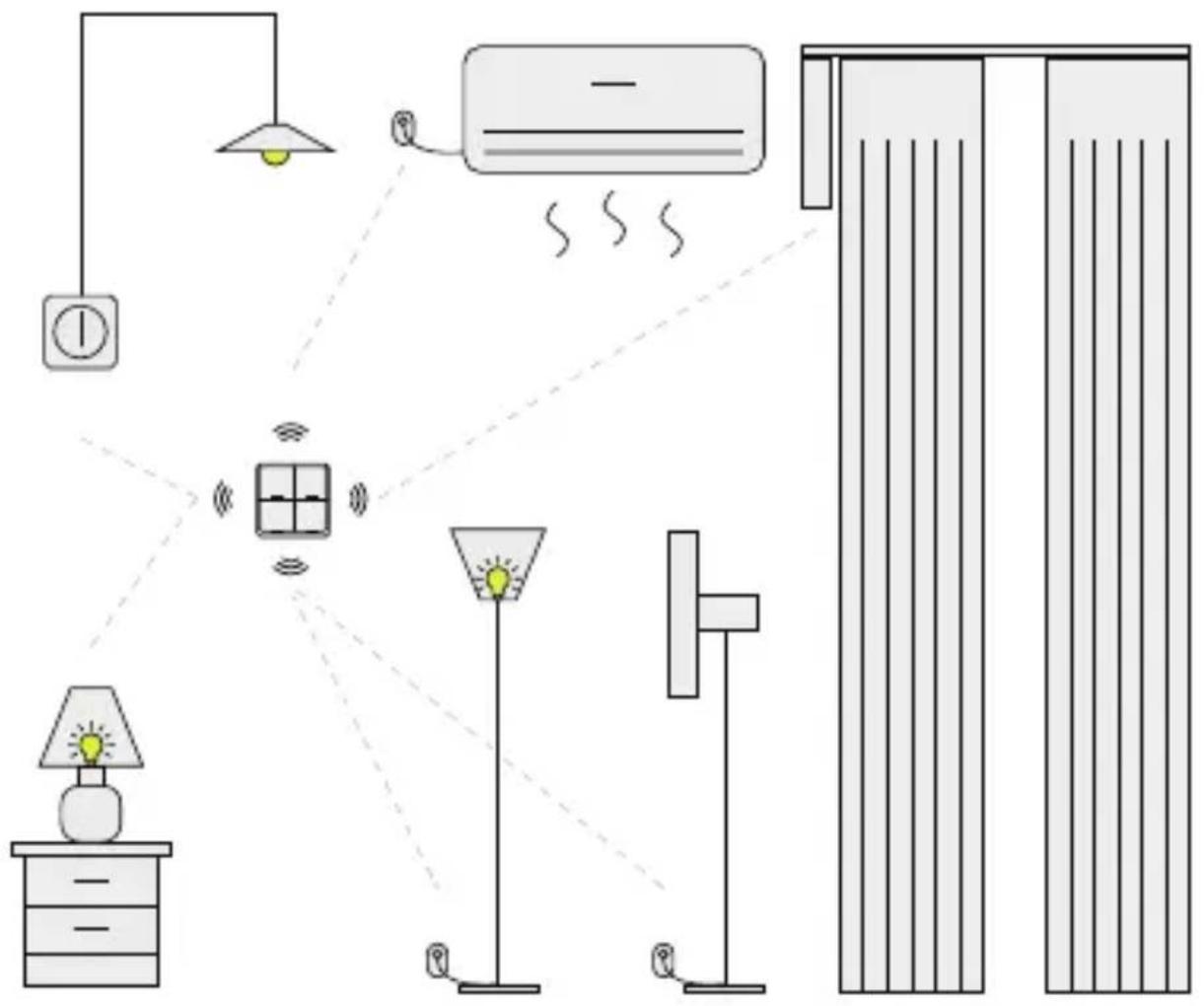

Přepínání scén s chytrou domácností

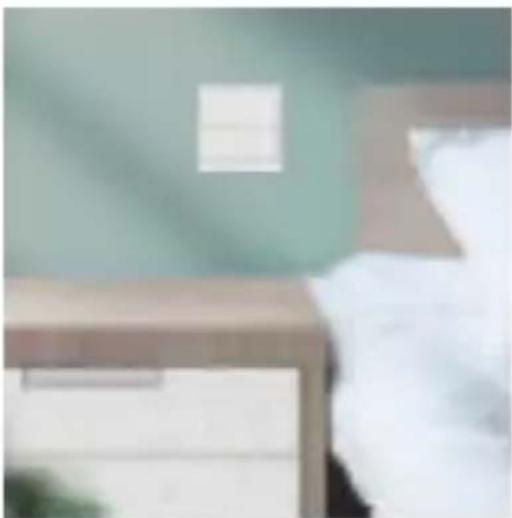

Nastavení kdekoli chcete

1 Příprava k použití

• Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se přihlaste ke svému účtu.
  • Následně připojte smartphone k 2,4GHz Wi-Fi síti.

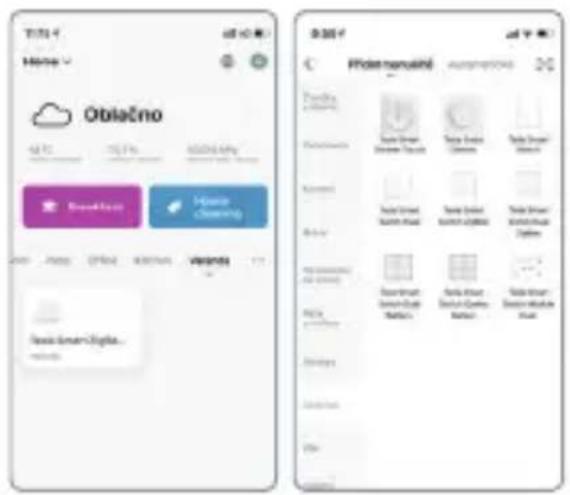

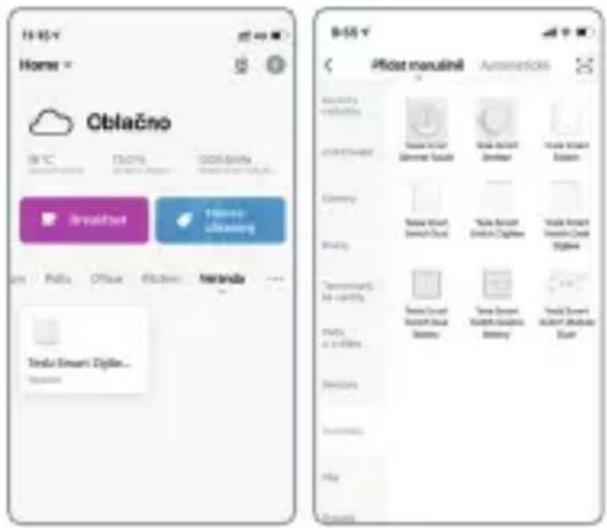

2 Přidejte zařízení (ZigBee)

• Stiskněte a podržte jakékoli tlačítko na vypínači, zařízení přejde do režimu rychlé konfigurace.
• Chcete-li přejít do režimu párování, otevřete aplikaci a stiskněte a podržte jakékoli tlačítko. Otevřete aplikaci a na stránce „Tesla Smart ZigBee Hub“ („gateway“) klikněte na „Add subdevice“ („Přidat dílčí zařizení“), „LED already blink“ („LED kontrolka bliká“).
  •Vyhledejte zařízení v okolí a zvolte Tesla Smart Switch Quatro Battery.

• Po úspěšném přidání zařízení klikněte na „DONE“ („HOTOVO“).

• Po úspěšném připojení k síti se zobrazí stránka chytré brány, zvolte „Tesla Smart Switch Quatro Battery“ a přejděte na stránku ovládání. Následně zvolte „Add program“ a přejděte do režimu nastavení.

• Zvolte „Add condition“ a zvolte způsob ovládání, např. Jedno kliknutí“. Následně zvolte „Přidat úkol“ a zvolte konkrétní úkon.
  • Zvolte zařízení a proved'te akci.

Ovládejte vypínač pomocí aplikace

Resetování

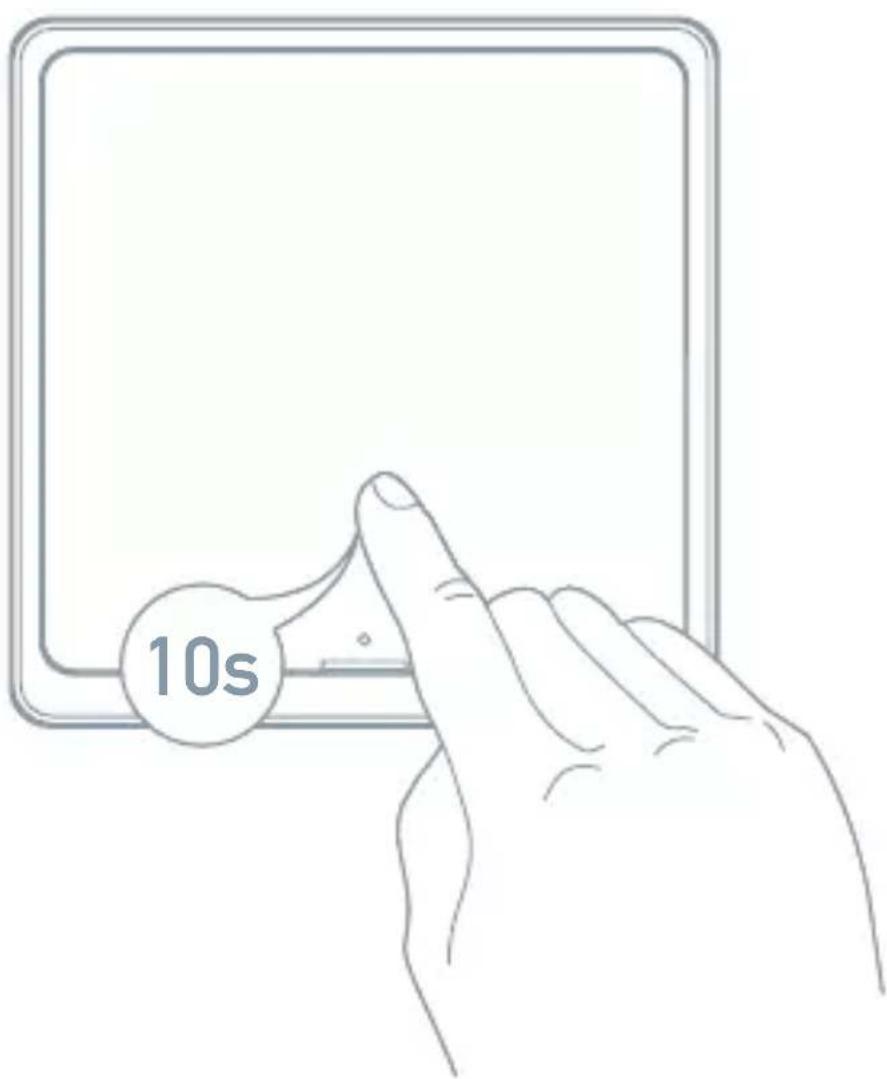

Chcete-li vypínač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu 10 sekund podržte tlačítko Reset.

INFORMACE O LIKVIDACI A RECYKLACI

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v soula- du se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení ESW-0ZBA-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: ZigBee IEEE 802.15.4

Kmitočtové pásmo: 2.400 - 2.480 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce:

Tesla Global Limited

• Ovládanie na dialku
• Hlasové ovládanie
• Podpora ovládania v režime off-line
• Mechanické tlačidlo s LED podsvietením

Stlačte a na 10 sekúnd podržte tlačidlo vypínača, dokým LED kontrolka nezačne blikat, vypínač prejde do režimu rýchlej konfigurácie.

Vložte/vymeňte batérie

• Stlačte a podržte l'ubovolné tlačidlo na vypínači, zariadenie prejde do režimu rýchlej konfigurácie.
• Ak chcete prejsť do režimu párovania, otvorte aplikáciu a stlačte a podržte lúbovolné tlačidlo. Otvorte aplikáciu a na stránke „Tesla Smart ZigBee Hub“ („Inteligentná brána“) kliknite na „Add subdevice“ („Pridat’ jednotlivé zariadenia“), „LED already blink“ („LED kontrolka bliká“).
• Vyhl'adajte zariadenia v okolí a zvolte „Tesla Smart Switch Quatro Battery“.
• Po úspešnom pridaní zariadenia kliknite na „DONE“ („HOTOVO“).
• Po úspešnom pripojení k sieti sa zobrazí stránka inteligentnej brány, zvolte

„Tesla Smart Switch Quatro Battery“ a prejdite na stránku ovládania.

Potom zvolte „Add program“ a prejdite do režimu nastavenia.

- Zvolte „Add condition“ a zvolte spôsob ovládania, napr. „Jedno kliknutie“. Potom zvolte „Pridat’ úlohu“ a zvolte konkrétny úkon.

• Zvolte zariadenie a urobte akciu.

3 Ovládajte prepínač
