Produkttyp	Smartszenenschalter (batteriebetrieben)
Marke	Tesla
Modell	Smart Switch Quatro Battery (TSL-SWI-SCENEZG4)
Kommunikationsprotokoll	Zigbee 3.0
Stromversorgung	CR2430 3V Gleichstrombatterie
Batterielebensdauer	50.000 Betätigungen
Reichweite	25 m (82 ft) im Freien
Betriebstemperatur	-10°C bis 45°C (14°F bis 113°F)
Luftfeuchtigkeit	<90% RH
Abmessungen	86 x 86 x 13 mm (3,4 x 3,4 x 0,5 Zoll)
Gewicht	Nicht angegeben
Steuerungsmöglichkeiten	Mechanischer Tastendruck, Fernsteuerung per App, Sprachsteuerung, Offline-Steuerung
LED-Rückmeldung	Ja, an jeder Taste
Anzahl der Tasten	4
Reset-Modus	Reset-Taste 10 Sekunden lang gedrückt halten, bis die LED blinkt
Installation	Keine Verkabelung erforderlich; auf jeder ebenen Fläche befestigen
App-Kompatibilität	Tesla Smart App (iOS/Android) über Zigbee-Hub
Hub erforderlich	Ja, Tesla Smart Zigbee-Hub (separat erhältlich)
Szenensteuerung	Ja, programmierbare Szenen über App
Zertifizierungen	CE, RoHS
Batteriewechsel	Vordere Abdeckung nach links schieben, durch CR2430 ersetzen
Reinigung und Pflege	Mit einem trockenen, weichen Tuch abwischen. Kein Wasser oder Reinigungsmittel verwenden
Sicherheitshinweise	Batterie ordnungsgemäß entsorgen; von Kindern fernhalten
Hersteller	Tesla Global Limited, Hongkong

Häufig gestellte Fragen - Smart Switch Quatro Battery TESLA

Wie installiere ich die Batterie zum ersten Mal?

Schieben Sie die vordere Abdeckung nach links, um sie zu öffnen. Legen Sie eine CR2430-Batterie mit der positiven Seite nach oben ein. Der Schalter verbindet sich automatisch mit dem Zigbee-Netzwerk und nimmt den normalen Betrieb wieder auf.

Wie koppele ich den Schalter mit der Tesla Smart App?

Stellen Sie zunächst sicher, dass Ihr Smartphone mit einem 2,4 GHz-Netzwerk verbunden ist. Halten Sie eine beliebige Taste 10 Sekunden lang gedrückt, bis die LED blinkt (Schnellkonfigurationsmodus). Öffnen Sie die Tesla Smart App, gehen Sie zu Ihrer Zigbee-Hub-Seite, klicken Sie auf 'Subgerät hinzufügen' und bestätigen Sie, dass die LED blinkt. Die App wird den Schalter erkennen.

Kann ich diesen Schalter ohne Zigbee-Hub verwenden?

Nein, der Tesla Smart Switch Quatro Battery benötigt einen Tesla Smart Zigbee Hub (separat erhältlich), um eine Verbindung zu Ihrem Heimnetzwerk und der App herzustellen. Ohne Hub kann er nicht fernbedient oder über Szenen gesteuert werden.

Wie lange hält die Batterie und wie tausche ich sie aus?

Die Batterie hält für bis zu 50.000 Betätigungen. Zum Austausch schieben Sie die vordere Abdeckung nach links, entfernen die alte CR2430-Batterie und legen eine neue ein. Nach dem Austausch verbindet sich der Schalter automatisch neu.

Wie setze ich den Schalter auf die Werkseinstellungen zurück?

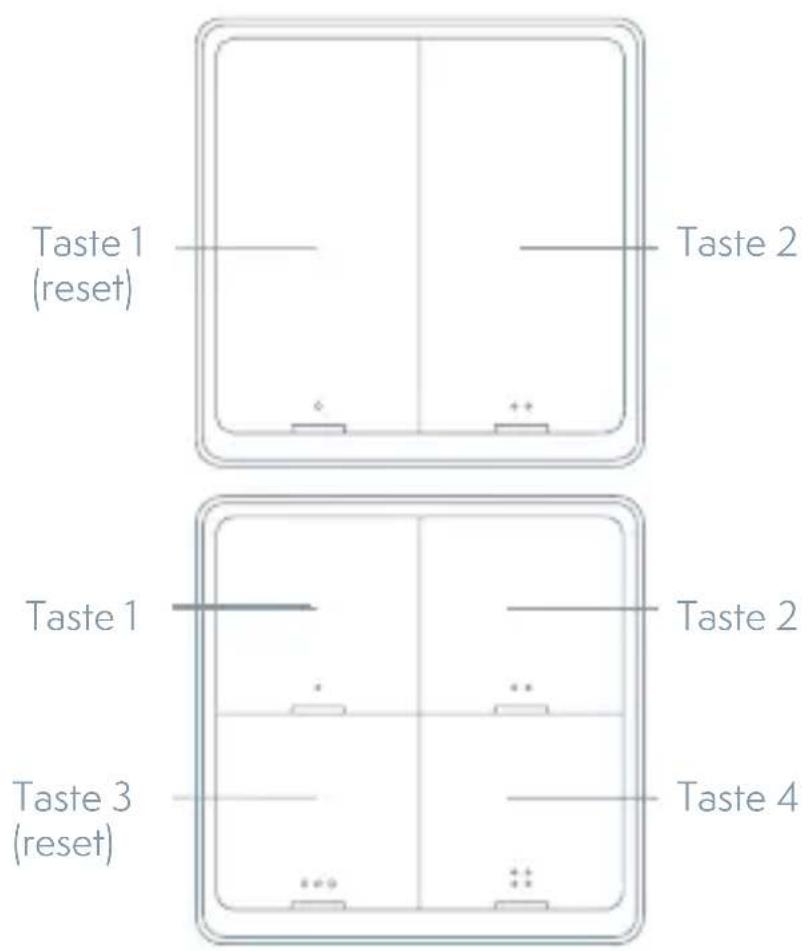

Halten Sie die Reset-Taste (befindet sich im Bereich der Taste 1/3) 10 Sekunden lang gedrückt, bis die LED blinkt. Dadurch wird der Schalter zurückgesetzt und in den Schnellkonfigurationsmodus für die Kopplung versetzt.

Kann ich den Schalter mit Sprachassistenten wie Alexa oder Google Assistant steuern?

Ja, der Schalter unterstützt Sprachsteuerung, wenn er über die Tesla Smart App in ein kompatibles Smart-Home-System integriert wird. Sie können Szenen erstellen und mit Sprachbefehlen auslösen.

Was ist die maximale Reichweite?

Die Zigbee-Kommunikation hat eine Reichweite von bis zu 25 Metern (82 Fuß) im Freien. Wände und Hindernisse können die effektive Reichweite verringern.

Wie reinige ich den Schalter?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel, da diese das Gerät beschädigen könnten.

Welche Szenen kann ich mit diesem Schalter erstellen?

Sie können jede Taste so konfigurieren, dass sie benutzerdefinierte Szenen auslöst oder mehrere Geräte über die App steuert. Zum Beispiel: Einfachklick zum Einschalten des Lichts, Doppelklick zum Aktivieren einer 'Film'-Szene oder langes Drücken zum Einstellen des Thermostats.

Ist der Schalter für den Außeneinsatz geeignet?

Der Betriebstemperaturbereich liegt bei -10°C bis 45°C und die Luftfeuchtigkeit unter 90% RH. Er ist nur für den Innenbereich bestimmt und sollte keinem Wasser oder direkter Sonneneinstrahlung ausgesetzt werden.

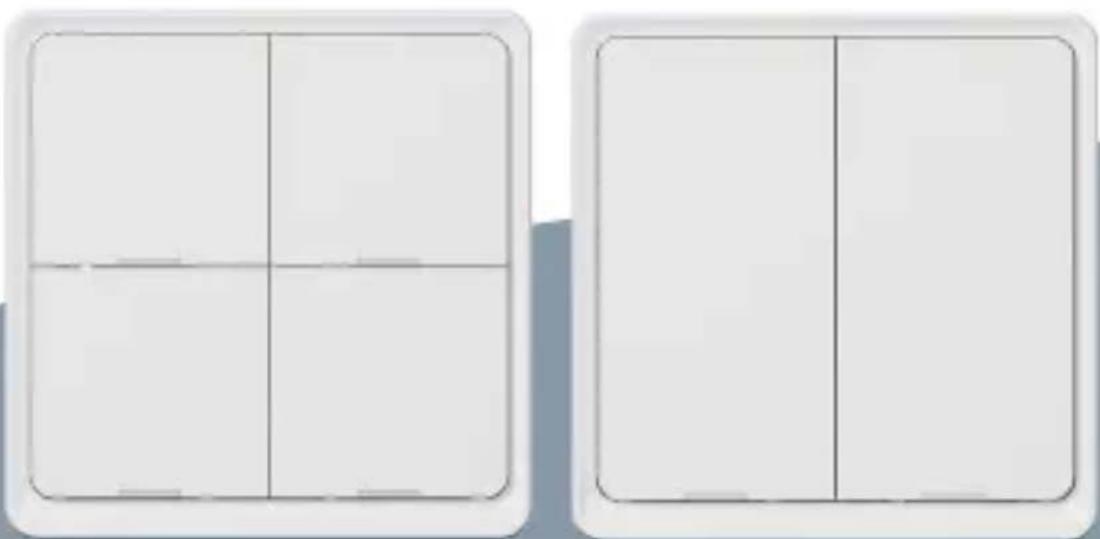

BEDIENUNGSANLEITUNG Smart Switch Quatro Battery TESLA

TSL-SWI-SCENEZG4/ TSL-SWI-SCENEZG2

TT

TESLA

• Fernbetätigung
• Stimmenbetätigung
• Unterstützung der Betätigung im Offline-Modus
• Mechanische Taste mit der LED-Hintergrundbeleuchtung

Vorstellung des Produkts

- Der smarte Umschalter der Szenen ist auf der ZigBee Technologie gegründet, die ein stabiles Netz, eine schnelle Reaktion, ein hohes Sicherungsniveau, eine große Möglichkeit zur Erweiterung und den niedrigen Energieverbrauch anbietet.

- Der smarte Umschalter der Szenen ZigBee kann mit anderen smarten Geräten genutzt werden und so verschiedene Automatisationen des Haushaltes durchführen und Szenen einstellen.

Spezifikation

Batterie: CR2430 3V DC

Kommunikation: Zigbee 3.0

Abmessungen: 86x86x13mm

Betriebsbereich: 25 m (Freiraum)

Betriebstemperatur: -10°C \~ 45°C

Betriebsfeuchtigkeit: <90%RH

Lebensdauer der Batterie: 50k Schaltzyklen

Verbindung und Betrieb

Modus der schnellen Konfiguration

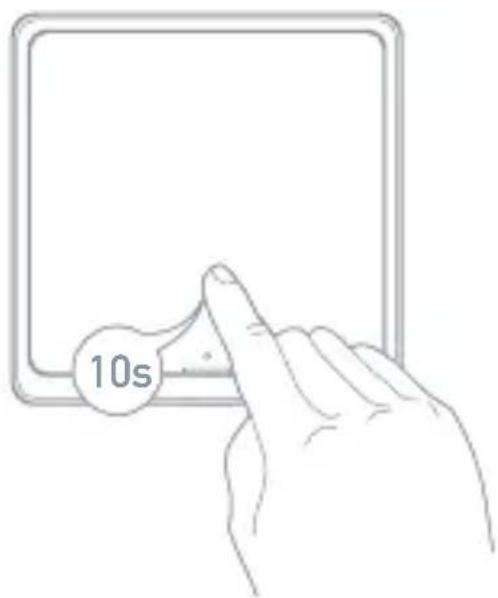

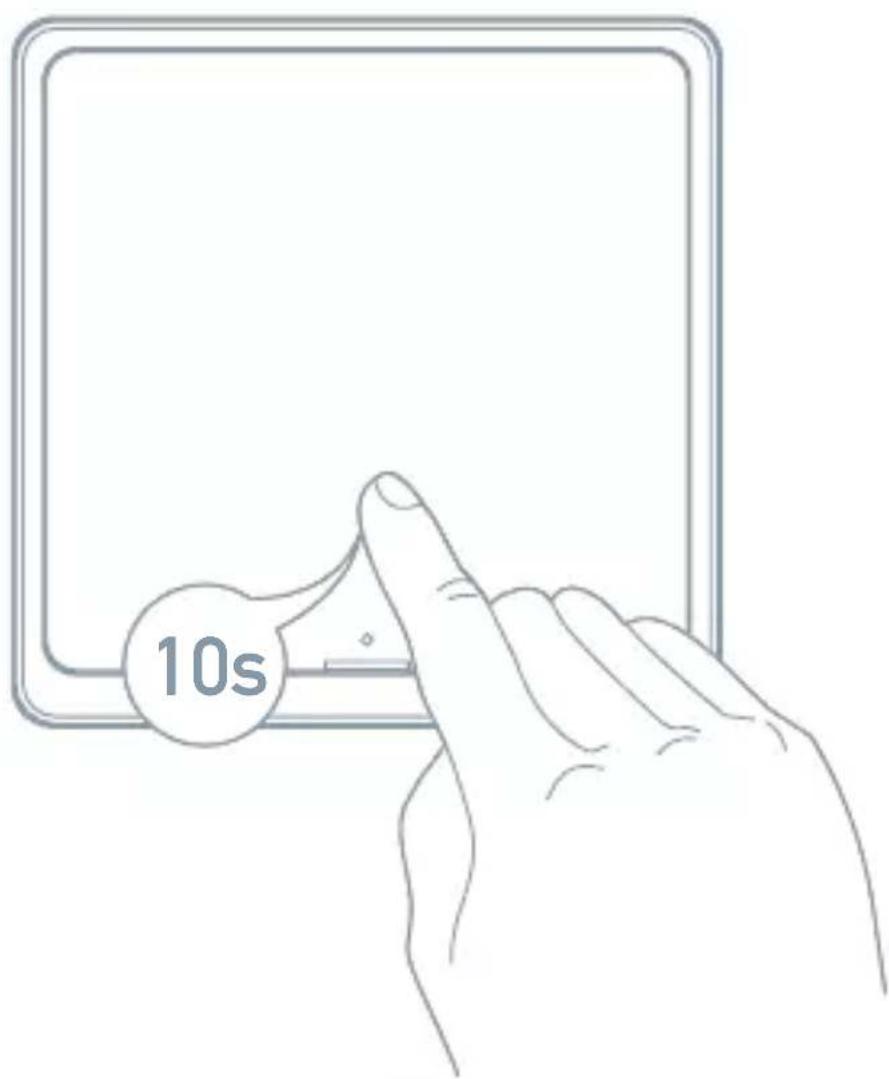

Drücken und halten Sie die Taste des Schalters für 10 Sekunden, bis die LED-Kontrollleuchte beginnt zu blinken, der Schalter wechselt in den Modus der schnellen Konfiguration.

Einlegen/Austausch der Batterien

Vor dem Gebrauch des Produkts gehen Sie nach den Weisungen vor und legen Sie die Batterien ein oder tauschen Sie sie aus.

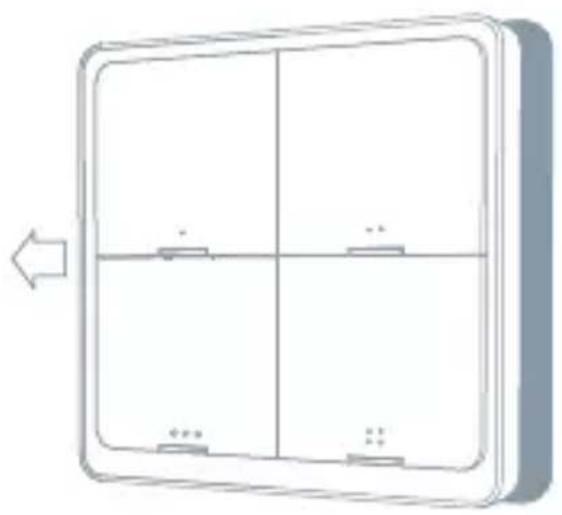

1. Schieben Sie das Frontpanel nach links und dadurch öffnen Sie es.

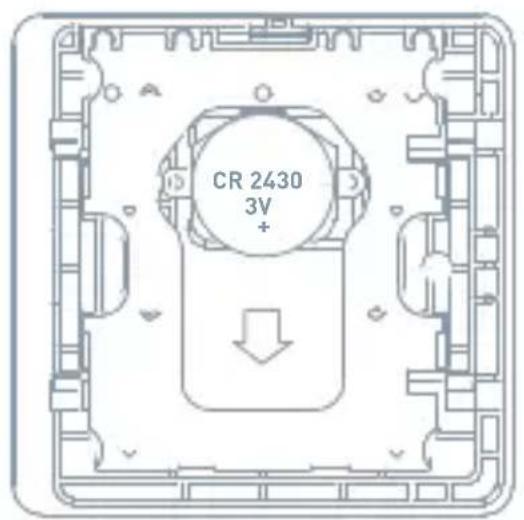

1. Nehmen Sie die alte Batterie heraus und drücken Sie nachfolgend eine neue Batterie CR2430 in den Slot hinein.

Nach dem Austausch der Batterie schließt sich der smarte Umschalter der Szenen automatisch an das ZigBee/-Netz an und wechselt in den Normal-betriebsmodus (es ist nicht nötig, irgendwelche Einstellungen in der App durchzuführen).

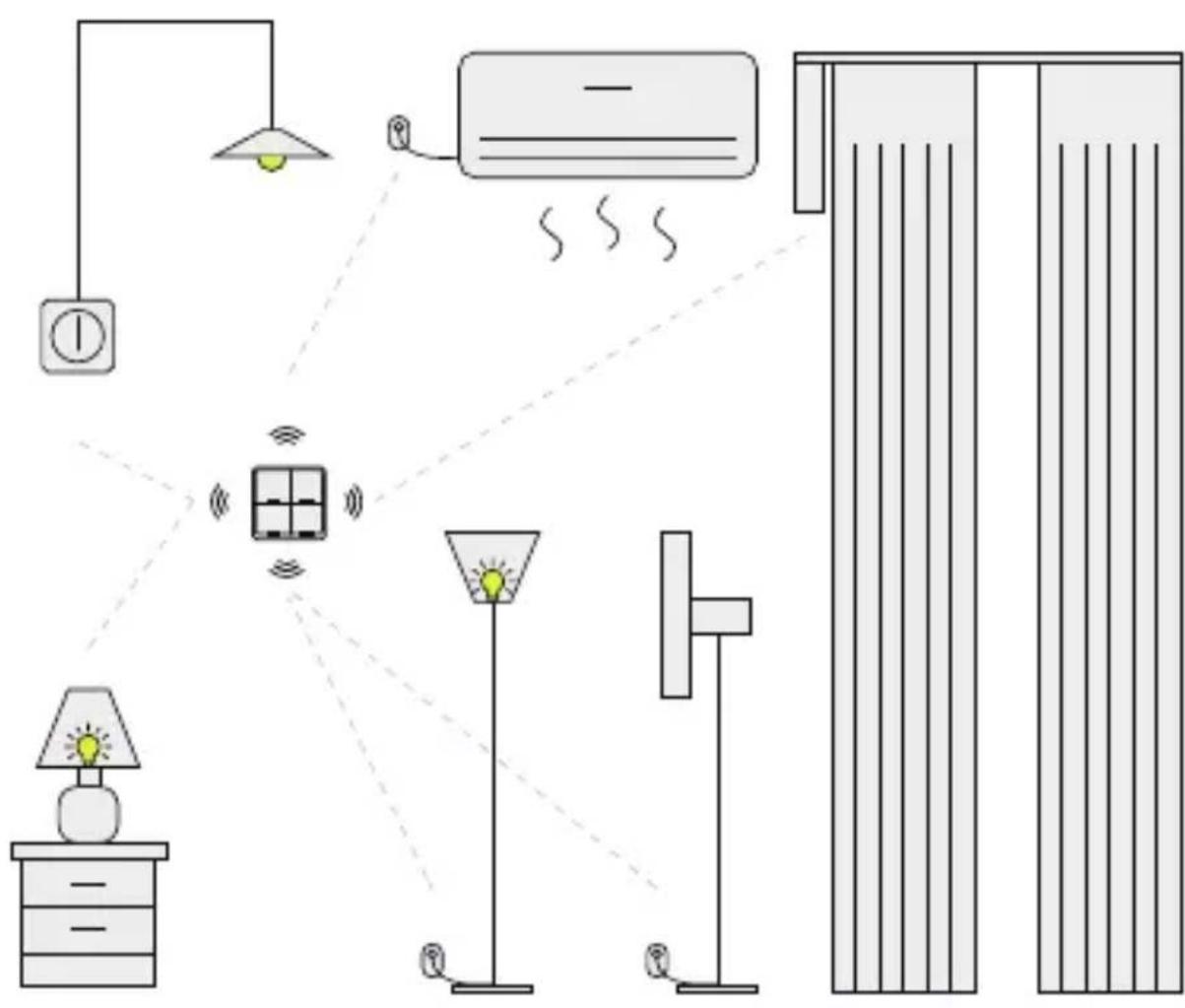

Umschalten der Szenen mit dem intelligenten Haushalt

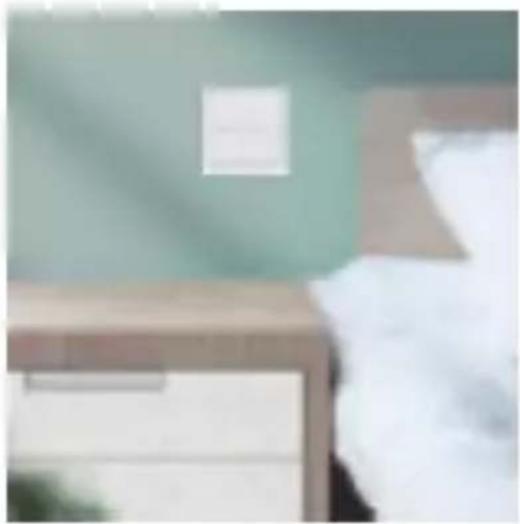

Einstellung wo immer Sie wollen

1 Vorbereitung zum Gebrauch

• Laden Sie die App Tesla Smart von Google Store oder Apple Store in Ihr Smartphone herunter.
• Vergewissern Sie sich, dass Ihr Smartphone an das 2,4GHz-Netz des Routers angeschlossen ist.

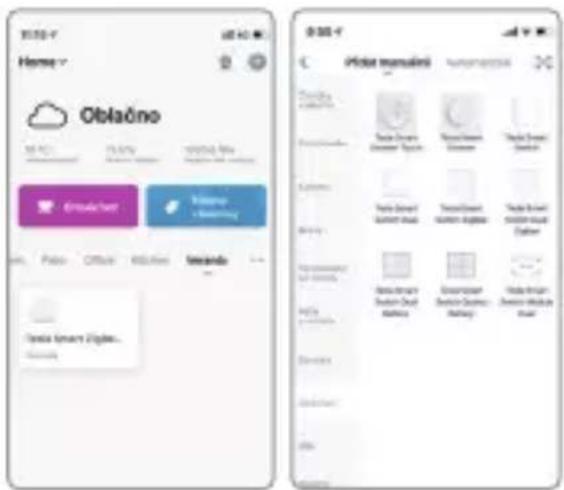

2 Fügen Sie das Gerät hinzu (ZigBee)

• Drücken und halten Sie irgendwelche Taste auf dem Schalter, das Gerät wechselt in den Modus der schnellen Konfiguration.
• Wenn Sie in den Paaring-Modus wechseln wollen, öffnen Sie die App und drücken und halten Sie irgendwelche Taste. Öffnen Sie die App und auf Seite „Tesla Smart ZigBee Hub“ („Intelligentes Tor“) klicken Sie auf „Add subdevice“ („Teilgerät hinzufügen“), „LED already blink“ („LED-Kontrollleuchte blinkt“).
• Suchen Sie das Gerät in der Nähe und wählen Sie den „Tesla Smart Switch Quatro Battery“ aus.
• Nach der erfolgreichen Hinzufügung des Geräts klicken Sie auf „DONE“ („FERTIG“).

- Nach dem erfolgreichen Netzanschluss wird die Seite des smarten Tors abgebildet, wählen Sie „Tesla Smart Switch Quatro Battery“ aus und wechseln Sie auf die Seite der Betätigung. Wählen Sie nachfolgend „Add program“ aus und wechseln Sie in den Einstellungsmodus.

- Wählen Sie „Add condition“ aus und wählen Sie die Betätigungsart, z. B. „Ein Klick“, aus. Nachfolgend wählen Sie „Aufgabe hinzufügen“ aus und wählen Sie eine konkrete Handlung aus.

- Wählen Sie das Gerät aus und führen Sie die Aktion durch.

3 Betätigen Sie den Schalter

•Betätigen Sie den Schalter mit Hilfe der App

Reset

Wenn Sie den Schalter zurücksetzen und in den Betrieb der schnellen Konfiguration wechseln wollen, drücken Sie und halten Sie die Reset-Taste für 10 Sekunden.

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Tesla Global Limited, dass der Funkanlagentyp ESW-0ZBA-EU der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc

Konnektivität: ZigBee IEEE 802.15.4

Frequenzband: 2.400 - 2.480 GHz

Max. Sendeleistung. (EIRP): < 20 dBm
