TSL-SWI-WIFI1 - Schalter TESLA - Kostenlose Bedienungsanleitung

Produkttyp	Intelligenter Schalter
Modell	TSL-SWI-WIFI1
Marke	Tesla
Abmessungen (H x B x T)	86 x 86 x 37,5 mm
Gewicht	ca. 100 g
Eingangsleistung	200–240 V AC, 50/60 Hz
Ohmsche Last	INC 3•300W, LED 5•300W
Kommunikation	WiFi 2,4 GHz IEEE 802.11b/g/n
Standby-Leistung	≤0,5 W
Betriebstemperatur	-10°C bis 45°C
Luftfeuchtigkeit Betrieb	<90%
Lebensdauer	50.000 Mal
Funktionen	Sprachsteuerung, APP-Fernsteuerung, Smart Home Automatisierung, geräuschloser Schalter mit LED-Anzeige
Installation	Erfordert Neutralleiter, Wandmontage, geeignet für 1/2/3-fach Dosen
Wartung & Reinigung	Mit einem trockenen, weichen Tuch reinigen. Kein Wasser oder Reinigungsmittel verwenden.
Sicherheit	Stromschlaggefahr – Schalten Sie den Schutzschalter vor der Installation aus. Beauftragen Sie im Zweifel einen qualifizierten Elektriker.
Ersatzteile & Reparierbarkeit	Keine Ersatzteile aufgeführt; bei Service wenden Sie sich an den Hersteller. Nicht vom Benutzer wartbar.
Allgemeine Informationen	Kompatibel mit der Tesla Smart App. Zurücksetzen durch 5 Sekunden langes Drücken der Taste. Maximale Reichweite 25 m vom Router.

Häufig gestellte Fragen - TSL-SWI-WIFI1 TESLA

Warum schaltet sich der Schalter nicht ein?

Der intelligente Schalter benötigt einen Neutralleiter. Stellen Sie sicher, dass Ihr Elektrokasten einen Neutralleiter hat. Andernfalls funktioniert der Schalter nicht.

Wie verbinde ich den Schalter mit der Tesla Smart App?

Laden Sie die Tesla Smart App aus Ihrem App Store herunter. Stellen Sie sicher, dass Ihr Telefon mit einem 2,4 GHz WiFi Netzwerk verbunden ist. Öffnen Sie die App, tippen Sie auf '+', wählen Sie Schalter dann Tesla Smart Schalter und folgen Sie den Anweisungen in der App.

Was bedeutet die LED-Anzeige?

Weiße LED aus: Schalter aus; Weiße LED an: Schalter an; Weiße LED blinkt: Schnellkonfigurationsmodus; Grüne LED an: Schalter aus; Grüne LED aus: Schalter an.

Wie setze ich den Schalter zurück?

Halten Sie die Schaltertaste für 5 Sekunden gedrückt, bis die LED zu blinken beginnt. Dies setzt das Gerät zurück und wechselt in den Schnellkonfigurationsmodus.

Was ist die maximale Steuerungsentfernung?

Der Schalter sollte sich innerhalb von 25 Metern Ihres WiFi-Routers oder Gateways befinden. Wände und Materialien können die Reichweite beeinträchtigen – passen Sie die Position des Routers nach Bedarf an.

Funktioniert der Schalter, wenn das WiFi getrennt ist?

Wenn das Netzwerk getrennt ist, blinkt die LED. Lokale manuelle Steuerung funktioniert weiterhin, aber App-Steuerung und intelligente Funktionen sind nicht verfügbar.

Kann ich den Schalter mit Amazon Alexa oder Google Home verwenden?

Ja, der Schalter unterstützt Sprachsteuerung über intelligente Assistenten, wenn er über die Tesla Smart App integriert ist. Folgen Sie dem Einrichtungsassistenten für Sprachassistenten in der App.

Was soll ich tun, wenn die App das Gerät nicht findet?

Stellen Sie sicher, dass Ihr Telefon und das Gerät mit dem gleichen 2,4 GHz WiFi verbunden sind. Überprüfen Sie, ob sich der Schalter im Pairing-Modus befindet (LED blinkt). Prüfen Sie auf Signalstörungen und halten Sie das Gerät während der Einrichtung in der Nähe des Routers.

Wie reinige ich den Schalter?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel, um Schäden zu vermeiden.

Ist eine professionelle Installation erforderlich?

Aufgrund der Stromschlaggefahr empfehlen wir, einen qualifizierten Elektriker mit der Installation zu beauftragen. Schalten Sie den Schutzschalter aus, bevor Sie an der Verkabelung arbeiten.

BEDIENUNGSANLEITUNG TSL-SWI-WIFI1 TESLA

(Nullleiter erforderlich)

BEGLEITER DURCH DEN SCHNELLSTART

• Stimmenbetätigung / Betätigung mittels einer App
• Automatisierung des intelligenten Haushalts durch einige Geräte
• Schalter mit der LED-Anzeige

Vorstellung des Produkts

Smarte Schalter sind für Elektrogeräte geeignet, wie Leuchten, Lüfter, Vorhänge usw. sind, die an das Netz angeschlossen sind, die man mittels der Stimmenbefehle und der App betätigen kann. Sie verfügen über verschiedene Sensoren, mithilfe deren der Benutzer die Automatisierung des Haushalts einfach erreicht.

Spezifikation

Aufgenommene Leistung: 200~240V AC 50/60Hz
Widerstandsbelastung: INC 3•300W, LED 5•300W
Kommunikation (erreichbar für das ausgewählte Modell) :	WiFi 2.4G
Aufgenommene Leistung im Bereitschaftsmodus:	≤0.5W
Betriebstemperatur: -10°C ~ 45°C
Betriebsfeuchtigkeit: <90%
Lebensdauer: 50 000 Schaltzyklen
Abmessungen: 86x86x37.5mm

Produktbeschreibung

Einschalten/Ausschalten-Taste

Zustand der Kontrollleuchte

Lichtfarbe Schalterzustand Lichtzustand

Weif3 OFF Ausgeschalteter Schalter

Grün ON Ausgeschalteter Schalter

Packungsinhalt

Notwendige Werkzeuge

Schraubenzieher

Flacher Schraubenzieher

Spannungsprüfer

Ca. 30 Minuten Ihrer Zeit zur Installation
und zur Einstellung des Schalters.

Installation

Die Installation dieses Produktes erfordert die Manipulierung mit der Kabelleitung mit der Spannung von 100-240 Volt. Halten Sie die beschriebenen Schritte konsequent ein. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektroinstallateur. Sichern Sie, dass alle Arbeiten im Einklang mit den entsprechenden örtlichen und nationalen Vorschriften durchgeführt werden.

1 Schalten Sie den Schutzschalter aus

Schalten Sie den Schutzschalter aus und testen Sie die Leistung mittels des Spannungsprüfers.

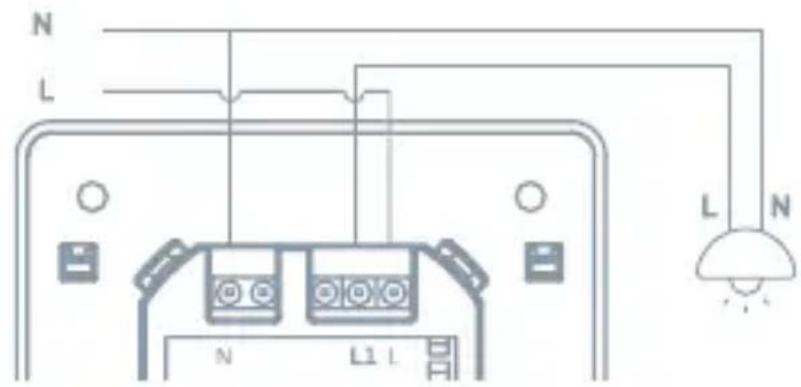

2 Schaltschema

1 GANG

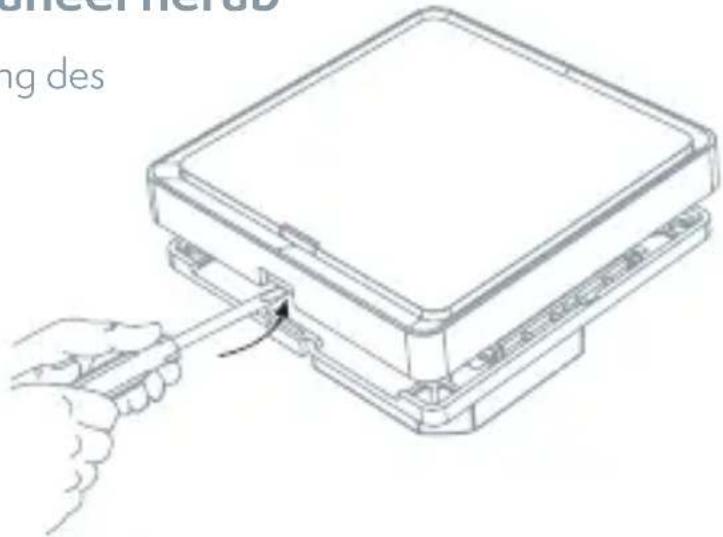

Nehmen Sie das Paneel herab

Nehmen Sie die Abdeckung des Schalterpaneels herab.

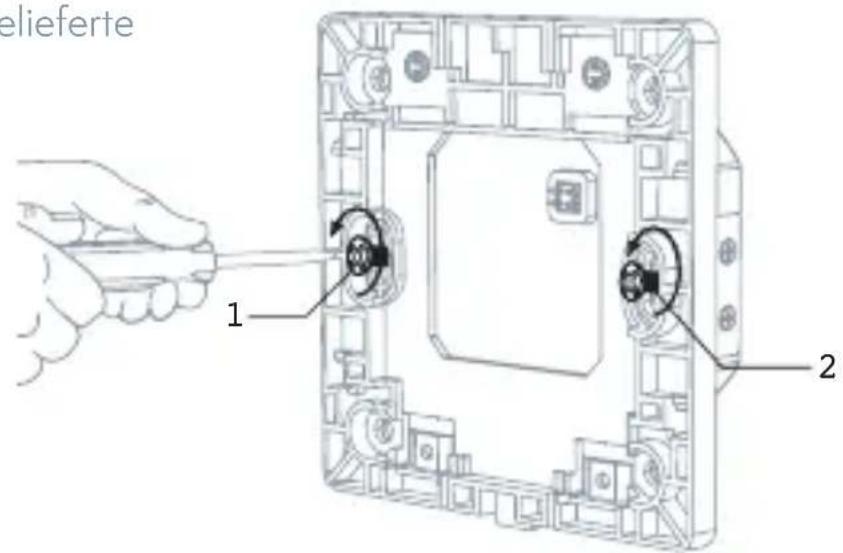

4 Installieren Sie den Schalter

Verwenden Sie mitgelieferte Schrauben.

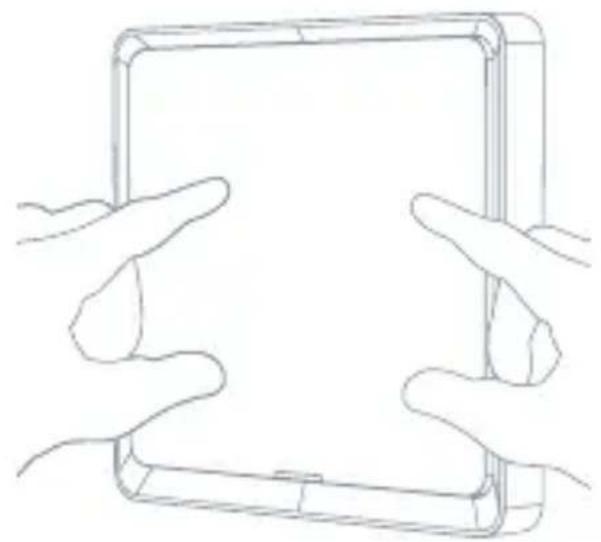

5 Befestigen Sie die Wandplatte

Schließen Sie den Adapter an den Schalter mit Hilfe der mitgelieferten Schrauben an und schnappen Sie es an die Wandplatte auf.

6 Schalten Sie die Einspeisung

Schalten Sie die Einspeisung auf dem Schutzschalter ein.

Benutzung der App

1 Vorbereitung zum Gebrauch

• Laden Sie die App Tesla Smart von Google Store oder Apple Store in Ihr Smartphone herunter.
• Vergewissern Sie sich, dass Ihr Smartphone an das 2,4GHz-Netz des Routers angeschlossen ist.

2 Anschluss der Einrichtung

• Öffnen Sie die App Tesla Smart Smaund Klicken Sie auf „Add device“ („Einrichtung hinzufügen“).
• Wählen Sie „Switches“ - Tesla Smart Switch
• Folgen Sie den Anweisungen, die Sie Schritt für Schritt ausführen, indem Sie das Gerät einsetzen

3 Betätigen Sie den Schalter

- Betätigen Sie den Schalter mit Hilfe der App

Problemlösung

1. Es ist nicht möglich, den Schalter einzuschalten. Smart Schalter müssen vom Nullleiter eingespeist werden. Wenn der Schalter an den Nullleiter nicht angeschlossen ist, kann er nicht funktionieren.
2. Das Produkt kann an die App nicht angeschlossen werden. Vergewissern Sie sich, dass Ihr Mobiltelefon und das Gerät (Tore) an demselben Wi-Fi-Netz angeschlossen sind und dass sich die Geräte im Paaring-Modus befinden. Überprüfen Sie die Qualität des Kommunikationssignals des Geräts.
3. Von welchem Abstand kann das Produkt betätigt werden? Vergewissern Sie sich, dass die Entfernung zwischen dem Produkt und dem Wi-Fi-Router oder dem Tor nicht 25 Meter überschreitet. Wenn das Material und die Stärke der Wand die Kommunikation beeinflussen, empfehlen wir, die Anbringung des Wi-Fi-Routers oder des Tors zu ändern oder die Anzahl der Wi-Fi-Router oder der Tore zu erhöhen und so eine normale Kommunikation des Produkts zu sichern.
4. Wird der Schalter auch nach der Abtrennung vom Netz funktionieren? Im Falle der Abtrennung vom Netz beginnt die Zustandskontrollleuchte zu blinken. In diesem Fall werden die sämtlichen Betätigungselemente der App, die intelligente Durchschaltung und andere Netzfunktionen nicht funktionieren, aber die lokale Betätigung wird nicht beeinflusst.

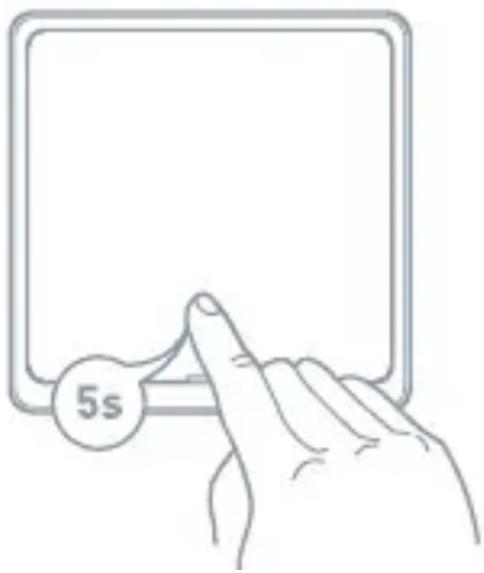

Reset

Wenn Sie den Schalter zurücksetzen und in den Betrieb der schnellen Konfiguration wechseln wollen, drücken Sie und halten Sie die Taste des Schalters für 5 Sekunden.

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Tesla Global Limited., dass der Funkanlagentyp ESW-1WAA-EU, ESW-2WAA-EU, der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc

Konnektivität: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Frequenzband: 2.400 - 2.4835 GHz

Max. Sendeleistung. (EIRP): < 20 dBm

Produzent

Tesla Global Limited
