ZDF3020X - Mosogatógép ZANUSSI - Ingyenes használati útmutató

Termék típusa	Mosogatógép
Márka	Zanussi
Modell	ZDF3020X
Méretek (Sz x Ma x Mé)	60 x 85 x 61 cm
Elektromos csatlakozás	220-240 V, 50 Hz, 10 A
Kapacitás	12 teríték
Víznyomás	0,5 - 8 bar (0,05 - 0,8 MPa)
Mosási programok	AUTO, Intenzív (70°C), ECO (50°C), Előmosás (hideg), 90 perc (65°C)
Speciális funkciók	Multi-tabletta, Késleltetett indítás (1-19 óra)
Jelzőlámpák	Mosási fázis, szárítási fázis, só, öblítőszer
Beépítési típus	Szabadon álló vagy beépíthető (a fedlap eltávolításával)

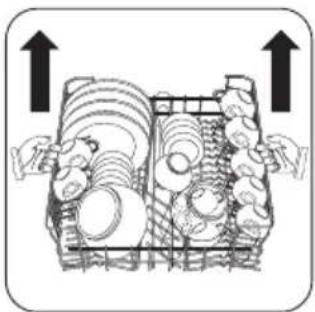

Felső kosár max. magassága	20 cm (felső pozíció) / 31 cm (alsó pozíció)
Energiafogyasztás (ECO program)	1,0 - 1,1 kWh
Vízfogyasztás (ECO program)	13 - 15 liter
Program időtartama (ECO)	90 - 120 perc
Szűrőrendszer	Hármas (A, B, C szűrők)
Tartozékok	Állítható felső kosár, alsó kosár, evőeszköztálca
Biztonság	Árvízvédelmi rendszer, gyermekzár (ajtózár)
Karbantartás	A szűrők és a szórókarok rendszeres tisztítása

Gyakran ismételt kérdések - ZDF3020X ZANUSSI

Hogyan válasszam ki a megfelelő mosási programot?

Forgassa el a programválasztó gombot addig, amíg a jelző a kívánt programra nem mutat a panelen. A programtáblázat segítségével válassza ki a legmegfelelőbbet az edények típusához és a szennyeződés mértékéhez.

Mit tegyek, ha a gép nem tölt vizet és a 10-es hibakódot mutatja?

Ellenőrizze, hogy a vízcsap nyitva van-e és nincs-e eltömődve. Tisztítsa meg a bemeneti tömlő szűrőjét. Győződjön meg arról, hogy a tömlő nincs megtörve vagy összenyomva.

Hogyan használjam a Multi-tabletta funkciót?

Nyomja meg a Multi-tabletta gombot a program indítása előtt. Bekapcsoláskor a készülék automatikusan beállítja a só és az öblítőszer adagolását a kombinált tablettákhoz.

Hogyan állítsam be a vízlágyítót?

Állítsa be a vízlágyítót manuálisan (kapcsoló) és elektronikusan (a Start/Mégse gombbal) a régiója vízkeménységének megfelelően. Lásd a keménységi táblázatot a kézikönyvben.

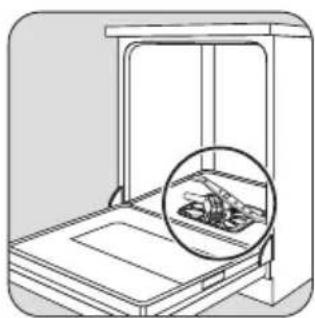

Hogyan tisztítsam a szűrőket?

Kapcsolja ki a gépet, vegye ki az A, B és C szűrőket, és mossa el őket folyó víz alatt. Szerelje vissza helyesen, ügyelve arra, hogy a lapos szűrő a vezetők alá kerüljön.

Mit jelent a 20-as hibakód?

Azt jelzi, hogy a gép nem ürít. Ellenőrizze, hogy a mosogató szifonja nem tömődött-e el, és hogy a leeresztő tömlő nincs megtörve vagy összenyomva.

Hogyan állítsam be az öblítőszer adagolását?

Az adagolás elektronikusan szabályozott. Kikapcsolt készüléknél tartsa lenyomva a Start/Mégse gombot, és forgassa el a választót az első programig. Nyomja meg a gombot a szint (1-6) megváltoztatásához.

Hogyan pakoljam be helyesen az edényeket?

Helyezze az üreges darabokat nyílással lefelé, kerülje az egymáshoz érést, és az evőeszközöket a saját kosarába tegye. Győződjön meg arról, hogy a szórókarok szabadon foroghatnak.

Hogyan aktiváljam a késleltetett indítást?

Válassza ki a programot, nyomja meg a Késleltetett indítás gombot a kívánt óraszámig (1-19), majd nyomja meg a Start/Mégse gombot. A visszaszámlálás megkezdődik.

Mit tegyek, ha az edények nem száradnak meg rendesen?

Ellenőrizze, hogy az öblítőszer-tartály tele van-e, és növelje az adagolást. A program végén hagyja résnyire nyitva az ajtót a jobb szárítás érdekében.

HASZNÁLATI ÚTMUTATÓ ZDF3020X ZANUSSI

HU Használati útmutató 20

Biztonsági információk ____ 20
Kezelőpanel 21
Mosogatóprogramok ____ 23
Az első használat előtt 24
A vízlágyító beállítása ____ 24
Speciális só használata ____ 26
Az öblítőszer használata 26
Evőeszközök és edények
bepakolása 27
Mosogatószer használata ____ 29

Multitab funkció ____ 30
Mosogatóprogram kiválasztása és elindítása 31
Ápolás és tisztítás ____ 32
Mit tegyek, ha... 33
Müszaki adatok ____ 35
Környezetvédelmi tudnivalók ____ 36
Üzembe helyezés ____ 36
Vízhálózatra csatlakoztatás ____ 37
Elektromos csatlakoztatás ____ 37

A változtatások jogát fenntartjuk

Biztonsági információk

Saját biztonsága és a készülék helyes üzemeltetése érdekében az üzembe helyezés és a használat előtt figyelmesen olvassa el ezt a kézikönyvet. Az utasítást mindig tartsa a készülékkel együtt, még ha áthelyezi vagy eladja is azt. A felhasználóknak teljesen tisztában kell lenniük a készülék működésével és biztonsági jellemzőivel.

Rendeltetésszerű használat

• A készüléket kizárólag háztartási célú használatra tervezték.
• A készüléket csak mosogatógépben tisztítható háztartási edények tisztítására használja.
• Ne tegyen oldószereket a készülékbe. Robbanásveszély.
• A késeket és minden más, szúrós hegyű eszközt hegyével lefele az evőeszközko-sárba helyezze. Ha nem, tegye vízszintes helyzetben a felső kosárba.
• Csak mosogatógépekhez való márkás termékeket (mosogatószer, só, öblítőszer) használjon.
• Ha a készülék működése közben kinyitja az ajtót, forró gőz távozhat. Égési sérülés veszélye!
• Ne vegyen ki edényeket a mosogatógépből a mosogatóprogram vége előtt.

• Amikor a mosogatóprogram befejeződött, a húzza ki a hálózati dugaszt az aljzatból, és zárja el a vízcsapot.

• A készülékeket kizárólag szakképzett szervizműszerész javíthatja. Csak eredeti pótalkatrészeket használjon.

• A sérülések és a készülék károsodásának megelőzése érdekében ne javítsa saját maga a készüléket. Mindig forduljon a helyi márkaszervizhez.

Általános biztonság

• A készüléket csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) nem használhatják. A biztonságukért felelős személynek felügyeletet és a készülék használatára vonatkozó útmutatást kell biztosítania számukra.
• Tartsa be a mosogatószer gyártójától kapott biztonsági utasításokat a szemek, a száj és a torok sérüléseinek megelőzése érdekében.
• Ne igya meg a mosogatógépből származó vizet. A mosogatógépben mosogatószermaradványok rakódhatnak le.
• A sérülések megelőzése érdekében, valamint hogy ne botoljon meg a nyitott ajtóban, mindig zárja be az ajtót, amikor nem használja a készüléket.
• Ne üljön vagy álljon rá a nyitott ajtóra.

Gyermekbiztonság

• Csak felnőttek használhatják a készüléket. Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a készülékkel
• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek!
• Minden mosogatószert tartson biztonságos területen. Ne hagyja, hogy a gyermekék hozzáérjenek a mosogatószerekhez.
• A gyermekeket tartsa távol a készüléktől, amikor az ajtaja nyitva van.

Üzembe helyezés

• Győződjön meg arról, hogy a készülék nem sérült meg a szállítás közben. Ne csatlakoztasson sérült készüléket. Szükség esetén forduljon a szállítóhoz.
• Az első használat előtt távolítson el minden csomagolóanyagot.

• Az elektromos szerelést szakképzett és illetékes személynek kell elvégeznie.

• A vízvezeték-szerelést szakképzett és illetékes személynek kell elvégeznie.

• Ne változtassa meg a műszaki specifikációkat, illetve ne módosítsa a készüléket. Személyi sérülés és a készülék károsodásának veszélye.

- Ne használja a készüléket:

– ha a hálózati kábel vagy a vízcsövek sé- rültek,
– vagy ha a kezelőpanel, a munkafelület vagy a lábazat oly módon sérült, hogy a készülék belső oldala hozzáférhető.
Forduljon a helyi szervizközponthoz.

- Ne fúrja ki a készülék oldalait, nehogy megsérüljenek a hidraulikus és elektromos alkatrészek.

Vigyázat Gondosan tartsa be az elektromos és vízvezetékcsatlakoztatásra vonatkozó utasításokat.

Kezelőpanel

1 Programválasztó gomb
2 Start/Törlés gomb
3 Multitab gomb
4 Késleltetett indítás gomb
5 Digitális kijelző
6 Jelzőfények
7 Programjelző
8 Ki állás

Jelzőfények
Mosogatási fázis	A mosogatási fázis jelzőfénye felgyullad, amikor mosogatási fázis vagy az öblítési fázis fut.
Szárítási fázis	A szárítási fázis jelzőfénye felgyullad, amikor a szárítási fázis fut.
Multitab	A multitab jelzőfény felgyullad, amikor multitab funkció aktív.
Só 1)	A só jelzőfény felgyullad, amikor fel kell tölteni a sótartályt. Lásd a "Speciális só használata" c. fejezetet.Miután feltöltötte a sótartályt, a só jelzőfény néhány óráig még to-vább világít. Ez nincs semmilyen nem kívánatos hatással a készülék működésére.
Öblítőszer 1)	Az öblítőszer jelzőfény felgyullad, amikor fel kell tölteni az öblítő-szert. Lásd az "Öblítőszer használata" c. fejezetet.

1) Amikor a sótartály és/vagy az öblítőszer-adagoló üres, a megfelelő jelzőfények nem gyulladnak fel, amíg a mosogatóprogram üzemel.

Programválasztó gomb

- A készülék bekapcsolásához vagy egy mosogatóprogram beállításához forgassa el a programválasztó gombot az óramutató járásával megegyező vagy azzal ellenkező irányban. A programgombon lévő programjelzőnek egyeznie kell a kezelőpanelen lévő mosogatóprogramok egyikével. Ha a programjelző egy mosogatóprogramra mutat, a digitális kijelzőn megjelenik a program időtartama. Ha a programjelző egy nem mutat mosogatóprogramra, a digitális kijelzőn két vízszintes sáv látható.

- A készülék kikapcsolásához forgassa el a programválasztó gombot addig, amíg a programjelző a ki jelzésre nem mutat.

A programválasztó gombot a következő műveletekre használja:

– A vízlágyító beállítása. Lásd "A vízlágyító beállítása" c. fejezetet.

– Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása. Lapozza fel a "Multitab funkció" c. fejezetet.

Start/Törlés gomb

A start/törlés gombot a következő műveletekre használja:

• Mosogatóprogram indítása. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.
• Egy folyamatban lévő mosogatóprogram törlése. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.
• A vízlágyító szintjének beállítása. Lásd "A vízlágyító beállítása" c. fejezetet.
• Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása. Lásd a "Multitab funkció" c. fejezetet.

Multitab gomb

Nyomja meg ezt a gombot a multitab funkció bekapcsolásához/kikapcsolásához. Lásd a "Multitab funkció" c. fejezetet.

Késleltetett indítás gomb

Használja a késleltetett indítás gombot a mosogatóprogram indításának 1 és 19 óra közötti időtartammal való késleltetéséhez. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.

Digitális kijelző

A kijelző a következőket mutatja:

- A vízlágyító beállított szintje.

• Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása (csak, ha a multitab funkció be van kapcsolva),
• Program időtartama.
• A program végéig hátralévő idő.
• A mosogatóprogram végén a digitális kijelzőn egy nulla jelenik meg.
• Az órák száma a késletett indítás során.
• Hibakódok.

Beállítási üzemmód

A készüléknek beállítási módban van, amikor:

• Egy vagy több fázisjelzőfény világít.
• A program időtartama villog a digitális kijelzön.

A készüléknek beállítási módban kell lennie a következő műveleteknél:

– Mosogatóprogram beállítása.
– A vízlágyító szintjének beállítása.
– Az öblítőszer-adagoló bekapcsolása/ki-kapcsolása.

A készüléknek nincs beállítási módban, amikor:

• Egy vagy több fázisjelzőfény világít.
• A program időtartama nem villog. Ilyen esetben törölje a programot a beállítási üzemmódba való visszatéréshez. Lásd a "Mosogatóprogram beállítása és elindítása" c. fejezetet.

Mosogatóprogramok

Mosogatóprogramok

Program és a programválasztó gomb helyzete	Szennyezettség mértéke	Töltet típusa Program leírása
AUTO1)	Bármely Edények, evőesz-közök, lábasok és fazekak	ElőmosogatásFőmosogatás max. 45 °C-on vagy 70 °C-on1 vagy 2 közbenső öblítésBefejező öblítésSzárítás
	Erősen szennyezett Edények, evőesz-közök, lábasok és fazekak	ElőmosogatásFőmosogatás max. 70 °C-on2 közbenső öblítésBefejező öblítésSzárítás
ECO2)	Normál szennye-zettségű	Edények és evőeszközök
	Bármely Részleges töltet(később ki lesz egészítve a nap so-rán).	1 hideg öblítés (az ételmaradványok rászáradásának meg-előzésére).Nem szükséges mosogató-szer ehhez a programhoz.
Program és a programvá-lasztó gomb helyzete	Szennyezettség mértéke	Töltet típusa Program leírása
3)	Mérsékelten vagy enyhén szennyezett	Edények és evőeszközök

1) Az Auto mosogatóprogram során az edények szennyeződésének meghatározása az alapján történik, hogy mennyire zavaros a víz. A program időtartama és a fogyasztási értékek változhatnak. Ez attól függ, hogy a készülék tele van vagy sem, valamint függ az edények szennyezettségének mértékétől. A készülék automatikusan beállítja a víz hőmérsékletét a főmosogatás alatt.
2) Tesztprogram a bevizsgáló intézetek számára. A tesztadatokat lásd a mellékelt külön füzetben.
3) Ez egy tökéletes napi program egy nem teljes töltet elmosogatásához. Ideális egy 4 személyes család számára, amely csak a reggeli és a vacsora edényeit és evőeszközeit kívánja betölteni.

Fogyasztási értékek

Program	Időtartam (perc) 1)	Energia (kWh) Víz (liter)
AUTO	- 1,1-1,7 11-22
	- 1,6-1,8 22-24
ECO	- 1,0-1,1 13-15
	- 0,1 4
	- 0,9 9

1) A digitális kijelző a program időtartamát mutatja.

A víz nyomása és hőmérséklete, az áramszolgáltatás ingadozásai és az

edények mennyisége módosíthatja ezeket az értékeket.

Az első használat előtt

Az eljárás egyes lépéseihez olvassa el a következő utasításokat:

1. Ellenőrizze, hogy a vízlágyító szintje megfelelő-e a vízkeménységnek az adott körzetben. Szükség esetén állítsa be a vízlágyítót.
2. Töltse fel a sótartályt speciális sóval.
3. Az öblítőszer-adagolót töltse fel öblítőszerrel.

4. Pakolja be az evőeszközöket és edényeket a mosogatógépbe.

5. Állítsa be a töltet és a szennyeződés tí- pusának megfelelő mosogatóprogramot.

6. Töltse a helyes mennyiségű mosogató-szert a mosogatószer-tartályba.
7. Indítsa el a mosogatóprogramot.

Ha kombinált mosogatószer-tablettákat használ ("3 az 1-ben", "4 az 1-ben", "5 az 1-ben" stb.), lapozza fel a "Multitab funkció" c. fejezetet.

A vízlágyító beállítása

A vízlágyító eltávolítja az ásványi anyagokat és sókat a szolgáltatott vízből. Az ásványi

anyagok és sók rossz hatással lehetnek a készülék működésére.

A vízkeménységet különböző mértékegységekkel mérik:

- Német fok (dH°).

- Francia fok (°TH).

- mmol/l (millimol per liter, a vízkeménység nemzetközi mértékegysége).

- Clarke.

Állítsa be a vízlágyítót a körzetében meglévő vízkeménységnek megfelelően. Szükség esetén kérjen tájékoztatást a helyi vízműtől.

1) Nem szükséges só használata.

i Manuálisan és elektronikusan kell beál-lítania a vízlágyítót.

Manuális beállítás

A készülék gyárilag a 2. pozícióba van beál-lítva.

Állítsa a kapcsolót 1. vagy 2. állásba.

Elektronikus beállítás

A vízlágyító gyárilag az 5. szintre van beál-lítva.

i A készüléket ki kell kapcsolni.

1. Tartsa lenyomva a start/törlés gombot. Forgassa el a programválasztó gombot az óramutató járásával ellentétes irányban, amíg a programjelző meg nem egyezik a kezelőpanelen lévő első mosogatóprogrammal.
2. Engedje fel a start/törlés gombot, amikor a digitális kijelző az aktuális beállítást mutatja.

Példák:

- 5. szint = 5 L

- 10. szint = 10 L

1. A vízlágyító szintjének módosításához nyomja meg a start/törlés gombot. A gomb minden egyes megnyomásával a szint növekszik.

2. Forgassa a programválasztó gombot ki állásba a művelet mentéséhez.

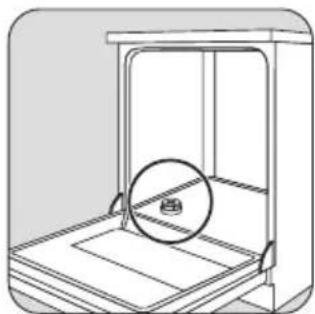

Speciális só használata

! Figyelem Csak mosogatógéphez ajánlott speciális sót használjon. A mosogatógépekhez nem alkalmas sótípusok használata károsíthatja a tönkreteheti a vízlágyítót.

Töltsön 1 liter vizet a sótartályba (csak az első üzemeltetés-nél).

i Normális jelenség, ha a só betöltésekor víz folyik ki a sótartályból.
i Ügyeljen arra, hogy ne legyen sószemcsék a sótartályon kívül. A tartályon maradó só egy idő után átmarja a tartályt. Ajánlatos azonnal elindítani egy mosogatóprogramot, miután feltöltötte a sótartályt. Ezzel megelőzi a kiszóródott só miatti korróziót.

Amikor elektronikus módon a vízlágyítót az 1. szintre állítja, a só jelzőfény nem világít to-vább.

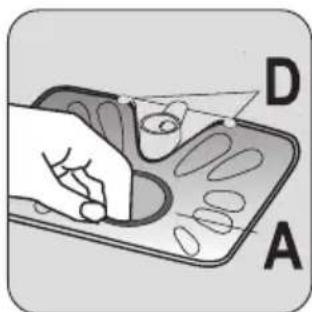

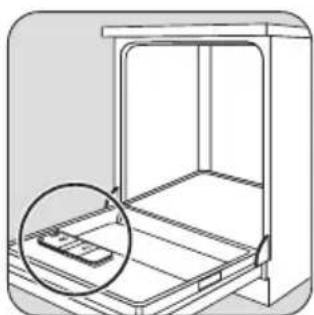

Az öblítőszer használata

Figyelem Csak mosogatógépekhez való márkás öblítőszert használjon.

Hajtsa végre ezeket a lépéseket az öblítőszer-adagoló feltöltéséhez:

Figyelem Az öblítőszer-adagolóba ne töltsön más terméket (pl. mosogató-gép-tisztítószert, folyékony mosogató-szert). A készülék károsodásának veszé-lye.

Az öblítőszer-adagolás beállítása

Az öblítőszer beállí- tótárcsája gyárilag a 3. pozícióba van be- állítva.

Az adagolás növeléséhez vagy csök-kentéséhez lásd a "Mit tegyek, ha..." c. szakaszt.

Evőeszközök és edények bepakolása

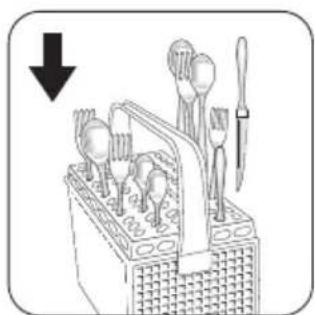

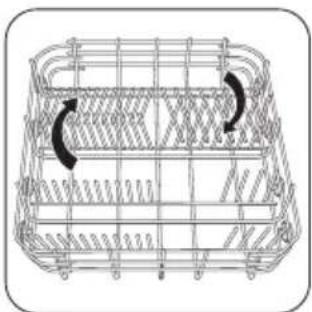

Hasznos javaslatok és tanácsok

! Figyelem A készüléket csak mosogatógépben tisztítható háztartási edényekhez használja.

Ne használja a készüléket olyan tárgyak tisz-títására, amelyek felszívják a vizet (szivacs, konyharuhák stb.).

• Az evőeszközök és edények bepakolása előtt hajtsa végre ezeket a lépéseket:
• Távolítson el minden ételmaradékot és hulladékot.
  – Lazítsa fel a lábasokban leégett ételmaradékokat.

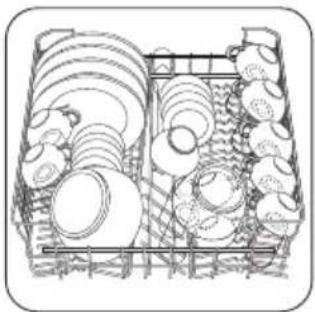

- Az evőeszközök és edények bepakolásakor hajtsa végre ezeket a lépéseket:

– Az üreges tárgyakat (pl. csészék, poharak és lábasok) nyilásukkal lefele tegye be.

– Ügyeljen arra, hogy víz ne gyüljön össze a tartályban vagy valamilyen mélyedésben.

– Ügyeljen arra, hogy az evőeszközök és az edények ne legyenek egymásba téve.

– Ügyeljen arra, hogy az evőeszközök és az edények ne fedjenek el más evőeszközöket és edényeket.

– Ügyeljen arra, hogy a poharak ne érje- nek más poharakhoz.
– A kisebb tárgyakat az evőeszköz-kosárba helyezze.

- A műanyag és a nem tapadós bevonatú edényeken vízcseppek maradhatnak. A műanyag darabok nem száradnak olyan jól, mint a porcelán- és acéltárgyak.

- A könnyű darabokat a felső kosárba helyezze. Ügyeljen arra, hogy a darabok ne mozogjanak.

! Figyelem A mosogatóprogram elindítása előtt győződjön meg arról, hogy a szórókarok szabadon mozognak.

Vigyázat Mindig csukja be az ajtót a be-vagy kipakolás befejezése után. A nyitott ajtó veszélyes lehet.

A tálalóedényeket és a nagy fedőket az alsó kosár széle körül helyezze el.

Az alsó kosárban található akasztósor lefektethető, ami lehetővé teszi lábasok, fazekak és tá- lak bepakolását.

Az evőeszközrács használata. Ha az evőeszközök mérete nem engedi meg az evőeszközrács használatát, távolítsa el.

Úgy rendezze el a darabokat, hogy a víz minden felületet elérhessen.

A hosszabb dara- bokhoz hajtsa fel a pohártartókat.

i A tányérokat a felső kosár hátulsó részébe helyezze. Döntse előrefele őket.

A felső kosár magasságának beállítása Ha nagyméretű tányérokat pakol az alsó ko- sárba, először helyezze át a felső kosarat a felső állásba.

Az edények maximális magassága felső kosár alsó kosár

Felső állás 20 cm 31 cm

Alsó állás 24 cm 27 cm

A felső kosár felső állásba való áthelyezéséhez hajtsa végre a következő lépéseket:

1. Ütközésig húzza ki a kosarat.
2. Óvatosan emelje fel a két oldalát, amíg a mechanika engedi, és a kosár stabilan áll.

A felső kosár alsó állásba való áthelyezéséhez hajtsa végre a következő lépéseket:

1. Ütközésig húzza ki a kosarat.

2. Óvatosan emelje a két oldalát felfele.

3. Tartsa a mechanikát, és hagyja lassan lesüllyedjen.

Figyelem

- Ne emelje vagy engedje le a kosarat csak az egyik oldalánál.

- Ha a kosár felső állásban van, ne tegyen poharakat a pohártartókra.

Mosogatószer használata

Csak mosogatógépben való használatra alkalmas mosogatószereket (por, folyadék vagy tabletta) használjon.

Tartsa be a csomagoláson feltüntetett adatokat:

A környezet védelme érdekében ne használjon a helyes mennyiségnél több mosogatószert.

• A gyártó által ajánlott adagolás.
• Tárolási ajánlások.

Töltse fel mosogató- szerrel a mosogató- szer-tartályt ( A).

Ha előmosogatási fázissal rendelkező mosogatóprogramot használ, öntse a többi mosogatószert az előmosogatási mosogatószer-rekeszbe ( B).

5

i A különböző mosogatószer-márkák különböző idő alatt oldódnak fel. Egyes mosogatószer-tabletták nem nyújtják a legjobb tisztítási eredményeket a rövid mosogatóprogramok alatt. Mosogatószer-tabletták használata esetén hosszú mosogatórogramokat használjon, hogy a mosogatószer teljesen eltávolításra kerüljön.

A multitab funkció kombinált mosogatószertablettákhoz használható.

Ezek a tabletták vegyszereket tartalmaznak, így mosogatószer, öblítőszert és speciális sót. A tabletták egyes típusai más vegyszereket is tartalmazhatnak.

Ellenőrizze, hogy ezek a tabletták alkalmasak-e a helyi vízkeménységhez. Olvassa el a gyártó utasításait.

Amikor beállítja a multitab funkciót, az mindaddig bekapcsolva marad, amíg ki nem kapcsolja.

A multitab funkció automatikusan leállítja az öblítőszer és a só betöltését. Az öblítőszer jelzőfény és a só jelzőfény egyaránt inaktív. A multitab funkció használatakor a program időtartama meghosszabbodhat.

i A multitab funkciót a mosogatóprogram indítása előtt kapcsolja be vagy ki.

A multitab funkciót nem lehet be- vagy kikapcsolni a mosogatóprogram működése közben. Törölje a mosogatóprogramot, majd állítsa be ismét a programot.

A multitab funkció bekapcsolása:

Hajtsa végre ezeket a lépéseket, ha a szárítási eredmények nem kielégítőek:

• Nyomja meg a multitab gombot. A multitab jelzőfény felgyullad.
  A multitab funkció kikapcsolása:

• Nyomja meg a multitab gombot. A multitab jelzőfény kialszik.

• Az öblítőszer-adagolót töltse fel öblítőszerrel.

• Kapcsolja be az öblítőszer-adagolót.
• Állítsa az öblítőszer adagolását 2. pozícióba.
• Csak olyankor lehet az öblítőszer-adagolót be- vagy kikapcsolni, amikor a multitab funkció be van kapcsolva.

Az öblítőszer-adagoló bekapcsolása/kikapcsolása:

i A készüléket ki kell kapcsolni.

1. Tartsa lenyomva a start/törlés gombot. Forgassa el a programválasztó gombot az óramutató járásával ellentétes irányban, amíg a programjelző meg nem egyezik a kezelőpanelen lévő első mosogatóprogrammal.
2. Engedje fel a start/törlés gombot, amikor a kijelző a vízkeménységi szintet mutatja.
3. Forgassa el a programválasztó gombot az óramutató járásával ellentétes irányban, amíg a programjelző a kezelőpanelen lévő második mosogatóprogramra nem mutat.
4. A digitális kijelző az öblítőszer-adagoló aktuális beállítását mutatja.

0d

Öblítőszer-adagoló kikapcsolva

Id

Öblítőszer-adagoló bekapcsolva

1. A beállítás módosításához nyomja meg a start/törlés gombot. A digitális kijelző az új beállítást mutatja.
2. Forgassa a programválasztó gombot ki állásba a művelet mentéséhez.

i Ismét normál mosogatószer használatához:

1. Kapcsolja ki a multitab funkciót.
2. Töltse fel a sótartályt és az öblítőszeradagolót.
3. Állítsa a vízkeménység beállításét a legmagasabb szintre.
4. Hajtson végre egy mosogatóprogramot edények nélkül.
5. Állítsa be a vízlágyítót a körzetében meg- lévő vízkeménységnek megfelelően.
6. Állítsa be az öblítőszer adagolását.

Hajtsa végre ezeket a lépéseket a mosogatóprogram beállításához és elindításához:

1. Zárja be az ajtót.

2. Forgassa el a programválasztó gombot a mosogatóprogram beállításához. Lásd a "Mosogatóprogramok" c. fejezetet.

- A mosogatóprogramban szereplő fázisjelzőfény vagy fázisjelzőfények felgyullad(nak). - A program időtartama villog a digitális kijelzőn.

1. Nyomja be a start/törlés gombot.

– A mosogatóprogram automatikusan elindul.

- Amikor a program elindul, csak a folyamatban lévő fázis jelzőfénye világít. A program időtartama folyamatos fényel világít.

Amikor a mosogatóprogram fut, nem lehet módosítani a programot. Törölje a mosogatóprogramot.

Vigyázat Csak szükség esetén szakítsa meg vagy törölje a mosogatóprogramot.

! Figyelem Óvatosan nyissa ki az ajtót. Forró gőz csaphat ki.

Mosogatóprogram megszakítása

Nyissa ki az ajtót.

• Leáll a program. Zárja be az ajtót.

- A program a megszakítási ponttól folytatódik.

Mosogatóprogram törlése

- Tartsa lenyomva a start/törlés gombot. - A digitális kijelzön a program időtartama villog. - Egy vagy több fázisjelzőfény világít. A mosogatóprogram törlésre került. Ekkor a következő lépéseket hajthatja végre:

1. Kapcsolja ki a készüléket.
2. Állítson be egy új mosogatóprogramot.

Töltse fel mosogatószerrel a mosogató- szer-tartályt, mielőtt beállít egy új mosoga- tóprogramot.

Mosogatóprogram beállítása és elindítása késleltetett indítással

1. Állítson be egy mosogatóprogramot.

2. Nyomja meg a késleltetett indítás gombot, amíg a kijelző a mosogatóprogram szükséges késleltetett indítását nem mutatja. A késleltetett indítás időtartama villog a digitális kijelzön.

3. Nyomja be a start/törlés gombot.

4. A késleltetett indítás visszaszámlálása megkezdődik.
5. A mosogatóprogram fázisjelzőfényei kialszanak.
6. A digitális kijelzön a késleltetett indítás időtartama folyamatos fénnyel látható.

Amikor a visszaszámlálás befejeződött, a mosogatóprogram automatikusan elindul. A folyamatban lévő fázis fázisjelzőfénye felgyullad.

i Ne nyissa ki az ajtót a visszaszámlálás alatt, hogy megelőzze a visszaszámlálás megszakítását. Amikor ismét becsukja az ajtót, a visszaszámlálás a megszakítási ponttól folytatódik.

A késleltetett indítás törlése

1. Tartsa lenyomva a start/törlés gombot.
2. A fázisjelzőfény vagy fázisjelzőfények felgyullad(nak).

3. A digitális kijelzön a mosogatóprogram időtartama felgyullad.

4. A mosogatóprogram elindításához nyomja meg a start/törlés gombot.

A mosogatóprogram vége

Kapcsolja ki a készüléket ilyen feltételek mellett:

• A készülék automatikusan leáll.
• A digitális kijelzön egy nulla jelenik meg.
  • A fázisok jelzőfényei kialszanak.

A jobb szárítási eredmények érdekében hagyja résnyire nyitva az ajtót néhány percig, mielőtt kipakolja az edényeket.

Hagyja lehülni az edényeket, mielött kipakolná a készülékböl. A forró edények könnyebben megsérülnek.

Készenléti mód

Ha nem kapcsolja ki a készüléket a mosogatóprogram befejezésekor, a készülék auto-

Ápolás és tisztítás

matikusan készenléti üzemmódba lép. A készenléti üzemmód csökkenti az energiafogyasztást.

Három perccel a program vége után az össze jelzőfény kialszik, és a digitális kijelzőn egy vízszintes csík látható.

Nyomjon meg egy gombot a program végi üzemmódba való visszatéréshez.

Vigyázat Kapcsolja ki a készüléket tisztítás előtt.

A szűrők tisztítása

Fontos Ne használja a készüléket a szűrők nélkül. Ügyeljen arra, hogy a szűrők beszerelése helyes legyen. A nem megfelelő beszerelés nem kielégítő mosogatási eredményeket és a készülék sérülését okozhatja.

Az A, B és C szűrőt alaposan tisztítsa meg folyó víz alatt.

A B és C szűrő eltávolításához forgassa el a fogantyút az óramutató járásával ellentétes irányba 1/4 fordulattal.

Vegye ki az A jelű lapos szűrőt a készülék aljából.

5

Tegye vissza a lapos szüröt (A) a készülék aljába. He-lyezze be a lapos szüröt megfelelően a két vezetőelem (D) alá.

Tegye a szűrőrend- szert a helyére. A szűrőrendszer rete- szeléséhez forgassa el a fogantyút az óra- mutató járásával megegyező irányba, amíg a helyére nem kattan.

Fontos Ne távolítsa el a szórókarokat.

Ha a szórókarok furatai eltömödnének, a szennyeződés megmaradó részét fogpiszkálóval távolítsa el.

Külső tisztítás

A készülék és a kezelőpanel külső felületét nedves puha ruhával törölje át. Csak semleges mosogatószert használjon. Ne használjon súrolószert, súrolószivacsot vagy oldószereket (acetont, triklóretilént stb.).

Fagyveszély

Figyelem Ne helyezze üzembe a készüléket olyan helyen ahol a

hőmérséklet 0 °C alatt van. A gyártó nem felel a fagy okozta kárért.

Ha nem lehetséges, ürítse ki a készüléket, és csukja be az ajtaját. Válassza le a befolyócsövet, és távolítsa el a vizet a befolyócsőből.

Mit tegyek, ha...

A készülék nem indul el, vagy működés közben leáll.

Ha hiba történik, először próbálja meg saját maga megoldani a problémát. Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a szervizközpont-hoz.

Figyelem Kapcsolja ki a készüléket, mielőtt elvégezné az alább javasolt elhárítási lépéseket.

Hibakód és hiba Lehetséges ok és megoldás
a digitális kijelzőn,10 láthatóA mosogatógép nem tölt be vizet	A vízcsap eltömődött vagy elvízkövesedett.Tisztítsa ki a vízcsapot.A vízcsap el van zárva.Nyissa ki a vízcsapot.Eltömődött a befolyócső szűrője.Tisztítsa meg a szűrőt.A befolyócső csatlakozása nem megfelelő. A cső össze van nyomódva vagy meg van törve.Ügyeljen rá, hogy a csatlakozás megfelelő legyen.
a digitális kijelzőn,20 láthatóA mosogatógép nem üríti ki a viz-et	A szifon eltömődött.Tisztítsa ki a szifont.A kifolyócső csatlakozása nem megfelelő. A cső össze van nyomódva vagy meg van törve.Ügyeljen rá, hogy a csatlakozás megfelelő legyen.
a digitális kijelzőn,30 láthatóA kiömlésgátló eszköz üzemel	Zárja el a vízcsapot, és forduljon a helyi szervizköz-ponthoz.

Hibakód és hiba Lehetséges ok és megoldás

A program nem indul el • A készülék ajtaja nincs becsukva. Zárja be az ajtót.

- A hálózati dugasz nincs csatlakoztatva. Csatlakoztassa a hálózathoz.

- A biztosíték kiégett az otthoni biztosítéktáblán. Cserélje ki a biztosítékot.

- Késleltetett indítás van beállítva. Törölje a késleltetett indítást a program azonnali elindításához.

Az ellenőrzés után kapcsolja ki a készüléket. Állítsa a gombot ugyanarra a mosogatóprogramra, mint a meghibásodás előtt.

A program a megszakítási ponttól folytatódik. Ha a meghibásodás ismét jelentkezik, forduljon a márkaszervizhez.

Ha a kijelzön a táblázatban nem ismertetett hibakód látható, forduljon a szervizközpont-hoz.

Ezek az adatok szükségesek a gyors és helyes segítségnyújtáshoz:

- Modell (Mod.)

- Termékszám (PNC)

- Sorozatszám (S.N.)

Ezeket az adatokat lásd az adattáblán. Írja le ide a szükséges adatokat:

A modell leírása: ......

Termékszám: ......

Sorozatszám: ......

A mosogatás eredménye nem kielégítő

Az edények nem tiszták • A kiválasztott mosogatóprogram nem alkalmas a töltet és a szennyeződés típusára. • A kosarak helytelenül vannak megtöltve, és így a víz nem tud minden felületet elérni. • A szórókarok nem forognak szabadon a töltet helytelen elrendezése miatt. • A szűrők szennyezettek, vagy nincsenek megfelelően behelyezve. • A mosogatószer mennyisége túl kevés vagy hiányzik.

Vízkő maradványok az edényeken • A sótartály üres. • A vízlágyító rossz szintre van beállítva. • A sótartály kupakja nincs megfelelően lezárva.

Az edények nedvesek és homályosak • Nem használt öblítőszert. • Az öblítőszer-adagoló üres.

A poharakon és az edényeken csíkok, tejfehér foltok vagy kékes bevonat látható • Csökkentse az adagolt öblítőszer mennyiségét.

A mosogatás eredménye nem kielégítő

Vízcseppek száradásinyomai a poharakon és azedényeken

• Növelje az adagolt öblítőszer mennyiségét.• Lehet, hogy a mosogatószer az oka.

Műszaki adatok

Gyártó védjegye ZANUSSI
Forgalmazó Electrolux Lehel Kft. Háztartási	Készülékek,1142 Budapest, Erzsébet kir.-né út 87.
Típusazonosító ZDF3020
Energiahatékonysági osztály (skála A-tól G-ig, ahol A - hatékonyabb: G - kevésbé haté-kony)	A
A szabvány ciklus gyártó általi megnevezése, amelyre a címkén és az adatlapon talál-ható információ vonatkozik	ECO
Energiafelhasználás a szabvány ciklust alapul véve (a tényleges energiafelhasználás függ a készülék használatának a módjától) (kWh)	1,05
Tisztítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)	A
Szárítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb)	A
A mosogatógép befogadó képessége szab-ványos teríték esetén	12 személyes
Vízfelhasználás a szabvány ciklus alapján (liter)	13
Szabvány ciklus programideje (perc) 160
Átlagos becsült évi energia- és vízfelhasználás 220 ciklusra kifejezve (kWh / liter)	231/2860
Szabvány ciklus alatti zajszint Db(A) 47
Méretek Szélesség (cm)	60
Magasság munkafelülettel (cm)	85
Max. mélység (cm)	61
Összteljesítmény (W) 2200
Hálózati víznyomás	0,5
Minimum (bar) - Maximum (bar)	8

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Üzembe helyezés

Vigyázat Ügyeljen arra, hogy az üzembe helyezés alatt a hálózati dugaszt leválassza a fali aljzatról.

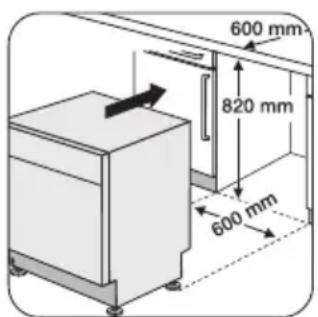

Beépítés munkafelület alá

A készüléket vízcsap és lefolyó közelében helyezze el. Távolítsa el a készülék munkafelületét mosogató vagy konyhai munkapult alá történő beszereléshez. Ügyeljen arra, hogy a mélyedés méretei megegyeznek a megadott méretekkel.

1

A csomagolóanyagok környezetbarátak és újrahasznosíthatóak. A műanyag komponensek azonosítását a jelölések biztosítják, pl. >PE<, >PS< stb. A csomagolóanyagokat a megfelelő hulladékgyűjtő konténerbe helyezze.

! Vigyázat A készülék hulladékba helyezéséhez következők szerint járjon el:

• Húzza ki a csatlakozódugót a konnektor-ból.
• Vágja el a hálózati tápkábelt és a hálózati dugaszt, és helyezze a hulladékba.
• Helyezze hulladékba az ajtózárat. Ez megakadályozza, hogy a gyermekek bezárják magukat a készülékbe, és veszélyeztessék saját életüket.

Szerelje fel a készülékhez tartozó munkafelületet a készülékre, ha a mosogatógépet szabadon álló készülékként kívánja használni.

A szabadon álló készüléknél a talapzat nem állítható.

A készülék vízszintbe állítása

Ügyeljen arra, hogy készülék az ajtó megfelelő záródása és szigetelése érdekében vízszintbe legyen állítva. Ha a készülék szinte-zése helyes, az ajtó nem ütközik a készülék egyik oldalához sem. Ha az ajtó nem záródik megfelelően, az állítható lábak ki-, illetve

becsavarásával állítsa vízszintbe a készüléket.

Vízhálózatra csatlakoztatás

Befolyócső

A készüléket melegvíz-vezetékhez (max. 60°) vagy hidegvíz-vezetékhez csatlakoztatja.

Ha a meleg víz alternatív energiaforrásokból származik, amelyek inkább környezetbará-tak (pl. a napelemes panelek és a szélener-gia), akkor használja a melegvíz-vezetéket az energiafogyasztás csökkentése érdeké-ben.

Csatlakoztassa a befolyócsövet egy 3/4"-os külső csavarmenetes vízcsaphoz.

Figyelem Ne használja egy régebbi készülék csatlakozócsövét.

A víznyomásnak a határértékeken belül kell lennie (lásd a "Műszaki adatok" c. fejezetet). Győződjön meg arról, hogy a helyi vízmű a körzet átlagos hálózati víznyomását biztosít- ja-e.

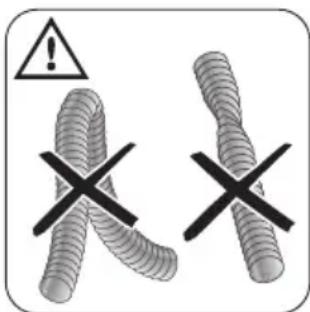

Ügyeljen arra, hogy ne legyenek törések a befolyócsövön, és hogy a befolyócső nincs összenyomva vagy összegubancolódva. Forgassa el a befolyócsövet a beszerelési igényeknek megfelelően az ellenanya segítségével balra vagy jobbra. Rögzítse megfelelően az ellenanyát a vízszivárgás megelőzése érdekében.

Figyelem Ne csatlakoztass a

készüléket új vezetékekre vagy hosszú ideig nem használt vezetékekre. Hagyja a vizet folyni néhány percig, és azután csatlakoztassa a befolyócsövet.

Kifolyócső

Csatlakoztassa a ki- folyócsőt a lefolyó- szifonhoz.

A belső átmérője nem lehet kisebb a cső átmérőjénél.

Ha a kifolyócsövet egy mosogató alatti szifonhoz csatlakoztatja, távolítsa el a műanyag membránt (A). Ha nem távolítja el a membránt, az ételmaradék a lefolyószifon eltömődését okozhatja.

Figyelem A vízszivárgás elkerülése érdekében győződjön meg arról, hogy a vízcsatlakoztatások szorosan meg vannak húzva.

Elektromos csatlakoztatás

Vigyázat A gyártó nem visel

felelősséget, ha nem tartja be ezeket a

biztonsági óvintézkedéseket.

Földelje a készüléket a biztonsági

óvintézkedéseknek megfelelően.

Győződjön meg arról, hogy az adattáblán feltüntetett névleges feszültség és áramtípus egyezik-e helyi áramellátás feszültségével és áramtípusával.

Mindig megfelelően felszerelt érintésbiztos aljzatot használjon.

Ne használjon elosztókat, csatlakozókat és hosszabbítókat. Tüzveszélyesek!

Ne cserélje ki saját maga a hálózati kábelt. Forduljon a márkaszervizhez.

Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen az üzembe helyezés után.

A készülék leválasztásához ne a hálózati kábelt húzza. Mindig a dugaszt húzza.

Spis treści
