Typ výrobku	Myčka nádobí
Značka	Zanussi
Model	ZDF3020X
Rozměry (Š x V x H)	60 x 85 x 61 cm
Elektrické napájení	220-240 V, 50 Hz, 10 A
Kapacita	12 sad nádobí
Tlak vody	0,5 - 8 bar (0,05 - 0,8 MPa)
Mycí programy	AUTO, Intense (70°C), ECO (50°C), Předmývání (studená), 90 min (65°C)
Speciální funkce	Multi-tablety, Odložený start (1-19 h)
Kontrolky	Fáze mytí, fáze sušení, sůl, leštidlo
Typ instalace	Volně stojící nebo vestavěný (po odstranění desky)
Maximální výška horního koše	20 cm (horní poloha) / 31 cm (dolní poloha)
Spotřeba energie (program ECO)	1,0 - 1,1 kWh
Spotřeba vody (program ECO)	13 - 15 litrů
Délka programu (ECO)	90 - 120 minut
Filtrační systém	Trojitý (filtry A, B, C)
Součástí balení	Nastavitelný horní koš, dolní koš, mřížka na příbory
Bezpečnost	Systém proti přetečení, dětská pojistka (zámek dveří)
Údržba	Pravidelné čištění filtrů a ramének postřikovačů

Často kladené otázky - ZDF3020X ZANUSSI

Jak vybrat vhodný mycí program?

Otočte volič programů tak, aby se značka shodovala s požadovaným programem na panelu. Podívejte se do tabulky programů a vyberte nejvhodnější podle typu nádobí a stupně znečištění.

Co dělat, když myčka nenaplní vodu a zobrazí kód 10?

Zkontrolujte, zda je vodovodní kohoutek otevřený a není ucpaný. Vyčistěte filtr přívodní hadice. Ujistěte se, že hadice není zalomená nebo stlačená.

Jak používat funkci Multi-tablety?

Před spuštěním programu stiskněte tlačítko Multi-tablety. Když je aktivní, spotřebič automaticky upraví použití soli a leštidla pro kombinované tablety.

Jak nastavit změkčovač vody?

Nastavte změkčovač vody ručně (přepínačem) a elektronicky (tlačítkem Start/Zrušit) podle tvrdosti vody ve vaší oblasti. Podívejte se do tabulky tvrdosti v návodu.

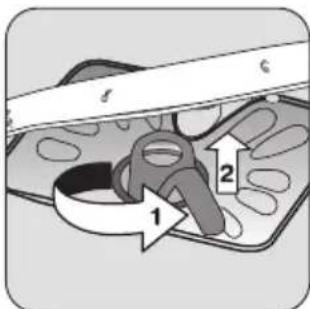

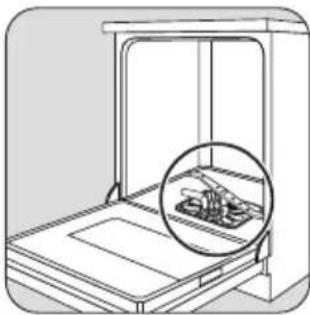

Jak vyčistit filtry?

Vypněte myčku, vyjměte filtry A, B a C a opláchněte je pod tekoucí vodou. Nasaďte je zpět správně, přičemž plochý filtr musí být pod vodítky.

Co znamená poruchový kód 20?

Znamená, že myčka nevypouští vodu. Zkontrolujte, zda není sifon dřezu ucpaný a zda odpadní hadice není zalomená nebo stlačená.

Jak nastavit dávkování leštidla?

Dávkování se nastavuje elektronicky. Při vypnutém spotřebiči držte stisknuté Start/Zrušit a otočte voličem na první program. Stisknutím tlačítka změňte úroveň (1 až 6).

Jak správně naložit nádobí?

Umístěte duté kusy otvorem dolů, zabraňte jejich vzájemnému dotyku a příbory vložte do určeného koše. Ujistěte se, že se raménka postřikovačů mohou volně otáčet.

Jak aktivovat odložený start?

Vyberte program, stiskněte Odložený start, dokud se nezobrazí požadovaný počet hodin (1-19), poté stiskněte Start/Zrušit. Začne odpočítávání.

Co dělat, když nádobí není dobře vysušené?

Zkontrolujte, zda je zásobník leštidla plný a zvyšte dávkování. Po skončení programu nechte dveře pootevřené pro lepší sušení.

NÁVOD K OBSLUZE ZDF3020X ZANUSSI

CS Návod k použití 2

Bezpečnostní informace ____
Ovládací panel 3
Mycí programy ____ 5
Před prvním použitím ____ 6
Nastavení změkčovače vody ____ 6
Použití soli do myčky ____ 7
Použití lešticího prostředku ____ 8
Vkládání příborů a nádobí ____ 9
Použití mycího prostředku ____ 11
Funkce Multitab 11

Zolba a spuštění mycího programu _ _ 12
Čištění a údržba 13
Co dělat, když... 15
Technické údaje 17
Poznámky k ochraně životního
prostředí ____ 17
Instalace 17
Vodovodní přípojka ____ 18
Připojení k elektrické síti ____ 19

Změny vyhrazeny

Bezpečnostní informace

Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Správné používání

• Spotřebič je určen výlučně k domácímu použití.
• Tento spotřebič používejte jen k mytí domácího nádobí určeného pro mytí v myčkách.
• Do myčky nedávejte žádná rozpouštědla. Hrozí nebezpečí výbuchu.
• Nože a další náčiní s ostrými špičkami vkládejte do košíčku na příbory špičkou dolů. Můžete je také položit vodorovně do horního koše.
• Používejte pouze značkové výrobky pro myčky (mycí prostředek, sůl, leštidlo).
• Jestliže otevřete myčku během provozu, může uniknout horká pára. Hrozí nebezpečí popálení.
• Dokud mycí cyklus neskončí, nevytahujte z myčky žádné nádobí.

• Po dokončení mycího programu vytáhněte zástrčku ze zásuvky a zavřete vodovodní kohoutek.

• Tento spotřebič smí opravovat jen autorizovaný servisní technik. Použijte výhradně originální náhradní díly.

• Nepokoušejte se opravovat spotřebič sami, mohli byste zranit a poškodit spotřebič. Vždy se obrat'te na místní servisní středisko.

Všeobecné bezpečnostní informace

• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.
• Dodržujte bezpečnostní pokyny výrobce mycího prostředku, protože mycí prostředek může způsobit popálení oči, úst a hrdla.
• Nepijte vodu z myčky. Mohou v ní být zbytky mycího prostředku.
• Když spotřebič nepoužíváte, vždy zavřete dveře, abyste se nezranili a nezakopli o otevřené dveře.
• Na otevřené dveře myčky si nesedejte, ani si na ně nestoupejte.

Dětská pojistka

- Tento spotřebič smějí používat pouze do-spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.
• Všechny mycí prostředky uložte na bezpečné místo. Nedovolte dětem, aby se dotýkaly mycích prostředku.
• Jsou-li dveře myčky otevřené, nedovolte dětem, aby se k ní přibližovaly.

Instalace

• Ujistěte se, že se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. Je-li to nutné, obrat'te se na dodavatele.
• Před prvním použitím odstraňte všechny obaly.
• Elektrickou instalaci smí provádět pouze kvalifikovaný a oprávněný elektrikář.
• Připojení k vodovodní síti smí provádět pouze kvalifikovaný a oprávněný instalatér.

- Změna technických parametrů nebo jakákoli jiná úprava spotřebiče je zakázaná. Hrozí nebezpečí poranění a poškození spotřebiče.

- Nepoužívejte spotřebič:

– pokud jsou elektrický kabel nebo vodovodní hadice poškozené,
– pokud jsou ovládací panel, horní pracovní deska nebo podstavec poškozené tak, že je vnitřek spotřebiče volně přístupný.

Obrat'te se na místní servisní středisko.

- Žádnou stěnu myčky nesmíte nikdy vrtat, abyste nepoškodili hydraulické a elektrické díly.

Upozornění Dodržujte přesně pokyny k elektrickým a vodovodním přípojkám.

Ovládací panel

1 Volič programu
2 Tlačitko Start/Zrušit
3 Tlačítko Multitab
4 Tlačítko Odložený start
5 Digitální displej
6 Kontrolky ukazatele
7 Ukazatel programů
8 Poloha Vypnuto

Kontrolky ukazatele
Fáze mytí	Kontrolka fáze mytí se rozsvítí, jestliže probíhá mycí nebo oplachovací fáze.
Fáze sušení	Kontrolka fáze sušení se rozsvítí, jestliže probíhá sušící fáze.
Multitab	Kontrolka Multitab se rozsvítí, jestliže je funkce Multitab aktivní.
Sůl 1)	Kontrolka soli se rozsvítí, jestliže je nutné doplnit zásobník na sůl.Řid'te se pokyny v části "Použití soli do myčky".Po doplnění zásobníku může kontrolka soli ještě několik hodin svítit.Na provoz myčky to nemá nežádoucí vliv.
Leštidlo 1)	Kontrolka leštidla se rozsvítí, jestliže je nutné doplnit leštidlo. Řid'te se pokyny v části "Použití leštidla".

1) Kontrolky soli a leštidla se v průběhu mycího programu nikdy nerozsvítí, i když jsou zásobníky na sůl a/nebo leštidlo prázdné.

Volič programu

• Zapnutí spotřebiče nebo nastavení mycího programu se provádí otočením voliče programu doprava nebo doleva. Ukazatel programu na voliči programů musí odpovídat požadovanému mycímu programu uvedenému na ovládacím panelu. Pokud ukazatel programu souhlasí s mycím programem, na digitálním displeji se zobrazí délka programu. Pokud ukazatel programů nesouhlasí s mycím programem, na digitálním displeji se zobrazí dvě pomlčky.
• Chcete-li myčku vypnout, otočte voličem programu tak, aby ukazatel programu odpovídal ukazateli vypnutí.
  Volič programu použijte pro tyto postupy:
  – Nastavení změkčovače vody. Řid'te se pokyny v části "Nastavení změkčovače vody".
  – Vypnutí/zapnutí dávkovače leštidla: Řid'te se částí "Funkce Multitab".

Tlačítko Start/Zrušit

Tlačitko Start/Zrušit/ použijte pro tyto postupy:

• Spuštění mycího programu. Řid'te se pokyny v části "Nastavení a spuštění mycího programu":

• Zrušení probíhajícího mycího programu. Řiďte se pokyny v části "Nastavení a spuštění mycího programu":

• Nastavení změkčovače vody. Řid'te se pokyny v části "Nastavení změkčovače vody".

• Vypnutí/zapnutí dávkovače leštidla: Řid'te se pokyny v části "Funkce Multitab".

Tlačítko Multitab

Stiskněte toto tlačítko k zapnutí funkce Multitab. Řid'te se pokyny v části "Funkce Multi-tab".

Tlačítko Odložený start

Stiskněte tlačítko Odložený start k odložení mycího programu od 1 do 19 hodin. Řid'te se pokyny v části "Nastavení a spuštění mycího programu":

Digitální displej

Na displeji se objeví:

• Nastavený stupeň změkčovače vody.
• Zapnutí/vypnutí dávkovače leštidla (pouze tehdy, je-li funkce Multitab zapnutá).
• Délka programu.
• Čas zbývající do konce programu.
• Konec mycího programu; na digitálním displeji se objeví nula.
• Počet hodin odloženého startu.
• Poruchové kódy.

Režim nastavení

Spotřebič je v režimu nastavení, když:

- Jedna nebo více kontrolek fází svítí.

• Na digitálním displeji bliká délka programu.
  Spotřebič musí být v režimu nastavení při následujících postupech:
  – Nastavení mycího programu.
  – Nastavení změkčovače vody.
  – Vypnutí/zapnutí dávkovače leštidla.

Spotřebič není v režimu nastavení, když:

- Jedna nebo více kontrolek fází svítí.

• Délka programu nebliká.

V této situaci zrušte program k návratu do režimu nastavení. Řid'te se pokyny v části "Nastavení a spuštění mycího programu":

Mycí programy

Mycí programy

Program a po-loha voliče programu	Stupeň znečištění Vhodný pro nádobí Popis programu
AUTO1)	Jakýkoli Nádobí, příbory,hrnce a pánve		PředmytíHlavní mytí až do 45 °C nebo 70 °C1 nebo 2 průběžné oplachyZávěrečný oplachSušení
	Velmi znečištěné Nádobí, příbory,hrnce a pánve		PředmytíHlavní mytí až do 70°C2 průběžné oplachyZávěrečný oplachSušení
ECO2)	Normálně znečiště-né	Nádobí a příbory Předmytí	Hlavní mytí až do 50°C1 průběžný oplachZávěrečný oplachSušení
	Jakýkoli Částečná náplň (kpozdějšímu doplně-ní během dne).		1 studený oplach (aby se zbytky jídel neslepily dohromady).K tomuto programu není nut-né přidávat mycí prostředek.
3)	Normálně nebo leh-ce znečištěné	Nádobí a příbory Hlavní mytí až do 65°CZávěrečný oplach

1) Během automatického mycího programu se stupeň znečištění nádobí zjišťuje podle míry zakalenosti vody. Délka programu, spotřeby vody a energie se mohou změnit. Tyto hodnoty závisí na tom, zda je spotřebič plný úplně nebo jen částečně a na stupni znečištění nádobí. Spotřebič automaticky upraví teplotu vody během hlavního mytí.

2) Testovací program pro zkušebny. Údaje z testování najdete v přiloženém letáku.

3) Dokonalý denní program určený pro mytí v pouze částečně naplněné myčce. Ideální pro čtyřčlennou rodinu, kdy je potřeba umýt jen nádobí a příbory ze snídaně a večeře.

Údaje o spotřebě

Program	Délka (v minutách)1)	Energie (v kWh) Voda (v litrech)
AUTO	- 1,1-1,7 11-22
	- 1,6-1,8 22-24
ECO	- 1,0-1,1 13-15
	- 0,1 4
	- 0,9 9

1) Na digitálním displeji se zobrazuje délka mycího programu.

i Tyto hodnoty se mohou měnit v závislosti na tlaku a teplotě vody, na kolísání napětí v síti a na množství nádobí.

Před prvním použitím

Řid'te se zvláštními pokyny pro každý krok postupu:

1. Zkontrolujte, zda nastavení změkčovače vody odpovídá tvrdosti vody v místě bydliště. Je-li to nutné, změkčovač vody seřidte.
2. Naplňte zásobník na sůl solí pro myčky.
3. Naplňte dávkovač leštidla lešticím prostředkem.
4. Vložte do myčky nádobí a příbory.

Nastavení změkčovače vody

Změkčovač vody slouží k odstranění minerálů a solí z přiváděné vody. Minerály a soli totiž mohou mít nežádoucí účinky na provoz myčky.

Tvrdost vody se označuje v těchto ekvivalentních stupních tvrdosti:

• Německé stupně (dH°),
• Francouzské stupně (°TH),

1. Nastavte správný mycí program pro daný druh nádobí a stupeň znečištění.
2. Naplňte dávkovač mycího prostředku správným množstvím mycího prostředku.
3. Spust'te mycí program.

Použijete-li kombinované mycí tablety (3 v 1, 4 v 1, 5 v 1 apod.), řdte se pokyny v části "Funkce Multitab".

• mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody),
• Clarkovy stupně.

Seřid'te změkčovač vody na základě tvrdosti vody v bytě. V případě potřeby se obrat'te na místní vodárenský podnik.

Tvrdost vody Nastavení tvrdosti vody
°dH °TH	mmol/l Clarkovy		stupně	ručně elektronicky
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42 65	- 75 6,5 - 7,5	46 - 52 2 8
29 - 36 51	- 64 5,1 - 6,4	36 - 45 2 7
23 - 28 40	- 50 4,0 - 5,0	28 - 35 2 6
19 - 22 33	- 39 3,3 - 3,9	23 - 27 2 5
15 - 18 26	- 32 2,6 - 3,2	18 - 22 1 4
11 - 14 19	- 25 1,9 - 2,5	13 - 17 1 3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4 < 7	< 0,7 < 5			1 1)	1 1)

1) Není třeba používat sůl.

Změkčovač vody nastavte ručně a elektronicky.

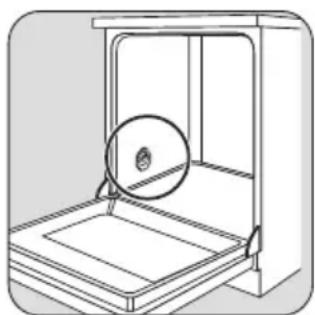

Ruční nastavení

Myčka byla ve výrobě nastavena do polohy 2.

Nastavte přepínač do polohy 1 nebo 2.

Elektronické seřízení

Změkčovač vody byl ve výrobě nastaven do polohy 5.

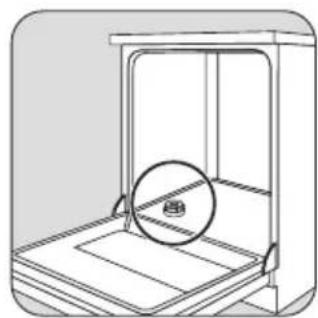

Použití soli do myčky

⚠ Pozor Používejte pouze sůl pro myčky. Všechny ostatní druhy soli, které nejsou určené do myčky, poškozují změkčovací zařízení.

i Spotřebič musí být vypnutý.

1. Stiskněte a podržte tlačítko Start/Zrušit. Otočte voličem programu směrem doleva, až bude ukazatel programu odpovídat prvnímu mycímu programu na ovládacím panelu.
2. Jakmile se na digitálním displeji zobrazí stávající nastavení, uvolněte tlačítko Start/Zrušit.

Příklady:

• stupeň 5 = 5 L

• stupeň 10 = 10 L

• Stisknutím tlačítka Start/Zrušit zvýšíte nastavení změkčovače. Nastavení stupně tvrdosti vody se zvýší každým stisknutím tlačítka.

• Chcete-li nastavení uložit, otočte voličem programu do polohy Vypnuto.

Naplňte zásobník na sůl 1 litrem vody (pouze při prvním použití).

Při doplňování zásobníku na sůl přeteče voda, to je normální jev.
i Vždy zkontrolujte, zda se sůl nerozsy- pala mimo zásobník. Sůl, která chvíli zů- stane na dně vany může vanu proděravět. Doporučujeme proto po doplnění soli ihned spustit mycí program. Tím se zabrání koro- zivním účinkům soli.

Když nastavíte elektronicky změkčovač vody na stupeň 1, kontrolka množství soli nezůstane svítit.

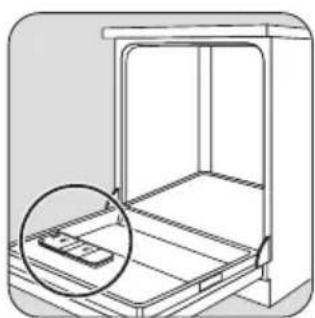

Použití lešticího prostředku

! Pozor Používejte pouze značkový lešticí prostředek pro myčky.

Při doplňování dávkovače leštidla postupujte takto:

! Pozor Nikdy do dávkovače leštidla nelijte jiné tekutiny (např. čisticí prostředky pro myčky, tekuté mycí prostředky). Hrozí nebezpečí poškození myčky.

Seřízení dávkování leštidla

Dávkovač leštidla myčky byl ve výrobě nastaven do polohy 3.

Možnost zvýšení nebo snížení dávkování najdete v části "Co dělat, když..."

Vkládání příborů a nádobí

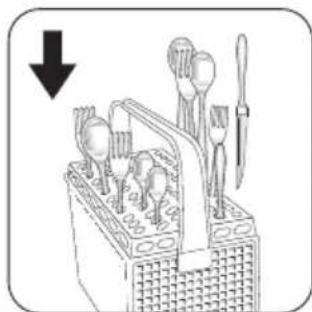

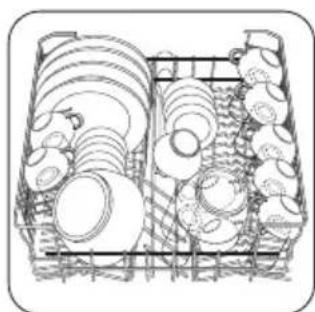

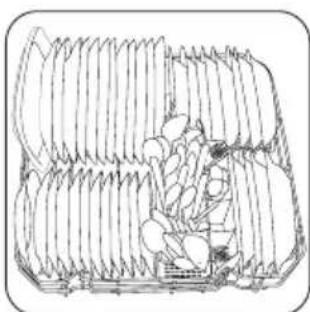

Užitečné rady a tipy

! Pozor Myčku používejte jen k mytí domácího nádobí určeného pro mytí v myčkách.

Nepoužívejte myčku k mytí předmětů, které nasávají vodu (houby, savé utěrky apod.).

- Před vložením nádobí a příborů do myčky:

– Z nádobí odstraňte všechny zbytky jídel a nečistoty.

– Připálené zbytky jídel v nádobách nechte změknout.

- Nádobí a příbory vkládejte do myčky takto:

– Duté nádobí (např. šálky, sklenice, hrnce) pokládejte dnem vzhůru.

– Zkontrolujte, zda se v nádobí nebo hlu- bokém dnu nemůže držet voda.

– Přesvědčte se, že příbory a nádobí neleží v sobě.

– Přesvědčte se, že příbory a nádobí nezakrývají jiné kousky.

– Přesvědčte se, že se sklenice vzájemně nedotýkají.

– Malé předměty vložte do košíčku na příbory.

- Na plastovém nádobí a hrncích s nepřilnavým povrchem se mohou držet vodní kapky. Plastové nádobí neschne tak dobře jako porcelánové a ocelové nádobí.

- Lehké kusy vložte do horního koše. Přesvědčte se, že se jednotlivé kousky nádobí nehýbou.

! Pozor Před spuštěním mycího programu zkontrolujte, zda se ostřikovací ramena mohou volně otáčet.

! Upozornění Po vložení nebo vyjmutí nádobí vždy zavřete dveře. Otevřené dveře jsou nebezpečné.

1 Servírovací podnosy a velké poklice naskládejte po stranách dolního koše.

2

Řady držáků v do- lním koši lze sklopit a získat tak místo k uložení hrnců, pánví a velkých mís.

Používejte mřížku na příbory. Pokud velikost příborů neumožňuje použití mřížky, můžete ji snadno odstranit.

Nádobí naskládejte tak, aby se voda dostala na všechny jeho části.

Při mytí delších kusů vyklopte držáky šál-ků nahoru.

Talíře dávejte do zadní části horního koše. Nakloňte je dopředu.

Seřízení výšky horního koše

Jestliže chcete dát do dolního koše velké kusy nádobí, nejprve nastavte horní koš do vyšší polohy.

Maximální výška nádobí
horní koš dolní koš
Vyšší polo- ha	20 cm 31 cm
Nižší poloha	24 cm 27 cm

Při posunu horního koše do vyšší nebo nižší polohy:

1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany nahoru, až se mechanismus zachytí a koš je ve stabilní poloze.

Při posunu horního koše do vyšší nebo nižší polohy:

1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany nahoru.
3. Podržte mechanismus a nechte ho po- malu klesnout dolů.

Pozor

- Nezdvihejte, ani nespouštějte koš pouze na jedné straně.

- Jestliže je koš ve vyšší poloze, nedávejte šálky na držáky na šálky.

Použití mycího prostředku

i Používejte jen mycí prostředky (prášek, tekuté nebo tablety vhodné pro myčky).

Dodržujte údaje na obalu:

- dávkování doporučené výrobcem,

- pokyny k uchování.

Nepoužívejte větší množství mycího prostředku, než je správné, abyste neznečišťovali životní prostředí.

Naplňte dávkovač mycího prostředku (A) mycím prostředkem.

U programu s předmytím přidejte další mycí prostředek i do přihrádky pro předmytí ( B).

5

Různé značky mycího prostředku se rozpouštějí v různou dobu. Některé mycí tablety nemají proto při krátkých mycích pro- gramech nejlepší výsledky mytí. Nastavujte proto při použití mycích tablet dlouhé mycí programy, které zajišťují úplné odstranění zbytků prostředku.

Funkce Multitab

Funkce Multitab je určena pro kombinované mycí tablety Multitab.

Tyto tablety obsahují mycí prostředek, leštidlo a změkčovací sůl. Některé druhy tablet mohou obsahovat ješte další přísady.

Přesvědčte se, že jsou mycí tablety vhodné pro místní tvrdost vody. Řid'te se pokyny výrobce.

Když nastavíte funkci Multitab, zůstane na- stavená, dokud ji nevypnete.

Funkce Multitab automaticky přeruší tok soli a leštidla. Kontrolka množství leštidla a kontrolka množství soli jsou vypnuté.

Při použití funkce Multitab se délka programu může prodloužit.

i Zapněte nebo vypněte funkci Multitab ještě před spuštěním mycího programu. Funkci Multitab nemůžete zapnout nebo vypnout v průběhu programu. Zrušte mycí program, a pak ho opět nastavte.

Zapnutí funkce Multitab:

- Stiskněte tlačítko Multitab. Kontrolka Multitab se rozsvítí.

Vypnutí funkce Multitab:

- Stiskněte tlačítko Multitab. Kontrolka Multitab zhasne.

i Jestliže nejste spokojeni s tím, jak je nádobí usušené, doporučujeme:

1. Naplňte dávkovač leštidla lešticím prostředkem.

2. Zapnout dávkovač leštidla.

3. Nastavte dávkování leštidla do polohy 2.

- Dávkovač leštidla můžete zapnout nebo vypnout jen tehdy, když je funkce Multitab zapnutá.

Zapnutí/vypnutí dávkovače leštidla:

i Spotřebič musí být vypnutý.

1. Stiskněte a podržte tlačítko Start/Zrušit. Otočte voličem programu směrem doleva, až ukazatel programu odpovídá prvnímu mycímu programu na ovládacím panelu.

2. Jakmile se na displeji zobrazí stupeň tvrdosti vody, uvolněte tlačítko Start/Zrušit.

3. Otočte voličem programu směrem doleva, až ukazatel programu odpovídá druhému mycímu programu na ovládacím panelu.

4. Na digitálním displeji se zobrazí stávající nastavení dávkovače leštidla.

0d

Dávkovač leštidla vypnutý

Id

Dávkovač leštidla zapnutý

1. Stiskněte tlačítko Start/Zrušit ke změně nastavení. Na digitálním displeji se zobraží nové nastavení.

2. Chcete-li nastavení uložit, otočte voličem programu do polohy Vypnuto.

i Chcete-li opět použít normální mycí prostředek:

1. Vypněte funkci Multitab.
2. Doplňte opět zásobník soli a leštidla.
3. Seřid'te stupeň tvrdosti vody na nejvyšší stupeň.
4. Spust'te mycí program bez nádobí.
5. Seřidte změkčovač vody na základě tvrdosti vody ve vašem bytě.
6. Seřid'te dávkování leštidla.

Volba a spuštění mycího programu

Při spuštění mycího programu postupujte takto:

1. Zavřete dveře.

2. Pootočte voličem programů a nastavte mycí program. Řid'te se pokyny v části "Mycí programy".
   – Kontrolka fáze nebo kontrolky pro mycí program se rozsvítí.
   – Délka mycího programu na digitálním displeji bliká.

3. Stiskněte tlačítko Start/Zrušit.

– Mycí program se spustí automaticky.
– Jakmile se program spustí, zůstane svítit pouze kontrolka právě probíhající fáze. Doba trvání programu svítí trvalým světlem.

i V průběhu mycího programu nelze změnit program. Zrušení mycího programu.

Upozornění Přerušení nebo zrušení mycího programu provádějte jen ve velmi nutných případech.

! Pozor Dveře otvírejte velmi opatrně. Může uniknout horká pára.

Přerušení mycího programu

Otevřete dveře.

• Program se zastaví.
  Zavřete dveře.
• Program pokračuje od okamžiku, ve kterém byl přerušen.

Zrušení mycího programu

- Stiskněte a podržte tlačítko Start/Zrušit.

– Na digitálním displeji bliká doba trvání programu.
– Jedna nebo více kontrolek fází svítí. Mycí program je zrušený.

Nyní můžete provést následující kroky:

1. Vypněte spotřebič.
2. Nastavte nový mycí program.

Před nastavením nového mycího programu naplňte dávkovač mycím prostředkem.

Nastavení a spuštění programu s odloženým startem

1. Nastavte mycí program.
2. Stiskněte tlačítko odloženého startu, až se na displeji zobrazí potřebný počet hodin odložení programu pro mycí program. Na digitálním displeji bliká čas odloženého startu.
3. Stiskněte tlačítko Start/Zrušit.

– Začne odpočítávání odloženého startu.
– Kontrolky fáze mycího programu zhasnou.
– Čas odloženého startu na digitálním displeji svítí.

Po uplynutí nastaveného času se automaticky spustí mycí program. Kontrolka právě probíhající fáze se rozsvítí.

Čištění a údržba

Upozornění Před čištěním myčky ji musíte nejdříve vypnout.

i Neotvírejte dveře myčky během odpočítávání, aby se nepřerušilo. Když zavřete opět dveře, bude odpočítávání pokračovat od okamžiku přerušení.

Zrušení odloženého startu

1. Stiskněte a podržte tlačítko Start/Zrušit.

– Kontrolky fází nebo kontrolka fáze se rozsvítí.
– Na digitálním displeji se rozsvítí délka mycího programu.

1. Stiskněte tlačítko Start/Zrušit ke spuštění mycího programu.

Konec mycího programu

Spotřebič vypněte v těchto případech:

- Myčka se automaticky zastavila.

- Na digitálním displeji se objeví nula.

- Kontrolky fází nesvítí.

Před vyjmutím nádobí ponechte dveře na několik minut otevřené, aby se nádobí lépe usušilo.

Nádobí nechte vychladnout, a teprve potom ho vyjměte z myčky. Horké nádobí se snadněji rozbije.

Klidový stav

Jestliže na konci mycího programu spotřebič nevypnete, automaticky přejde do režimu klidového stavu. Klidový stav snižuje spotřebu energie.

Tři minuty po ukončení programu všechny kontrolky ukazatele zhasnou a na digitálním displeji se zobrazí jedna vodorovná čárka.

Stiskněte tlačítko k návratu do režimu ukončení programu.

Čištění filtrů

Důležité Nepoužívejte myčku bez filtrů. Zkontrolujte, zda jsou filtry správně umístěné. Nesprávná instalace filtrů má za následek nedostatečné umytí nádobí a může myčku poškodit.

Filtry A, B a C dů- kladně omyjte pod tekoucí vodou.

Otočte držadlem asi o 1/4 otáčky doleva a vyjměte filtry B a C.

Vytáhněte plochý filtr A ze spodní části myčky.

Plochý filtr A vložte zpět do dna myčky. Zasuňte ho správně pod dvě úchytky D.

Systém filtrů vrat'te na místo. Tento systém aktivujete o- očením rukojeti do- prava, až do cvaknu- tí.

Důležité Neodstraňujte ostřikovací ramena.

Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je párátkem.

Čištění vnějších ploch

Vnější strany spotřebiče a ovládací panel otírejte vlhkým měkkým hadříkem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla (aceton, trichloretylen apod...).

Opatření proti vlivu mrazu

! Pozor Nedoporučujeme instalovat spotřebič v místnosti, kde může teplota klesnout pod 0 °C. Výrobce není odpovědný za škody způsobené mrazem.

Pokud to není možné, myčku vyklid'te a zavřete dveře. Odpojte přívodní hadici a vypust'te z ní vodu.

Co dělat, když...

Myčka nezačne mýt nebo se během mytí za- stavuje.

Pokud dojde k poruše myčky, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obrat'te se prosím na místní servisní středisko.

! Pozor Vypněte myčku a proved'te následující doporučená řešení.

Poruchový kód a porucha Možná příčina a řešení
na digitálním displeji se zobra-zí,10Myčka se neplní vodou	Vodovodní kohout je ucpaný nebo zanesený vodním kamenem.Vyčistěte vodovodní kohout.Vodovodní kohout je zavřený.Otevřete vodovodní kohout.Filtr v přívodní hadici je zanesený.Vyčistěte ho.Přívodní hadice není správně připojena. Hadice může být někde přehnutá nebo stisknutá.Zkontrolujte, zda je připojení správné.
na digitálním displeji se zobra-zí,20Myčka nevypouští vodu	Kolík sifonu je zablokovaný.Vyčistěte kolík sifonu.Vypouštěcí hadice je nesprávně připojena. Hadice může být někde přehnutá nebo stisknutá.Zkontrolujte, zda je připojení správné.
na digitálním displeji se zobra-zí,30Aktivace systému proti vyplavení	Zavřete vodovodní kohout a obraťte se na místní se-rvisní středisko.

Poruchový kód a porucha Možná příčina a řešení

Nespustil se program • Dveře spotřebiče nejsou zavřené. Zavřete dveře.

- Sít'ová zástrčka není zasunutá do zásuvky. Zasuňte jí do zásuvky.

- Je spálená pojistka v domácí pojistkové skříňce. Vyměňte pojistku.

- Je nastavený odložený start. Zrušte Odložený start k okamžitému spuštění programu.

Po kontrole myčku zapněte. Nastavte volič programu na stejný mycí program jako před poruchou.

Program pokračuje od okamžiku, ve kterém byl přerušen. Pokud se závada objeví znovu, obrat'te se na servisní středisko.

V případě zobrazení poruchového kódu, který není uvedený v tabulce, zavolejte do místního servisního střediska.

K rychlé a účinné pomoci jsou nezbytné tyto údaje:

• Model (Mod.)
  • Výrobní číslo (PNC)
• Sériové číslo (SN)

Najdete je na výrobním štítku.

Napište si potřebné údaje zde:

Označení modelu : ......

Výrobní číslo : ......

Sériové číslo : ......

Nádobí není dobře umyté

Nádobí není čisté. • Zvolený mycí program není vhodný pro daný druh nádobí a stupeň znečištění.• Nádobí není v koších dobře rozloženo tak, aby se voda do-stala na všechny jeho části.• Ostřikovací ramena se nemohou volně otáčet kvůli špatně vloženému nádobí.• Filtry jsou zanesené, nebo nesprávně umístěné.• Příliš málo, nebo vůbec žádný mycí prostředek.
Částečky vodního kame-ne na nádobí.	• Zásobník na sůl je prázdný.• Změkčovač vody není správně nastavený.• Uzávěr zásobníku na sůl není správně zavřený.
Nádobí je vlhké a matné. • Nebylo použito leštidlo.• Dávkovač leštidla je prázdný.
Na nádobí a skle jsou šmouhy, mléčné skvrny nebo modravý potah.	• Snižte dávkování leštidla.
Na nádobí a skle jsou za-schlé vodní kapky.	• Zvyšte dávkování leštidla.• Příčinou může být mycí prostředek.

Technické údaje

Rozměry Šířka cm 60
Výška cm 85
Hloubka cm 61
Elektrické připojení - napětí - celkový výkon - pojistka	Informace o připojení k elektrické síti jsou uvedeny na typovém štítku na vnitřním okraji dveří myčky.
Tlak přívodu vody Minimum 0,5 bar (0,05 MPa)
Maximum 8 bar (0,8 MPa)
Kapacita Jídelní soupravy 12

Poznámky k ochraně životního prostředí

Symbol 📄na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál neškodí životnímu prostředí a je recyklovatelný. Plastové díly jsou označeny značkami, např. >PE<, >PS< apod. Zlikvidujte prosím veškerý obalový materiál ve vhodném kontejneru ve sběrném dvoře v místě svého bydliště.

Upozornění Chcete-li zlikvidovat myčku, dodržte tento postup:

• Vytáhněte sít'ovou zástrčku ze zásuvky.
• Odřízněte sít'ový kabel a zlikvidujte ho.
• Odstraňte dveřní západku. Zabráníte tak tomu, aby se děti ve spotřebiči zavřely a ohrozily tak svůj život.

Instalace

Upozornění Při instalaci musí být síťová zástrčka vytažená ze zásuvky.

Umístění pod pracovní desku

Umístěte spotřebič v blízkosti přívodu vody a odpadu. Chcete-li myčku umístit pod dřez nebo kuchyňskou pracovní desku, odstraňte horní desku myčky. Zkontrolujte, zda rozměry výklenku souhlasí s danými rozměry.

1

Když se rozhodnete postavit myčku jako samostatně stojící spotřebič, horní desku k ní opět připevněte.

Vodovodní přípojka

Přívodní hadice

Připojte myčku k přívodu horké (max. 60°)nebo studené vody.

Pokud odebíráte horkou vodu z alternativních zdrojů, které jsou šetrnější k životnímu prostředí (např. solární či fotovoltaické panely, nebo větrná energie), použijte horkou vodu ke snížení spotřeby energie.

Přívodní hadici připojte k vodovodnímu ko- houtu s vnějším závitem 3/4".

Pozor Nepoužívejte hadice ze starého spotřebiče.

Tlak vody musí být v rámci mezních hodnot (viz část "Technické údaje). Průměrný tlak vody v místě vašeho bydliště si zjistěte u místního vodárenského podniku.

Dbejte na to, aby přívodní hadice nebyla nikde přehnutá a není stisknutá nebo někde zachycená.

Přívodní hadici můžete otočit bud' doleva nebo doprava podle instalace pomocí pojistné matice. Pojistnou matici dobře utáhněte, aby nedošlo k úniku vody.

Pozor Nepřipojujte hned myčku k novým hadicím, nebo k hadicím, které vly dlouho používané. Nechte vodu na plik minut před připojením přívodní ce odtéct.

Podstavec u volně stojícího spotřebiče není nastavitelný.

Vyrovnání myčky

Zkontrolujte, zda je myčka dobře vyrovnaná a dveře jdou správně zavřít. Jestliže je myčka správně vyrovnaná, dveře nikde nedrhnou o strany skříňky. Jestliže se dveře správně nezavírají, uvolněte nebo utáhněte seřiditelné nožičky, dokud není myčka dokonale vyrovnaná.

Vypouštěcí hadice

Vypouštěcí hadici připojte ke kolíku si- fonu.

Vnitřní průměr nesmí být menší než průměr hadice.

Jestliže připojíte vypouštěcí hadici k vypouštěcímu otvoru sifonu pod dřezem, je nutné odstranit plastovou membránu (A). Pokud byste membránu neodstranili, zbytky jídel by kolík vypouštěcí hadice zanesly.

⚠ Pozor Přesvědčte se, zda jsou vodovodní spojení vodotěsná, aby nedocházelo k prosakování vody.

Připojení k elektrické síti

Upozornění Výrobce neručí za úrazy a poškození způsobené nedodržením bezpečnostních pokynů. Uzemněte myčku v souladu s bezpečnostními pokyny. Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení. Vždy používejte správně instalovanou síťovou zásuvku odolnou proti nárazu.

Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Hrozí nebezpečí požáru. Nevyměňujte sami sít'ový kabel. Obrat'te se na servisní středisko. Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná. Neodpojujte sít'ový kabel ze zásuvky tahem za kabel. Vždy zatáhněte za zástrčku.

Tartalomjegyzék
