Ürün tipi	Bulaşık makinesi
Marka	Zanussi
Model	ZDF3020X
Boyutlar (G x Y x D)	60 x 85 x 61 cm
Elektrik beslemesi	220-240 V, 50 Hz, 10 A
Kapasite	12 kişilik
Su basıncı	0,5 - 8 bar (0,05 - 0,8 MPa)
Yıkama programları	OTO, Yoğun (70°C), EKO (50°C), Ön yıkama (soğuk), 90 dk (65°C)
Özel fonksiyonlar	Çoklu tablet, Ertelenmiş başlatma (1-19 sa)
Gösterge lambaları	Yıkama aşaması, kurutma aşaması, tuz, parlatıcı
Kurulum tipi	Serbest veya ankastre (üst kapağın çıkarılmasıyla)
Üst sepet maksimum yüksekliği	20 cm (üst konum) / 31 cm (alt konum)
Enerji tüketimi (EKO programı)	1,0 - 1,1 kWh
Su tüketimi (EKO programı)	13 - 15 litre
Program süresi (EKO)	90 - 120 dakika
Filtre sistemi	Üçlü (A, B, C filtreleri)
Dahil aksesuarlar	Ayarlanabilir üst sepet, alt sepet, çatal bıçak sepeti
Güvenlik	Su baskını önleme sistemi, çocuk kilidi (kapı kilidi)
Bakım	Filtrelerin ve püskürtme kollarının düzenli temizliği

Sık sorulan sorular - ZDF3020X ZANUSSI

Doğru yıkama programı nasıl seçilir?

İşaret, panelde istenen programla eşleşene kadar program seçiciyi çevirin. Bulaşık türüne ve kirlilik seviyesine en uygun programı seçmek için program tablosuna bakın.

Makine su almıyorsa ve kod 10 gösteriyorsa ne yapmalı?

Su musluğunun açık ve tıkalı olmadığını kontrol edin. Giriş hortumu filtresini temizleyin. Hortumun bükülmediğinden veya sıkışmadığından emin olun.

Çoklu tablet fonksiyonu nasıl kullanılır?

Programı başlatmadan önce Çoklu tablet düğmesine basın. Etkinleştirildiğinde cihaz, kombine tabletler için tuz ve parlatıcı kullanımını otomatik olarak ayarlar.

Su yumuşatıcı nasıl ayarlanır?

Bölgenizdeki su sertliğine göre su yumuşatıcıyı manuel olarak (anahtar) ve elektronik olarak (Başlat/İptal düğmesi ile) ayarlayın. Kılavuzdaki sertlik tablosuna bakın.

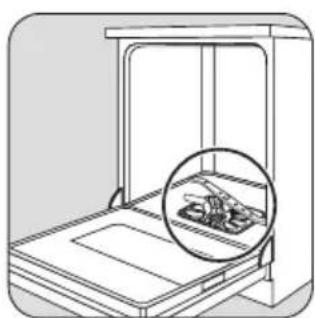

Filtreler nasıl temizlenir?

Makineyi kapatın, A, B ve C filtrelerini çıkarın ve akan su altında yıkayın. Düz filtrenin kılavuzların altında olduğundan emin olarak doğru şekilde yeniden takın.

Arıza kodu 20 ne anlama geliyor?

Makinenin su tahliye etmediğini belirtir. Lavabo sifonunun tıkalı olmadığını ve tahliye hortumunun bükülmediğini veya sıkışmadığını kontrol edin.

Parlatıcı dozajı nasıl ayarlanır?

Dozaj elektronik olarak ayarlanır. Cihaz kapalıyken Başlat/İptal düğmesini basılı tutun ve seçiciyi ilk programa çevirin. Seviyeyi (1-6) değiştirmek için düğmeye basın.

Bulaşıklar nasıl doğru yüklenir?

İçi boş parçaları açıklıkları aşağı bakacak şekilde yerleştirin, birbirine değmelerini önleyin ve çatal bıçakları uygun sepete koyun. Püskürtme kollarının serbestçe dönebildiğinden emin olun.

Ertelenmiş başlatma nasıl etkinleştirilir?

Programı seçin, istenen saat sayısına (1-19) kadar Ertelenmiş başlatma düğmesine basın ve ardından Başlat/İptal'e basın. Geri sayım başlar.

Bulaşıklar iyi kurumuyorsa ne yapmalı?

Parlatıcı haznesinin dolu olduğunu kontrol edin ve dozajı artırın. Daha iyi kurutma için program sonunda kapıyı aralık bırakın.

KULLANIM KILAVUZU ZDF3020X ZANUSSI

TR Kullanma Kılavuzu 75

Myčka nádobí

Mosogatógép

Zmywarka

Güvenlik bilgileri	75	Multi-tablet fonksiyonu	85
Kontrol Paneli	76	Bir yıkama programının seçilmesi ve
Yıkama programları	78	başlatılması	86
İlk kez kullanmadan önce	79	Bakım ve temizlik	87
Su yumuşaticının ayarlanması	80	Servisi aramadan önce	88
Bulaşık makinesi tuzunun kullanımı	81	Teknik veriler	90
Parlatıcı bölmenin doldurulması	81	Çevreyle ilgili bilgiler	90
Çatal-bıçaklar ve tabakların yerleştirilmesi	82	Montaj	90
		Su bağlantısı	91
Deterjan kullanımı	84	Elektrik ağlantısı	92

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

Güvenlik bilgileri

Kendi güvenliğiniz ve cihazın doğru çalışması için cihazı monte etmeden ve kullanmadan önce, bu kılavuzu dikkatle okuyunuz. Bu kılavuzu saklayınız, cihazı başka bir yere taşıdığıda veya sattığınızda dahi beraberinde veriniz. Kullanıcılar, cihazın çalışma ve emniyet özelliklerini tam olarak bilmelidir.

Doğru kullanım

• Cihaz, sadece evde kullanım için tasarlanmıştır.
• Bu cihazı sadece bulaşık makinesinde yıkanabilir ev eşyalarını temizlemek için kul- lanınız.
• Cihaza çözücü maddeler koymayınız. Patlama riski.
• Bıçaklar ve keskin uçlu nesnelerin tümü, sivri uçları aşağı gelecek şekilde çatal-bıçak sepetine konulmalıdır. Bu şekilde koyamıyorsanız, yatay bir şekilde üst sepete koyunuz.
• Sadece bulaşık makineleri için uygun ürünleri (deterjan, tuz ve parlatıcı) kullanınız.
• Cihaz çalışmaktayken kapağını açarsanız, sıcak buhar çıkabilir. Yanma tehlikesi.
• Bulaşıkları, yıkama işlemi bitmeden önce bulaşık makinesinden çıkartmayınız.

• Yıkama programı sona erdiginde, bulaşık makinesinin fişini prizden çekiniz ve su musluğunu kapatınız.

• Bu cihazı sadece yetkili bir servis mühendisi tamir edebilir. Sadece orijinal yedek parçalar kullanınız.

• Yaralanmaları ve cihazın zarar görmesini önlemek için, tamir işlemlerini kendiniz yapmayınız. Daima yerel yetkili servisinizi arayınız.

Genel güvenlik

• Fiziksel, duyusal ve mental kapasiteleri düşük veya cihazın kullanımı hakkında deneyimi ve bilgisi olmayan kişiler (çocuklar da dahil) bu cihazı kullanmamalıdır. Bu kişiler cihazı, güvenliklerinden sorumlu olan bir kişinin denetimi altında veya cihazın kullanımı hakkında bu kişi tarafından bilgilendirilmek kaydıyla kullanabilir.
• Gözde, ağızda ve boğazda yanıkları önlemek için bulaşık makinesi deterjanı üreticisinin güvenlik talimatlarına riayet ediniz.
• Bulaşık makinesindeki sudan içmeyiniz. Cihazınızda deterjan artıkları kalabilir.
• Yaralanmalardan ve açık kapağa takılmaktan kaçınmak için kullanmadığınızda cihazın kapağını daima kapatınız.
• Açık kapak üzerine oturmayınız veya basmayınız.

Çocuk emniyeti

- Bu cihazı sadece yetişkinler kullanabilir. Çocukların cihazla oynamadıklarından emin olmak için denetim altında tutulmaları gerekir.

• Tüm ambalaj malzemelerini çocuklardan uzak tutunuz. Boğulma riski teşkil eder.
• Tüm deterjanları güvenli bir yere koyunuz. Çocukların deterjanlara dokunmasına izin vermeyiniz.
• Kapağı açıklken, çocukları cihazdan uzak tutunuz.

Montaj

• Cihazın nakliye nedeniyle zarar görme- diğinden emin olunuz. Hasarlı bir cihazın fişini prize takmayınız. Gerektiği takdirde tedarikçiyi arayınız.
• İlk kez kullanmadan önce tüm ambalaj malzemelerini çıkartınız.
• Elektriksel kurulumu kalifiye ve uzman bir kişi yapmalıdır.
• Su tesisatının kurulumunu kalifiye ve uzman bir kişi yapmalıdır.

- Bu ürünün özelliklerini değiştirmeyiniz veya ürünü modife etmeyiniz. Yaralanma ve cihazın zarar görme riski.

- Şu durumlarda cihazı kullanmayınız:

- Kablosu veya su hortumları hasarlı ise, - kontrol paneli, cihazın üst kısmı veya ta- ban bölgesi cihazın içine direk erişimin mümkün olabileceği bir şekilde hasar görmüşse.

Yerel yetkili servis merkezine başvurunuz.

- Hidrolik ve elektrikli bileşenlerine zarar vermemek için, cihazın yanlarında delik açmayınız.

Uyarı Elektrik ve su bağlantısı ile ilgili talimatlara dikkatlice riayet ediniz.

Kontrol Paneli

1 Program seçme düğmesi
2 Başlatma / iptal tuşu
3 Multitab tuşu
4 Gecikmeli başlatma tuşu
5 Dijital gösterge
6 Gösterge ışıkları
7 Program işaretleyici
8 Kapalı konumu

Gösterge ışıkları
Yıkama aşaması Yıkama aşaması gösterge ışığı, yıkama aşaması veya duralama aşaması gerçekleştirilirken yanar.
Kurutma aşaması	Kurutma aşaması gösterge ışığı, kurutma aşaması gerçekleştirilir-ken yanar.
Multitab Multitab gösterge ışığı, multitab fonksiyonu aktifken yanar.
Tuz1)	Tuz gösterge ışığı, tuz haznesinin doldurulması gerektiği zaman ya-nar. 'Bulaşık makinesi tuzunun kullanımı' bölümüne bakınız.Tuz gösterge ışığı, tuz eklendikten birkaç saat sonrasında kadar ya-nık kalmaya devam edebilir. Ancak bu durumun, cihazın çalışmasıüzerinde herhangi bir olumsuz etkisi yoktur.
Parlatıcı1)	Parlatıcı haznesinin doldurulması gerektiğinide parlatıcı gösterge ışığı yanar. 'Parlatıcının kullanımı' bölümüne bakınız.

1) Tuz ve / veya parlatıcı çekmecelerinin boş olması durumunda, herhangi bir yıkama programı çalışıyorken ilgili gösterge lambaları yanmayacaktır.

Program seçme düğmesi

- Cihazı çalıştırmak veya bir yıkama programı ayarlamak için, program seçme düğmesini saat yönünde veya saatin tersi yönde çeviriniz. Program seçme düğmesinin üzerindeki program işaretleyici, kontrol panelindeki yıkama programlarından bir tanesine denk gelmelidir. Program işaretleyici bir yıkama programının üzerine denk geldiğinde, dijital gösterge, programın süresini gösterir. Eğer program işaretleyici bir yıkama programına denk gelmezse, dijital gösterge, iki tane yatay çubuk görün-tüler.

- Cihazı kapatmak için, program seçme düğmesini kapama göstergesine denk gelene kadar döndürünüz.

Program seçme düğmesini aşağıdaki işlemler için kullanabilirsiniz:

• Su yumuşaticıyı ayarlamak için. 'Su yumuşaticının ayarlanması' bölümüne bakınız.
  – Multitab fonksiyonu aktifken, parlatıcı bölmesini aktive etmek / devre dışı bırakılmak için. 'Multitab fonksiyonu' bölümüne bakınız.

Başlatma / iptal tuşu

Başlatma / iptal tuşunu aşağıdaki işlemler için kullanabilirsiniz:

• Yıkama programını başlatmak için. 'Bir yıkama programının ayarlanması ve başlatılması' bölümüne bakınız.
• Çalışmakta olan bir yıkama programını iptal etmek için. 'Bir yıkama programının ayarlanması ve başlatılması' bölümüne bakınız.
• Su yumuşaticı seviyesini ayarlamak için. 'Su yumuşaticının ayarlanması' bölümüne bakınız.
• Parlatıcı bölmesini aktive etmek / devre dışı bırakılmak için. 'Multitab fonksiyonu' bölümüne bakınız.

Multitab tuşu

Multitab fonksiyonunu aktive etmek / devre dışı bırakmak için bu tuşa basınız. 'Multitab fonksiyonu' bölümüne bakınız.

Gecikmeli başlatma tuşu

Yıkama programının başlatılmasını 1 - 19 saat ertelemek için gecikmeli başlatma tuşunu kullanınız. 'Bir yıkama programının ayarlanması ve başlatılması' bölümüne bakınız.

Dijital gösterge

Dijital göstergede aşağıdaki bilgiler görüntülenir:

- Ayarlanmış su yumuşatıcı seviyesi.

• Parlatıcı bölmesinin aktive edilmesi / devre dışı bırakılması (sadece multitab fonksiyonu çalışırken mümkündür).
• Program süresi.
• Programın sona ermesi için kalan süre.
• Yıkama programının sonu; dijital göstergede sıfır rakamı görüntülenir.
• Gecikmeli başlatma için kalan süre.
  • Arıza kodlari.

Ayarlama modu

Aşağıdaki durumlarda cihaz ayarlama mo- dundadır:

• Aşama gösterge ışıklarından bir veya daha fazlası yanıp sönüyorsa.
• Dijital göstergede programın süresi yanıp sönerek gösteriliyorsa.

Yıkama programları

Aşağıdaki işlemler için cihazın ayarlama mo- dunda olması gereklidir:

– Bir yıkama programını ayarlamak için.
– Su yumuşatıcı seviyesini ayarlamak için.
– Parlatıcı bölmesini aktive etmek / devre dışı bırakılmak için.

Aşağıdaki durumlarda cihaz ayarlama mo- dunda değildir:

• Aşama gösterge ışıklarının bir veya daha fazlası sabit yandığında.
• Programın kalan süresi yanıp sönerek görüntülenmediğinde.

Bu durumda, ayarlama moduna dönmek için programı iptal ediniz. 'Bir yıkama programının ayarlanması ve başlatılması' bölümüne bakınız.

Yıkama programları

Program ve program seçme düğmesi pozisyonu	Kirlilik derecesi Bulaşık türü Program tanımı
AUTO1)	Herhangi Tabaklar, çatal-bı-çaklar, tencereler ve tavalar		Ön yıkama45°C veya 70°C'ye kadar ana yıkama1 veya 2 ara durulamaSon durulamaKurutma
	Ağır kirli Tabaklar, çatal-bı-çaklar, tencereler ve tavalar		Ön yıkama70°C'ye kadar ana yıkama2 ara durulamaSon durulamaKurutma
ECO2)	Normal kirli Tabaklar ve çatal-bıçaklar		Ön yıkama50°C'ye kadar ana yıkama1 ara durulamaSon durulamaKurutma
Program ve program seç- me düğmesi pozisyonu	Kirlilik derecesi Bulaşık türü Program tanımı
	Herhangi Kısmi yükleme (ge- riye kalanı gün için- de daha sonra ta- mamlanacak olan).		1 soğuk durulama (yemek ar- tıklarının yapışmasını önle- mek için). Bu program için deterjan ge- rekmez.
3)	Normal veya hafif kirli	Tabaklar ve çatal- bıçaklar	65°C'ye kadar ana yıkama Son durulama

1) Otomatik yıkama programı esnasında, tabakların kirlilik seviyesi suyun ne kadar bulanık olduğuna göre belirlenir. Program süresi ve tüketim değerleri değişebilir. Bu, cihazın dolu olup olmadığına ve tabakların kirlilik seviyesine bağlıdır. Cihaz, ana yıkama esnasında suyun sıcaklığını otomatik olarak ayarlar.
2) Test enstitüleri için test programı. Test bilgileri için lütfen ayrıca verilen bilgi belgesine bakınız.
3) Bu program, tam yük yıkama haricindeki yıkama işlemleri için mükemmel bir günlük kullanım programıdır. Sadece kahvaltı ve akşam yemeği bulaşıklarını yıkamak isteyen, 4 kişilik bir aile için idealdir.

Tüketim değerleri

Program Program süresi (dakika olarak)1)		Enerji tüketimi (kWs) Su (litre)
AUTO	- 1,1-1,7 11-22
	- 1,6-1,8 22-24
ECO	- 1,0-1,1 13-15
	- 0,1 4
	- 0,9 9

1) Dijital gösterge, programın süresini görüntüler.

Su basıncı ve sıcaklığı, elektrik beslemesindeki değişimler ve konulan bula-

şık miktarı bu değerlerin değişmesine neden olabilir.

İlk kez kullanmadan önce

Prosedürün her adımı için aşağıda belirtilen talimatlara bakınız:

1. Su yumuşatıcı seviyesinin bölgenizdeki su sertliği için uygun olup olmadığını kontrol ediniz. Gerektiği takdirde su yumuşatıcıyı ayarlayınız.

2. Tuz haznesini bulaşik makinesi tuzu ile doldurunuz.

3. Parlatıcı çekmecesine parlatıcı doldurunuz.

4. Çatal-bıçakları ve tabakları bulaşık makinesine koyunuz.
5. Bulaşığın tipine ve kirliliğine göre uygun yıkama programını ayarlayınız.
6. Deterjan çekmecesine uygun miktarda deterjan koyunuz.
7. Yıkama programını başlatınız.

i Eğer kombi deterjan tabletleri kullanıyorsanız ("3'ü 1 arada", "4'ü 1 arada",

"5'i 1 arada" v.b.), "Multitab fonksiyonu" bö-lümündeki talimatlara bakınız.

Su yumuşaticının ayarlanması

Su yumuşatıcı su sistemindeki mineralleri ve tuzları giderir. Mineraller ve tuzlar cihazın çalışmasını kötü yönde etkileyebilir. Su sertliği eşdeğer iskalalarda ölçülür:

• Alman derecesi (dH°),

• Fransız derecesi (°TH),

• mmol/l (litre başına milimol - su sertliğinin uluslararası birimi),

• Clarke.
  Su yumuşatıcıyı bölgenizdeki suyun sert- liğine göre ayarlayınız. Gerektiği takdirde, yerel su idarenizi arayınız.

Su sertliği Su sertliği ayarı
°dH	°TH	mmol / l	Klark	Manuel	Elektronik
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Tuz kullanmanız gerekmez.

Su yumuşaticıyı manuel ve elektronik olarak ayarlamalısınız.

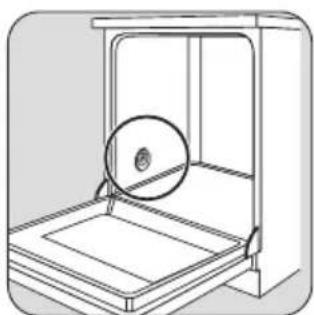

Manuel ayarlama

Cihaz, fabrikada 2 pozisyonuna ayarlanmış- tir.

Düğmeyi 1 veya 2 pozisyonuna getiriniz.

Elektronik ayarlama

Su yumuşatıcı fabrikada seviye 5'e ayarlanmıştır.

i Cihazı kapatmanız gereklidir.

1. Başlatma / İptal tuşuna basınız ve basılı tutunuz. Program işaretleyicisini, kontrol panelindeki ilk yıkama programına denk gelene kadar saatin tersi yönde döndürü-nüz.

2. Dijital gösterge geçerli ayarı görüntülediği zaman başlatma / iptal tuşunu bırakınız.

Örnekler:

- seviye 5 = 5 L

- seviye 10 = 10 L

1. Su yumuşatıcı seviyesini değiştirmek için başlatma / iptal tuşuna basınız. Bu tuşa her bastığınızda, seviye artar.

2. İşlemi kaydetmek için, program seçme düğmesini kapalı konumuna getiriniz.

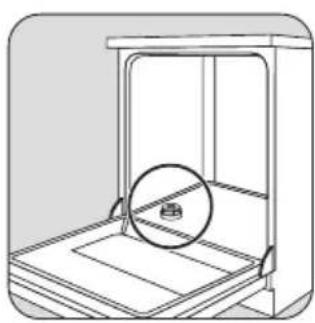

Bulaşık makinesi tuzunun kullanımı

Dikkat Sadece bulaşik makinesi tuzu kullanınız. Bulaşik makinelerine uygun olmayan tuz tipleri, su yumuşaticının zarar görmesine neden olur.

Tuz haznesine 1 litre su koyunuz (sadece ilk kez çalıştırırken).

i Tuz doldururken, tuz haznesinden su taşması normaldir.

Tuz bölmesinin dışına taşmış tuz taneleri olmadığından emin olunuz. Tuz haznesinde uzun süre kalan tuz, haznenin de-linmesine neden olur. Sadece komple yıkama programlarından birini başlatmadan hemen önce tuz koyunuz. Böylece, tuz veya tuzlu suyun paslanmaya neden olabilecek şekilde makinenin altında belirli bir süre kalması önlenmiş olur.

Su yumuşatıcıyı elektronik olarak 1 seviyesine ayarladığınızda, tuz göstergesi ışığı yanık kalmaz.

Parlatıcı bölmenin doldurulması

Dikkat Sadece bulaşık makineleri için özel üretilmiş parlatıcıları kullanınız.

Parlatıcı çekmecesini doldurmak için aşağıdaki işlemleri yapınız:

Dikkat Parlatıcı çekmecesine asla başka maddeler koymayınız (örneğin sık makinesi temizleme maddesi, sıvı erjan). Cihaza zarar verme riski söz ko- udur.

Parlatıcı dozunun ayarlanması

Parlatıcı dozu, fabrikada 3 konumuna ayarlanmıştır. Dozu artırmak veya azaltmak için "Servis çağırmadan önce" bölümüne bakınız.

Çatal-bıçaklar ve tabakların yerleştirilmesi

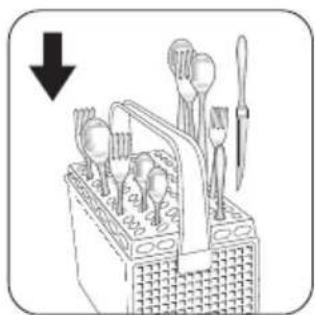

Faydalı tavsiyeler ve ipuçları

Dikkat Bu cihazı sadece, bulaşık makinesinde yıkanabilir ev kaplarını yıkamak için kullanınız.

Cihazı, suyu emebilen eşyaları (süngerler, ev temizlik bezleri, vs.) temizlemek için kullanmayınız.

- Çatal-bıçakları ve tabakları yerleştirilmeden önce aşağıdaki işlemleri yapınız:

– Yemek kalıntılarının ve artıkların tümünü çıkartınız.

- Tavalardaki yanıkları, yemek kalıntılarını yumuşatınız.

- Çatal-bıçakları ve tabakları yerleştirirken aşağıdaki işlemleri yapınız:

– İçi boş eşyaları (örneğin kupalar, bardaklar ve tavalar) ağızları aşağı gelecek şekilde yerleştiriniz.

- Kapların veya içi derin eşyaların içerisinde su toplanmadığından emin olunuz.

- Çatal-bıçakları ve tabakları birbirinin üzerine koymayınız.

– Çatal-bıçakların ve tabakların, diğer çatal-bıçakların ve tabakların üzerini ka-patmadığından emin olunuz.

– Bardakların, diğer bardaklara temas etmediğinden emin olunuz.

- Küçük eşyaları çatal-bıçak sepetine ko-yunuz.

- Plastik eşyalar ve yapışmaz kaplamalı (teflon) tavalar su damlalarını tutabilirler. Plastik eşyalar, porselen ve çelik eşyalar gibi kurumazlar.

- Hafif eşyaları üst sepete koyunuz. Eşyaların hareket etmediğinden emin olunuz.

Dikkat Yıkama programını başlatmadan önce, püskürtme kollarının serbestçe hareket edebildiğinden emin olunuz.

Uyarı Cihaza bulaşık koyduktan ve bulaşıkları çıkarttıktan sonra, cihazın kapağını daima kapatınız. Kapağın açık kalması tehlike arz edebilir.

Servis tabaklarını ve büyük kapakları alt sepetin etrafına yerleştiriniz.

Alt sepetteki gözler, tencereleri, tavaları ve kapları koyabilmeniz için düz olarak yatırılabilirler.

i Çatal-bıçak izgarasını kullanınız. Eğer çatal-bıçakların boyutları çatal-bıçak izgarasının kullanımına imkan tanımazsa, izgarayı çıkartınız.

Su bulaşıkların tüm yüzeylerine temas edecek şekilde, bulaşıkları düzenleyiniz.

Daha uzun bulaşıkları için, bardak raflarını yukarı katlayınız.

Tabakları, üst sepetin arka kısmına yerleştiriniz. Bunları öne doğru eğiniz.

Üst sepetin yükseklik ayarlaması

Eğer geniş tabakları alt sepete koyarsanız, öncelikle üst sepeti üst konuma kaldırınız.

Tabakların maksimum yüksekliği
Üst sepet Alt sepet
Üst pozis-yon	20 cm 31 cm
Alt pozisyon	24 cm 27 cm

Üst sepeti üst pozisyona kaldırmak için aşağıdaki işlemleri yapınız:

1. Sepeti duruncaya kadar dışarı doğru çekiniz.
2. Mekanizma yerine oturuncaya ve sepet sabitlenene kadar, mekanizmayı her iki yanından dikkatlice kaldırınız.

Üst sepeti alt pozisyona kaldırmak için aşağıdaki işlemleri yapınız:

1. Sepeti duruncaya kadar dışarı doğru çekiniz.
2. Her iki yanını yukarıya doğru dikkatlice kaldırınız.
3. Mekanizmayı tutunuz ve yavaşça arkaya doğru indiriniz.

Deterjan kullanımı

Sadece bulaşık makinesi için uygun de- terjanları (toz, sıvı veya tablet) kullanı- niz.

Ambalajın üzerindeki bilgilere uyunuz:

• Üretici tarafından önerilen miktar,
  • Muhafaza ile ilgili tavsiyeler.
  Çevre kirliliğini azaltmak için, gereğinden fazla deterjan kullanmayınız.

Deterjan çekmece- sine (A) deterjanı koyunuz.

Eğer ön yıkama aşamalı bir yıkama programı kullanacaksanız, ön yıkama bölmesine de ( B) deterjan koyunuz.

! Dikkat

- Sepeti sadece tek bir tarafından kal-dırmayınız veya alçaltmayınız.

- Eğer sepet üst pozisyonda ise, bardak raf- larına kupaları / bardakları koymayınız.

5

i Farklı markalardaki deterjanlar farklı sürelerde çözünürler. Bazı deterjan tabletleri kısa yıkama programlarında iyi temizleme sonuçları vermezler. Deterjan tabletleri kullanırken deterjan kalıntılarının tamamen gidermek için uzun yıkama programlarını seçiniz.

Multitab fonksiyonu kombi deterjan tabletleri içindir.

Bu tabletler; deterjan, parlatıcı ve bulaşık makinesi tuzu gibi maddeleri içerir. Bazı tablet tipleri başka maddeler de içerebilir.

Bu tabletlerin bölgenizdeki su sertliğine uygun olup olmadığını kontrol ediniz. Üretici firmanın talimatlarına bakınız.

Multitab fonksiyonunu aktive ettiğinizde, tekrar devre dışı bırakıncaya kadar aktif halde kalır.

Multitab fonksiyonu, parlatıcı ve tuzun akışını otomatik olarak durdurur. Parlatıcı gösterge ışığı ve tuz gösterge ışığı devre dışı kalır.

Eğer multitab fonksiyonunu kullanırsanız, program süresi uzayabilir.

Multitab fonksiyonunu, bir yıkama programı başlamadan önce aktive ediniz veya devre dışı bırakınız.

Program çalışmaya başladıktan sonra multi-tab fonksiyonu aktive edemezsiniz veya dev-re dışı bırakamazsınız. Yıkama programını iptal ediniz ve sonra programı yeniden ayar-layınız.

Multitab fonksiyonunu aktive etmek için:

- Multitab tuşuna basınız. Multitab gösterge ışığı yanar.

Multitab fonksiyonunu devre dışı bırakmak için:

- Multitab tuşuna basınız. Multitab gösterge ışığı söner.

i Eğer kurutma sonuçları tatmin edici değilse, aşağıdaki işlemleri yapınız:

1. Parlatıcı çekmecesine parlatıcı doldurunuz.

2. Parlatıcı çekmecesini aktive ediniz.

3. Parlatıcı dozu ayarını pozisyon 2'ye getiriniz.

- Parlatıcı çekmecesini sadece, multitab fonksiyonu aktif olduğu zaman aktive edebilir veya devre dışı bırakabilirsiniz.

Parlatıcı bölmesini aktive etmek / devre dışı bırakılmak için:

i Cihazı kapatmanız gereklidir.

1. Başlatma / iptal düğmesine basınız ve basılı tutunuz. Program işaretleyicisini, kontrol panelindeki ilk yıkama programına denk gelene kadar saatin tersi yönde döndürünüz.

2. Gösterge ekranı su sertlik seviyesini gösterliğinde başlatma / iptal düğmesini bırakınız.

3. Program işaretleyicisi, kontrol panelindeki ikinci yıkama programına denk gelene kadar program seçme düğmesini saatin tersi yönde çeviriniz.

4. Dijital gösterge, parlatıcı çekmecesinin mevcut ayarını görüntüler.

0d

Parlatıcı çekmecesi devre dışı.

Id

Parlatıcı çekmecesi aktif.

1. Ayarı değiştirmek için başlatma / iptal tuşuna basınız. Dijital gösterge yeni ayarı görüntüler.

2. İşlemi kaydetmek için, program seçme düğmesini kapalı konumuna getiriniz.

Normal deterjan kullanımına dönmek için:

1. Multitab fonksiyonunu devre dışı bırakınız.

2. Tuz haznesini ve parlatıcı çekmecesini doldurunuz.

3. Su sertliği ayarını en yüksek seviyeye getiriniz.

4. Makineye bulaşık koymadan bir yıkama programı çalıştırınız.

5. Su yumuşaticısını, bölgenizdeki su sertliğine göre ayarlayınız.

6. Parlatıcı dozunu ayarlayınız.

Bir yıkama programını ayarlamak ve başlatmak için aşağıdaki işlemleri yapınız:

1. Kapağı kapatınız.

2. Program seçme düğmesini çevirerek yıkama programını ayarlayınız. 'Yıkama programları' bölümüne bakınız.

– Yıkama programının aşama gösterge ışığı veya ışıkları yanıp sönmeye başlar.

– Dijital göstergede programın süresi yanıp söner.

1. Başlatma / iptal tuşuna basıniz.

– Yıkama programı otomatik olarak çalışmaya başlar.

– Program başladığında, sadece işlemdeki aşamanın gösterge ışığı yanık halde kalır. Program süresi, sabit bir ışıkla belirtilir.

i Yıkama programı çalışırken, programı değiştirmeniz mümkün değildir. Yıkama programını iptal ediniz.

⚠️ Uyarı Çalışmakta olan bir yıkama programını, sadece gerekiyorsa duraklatınız veya iptal ediniz.

Dikkat Kapağı dikkatlice açınız. Sıcak buhar çıkabilir.

Bir yıkama programını duraklatma

Kapağı açınız.

- Program durdurulur. Kapağı kapatınız.

- Program duraklatıldığı noktadan itibaren çalışmaya devam eder.

Bir yıkama programının iptal edilmesi

- Başlatma / iptal düğmesine basınız ve basılı tutunuz.

– Dijital göstergede, programın süresi yanıp sönerek gösterilir.

– Aşama gösterge ışıklarından bir veya daha fazlası yanıp söner.

Yıkama programı böylece iptal edilmiş olur.

Bu durumda aşağıdaki işlemleri yapabilir- siniz:

1. Cihazı kapatınız.
2. Yeni bir yıkama programını ayarlayınız.

Yeni bir yıkama programını ayarlamadan önce deterjan çekmecesine deterjan ko-yunuz.

Yıkama programının gecikmeli başlatmaya ayarlanması ve başlatılması

1. Bir yıkama programı ayarlayınız.
2. Göstergede yıkama programı için gerekli gecikmeli başlatma süresi görüntüleninceye kadar gecikmeli başlatma düğmesine basınız. Gecikmeli başlatma süresi dijital göstergede yanıp söner.
3. Başlatma / iptal tuşuna basıniz.

– Gecikmeli başlatma için geri sayım başlar.
– Yıkama programının aşama gösterge ışıkları söner.
– Dijital göstergede, gecikmeli başlatma süresi sabit bir ışıkla belirtilir.

Geri sayım sona erdiğinde, yıkama programı otomatik olarak başlar. İşlemdeki aşamanın aşama gösterge ışığı yanar.

Geri sayımın kesintiye uğramaması için, geri sayım esnasında kapağı açmayınız. Kapağı tekrar kapattığınızda, geri sayım işlemi kaldığı yerden devam eder.

Gecikmeli başlatmanın iptal edilmesi

1. Başlatma / iptal tuşuna basınız ve yaklaşık 5 saniye basılı tutunuz.

– Başlatma / iptal gösterge ışığı ve ge- cikmeli başlatma gösterge ışığı söner.
– Aşama gösterge ışıkları yanıp sönmeye başlar.

1. Yıkama programını başlatmak için başlatma / iptal düğmesine basınız.

Yıkama programının sonu

Aşağıdaki durumlarda cihazı kapatınız:

• Cihaz otomatik olarak durduğunda,

• Dijital gösterge bir sıfır rakamı görüntülediğinde,
• Aşama gösterge ışıkları söndüğünde.
  Daha iyi kurutma sonuçları almak için, tabakları çıkartmadan önce kapağı birkaç dakika aralık bırakınız.
  Tabakları cihazdan çıkartmadan önce soğumalarını bekleyiniz. Sıcak tabaklar kolayca hasar görebilirler.

Bekleme modu

Yıkama programı sona erdiginde cihazı ka- patmazsanız, cihaz otomatik olarak bekleme

Bakım ve temizlik

Uyarı Temizlemeden önce cihazı kapatınız.

Filtrelerin temizliği

Önemli Cihazı filtresiz kullanmayınız. Filtrelerin düzgün takıldığından emin olunuz. Filtrelerin yanlış takılması, yıkama performansının düşmesine ve cihazın zarar görmesine neden olur.

A, B ve C filtrelerini akan suyun altında temizleyiniz.

moduna geçer. Bekleme modu, enerji tüketimini azaltır.

Program sona erdikten üç dakika sonra, tüm gösterge ışıkları söner ve dijital gösterge yatay bir çizgi görüntüler.

Program sonu moduna dönmek için bir tuşa basınız.

B ve C filtrelerini çıkartınız, kulpu saatin tersi yönde yaklaşık 1/4 tur döndürünüz.

Yassı filtreyi (A) ci-hazın tabanından çi-kartınız.

Yassı filtreyi (A) ci-hazın tabanına koyunuz. Yassı filtreyi, iki kılavuzun (D) altına doğru bir şekilde yerleştiriniz.

Filtre sistemini yerine koyunuz. Filtre sistemini kilitlemek için, kulpu saat yönünde kilitleninceye kadar döndürünüz.

Önemli Püskürtme kollarını çıkartmayınız.

Eğer püskürtme kollarındaki delikler tıkanırsa, kalan pislik parçalarını bir kokteyl çubuğu ile çıkartınız.

Dış temizlik

Cihazın dış yüzeylerini ve kontrol panelini nemli yumuşak bir bezle temizleyiniz. Sadece nötr deterjanlar kullanınız. Aşındırıcı temizlik ürünleri, ovalama telleri veya çözücü-ler (aseton, trikloroetilen vs.) kullanmayınız.

Donmaya karşı önlemler

Dikkat Cihazı, sıcaklığın 0°C'nin altına düştüğü yerlere kurmayınız. Üretici

firma donmadan kaynaklanan zararlardan sorumlu değildir.

Bunun mümkün olmaması halinde, cihazı boşaltınız ve kapağını kapatınız. Su giriş hortumunun bağlantısını kesiniz ve hortumdaki suyu boşaltınız.

Servisi aramadan önce

Cihaz çalışmıyor veya çalışırken bir anda du- ruyor.

Eğer bir arıza varsa, sorunun çözümünü öncelikle kendiniz bulmaya çalışınız. Sorunu gideremediğiniz takdirde, Yetkili Servise başvurunuz.

Dikkat Aşağıda önerilen düzeltici işlemleri yapmadan önce, cihazı atınız.

Hata kodu ve arıza Olası sebep ve çözümü

Dijital göstergede ,10 görün-tüleniyor.Bulaşık makinesi su almıyordur.	Su musluğu tıkalıdır veya kireç kaplamıştır.Su musluğunu temizleyiniz.Su musluğu kapalıdır.Su musluğunu açınız.Su giriş hortumundaki filtre tıkalıdır.Filtreyi temizleyiniz.Su giriş hortumunun bağlantısı yanlış yapılmıştır. Hor-tum bükülmüş veya ezilmiş olabilir.Bağlantının düzgün yapıldığından emin olunuz.
Dijital göstergede ,20 görün-tüleniyor.Bulaşık makinesi suyu tahliye et-miyor.	Lavabo borusunun ağzı tıkanmıştır.Lavabo borusunun ağzını temizleyiniz.Su tahliye hortumunun bağlantısı düzgün yapılmamıştır. Hortum bükülmüş veya ezilmiş olabilir.Bağlantının düzgün yapıldığından emin olunuz.
Dijital göstergede ,30 görün-tüleniyor.Taşma tespit aygıtı çalışıyor.	Su musluğunu kapatınız ve yetkili servisinizi arayınız.

Hata kodu ve arıza Olası sebep ve çözümü

Program çalışmaya başlamıyor.

Cihazın kapağı tam olarak kapatılmamıştır. Kapağı kapatınız.

• Cihazın fişi prize takılı değildir. Fişi prize takınız.
• Evin sigorta kutusundaki sigorta yanmıştır / atmıştır. Sigortayı değiştiriniz.
• Gecikmeli başlatma ayarlanmıştır. Programı hemen başlatmak için gecikmeli başlatmayı iptal ediniz.

Kontrol ettikten sonra cihazı çalıştırınız.

Düğmeyi, sorun çıkmadan önce ayarlı olduğu aynı yıkama programına getiriniz.

Program, duraklatıldığı noktadan tekrar başlayarak çalışmaya devam eder. Arıza tekrarlarsa, yetkili servisinizi arayınız.

Eğer göstergede tabloda açıklanmayan bir arıza kodu görüntülenirse, yetkili servisinize danışınız.

Aşağıdaki bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir:

- Model (Mod.)

- Ürün numarası (PNC)

- Seri numarası (S.N.)

Bu bilgiler için bilgi etiketine bakınız.

Gerekli bilgileri buraya yazınız:

Model tanımı: ......

Ürün numarası: ......

Seri numarası: ......

Kurutma sonuçları tatmin edici değil

Tabaklar temiz değil. • Seçilen yıkama programı, bulaşık tipi veya kirlilik derecesi için uygun değildir.• Sepetler yanlış şekilde doldurulmuştur, bu yüzden su tüm yüzeylere ulaşamıyordur.• Bulaşıkların yanlış yerleştirilmesinden ötürü, püskürtme kol- ları rahatça dönemiyordur.• Filtreler kirlidir veya düzgün takılmamıştır.• Çok az deterjan kullanılmıştır veya hiç deterjan kullanılma-mıştır.

Tabaklar üzerinde kireç kalıntıları var.

Tabaklar ıslak ve mat. • Parlatıcı kullanılmamıştır.• Parlatıcı çekmecesi boştur.

Bardakların ve tabakların üzerinde çizgiler, beya- zımsı lekeler veya mavim- si bir tabaka var.

Kurutma sonuçları tatmin edici değil

Bardakların ve tabakların üzerinde kurumuş su damlaları var.

• Parlatıcı dozunu artırınız.
• Sebebi kullandığınız deterjan olabilir.

Teknik veriler

Boyutlar Genişlik cm. 60
Yükseklik cm. 85
Derinlik cm. 61
Elektrik bağlantısı - Voltaj - Toplam güç - Sigorta	Elektrik bağlantısıyla ilgili bilgiler, bulaşık makinesi ka-pağının iç kenarındaki bilgi etiketinde yazılıdır.
Su besleme basıncı Minimum	0,5 bar (0,05 MPa)
Maksimum 8 bar (0,8 MPa)
Kapasite ... kişilik yemek takımı 12

Çevreyle ilgili bilgiler

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş olursunuz. Yanlış şekilde imha ise hem çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın almış olduğunu bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

Ambalaj malzemeleri çevreyle dosttur ve geri-dönüşümlüdür. Plastik bileşenler işaretlerle tanımlıdır, örn. >PE<, >PS<, vs. Lütfen ambalaj malzemelerini uygun çöp atma noktalarına ve atık imha tesislerine teslim ediniz.

Uyarı Cihazı imha etmek için aşağıdaki prosedürleri uygulayınız:

• Fişini elektrik prizinden çekiniz.
• Kabloyu ve fişini kesiniz ve atınız.
• Kapak kilit dilini atınız. Bu, çocukların kendilerini cihazın içerisinde kapatmalarını ve hayatlarını tehlikeye atmalarını önler.

Montaj

Uyarı Kurulum esnasında elektrik fişinin prizden çekili olduğundan emin olunuz.

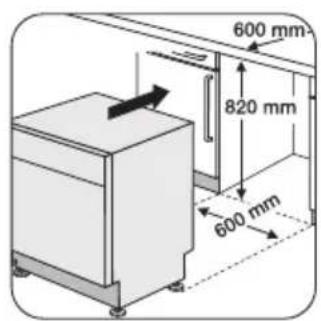

Bir mutfak tezgahının altına montaj

Cihazı, bir su musluğunun ve su tahliye noktasının yakınına yerleştiriniz. Cihazı bir lava-bonun veya mutfak mobilyasının altına monte etmek için, cihazın üst panelini çıkartınız.

Yerleştirileceği yerin boyutlarının verilen boyutlara uyduğundan emin olunuz.

1

Bu cihaz, bir sıcak (maks. 60°) veya soğuk su beslemesine bağlanabilir.

Eğer sıcak su çevreyle dost, alternatif enerji kaynaklarından geliyorsa (örneğin güneş veya fotovoltaj panelleri ve rüzgar), enerji tüketimini azaltmak için sıcak su kaynağını kullanınız.

Su giriş hortumunu, 3/4" ebadında, harici dişli bir su musluğuna takınız.

Dikkat Eski bir cihazın bağlantı hortumlarını kullanmayınız.

Su basıncı, sınır değerleri dahilinde olmalıdır ('Teknik özellikler' bölümüne bakınız). Bölgenizdeki ortalama şebeke basıncı değerini, yerel su idarenizden öğreniniz.

Su giriş hortumunun bükülmediğinden ve ezilmediğinden veya dolaşmadığından emin olunuz.

Giriş hortumunu, montaja uygun olarak sola veya sağa döndürünüz. Su kaçağı olmaması için, kilit somununu doğru bir şekilde takınız.

Dikkat Cihazı yeni borulara veya uzun bir süre kullanılmamış olan borulara

Eğer bulaşık makinesini tek başına bağımsız bir cihaz olarak kullanmak isterseniz, cihazın üst panelini yerine takınız.

Cihazın taban kısmının yüksekliği ayarlanamaz.

Cihazın düzlemselliğinin ayarlanması

Cihazın, kapağı düzgün şekilde kapatılabilecek ve sızdırmazlığı sağlanabileceği şekilde düzlemsel olduğundan emin olunuz. Cihazın düzlemselliği uygun ise, kapak kabinin yan taraflarına takılmayacaktır. Eğer kapak doğru kapanmıyorsa, makine tam düz seviyeye gelinceye kadar ayarlanabilir ayakları gevşetiniz veya sıkınız.

bağlamayınız. Suyun birkaç dakika akmasını bekleyiniz, daha sonra giriş hortumunu bağlayınız.

Su tahliye hortumu

Su tahliye hortumu- nu, lavabo-altı tahli- ye borusuna bağla- yınız.

⚠️ Uyarı Bu güvenlik önlemlerine uyulmamanız halinde üretici firma sorumluluk kabul etmez.

Cihazı güvenlik önlemlerine uygun şekilde topraklayınız.

Bilgi etiketinde yazılı olan nominal voltaj ve güç tipinin cihazın monte edildiği yerdeki voltaj ve güç değerlerine uyduğundan emin olunuz.

Daima düzgün takılmış, elektrik çarpmasına karşı korumalı bir priz kullanınız.

Uzatma hortumun dahili çapı, tahliye hortumun çapından küçük olmamalıdır.

Eğer su tahliye hortumunu süzgeçli bir lava- bo-altı tahliye borusuna bağlıyorsanız, plas- tik membranı (A) çıkartınız. Eğer membranı çıkartmazsanız, yiyecek kalıntıları tahliye hortumunun süzgecini tıkayabilir.

Dikkat Su kaçağı olmaması için, su bağlantılarının sıkı olduğundan emin olunuz.

Priz çoğaltıcılar, konnektörler ve uzatma kabloları kullanmayınız. Yangın riski söz konusudur.

Elektrik kablosunu kendiniz değiştirmeyiniz.

Yetkili servis merkezine başvurunuz.

Kurulumdan sonra elektrik prizinin erişilebilir olduğundan emin olunuz.

Cihazın fişini prizden çekmek için kabloyu çekmeyiniz. Daima fişin kendisinden tutarak çekiniz.

www.zanussi.cz

www.zanussi.hu

www.zanussi.pl
