ZDF3020X - Lava-louças ZANUSSI - Manual de utilização gratuito

Tipo de produto	Máquina de lavar loiça
Marca	Zanussi
Modelo	ZDF3020X
Dimensões (L x A x P)	60 x 85 x 61 cm
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Capacidade	12 talheres
Pressão de água	0,5 - 8 bar (0,05 - 0,8 MPa)
Programas de lavagem	AUTO, Intenso (70°C), ECO (50°C), Pré-lavagem (frio), 90 min (65°C)
Funções especiais	Multi-pastilhas, Início diferido (1-19 h)
Indicadores luminosos	Fase de lavagem, fase de secagem, sal, abrilhantador
Tipo de instalação	Livre ou embutido (com remoção do tampo)
Altura máxima do cesto superior	20 cm (posição superior) / 31 cm (posição inferior)
Consumo de energia (programa ECO)	1,0 - 1,1 kWh
Consumo de água (programa ECO)	13 - 15 litros
Duração do programa (ECO)	90 - 120 minutos
Sistema de filtros	Triplo (filtros A, B, C)
Acessórios incluídos	Cesto superior ajustável, cesto inferior, grelha para talheres
Segurança	Sistema anti-inundação, bloqueio para crianças (fecho da porta)
Manutenção	Limpeza regular dos filtros e braços aspersores

Perguntas frequentes - ZDF3020X ZANUSSI

Como selecionar o programa de lavagem adequado?

Rode o selector de programas até que o marcador coincida com o programa desejado no painel. Consulte a tabela de programas para escolher o mais adequado ao tipo de loiça e sujidade.

O que fazer se a máquina não enche de água e exibe o código 10?

Verifique se a torneira de água está aberta e não obstruída. Limpe o filtro da mangueira de entrada. Certifique-se de que a mangueira não está dobrada ou comprimida.

Como utilizar a função Multi-pastilhas?

Prima o botão Multi-pastilhas antes de iniciar o programa. Quando ativada, o aparelho ajusta automaticamente o uso de sal e abrilhantador para pastilhas combinadas.

Como regular o amaciador da água?

Ajuste o descalcificador de água manualmente (interruptor) e electronicamente (com o botão Iniciar/Cancelar) de acordo com a dureza da água da sua região. Consulte a tabela de dureza no manual.

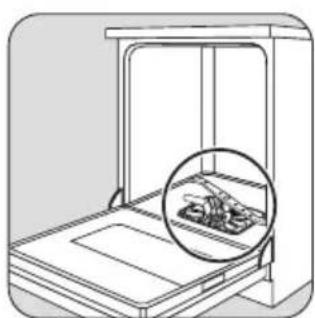

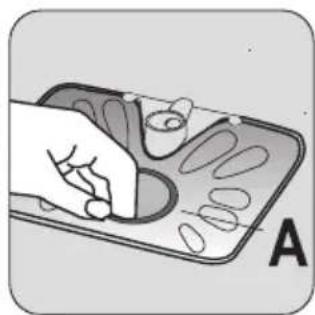

Como limpar os filtros?

Desligue a máquina, retire os filtros A, B e C e lave-os em água corrente. Reinstale corretamente, garantindo que o filtro plano fique por baixo das guias.

O que significa o código de avaria 20?

Indica que a máquina não escoa. Verifique se o sifão do lava-loiça está desobstruído e se a mangueira de escoamento não está dobrada ou comprimida.

Como ajustar a dosagem de abrilhantador?

A dosagem é regulada eletronicamente. Com o aparelho desligado, mantenha premido o Iniciar/Cancelar e rode o selector até ao primeiro programa. Prima o botão para alterar o nível (1 a 6).

Como carregar a loiça corretamente?

Coloque as peças ocas com a abertura para baixo, evite que se toquem e posicione os talheres no cesto próprio. Certifique-se de que os braços aspersores podem girar livremente.

Como ativar o início diferido?

Selecione o programa, prima Início diferido até ao número de horas desejado (1-19) e depois prima Iniciar/Cancelar. A contagem decrescente começa.

O que fazer se a loiça não seca bem?

Verifique se o depósito de abrilhantador está cheio e aumente a dosagem. Mantenha a porta entreaberta no final do programa para melhor secagem.

MANUAL DE UTILIZADOR ZDF3020X ZANUSSI

PT Manual de instruções 58

Máquina de lavar loiça

Bulaşık Makinesi

USER MANUAL

Obsah

Informações de segurança	58
Painel de controlo	59
Programas de lavagem	61
Antes da primeira utilização	62
Regular o amaciador da água	62
Utilização do sal para máquinas de lavar loiça	63
Utilização do abrilhantador	64
Carregar pratos e talheres	65
Utilização do detergente	66

Função Multi-pastilhas ____	67
Seleccionar e iniciar um programa de lavagem __	68
Manutenção e limpeza ____	69
O que fazer se... ____	70
Dados técnicos ____	72
Preocupações ambientais ____	72

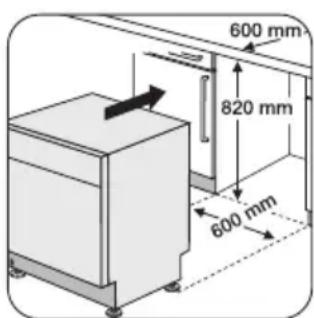

Instalação ____	72
Ligação à rede de abastecimento de água ____	73
Ligação eléctrica ____	74

Sujeito a alterações sem aviso prévio

Informações de segurança

Para sua segurança e funcionamento correcto da máquina, leia este manual cuidadosamente antes da instalação e utilização. Guarde sempre estas instruções com a máquina mesmo que seja transferida ou vendida. Os utilizadores devem conhecer por completo o funcionamento e as características de segurança da máquina.

Utilização correcta

• O aparelho foi concebido exclusivamente para utilização doméstica.
• Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.
• Não coloque solventes no aparelho. Perigo de explosão.
• Coloque as facas e todas as peças com pontas afiadas no cesto dos talheres com a ponta virada para baixo. Caso contrário, coloque numa posição horizontal no cesto superior.
• Utilize apenas produtos específicos para máquinas de lavar loiça (detergente, sal, abrilhantador).
• Se abrir a porta enquanto o aparelho está em funcionamento, o vapor quente pode escapar. Perigo de queimaduras na pele.
• Não retire a loiça da máquina antes do final do programa de lavagem.
• Quando o programa de lavagem estiver concluído, desligue a ficha da tomada e feche a torneira de água.
• Apenas um técnico de assistência autorizado pode reparar este aparelho. Utilize apenas peças sobresse-lentes originais.

- Não execute reparações sozinho para evitar ferimentos e danos na máquina. Contacte sempre o centro de assistência.

Segurança geral

• A máquina não deve ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou que não possuam o conhecimento e a experiência necessários. Devem ser vigiadas ou receber formação para a utilização da máquina por parte de uma pessoa responsável pela sua segurança.
• Cumpra as instruções de segurança do fabricante do detergente da máquina de lavar a loiça para evitar queimaduras nos olhos, boca e garganta.
• Não beba água da máquina de lavar loiça. Os resíduos de detergente podem ficar na máquina.
• Feche sempre a porta quando não utilizar a máquina, para evitar ferimentos e para não tropeçar na porta aberta.
• Não se sente nem se apoie na porta aberta.

Segurança para crianças

• A máquina só pode ser utilizada por adultos. As crianças devem ser vigiadas para garantir que não brincam com a máquina.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Mantenha todos os detergentes numa área segura. Não permita que as crianças toquem nos detergentes.
• Mantenha as crianças afastadas da máquina quando a porta está aberta.

Instalação

• Certifique-se de que a máquina não está danificada devido ao transporte. Não ligue uma máquina danificada. Se necessário, contacte o fornecedor.
• Retire todo o material da embalagem antes da primeira utilização.
• Uma pessoa qualificada e competente tem de fazer a instalação eléctrica.
• Uma pessoa qualificada e competente tem de fazer a instalação da canalização.
• Não altere as especificações nem modifique este produto. Risco de ferimentos e danos na máquina.

- Não utilize a máquina:

• Se o cabo de alimentação eléctrica ou as mangueiras da água estiverem danificados,
• se o painel de controlo, bancada ou zona do rodapé estiverem danificados, que permitam o acesso ao interior do aparelho.

Contacte o centro de assistência local.

- Não perfure os lados da máquina para evitar danos nos componentes hidráulicos e eléctricos.

Advertência Cumpra cuidadosamente as instruções para as ligações eléctricas e hídricas.

Painel de controlo

1 Selector de programas
2 Botão Iniciar/Cancelar
3 Botão Multi-pastilhas
4 Botão Início diferido
5 /isor digital
6 indicadores luminosos
7 Marcador de programas
8 Posição de desligado

Indicadores luminosos
Fase de lavagem	O indicador luminoso da fase de lavagem acende-se quando a fase de lavagem ou a fase de enxaguamento estão em curso.
Fase de secagem	O indicador luminoso da fase de secagem acende-se quando a fase de secagem está em curso.
Função Multi-pastilhas	O indicador luminoso da função multi-pastilhas acende-se quando a função multi-pastilhas está activa.
Sal 1)S	O indicador luminoso de sal acende-se quando é necessário encher o depósito de sal.Consulte o capítulo "Utilizar o sal para máquina de lavar loiça".Depois de encher o recipiente, o indicador luminoso de sal pode permanecer aceso durante algumas horas. Tal não tem um efeito indesejado no funcionamento do aparelho.
Abrilhantador 1)	O indicador luminoso de abrilhantador acende-se quando é necessário encher com abrilhantador. Consulte o capítulo "Utilizar o abrilhantador".

1) Quando os depósitos de sal e/ou abrilhantador estão vazios, os respectivos indicadores luminosos não se acendem durante um programa de lavagem.

• Para ligar o aparelho ou para regular um programa de lavagem rode o selector de programas para a direita ou para a esquerda. O marcador de programa no selector de programas tem de coincidir com um dos programas de lavagem no painel de controlo. Se o marcador de programas coincidir com um programa de lavagem, o visor digital exibe o tempo de duração do programa. Se o marcador de programas não coincidir com um programa de lavagem, o visor digital exibe duas barras horizontais.
• Para desligar o aparelho, rode o selector de programas até que o marcador de programas coincida com o indicador de desligado.

Utilize o selector de programas para estas operações:

• Para regular o descalcificador de água. Consulte "Regular o descalcificador de água".
• Para desactivar/activar o distribuidor de abrilhantador. Consulte "Função Multi-pastilhas".

Botão Iniciar/Cancelar

Utilize o botão Iniciar/Cancelar para estas operações:

• Para iniciar o programa de lavagem. Consulte o capítulo "Regular e iniciar um programa de lavagem".
• Para cancelar um programa de lavagem em curso. Consulte o capítulo "Regular e iniciar um programa de lavagem".
• Para regular o nível de descalcificador de água. Consulte o capítulo "Regular o descalcificador de água".
• Para desactivar/activar o distribuidor de abrilhantador. Consulte o capítulo "Função Multi-pastilhas".

Botão Multi-pastilhas

Prima este botão para activar/desactivar a função Multi-pastilhas. Consulte o capítulo "Função Multi-pastilhas".

Botão Início diferido

Utilize o botão Início diferido para atrasar o início do programa de lavagem com um intervalo entre 1 e 19 horas. Consulte o capítulo "Regular e iniciar um programa de lavagem".

Visor digital

O visor exibe:

• Nível do descalcificador de água ajustado.
• Activação/desactivação do distribuidor de abrilhantador (apenas com a função Multi-pastilhas activa).
• Duração do programa.
• Tempo restante até ao fim do programa.
• Fim do programa de lavagem, aparece um zero no visor digital.
• Número de horas em início diferido.
• Códigos de avaria.

Modo de regulação

O aparelho está em modo de regulação quando:
- Um ou mais indicadores luminosos de fase estão ace- sos.
- O tempo de duração de um programa pisca no visor digital.
O aparelho tem de estar em modo de regulação para estas operações:
- Para regular um programa de lavagem.
- Para regular o nível de descalcificador de água.
- Para desactivar/activar o distribuidor de abrilhantador.
O aparelho não está em modo de regulação quando:
- Um ou mais indicadores luminosos de fase estão ace- sos.
- O tempo restante do programa não pisca.

Programas de lavagem

Programas de lavagem

Programa e posição do selector de programas	Grau de sujidade Tipo de carga Descrição programa
AUTO1)	Nenhum Pratos, talheres, tachos e panelas		Pré-lavagemLavagem principal até 45°C ou 70°C1 ou 2 enxaguamentos intermédiosEnxaguamento finalSecagem
	Sujidade intensa Pratos, talheres, tachos e panelas		Pré-lavagemLavagem principal até 70°C2 enxaguamentos intermédiosEnxaguamento finalSecagem
ECO2)	Sujidade normal Pratos e talheres Pré-lavagem		Lavagem principal a 50°C1 enxaguamento intermédioEnxaguamento finalSecagem
	Nenhum Carga parcial (a completar mais tarde).		1 enxaguamento a frio (para evitar que os resíduos de alimentos fiquem entranhados).Não é necessário detergente com este programa.
3)	Sujidade normal ou ligeira	Pratos e talheres Lavagem	principal a 65°CEnxaguamento final

1) Durante o programa de lavagem "Automático", o grau de sujidade da loiça é determinado pela forma como a água se apresenta turva. A duração do programa e os consumos podem alterar. Isto depende se o aparelho está carregado ou não e do nível de sujidade da loiça. O aparelho ajusta automaticamente a temperatura da água durante a lavagem principal.

2) Programa de teste para os institutos de teste. Consulte o folheto fornecido em separado para os dados de teste.

3) Este é o programa diário perfeito para limpar uma carga não total. Ideal para uma família de 4 pessoas que apenas pretenda colocar loiça e talheres do pequeno-almoço e jantar.

Dados de consumo

Programa	Duração (em minutos)1)	Consumo de energia (em kWh)	Água (em litros)
AUTO	- 1,1-1,7 11-22
	- 1,6-1,8 22-24
ECO	- 1,0-1,1 13-15
	- 0,1 4
	- 0,9 9

1) O visor digital mostra a duração do programa.

A pressão e a temperatura da água, as variações da alimentação de energia e a quantidade de pratos podem alterar estes valores.

Antes da primeira utilização

Consulte as seguintes instruções para cada passo do procedimento:

1. Verifique se o nível do descalcificador de água está correcto para a dureza de água da sua área. Se necessário, regule o descalcificador de água.
2. Encha o compartimento do sal com sal para máquina de lavar loiça.
3. Encha o distribuidor de abrilhantador com abrilhantador.

4. Coloque os talheres e os pratos na máquina de lavar loiça.

5. Regule o programa de lavagem correcto para o tipo de carga e sujidade.

6. Encha o distribuidor de detergente com a quantidade correcta de detergente.
7. Inicie o programa de lavagem.

Se usar pastilhas de detergente combinadas ("3 em 1", "4 em 1", "5 em 1", etc.), consulte o capítulo "Função Multi-pastilhas".

Regular o amaciador da água

O descalcificador de água retira minerais e sais do fornecimento de água. Os minerais e os sais podem ter um efeito nocivo no funcionamento da máquina.

A dureza da água é medida em escalas equivalentes:

• Graus alemães (dH°),

• Graus franceses (°TH),

• mmol/l (milimol por litro - unidade internacional para a dureza da água),

• Clarke.

Ajuste o descalcificador de água para a dureza da água da sua área. Se necessário, contacte os serviços de abastecimento de água.

Dureza da água Regulação da dureza da água
°dH	°TH	mmol/l	Clarke	manualmente	electronicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Não é necessário utilizar sal.

i Tem de regular o descalcificador de água manual ou electronicamente.

Ajuste manual

O aparelho é regulado na fábrica na posição 2.

Coloque o interruptor na posição 1 ou 2.

Ajuste electrónico

O descalcificador de água é regulado na fábrica no nível 5.

Utilização do sal para máquinas de lavar loiça

Cuidado Utilize apenas sal para máquinas de lavar loiça. Tipos de sal que não são aplicáveis para máquinas de lavar loiça causam danos no descalcificador de água.

i O aparelho tem de estar desligado.

1. Mantenha premido o botão Iniciar/Cancelar. Rode o selector de programas para a esquerda até que o marcador de programas coincida com o primeiro programa de lavagem no painel de controlo.
2. Solte o botão Iniciar/Cancelar quando o visor digital exibir a nova regulação.

Exemplos:

• nível 5 = 5 L

• nível 10 = 10 L

• Prima o botão Iniciar/Cancelar para mudar o nível de descalcificador de água. Sempre que premir o botão, o nível aumenta.

• Rode o selector de programas para a posição de desligado para guardar esta operação.

Encha o depósito de sal com 1 litro de água (ape- nas a primeira operação).

Utilização do abrilhantador

Cuidado Utilize apenas abrilhantadores específicos para máquinas de lavar loiça.

i É normal que a água transborde do depósito de sal quando o enche com sal.
Certifique-se de que não existem grãos de sal fora do respectivo depósito. O sal que permanece no depósito durante algum tempo desgasta o depósito. É recomendável iniciar um programa de lavagem imedia-tamente após encher o depósito de sal. Isto evita que os grãos de sal derramados provoquem corrosão.

Se regular electronicamente o descalcificador de água para o nível 1, o indicador luminoso de sal não fica aceso.

3

Cuidado Não encha o distribuidor de abrilhantador com outros produtos (ex.: agente de limpeza para máquinas de lavar loiça, detergente líquido). Existe o risco de danificar a máquina.

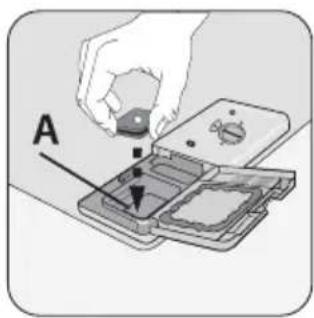

Regular a dosagem de abrilhantador

O indicador de abrilhantador é regulado na fábrica na posição 3. Para aumentar ou diminuir a dosagem, consulte "O que fazer se..."

Carregar pratos e talheres

Sugestões e dicas úteis

Cuidado Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.

Não utilize o aparelho para limpar objectos que podem absorver água (esponjas, panos domésticos, etc).

- Antes de carregar talheres e pratos, execute estes passos:

- Retire todos os resíduos e restos de alimentos.

- Amoleça os restos de comida queimada nos tachos.

- Enquanto coloca os talheres e pratos, execute estes passos:

- Coloque as peças ocas (por exemplo, chávenas, copos e panelas) com a abertura para baixo.

- Certifique-se de que a água não acumula no recipiente ou numa base funda.

- Certifique-se de que os talheres e os pratos não estão dentro uns dos outros.

- Certifique-se de que os talheres e os pratos não cobrem outros talheres e pratos.

- Certifique-se de que os copos não tocam noutros copos.

- Coloque pequenos objectos no cesto dos talheres.

- As peças de plástico e os tachos com revestimentos anti-aderentes podem reter gotas de água. As peças de plástico não secam tão bem como as peças de porcelana e de aço.

- Coloque as peças leves no cesto superior. Certifique-se de que as peças não se mexem.

Cuidado Certifique-se de que os braços aspersores se podem mover livremente antes de iniciar o programa de lavagem.

Advertência Feche sempre a porta depois de carregar e descarregar o aparelho. Uma porta aberta pode ser perigosa.

Coloque as travessas e as tampas grandes nas extremidades do cesto inferior.

2

As filas de espigões no cesto inferior podem ser baixadas para colocar panelas, tachos e tigelas.

i Utilize a grelha para talheres. Se o tamanho dos talheres não permitir o uso da grelha para talheres, retire-a.

Disponha a loiça para permitir que a água atinja todas as superfícies.

Para peças maiores, levante as prateleiras para chávenas.

i Coloque os pratos na parte de trás do cesto superior. Incline-os para a frente.

Ajustar a altura do cesto superior

Se colocar pratos grandes no cesto inferior, mova primeiro o cesto superior para a posição superior.

Altura máxima da loiça cesto superior cesto inferior
Posição superi-or	20 cm 31 cm

Utilização do detergente

i Utilize apenas detergentes (pó, líquido ou pastilha) aplicáveis para máquinas de lavar loiça.

Siga os dados na embalagem:

• dosagem recomendada pelo fabricante,
• recomendações de armazenamento.

Execute estes passos para mover o cesto superior para a posição superior:

1. Puxe o cesto até ao limite.
2. Levante cuidadosamente os dois lados até que o mecanismo engate e o cesto fique estável.

Execute estes passos para mover o cesto superior para a posição inferior:

1. Puxe o cesto até ao limite.
2. Levante cuidadosamente os dois lados.
3. Segure no mecanismo e deixe-o descair lentamente.

Cuidado

- Não levante ou baixe o cesto apenas de um lado.

- Se o cesto estiver na posição superior, não coloque chávenas nos suportes para chávenas.

Não utilize mais que a quantidade correcta de detergente para diminuir a poluição.

Se utilizar um programa de lavagem com fase pré-lavagem, coloque mais detergente no compartimento de detergente de pré-lavagem ( B).

5

As diferentes marcas de detergente dissolvem em tempos diferentes. Algumas pastilhas de detergente não têm os melhores resultados de limpeza durante programas de lavagem curtos. Utilize programas de lavagem longos quando utilizar pastilhas de detergente, de forma a retirar por completo o detergente.

Função Multi-pastilhas

A função pastilhas Multi-funções destina-se a pastilhas de detergente combinadas.

Estas pastilhas contêm agentes, como detergente, abrilhantador e sal para máquina de lavar loiça. Outras pastilhas podem conter outros agentes.

Verifique se estas pastilhas são adequadas para a dureza de água da sua área. Consulte as instruções do fabricante. Quando regular a função pastilhas Multi-funções, esta permanece ligada até a desactivar.

A função Multi-pastilhas pára automaticamente o fluxo de abrilhantador e de sal. Os indicadores luminosos de abrilhantador e de sal são desactivados.

A duração do programa pode aumentar se usar a função pastilhas Multi-funções.

Active ou desactive a função pastilhas Multi-funções antes de iniciar um programa de lavagem.

Não pode activar ou desactivar a função pastilha Multi-funções quando o programa estiver em curso. Cancele o programa de lavagem e, depois, regule o programa novamente.

Para activar a função pastilhas Multi-funções:

- Prima o botão pastilhas Multi-funções. O indicador luminoso de pastilha Multi-funções acende-se.

Para desactivar a função pastilhas Multi-funções:

- Prima o botão pastilhas Multi-funções. O indicador luminoso de pastilhas Multi-funções apaga-se.

i Execute estes passos se os resultados de secagem não forem satisfatórios:

1. Encha o distribuidor de abrilhantador com abrilhantador.

2. Active o distribuidor de abrilhantador.

3. Regule a dosagem de abrilhantador para a posição 2.

- Só pode activar ou desactivar o distribuidor de abri-lhantador quando a função pastihas Multi-funções estiver activa.

i O aparelho tem de estar desligado.

1. Mantenha premido o botão Iniciar/Cancelar. Rode o selector de programas para a esquerda até que o marcador de programas coincida com o primeiro programa de lavagem no painel de controlo.
2. Solte o botão Iniciar/Cancelar quando o visor exibir o nível de dureza da água.
3. Rode o selector de programas para a esquerda até que o marcador de programas coincida com o segundo programa de lavagem no painel de controlo.
4. O visor digital exibe a regulação actual do distribuidor de abrilhantador.

1. Prima o botão Iniciar/Cancelar para alterar a regulação. O visor digital exibe a nova regulação.
2. Rode o selector de programas para a posição de desligado para guardar esta operação.

i Para voltar a usar detergente normal:

1. Desactive a função pastilhas Multi-funções.

2. Encha o depósito de sal e o distribuidor de abrilhantador.

3. Ajuste a dureza da água para o nível mais alto.
4. Execute um programa de lavagem sem loiça.
5. Ajuste o descalcificador de água para a dureza da água da sua área.
6. Regule a dosagem de abrilhantador.

Seleccionar e iniciar um programa de lavagem

Execute estes passos para regular e iniciar um programa de lavagem:

1. Feche a porta.
2. Rode o selector de programas para regular o programa de lavagem. Consulte o capítulo "Programas de lavagem".

- O(s) indicador(s) luminoso(s) de fase do programa de lavagem acendem-se. - A duração do programa pisca no visor digital.

1. Prima o botão Iniciar/Cancelar.

2. O programa de lavagem inicia automaticamente.

3. Quando o programa inicia, apenas o indicador luminoso da fase em curso permanece aceso. A duração do programa fica permanentemente acesa.

Quando o programa de lavagem estiver em curso, não pode alterar o programa. Cancele o programa de lavagem.

Advertência Interrompa ou cancele um programa em curso apenas se for necessário.
Cuidado Abra a porta com cuidado. Pode ser libertado vapor quente.

Interromper um programa de lavagem

Abra a porta.

- 0 programa pára.

Fecha a porta.

- O programa continua a partir do ponto de interrupção.

Cancelar um programa de lavagem

- Mantenha premido o botão Iniciar/Cancelar.

• O tempo de duração do programa pisca no visor digital.
• Um ou mais indicadores luminosos de fase estão acesos.

O programa de lavagem é cancelado.

Neste momento, pode executar estes passos:

1. Desligue o aparelho.
2. Regule um novo programa de lavagem.
   Encha o distribuidor de detergente com detergente antes de regular um novo programa de lavagem.

Regular e iniciar um programa de lavagem com início diferido

1. Regule um programa de lavagem.
2. Prima o botão Início diferido até que o visor exiba o tempo de início diferido necessário para o programa de lavagem. O tempo de início diferido pisca no visor digital.
3. Prima o botão Iniciar/Cancelar.

- A contagem decrescente do início diferido inicia.

• Os indicadores luminosos de fase do programa de lavagem apagam-se.
• No visor digital o tempo de início diferido está aceso permanentemente.

Quando a contagem decrescente terminar, o programa de lavagem inicia automaticamente. O indicador luminoso da fase em curso acende-se.

Não abra a porta durante a contagem decrescente para evitar a interrupção da mesma. Quando fechar novamente a porta, a contagem decrescente continuará a partir do ponto de interrupção.

Cancelar um início diferido

1. Mantenha premido o botão Iniciar/Cancelar.

2. O(s) indicador(s) luminoso(s) de fase acendem-se.

3. O tempo de duração do programa de lavagem aparece no visor digital

4. Para iniciar o programa de lavagem, prima o botão Iniciar/Cancelar.

Manutenção e limpeza

Advertência Desligue a máquina antes de limpar os filtros.

Limpar os filtros

Importante Não utilize o aparelho sem os filtros. Certifique-se de que a instalação dos filtros está correcta. Uma instalação incorrecta irá causar resultados de lavagem insatisfatórios e danificar o aparelho.

Limpe os filtros A, B e C debaixo de água corrente.

Fim do programa de lavagem

Desligue a máquina nestas condições:

• O aparelho pára automaticamente.
• O visor digital exibe um zero.
• Os indicadores luminosos da fase apagam-se.

Para obter os melhores resultados de secagem, mantenha a porta entreaberta durante alguns minutos antes de retirar a loiça.

Deixe a loiça arrefecer antes de a retirar do aparelho. A loiça quente danifica-se facilmente.

Modo de espera

Se não desligar o aparelho no fim do programa de lava-gem, o aparelho entrará automaticamente em modo de espera. O modo de espera diminui o consumo de energia. Três minutos depois do fim do programa, apagam-se todos os indicadores e o visor digital apresenta uma barra horizontal.

Prima um botão para regressar ao modo de fim do programa.

Para retirar os filtros B e C, rode o manípulo aprox. 1/4 de volta para a esquerda.

Retire o filtro plano A do fundo do aparelho.

Coloque o filtro plano A no fundo do aparelho. Instale o filtro plano correctamente por baixo das duas guias D.

Coloque o sistema de filtros no lugar. Para bloquear o sistema de filtros rode o manípulo para a esquerda até bloquear.

Importante Não retire os braços aspersores.

Se os orifícios dos braços aspersores ficarem obstruídos, retire a sujidade com um palito.

Limpeza externa

Limpe as superfícies externas da máquina e o painel de controlo com um pano suave humedecido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões ou solventes (acetona, tricloroetileno, etc...).

Precauções contra a formação de gelo

Cuidado Não instale a máquina num local onde a temperatura seja inferior a 0°C. O fabricante não é consável por danos devido a congelamento.

Se não for possível, esvazie a máquina e feche a porta. Desligue a mangueira de entrada de água e retire a água da mangueira de entrada de água.

O que fazer se...

A máquina não arranca ou pára durante o funcionamento. Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o centro de assistência.

Cuidado Desligue o aparelho antes de executar as seguintes acções de correção.

Código de avaria e mau funcionamento Possível causa e solução
o visor digital exibe,10A máquina de lavar loiça não se enche de água	A torneira da água está obstruída ou com incrustações de calcário.Limpe a torneira da água.A torneira da água está fechada.Abra a torneira da água.O filtro na mangueira de entrada de água está bloqueado.Limpe o filtro.A ligação da mangueira de entrada de água não está correcta. A mangueira pode estar dobrada ou comprimida.Certifique-se de que a ligação está correcta.
o visor digital exibe,20A máquina de lavar loiça não escoa	O sifão do lava-loiça está bloqueado.Limpe o sifão do lava-loiça.A ligação da mangueira de escoamento de água não está correcta. A mangueira pode estar dobrada ou comprimida.Certifique-se de que a ligação está correcta.
o visor digital exibe,30O dispositivo anti-inundação é accionado	Fecha a torneira de água e contacte o serviço de assistência.
O programa não arranca • A porta do aparelho não está fechada.Feche a porta.• A ficha de alimentação eléctrica não está ligada.Ligue a ficha.• O fusível do contador está queimado.Substitua o fusível.• O início diferido está regulado.Cancel e o início diferido para iniciar o programa imediatamente.

Após a verificação, ligue o aparelho. Regule o botão para o programa de lavagem regulado antes da avaria.

O programa continua a partir do ponto de interrupção. Se a avaria persistir, contacte o centro de assistência.

Se o visor exibir um código de avaria não descrito na tabela, contacte o centro de assistência.

Estes dados são necessários para o ajudar rápida e correctamente:

- Modelo (Mod.)

• Número do produto (PNC)
• Número de série (S.N.)

Para estes dados, consulte a placa de características.

Escreva os dados necessários aqui:

Descrição do modelo : ......

Número do produto : ......

Os resultados de limpeza não são satisfatórios
A loiça não está lavada	O programa de lavagem seleccionado não é aplicável para o tipo de loiça e sujidade.Os cestos estão carregados incorrectamente e a água não atinge todas as superfícies.Os braços aspersores não rodam livremente devido à disposição incorrecta da loiça.Os filtros estão sujos ou não estão instalados correctamente.Utilizou pouco ou nenhum detergente.
Partículas de calcário na loiça • O	depósito de sal está vazio.O descalcificador de água está regulado para o nível errado.A tampa do depósito do sal não está bem fechada.
A loiça está molhada e baça • Não	utilizou abrilhantador.O distribuidor de abrilhantador está vazio.
Há riscos, manchas esbranquiçadas ou uma película azulada nos copos e na loiça	Reduza a dosagem de abrilhantador.
Sinais de gotas de água secas em copos e pratos	Aumente a dose de abrilhantador.A causa pode dever-se ao detergente.

Dados técnicos

Dimensões Largura cm 60
Altura cm 85
Profundidade cm 61
Ligação eléctrica - Tensão - Potência total - Fusível	São fornecidas informações sobre a ligação eléctrica na placa de características situada na extremidade interior da porta da máquina de lavar loiça.
Pressão do abastecimento da água Mínimo 0,5 bar (0,05 MPa)
Máximo 8 bar (0,8 MPa)
Capacidade Talheres completos 12

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Instalação

Advertência Certifique-se de que a ficha de alimentação eléctrica está desligada da tomada durante a instalação.

Instalação por baixo de um balcão

Coloque a máquina adjacente a uma torneira de água e uma saída de escoamento. Retire o tampo do aparelho para o instalar por baixo de um lava-loiça ou de uma bancada de cozinha. Certifique-se de que as dimensões da reentrância estão em conformidade com as dimensões dadas.

Os materiais da embalagem são ecológicos e podem ser reciclados. Os componentes de plástico estão identificados por marcas, por exemplo, >PE<, >PS<, etc. Elimine os materiais de embalagem no receptáculo adequado nas instalações de eliminação de resíduos da sua zona.

Advertência Para eliminar a máquina, siga o procedimento:

• Retire a ficha da tomada.
• Corte o cabo de alimentação eléctrica e a ficha de alimentação eléctrica e elimine-os.
• Elimine o fecho da porta. Isto evita que as crianças se fechem dentro da máquina e coloquem a vida em perigo.

1

Ligação à rede de abastecimento de água

Mangueira de entrada de água

Ligue a máquina a um fornecimento de água quente (máx. 60°) ou fria.

Se a água quente for proveniente de fontes alternativas de energia mais ecológicas (por exemplo, painéis solares ou fotovoltaicos e eólicas), utilize um fornecimento de água quente pata diminuir o consumo de energia.

Ligue o tubo de entrada a uma torneira com uma rosca externa de 3/4".

Cuidado Não utilize mangueiras de ligação de um aparelho antigo.

A pressão da água tem de estar dentro dos limites (consulte o capítulo "Dados técnicos"). Certifique-se de que a autoridade de fornecimento de água lhe fornece a pressão média de água da sua área.

Certifique-se de que não existem dobras nas mangueiras da água e que estas não estão esmagadas ou entaladas. Rode a mangueira de entrada para a esquerda ou para a direita, consoante a instalação. Coloque a porca de bloqueio correctamente para evitar fugas de água.

Cuidado Não ligue o aparelho a canos novos ou canos que não sejam usados durante muito tempo.

Deixe a água correr durante alguns minutos e, depois, ligue a mangueira de entrada.

Instale o tampo no aparelho se pretender usar a máquina de lavar loiça como aparelho de instalação livre.

O rodapé do aparelho de livre instalação não é ajustável.

Regular o nível da máquina

Certifique-se de que a máquina está nivelada para fechar e vedar a porta correctamente. Se o nível da máquina estiver correcto, a porta não fica presa nas partes laterais do armário. Se a porta não fechar correctamente, desaperte ou aperte os pés ajustáveis até a máquina estar nivelada.

Mangueira de escoamento da água

Ligue a mangueira de es- coamento de água ao sifão do lava-loiça.

O diâmetro interior não pode ser inferior ao diâmetro da mangueira.

Se ligar a mangueira de escoamento da água a um sifão por baixo do lava-loiça, retire a membrana de plástico (A). Se não retirar a membrana, os alimentos podem bloquear o sifão da mangueira de escoamento.

Cuidado Certifique-se de que as uniões de água estão estanques para evitar fugas de água.

Ligação eléctrica

Advertência O fabricante não é responsável se não seguir estas precauções de segurança.

Ligue a máquina à terra de acordo com as precauções de segurança.

Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e a alimentação do fornecimento de energia local.

Utilize sempre uma tomada correctamente instalada e à prova de choques eléctricos.

Não utilize fichas de contactos múltiplos, conectores e cabos de extensão. Existe um risco de incêndio.

Não substitua o cabo de alimentação eléctrica sozinho. Contacte o centro de assistência.

Certifique-se de que a ficha de alimentação eléctrica está acessível após a instalação.

Não puxe o cabo de alimentação eléctrica para desligar a máquina. Puxe sempre pela ficha.

İçindekiler

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite:

www.zanussi.pt

www.zanussi.com.tr
