Típus	Ventilátoros fűtőtest
Modell	FH-505
Névleges teljesítmény	2000W
Feszültség	220-240V
Frekvencia	50/60Hz
Fűtőelem	PTC kerámia
Hőfok beállítások száma	2 (Alacsony/Magas)
Termosztát	Állítható termosztát
Ventilátor sebesség	2 sebesség
Forgó funkció	Igen, 70°
Biztonsági funkciók	Túlmelegedés elleni védelem, felborulás kapcsoló
Méretek (Sz x M x Mé)	25 x 30 x 20 cm
Súly	1,5 kg
Kábel hossz	1,8 m
Anyag	ABS műanyag
Szín	Fehér/Fekete
Zajszint	< 45 dB
Helyiség lefedettség	Akár 20 m²
Tisztítás	Nedves ruhával törölje, ne merítse vízbe
Karbantartás	Ellenőrizze és tisztítsa a levegőbemeneti rácsot havonta
Pótalkatrészek elérhetősége	Ventilátormotor, fűtőelem, termosztát
Javíthatósági index	7.2/10

Gyakran ismételt kérdések - FH-505 Ravanson

Hogyan tisztítsam az FH-505 fűtőtestet?

Húzza ki a fűtőtestet és hagyja kihűlni. Használjon puha, nedves ruhát a külső rész törléséhez. Ne használjon súrolószert, és ne merítse vízbe. A levegőbemeneti rácsot porszívóval, kefés fejjel tisztíthatja.

Milyen biztonsági funkciókkal rendelkezik a Ravanson FH-505?

Az FH-505 túlmelegedés elleni védelemmel van felszerelve, amely automatikusan kikapcsolja a fűtőtestet, ha túl forró lesz, és felborulás kapcsolóval, amely lekapcsolja a készüléket, ha felborul.

Használhatom az FH-505-öt fürdőszobában?

Nem, az FH-505 nem fürdőszobai vagy nedves környezetben való használatra készült. Csak száraz beltéri helyen használja az áramütés elkerülése érdekében.

Hogyan állítsam be a termosztátot az FH-505-ön?

Forgassa el a termosztát gombot a kívánt hőmérsékletre. A fűtőtest automatikusan be- és kikapcsol a hőmérséklet fenntartása érdekében. Magasabb beállítás melegebb kimenetet jelent.

Mekkora a maximális helyiségméret, amit az FH-505 fűteni tud?

Az FH-505 alkalmas akár 20 négyzetméteres (kb. 215 négyzetláb) helyiségek fűtésére átlagos szigetelési körülmények között.

Van az FH-505-nek csak ventilátoros üzemmódja?

Igen, az FH-505 rendelkezik csak ventilátoros üzemmóddal nyári használatra, hogy cirkuláltassa a hűvös levegőt. Válassza a 'Ventilátor' módot a vezérlőpanelen.

Miért nem kapcsol be a fűtőtest?

Ellenőrizze, hogy a tápkábel biztonságosan be van-e dugva, és a fali aljzat működik-e. Győződjön meg arról, hogy a termosztát magasabbra van állítva, mint a szoba hőmérséklete. Ellenőrizze, hogy a felborulás kapcsoló nem aktiválódott-e; helyezze a fűtőtestet sima padlóra. Ha a túlmelegedés elleni védelem aktiválódott, húzza ki 15 percre az alaphelyzetbe állításhoz.

Energiahatékony az FH-505?

Az FH-505 PTC kerámia fűtéstechnológiát használ, amely hatékony és gyors felmelegedést biztosít. Termosztátja van a szükségtelen energiafogyasztás elkerülésére. Azonban, mint minden elektromos fűtőtest, teljes teljesítményen akár 2000W-ot is fogyaszthat.

Hagyhatom az FH-505-öt felügyelet nélkül?

Bár az FH-505 rendelkezik automatikus biztonsági kikapcsolási funkciókkal, mindig biztonságosabb, ha soha nem hagyja a fűtőtestet felügyelet nélkül vagy alvás közben. Használaton kívül mindig kapcsolja ki és húzza ki a konnektorból.

Hol szerezhetek pótalkatrészeket az FH-505-hoz?

Pótalkatrészek, mint a ventilátormotor, fűtőelem és vezérlőpanel, beszerezhetők a hivatalos Ravanson szervizközpontokban vagy online forgalmazóknál. Vegye fel a kapcsolatot a Ravanson ügyfélszolgálatával a konkrét alkatrészszámokért.

HASZNÁLATI ÚTMUTATÓ FH-505 Ravanson

HU Eredeti használati utasítás Termoventilátor

LV Origināla instrukcija Termoventilators

HU A termék kizárólag jól szigetelt helyiségek fűtésére vagy alkalmankénti használatra alkalmas

A termék használatba vétele előtt olvassa el a termék biztonságos használatára vonatkozó minden útmutatót és figyelmeztetést.

A következőkben megadott, biztonságos használatra vonatkozó figyelmeztetések és tanácsok be nem tartása áramütést, tüzet és/vagy súlyos testi sérülést okozhat.

Órizze meg a biztonságos használatra vonatkozó minden figyelmeztetést és tanácsot későbbi felhasználás céljából

ÁLTALÁNOS BIZTONSÁGI TANÁCSOK

1. FIGYELMEZTETÉS: A berendezés túlmelegedésének elkerülése céljával a fűtőberendezést letakarni tilos.

2. A készüléket nem szabad a konnektor közvetlen közelébe helyezni.

3. A fűtőberendezést ne használd programozóval, időzítővel, különálló távirányító rendszerrel vagy egyéb berendezéssel, amely a fűtőberendezést automatikus bekapcsolását irányítja, mivel ha a fűtőberendezés le van takarva vagy hibásan van beállítva ez tűzveszélyt jelenthet.

4. A fűtőelemek védőburkolata a közvetlen hozzáférést akadályozza meg és helyén kell hogy legyen, amikor a berendezés használatba van véve.

5. A fűtőelemek védőburkolata gyermekek és fogyatékos személyek esetén teljes védelmet nem nyújt.

6. A készüléket nem szabad kádak, zuhanyok és úszómedencék közelében használni.

7. 3 Éven aluli gyermekek a berendezéstől távol tartandók, kizárva ha állandó felügyelet alatt vannak.

8. 3 és 8 év közötti gyermekek kizárólag be és ki kapcsolhatják a berendezést azzal a feltétellel, hogy a tervezet normál helyzet szerint került elhelyezésre és rögzítésre, felügyelet alatt vagy a berendezés használati utasítása szerint a berendezéssel kapcsolatos kockázatok tudatában teszik. 3 és 8 év közötti

gyermekek a berendezést a konnektorból nem húzhatják ki, nem szabályozhatják, nem tisztíthatják a berendezést, valamint karbantartásukat nem végezhetik.

1. 8 éven felüli gyermekek, csökkentet fizikális, érzékszervi és mentális képességű személyek vagy tapasztalattal nem rendelkező, a berendezést nem ismerő személyek csak felügyelet alatt használhatják, illetőleg ha a használati utasítás szerint biztonságos módon és a berendezéssel kapcsolatos valamennyi kockázat tudatában használják. A tisztítását és karbantartását gyerekek kizárólag felügyelet alatt végezhetik.

2. FIGYELMEZTETÉS: A termék egyes részei forróak lehetnek és égéseket okozhatnak. Gyerekekre és sérülékeny személyekre fordítson különös figyelmet.

3. FIGYELMEZTETÉS: A berendezést Ne takarja le. A berendezés letakarása tűzveszélyt és a berendezés túlmelegedését okozhatja.

4. Amennyiben a le nem vehető tápkábel megsérül, kockázatok elkerülésének céljával a gyártónál vagy szakosodott javító szolgáltatónál, képzet személyzet által javítható.

5. A berendezést húzd ki a konnektorból amikor nem használod. Amikor a berendezést nem használod ne hagyd kikapcsolt pozícióban és/vagy a termosztátot ne hagyd minimum pozícióban.

6. A berendezést a gyúlékony anyagoktól mint pl. függöny, papír, fa vagy szintetikus elemek, biztonságos távolságba használd.

7. A bemeneti és kimeneti nyílásoknak szabadnak kell lenniük.

8. Amikor nem használod a berendezést, mindig kapcsold ki. Kikapcsolásakor a dugasznál fogva húzd ki, sosem húzd a tápkábelt.

9. Ügyelj arra, hogy a gyerekek és háziállatok sose játszanak a berendezés közelébe. A kimeneti rács megérintése égéseket okozhat.

10. A berendezést olyan helyiségekben, ahol gázzal vagy egyéb illékony és gyúlékony anyagokkal léphetne kapcsolatba, ne használd.

11. A készüléket száraz vagy enyhén benedvesített törlőrongy segítségével kell tisztítani. Tisztítás közben a készülék nem lehet a hálózathoz csatlakoztatva.

12. A karbantartási vagy a javítási munkálatok megkezdése előtt a készüléket le kell kapcsolni az elektromos hálózatról. Ezenkívül a készüléknek le kell húlnie.

13. A készüléket nem szabad nagyon poros helyiségekben használni

14. berendezés tiszta és száraz helyen tárolható.

15. Eredeti csomagolásban szállítani, védve a portól, nedvességtől és a mechanikus sérülések ellen.

16. A készülék beltéri helyiségekben való használatra van tervezve. A készüléket nem szabad olyan helyen használni és tárolni, ahol külső légköri tényezők elé van kitéve.

17. A készülék elhelyezési helyének biztosítani kell a stabilitást. A csatlakozó vezetéket a forró levegő nyílásaitól távol kell elhelyezni. A vezetéket nem szabad meggyűrni vagy éles tárgyak mellett futtatni.

18. A berendezéstestbe bármilyen tárgy elhelyezése tilos.

19. Berendezés rendeltetésszerű használata, valamint a biztonsági tanácsok betartásának ellenére a fennmaradó kockázati tényezők teljes egészében nem zárhatók ki.

20. Feltétlenül szükséges, hogy lehetőség álljon a készülék hálózatról történő lekapcsolására a feltelepítése után – biztosítani kell a dugaszhoz való hozzáférhetőséget.

21. FIGYELEM! A készülék indítása előtt meg kell győződni róla, hogy a hálózati feszültség megfelel a készülék táblázatában megadott feszültség értékének. A készüléket földeléssel ellátott hálózati dugaszba kell csatlakoztatni.

22. Javasoljuk, hogy csatlakoztassa a készüléket a hálózati áramforráshoz, amely egy maradékáramú eszközzel (RCD) van felszerelve, 30 mA vagy annál kisebb kikapcsolási árammal.

23. VIGYÁZAT! A készülék nem úgy van kialakítva, hogy külső időkapcsolókkal vagy külön távirányítóval működjön.

A KÉSZÜLÉK RENDELTETÉSE

Ez a berendezés otthoni vagy hasonló jellegű használatra szolgál, mint:

- irodai

- háztartásokban és hotel, motel és más lakóhelyek lakói számára.

HASZNÁLATI TANÁCSOK

FIGYELEM!

A készülék indítása előtt meg kell győződni róla, hogy a hálózati feszültség megfelel a készülék táblázatában megadott feszültség értékének.

A fütőtest első használata során a „fém” szagok kibocsátása normál jelenségnek számít.

Ügyelni kell arra, hogy a berendezés a falaktól és egyéb objektumoktól biztonságos távolságban (minimum 100 cm) helyezkedjen el. A légáramlást nem akadályozhatja semmi!

1. Felállítani a készüléket egyenes és stabil felületre, a biztonsági útmutatóknak megfelelően
2. Csatlakoztatni a tápforrásra.
3. A termosztát szabályzó gombját tekerje el az óramutató járásával megegyező irányban maximumig.
4. A fűtés funkció alacsonyabb szintre állítása céljával a gombot jobbra tekerve állítsa I (1000W) pozícióba.
5. A fűtés funkció legmagasabb szintre állítása céljával a gombot jobbra tekerve állítsa II (2000W) pozícióba.
6. A ventilátor beállítása céljával állítsa a gombot pozícióba.
7. A berendezés kikapcsolása céljával a szabályzógombot balra tekerve állítsa ☐ pozícióba.

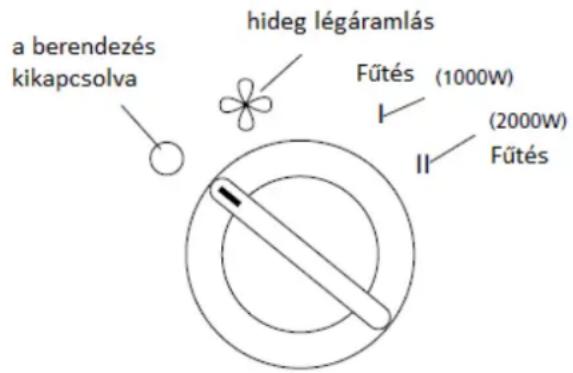

Funkció szabályzó gomb

Amikor a készüléket hosszabb idő után újra bekapcsolja lehetséges, hogy égett szagot fog érezni, amely az ellenálláson összegyült portól lehetséges. Egy kis idő elmúltával ez a szag megszűnik.

TERMOSZTÁTTAL VALÓ SZABÁLYOZÁS (OPCIÓ)

A berendezés termosztáttal felszerelt. A termosztát szabályzó gombjával be lehet állítani a helyiség kívánt hőmérsékletét, amikor a hőmérséklet a beállított szintet eléri a berendezés kikapcsol, amikor pedig a beállított szint alá esik a termoventilátor újból bekapcsol.

A kívánt hömérséklet beállítása

A termoventilátor bekapcsolását követően a termosztát szabályzó gombját állítsa maximális helyzetébe (maximális hőmérséklet). A kívánt hőmérséklet elérésekor (komfort érzékelésekor) lassan tekerje a termosztát gombját, míg a termoventilátor kikapcsol. Hagyja a gombot ebben a helyzetben. Amikor a helyiségben a hőmérséklet csökkenni kezd, a berendezés újból bekapcsol és a kívánt hőmérséklet eléréséig üzemelni fog.

Termosztát szabályzó gomb

Maximális hőmérséklet Minimális hőmérséklet

1. Oszcilláció funkció bekapcsolása/kikapcsolása
2. LED kijelző
3. Be / ki kapcsológomb
4. Timer (óra)
5. Timer (perc)
6. Hőfok (-)
7. Hőfok (+)

Ez a készülék túlmelegedés ellen védő rendelkezik.

FIGYELMEZTETÉS!

Ha bekövetkezik a hőbiztosíték automatikus bekapcsolása és a készülék kikapcsol, ki kell húzni a tápkábelt az áramforrásból és kb. 15 percet várni kell, amíg a készülék kihül. Ezután kapcsolhatja vissza a készüléket.

FIGYELEM!

Ha nem érhető el a kívánt hőfok a helyiségben, újabb fűtőtest használata szükséges.

A KÉSZÜLÉKET NEM SZABAD:

• Bútorok közelében, a polcok alá feltelepíteni; falba beépíteni, sötétítők (függönyök) közelébe helyezni.
• Valamint a készülék bekapcsolása után azt letakarni.

HIBÁK

Amennyiben a termék megvásárlása megállapítod annak sérülését, lépj kapcsolatba az eladóval.

Kérjük betartani a mellékelt használati útmutatóban foglaltakat.

Tilos módosításokat végrehajtani a terméken.

A berendezés üzemzavara esetén húzd ki a konnektorból. Ellenőrizd, hogy a konnektorban van-e áram.

Amennyiben nem az áramszünet okozta az üzemzavart, önállóan ne próbáld javítani a berendezést. Fordulj a berendezés gyártója által engedélyeztetett szervizhez.

A SZOLGÁLATI SZERVIZELÉSI PONTOK HASZNÁLATA

Minden készülék, mielőtt elhagyta a gyárat komoly ellenőrzésen esett át. Ennek ellenére, amennyiben valamilyen hibát találna, emlékezzen arra, hogy a szervizelési pontokon igénybe veheti a szakemberek műszaki segítségét.

Mielőtt hozzájuk fordulna segítségért, kérjük ellenőrizze:

• Van e elektromos feszültség a konnektorban.
- A készülék bekapcsolása közben a használati útmutatónak megfelelően jártunk el.

KARBANTARTÁS

• Minden alkalommal a tisztítás megkezdése előtt le kell kapcsolni a készüléket az elektromos hálózatról.
  • A készüléknek le kell hűlnie.
• A készülék külső részeit enyhén benedvesített puha szövet felhasználásával kell tisztítani. Sohasem szabad súroló anyagokat vagy oldószereket használni. Tilos vízbe meríteni!

SZÁLLÍTÁS ÉS TÁROLÁS

• Gyermekektől elzárva tárolandó. Megvédeni a portól, nedvességtől és a mechanikus sérülések ellen.
- Eredeti csomagolásban szállítani, védve a portól, nedvességtől és a mechanikus sérülések ellen.
- Tárolás vagy szállítás előtt mindig megvárni, amíg ki nem hül a berendezés.

FIGYELEM!

Az ábrák és a leírások eltérhetnek a valóságtól a termékmodelltől függően.

A gyártó fenntartja magának a jogot a műszaki módosítások bevezetésére.

ÚSZAKI ADATOK

Modell	Névleges feszültség	Névleges frekvencia	Névleges teljesítmény
FH-101	220-240V	50/60 Hz	2000 W
FH-105/ FH-105B	220-240V	50/60 Hz	2000 W
FH-200	220-240V	50/60 Hz	2000 W
FH-300	220-240V	50/60 Hz	2000 W
FH-505	220-240V	50-60 Hz	2000 W
FH-900	220-240V	50-60 Hz	2000 W

Modellazonosító(k):		FH-101/ FH-105/ FH-105B/ FH-200/ FH-300/FH-505
Jellemző	Jel	Érték	Mértékegység		Jellemző	Mértékegység
Hőteljesítmény					A hőbevitel típusa (csak a hőtárolós elektromos egyedi helyiségfűtő berendezések esetében – egyet jelöljön meg)
Névleges hőteljesítmény	Pnom	2,0	kW		Kézi töltésszabályozás beépített termosztáttal	nem
Minimális hőteljesítmény (indikatív)	Pmin	1,0	kW		Kézi töltésszabályozás beltéri és/vagy kültéri hőmérséklet-visszacsatolással	nem
Maximális folyamatos hőteljesítmény	Pmax	2,0	kW		Elektronikus töltésszabályozás beltéri és/vagy külső hőmérséklet-visszacsatolással	nem
Kiegészítő villamosenergia-fogyasztás					Ventilátorral segített hőleadás	nem
A névleges hőteljesítményen	elmax	0	kW		A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa (egyet jelöljön meg)
A minimális hőteljesítményen	elmin	0	kW		Egyetlen állás, beltéri hőmérséket-szabályozás nélkül	nem
Készenléti üzemmódban	elsb	0	kW		Két vagy több kézi szabályozású állás, beltéri hőmérséklet-szabályozás nélkül	nem
					Mechanikus termosztátos beltéri hőmérséklet-szabályozás	igen
					Elektronikus beltéri hőmérséklet-szabályozás	nem
					Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás	nem
					Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás	nem
					Más szabályozási lehetőségek (többet is megjelölhet)
					Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel	nem
					Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel	nem
					Távszabályozási lehetőség	nem
					Adaptív bekapcsolásszabályozás	nem
					Működési idő korlátozása	nem
					Feketegömb-érzékelővel ellátva	nem
Kapcsolatfelvételi adatok	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska
Modellazonosító(k):		FH-900
Jellemző	Jel	Érték	Mértékegység		Jellemző	Mértékegység
Hőteljesítmény					A hőbevitel típusa (csak a hőtárolós elektromosegyedi helyiségfűtő berendezések esetében – egyetjelöljön meg)
Névleges hőteljesítmény	Pnom	1,962	kW		Kézi töltésszabályozás beépített termosztáttal	nem
Minimális hőteljesítmény(indikatív)	Pmin	0	kW		Kézi töltésszabályozás beltéri és/vagy kültérihőmérséklet-visszacsatolással	nem
Maximális folyamatoshőteljesítmény	Pmax	1,962	kW		Elektronikus töltésszabályozás beltéri és/vagy külsőhőmérséklet-visszacsatolással	nem
Kiegészítővillamosenergia-fogyasztás					Ventilátorral segített hőleadás	nem
A névlegeshőteljesítményen	el max	-	kW		A teljesítmény, illetve a beltéri hőmérsékletszabályozásának típusa (egyet jelöljön meg)
A minimálishőteljesítményen	el min	-	kW		Egyetlen állás, beltéri hőmérséket-szabályozásnélkül	nem
Készenléti üzemmódban	el sb	-	kW		Két vagy több kézi szabályozású állás, beltérihőmérséklet-szabályozás nélkül	nem
					Mechanikus termosztátos beltéri hőmérsékletszabályozás	nem
					Elektronikus beltéri hőmérséklet-szabályozás	igen
					Elektronikus beltéri hőmérséklet-szabályozás ésnapszak szerinti szabályozás	nem
					Elektronikus beltéri hőmérséklet-szabályozás ésheti szabályozás	nem
					Más szabályozási lehetőségek (többet ismegjelölhet)
					Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel	nem
					Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel	nem
					Távszabályozási lehetőség	nem
					Adaptív bekapcsolásszabályozás	nem
					Működési idő korlátozása	nem
					Feketegömb-érzékelővel ellátva	nem
Kapcsolatfelvételi adatok	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska

Ez a jelölés arra figyelmeztet, hogy ezt a készüléket használat után nem szabad a többi háztartásból származó hulladékokkal együtt kidobni. A felhasználó kötelezve van visszaszolgáltatni az elektromos és elektronikus terméket az elhasznált készülékek gyűjtőhelyére. A gyűjtőhelyek, köztük a helyi gyűjtőpontok, üzletek valamint a hulladékgyűjtéssel foglalkozó községi szervezeti egységek egy, a

készülék visszaszolgáltatását lehetővé tevő megfelelő rendszert alkotnak. Az elektromos és elektronikus termékekkel való megfelelő eljárásnak köszönhetően segít elkerülni az elhasznált termék veszélyes összetevőinek valamint a helytelen tárolásból és feldolgozásából származó, a környezetre és az emberek egészségére különösen negatív hatásokat.

A készülékben korlátozva lett néhány anyag, amely a termék használata során és elhasználódása után a környezetre negatívan hatást kelthetnének.
