FH-505 - Heizung Ravanson - Kostenlose Bedienungsanleitung

Produkttyp	Heizlüfter
Modell	FH-505
Nennleistung	2000W
Spannung	220-240V
Frequenz	50/60Hz
Heizelement	PTC-Keramik
Anzahl der Heizstufen	2 (Niedrig/Hoch)
Thermostat	Einstellbarer Thermostat
Lüftergeschwindigkeit	2 Geschwindigkeiten
Oszillation	Ja, 70°
Sicherheitsmerkmale	Überhitzungsschutz, Kippschutz
Abmessungen (B x H x T)	25 x 30 x 20 cm
Gewicht	1.5 kg
Kabellänge	1.8 m
Material	ABS-Kunststoff
Farbe	Weiß/Schwarz
Geräuschpegel	< 45 dB
Raumabdeckung	Bis zu 20 m²
Reinigung	Mit einem weichen, feuchten Tuch abwischen; nicht eintauchen
Wartung	Monatlich Lufteinlassgitter prüfen und reinigen
Verfügbarkeit von Ersatzteilen	Lüftermotor, Heizelement, Thermostat
Reparierbarkeitsindex	7.2/10

Häufig gestellte Fragen - FH-505 Ravanson

Wie reinige ich den FH-505 Heizlüfter?

Ziehen Sie den Stecker des Heizlüfters und lassen Sie ihn abkühlen. Wischen Sie das Äußere mit einem weichen, feuchten Tuch ab. Verwenden Sie keine Scheuermittel und tauchen Sie das Gerät nicht in Wasser. Das Lufteinlassgitter kann mit einem Staubsauger mit Bürstenaufsatz gereinigt werden.

Welche Sicherheitsfunktionen hat der Ravanson FH-505?

Der FH-505 ist mit einem Überhitzungsschutz ausgestattet, der den Heizlüfter automatisch abschaltet, wenn er zu heiß wird, und einem Kippschalter, der das Gerät ausschaltet, wenn es umgestoßen wird.

Kann ich den FH-505 im Badezimmer verwenden?

Nein, der FH-505 ist nicht für den Einsatz in Badezimmern oder feuchten Umgebungen ausgelegt. Er sollte nur in trockenen Innenbereichen verwendet werden, um elektrische Gefahren zu vermeiden.

Wie stelle ich den Thermostat am FH-505 ein?

Drehen Sie den Thermostatregler auf die gewünschte Temperatureinstellung. Der Heizlüfter schaltet sich automatisch ein und aus, um diese Temperatur zu halten. Eine höhere Einstellung bedeutet wärmere Ausgabe.

Was ist die maximale Raumgröße, die der FH-505 beheizen kann?

Der FH-505 eignet sich für die Beheizung von Räumen bis zu 20 Quadratmetern (ca. 215 Quadratfuß) bei durchschnittlicher Isolierung.

Hat der FH-505 einen Nur-Lüfter-Modus?

Ja, der FH-505 verfügt über eine Nur-Lüfter-Einstellung für den Sommer, um kühle Luft zu zirkulieren. Wählen Sie den Modus 'Lüfter' auf dem Bedienfeld.

Warum schaltet sich der Heizlüfter nicht ein?

Überprüfen Sie, ob das Netzkabel fest eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Thermostat über Raumtemperatur eingestellt ist. Prüfen Sie auch, ob der Kippschalter ausgelöst wurde; stellen Sie den Heizlüfter auf einen ebenen Boden. Wenn der Überhitzungsschutz aktiviert wurde, ziehen Sie den Stecker für 15 Minuten, um zurückzusetzen.

Ist der FH-505 energieeffizient?

Der FH-505 verwendet PTC-Keramik-Heiztechnologie, die effizientes und schnelles Aufheizen bietet. Er hat einen Thermostat, um unnötigen Energieverbrauch zu vermeiden. Wie alle elektrischen Heizgeräte verbraucht er jedoch bei voller Leistung bis zu 2000W.

Kann ich den FH-505 unbeaufsichtigt lassen?

Obwohl der FH-505 über automatische Sicherheitsabschaltfunktionen verfügt, ist es immer sicherer, einen Heizlüfter niemals unbeaufsichtigt oder während des Schlafens laufen zu lassen. Schalten Sie ihn immer aus und ziehen Sie den Stecker, wenn er nicht in Gebrauch ist.

Wo bekomme ich Ersatzteile für den FH-505?

Ersatzteile wie Lüftermotor, Heizelement und Steuerplatine können bei autorisierten Ravanson-Servicezentren oder Online-Händlern bezogen werden. Wenden Sie sich für spezifische Teilenummern an den Ravanson-Kundendienst.

BEDIENUNGSANLEITUNG FH-505 Ravanson

DE Originalbetriebsanleitung Heizlüfter

DE Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet

Wir gratulieren, dass Sie sich für ein Ravanson-Produkt entschieden haben und heißen Sie im Kreis der Ravanson-Benutzer willkommen

Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch genau durch und bewahren Sie diese auf um Sie zum späteren Zeitpunkt nutzen zu können.

Bevor Sie das Gerät nutzen lesen Sie alle Hinweise und Warnungen bezüglich der sicheren Nutzung.

Das Nichtbefolgen der unten angegebenen Sicherheitshinweise und Warnungen kann Ursache eines Stromschlags, Brandes und / oder ernster Verletzungen sein.

Bewahren Sie alle Sicherheitshinweise und Warnungen auf, um auf diese in Zukunft zurückgreifen zu können.

ALLGEMEINE SICHERHEITSHINWEISE

1. WARNUNG: Um den Motor nicht zu überhitzen, decken Sie das Heizgerät nicht ab.

2. Das Heizgerät darf sich nicht direkt unter der Steckdose befinden.

3. Verwenden Sie das Heizgerät nicht mit Zeitschaltuhr, Timer, separater Fernsteuerung oder einem anderen Gerät, welches das Heizgerät automatisch einschaltet, denn es besteht die Brandgefahr, wenn das Heizgerät abgedeckt oder falsch aufgestellt ist.

4. Das Gehäuse der Heizelemente schützt gegen direkten Zugang und muss immer angebracht sein, wenn das Heizgerät genutzt wird.

5. Das Gehäuse der Heizelemente garantiert nicht den vollen Schutz für kleine Kinder und gebrechliche Personen.

6. Benutzen Sie das Heizgerät nicht in der unmittelbaren Nähe der Badewanne, Dusche oder Schwimmbad.

7. Kinder unter 3 Jahren fernhalten, wenn sie nicht ständig überwacht werden.

8. Kinder im Alter zwischen 3 und 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es bestimmungsgemäß, in normaler Position sicher aufgestellt und installiert wurde, und zwar nur unter der Aufsicht, oder gemäß der Bedienungsanleitung des Gerätes,

und wenn sie die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder im Alter zwischen 3 und 8 Jahren dürfen keinesfalls den Stecker einschalten, das Gerät regeln, reinigen oder warten.

1. Dieses Gerät darf von Kindern über 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Personen, die mit dem Gerät keine Erfahrung oder keine Kenntnisse über das Gerät haben genutzt werden, wenn dies unter der Aufsicht oder ausführliche Bedienungsanleitung des Gerätes in einer sicheren Weise erfolgt und sie alle Risiken, die mit der Nutzung des Gerätes verbunden sind, verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

2. WARNUNG: Manche Teile dieses Produktes können sehr heiß sein und Verbrennungen verursachen. Achten Sie besonders auf Kinder und sensible Personen.

3. Das Gerät darf nicht abgedeckt werden. Die Abdeckung des Gerätes kann zu seiner Überhitzung oder Brand führen.

4. Wenn das untrennbare Netzkabel beschädigt ist, muss es beim Hersteller oder Kundendienst oder von einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

5. Das Gerät von der Steckdose trennen, wenn es nicht genutzt wird. Lassen Sie das Gerät nicht in der Aus-Position und / oder mit dem Thermostat in Minimum-Stellung, wenn es nicht genutzt wird.

6. Betreiben Sie das Gerät in einem sicheren Abstand zu brennbaren Materialien wie Gardinen, Papier, Gardinen, Holz oder Kunststoffteile, usw.

7. Der Ein- und Auslauf dürfen nicht blockiert werden.

8. Schalten Sie das Gerät immer aus, wenn es nicht genutzt wird. Beim Ausschalten des Steckers aus der Steckdose ziehen Sie nicht am Anschlusskabel.

9. Achten Sie darauf, dass Kinder oder Haustiere nicht in der Nähe der Anlage spielen. Das Berühren der Auslaufgitters kann zu Verbrennungen führen.

10. Das Gerät nicht in Bereichen nutzen, in denen es in Kontakt mit Gas oder anderen flüchtigen und brennbaren Stoffen kommen könnte.

11. Das Gerät sollte mit einem trockenen oder leicht feuchten Tuch gereinigt werden. Bei der Reinigung des Gerätes kann es nicht an die Spannung angeschlossen sein.
12. Vor Wartungs- oder Reparaturarbeiten das Gerät vom Netz trennen. Außerdem sollte das Gerät kühl sein.
13. Das Gerät nicht in Bereichen mit großer Verstaubung verwenden.
14. Das Gerät in einem sauberen und trockenen Ort aufbewahren.
15. In Originalverpackung transportieren. Gegen Staub, Feuchtigkeit und mechanische Beschädigungen schützen.
16. Das Gerät ist für den Innenbereich konzipiert. Nicht in Bereichen verwenden oder aufbewahren, die äußeren Witterungsfaktoren ausgesetzt sind.
17. Der Aufstellort des Gerätes soll dessen Stabilität sicherstellen. Die Anschlussleitung darf nicht in der Nähe der Heißluft-Auslauföffnungen verlaufen. Die Leitung soll nicht gequetscht oder in Nähe scharfer Kanten geführt werden.
18. In die Öffnungen im Gerät dürfen keine Gegenstände gesteckt werden.
19. Trotz der bestimmungsgemäßen Verwendung des Gerätes und Beachtung aller Sicherheitshinweise können bestimmte Restrisikofaktoren nicht eliminiert werden.
20. Es ist unbedingt notwendig, dass ein stetiger Zugang zu der Steckdose gewährleistet ist - eine Möglichkeit des Trennens von der Stromquelle muss möglich sein.
21. ACHTUNG! Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht. Das Heizgerät ist in der ersten Schutzklasse ausgeführt, d.h. muss an eine Steckdose mit Schutzkontakt angeschlossen werden.
22. Es wird empfohlen, das Gerät an das Stromversorgungsnetz anzuschließen, das mit einem Fehlerstromschutzschalter (RCD) mit einem Ausschaltstrom von 30 mA oder weniger ausgestattet ist.

31. ACHTUNG! Das Gerät kann nicht mit externen Zeitschaltuhren oder einem separaten Fernbedienungssystem arbeiten.

BESTIMMUNG

Das Gerät ist dazu bestimmt im Haushalt oder ähnlicher Umgebung genutzt zu werden, z.B.:

• Büros und anderes Arbeitsumfeld.
• Durch Gäste genutzte in Hotels, Motels und anderen häuslichen Umgebungen.

ANWEISUNGEN FÜR DIE VERWENDUNG

ACHTUNG!

Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

Wird das Gerät nach längerer Zeit wieder genutzt, ist es möglich, dass Sie einen Brandgeruch wahrnehmen, der vom Staubansammeln auf dem Widerstand kommt. Der Geruch wird nach einer Weile verschwinden.

Es immer darauf zu achten, dass sich das Gerät im sicheren Anstand (min. 100 cm) von der Wand und anderen Objekten befindet. Der Luftstrom darf nicht blockiert werden!

1. Den Heizlüfter im entsprechenden Ort aufstellen, in Übereinstimmung mit der sicherheitshinweise.
2. Den Netzkabel in die Netzsteckdose einstecken.
3. Verstellen Sie den Drehknopf des Thermostats im Uhrzeigersinn.
4. Für die Einstellung der Heizfunktion auf einer niedrigeren Stufe ist der Drehknopf nach rechts auf die Stellung I (1000W) zu drehen.
5. Für die Einstellung der Heizfunktion auf der höchsten Stufe ist der Drehknopf nach rechts auf die Stellung II (2000W) zu drehen.
6. Stellen Sie den Drehknopf auf um die Lüfterfunktionen einzustellen.
7. Um das Gerät auszuschalten, drehen Sie den Drehknopf nach links auf die 0-Stellung.

Drehknopf für die Funktionseinstellungen

I - Heizen (1000 W)
II - Heizen (2000 W)

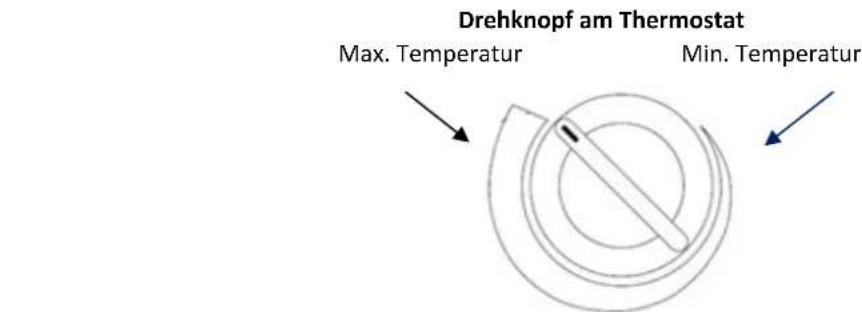

REGELUNG ÜBER DAS THERMOSTAT (Option)

Das Gerät ist mit dem Thermostat ausgestattet. Mit dem Drehknopf des Thermostats kann die gewünschte Temperatur in Raum zu dem Zeitpunkt eingestellt werden, wenn die Raumtemperatur das gewünschte Niveau erreicht. Das Gerät wird ausgeschaltet. Der Temperaturrückgang in dem Raum unter den Sollwert führt zum erneuten Einschalten des Heizwertes.

Einstellen der Solltemperatur

Nach dem Einschalten des Heizlüfters ist der Drehknopf des Thermostats in seiner maximalen Position zu setzen (Höchsttemperatur). Nach Erreichen der entsprechenden Raumtemperatur (wir fühlen den Wärmekomfort) ist die Temperatur mit dem Drehknopf am Thermostat zu mindern, bis der Heizlüfter ausgeschaltet wird. Den Drehknopf in dieser Stellung lassen. Wenn die Temperatur im Raum sinkt, wird das Gerät eingeschaltet und wird bis zum Erreichen des Sollwertes der Umgebungstemperatur arbeiten.

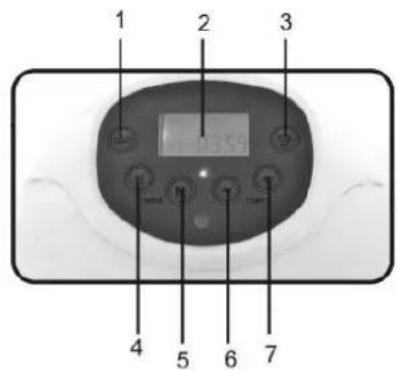

FH-900

1. Schwingung
2. Anzeige
3. Ein / Aus-Schalter
4. Timer (Stunden)
5. Timer (Minuten)
6. Temperatur (-)
7. Temperatur (+)

Diese Einrichtung ist mit Thermosicherung zur Überhitzungsvorbeugung ausgerüstet.

WARNUNG!

Kommt es zur automatischen Einschaltung der Thermosicherung und Ausschaltung das Gerät ist bei Überhitzungsgefahr die Einrichtung vom Stromnetz zu trennen und 15 Minuten zu warten, bis sie kühl wird. Erst dann kann sie erneut betätigt werden.

ACHTUNG!

Wird die erforderliche Temperatur im Raum nicht erreicht, ist die nächste Heizeinrichtung zu gebrauchen.

DAS GERÄT SOLLTE NICHT:

• In der Nähe von Möbeln, unter Fächern montiert werden; in der Nähe von Vorhängen (Gardinen) montiert werden.
• Nach dem Einschalten abgedeckt werden.

MÄNGEL

Wenn Sie nach dem Kauf des Produktes feststellen, dass es beschädigt ist, wenden Sie sich an Ihren Händler. Bitte beachten Sie die in der beiliegenden Bedienungsanleitung enthaltenen Hinweise.

Es dürfen keine Modifikationen oder Änderungen am Produkt vorgenommen werden.

Wenn das Gerät nicht mehr funktioniert, trennen Sie die Stromquelle. Stellen Sie sicher, ob die Steckdose, an die es angeschlossen ist, unter Spannung steht. Wenn es keinen Stromausfall gibt, versuchen Sie nicht das Gerät selbständig zu reparieren. Kontaktieren Sie bitte den autorisierten Kundendienst des Herstellers.

NUTZUNG VON VERTRAGSWERKSTÄTTEN

Alle Geräte werden sorgfältig geprüft, bevor sie die Fabrik verlassen. Nichts desto trotz, sollten Sie einen Mangel entdecken, denken Sie daran, dass wir Ihnen die technische Hilfe einer Vertragswerkstatt zu Verfügung stellen.

Bevor Sie die Vertragswerkstatt aufsuchen, prüfen Sie bitte Folgendes:

• Ob in der Steckdose elektrische Spannung ist.
• Ob Sie das Gerät entsprechend der Bedienungsanleitung ausgeschaltet haben.

WARTUNG

• Vor der Aufnahme jeglicher Wartungsarbeiten den Stecker aus der Steckdose ziehen.

• Warten, bis das Heizgerät abkühlt.
• Am besten einen trockenen oder leicht angefeuchteten Lappen zum Reinigen verwenden. Benutzen Sie keine Lösungsmittel oder andere Substanzen, die das Gerät beschädigen könnten. Das Gerät nicht ins Wasser tauchen!

TRANSPORT UND AUFBEWAHRUNG

• Darf nicht in die Hände von Kindern gelangen. Gegen Staub, Feuchtigkeit und mechanische Beschädigungen schützen.
• In Originalverpackung transportieren. Gegen Staub, Feuchtigkeit und mechanische Beschädigungen schützen.
  • Vor der Aufbewahrung oder dem Transport immer abwarten, bis das Gerät abkühlt.

VORSICHT!

Technische Änderungen an den hergestellten Produkten des Herstellers sind vorbehalten.

Die Abbildungen und Beschreibungen können von der Wirklichkeit, abhängig vom Produktmodell abweichen.

PARAMETER

Modell	Nennspannung	Nennfrequenz	Nenn-Leistungsaufnahme
FH-101	220-240V	50/60 Hz	2000 W
FH-105/ FH-105B	220-240V	50/60 Hz	2000 W
FH-200	220-240V	50/60 Hz	2000 W
FH-300	220-240V	50/60 Hz	2000 W
FH-505	220-240V	50-60 Hz	2000 W
FH-900	220-240V	50-60 Hz	2000 W

Modellkennung(en):		FH-101/ FH-105/ FH-105B/ FH-200/ FH-300/FH-505
Angabe	Symbol	Wert	Einheit		Angabe	Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	2,0	kW		manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	1,0	kW		manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max	2,0	kW		elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	nein
Bei Nennwärmeleistung	el_max	0	kW		Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	el_min	0	kW		einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand	el_SB	0	kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	ja
					mit elektronischer Raumtemperaturkontrolle	nein
					elektronische Raumtemperaturkontrolle und Tageszeitregelung	nein
					elektronische Raumtemperaturkontrolle und Wochentagsregelung	nein
					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					mit Fernbedienungsoption	nein
					mit adaptiver Regelung des Heizbeginns	nein
					mit Betriebszeitbegrenzung	nein
					mit Schwarzkugelsensor	nein
Kontaktangaben	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska

Modellkennung(en):		FH-900
Angabe	Symbol	Wert	Einheit		Angabe	Einheit
Wärmeleistung					Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	1,962	kW		manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	nein
Mindestwärmeleistung (Richtwert)	P_min	0	kW		manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	nein
Maximale kontinuierliche Wärmeleistung	P_max	1,962	kW		elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	nein
Bei Nennwärmeleistung	el_max	-	kW		Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	el_min	-	kW		einstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschaftszustand	el_SB	-	kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					mit elektronischer Raumtemperaturkontrolle	ja
					elektronische Raumtemperaturkontrolle und Tageszeitregelung	nein
					elektronische Raumtemperaturkontrolle und Wochentagsregelung	nein
					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					mit Fernbedienungsoption	nein
					mit adaptiver Regelung des Heizbeginns	nein
					mit Betriebszeitbegrenzung	nein
					mit Schwarzkugelsensor	nein
Kontaktangaben	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska

Dieses Zeichen informiert, dass nachdem das Gerät abgenutzt ist, es nicht mit normalem Hausmüll entsorgt werden kann. Der Verbraucher ist dazu verpflichtet, das Gerät an einer Fachentsorgungsstelle für Elektromüll abzugeben. Die Sammelnden, darunter die lokale Sammelstelle, Geschäfte und Gemeindeeinheiten bilden ein spezielles System, welches das Abgeben solcher Geräte möglich macht. Ein entsprechendes Vorgehen mit abgenutzten Elektrogeräten hilft gesundheits- und

umweltschädliche Folgen zu vermeiden, die durch Schadstoffe, falsche Lagerung und Weiterverarbeitung entstehen können. Im Gerät wurden Schadstoffe, die die Umwelt während seiner Nutzung und auch danach, negativ beeinflussen könnten, begrenzt angewandt.
