FH-505 - Siltumapgāde Ravanson - Bezmaksas lietošanas instrukcija

Produkta veids	Ventilatora sildītājs
Modelis	FH-505
Nominālā jauda	2000W
Spriegums	220-240V
Frekvence	50/60Hz
Sildīšanas elements	PTC keramika
Sildīšanas iestatījumu skaits	2 (Zems/Augsts)
Termostats	Regulējams termostats
Ventilatora ātrums	2 ātrumi
Svārstības	Jā, 70°
Drošības funkcijas	Pārkaršanas aizsardzība, Apgāšanās slēdzis
Izmēri (P x A x D)	25 x 30 x 20 cm
Svars	1.5 kg
Vada garums	1.8 m
Materiāls	ABS plastmasa
Krāsa	Balts/Melns
Trokšņa līmenis	< 45 dB
Telpas pārklājums	Līdz 20 m²
Tīrīšana	Noslaukiet ar mīkstu, mitru drānu; neiegremdējiet
Apkope	Pārbaudiet un tīriet gaisa ieplūdes režģi reizi mēnesī
Rezerves daļu pieejamība	Ventilatora motors, sildīšanas elements, termostats
Remontējamības indekss	7.2/10

Bieži uzdotie jautājumi - FH-505 Ravanson

Kā tīrīt FH-505 sildītāju?

Atvienojiet sildītāju no kontaktligzdas un ļaujiet tam atdzist. Izmantojiet mīkstu, mitru drānu, lai noslaucītu ārpusi. Neizmantojiet abrazīvus tīrīšanas līdzekļus un neiegremdējiet ūdenī. Gaisa ieplūdes režģi var tīrīt ar putekļsūcēju, izmantojot sukas uzgali.

Kādas drošības funkcijas ir Ravanson FH-505?

FH-505 ir aprīkots ar pārkaršanas aizsardzību, kas automātiski izslēdz sildītāju, ja tas pārkarst, un apgāšanās slēdzi, kas izslēdz ierīci, ja tā tiek apgāzta.

Vai es varu izmantot FH-505 vannas istabā?

Nē, FH-505 nav paredzēts lietošanai vannas istabās vai mitrās vidēs. To drīkst izmantot tikai sausās iekštelpās, lai izvairītos no elektriskām briesmām.

Kā noregulēt termostatu uz FH-505?

Pagrieziet termostata pogu līdz vēlamajai temperatūras iestatījumam. Sildītājs automātiski ieslēgsies un izslēgsies, lai uzturētu šo temperatūru. Augstāks iestatījums nozīmē siltāku izvadi.

Kāds ir maksimālais telpas izmērs, ko FH-505 var apsildīt?

FH-505 ir piemērots telpu apsildīšanai līdz 20 kvadrātmetriem (aptuveni 215 kvadrātpēdas) vidējas izolācijas apstākļos.

Vai FH-505 ir tikai ventilatora režīms?

Jā, FH-505 ietver tikai ventilatora iestatījumu, ko var izmantot vasarā, lai cirkulētu vēsu gaisu. Izvēlieties 'Fan' režīmu uz vadības paneļa.

Kāpēc sildītājs neieslēdzas?

Pārbaudiet, vai strāvas vads ir stingri pievienots un sienas kontaktligzda darbojas. Pārliecinieties, ka termostats ir iestatīts virs istabas temperatūras. Pārbaudiet arī, vai apgāšanās slēdzis nav aktivizēts; novietojiet sildītāju uz līdzenas grīdas. Ja pārkaršanas aizsardzība ir aktivizējusies, atvienojiet uz 15 minūtēm, lai atiestatītu.

Vai FH-505 ir energoefektīvs?

FH-505 izmanto PTC keramikas sildīšanas tehnoloģiju, kas nodrošina efektīvu un ātru sasilšanu. Tam ir termostats, lai novērstu nevajadzīgu enerģijas patēriņu. Tomēr, tāpat kā visi elektriskie sildītāji, tas patērē līdz 2000W, darbojoties ar pilnu jaudu.

Vai es varu atstāt FH-505 bez uzraudzības?

Lai gan FH-505 ir automātiskas drošības izslēgšanas funkcijas, vienmēr ir drošāk nekad neatstāt sildītāju bez uzraudzības vai darbināt to miega laikā. Vienmēr izslēdziet un atvienojiet to, kad to neizmantojat.

Kur es varu iegūt rezerves daļas FH-505?

Rezerves daļas, piemēram, ventilatora motors, sildīšanas elements un vadības panelis, var iegūt pilnvarotos Ravanson apkalpošanas centros vai tiešsaistes mazumtirgotājos. Sazinieties ar Ravanson klientu atbalstu, lai uzzinātu konkrētus detaļu numurus.

LIETOŠANAS INSTRUKCIJA FH-505 Ravanson

LV Šis ražojums ir derīgs tikai izmantošanai telpās ar labu izolāciju vai neregulārai izmantošanai

MODEL:

FH-101/ FH-105/ FH-105B/ FH-200/ FH-300/ FH-505/ FH-900

Producent:

Ravanson®

Ravanson Ltd.

Minimali temperatūra

Pirms lietošanas nepieciešams izlasīt visus norādījumus un drošības brīdinājumus.

Turpmāk uzskaitīto drošības brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus savainojumus.

Saglabājiet visus brīdinājumus un drošības pasākumus, lai tos varētu izmantot nākotnē.

Vispārējie drošības norādījumi

Šo ierīci var lietot bērni vecāki par 8 gadiem un personas ar ierobežotām fiziskām, sensoriskām vai garīgām dotībām, vai bez pieredzes un zināšanām, ja tas notiek uzraudzībā vai drošā veidā saskaņā ar lietošanas instrukciju un šīs personas apzinās ar ierīces lietošanu saistītu bīstamību. Bērni nedrīkst spēlēties ar ierīci. Bērni bez uzraudzības nevar tīrīt un konservēt ierīci.

Bērni nedrīkst spēlēties ar ierīci.

Bērni neapzinās briesmas, kas var rasties, lietojot elektroierīces.

Nepieciešams turēt ierīci un tās barošanas vadu tālu no bērniem.

Nelietojiet ierīci, ja ir bojāts barošanas vads.

Ja barošanas vads ir bojāts, lai izvairītos no bīstamības, to nepieciešams apmainīt ražotājam, pilnvarotam servisa centram vai līdzīgi kvalificētām personām.

Nelietojiet ierīci, ja tajā ir redzamas barošanas vada bojājuma pazīmes vai ierīce ir nokritusi uz grīdas.

lerīces novietošanas vietai jānodrošina tās stabilitāte. Savienojuma vads nedrīkst atrasties tuvu karstā gaisa izplūdei. Vadu nedrīkst arī saspiest vai novietot tuvu asām malām. Esiet uzmanīgi, lai barošanas vads nenonāktu saskarē ar asām malām vai karstām virsmām.

Ierīces korpusa atverēs nedrīkst novietot nekādus priekšmetus

Izvelkot kontaktdakšinu no sienas kontaktligzdas, nekad nevilkt vadu, tikai kontaktdakšu.

Lai pasargātos no elektriskās strāvas trieciena, nelikt ierīci un barošanas vadu vai kontaktdakšu ūdenī vai citā šķidrumā.

Ierīces kontaktdakšiņai jāatbilst kontaktligzdai. Ierīci var savienot tikai ar iezemētu kontaktligzdu. Šī norādījuma neievērošana var izraisīt elektriskās strāvas triecienu.

Nekādā veidā nemainiet kontaktdakšinu.

Sildītāju nevar novietot tieši zem barošanas kontaktligzdas.

Nepakļaut ierīci lietus vai mitru apstākļu iedarbībai.

Nenovietot ierīci uz mīkstas nestabilas virsmas, pārliecinieties, ka ierīce ir novietota uz cietas virsmas.

Sildelementu apvalks nodrošina tiešu aizsardzību no pieklūšanas tiem, un tam jābūt uzstādītam, kad radiators tiek izmantots.

Sildelementu apvalks nedod pilnīgu aizsardzību maziem bērniem un nespējīgiem cilvēkiem.

Neizmantojiet sildītāju vannas, dušas vai baseina tiešā tuvumā.

Brīdinājums: Darbības laikā dažas šīs ierīces daļas var būt ľoti karstas un izraisīt applaucēšanos. Pievērsiet īpašu uzmanību uz bērniem un jutīgiem cilvēkiem.

lerīci nevar apsegt. lerīces pārklāšana var izraisīt pārkaršanu vai ugunsgrēku.

Kad ierīci nelieto, izslēgt to no tīkla kontaktligzdas. Neatstājiet ierīci ar slēdzi izslēgtā stāvoklī un/vai termostatu uzstādītu uz minimālo stāvokli, ja to nelieto.

Izmantot ierīci drošā attālumā no viegli uzliesmojošiem materiāliem, piemēram, aizkariem, gultām, papīra, aizkariem, koka vai sintētiskiem elementiem utt.

Gaisa ieplūdi un izplūdi nevar blokēt.

Vienmēr izslēdziet ierīci, kad nav lietota. Atvienojot kontaktdakšinu no tīkla kontaktligzdas, neizvilkt aiz savienotājvada.

Pārliecinieties, lai bērni vai mājdzīvnieki neatrastos ierīces tuvumā.

Pieskaroties pie izplūdes restes var applaucēties.

Neizmantot ierīci telpās, kur tas var nonākt saskarē ar gāzi vai citām gaistošām un uzliesmojošām vielām.

Nelietot ierīci citiem nolūkiem nekā tā paredzēta.

Pirms tīrīšanas un konservācijas vienmēr atvienojiet iekārtu no barošanas avota – Pagaidīt līdz atdziest

Ierīces tīrīšanai izmantot mīkstu, mitru (ne slapju) drānu un maigu mazgāšanas līdzekli. Neizmantot škīdinātājus, benzīnu vai citus līdzekļus, kuri varētu sabojāt ierīci.

lerici transportēt oriğinālajā iepakojumā, aizsargājot to pret mehāniskiem bojājumiem, putekliem un mitrumu.

lerīci glabāt bērniem nepieejamā vietā, oriğinālajā iepakojumā, aizsargājot pret mehāniskiem bojājumiem, putekliem un mitrumu.

Uzmanību! Radiators nav aprīkots ar telpas temperatūras kontrolēšanas ierīci. Radiatoru nelietot mazās telpās, kurās atrodas personas, kuras nav spējīgas patstāvīgi atstāt šo telpu, ja nu vienīgi atrodas pastāvīgā uzraudzībā.

Ierīces remontu nepieciešams veikt tikai kvalificētai personai izmantojot oriğinālas rezerves daļas.

Uzmanību! Pārliecināties, ka barošanas avots, pie kura tiks pievienota ierīce, atbilst parametriem uzrādītiem uz ierīces plāksnītes. Ierīce ir izgatavota pirmajā aizsardzības klasē. Tas nozīme, ka to nepieciešams pievienot kontaktligzdā ar iezemējumu.

Bridinajums: Lai nepiejautu pārkarsēšanu radiatoru neapsegt.

Strādājošu ierīci neatstāt bez uzraudzības.

Pēc lietošanas vienmēr izvilkt kontaktdakšinu no kontaktligzdas, arī jebkādas nepareizas darbības gadījumā.

lerīce emitē augstu temperatūru.

Ierīce nav paredzēta darbībai ar ārējo laika slēdzi vai atsevišku tālvadības sistēmas regulāciju.

letiecams ierīci pievienot elektriskā tīklā aprīkotā ar atlikušās strāvas slēdzi (RCD) ar 30mA vai mazāku ieslēgšanas strāvu.

Lietošanas laikā pieejamās virsmas var klūt karstas.

Neskatoties uz to, ka ierīce tiks izmantota paredzētajam mērķim un saskaņā ar visām drošības instrukcijām, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus.

Pielietojums

Šī ierīce ir paredzēta mājsaimniecības un līdzīgu pielietojumu lietošanai, tādu kā:

• veikalu, biroju un citas darba vides virtuvēs
• mājsaimniecībās
• viesnīcu, moteļu un citu dzīvojamā tipa klientiem
• naktsmītnēs, bāros un līdzīgās vidēs

Lietošana

Pirms lietošanas nepieciešams pârbaudît vai barošanas tikla parametri atbilst parametriem uzrādītiem uz ierīces plāksnītes.

Apkalpošana

Uzmanību! Pārliecināties, ka strāvas avots pie kura ierīce tiks pievienota atbilst parametriem norādītiem uz ierīces plāksnītes.

Normāla parādība ierīces pirmās lietošanas laikā ir izdalošā "metāla" smaka.

Vienmēr pārliecinieties, lai ierīce atrastos drošā attālumā (vismaz 100 cm) no sienām un citiem objektiem.

Gaisa plūsmu nevar blokēt!

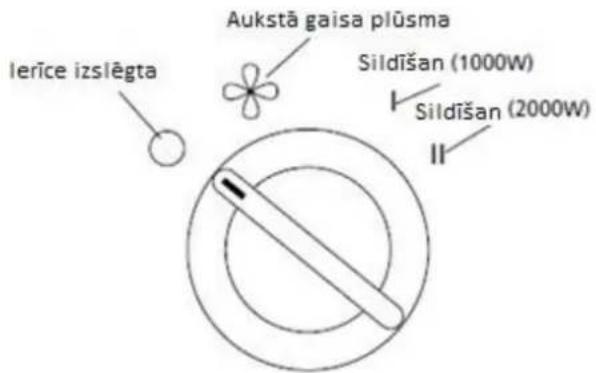

1. lerīci novietot uz līdzenas un stabilas pamatnes, saskaņā ar drošības norādījumiem.
2. lerīci pievienot pie barošanas avota.
3. Termostata regulatoru pagriezt pulksteņa rādītāja kustības virzienā uz maksimālo vērtību.
4. Lai sildišanas funkciju uzstādītu uz viszemāko līmeni, regulatoru nepieciešams pagriezt pa labi stāvoklī I (1000W).
5. Lai sildišanas funkciju uzstādītu uz visaugstāko līmeni, regulatoru nepieciešams pagriezt pa labi stāvoklī II (2000W).
6. Ventilatora funkciju uzstādīšanai regulatoru uzstādīt stāvoklī
7. lerīci izslēdz, pagriežot regulatoru pa kreisi līdz stāvoklim

Funkciju izvēle

REGULÉŠANA AR TERMOSTATU (variants)

Ierice ir aprikota ar termostatu. Ar termostata regulatoru telpā var uzstādīt sasildīšanu līdz vēlamai temperatūrai un to uzturēt. Brīdī, kad temperatūra telpā sasniegs vēlamo vērtību, ierīce izslēgsies, bet temperatūrai nokrītot zem šīs vērtības notiks atkārtota termoventilatora ieslēgšanās.

Vēlamās temperatūra uzstādīšana

Pēc termoventilatora ieslēgšanas, termostata regulatoru nepieciešams novietot maksimāla stāvoklī (maksimālā temperatūra). Kad telpā tiks sasniegta priekš mums atbilstoša temperatūra (siltuma komforta sajūta), nepieciešams lēnām pagriezt termostata regulatoru, samazinot temperatūru, līdz termoventilators izslēgsies. Regulatoru atstāt tādā stāvoklī. Ja temperatūra telpā nokritīs, ierīce ieslēgsies un strādās līdz brīdim, kad telpā atkārtoti tiks sasniegta vēlamā temperatūra.

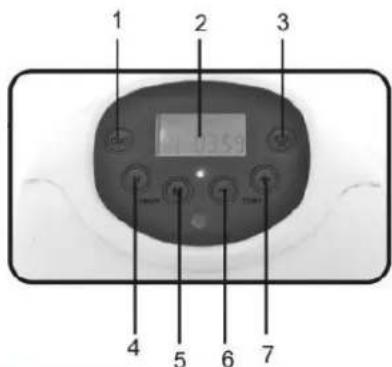

FH-900

1. Svārstības
2. Displejs
3. leslēgšanas / izslēgšanas slēdzis
4. Taimeris (stundās)
5. Taimeris (minūtes)
6. Temperatūra (-)
7. Temperatūra (+)

Kad ierīce pēc dīkstāves perioda tiks atkārtoti ieslēgta, ir iespējama degšanas smaka, kura rodas no sildītāja uzkrātajiem putekliem. Pēc kāda laika šī smaka pazudīs.

Aizsardzība pret pārkaršanu

Šī ierīce ir aprīkota ar termisko drošinātāju, kurš aizsargā pret pārkaršanu.

Bridinājums!

Ja notiek termiskā drošinātāja automatīskā ieslēgšanās un sildītāja izslēgšanās pārkaršanas riska pastāvēšanas gadījumā, ierīci nepieciešams atvienot no tīkla un pagaidīt 15 minūtes, līdz ierīce atdzirdīs. Tikai pēc tam to varēs atkārtoti ieslēgt.

Uzmanību!

Ja telpā nevar sasniegt vēlamo temperatūru, nepieciešams izmantot vēl vienu sildīšanas ierīci.

IERİCI NEDRİKST:

• novietot mēbeļu tuvumā, zem plauktiem, ievietot sienās, novietot aizkaru tuvumā;
• pēc ieslēgšanas pārsegt.

Defekti

Ja pēc produkta iegādes tiks konstatēts, ka tas ir bojāts, kontaktēties ar pārdevēju.

Nepieciešams ievērot apkalpošanas instrukcijā uzrādītos norādījumus.

Produktu nedrīkst modificēt un veikt jebkādas izmainas.

Gadijumā, ja ierīce pārstāj darboties to nepieciešams atvienot no barošanas avota. Pārbaudīt vai kontaktligzdā pie kura ierīce ir pievienota ir strāva. Ja nav strāvas padeves traucējumi, nedrīkst patstāvīgi mēgināt ierici remontēt. Nepieciešams kontaktēties ar ražotāja autorizēto servisu.

REMONTA PAKALPOJUMU PUNKTU IZMANTOŠANA

Visas ierīces pirms atstāja rūpnīcu tika rūpīgi kontrolētas. Tomēr, tiek konstatēti jebkādi bojājumi, nepieciešams atcerēties, ka apkalpošanas punktos ir tehniskā palīdzība.

Pirms lūgsim palīdzību, lūdzam pārbaudīt:

• vai kontaktligzdā ir elektriskais spriegums
• vai ieslēdzot ierīci rīkojamies saskaņā ar lietošanas instrukciju.

TĪRĪŠANA UN KONSERVĀCIJA

Katru reizi sākot tīrīšanu, ierīci nepieciešams atvienot no barošanas un pagaidīt līdz tā atdziest. Ierīces ārejas daļas tīrīt ar mīkstu, sausu vai nedaudz miru drānu. Nekad nelietot abrazīvus materiālus un šķīdinātājus.

Neiegremdēt ūdenī!

TRANSPORTS UN GLABĀŠANA

• Ja sildītāju nelieto ilgāku laiku, to nepieciešams aizsargāt no putekjiem, mehāniskiem bojājumiem un glabāt sausā un tīra vietā.
• Glabāt bērniem nepieejamā vietā, sargājot no putekliem, mitruma un mehāniskiem bojājumiem.
• Transportēt originālā iepakojumā, sargājot no putekliem, mitruma un mehāniskiem bojājumiem.
• Pirms glabāšanas vai transportēšanas vienmēr pagaidīt, līdz ierīce atdziest.

Uzmanību!

Atkaribā no produkta modela zīmējumi un apraksti var atškirties no realitātes.

Ražotājs patur tiesības uz tehniskām izmainām!

Tehniskie parametri

Modelis	Nominālais spriegums	Nominālā frekvence	Nominālās strāvas patērinš
FH-101	220-240 V	50/60 Hz	2000 W
FH-105/ FH-105B	220-240 V	50/60 Hz	2000 W
FH-200	220-240 V	50/60 Hz	2000 W
FH-300	220-240 V	50/60 Hz	2000 W
FH-505	220-240V	50-60 Hz	2000 W
FH-900	220-240V	50-60 Hz	2000 W

Uzmanību!

Attēli un apraksti var atšķirties no realitātes, atkarībā no produkta modela.

Ražotājs patur tiesības uz tehniskām izmaiņām!

Tāds apzīmējums informē, ka šī ierīce, pēc tās ekspluatācijas laika nevar būt novietota kopā ar citiem mājsaimniecības atkritumiem.

Lietotāja pienākums ir nodot ierīi izlietoto elektrisko un elektronisko iekārtu savākšanas punktā. Savākšanas komandas, tai skaitā vietējie savākšanas punkti, veikali un pašvaldību vienības, veido atbilstošu sistēmu šo iekārtu nodošanai. Pareiza izlietoto elektrisko un elektronisko iekārtu apstrāde palīdz izvairīties no kaitīgām sekām cilvēku veselībai un vīdei, ko ko rada bīstamu sastāvdaļu klātbūtne un šādu iekārtu nepareiza uzglabāšana un apstrāde.

Ierīcē ir ierobežotas dažas vielas, kuras varētu negatīvi iedarboties uz vidi lietojot šo produktu un pēc to lietošanas.

Modeļa identifikators(–i)		FH-101/ FH-105/ FH-105B/ FH-200/ FH-300 /FH-505
Pozīcija	Apzīmējums	Vērtība	Vienība		Pozīcija	Vienība
Siltuma jauda					Siltuma pievades tips, tikai elektriskajiem siltumakumulācijas lokālajiem telpu sildītājiem (izvēlēties vienu)
Nominālā siltuma jauda	P_nom	2,0	kW		manuāls siltumpadeves regulators ar integrētu termostatu	-
Minimālā siltuma jauda (indikatīvi)	P_min	1,0	kW		manuāls siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūr	-
Maksimālā nepārtrauktā siltuma jauda	P_max	2,0	kW		elektronisks siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūru	-
Papildu elektroenerģijas patēriņš					siltuma jaudas regulēšana ar ventilatoru	-
Pie nominālās siltuma jaudas	el_max	0	kW		Siltuma jaudas/telpas temperatūras regulēšanas tips (izvēlēties vienu)
Pie minimālās siltuma jaudas	el_min	0	kW		vienpakāpes siltuma jauda bez telpas temperatūras regulēšanas	nē
Gaidstāves režīm	el_SB	0	kW		manuāla divpakāpju vai daudzpakāpju siltuma jauda bez telpas temperatūras regulēšanas	nē
					ar mehānisku termostatu un telpas temperatūras regulēšanu	jā
					ar elektronisku telpas temperatūras regulēšanu	nē
					ar elektronisku telpas temperatūras regulēšanu un diennakts taimeri	nē
					ar elektronisku telpas temperatūras regulēšanu un nedēļas taimeri	nē
					Citi vadības veidi (var izvēlēties vairākus)
					telpas temperatūras regulēšana ar klātbūtnes detektēšanu	nē
					telpas temperatūras regulēšana ar atvērta loga detektēšanu	nē
					ar tālvadības funkciju	nē
					ar adaptīvu palaišanas vadību	nē
					ar darbības laika ierobežojumu	nē
					ar siltuma starojuma sensoru melnas lodes formā	nē
KontaktinformācijaModeļa identifikators(–i)	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, PolskaFH-900
Pozīcija	Apzīmējums	Vērtība	Vienība		Pozīcija	Vienība
Siltuma jauda					Siltuma pievades tips, tikai elektriskajiem siltumakumulācijas lokālajiem telpu sildītājiem (izvēlēties vienu)
Nominālā siltuma jauda	P_nom	1,962	kW		manuāls siltumpadeves regulators ar integrētu termostatu	-
Minimālā siltuma jauda (indikatīvi)	P_min	0	kW		manuāls siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūr	-
Maksimālā nepārtrauktā siltuma jauda	P_max	1,962	kW		elektronisks siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūru	-
Papildu elektroenerģijas patēriņš					siltuma jaudas regulēšana ar ventilatoru	-
Pie nominālās siltuma jaudas	el_max	0	kW		Siltuma jaudas/telpas temperatūras regulēšanas tips (izvēlēties vienu)
Pie minimālās siltuma jaudas	el_min	0	kW		vienpakāpes siltuma jauda bez telpas temperatūras regulēšanas	nē
Gaidstāves režīm	el_SB	0	kW		manuāla divpakāpju vai daudzpakāpju siltuma jauda bez telpas temperatūras regulēšanas	nē
					ar mehānisku termostatu un telpas temperatūras regulēšanu	nē
					ar elektronisku telpas temperatūras regulēšanu	jā
					ar elektronisku telpas temperatūras regulēšanu un diennakts taimeri	nē
					ar elektronisku telpas temperatūras regulēšanu un nedēļas taimeri	nē
					Citi vadības veidi (var izvēlēties vairākus)
					telpas temperatūras regulēšana ar klātbūtnes detektēšanu	nē
					telpas temperatūras regulēšana ar atvērta loga detektēšanu	nē
					ar tālvadības funkciju	nē
					ar adaptīvu palaišanas vadību	nē
					ar darbības laika ierobežojumu	nē
					ar siltuma starojuma sensoru melnas lodes formā	nē
Kontaktinformācija	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska
