HASZNÁLATI ÚTMUTATÓ GZ 2010TT Guzzanti

Záruka se nevztahuje.

Ez a termék csak jól szigetelt helyiségekben használható, vagy alkalmi használatra való

MÜSZAKI PARAMÉTEREK

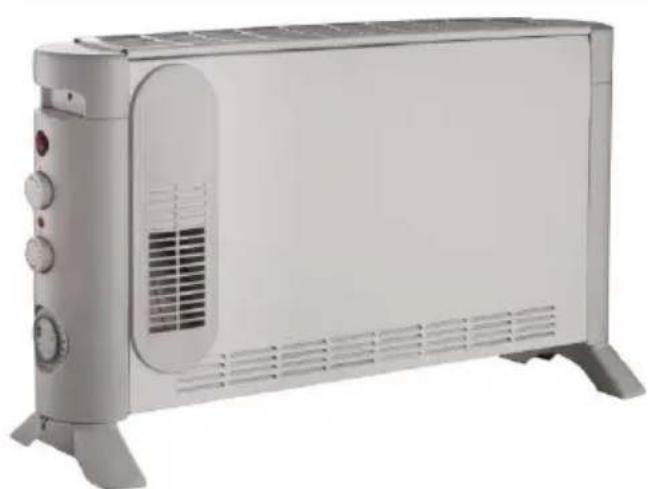

GZ 2010 TT – Konvekciós fütötest termosztáttal, időkapcsolóval és ventilátorral

FONTOS

Kérjük, hogy a fütőtest használata előtt olvassa el figyelmesen ezt az útmutatót. Órizze meg az útmutatót későbbi használatra.

A FÜTÖTEST ÖSSZESZERELÉSE

A fütőtest üzembe helyezése előtt a készülékre kell szerelni a lábakat (külön mellékelve egy dobozban). Ezeket a lábakat a fütőtest talpazatához kell rögzíteni a 4 mellékelt csavarral, miközben ügyelni kell arra, hogy helyesen legyenek behelyezve a fütőtest oldalain kialakított részek alsó felébe.

BIZTONSÁGI UTASÍTÁSOK (kérjük, olvassa el a fűtőtest üzembe helyezése előtt)

• Ne használja a fütőtestet a helyesen felszerelt lábak nélkül.
• Ellenőrizze, hogy a fűtőtesthez használt elektromos aljzat értékei megegyeznek-e a fűtőtest típuslapján feltüntetett értékekkel.
• A tápkábelt távol kell tartani a fűtőtest forró felületétől.
• Ne használja ezt a fűtőtestet fürdőkád, tusoló vagy medence közvetlen közelében.
• Soha ne helyezze olyan helyre a fütötestet, ahol egy kádba vagy más, vízzel töltött tartályba eshet.
• Ne használja a szabadban ezt a fütőtestet.
• Ne takarja le a fütötest hökivezető rácsát vagy légbevezető nyílását, és ne tegyen ezek elé akadályokat.
• Ne helyezze a fütötestet nagyon hosszú szálú szönyegre.
• Mindig ügyelni kell, hogy a fütótest egy szilárd, egyenes felületen álljon. Ügyeljen, hogy ne álljon függönyök vagy bútor közelében, mert ez tüz képzódéshez vezethet.
• Ne helyezze a fütötestet az elektromos aljzat elé vagy közvetlenül alá.
• Ne helyezzen semmilyen tárgyakat a hősugárzó nyílásokba vagy a légbemenet rácsába.
• Ne használja a fűtőtestet olyan helyiségekben, ahol gyúlékony folyadékokat tárolnak vagy ahol gyúlékony illóanyagok lehetnek a levegőben.
• A készüléket nem használhatják felügyelet nélkül kisebb gyermekek és fogyatékos személyek.
• Ügyelni kell a gyermekekre, hogy ne játszanak a készülékkel.
• Áthelyezés esetén egyik helyröl a másikra a fütötest csatlakozóját mindig ki kell húzni az elektromos aljzatból.
• Ne használja a fütötestet, ha a tápkábel megsérült. A sérült tápkábelt a fennálló veszélyek miatt csak a márkaszerviz vagy más szakképzett személy cserélheti ki.
• A készüléket nem használhatják gyerekek, és korlátozott fizikai, mentális vagy szenzorikus képességű felnőttek, amennyiben nem felügyel rájuk egy, a biztonságukért felelős személy, és nem kaptak kellő felvilágosítást a készülék biztonságos használatát illetően.
• Ne takarja le a berendezést. Fennáll a túlmelegedés vagy tűzképződés veszélye.

• A hőbiztosíték véletlenszerű visszaállításának veszélye miatt ezt a készüléket nem szabad külső kapcsolóeszközhöz, például egy időzítőhöz csatlakoztatni, valamint egy rendszeresen be – és kikapcsoló áramkörhöz sem.
• A 3 évnél fiatalabb gyermekeket távol kell tartani a készüléktől, amennyiben valaki nem ügyel rájuk álandóan.
• 3 és 8 éves kor közötti gyermekek csak akkor kapcsolhatják be- és ki ezt a berendezést, ha az az előírt, szabályos üzemeltetési helyzetben lett felállítva vagy felszerelve, és ha a gyermekek felügyelet alatt állnak, vagy tisztában vannak a készülék biztonságos használatával és a használatból eredő veszélyekkel. 3 és 8 éves kor közötti gyermekek számára tilos a berendezés csatlakoztatása, szabályozása, tisztítása és felhasználói ápolása.
• FIGYELMEZTETÉS: A termék részei részben nagyon forrók lehetnek és égési sérüléseket okozhatnak. Figyelmesen kell ügyelni a gyermekekre és más veszélyeztetett személyekre.

MEGJEGYZÉS: Természetes jelenség, ha a fütőtest első bekapcsolásánál vagy hosszabb szünetelés után kellementlen szag és por áramlik belőle. Ez a jelenség rövid üzemelés után megszűnik.

Válassza ki a megfelelő helyet a fűtőtest számára a fenti biztonsági utasításokra való tekintettel. Dugja a készülék csatlakozódugóját egy megfelelő elektromos aljzatba. Fordítsa el teljesen a TERMOSZTÁT VEZÉRLŐGOMBJÁT az óramutató járásának irányában a maximális beállításra.

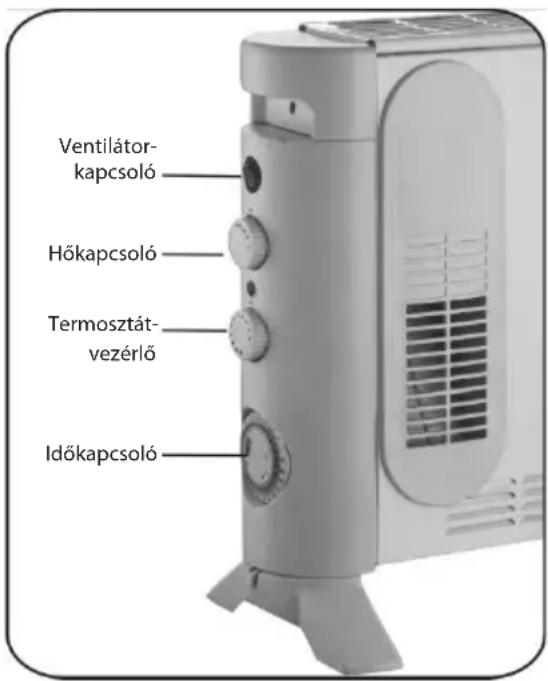

Kapcsolja be melegítőtesteket a HÖKAPCSOLÓVAL az oldalfalon. A hökapcsoló elfordításával az óramutató járásának irányában három fütöbeállítás közül választhat (750/1250/2000 W).

A kívánt hőmérséklet elérése után a helyiségben a termosztát vezérlögombja lassan forogni kezd az óramutató járásával szemben, végül egy kattanás lesz hallható, és a kapcsolóelemek jelzőlámpái kialszanak. Ezután a fűtőtest automatikus be – és kikapcsolással magától fenntartja a levegő hőmérsékletét a helyiségben a beállított szinten.

Ventilátor-üzemeltetés: Az oldalán ventilátor-ikonnal ellátott gombbal lehet szabályozni. A ventilátor csak akkor működik, ha a termosztát gombja „bekapcsolt” helyzetben van, és használni lehet, amikor a melegítőtestek be vannak kapcsolva, hogy meleg levegőt fújjanak a helyiségbe. Nagy melegben a ventilátort kikapcsolt melegítőtestekkel hideg levegő befúvására lehet használni a helyiségben.

Ez a modell 24 órás időkacsolóval is rendelkezik, melynek szegélyén 96 szegmens van, és valamennyi szegmens 15 perces intervallumnak felel meg. Az időkapcsoló segítségével előre be lehet állítani annak a szakasznak az idejét és hosszát, amelyikben a fűtőtest üzemelni fog bármelyik, 24 órás szakaszban.

Az időkapcsoló üzemelése

Az időkapcsoló közepén egy 3-pozíciós tolókapcsoló van.

A középső pozición (az óra jelével ellátva) az időzítő bekapcsolja és kikapcsolja a fűtőtestet a szakaszosan beállított időkben (lásd lejjebb: az időzítő beállítása)

Az „l” pozíció az időzítő kiiktatását jelenti. Az időzítő tovább működik, de a melegítőbe folyamatosan áramlik az energia. Ez lehetővé teszi, hogy a fűtőtestet szükség szerint be lehessen kapcsolni.

„O“ pozición az időzítő tovább működik, de a fűtőtestbe nem áramlik az energia.

Az időkapcsoló beállítása

Ellenőrizze, hogy a tolókapcsoló a középső pozición van, az óra jele mellett.

Fordítsa el a külső gyűrűt az időkapcsolón az óramutató járásának irányában, amíg az aktuális idő egy szintben lesz a nyíllal, ez azt jelenti, hogy ha az óra beállítása 20:00, fordítsa el a külső gyűrűt úgy, hogy a nyíl a 20-as számra mutasson.

Állítsa be a fűtőtest indításának idejét a külső gyűrű körüli szegmensek kihúzásával, a szükséges üzemeltetési idő szerint.

A beállítás után a fütés minden nap működni fog a beprogramozott időszakokban. Ügyeljen az alábbiakra: a fütőtestet mindig csatlakoztatni kell az elektromos hálózathoz, a kapcsolóelemek mindig bekapcsolt állapotban vannak és a termosztát beállítása megfelelő ahhoz, hogy a fütőtest bekapcsolhasson.

Állandó fűtés igénye esetén az időzítő tolókapcsolóját „l” állásba kell állítani.

Ha ezután újra aktiválni kell az időzítőt, akkor az időzítő tolókapcsolóját a középső (óra) állásba kell állítani.

Megjegyzés: Az időzítő mód használatánál kellő figyelmet kell fordítani a tényre, hogy a fűtés felügyelet nélkül is bekapcsol.

TÚLMELEGEDÉS ELLENI VÉDELEM

• A kiegészítő biztonsági termosztát védi a fűtőtestet a túlmelegedéstől és automatikusan kikapcsolja azt. A jelzőlámpa ezután kialszik.
• Ha a készülék magától kikapcsol, húzza ki a csatlakozódugót az elektromos aljzatból. A fütőtest egy rövid hűtési idő (kb. 15 perc) után ismét működésre készen áll. Dugja vissza a csatlakozódugót az elektromos aljzatba.
• Ha a kikapcsolás megismétlődik, először ellenőrizze, hogy a termosztát kapcsolója helyesen van-e beállítva, vagy hogy nincsenek-e akadályok a fűtőtest előtt.

A FÜTÖTEST TISZTÍTÁSA

Tisztítás előtt mindig húzza a csatlakozódugót az elektromos aljzatból, és hagyja kihülni a készüléket. Tisztítsa meg a fűtőtest külső felületét egy benedvesített szövettel, és törölje át egy száraz szövettel. Ne használjon tisztítószereket vagy súroló szereket és ügyeljen, hogy ne kerüljön víz a fűtőtestbe.

A FÚTÓTEST TÁROLÁSA

Ha hosszabb ideig nem használja majd a fütőtestet, óvja a portól és tárolja egy száraz és tiszta helyen.

Megjegyzés: A készüléket nem használhatják gyermekek és korlátozott fizikai, érzékszervi vagy mentális képességű, vagy kellő tapasztalatokkal nem rendelkező személyek, kivéve, ha felügyelnek rájuk, és tisztában vannak a készülék használatának módjával és a fennálló veszélyekkel. Ügyelni kell a gyermekekre, hogy ne játszanak a készülékkel.

Környezetvédelem

Az áthúzott kerekes kuka ikon jelentése:

Ne dobja ki az elektromos készülékeket a háztartási hulladékokkal együtt, a készüléket egy speciális hulladékgyűjtő telepre kell vinni selejtezés céljából.

A hulladékfeldolgozással kapcsolatos információkkal a helyi hivatal szolgálhat.

Ha az elektromos készülékek selejtezésére a háztartási hulladékkal együtt kerül sor, a veszélyes anyagok a talajvízbe szivároghatnak és az élelmiszerláncba juthatnak, ami ártalmas az emberi egészségre.

Új készülék vásárlása esetén a kereskedő külön költség felszámítása nélkül köteles visszaveszi a régi készüléket.

Erp táblázat a GZ 2010 TT egységhez

Tétel Jelölés Érték			Egység		Tétel Egység
Hőteljesítmény Hőteljesítmény típusa, csak a mobil villanymelegítőkhöz (válasszon ki egyet)
Névleges hőteljesítmény	P_nom	1,85 KW	A hőmérséklet	töltet kézi vezérlése, integrált termosztáttal		Nem használható
Minimális hőteljesítmény (tájékoztató)	P_min	0,688 KW	A hőmérséklet	töltet kézi vezérlése helyiség és/vagy a külső hőmérséklet visszajelzésével		Nem használható
Maximális tartós hőteljesítmény	P_max,c	1,85 KW	A hőmérséklet	töltet elektronikus vezérlése helyiség és/vagy a külső hőmérséklet visszajelzésével		Nem használható
Kiegészítő energiafogasztás Hőteljesítmény ventilátor					segítségével	Nem használható
Névleges hőteljesítmény mellett	el_max	0,015 (ventilátor-motor)	KW Hőteljesítmény/szobahőmérséklet-szabályozás típusa (válasszon ki egyet)
Minimális hőteljesítmény mellett	el_min	0,015 (ventilátor-motor)	KW Egyfokozatú hőteljesítmény, nincs helyiség hőmérséklet-szabályozás			[nem]
Készenléti módban	el_SB	0 KW két vagy több manuálisan állítható szakasz, nincs helyiség hőmérséklet-szabályozás				[nem]
					Mechanikus helyiség hőmérséklet-szabályozással	[igen]
					Elektronikus helyiség hőmérséklet-szabályozással	[nem]
					Elektronikus helyiség hőmérséklet-szabályozással plusz egynapos időzítővel	[nem]
					Elektronikus helyiség hőmérséklet-szabályozással plusz egyhetes időzítővel	[nem]
					További szabályozási lehetőségek (több választás lehetséges)
					Szobahőmérséklet-szabályozás jelenlét-érzékeléssel	[nem]
					Szobahőmérséklet-szabályozás nyitott ablak-érzékeléssel	[nem]
					Távvezérlővel [nem]
					A fűtés indítása adaptív vezérléssel	[nem]
					Működési határidővel [nem]
					Hőérzékelővel [nem]

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen töle információkat a termék helyes likvidálásáról.
