NÁVOD K OBSLUZE GZ 2010TT Guzzanti

Tento produkt je vhodný pouze do dobře izolovaných prostor nebo na příležitostné použití.

TECHNICKÉ PARAMETRY

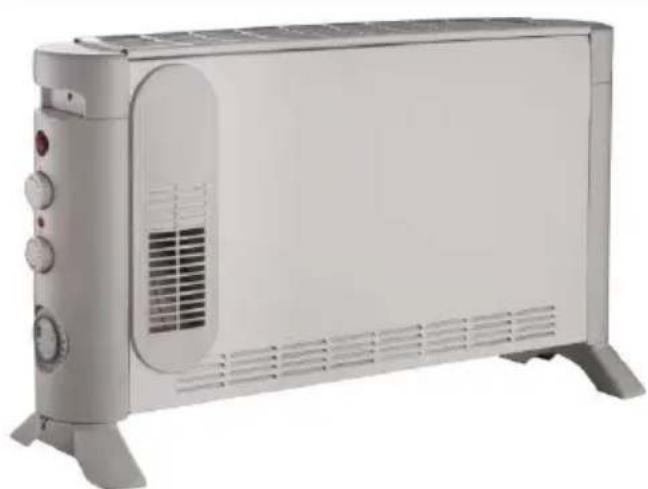

GZ 2010 TT – Konvektorový ohřívač s termostatem, časovačem a ventilátorem

DŮLEŽITÉ

Před použitím ohřívače si pozorně přečtěte tyto pokyny. Uschovejte tyto pokyny pro budoucí použití.

MONTÁŽ OHŘÍVAČE

Před použitím ohřívače musí být k zařízení připevněny nožičky (dodávány samostatně v krabici). Tyto nožičky musí být připevněny k základně ohřívače pomocí 4 dodaných šroubů, přičemž je třeba dbát na to, aby byly správně umístěny na spodních koncích bočních tvarovaných těles ohřívače.

BEZPEČNOSTNÍ POKYNY (je nutné přečíst před uvedením ohřívače do provozu)

• Nepoužívejte ohřívač, pokud nejsou nožičky správně připevněné.
• Ujistěte se, zda je elektrická zásuvka, do které je připojen ohřívač, v souladu s typovým štítkem na ohřívači a zda je zásuvka uzemněna.
• Napájecí kabel udržujte mimo dosah horkého tělesa ohřívače.
• Nepoužívejte tento ohřívač v bezprostřední blízkosti vany, sprchy nebo bazénu.
• Nikdy neumístujte ohřívač tam, kde by mohl spadnout do vany nebo jiné nádoby s vodou.
• Nepoužívejte tento ohřívač venku.
• Nezakrývejte ani neblokujte jakékoliv mřížky výstupu tepla ani otvory pro přívod vzduchu do ohřívače.
• Neumístujte ohřívač na koberce, které mají velmi vysoký vlas.
• Vždy se ujistěte, zda je ohřívač umístěn na pevném rovném povrchu. Zkontrolujte, zda není ohřívač umístěn v blízkosti záclon nebo nábytku, protože by to mohlo způsobit požár.
• Neumístujte ohřívač před ani bezprostředně pod elektrickou zásuvku.
• Nevkládejte žádné předměty přes otvory výstupu tepla nebo mřížky na přívod vzduchu do ohřívače.
• Nepoužívejte ohřívač v prostorách, kde se skladují hořlavé kapaliny nebo kde mohou být prítomny hořlavé výpary.
• Spotřebič není určen k používání malými dětmi nebo postiženými osobami bez dozoru.
• Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát.
• Při přemístování z jednoho místa na druhé vždy odpojte ohřívač od elektrické zásuvky.
• Nepoužívejte ohřívač, pokud je poškozen napájecí kabel. Pokud je napájecí kabel poškozen, musí jej vyměnit autorizovaný servisní zástupce nebo jiná kvalifikovaná osoba.
• Zařízení není určeno k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem nebo nejsou poučeny ohledně používání zařízení osobou zodpovědnou za jejich bezpečnost.
• Nezakrývejte zařízení. Při zakrytí hrozí riziko přehřátí nebo dokonce požáru.

• Aby se předešlo nebezpečí v důsledku neúmyslného resetování tepelné pojistky, nesmí být toto zařízení napájeno externím spínacím zařízením, jako je například časovač, ani připojeno k obvodu, který je pravidelně zapínán a vypínán ze sítě.
• Děti mladší 3 let by se měly držet dál, pokud nejsou pod neustálým dohledem.
• Děti ve věku od 3 let do 8 let mohou zapínat/vypínat zařízení pouze za předpokladu, že bylo umístěno nebo instalováno v určené normální provozní poloze a že děti byly pod dohledem nebo poučeny o používání spotřebiče bezpečným způsobem a chápou příslušná rizika. Děti od 3 let do 8 let nesmějí zařízení připojovat, regulovat a čistit ani provádět uživatelskou údržbu.
• UPOZORNĚNÍ: Některé části tohoto produktu mohou být velmi horké a způsobit popáleniny. Zvláštní pozornost se musí věnovat místním dětem a zranitelným osobám.

POZNÁMKA: Je normální, pokud se při prvním zapnutí ohřívače, nebo když se zapíná po dlouhém nepoužívání, že z něj vychází zápach a výpary. Tento jev zmizí, když je ohřívač na krátkou dobu zapnutý.

Vyberte vhodné místo pro ohřívač s ohledem na výše uvedené bezpečnostní pokyny. Zasuňte zástrčku ohřívače do vhodné elektrické zásuvky.

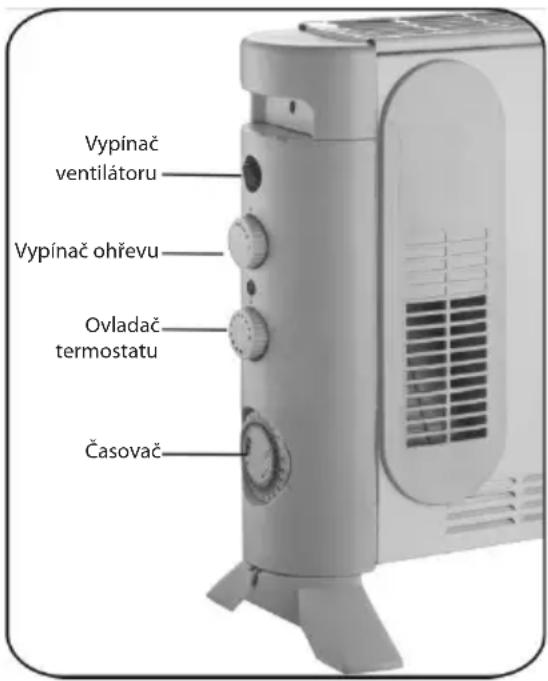

Otočte OVLADAČ TERMOSTATU zcela ve směru hodinových ručiček na maximální nastavení.

Topná tělesa zapněte pomocí VYPÍNAČŮ OHŘEVU na postranním panelu. Topná tělesa zapněte pomocí VYPÍNAČE OHŘEVU na postranním panelu. Otočením přepínače ohřivače ve směru hodinových ručiček můžete získat tři nastavení vytápění (750/1250/2000 W).

Po dosažení požadované teploty v místnosti by se měl ovladač termostatu otáčet pomalu proti směru hodinových ručiček, dokud neuslyšite, jak termostat cvakne a indikátory na spínacích prvcích zhasnou.

Potom ohřívač automaticky udržuje teplotu vzduchu v místnosti na nastavené úrovni automatickým zapínáním a vypínáním.

Provoz ventilátoru: Ovládá se pomocí vypínače se symbolem ventilátoru na jeho boční straně. Ventilátor bude pracovat pouze s termostatem v poloze „zapnuto“ a dá se použít, když jsou topná tělesa zapnutá na vhánění teplého vzduchu do místnosti. V horkých podmínkách je možné ventilátor použít s vypnutými topnými tělesy na foukání studeného vzduchu do místnosti.

Tento model je také vybaven 24hodinovým časovačem, který má po svém obvodu 96 segmentů, přičemž každý segment je ekvivalentní 15minutové době. Pomocí tohoto časovače je možné předem nastavit čas a trvání úseku, ve kterém je požadováno, aby ohřívač pracoval v kterémkoliv 24hodinovém úseku.

Provoz časovače

Uprostřed časovače je posuvný 3polohový přepínač.

Ve střední poloze (označené symbolem hodin) časovač zapne a vypne ohřívač v časech nastavených dílky (viz nastavení časovače níže).

Poloha označená „I“ je poloha vyřazení časovače. Časovač bude dále běžet, ale do ohřívače se bude nepřetržitě dodávat energie. To umožňuje, aby byl ohřívač v případě potřeby zapnutý.

V poloze označené „O“ časovač pokračuje, ale do ohřívače není přiváděna žádná energie.

Nastavení časovače

Zkontrolujte, zda je posuvný přepínač časovače ve střední poloze vedle symbolu hodin.

Otáčejte vnějším kroužkem časovače ve směru hodinových ručiček, dokud není aktuální čas zarovnán s ukazatelem šipek, tj. pokud je čas nastaven na 20:00, otáčejte vnějším kroužkem, dokud není číslo 20 v přímce s šipkou.

Nastavte čas, který je potřebný ke spuštění ohřívače zatažením dílků okolo vnějšího kroužku vpřed, podle požadované doby provozu.

Po nastavení bude topení v provozu každý den v průběhu naprogramovaných časů. Nezapomeňte, že ohřívač musí být vždy připojen do elektrické zásuvky, vypínače prvků musí být v zapnuté poloze a termostat musí být vhodně nastaven, aby se zajistilo zapnutí ohřívače.

Pokud je nutný nepřetržitý provoz topení, posuvný vypínač na časovači by měl být nastaven do polohy „I“.

Pokud je následně třeba vrátit se zpět k činnosti časovače, posuvný přepínač časovače by měl nastavit do střední (hodiny) polohy.

Poznámka: Při používání v režimu časovače by měla být věnována náležitá pozornost skutečnosti, že topení lze zapnout i bez dozoru.

OCHRANA PŘED PŘEHŘÁTÍM

• Přídavný bezpečnostní termostat chrání ohřívač před přehřátím a automaticky ho vypíná. Kontrolka potom zhasne.
• Pokud se zařízení samo vypne, odpojte síťovou zástrčku ze zásuvky. Ohřívač je po krátké fázi ochlazování (přibližně 15 minut) opět připraven k provozu. Sítovou zástrčku zasuňte zpět do elektrické zásuvky.
• Pokud se to opakuje, nejprve zkontrolujte, zda je vypínač termostatu správně nastaven nebo zda nějaké předměty nebrání ohřevu.

ČIŠTĚNÍ OHŘÍVAČE

Před čištěním vždy odpojte ohřívač z elektrické zásuvky a nechte ho vychladnout.

Vnější povrch ohřívače očistěte navlhčenou utěrkou a otřete suchou utěrkou. Nepoužívejte žádné saponáty ani abrazivní čisticí prostředky a nedovolte, aby do ohřívače vnikla voda.

USKLADNĚNÍ OHŘÍVAČE

Pokud se ohřívač delší dobu nepoužívá, měl by být chráněn před prachem a uskladněn na suchém a čistém místě.

Poznámka: Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jim nebyl svěřen dozor nebo pokyny týkající se používání zařízení osobou zodpovědnou za jejich bezpečnost. Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát.

Ochrana životního prostředí

Význam přeškrtnuté koše s kolečkem:

Nevyhazujte elektrické spotřebiče do netříděného komunálního odpadu, použijte zařízení na separovaný sběr.

Informace o dostupných systémech sběru vám poskytne místní samospráva.

Pokud se elektrické spotřebiče likvidují na skládkách s odpadem, mohou nebezpečné látky unikat do podzemní vody a dostat se do potravinového řetězce, což poškozuje vaše zdraví.

Při výměně starých spotřebičů za nové je prodejce ze zákona povinen převzít zpět váš starý spotřebič na likvidaci přinejmenším bezplatně.

Erp tabulka pro GZ 2010 TT

Položka Symbol Ho#nota			Jednotka		Položka Jednotka
Tepelný výkon Typ tepelného příkonu, pouze pro lokální elektrické ohřivače (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	1,85 KW	manuální regulace tepelného náboje, s integrovaným termostatem			Nepoužitelné
Minimální tepelný výkon (orientační)	P_min	0,688 KW	manuální regulace tepelného náboje se zpětnou vazbou z místnosti a/nebo venkovní teploty			Nepoužitelné
Maximální trvalý tepelný výkon	P_max,c	1,85 KW	elektronická regulacetepelného náboje se zpětnou vazbou z místnosti a/nebo venkovní teploty			Nepoužitelné
Pomocná spotřeba elektrické energie tepelný výkon s pomocí ventilátoru						Nepoužitelné
Při jmenovitém tepelném výkonu	el_max	0,015 (motor ventilátoru)	KW Typ regulace tepelného výkonu/pokojové teploty (vyberte jeden)
Při minimálním tepelném výkonu	el_min	0,015 (motor ventilátoru)	KW jednostupňový tepelný výkon a žádná regulace teploty v místnosti			[ne]
V pohotovostním režimu	el_SB	0 KW Dva nebo více manuálních stupňů, bez regulace teploty v místnosti				[ne]
					s mechanickou regulací teploty místnosti	[ano]
					s elektronickou regulací teploty místnosti	[ne]
					elektronická regulace teploty v místnosti plus denní časovač	[ne]
					elektronická regulace teploty místnosti plus týdenní časovač	[ne]
					Další možnosti ovládání (je možné několik voleb)
					regulace teploty místnosti, s detekcí přítomnosti	[ne]
					regulace teploty v místnosti, s detekcí otevřeného okna	[ne]
					s možností ovládání na dálku [ne]
					s adaptivním ovládáním startu [ne]
					s omezením pracovní doby [ne]
					se senzorem černé žárovky [ne]

ZÁRUČNÍ PODMÍNKY

Záruka na tento spotřebič představuje 24 měsíců od data zakoupení. Nárok na záruku je možné uplatnit pouze po předložení originálu dokladu o zakoupení výrobku (paragon, faktura) s typovým označením výrobku, datem prodeje a čitelným razítkem prodejce. Záruka zahrnuje výměnu nebo opravu částí spotřebiče, které se poškodí z důvodu poruch ve výrobě spotřebiče. Po uplynutí záruční doby bude spotřebič opraven za poplatek. Výrobce neodpovídá za poškození nebo úrazy osob, zvířat z důvodu nesprávného použití spotřebiče a nedodržení pokynů v návodu k použití. Výrobek je určen výhradně jako domácí spotřebič pro použití v domácnosti. Smluvní záruka je 6 měsíců, pokud je kupující podnikatel - fyzická osoba a spotřebič kupuje pro podnikatelskou činnost nebo komerční využití (§ 429 Obchodního zákoníku). Záruka se snižuje dle § 619 odst. 2 občanského zákoníku na 6 měsíců pro: žárovky, baterie, křemíkové a halogenové trubice.

Záruka se nevztahuje

• jakékoliv mechanické poškození výrobku nebo jeho části
• na vady způsobené nevhodným zacházením nebo umístěním.
• je-li zařízení obsluhováno v rozporu s návodem, případně zásahem neoprávněné osoby.
• nesprávně používán, skladován nebo prénášen.

- na záruku 24 měsíců se nevztahují opravy, například: výměna žárovky, trubice, čištění a odvápňování kávovarů, žehliček, zvlhčovačů, atd. Zde bude účtováno servisem za smluvní cenu.

- pokud nebude pri kontrole prístroje zjištěna žádná závada nebo nebudou splněny záruční podmínky, uhradí režijní náklady spojené s kontrolou nebo opravou výrobku kupující.

- zákazník ztrácí záruku při používání výrobků k profesionální či jiné výdělečné činnosti v provozovnách.

- závada byla způsobena vnějšími a živelními podmínkami (např. poruchami v elektrické síti nebo bytové instalaci)

- záruka se netýká poškození vnějšího vzhledu nebo jiných, které nebrání standardní obsluze.

Pokud zboží při uplatňování vady ze strany spotřebitele bude zasíláno poštou nebo přepravní službou musí být zabaleno v obalu vhodném pro přepravu tak, aby se zabránilo poškození výrobku.

Zodpovědný zástupce za servis pro ČR na značky: ARDES, Guzzanti, Scarlett, Luxell, Graef

ČERTES spol. s r.o.

Donínská 83

463 34 Hrádek nad Nisou

Tel./fax [phone] - příjem oprav- servis.

Tel./fax [phone] - náhradní díly

Mobil: 721018073, 731521116, 608719174

Pracovní doba 8 - 16,30

www: certes.info, e-mail: [e-mail]

Záruční list

Tento oddíl vyplňte prosím hůlkovým písmem a přiložte k výrobku.

Odesílatel: ....

Příjmení/jméno: ....

Stát/PSČ/obec/ulice:

Telefonní číslo: ....

Číslo/označení (zbožní) položky: ....

Datum/misto prodeje: ....

Popis závady: ....

Dátum/podpis: ....

Zašlete prosím neopravený výrobek za cenu poštovného zpět.

Sdělte mi, kolik budou činit náklady. Opravte výrobek za úhradu.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
