INSTRUKCJA OBSŁUGI GZ 2010TT Guzzanti

Ten produkt nadaje się tylko do dobrze izolowanych obszarów lub do sporadycznego użytku.

PARAMETRY TECHNICZNE

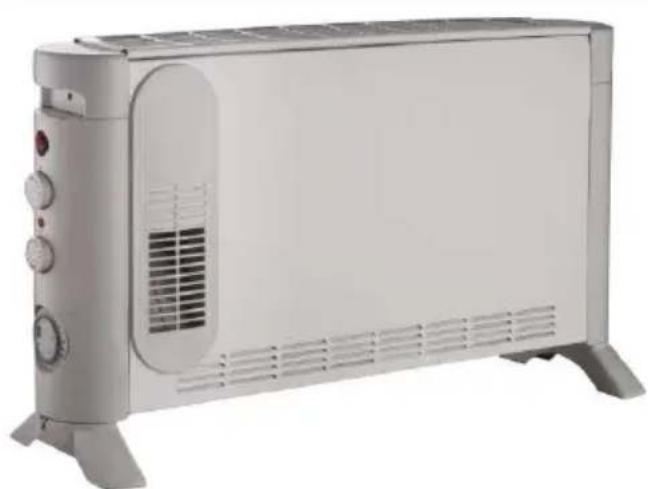

GZ 2010 TT – Grzejnik konwektorowy z termostatem, regulatorem czasowym i wentylatorem

WAŻNE

Przed użyciem grzejnika przeczytaj instrukcję obsługi. Zachowaj tą instrukcje do wykorzystania w przyszłości.

MONTAŻ GRZEJNIKA

Przed użyciem grzejnika muszą być do urządzenia przymocowane nogi (dołączone samotnie w opakowaniu). Te nogi muszą być przymocowane do podstawy grzejnika za pomocą 4 dołączonych śrub, należy uważać na to, żeby były poprawnie umieszczone na dolnych końcach bocznych korpusów grzejnika.

INSTRUKCJE BEZPIECZEŃSTWA (należy przeczytać przed uruchomieniem grzejnika)

• Nie używaj grzejnika, kiedy nogi nie są przykręcone.
• Upewnij się czy jest gniazdko elektryczne, do którego jest podłączony grzejnik, jest zgodnie z tabliczką znamionową grzejnika i czy gniazdko elektryczne jest uziemione.
• Kabel zasilający utrzymuj z dala od gorącego ciała grzejnika.
• Nie używaj tego grzejnika w pobliżu wanny, prysznica lub basenu.
• Nigdy go nie stawiaj tam, gdzie by mógł spaść do wanny albo innego pojemnika z wodą.
• Nie używaj go na zewnątrz.
• Nie zakrywaj ani nie blokuj żadnych kratek wylotu ciepła ani otworów wlotowych powietrza do grzejnika.
• Nie stawiaj grzejnika na dywany, które mają wysokie włosy.
• Zawsze się upewnij, czy jest grzejnik ustawiony na równej powierzchni. Skontroluj czy grzejnik nie jest ustawiony w pobliżu zasłon albo mebli, dlatego bo by to mogło spowodować pożar.
• Nie stawiaj grzejnika przed albo za blisko przy gniazdku elektrycznym.
• Nie wkładaj żadnych przedmiotów przez wyloty ciepła ani kratki wlotu powietrza do grzejnika.
• Nie należy używać grzejnika w miejscach, w których przechowywane są łatwopalne ciecze lub w których mogą znajdować się łatwopalne opary.
• Urządzenie nie jest przeznaczony do używania przez małe dzieci albo osoby niepełnosprawne bez nadzoru.
• Dzieci by miały być pod nadzorem, aby się zapewniło, że się nie będą bawiły z urządzeniem.
• Przy przesuwaniu z jednego miejsca na drugie zawsze odłącz grzejnik od gniazdka elektrycznego.
• Nie używaj grzejnika, kiedy jest uszkodzony kabel zasilający. Kiedy jest uszkodzony kabel zasilający, musi go wymienić przedstawiciel serwisu albo inna wykwalifikowana osoba.
• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) ze zmniejszonymi fizycznymi, umysłowymi lub sensorycznymi zdolnościami lub z brakiem doświadczenia, kiedy nie są pod nadzorem.
• Nie zakrywaj urządzenia. Przy zakryciu grozi ryzyko przegrzania i nawet pożaru.

• Aby uniknąć niebezpieczeństwa spowodowanego niezamierzonym zadziałaniem bezpiecznika termicznego, urządzenie to nie może być zasilane przez zewnętrzne urządzenie przełączające, takie jak na przykład regulator czasowy ani podłączone do obwodu, który jest regularnie wyłączany z sieci.
• Dzieci w wieku poniżej 3 lat powinny być z dala od urządzenia, chyba że są pod stałym nadzorem.
• Dzieci w wieku od 3 do 8 lat mogą włączać i wyłączać urządzenie tylko wtedy, gdy zostało umieszczone lub zainstalowane w wyznaczonej normalnej pozycji roboczej a dzieci były nadzorowane lub poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z tym ryzyko. Dzieci w wieku od 3 do 8 lat nie mogą podłączać, regulować i czyścić urządzenia ani wykonywać czynności konserwacyjnych.
• UWAGA: Niektóre części tego produktu mogą być bardzo gorące i mogą spowodować poparzenia. Szczególną uwagę należy zwrócić na lokalne dzieci i osoby wrażliwe.

UWAGA: Jest normalne, kiedy przy pierwszym włączeniu grzejnika lub kiedy się włącza po długim nieużywaniu z niego wyjdzie brzydki zapach i opary.

Wybierz odpowiednie miejsce dla grzejnika zgodnie z powyższymi instrukcjami bezpieczeństwa. Włóż wtyczkę grzejnika do odpowiedniego gniazdka elektrycznego.

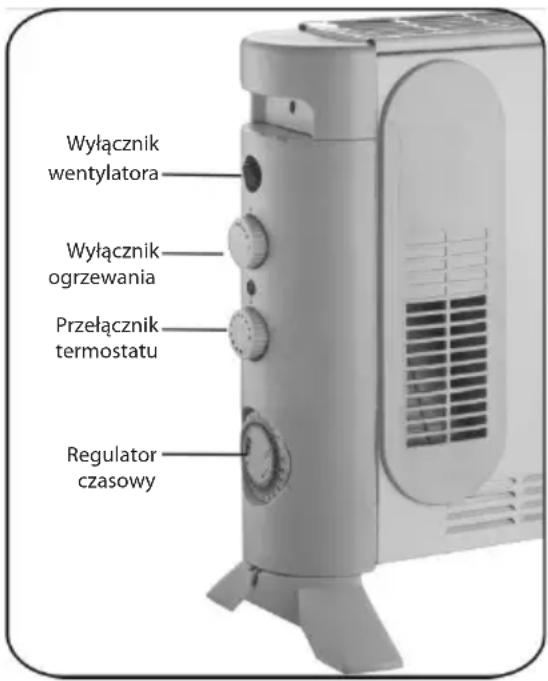

Przekręć TERMOSTAT STERUJĄCY zupełnie w kierunku wskazówek zegara na maksymalne ustawienie.

Włącz grzejniki za pomocą PRZEŁĄCZNIKÓW CIEPŁA na panelu bocznym. Obracając przełącznikiem grzejnika w kierunku wskazówek zegara można uzyskać trzy ustawienia ogrzewania (750/1250/2000W).

Po osiągnięciu żądanej temperatury w pomieszczeniu pokrętło termostatu powinno obracać się powoli w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie termostatu i zgaśnięcie wskaźników na elementach przełączających. Następnie grzejnik automatycznie utrzymuje temperaturę powietrza w pomieszczeniu na ustawionym poziomie poprzez automatyczne włączanie i wyłączanie.

Działanie wentylatora: Steruje się za pomocą przełącznika z symbolem wentylatora na boku. Wentylator będzie działał tylko z termostatem w pozycji „włączony” i może być używany, gdy grzejniki są włączone, aby wydmuchać ciepłe powietrze do pomieszczenia. W gorących warunkach można używać wentylatora z wyłączonymi grzejnikami, aby wdmuchować zimne powietrze do pomieszczenia.

Ten model jest również wyposażony w 24 godzinny zegar, który ma 96 segmentów na całym obwodzie, przy czym każdy segment odpowiada 15 minutowemu czasowi. Za pomocą tego regulatora można ustawić czas i trwanie odcinka, w którym grzejnik ma pracować w dowolnym odcinku 24 godzinnym.

Działanie regulatora czasowego

Pośrodku regulatora czasowego znajduje się przesuwany 3-pozycyjny przełącznik.

W środkowej pozycji (oznaczonej symbolem zegara) regulator czasowy włącza i wyłącza grzejnik w czasie określonym przez podziały (patrz na ustawienie regulatora czasowego poniżej).

Pozycja oznaczona „I” oznacza pozycję wyłącznika czasowego. Regulator czasowy będzie nadal działat, ale energia będzie stale dostarczana do grzejnika. Umożliwia to włączenie grzejnika w razie potrzeby.

W pozycji oznaczonej „O” zegar regulator czasowy nadal działa, ale grzejnik nie dostarcza energii.

Ustawienie regulatora czasowego

Skontroluj czy przełącznik regulatora czasowego znajduje się w środkowej pozycji obok symbolu zegara. Obróć zewnętrzny pierścień regulatora czasowego zgodnie z ruchem wskazówek zegara, aż bieżący czas zostanie wyrównany ze wskaźnikiem strzałki, czyli jeśli czas jest ustawiony na 20:00, obróć pierścień zewnętrzny, aż liczba 20 będzie zgodna ze strzałką.

Ustaw czas wymagany do uruchomienia grzejnika pociągając elementy wokół zewnętrznego pierścienia do przodu, zgodnie z wymaganym czasem pracy.

Po ustawieniu ogrzewanie będzie działać codziennie przez zaprogramowane czasy. Pamiętaj, że grzejnik musi być zawsze podłączony do gniazdka elektrycznego, przełączniki elementów muszą znajdować się w pozycji włączonej a termostat musi być odpowiednio ustawiony, aby zapewnić włączenie grzejnika. Jeśli wymagane jest ciągłe ogrzewanie, przełącznik regulatora czasowego należy ustawić w pozycji „I”.

Jeśli następnie konieczne jest przywrócenie działania regulatora czasowego, ruchomy przełącznik regulatora czasowego by się miał ustawić w położeniu środkowym.

Uwaga: Przy używaniu w trybie regulatora czasowego należy zwrócić uwagę na fakt, że ogrzewanie się może włączyć bez nadzoru.

OCHRONA PRZED PRZEGRZANIEM

• Dodany termostat bezpieczeństwa chroni grzejnik przed przegrzaniem i automatycznie go wyłącza. Wskaźnik potem zgaśnie.
• Kiedy się urządzenie samo wyłączy, odłącz kabel od gniazdka elektrycznego. Ogrzewacz po krótkiej fazie chłodzenia (około 15 minut) jest znów przygotowany do użytku. Kabel daj s powrotem do gniazdka elektrycznego.
• Jeśli się to powtarza, najpierw skontroluj, czy wyłącznik termostatu jest poprawnie ustawiony lub czy jakieś przedmioty nie bronią ogrzewaniu.

CZYSZCZENIE GRZEJNIKA

Przed czyszczeniem zawsze odłącz grzejnik od gniazdka elektrycznego i pozostaw go do wystygnięcia. Zewnętrzną powierzchnie grzejnika oczyść wilgotną ściereczką i wytrzyj suchą ścierką. Nie używaj żadnych detergentów ani ściernych środków czyszczących i nie pozwól, żeby się do grzejnika dostała woda.

PRZECHOWYWANIE GRZEJNIKA

Jeśli urządzenie jest dłużej nie używane, miało by być chronione przed kurzem i schowane w suchym i czystym miejscu.

Uwaga: To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub bez doświadczenia i wiedzy, chyba że są one nadzorowane lub nauczone w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci by miały być nadzorowane, aby nie bawiły się z urządzeniem.

Ochrona środowiska

Znaczenie przekreślonego kosza z kołem:

Nie wrzucaj urządzeń elektrycznych do niesegregowanych odpadów komunalnych, używaj sprzętu do selektywnej zbiórki. Informacje o dostępnych systemach zbiórki można uzyskać od władz lokalnych. Jeżeli urządzenia elektryczne zostaną wyrzucone na wysypisko śmieci, substancje niebezpieczne mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu.

Przy wymianie starych urządzeń za nowe jest sprzedawca zgodnie z prawem powinny przejąć stare urządzenie do likwidacji najmniej bezpłatnie.

Erp tabela dla GZ 2010 TT

Przedmiot Symbol Wartość			Jednostka		Przedmiot Jednostka
Moc cieplna Rodzaj wkładu ciepła do lokalnych grzejników					elektrycznych (wybierz jeden)
Znamionowa moc cieplna	P_nom	1,85 KW	Ręczna regulacja		termicznego ładunku ze zintegrowanym termostatem	Bezużyteczne
Minimalna moc cieplna (orientacyjna)	P_min	0,688 KW	Ręczna regulacja		ładunku termicznego z informacją zwrotną z pomieszczenia i/lub zewnętrznej temperatury	Bezużyteczne
Maksymalna moc cieplna	P_max,c	1,85 KW	Elektroniczna		regulacja ładunku termicznego z informacją zwrotną z pomieszczenia i/lub zewnętrznej temperatury	Bezużyteczne
Pomocnicze zużycie energii elektrycznej Moc cieplna za pomocą wentylatora Bezużyteczne
Przy znamionowej mocy cieplnej	el_max	0,015 (silnik wentylatora)	KW Rodzaj		regulacji mocy cieplnej/pokojowej temperatury (wybierz jeden)
Przy minimalnej mocy cieplnej	el_min	0,015 (silnik wentylatora)	KW Jednostopniowa moc cieplna i brak kontroli temperatury w pomieszczeniu			[nie]
W trybie gotowości	el_SB	0 KW Dwa lub więcej	ręcznych stopni bez kontroli temperatury w pomieszczeniu			[nie]
					Z ręczną regulacją temperatury w pomieszczeniu	[tak]
					Z elektroniczną regulacją temperatury w pomieszczeniu	[nie]
					Elektroniczna regulacja temperatury w pomieszczeniu plus dzienny regulator czasowy	[nie]
					Elektroniczna regulacja temperatury w pomieszczeniu plus tygodniowy regulator czasowy	[nie]
					Następne możliwości regulacji (możliwość paru wyborów)
					Regulacja temperatury w pomieszczeniu z wykrywaniem obecności	[nie]
					Regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna	[nie]
					Z możliwością zdalnego sterowania [nie]
					Z adaptacyjną kontrolą startu [nie]
					Z ograniczonymi godzinami pracy [nie]
					Z czujnikiem czarnej żarówki [nie]

Informacje dotyczące sposobu likwidacji zużytego sprzętu elektrycznego (dla gospodarstw domowych)

Powyższy symbol umieszczony na produktach lub w załączonych dokumentach oznacza, że nie wolno likwidować zużytego sprzętu elektrycznego i elektronicznego ze zwykłym odpadem komunalnym. W celu utylizacji należy odnieść tego typu odpad do punktu selektywnego zbioru, gdzie zostanie odebrany bez żadnych opłat. W niektórych państwach można zwrócić tego typu odpad bezpośrednio u sprzedawcy w momencie nabycia nowego produktu.

Prawidłowa likwidacja takich produktów zbytecznie nie obciąża środowiska naturalnego i nie ma negatywnego wpływu na ludzkie zdrowie. Szczegółowych informacji o najbliższym punkcie zbioru udzieli najbliższy urząd miejski.

W przypadku nieprawidłowej likwidacji odpadu właściciel może zostać obciążony karą grzywny zgodnie z obowiązującymi przepisami.

Dla osób prawnych w Unii Europejskiej

Bliższych informacji dotyczących likwidacji zużytego sprzętu elektrycznego i elektronicznego udzieli sprzedawca lub dystrybutor.

Informacje dotyczące likwidacji w państwach nie należących do Unii Europejskiej

Powyższy symbol obowiązuje wyłącznie w krajach Unii Europejskiej. Aby zlikwidować urządzenie, należy zwrócić się o pomoc do urzędu miejskiego lub dystrybutora w celu zasięgnięcia informacji o prawidłowym sposobie likwidacji tego typu odpadu.
