HASZNÁLATI ÚTMUTATÓ XAV-1500 SONY

A demonstrációs képernyő (Demo) visszavonását a 6. oldalon találhatja.

A csatlakoztatás/beszerelés a 10. oldalon találhatja.

Ha feltelepített „WebLink Apps” alkalmazással kívánja használni okostelefonját, látogasson el a Súgóútmutatóba amelynek címe a hátoldalon található.

Mivel használat közben az egység hátoldala felforrósodhat, biztonsági okokból ezt az egységet az autó műszerfalába telepítse. Részletes információkat itt találhat: „Csatlakoztatás/beszerelés” (10. oldal).

A feszültséget, stb. jelző adattábla az alváz alján található.

A CE jelölés érvényessége azokra az országokra korlátozott, ahol ez törvényileg kötelező, ilyenek főleg az EGT (Európai Gazdasági Térség) országai és Svájc.

FIGYELMEZTETÉS

A tüz-, és áramütés-veszély elkerülése érdekében ne tegye ki az egységet eső, vagy nedvesség hatásának.

Az áramütés elkerülése érdekében ne nyissa ki a szekrényt. A szervizmunkákkal csak szakképzett személyzetet bízzon meg.

Származási ország: Thaiföld

Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik

Ezt a terméket a Sony Corporation vagy megbízottja gyártotta.

EU importör: Sony Europe B.V.

Az EU importörrel vagy az Európai

termékbiztonsággal kapcsolatos kérdéseket a gyártó jogosult képviselőjének kell küldeni, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.

A Sony Corporation igazolja, hogy ez a készülék megfelel a 2014/53/EU irányelvnek.

Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen:

Feleslegessé vált elemek/akkumulátorok, elektromos és elektronikus készülékek hulladékként való eltávolítása. (Használható az Európai Unió és egyéb országok szelektív hulladékgyűjtési rendszereiben)

Ez az elemen/akkumulátoron, a készüléken vagy annak csomagolásán található szimbólum jelzi, hogy a termék nem kezelhető háztartási hulladékként. Egyes elemeken/akkumulátorokon, vagy azok csomagolásán ez a szimbólum együtt szerepelhet az ólom (Pb) vegyjelével akkor, ha az elem/akkumulátor 0,004%-nál több ólmot tartalmaz. Az elhasznált elemek/akkumulátorok és készülékek a kijelölt gyűjtőhelyeken történő leadásával segít megelőzni a környezet és az emberi egészség károsodását, amely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. Az olyan berendezéseknél alkalmazott elemeket/akkumulátorokat, ahol biztonsági, üzemviteli, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz cserélheti azt ki. Beépített akkumulátor esetén, hogy biztosítható legyen az akkumulátor megfelelő kezelése, a termék elhasználódásakor jutassa el azt egy arra kijelölt elektromos és elektronikus hulladékgyűjtő helyre. Minden más elem/akkumulátor esetén, kérjük, tanulmányozza a termékhez mellékelt útmutatót az elem/akkumulátor a készülékből történő biztonságos eltávolításának megfelelő módjával kapcsolatban. Az elemet/akkumulátort a használt elemek gyűjtőhelyén adja le. A termék és az elemek/akkumulátorok újrahasznosításával kapcsolatos további információkat illetően forduljon a területileg illetékes hivatalhoz, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, amelyben a terméket vásárolta.

Figyelmeztetés, ha autója gyújtása nem rendelkezik ACC pozícióval

Ne szerelje be ezt az egységet olyan autóba, amely nem rendelkezik ACC pozícióval. Az egység kijelzője akkor sem kapcsol ki, ha gyújtás ki helyzetben van és ez az akkumulátor lemerülését okozza.

A harmadik felek által kínált szolgáltatásokra vonatkozó jogi nyilatkozat

A harmadik felek által nyújtott szolgáltatások előzetes tájékoztatás nélkül módosulhatnak, felfüggesztésre kerülhetnek, vagy megszünhetnek. A Sony vállalat nem vállal felelősséget az ilyen helyzetekért.

Fontos megjegyzés

Vigyázat

A SONY SEMMILYEN ESETBEN NEM TEHETŐ FELELŐSSÉ BÁRMILYEN KÖZVETLEN, KÖZVETETT, VAGY KÖVETKEZMÉNYES KÁRÉRT, TÖBBEK KÖZÖTT IDEÉRTVE A PROFITKIESÉST, A BEVÉTELKIESÉST, AZ ADATVESZTÉST, A TERMÉK, VAGY BÁRMILYEN HOZZÁ KAPCSOLÓDÓ BERENDEZÉS HASZNÁLHATATLANNÁ VÁLÁSÁT, LEÁLLÁSÁT ÉS A VÁSÁRLÓ IDEJÉT, AMELY ENNEK A TERMÉKNEK, A TERMÉK HARDVERÉNEK, VAGY SZOFTVERÉNEK A HASZNÁLATÁHOZ KAPCSOLÓDIK, VAGY ABBÓLERED.

Tisztelt vásárló, ez a termék rádió jeladót tartalmaz. Az UNECE 10. sz. szabályozása alapján az autógyártók speciális feltételekhez köthetik a rádiójeladók járművekbe történő beépítését. Mielőtt beszerelné járművébe ezt a terméket, tájékozódjon járműve használati kézikönyvéből, vagy vegye fel a kapcsolatot járműve gyártójával, vagy márkakereskedőjével.

Vészhívások

Ez a BLUETOOTH autókihangosító és kihangosítóhoz csatlakoztatott készülék rádiójeleket, mobilfrekvenciás jeleket, vezetékes hálózatokat, valamint a felhasználó által programozott funkciókat is használ, amely nem képes minden körülmények közötti garantálni a kapcsolatot. Ezért az alapvető kommunikáció érdekében ne hagyatkozzon csupán az elektronikus készülékekre (például orvosi vészhelyzetek esetén).

A BLUETOOTH kommunikációról

- A BLUETOOTH készülék által kibocsátott mikrohullámú sugárzás befolyásolhatja az orvosi készülékek működését. A következő helyeken kapcsolja ki ezt az egységet és más BLUETOOTH készülékeket is, mivel balesetet okozhat:

– gyúlékony gázok jelenlétében, kórházban, vonaton, repülőgépen, vagy benzinkúton – automatikus ajtók, vagy tűzjelzők közelében

- A BLUETOOTH technológiával történő biztonságos kapcsolat érdekében ez az egység olyan biztonsági funkciókkal rendelkezik, amely megfelel a BLUETOOTH szabványnak, de a beállításoktól függően a biztonsági szint elégtelen lehet. A BLUETOOTH technológiával történő kommunikáció során legyen óvatos.

- BLUETOOTH kommunikáció során ne kockáztassa, hogy esetlegesen információk szivárogjanak ki.

Ha olyan kérdése, vagy problémája van az egységgel kapcsolatban, amelyre ez a kézikönyv nem terjed ki, forduljon a legközelebbi Sony márkakereskedőhöz.

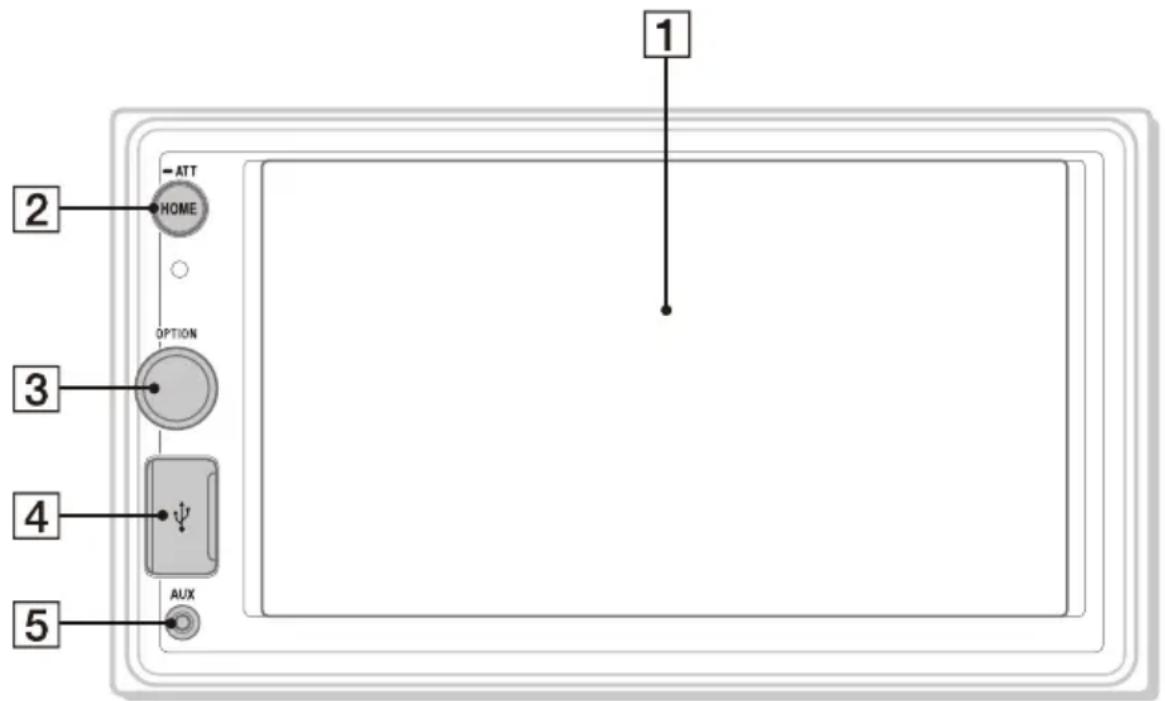

Fő egység

1 Képernyő/érintőképernyő
2 HOME

A HOME képernyő megjelenítéséhez nyomja le (5. oldal).

- ATT (csökkentés)

A hangerő csökkentéséhez tartsa lenyomva 1 másodpercig.

A visszavonáshoz ismét nyomja le és tartsa lenyomva, vagy forgassa el a hangerőszabályzó forgatógombot.

3 Hangerőszabályozó forgatógomb

A hangerő beállításához hangkibocsátáskor forgassa el.

OPTION

Az OPTION képernyő megjelenítéséhez nyomja le (5. oldal).

4 USB port
5 AUX bemeneti jack

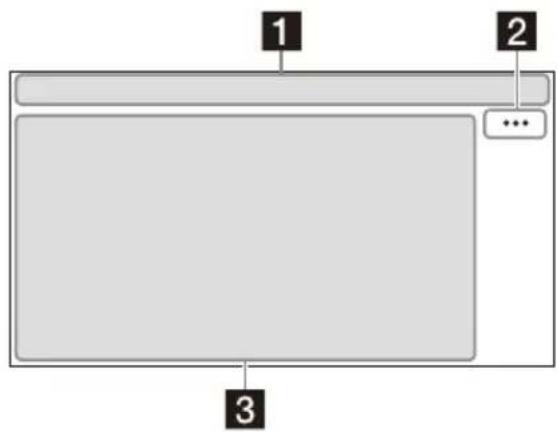

Képernyő kijelzők

Lejátszási képernyő:

ATT	A hangerő csökkentésekor világít.
AF	Világít ha rendelkezésre áll az AF(alternatív frekvenciák) funkció.
TA	Világít ha rendelkezésre áll az aktuálisközlekedési információk (TA: közlekedésihírek) funkció.
	Világít, ha be van kapcsolva a Bluetooth®funkció. Világít ha folyamatban van acsatlakozás.
	Világítani kezd, ha az audioeszközlejátszható az A2DP (Fejlett hangküldésiprofil) engedélyezésével.
	Világítani kezd, ha rendelkezésre áll akihangosított hívás a HFP (Kihangosításiprofil) engedélyezésével.
	Jelzi a csatlakoztatott mobiltelefonjelerősség állapotát.
	Jelzi a csatlakoztatott mobiltelefonmaradék akkumulátor-töltöttségállapotát.

2 ..(forrás opció)

Megnyitja a forrás opció menüt. A rendelkezésre álló elemek a forrástól függenek.

3 Alkalmazás-specifikus terület

Megjeleníti a lejátszási vezérlőket/jelzéseket vagy az egység állapotát. A megjelenített elemek a forrástól függenek.

4 Óra

Megjeleníti a dátum/idő beállításban megadott időt.

5 (visszalép a lejátszás képernyőre)

Átvált a HOME képernyőről a lejátszás képernyőre.

6 Források és beállítások kiválasztása gombok

Módosítja a beállítást, vagy különböző beállításokat végez.

A beállítás ikon és más ikonok kiválasztásához érintse meg.

Érintse meg a kiválasztani kívánt forrás ikont.

7 Hangzáskiválasztó gombok
Módosítja a hangzást.

8 ⏻ (készenlét)

Készenléti módba kapcsolja az egységet (Az USB töltés továbbra is rendelkezésre áll). A folytatáshoz nyomja meg bármelyik gombot.

9 (monitor ki)

Kikapcsolja a monitort. Ha a monitor ki van kapcsolva, akkor a kijelző bármelyik részének megérintésével visszakapcsolhatja.

10 EXTRA BASS(EXTRA BASS)

Módosítja az EXTRA BASS beállítást.

Módosítja az EQ10/Subwoofer beállítást.

Alapvető műveletek

Párosítás egy BLUETOOTH eszközzel

Amikor először csatlakoztat egy BLUETOOTH eszközt, akkor kölcsönös regisztráció (úgynevezett „párosítás") szükséges. A párosítás lehetővé teszi, hogy ez az egység felismerje a másikat és viszont.

1 Nyomja meg a HOME gombot, majd érintse meg ezt: [Settings] → [Bluetooth] → [Bluetooth Connection] → [ON] → [Pairing].
Miközben az egység párosítási készenléti módban van, a 📄villog.

2 Annak érdekében, hogy az felismerje ezt az eszközt, végezze el a párosítást a BLUETOOTH eszközön.

3 A képernyön válassza ki a BLUETOOTH eszköz modell nevét*.

Amikor befejeződött a párosítás, aotovább világít.

* Ha a BLUETOOTH eszközhöz jelszóra van szükség, adja meg a [0000] kódot.

A tolatókamera csatlakoztatása

Ha csatlakoztat egy opcionális tolatókamerát a CAMERA IN terminálhoz, akkor megjelenítheti a tolatókamera képét. Részletes információkat itt találhat: „Csatlakoztatás/beszerelés” (10. oldal).

A tolatókamera képének megjelenítéséhez

Nyomja meg a HOME gombot, majd érintse meg a [Rear Camera] elemet.

Demonstrációs mód visszavonása

1 Nyomja meg a HOME gombot, majd érintse meg a [Settings] elemet.
2 Érintse meg a [General] elemet, majd a [Demo] elemet, és állítsa be erre: [OFF].
3 A beállítás menüből való kilépéshez érintse meg a (vissza) elemet kétszer.

A firmware frissítése

A firmware frissítéséhez látogasson el a hátsó borításon található terméktámogatási honlapra és kövesse az online útmutatásokat.

Megjegyzés

A frissítés során ne távolítsa el az USB eszközt.

További információk

Óvintézkedések

• Az elektromos antenna automatikusan kinyílik.
• Ha eladja, vagy leselejtezi autóját, benne a beszerelt egységgel, a gyári visszaállítás elvégzésével állítsa vissza az összes beállítást gyári értékre.
• Ne öntsön folyadékot az egységre.

Biztonsági megjegyzések

• Tartsa be a helyi közlekedési szabályokat, a törvényeket és a szabályozásokat.
• Vezetés közben
• Ne nézze, vagy ne kezelje az egységet, mivel ez figyelemelvonáshoz és balesethez vezethet. Az egység megtekintéséhez és kezeléséhez parkoljon le egy biztonságos helyen.
• Ne használja a beállítás funkciót, vagy bármely más olyan funkciót, amely elterelheti a figyelmét az útról.
• Tolatáskor biztonsága érdekében nézzen hátrafelé és figyelmesen nézzen körbe, még akkor is, ha csatlakoztatva van a tolatókamera. Ne hagyatkozzon kizárólag a tolatókamerára.

- Üzemeltetés közben

• Kezét, ujjait, vagy idegen tárgyakat ne illesszen be az egységbe, mivel ez sérülést és az egység károsodását okozhatja.
• A kisméretű cikkeket tartsa távol a gyerekektől.
• A hirtelen manöverezés esetén a sérülések elkerülése érdekében kapcsolja be a biztonsági övet.

Baleset elkerülése

A képek csak az autó leparkolása és a kézifék behúzása után jelennek meg. Ha a videó lejátszása során az autó mozogni kezd, akkor a következő figyelmeztetés jelenik meg és a videó nem tekinthető meg.

Vezetés közben az egység kezelése és a monitor figyelése tilos.

Az LCD panellel kapcsolatos megjegyzések

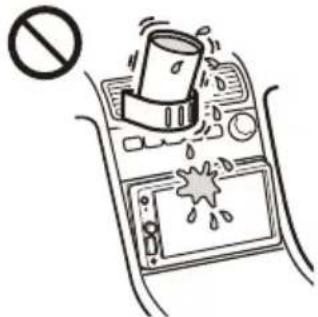

- Akadályozza meg hogy az LCD panel nedvessé váljon, és ne tegye ki folyadékok hatásának. Ez hibás működéshez vezethet.

- Ne nyomja le erősen az LCD panelt, mivel ez eltorzítja a képet, vagy hibás működéshez vezethet (pl. a kép homályossá válhat, vagy az LCD panel károsodhat).

• A panelt csak ujjával érintse meg, más tárgyakkal ne, mivel ezek károsíthatják, vagy eltörhetik az LCD panelt.
• Az LCD panelt egy száraz, puha kendővel tisztítsa. Ne használjon oldószereket, például benzint, hígítót, kereskedelmi forgalomban kapható tisztítószereket, vagy antisztatikus spray-t.
• Ne használja az egységet a 0 °C és 40 °C közötti hőmérséklet-tartományon kívül.
• Ha járművét hideg, vagy meleg helyen parkolta, akkor a kép elmosódott lehet. Ez nem jelenti a monitor meghibásodását és a kép kitisztul miután az autó belső hőmérséklete normalizálódik.
• A monitoron helyhez kötött kék, piros, vagy zöld pontok jelenhetnek meg. Ezeket „álladóan világító pontoknak” nevezzük, és bármilyen LCD készüléknél előfordulhatnak. Az LCD panel precíziós gyártású és a szegmensek több mint 99,99%-a működőképes. Ennek ellenére lehetséges, hogy a szegmensek kis százaléka (általában 0,01%) nem világít megfelelően. Ez azonban nem zavarja a megtekintést.

Az érintőképernyővel kapcsolatos megjegyzések

• Ez az egység rezisztív érintőképernyőt alkalmaz. Közvetlenül az ujjával érintse meg a képernyőt.
• Az egység nem támogatja a többszörös megérintést.
• Éles tárgyakkal, például tű, toll, vagy köröm, ne érintse meg a képernyőt. Az egység nem támogatja az érintőceruza használatát.
• Ne hagyja, hogy tárgyak érjenek hozzá az érintőképernyőhöz. Ha a képernyőhöz az ujján kívül más tárgy ér hozzá, akkor az egység nem megfelelően reagálhat.
• Mivel a képernyő üveg anyagból van, ne tegye ki az egységet erős rázkódásnak. Ha a képernyön törés, vagy lepattogzás fordul elő, akkor ne érintse meg a károsodott részt, mivel az sérülést okozhat.
• Az egyéb elektromos eszközöket tartsa távol az érintőképernyőtől. Ezek az érintőképernyő hibás működését okozhatják.

iPhone termékinformációk

- Kompatibilis iPhone modellek:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
- A „Made for Apple” (Az Apple számára készült) jelvény azt jelenti, hogy a kiegészítő tervezésében kompatibilis a jelvényen megadott Apple termékekkel, és a fejlesztő tanúsítja, hogy megfelelnek az Apple teljesítménormáknak. Az Apple nem vállal felelősséget ennek az eszköznek a működéséért, vagy az eszköz a biztonsági és törvényi normáknak való megfeleléséért. Kérjük vegye figyelembe, hogy ennek a kiegészítőnek egy Apple termékkel való használata befolyásolhatja a vezeték nélküli teljesítményt.

Licenc megjegyzések

Ez a termék olyan szoftvereket tartalmaz, amelyeket a Sony a szerzői jog tulajdonosával kötött licencszerződéssel használ. A szerzői jog tulajdonos kérésének megfelelően kötelességünk, hogy tájékoztassuk a vevőt a megállapodás tartalmát illetően.

Részletes információk érdekében a szoftverlicenceknél válassza ki a [Settings] → [General] → [Open Source Licenses] elemet.

Ha olyan kérdése, vagy problémája van az egységgel kapcsolatban, amelyre ez az Üzemeltetési útmutató nem terjed ki, forduljon a legközelebbi Sony márkakereskedőhöz.

Termékjellemzők

Monitor alegység

Kijelző típusa: széles LCD színes monitor

Méretek: 15,7 cm/ 6,2 hüvelyk

Rendszer: TFT aktív mátrix

Pixelek száma:

1 152 000 pixel (800 × 3 (RGB) × 480)

Színrendszer:

PAL/NTSC automatikus kiválasztás a CAMERA IN terminálhoz

Rádió alegység

FM

Hangolási tartomány: 87,5 MHz – 108,0 MHz

Használati érzékenység: 7 dBf

Jel-zaj arány: 70 dB (mono)

Elkülönítés 1 kHz-en: 45 dB

AM

Hangolási tartomány: 531 kHz – 1 602 kHz

Érzékenység: 32 μV

USB-lejátszó alegység

Interfész: USB port (nagysebességű)

Maximális áramerősség: 1,5 A

Vezeték nélküli kommunikáció

Kommunikációs rendszer:

BLUETOOTH Szabvány verzió 3.0

Kimenet:

BLUETOOTH szabványos 2. teljesítményosztály (Max. vezetett +1 dBm)

Maximális kommunikációs hatótáv*1:

Egyenes rálátással 10 m

Frekvenciasáv:

2,4 GHz sáv (2,4000 GHz - 2,4835 GHz)

Modulációs módszer: FHSS

Kompatibilis BLUETOOTH profilok* 2:

A2DP (Fejlett hangküldési profil) 1.3

AVRCP (Audio, videoó távvezérlési profil) 1.3

HFP (Kihangosítási profil) 1.6

PBAP (Telefonkönyv hozzáférési profil) 1.1

Vonatkozó kodek: SBC, AAC

*1 A tényleges hatótávolság olyan tényezőktől függ, mint az eszközök közötti akadályok, a mikrohullámú sütő körüli mágneses mezők, a statikus elektromosság, a vételi érzékenység, az antenna teljesítménye, az operációs rendszer, a szoftveres alkalmazás, stb.

*2 A szabványos BLUETOOTH profilok megjelölik az eszközök közötti BLUETOOTH kommunikáció célját.

Erősítő alegység

Kimenetek: hangszórókimenetek

Hangszóró impedancia: 4 Ω – 8 Ω

Maximális kimeneti teljesítmény: 55 W × 4 (4 Ω esetén)

Általános adatok

Áramellátási követelmények: 12 V DC autóakkumulátor (negatív testelés)

Névleges áramfelvétel: 10 A

Méretek:

Kb. 178 mm × 100 mm × 133 mm (sz/ma/mé)

Szerelési méretek:

Kb. 182 mm × 111 mm × 120 mm (sz/ma/mé)

Súly: kb. 0,9 kg

A csomag tartalma:

Fő egység (1)

Beszerelési és csatlakoztatási alkatrészek (1 készlet)

Részeletes információkat márkakereskedőjétől kaphat.

A formaterv és a specifikációk előzetes bejelentés nélkül változhatnak.

Szerzói jogok

A Bluetooth® szó márka és logók a Bluetooth SIG, Inc. bejegyzett védjegyei és a Sony vállalat mindig licenc birtokában használja ezeket a márkákat. Az egyéb védjegyek és kereskedelmi nevek a vonatkozó tulajdonosok birtokában vannak.

A Windows Media a Microsoft vállalat védjegye, vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.

Ezt a terméket a Microsoft vállalat bizonyos szellemi tulajdonjogai védik. A Microsoft vállalat, vagy egy hivatalos Microsoft leányvállalat licence nélkül az ilyen technológiák használata, vagy forgalmazása ezen terméken kívül tilos.

Az Apple és az iPhone az Apple Inc., bejegyzett védjegyei az Egyesült Államokban és más országokban.

A WebLink az Abalta Technologies, Inc. vállalat az Amerikai Egyesült Államokban és más országokban bejegyzett védjegye.

Az egyéb védjegyek a vonatkozó tulajdonosok birtokában vannak.

Csatlakoztatás/beszerelés

Vigyázat

• Ne szerelje be ezt az egységet olyan autóba, amely nem rendelkezik ACC pozícióval. Az egység kijelzője akkor sem kapcsol ki, ha gyújtás ki helyzetben van és ez az akkumulátor lemerülését okozza.
• Az összes testelő vezetéket a közös testelési ponthoz vezesse.
• Ügyeljen arra, hogy a vezetékek ne szoruljanak csavarok alá, vagy mozgó alkatrészek közé (pl. üléssínek).
• A rövidzárlatok elkerülése érdekében a csatlakoztatás előtt kapcsolja ki az autó gyújtását.
• A segéd áramellátáshoz történő csatlakoztatás előtt csatlakoztassa a tápellátás vezetékeit ① az egységhez és a hangszórókhoz.
• Biztonsági okokból szigetelőszalaggal szigeteljen minden szabadon álló, nem csatlakoztatott vezetéket.
• Gondosan úgy válassza meg a beszerelés helyét, hogy az egység ne zavarja a normál autóvezetési műveleteket.
• Ne szerelje be az egységet olyan helyekre, ahol az pornak, szennyeződésnek, túl nagy rezgésnek, vagy magas hőmérsékletnek van kitéve, például ahol közvetlen napsugárzás éri, vagy a fűtéscsövek közelébe.
• A biztonságos szerelés érdekében csak a mellékelt szerelőeszközöket használja.

A tápvezetékkel (sárga) kapcsolatos megjegyzés

Amikor ez az egységet más sztereó komponensekkel együtt csatlakoztatja, akkor az autó azon áramkörének áramerősség értéke, amelyhez az egységet csatlakoztatja, nagyobb kell hogy legyen mint az egyes komponensek biztosítékainak áramerősség összege.

Megjegyzés start-stop rendszerrel rendelkező járművekbe történő beszereléshez

A motor start-stop rendszerrel történő indításakor az egység újraindulhat. Ebben az esetben kapcsolja ki autójában a start-stop rendszert.

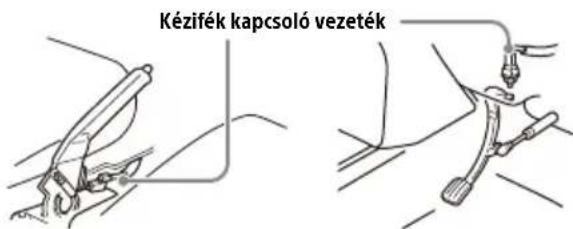

Megjegyzés elektromos kézifék rendszerrel rendelkező járművekbe történő beszereléshez

Elektromos kézifékkel rendelkező autóknál lehetséges, hogy bizonyos kapcsolódó funkciók (például a videó blokkolási funkció) nem működnek megfelelően.

Szerelési szög beállítása

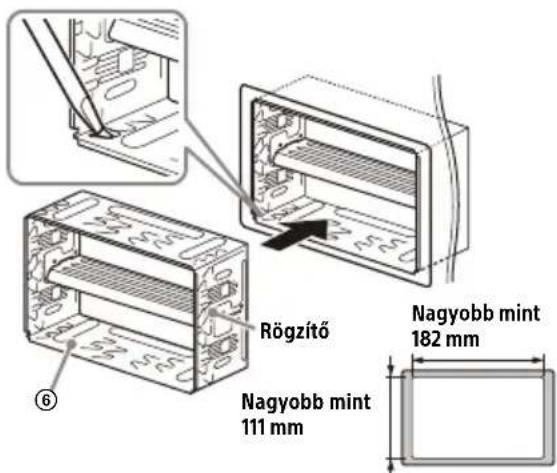

A szerelési szöget 30°-nál kisebbre állítsa be.

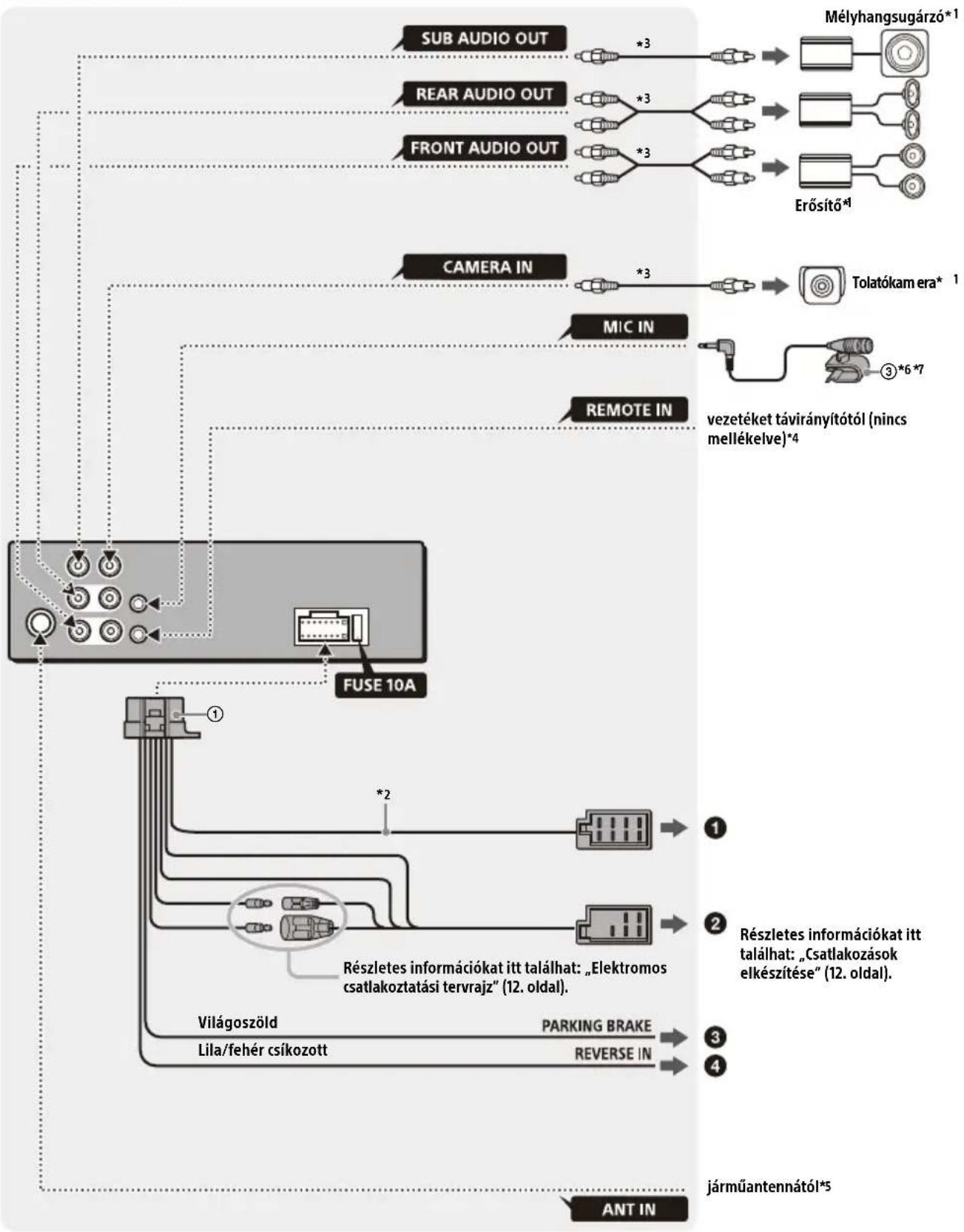

Alkatrészlista beszereléshez

① Tápellátás vezetékek (1)

② Rögzítőcsavarok (5 × max. 9 mm) (4)

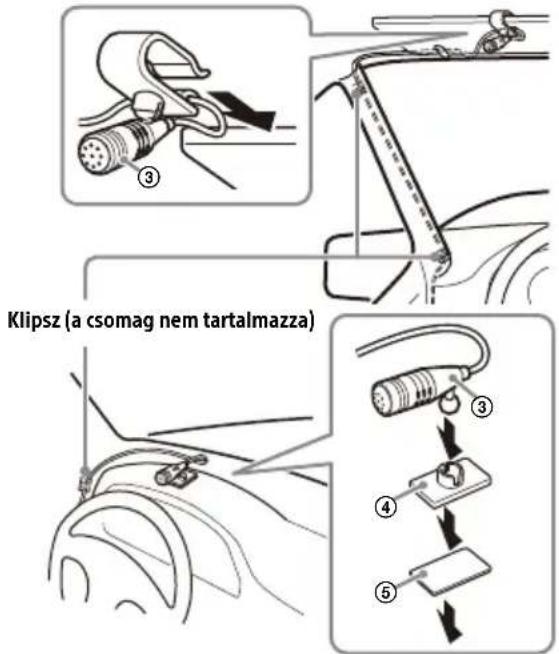

③ Mikrofon (1) ④ Lapos alaprész (1)

⑤ Kétoldalas szalag (1) ⑥ Rögzítőkarmantyú (1)

⑦ Peremgyürü (1)

⑧ Kioldókulcsok (2)

• Ez az alkatrész nem minden csomag része.

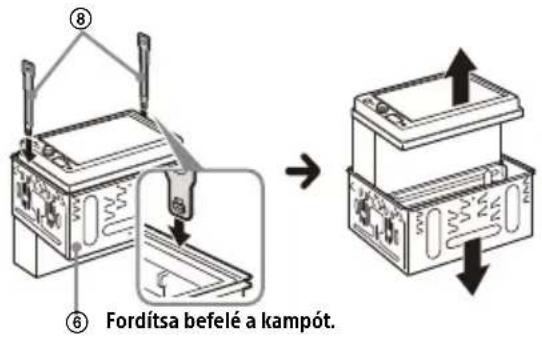

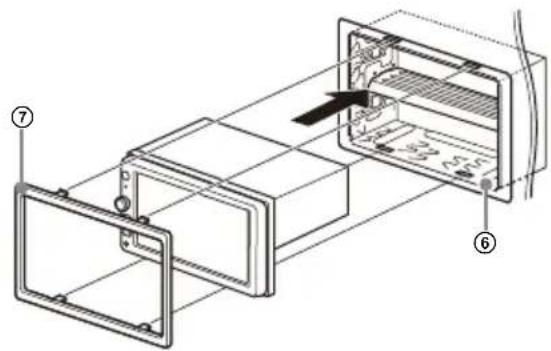

- A rögzítőkarmantyút ⑥ a kiszállítás előtt csatlakoztatjuk a termékhez. Az egység felszerelése előtt a kioldókulcsokkal ⑧ távolítsa el a rögzítőkarmantyút ⑨ az egységről. Részletes információkat itt találhat: „A rögzítőkarmantyú eltávolítása” (14. oldal).
- Jövőbeli használat céljára őrizze meg a kioldókulcsokat ⑧ mivel ezekre az egység az autóból történő eltávolításakor is szükség lesz.

Csatlakoztatás

*1 A csomag nem tartalmazza
*2 Hangszóró impedancia: 4 Ω - 8 Ω × 4
*3 RCA csatlakozós kábel (a csomag nem tartalmazza)
*4 Az autó típusától függően használjon adaptert a vezetékes távirányítóhoz (a csomag nem tartalmazza). A vezetékes távirányító használatáról további információkat a következő szakaszban találhat: „A vezetékes távirányító használata” (13. oldal).
*5 Az autó típusától függően használjon adaptert (a csomag nem tartalmazza), ha az antenna csatlakozója nem kompatibilis.
*6 Akár használatban van, akár nem, úgy vezesse a mikrofon bemeneti kábelét, hogy az ne akadályozza a vezetési műveleteket. Ha a lábak területén futnak, akkor kábelkötözővel rögzítse a vezetéket.
*7 A mikrofon beszerelésével kapcsolatosan további információkat a következő szakaszban találhat: „A mikrofon beszerelése” (13. oldal).

Csatlakozások elkészítése

Ha olyan elektromos antennája van, amely nem rendelkezik relédobozzal és ezt összekapcsolja a tápellátás vezetékekkel ① akkor az antenna károsodhat.

① Az autó hangszóró csatlakozójához

1	Hátsó hangszóró (jobb oldali)	⊕	Lila
2 ⊖			Lila/fekete csíkozott
3	Első hangszóró (jobb oldali)	⊕	Szürke
4 ⊖			Szürke/fekete csíkozott
5	Első hangszóró (bal oldali)	⊕	Fehér
6 ⊖			Fehér/fekete csíkozott
7	Hátsó hangszóró (bal oldali)	⊕	Zöld
8 ⊖			Zöld/fekete csíkozott

② Az autó tápcsatlakozójához

12 folyamatos tápellátás Sárga
13	elektromos antenna / erősítő vezérlés (REM OUT)	Kék/fehér csíkozott
14	bekapcsolt világítás tápellátás	Narancssárga/ fehér csíkozott
15	bekapcsolt tápellátás Piros
16	testelés Fekete

③ A kézifék kapcsoló vezetékhez

A kézifék vezeték kapcsoló felszerelési pozíciója az autójától függ.

A tápellátás vezetékek közül ① a kézifék vezetéket (világoszöld) csatlakoztassa a kézifék kapcsoló vezetékhez.

Kézifék típus Lábfék típus

4 Az autó hátsó lámpa vezetékének +12 V tápellátó kapcsához (csak ha tolatókamerát csatlakoztat)

Memória megtartás csatlakozó

Ha csatlakoztatja a sárga tápellátás vezetéket, akkor a memória áramkör folyamatosan tápellátást kap, még akkor is ha a gyújtás ki van kapcsolva.

Hangszóró csatlakozó

• A hangszórók csatlakoztatása előtt kapcsolja ki az egységet.
• A károsodás elkerülése érdekében használjon 4 Ω - 8 Ω impedanciájú és elegendő teljesítményfelvételű hangszórókat.

Elektromos csatlakoztatási tervrajz

Ellenőrizze autója segéd áramellátás csatlakozóját és a járműtől függően megfelelően illessze össze a vezetékek csatlakozóit.

Segéd elektromos csatlakozó

Közös csatlakozó

12 folyamatos tápellátás Sárga
15 bekapcsolt tápellátás Piros

Ha fel vannak cserélve a piros és a sárga vezetékek helyzetei

Piros Piros

12 bekapcsolt tápellátás Sárga

15 folyamatos tápellátás Piros

ACC pozícióval nem rendelkező autóknál

A csatlakozók és a tápellátás kapcsolás vezetékek megfelelő összeillesztése után csatlakoztassa az egységet az autó tápellátásához. Ha olyan kérdése, vagy problémája van az egységgel csatlakoztatásával kapcsolatban, amelyre ez a kézikönyv nem terjed ki, forduljon a legközelebbi jármű márkakereskedőhöz.

A mikrofon beszerelése

Kihangosított híváskor a hang továbbításához be kell szerelnie a mikrofont ③.

Vigyázat

• Ha a kábel a kormányoszlop, vagy a sebességváltókar köré csavarodik, az nagyon veszélyes lehet. Biztosítsa, hogy ez és más alkatrészek se akadályozzák a vezetési műveleteket.
• Ha autója rendelkezik légzsákokkal, vagy más ütközéscsillapító berendezéssel, akkor a beszerelés előtt forduljon ahhoz az üzlethez, ahol ezt az egységet vásárolta, vagy autója márkakereskedőjéhez.

Megjegyzések

• A műszerfalra történő felszereléskor a mikrofonról ③ óvatosan távolítsa el a napellenző klipszet, majd csatlakoztassa a lapos alaprészt ④ a mikrofonhoz ③.
• A kétoldalas szalag ⑤ felragasztása előtt tisztítsa meg egy száraz kendővel a műszerfalat.

A vezetékes távirányító használata

1 A vezetékes távirányító vezérlés engedélyezéséhez állítsa a [Steering Control] elemet a [General] helyen [Preset] állásba.

A tolatókamera használata

A használat előtt fel kell szerelni a tolatókamerát (a csomag nem tartalmazza).

A CAMERA IN terminálhoz csatlakoztatott tolatókamera képe a következő esetekben jelenik meg:

• Autója tolatólámpája világít (vagy a váltókar R (tolatás) helyzetbe van állítva).
• Megnyomja a HOME gombot, majd megérinti a [Rear Camera] elemet.

Beszerelés

A rögzítőkarmantyú eltávolítása

Az egység beszerelése előtt távolítsa el az egységről a rögzítőkarmantyút ⑥.

1 Illessze be mindkét kioldókulcsot ⑧, amíg kattanást nem hall, és húzza le a rögzítőkarmantyút ⑥, majd húzza fel az egységet a szétválasztásához.

Az egység beszerelése a műszerfalba

•A beszerelés előtt ellenőrizze, hogy a rögzítőkarmantyú ⑥ mindkét oldalán lévő megfogók 3,5 mm-re be vannak hajlítva.
- Japán autók esetében lásd: „Az egység beszerelése japán autóba” (14. oldal).

1 Helyezze be a rögzítőkarmantyút ⑥ a műszerfal belsejében és a stabil rögzítés érdekében hajlítsa kifelé a karmokat.

2 Szerelje rá az egységet a rögzítőkarmantyúra ⑥.

• Ha a rögzítők egyenesek, vagy kifelé hajlanak, akkor az egység nem rögzül stabilan és kiugorhat.
• Ellenőrizze, hogy a peremgyűrű ⑦ 4 megfogója megfelelően illeszkedik-e a rögzítőkarmantyú nyílásaiba ⑥.

Az egység beszerelése japán autóba

Egyes japán autókba nem lehetséges beszerelni ezt az egységet. Ilyen esetekben forduljon Sony márkakereskedőhöz.

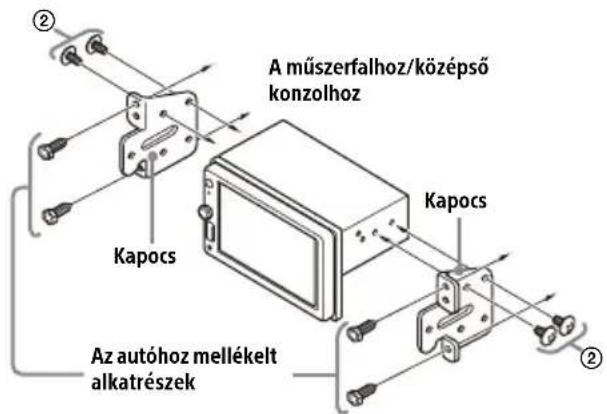

Amikor felszereli ezt az egységet autója előre telepített kapcsaira, használja az autója furataihoz való rögzítőcsavarokat ②:

T ehhez: TOYOTA és N ehhez: NISSAN.

Az üzemzavar elkerülése érdekében csak a rögzítőcsavarokat ② alkalmazza.

Biztosítékcsere

A biztosíték cseréjekor ügyeljen arra, hogy az eredeti biztosítékon lévő amperszámú cserebiztosítékot használjon.

Ha kiég a biztosíték, ellenőrizze a tápcsatlakozást és cserélje ki a biztosítékot.

Ha a csere után a biztosíték ismét kiég, akkor belső üzemzavar állhat fenn. Ilyen esetekben forduljon a legközelebbi Sony márkakereskedőhöz.

Biztosíték (10 A)

Предупреждение

Figyelmeztetés, ha autója gyújtása nem rendelkezik ACC pozícióval

Ne szerelje be ezt az egységet olyan autóba, amely nem rendelkezik ACC pozícióval. Az egység kijelzője akkor sem kapcsol ki, ha gyújtás ki helyzetben van és ez az akkumulátor lemerülését okozza.

Schéma zapojenia napájania

A Sony Corporation igazolja, hogy ez a készülék megfelel a 2014/53/EU irányelvnek.

Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen:

Terméktámogatási honlap

Ha kérdése van, vagy érdeklik az ehhez a termékhez elérhető legfrissebb terméktámogatási információk, kérjük látogasson el az alábbi honlapra:

Stránka podpory

Súgóútmutató (online kézikönyv)

A további részletekért kérjük, látogasson el a következő weboldalra és keresse meg a készüléke nevét, ahogy az alábbi példa mutatja.

Príručka (online návod na používanie)
