NÁVOD NA OBSLUHU XAV-1500 SONY

Informácie o pripojení/inštalácii nájdete na strane 10.

Ak chcete používať smartfóny s nainštalovanou aplikáciou „WebLink Apps“, prečítajte si Príručku na adrese uvedenej na zadnej obálke.

Z dôvodu bezpečnosti musí byť toto zariadenie nainštalované do prístrojovej dosky vozidla, pretože zadná časť zariadenia je počas používania horúca.

Podrobnosti nájdete v časti „Pripojenie/inštalácia“ (strana 10).

Typový štítok s informáciami o prevádzkovom napätí a pod. sa nachádza na spodnom kryte zariadenia.

Platnosť značky CE sa obmedzuje len na tie krajiny, kde je právne vykonateľná, najmä v krajinách EHO (Európskej hospodárskej oblasti) a Švajčiarsku.

UPOZORNENIE

Aby sa zabránilo požiaru a zásahu elektrickým prúdom, nevystavujte zariadenie daždu ani vlhkosti.

Aby sa zabránilo riziku zásahu elektrickým prúdom, neotvárajte kryty zariadenia. Servis zverte iba kvalifikovanému personálu.

Vyrobené v Thajsku

Upozornenie pre zákazníkov: Nasledujúce informácie sa vztahujú len na zariadenia predávané v krajinách, v ktorých platia smernice EÚ

Tento produkt vyrába spoločnosť Sony alebo je vyrobený v mene Sony Corporation. Dovozca pre EÚ: Sony Europe B.V. Otázky či výrobok vyhovuje požiadavkám podľa legislatívy Európskej únie treba adresovať na autorizovaného zástupcu Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgicko.

CE

Sony Corporation týmto vyhlasuje, že zariadenie je v súlade so smernicou 2014/53/EÚ.

Úplné vyhlásenie EÚ o zhode je k dispozícii na tejto internetovej adrese:

Likvidácia použitých batérií a elektrických a elektronických zariadení (platí v Európskej únii a ostatných krajinách so zavedeným separovaným zberom)

Tento symbol na výrobku, batérii alebo obale znamená, že výrobok a batéria nesmú byť spracovávané ako komunálny odpad. Na niektorých batériách môže byť tento symbol použitý v kombinácii s chemickou značkou. Chemická značka olova (Pb) sa pridáva, ak batéria obsahuje viac ako 0,004 % olova. Zaručením správnej likvidácie týchto výrobkov a batérií pomôžete predchádzať potenciálnym negatívnym vplyvom na životné prostredie a na zdravie človeka, ktoré by mohli byť zapríčinené nevhodným zaobchádzaním s odpadmi z týchto výrobkov a batérií. Recyklovaním materiálov pomôžete zachovať prírodné zdroje. Ak si výrobok z dôvodu bezpečnosti, výkonu alebo integrity údajov vyžaduje trvalé pripojenie zabudovanej batérie, túto batériu môže vymeniť iba kvalifikovaný personál. Aby ste zaručili správne spracovanie batérie a elektrického a elektronického zariadenia, odovzdajte tento výrobok na konci jeho životnosti na vhodnom zbernom mieste na recykláciu elektrických a elektronických zariadení. V prípade všetkých ostatných batérií, postupujte podľa návodu v sekcii o tom, ako bezpečne vybrať batériu z výrobku. Batériu odovzdajte na vhodnom zbernom mieste na recykláciu použitých batérií. Podrobnejšie informácie o recyklácii tohto výrobku alebo batérie vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok alebo batériu zakúpili.

Upozornenie týkajúce sa vozidiel, ktorých zapaľovanie nemá polohu ACC

Neinštalujte toto zariadenie do vozidla, ktoré nemá pozíciu zapalovania ACC. Displej zariadenia nezhasne ani po vypnutí zapalovania, následkom čoho by došlo k vybitiu batérie.

Zrieknutie sa zodpovednosti v súvislosti so službami poskytovanými tretími stranami

Služby poskytované tretími stranami môžu byť zmenené, pozastavené alebo ukončené bez predchádzajúceho oznámenia. Spoločnosť Sony nenesie žiadnu zodpovednosť za vznik takýchto situácií.

Dôležité oznámenie

Upozornenie

SPOLOČNOST SONY NENESIE V ŽIADNOM PRÍPADE ZODPOVEDNOST ZA VEDLAJŠIE, NEPRIAME ALEBO NÁSLEDNÉ ŠKODY, ANI INÉ ŠKODY, NAPRÍKLAD STRATU ZISKU, PRÍJMOV, ÚDAJOV, NEMOŽNOST POUŽÍVAŤ ZARIADENIE ALEBO SÚVISIACE VYBAVENIE, PRESTOJE A STRATY ČASU KUPUJÚCEHO, SÚVISIACE S POUŽÍVANÍM TOHTO PRODUKTU, JEHO HARDVÉRU ČI SOFTVÉRU.

Podľa smernice UNECE č. 10 môžu výrobcovia vozidiel stanoviť špecifické podmienky na inštaláciu rádiových vysielačov do vozidiel.

Pred inštaláciou tohto produktu do svojho vozidla, prosím, skontrolujte príručku k vozidlu, alebo sa informujte u výrobcu alebo predajcu vášho vozidla.

Núdzové volania

Toto handsfree zariadenie s pripojením BLUETOOTH a elektronické zariadenia pripojené k tomuto handsfree zariadeniu používajú na svoje fungovanie rádiové signály, mobilné a pozemné siete, a tiež používatelom naprogramované funkcie, pri których nemožno garantovať spojenie za každých okolností.

Preto sa pri životne dôležitej komunikácii (napríklad na privolanie rýchlej lekárskej pomoci) nikdy nespoliehajte výlučne na elektronické zariadenia.

Informácie týkajúce sa komunikácie cez BLUETOOTH

- Mikrovlnné žiarenie zo zariadení BLUETOOTH môže mať vplyv na prevádzku elektronických zdravotných zariadení. Na nasledujúcich miestach je potrebné vypnút toto zariadenie a ostatné zariadenia BLUETOOTH, pretože by mohlo dôjst k nehode:

– na miestach s prítomnostou horľavých plynov, napríklad v nemocnici, vlaku, lietadle alebo na čerpacej stanici,

– v blízkosti automatických dverí a požiarnych signalizačných zariadení.

- Toto zariadenie podporuje funkcie zabezpečenia v súlade s normou BLUETOOTH na poskytovanie zabezpečeného pripojenia prostredníctvom bezdrôtovej technológie BLUETOOTH, avšak v závislosti od nastavení nemusí byť zabezpečenie dostatočné. Pri komunikácii pomocou bezdrôtovej technológie BLUETOOTH budťe opatrní.

- Nenesieme žiadnu zodpovednosť za únik informácií pri komunikácii prostredníctvom technológie BLUETOOTH.

Ak máte otázky alebo sa vyskytol nejaký problém s vaším zariadením, ktorý nie je opísaný v tejto príručke, poradte sa s najbližším predajcom Sony.

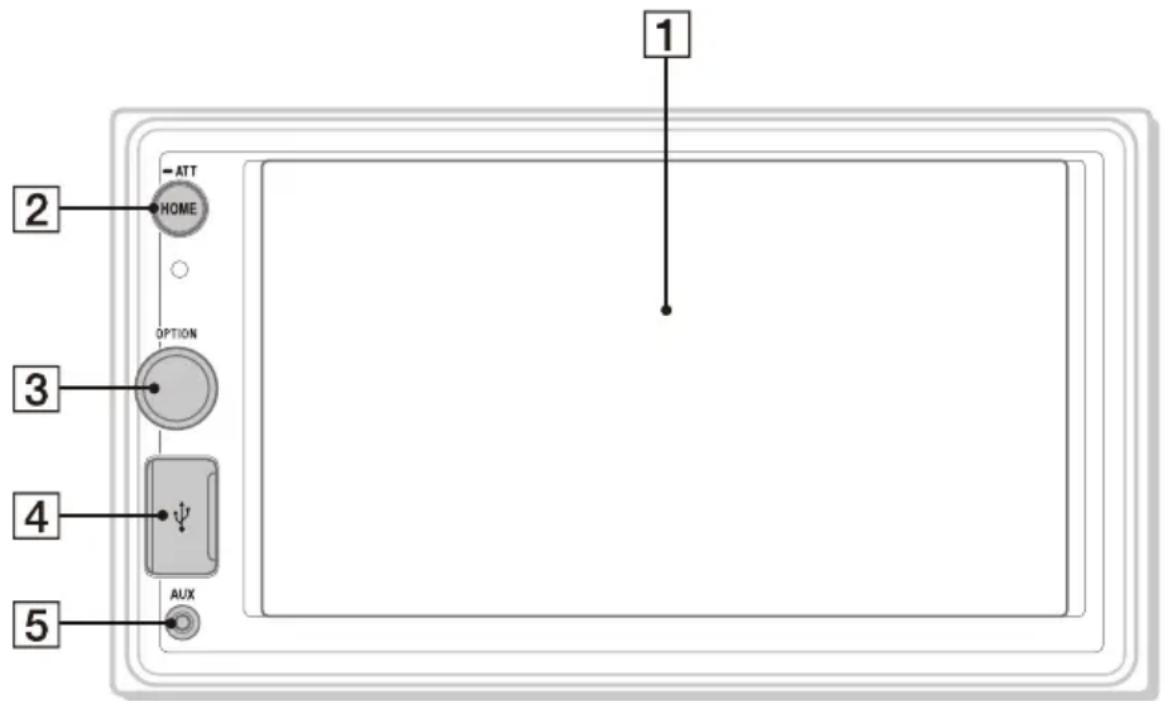

Hlavná jednotka

1 Displej/dotyková obrazovka
2 HOME

Na zrušenie znova stlačte a podržte alebo otočte otočným ovládačom hlasitosti.

Obrazovka prehrávania:

ATT	Svieti, ked'je stlmený zvuk.
AF	Svieti, ked'je dostupná funkcia AF(alternativne frekvencie).
TA	Svieti, ked'sú dostupné aktuálnedopravné informácie (TA: TrafficAnnouncement).
	Svieti, ked'je zapnutý signál Bluetooth®.Bliká, ked'prebieha pripájanie.
	Svieti, ked'možno zo zvukovéhozariadenia prehrávať pomocou funkcieA2DP (Advanced Audio DistributionProfile).
	Svieti, ked'je dostupné hands-freetelefonovanie pomocou funkcie HFP(Handsfree Profile).
	Indikuje intenzitu signálu pripojenéhomobilného telefónu.
	Indikuje stav batérie pripojenéhomobilného telefónu.

2 ..(výber zdroja)

Slúži na zobrazenie ponuky na výber zdroja. Dostupné položky závisia od vybraného zdroja.

3 Špecifický priestor aplikácie

Tu sa zobrazujú ovládacie prvky prehrávania, indikátory alebo stav zariadenia. Zobrazené položky závisia od vybraného zdroja.

4 Hodiny

Zobrazuje čas nastavený v nastavení Dátum/Čas.

5 (návrat na obrazovku prehrávania)

Prepne zobrazenie z obrazovky HOME na obrazovku prehrávania.

Slúžia na zmenu zdroja alebo uskutočnenie rôznych nastavení. Posunutím prsta vyberte ikonu nastavení alebo iné ikony. Dotykom ikony zdroja vyberiete požadovaný zdroj.

7 Klávesy na výber zvuku

Slúžia na zmenu zvuku.

8 ⏻ (pohotovostný)

Slúži na prepnutie jednotky do pohotovostného režimu (nabíjanie pomocou rozhrania USB je stále dostupné). Stlačením ktoréhokol'vek tlačidla zariadenie znovu zapnete.

9 (vypnutie obrazovky)

Slúži na vypnutie obrazovky. Ked'je obrazovka vypnutá, môžete ju zapnút dotykom ktorejkol'vek časti obrazovky.

10 EXTRA BASS(EXTRA BASS)

Umožnuje zmenit nastavenie funkcie EXTRA BASS.

Umožňuje zmenit nastavenie funkcie EQ10/Subwoofer.

Základné funkcie

Párovanie so zariadením BLUETOOTH

Pri prvom pripájaní zariadenia BLUETOOTH je potrebné vykonať vzájomnú registráciu zariadení (nazývanú „párovanie“). Párovanie zabezpečí, aby sa toto zariadenie a ostatné zariadenia navzájom rozpoznali.

3 Vyberte názov modelu zobrazený na displeji zariadenia s rozhraním BLUETOOTH*.

Po dokončení párovania zostane symbol trvalo svietit.

Pripojením voliteľnej zadnej kamery ku konektoru CAMERA IN môžete na displeji zobrazit obraz zo zadnej kamery. Podrobnosti nájdete v časti „Pripojenie/inštalácia“ (strana 10).

Aktualizácia firmvéru

Ak chcete aktualizovať firmvér zariadenia, navštívte stránku podpory uvedenú na zadnej obálke a postupujte podľa pokynov online.

Poznámka

Počas aktualizácie neodpájajte zariadenie s rozhraním USB.

Đalšie informácie

Upozornenia

• Elektrická anténa sa vysúva automaticky.
• Ked' zariadenie odovzdávate novému majitel'ovi alebo likvidujete vozidlo, v ktorom je nainštalované toto zariadenie, vynulujte všetky nastavenia vykonaním obnovenia továrenských nastavení.
• Nedovolte, aby sa na zariadenie vyliala tekutina.

Informácie týkajúce sa bezpečnosti

- Dodržiavajte vyhlášku o cestnej premávke, zákony a ostatné predpisy.

- Počas jazdy

• Nesledujte ani neobsluhujte zariadenie, pretože to môže viest k odpútaniu pozornosti a nehode. Ak chcete sledovať alebo obsluhovať zariadenie, najskôr vozidlo zaparkujte na bezpečné miesto.
• Nepoužívajte funkciu nastavení ani žiadne iné funkcie, ktoré by mohli odpútať vašu pozornosť od cesty.
• Pri cúvaní s vozidlom sa vždy obzrite a pozorne sledujte okolie vozidla, a to aj v prípade, že je pripojená zadná kamera. Nespoliehajte sa výlučne na zadnú kameru.

- Počas obsluhy

• Nezasúvajte do zariadenia ruky, prsty ani predmety, pretože by mohlo dôjst k poraneniu alebo poškodeniu zariadenia.
• Malé predmety udržiavajte mimo dosahu detí.
  – Používajte bezpečnostné pásy, aby sa zabránilo zraneniu v prípade nečakaného pohybu vozidla.

Ako zabrániť nehode

Obrázky sa zobrazia až potom, ako zaparkujete vozidlo a použijete parkovaciu brzdu.

Ak sa dá počas prehrávania video vozidlo do pohybu, zobrazí sa nasledujúce upozornenie a nebude možné sledovat'video.

Informácie týkajúce sa LCD panela

- Zabráňte namočeniu LCD panela a nevystavujte ho tekutinám. Mohlo by to spôsobit'nesprávne fungovanie.

- Na LCD panel netlačte nadmernou silou, pretože by mohlo dôjst k skresleniu obrazu a

nesprávnemu fungovaniu (t. j. obraz môže byt nejasný, alebo sa môže poškodit LCD panel).

- Nedotýkajte sa obrazovky inými predmetmi ako svojimi prstami, inak by mohlo dôjst k poškodeniu alebo prasknutiu LCD panela.

- LCD panel čistite suchou handričkou. Nepoužívajte rozpúšťadlá ako benzín, riedidlo, komerčne dostupné čistiace prostriedky či antistatické spreje.

- Nepoužívajte zariadenie mimo rozsahu teplôt 0 °C až 40 °C.

- Ak bolo vozidlo zaparkované na horúcom alebo chladnom mieste, obraz môže byť nejasný. Monitor však nie je poškodený a potom, ako sa teplota vo vozidle vráti do normálu, bude obraz opăť jasný.

- Na obrazovke sa môžu vyskytovať statické modré, červené alebo zelené bodky. Tie sa nazývajú „svietiace body“ a môžu sa vyskytovať na každom LCD paneli. LCD panel je vyrobený precíznym postupom a viac ako 99,99 % segmentov je funkčných. Je však možné, že malé percento (obvykle 0,01 %) segmentov nebude svietit správne. To však nenarúša sledovanie obrazu.

Informácie týkajúce sa dotykovej obrazovky

- Toto zariadenie využíva rezistívnu (odporovú) dotykovú obrazovku. Obrazovky sa dotýkajte priamo prstom.

- Toto zariadenie nepodporuje ovládanie viacerými dotykmi súčasne.

- Nedotýkajte sa obrazovky ostrými predmetmi ako ihlou, perom či nechtom. Toto zariadenie nepodporuje ovládanie pomocou dotykového pera.

- Žabráňte kontaktu dotykovej obrazovky s akýmikolvek predmetmi. Ak sa obrazovky dotknete pomocou predmetu, nie vášho prsta, zariadenie nemusí reagovať správne.

- Pretože obrazovka je vyrobená zo skla, nevystavujte zariadenie silným nárazom. V prípade, že obrazovka praskne alebo sa odštiepi, nedotýkajte sa poškodenej oblasti, pretože by mohlo dôjst k zraneniu.

- Ostatné elektrické zariadenia udržujte mimo dotykovej obrazovky. Mohli by spôsobit nesprávne fungovanie obrazovky.

Informácie týkajúce sa zariadenia iPhone

- Kompatibilné modely iPhone:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

- Použitie označenia Made for Apple znamená, že príslušenstvo bolo navrhnuté špeciálne na pripojenie k produktom Apple identifikovaným v označení a bolo certifikované vývojárom, že splňa výkonnostné štandardy spoločnosti Apple. Spoločnosť Apple nenesie zodpovednosť za používanie tohto zariadenia, ani za jeho súlad s bezpečnostnými normami a smernicami. Majte na pamäti, že používanie tohto príslušenstva v spojení s produktom Apple môže mať vplyv na bezdrôtový výkon.

Informácie týkajúce sa licencií

Tento produkt obsahuje softvér, ktorý spoločnosť Sony používa na základe licenčnej zmluvy s vlastníkom autorských práv. Sme povinní uvádzať obsah licenčnej zmluvy zákazníkom na základe požiadaviek vlastníka autorských práv na softvér.

Podrobnosti o licenciách na softvér nájdete v ponuke [Settings] → [General] → [Open Source Licenses].

Ak máte otázky alebo sa vyskytol nejaký problém s vaším zariadením, ktorý nie je opísaný v tomto návode na používanie, poradte sa s najbližším predajcom Sony.

Technické údaje

Sekcia obrazovky

Systém: TFT s aktívnou maticou

Počet pixelov:

1 152 000 pixelov (800 × 3 (RGB) × 480)

Farebný systém:

Automatický výber normy PAL/NTSC pre konektor CAMERA IN

Sekcia rádia

FM

Frekvenčný rozsah: 87,5 MHz – 108,0 MHz

Užitočná citlivost: 7 dBf

Odstup signálu od šumu: 70 dB (mono)

Frekvenčný rozsah: 531 kHz – 1 602 kHz

Citlivost: 32 μV

Sekcia prehrávača USB

Maximálny prúd: 1,5 A

Bezdrôtová komunikácia

Komunikačný systém:

Norma BLUETOOTH, verzia 3.0

Výstupný výkon:

Norma BLUETOOTH, výkonová trieda 2 (max. vedený +1 dBm)

Maximálny komunikačný dosah*1:

Približne 10 m vzdušnou čiarou

Frekvenčné pásmo:

2,4 GHz (2,4000 GHz - 2,4835 GHz)

Metóda modulácie: FHSS

Kompatibilné profily BLUETOOTH ^2 :

*1 Skutočný dosah závisí od viacerých faktorov, ako sú prekážky medzi zariadeniami, magnetické polia v okolí mikrovlných rúr, statická elektrická energia, citlivost príjmu, výkon antény, operačný systém, softvérová aplikácia a pod.

*2 Profily normy BLUETOOTH určujú účel komunikácie medzi zariadeniami prostredníctvom technológie BLUETOOTH.

Sekcia výkonového zosilňovača

Výstupy: výstupy pre reproduktory

Impedancia reproduktorov: 4 Ω - 8 Ω

Maximálny výstupný výkon: 55 W × 4 (pri 4 Ω)

Všeobecné

Napájanie: autobatéria, 12 V, jednosmerný prúd (uzemnenie záporným pólom)

Menovitý odber prúdu: 10 A

Rozmery:

pribl. 178 mm × 100 mm × 133 mm (š/v/h)

Montážne rozmery:

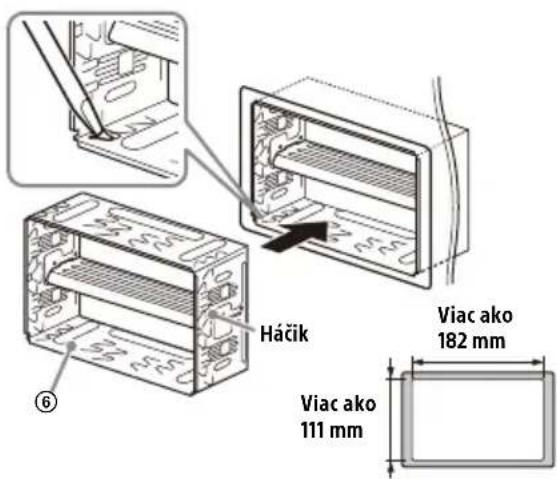

pribl. 182 mm × 111 mm × 120 mm (š/v/h)

Diely na montáž a pripojenie (1 súprava)

Podrobné informácie vám poskytne predajca.

Dizajn a technické údaje sa môžu zmenit bez oznámenia.

Informácie o autorských právach

Slovné označenie a logá Bluetooth® sú registrované ochranné známky spoločnosti Bluetooth SIG, Inc. a akékolvek ich použitie spoločnosťou Sony Corporation sa uskutočňuje na základe licencie. Ostatné ochranné známky a obchodné názvy sú majetkom príslušných vlastníkov.

Windows Media je bud registrovaná ochranná známka alebo ochranná známka spoločnosti Microsoft Corporation v USA a iných krajinách.

Tento produkt je chránený niektorými právami na ochranu duševného vlastníctva spoločnosti Microsoft Corporation. Použitie alebo distribúcia takej technológie mimo tohto produktu sú bez licencie od spoločnosti Microsoft alebo autorizovanej pobočky spoločnosti Microsoft zakázané.

Apple a iPhone sú ochranné známky spoločnosti Apple Inc. zaregistrované v USA a iných krajinách.

Všetky ostatné ochranné známky sú majetkom príslušných vlastníkov.

Pripojenie/inštalácia

Upozornenia

• Neinštalujte toto zariadenie do vozidla, ktoré nemá pozíciu zapalovania ACC. Displej zariadenia nezhasne ani po vypnutí zapalovania, následkom čoho by došlo k vybitiu batérie.
  •Všetky uzemňovacie vodiče pripojte k jednému spoločnému uzemňovaciemu bodu.
• Zabráňte zachyteniu vodičov pod skrutky alebo medzi pohyblivé časti (napríklad mechanizmus posuvu sedadiel).
• Pred pripojením vypnite zapal'ovanie vozidla, aby sa zabránilo vzniku skratu.
• Napájací káblový zväzok ① a reproduktory pripojte najskôr do zariadenia a potom k hlavnému konektoru napájania.
• Akékolvek nepripojené volné vodiče je potrebné z bezpečnostných dôvodov zaizolovať.
• Starostlivo vyberte miesto inštalácie tak, aby zariadenie neobmedzovalo normálnu obsluhu vozidla.
• Vyhnite sa inštalácii na miestach vystavených prachu, nečistotám, nadmerným vibráciám alebo vysokým teplotám, napríklad priamemu slnečnému žiareniu alebo okoliu výduchov kúrenia.
• Používajte iba dodané montážne prvky, aby sa zabezpečila pevná a bezpečná inštalácia.

Pri pripájaní tohto zariadenia v kombinácii s inými zvukovými komponentmi musí byť prúdová zaťažitelnosť obvodu, ku ktorému zariadenie pripájate, dimenzovaná na vyšší odber, než je súčet hodnôt poistiek jednotlivých komponentov.

Poznámka k inštalácii do vozidiel so systémom štartstop

Pri opätovnom naštartovaní motora systémom štart-stop sa môže zariadenie reštartovať. V takom prípade vypnite systém štart-stop vášho vozidla.

Poznámka k inštalácii do vozidiel s elektrickou parkovacou brzdou

Pri vozidlách s elektrickou parkovacou brzdou nemusia nektoré funkcie (napríklad funkcia blokovania videa) fungovať správne.

Nastavenie montážneho uhla

Montážny uhol nastavte do úrovne menej ako 30°.

Zoznam montážnych dielov

① Napájací káblový zväzok (1)

② Montážne skrutky (5 × max. 9 mm) (4)

③ Mikrofón (1) ④ Montážna základňa (1)

⑤ Obojstranná lepiaca páska (1)

⑥ Montážny držiak (1)

⑦ Rámček (1) ⑧ Uvoľňovacie klúče (2)

•Tento zoznam dielov nezahřna všetok obsah balenia.
- Montážny držiak ⑥ je pri dodaní nasadený na zariadení. Pred montážou zariadenia použite uvolňovacie klúče ⑧ na zloženie montážneho držiaka ⑥ zo zariadenia. Podrobnosti nájdete v časti „Demontáž montážneho držiaka“ (strana 14).

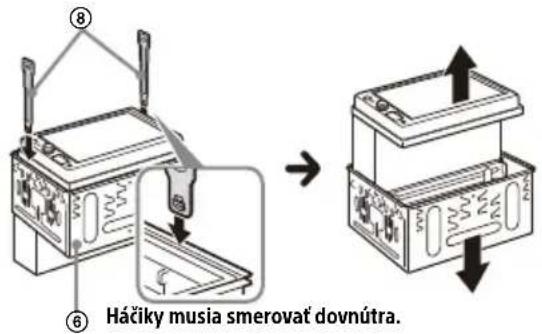

• Uvoľňovacie klúče ⑧ si odložte na dálšie použitie, pretože sú potrebné aj na demontáž zariadenia z vozidla.

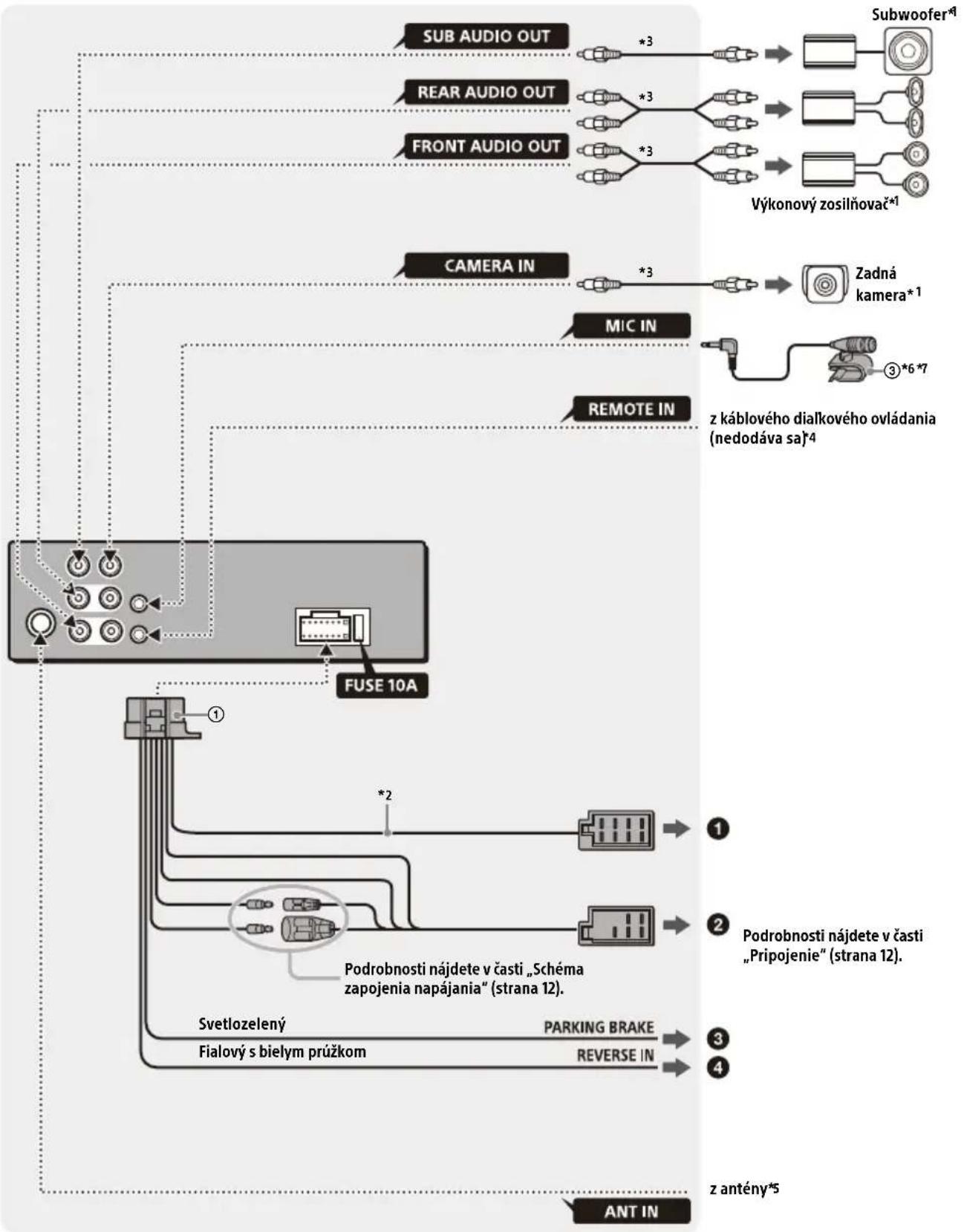

Pripojenie

*1 Nedodáva sa
*2 Impedancia reproduktorov: 4 Ω až 8 Ω × 4
*3 Kábel s konektorom RCA (nedodáva sa)
*4 V závislosti od typu vozidla bude možno potrebné použit adaptér pre káblové dialkové ovládanie (nedodáva sa). Podrobnosti o používaní káblového dialkového ovládania nájdete v časti „Používanie káblového dialkového ovládania” (strana 13).
*5 V závislosti od typu vozidla bude možno potrebné použit adaptér (nedodáva sa), ak sa konektor antény líši.
*6 Vstupný kábel mikrofónu, bez ohľadu na to, či sa používa, vedte tak, aby neobmedzoval normálnu obsluhu vozidla. Ak kábel vediete v okolí priestoru pre nohy, pripevnite ho pomocou spony a pod.

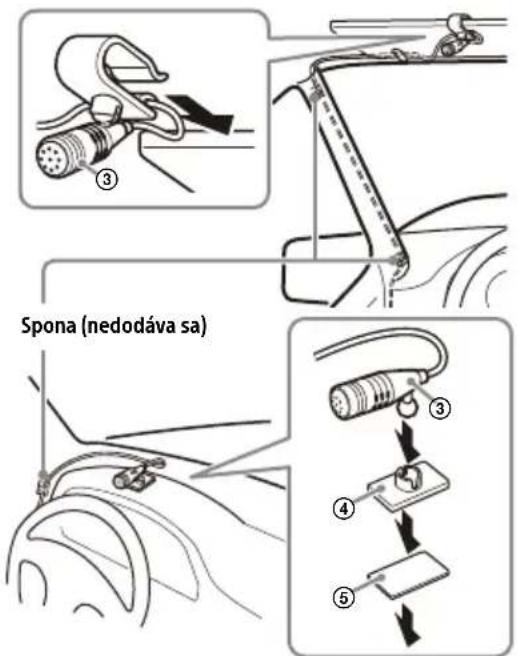

*7 Podrobnosti o inštalácii mikrofónu nájdete v časti „Inštalácia mikrofónu“ (strana 13).

Pripojenie

Ak máte elektrickú anténu bez ovládacieho relé, pripojenie tohto zariadenia pomocou napájacieho káblového zväzku ① môže spôsobit poškodenie antény.

Do konektora reproduktorov vozidla

1	Zadnýreproduktor (pravý)	⊕	Fialová
2 ⊖			Fialová s čiernym průžkom
3	Predný reproduktor (pravý)	⊕	Sivá
4 ⊖			Sivá s čiernym průžkom
5	Predný reproduktor (ľavý)	⊕	Biela
6 ⊖			Biela s čiernym průžkom
7	Zadnýreproduktor (ľavý)	⊕	Zelená
8 ⊖			Zelená s čiernym průžkom

② Do konektora napájania vozidla

12 trivalý prívod napájania Žltá
13 elektrická anténa/ovládanie zosilňovača(REM OUT)	Modrá s bielymprůžkom
14 spínaný prívodnapájania osvetlenia	Oranžová s bielymprůžkom
15 spínaný prívodnapájania	Červená
16 uzemnenie Čierna

③ Do spínača parkovacej brzdy

4 Do napájacieho konektora +12 V svetla spiatočky (iba pri pripájaní zadnej kamery)

Pripojenie napájania pamäte

Ked'k zariadeniu pripojíte žltý napájací kábel, pamätové obvody budú napájané aj vtedy, ked'je vypnuté zapalovanie.

Pripojenie reproduktorov

Skontrolujte napájací konektor zariadenia a zosúladte jednotlivé vodiče podľa daného vozidla.

Napájací konektor zariadenia

Štandardné zapojenie

12 trvalý prívod napájania Žltá
15 spínaný prívod napájania	Červená

Ked'sú pozície červeného a žltého vodiča vymenené

Červená Červená

12	spínaný prívod napájania	Žltá
15	trvalý prívod napájania Červená

Pre vozidlá bez prvej pozície zapalovania (ACC)

Po zosúladení vodičov a správnom zapojení napájacích káblov pripojte zariadenie k napájaciemu konektoru vozidla. Ak máte otázky alebo sa vyskytol nejaký problém s pripojením vášho zariadenia, ktorý nie je opísaný v tejto príručke, poradťe sa s predajcom vozidla.

Inštalácia mikrofónu

Na snímanie hlasu pri handsfree telefonovaní je potrebné nainštalovať mikrofón ③.

Upozornenia

• Je velími nebezpečné, ak sa kábel zamotá do stípika riadenia alebo radiacej páky. Dbajte na to, aby kábel ani iné časti neobmedzovali normálnu obsluhu vozidla.
• Ak je vaše vozidlo vybavené airbagmi alebo inými zariadeniami na absorpciu nárazu, pred inštaláciou kontaktujte obchod, kde ste si toto zariadenie zakúpili, alebo predajcu vozidla.

Poznámky

• Pri montáži mikrofónu ③ na palubnú dosku z neho opatrne zložte sponu na slnečnú clonu, potom na mikrofón ③ nasadte montážnu základňu ④.
• Pred nalepením obojstrannej lepiacej pásky ⑤ očistite povrch palubnej dosky suchou utierkou.

Používanie zadnej kamery

Pred použitím zadnej kamery (nedodáva sa) sa vyžaduje jej inštalácia.

Obraz zo zadnej kamery pripojenej ku konektoru CAMERA IN sa zobrazí, ked:

• sa rozsvieti svetlo spiatočky (alebo radiacu páku nastavíte do polohy R (spiatočka)).
• stlačite tlačidlo HOME a potom tuknete na položku [Rear Camera].

Inštalácia

Demontáž montážneho držiaka

Pred montážou zariadenia z neho zložte montážny držiak ⑥.

1 Zasuňte do postranných otvorov obidva uvoľňovacie klúče ⑧, kým nebudete počut cvaknutie, potom potiahnite montážny držiak ⑥ smerom nadol a zariadenie smerom nahor, aby sa od seba oddelili.

Montáž zariadenia do palubnej dosky

• Pred inštaláciou sa uistite, že háčiky po stranách montážneho držiaka ⑥ sú ohnuté 3,5 mm smerom dovnútra.
• V prípade japonských vozidiel si pozrite čast „Montáž zariadenia do japonského vozidla“ (strana 14).

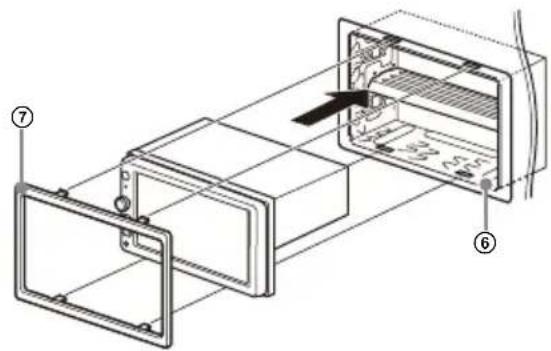

1 Zasuňte montážny držiak ⑥ do palubnej dosky a ohnite háčiky smerom von, aby držiak v palubnej doske pevne držal.

2 Zasuňte zariadenie do montážneho držiaka ⑥.

• Ak sú háčiky rovné alebo ohnuté smerom von, zariadenie nebude nainštalované správne a môže vypadnút.
• 4 háčiky na rámčeku ⑦ správne zasuňte do štrbín na montážnom držiaku ⑥.

Toto zariadenie sa nemusí dat nainštalovať do niektorých japonských vozidiel. V takom prípade sa obrátte na predajcu Sony.

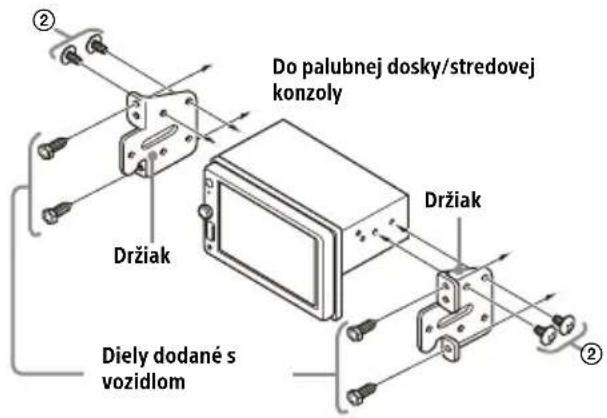

Pri inštalácii zariadenia do pripravených držiakov vo vašom vozidle zaskrutkujte montážne skrutky ② do príslušných otvorov podľa typu vášho vozidla: T v prípade vozidla TOYOTA a N v prípade vozidla NISSAN.

Aby sa zabránilo nesprávnemu fungovaniu, použite iba dodané montážne skrutky ②.

Výmena poistky

Ak sa poistka prepáli, skontrolujte prívod napájania a vymeňte ju.

Ak sa poistka po výmene znovu prepáli, mohlo dôjst k vnútornej poruche zariadenia. V takom prípade sa obrátte na najbližšieho predajcu Sony.

Poistka (10 A)

Avertisement

Úplné vyhlásenie EÚ o zhode je k dispozícii na tejto internetovej adrese:

Ak máte nejaké otázky, alebo hľadáte najnovšie informácie o podpore tohto produktu, navštívte nižšie uvedenú webovú stránku:

Web podpory

Dalšie podrobnosti nájdete na nasledujúcej stránke vyhľadaním názvu jednotky zobrazeného nižšie.
