HASZNÁLATI ÚTMUTATÓ LTP 500/30 T.I.P.

Az eredeti használati útmutató fordítása Benzinmotoros szivattyú

PL

EU-Megfelelési nyilatkozat

A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC, (EU) 2016/1628.

Declaratie de conformitate CE

Gratulálunk új T.I.P. berendezése megvásárlásához!

Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

Azért, hogy minden műszaki előnyt élvezhessen, olvassa át gondosan a használati utasítást. A magyarázó ábrák a használati utasítás végén, a mellékletben találhatók.

Sok örömet kívánunk az új berendezéshez.

Tartalomjegyzék

1. Általános biztonsági útmutatók 1
2. Müszaki adatok....3
3. Alkalmazási terület.... 3
4. Szállítási tartalom.... 4
5. Telepítés 4
6. Üzembe helyezés 5
7. Karbantartás és segítség üzemzavar esetén....7
8. Garancia 10
9. Alkatrészek rendelése....10
10. Szerviz 10
11. Hulladékkezelés.... 10
    Mellékletetben az ábrák

1. Általános biztonsági útmutatók

Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.

Gyermekek és a használati utasítás tartalmát nem ismerő személyek ezt a készüléket nem használhatják. Gyermekeket nem szabad felügyelet nélkül hagyni, hogy ne játsszanak a készülékkel. A különböző országokban érvényes előírások általában korlátozzák a felhasználók korát és ezt feltétlenül be kell tartani.

Fizikailag, szellemileg vagy mozgásukban korlátozott képességű, valamint tapasztalatlan és/vagy hiányos tudású személyek nem használhatják a készüléket, kivéve, ha egy, a biztonságukért felelősséget vállaló személy felügyeli őket, illetve ha egy felelős személytől utasításokat kapnak a készülék használatára vonatkozóan.

1.1. Munkahely-biztonság

1. Munkahelyét tartsa tisztán és jól kivilágítva! Rendetlenség vagy nem kivilágított munkahelyek balesetekhez vezethetnek.
2. Ne dolgozzon a motorral meghajtott készüléken robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak! Motorral meghajtott készülékek szikrákat képeznek, amelyek a port vagy a gözöket meggyújthatnak.
3. A készülék használata során tartsa távol a gyermekeket és más személyeket! Figyelemelterelés esetén elveszítheti az uralmát a készülék felett

1.2. Személyek biztonsága

1. Legyen figyelmes, ügyeljen arra, hogy mit tesz, és megfontoltan kezdjen hozzá a munkához egy motorral hajtott készülékkel! Ne használjon motorral meghajtott készüléket, ha fáradt vagy drogok, alkohol vagy gyógyszerek hatása alatt áll! Egy figyelmetlen mozdulat a motorral hajtott készülék használata során súlyos sérülésekhez vezethet.
2. Kerülje el az akaratlan használatbavételt! Bizonyosodjon meg, hogy a motorral hajtott készülék ki van kapcsolva, mielőtt felvenné vagy hordaná.

1.3. Biztonság a belső égésű motorok használata során

1. Soha ne üzemeltesse a készüléket belső terekben vagy zárt területeken, kivéve, ha a kipufogó gáz elszállítása garantált! A motorgázokban lévő szénmonoxid eszméletvesztést vagy halált okozhat.
2. Ne dohányozzon vagy dolgozzon a gép közvetlen közelében!
3. Rendszeresen ellenőrizze az üzemanyag-vezetékeket és a tankot tömítetlenségre és szakadásokra!
4. Kapcsolja le a motort, miközben a gépet megtankolja! Soha ne tankoljon futó motornál.
5. Ne tankoljon, ha a gép még forró! Állítsa le a motort és a tankolás előtt pár percig hagyja lehülni.
6. Ne tankoljon szikrák, nyílt tűz vagy dohányzó személy, valamint minden hőforrás közelében!

7. Soha ne tankoljon meg egy benzinmotort megfelelő szellőzéssel nem rendelkező térben!

8. Ne töltse túl a tankot és kerülje el a benzin kiöntését a tankolás közben! Kiöntött benzin vagy elgőzölés meggyulladhat. Ha benzint locsolnak szét, azonnal fel kell venni és meg kell bizonyosodni, hogy minden száraz, mielőtt a motort elindítaná.

9. Bizonyosodjon meg arról, hogy a tanksapka a megtankolás után rendesen és szorosan el lett-e zárva!

10. A benzin különösen tüzveszélyes és robbanékony bizonyos körülmények között!

11. Benzint csak erre megfelelő tartályokban tároljon!

1.4. Karbantartás-biztosság

Rendszeres karbantartás és alapos ápolás csökkentik a lehetséges üzemzavarok veszélyét, és gondoskodnak arról, hogy a készüléke élettartama meghosszabbodjon.

1. Jelen használati útmutató karbantartási, ellenőrzési és szerviz-útmutatásait alaposan követni kell! Vegye figyelembe, hogy bizonyos karbantartási- és szerviz-intézkedéseket csak iskolázott, szakképzett szakemberek végezhetnek el!

2. Bizonyosodjon meg arról, hogy a motorkapcsoló KI állapotban van és a gyújtógyertya-csatlakozó le van húzva, mielőtt a készüléken az összeszerelési munkálatokat elvégeznél

3. Mindig tartsa tisztában a készüléket és figyeljen arra, hogy a matricák olvashatóak legyenek! A matricák fontos kezelési információkat tartalmaznak és veszélyekre figyelmeztetnek. Pótoljon hiányzó vagy nehezen olvasható matricákat.

4. Ne használjon benzint vagy gyúlékony oldatokat a készülék tisztítására! Üzemanyagok és oldószerek gözei gyorsan berobbanhatnak. Mindig tárolja rendeltetésszerűen a gépet! Egy tiszta, száraz és gyermekek számára elérhetetlen helyen kell tárolni.

Az alábbi szimbólummal ellátott utasítások és útmutatók különös figyelmet érdemelnek:

Ennek az utasításnak a semmibe vétele személyi és/vagy anyagi kárt okozhat.

Vizsgálja meg a terméket, hogy szállítás közben nem károsodott. Kár esetén a kiskereskedőt haladéktalanul - de legkésőbb a vásárlás dátumától számított 8 napon belül - értesíteni kell.

A jelzések és biztonsági útmutatók magyarázata

Legyen figyelmes a belső égésű motorokkal hajtott gépek használata során!

Mindenképpen olvassa el a használati útmutatót a használatbavétel előtt!

Figyelem – tartson távolságot a készüléktől. Höfejlődés!

Figyelem! A belső égésű motorok kipufogógázt termelnek!

Ne használja zárt helyiségekben, esőben vagy havazáskor! Olvassa el a kezelési útmutatót!

A készülék olajhiány elleni védelemmel rendelkezik. Olvassa el a kezelési útmutatót!

Üzembe helyezés előtt győződjön meg arról, hogy a készülékben elegendő motorolaj van! Vizsgálja meg a motorolaj szintjét!

Tankolás előtt kapcsolja le a készüléket. Ne dohányozzon! Ne használjon nyílt lángot!

Gázkar Fordulatszám-szabályozás Magas alacsony

A hangteljesítmény garantált szintje

Viseljen hallásvédőt!

első üzembe helyezéskor töltse fel vízzel a szivattyúházat, hogy ezzel teljesen légtelenítse.

Szívató Üzem Indítás

2. Műszaki adatok

Modell	LTP 250/25	LTP 500/30
Motor	4-ütemű motor, léghűtéses	4-ütemű motor, léghűtéses
Lökettérfogat	127 cm3	196 cm3
Max. teljesítmény	1,8 kW / 3.600 U/min ^-1 / (2,5 PS)	3,85 kW / 3.600 U/min ^-1 (5,2 PS)
Üzemanyag	benzin (RON 95)	benzin (RON 95)
Tanktérfogat	1,6 l	3,5 l
Motorolaj	SAE 15W-30	SAE 15W-30
Olajmennyiség	0,5 l	0,6 l
Gyújtógyertya	LD E6TC	LD F6TC, LD F7TC, XL F7TC
Max. átfolyás (Q _max ) ^1)	15.000 l/h	30.000 l/h
Max. üzemi nyomás	2,5 bar	3,0 bar
Max. emelőmagasság H _max ) ^1)	25 m	30 m
Max. önfelszívó magasság	6 m	6 m
Nyomás csatlakozás ∅ / Szívás csatlakoztatás ∅	47,80 mm (1 12 “), külső menet, 40 mm cső	59,61 mm (2 “), külső menet 50 mm cső
A szivattyúzott folyadék max. hőmérséklete (T _max )	40 °C	40 °C
A szivattyúzott folyadék min. hőmérséklete	2 °C	2 °C
Súly (üzemanyag nélkül)	16,5 kg	20 kg
Méretei (hossz. x mélység x magasság)	43,5 x 35,0 x 40,5 cm	51 x 39 x 45 cm
A hangteljesítmény garantált szintje (L _WA ) ^2)	92 dB (A)	110 dB (A)
Mért hangteljesítményszint (L _WA ) ^2)	88,7 dB (A)	107,8 dB (A)
Hangnyomás-szint L(p _A ) ^2)	76,1 dB (A)	94,6 dB (A)
Cikkszám	30188	30197

1) Az értékeket szükítés nélküli akadálytalan be- és kiömlés mellett határoztuk meg.
2) Az EN 12639 előírás szerint kapott zajkibocsátási értékekkel összhangban. Az EN ISO 3744 szerinti mérési ódszer.

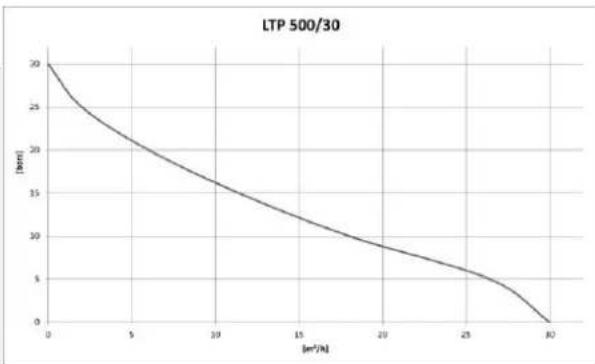

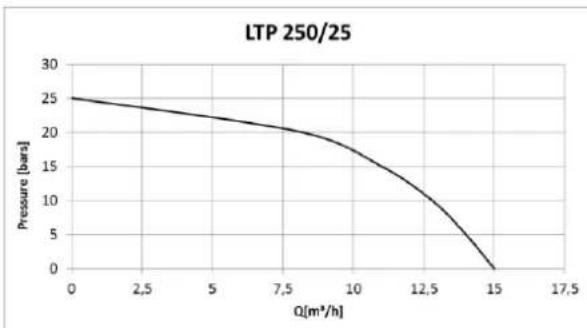

LTP 250/25 & LTP 500/30 teljesítménygörbéje

3. Alkalmazási terület

A T.I.P. benzinmotoros szivattyúi szállítható önfelszívó szivattyúk, amelyeket - a modellnek megfelelően - vagy benzinnel vagy benzin-olaj keverékkel működtetnek. Ezeket a nagy értékű berendezéseket meggyőző műszakai adataikkal kimondottan villamos hálózattól független öntözésre vagy vízmentesítésre fejlesztettük ki. A kompakt méretek és a csekély súly megkönnyítik a szállítást a különböző felhasználási helyekre.

A berendezések tiszta és enyhén szennyezett víz szivattyúzására alkalmasak.

A benzinmotoros szivattyú tipikus felhasználási területei közé számítanak:

• építkezések vízellátása.
• kertek, virágágyak, földek öntözése valamint esőztető öntözés.
• víz kiemelése kutakból, ciszternákból, vízfolyásokból, stb.
  . kis tavak, medencék víztelenítése, stb.

A szivattyú nem alkalmas sósvíz, fekália, lobbanékony, maró, robbanékony vagy más veszélyes folyadék szivattyúzására. Hasonlóképp nem alkalmas a szivattyú ivóvíz és más élelmiszer szállítására.

A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem mehet a legalacsonyabb hőmérséklet alá sem.

4. Szállítási tartalom

A termék szállítási tartalma az alábbiakat foglalja magában:

Egy benzinmotoros szivattyú, egy használati útmutató, két tömlő-csatlakozódarab tömítésekkel, két tömlőbilincs, egy szívókosár.

Ellenőrizze a szállítási tartalom hiánytalanságát. Felhasználási céltól függően további tartozékok is szükségesek lehetnek (lásd a „Telepítés“, „Karbantartás és segítség üzemzavar esetén“ és a „Alkatrészek rendelése“ c. fejezetet).

A csomagolást lehetőség szerint a garanciális időszak végéig őrizze meg. A csomagolóanyagokat a környezetvédelmi szempontok figyelembevételével kell ártalmatlanítani.

5. Telepítés

A T.I.P. benzinmotoros szivattyúnak - modelltől függően - vagy stabil fémlábai vannak vagy stabil rezgés csillapítóval ellátott acélcső ketrecbe van beszerelve. Ezeket a tartozékokat a berendezés üzemeltetésnél nem szabad leszerelni, mert gondoskodnak a biztos állásról, és a rezgést csökkentik.

5.1. Általános útmutatások a telepítéshez

A telepítés ideje alatt a berendezést nem szabad üzembe helyezni.

Minden csatlakozó vezetéknek tökéletesen kell szigetelnie. A szivárgó vezetékek csökkentik a szivattyú teljesítményét és komoly károkat okozhatnak. Ezért feltétlenül szigetelni kell a vezetékek menetes részeit egymás között és a szivattyúhoz való kapcsolódásukat teflonszalaggal. Csak az olyan szigetelőanyag, mint a teflonszalag, biztosítja, hogy a szerelés légmentesen zárjon.

A csavarozások megerősítésénél nem szabad túl nagy erőt kifejteni, mert az károsodást okozhat.

A csatlakozó vezetékek elhelyezésénél ügyeljen arra, hogy ne hassanak súlyok valamint rezgések vagy feszültségek a szivattyúra.

5.2. A felszívó vezeték telepítése

A felszívó vezeték bemeneténél szűrőnek kell lennie, hogy a vízben található szennyező részecskéket távol lehessen tartani, amelyek a szivattyút eltömíthetnék vagy károsíthatnák.

A felszívó vezeték szállítja a folyadékot, amelyet szállítani kell, a szivattyúhoz. Olyan felszívó vezetéket használjon, amelynek ugyanolyan nagy az átmérője, mint a szivattyú szívási csatlakozása. Ha a szívómagasság több mint 4 m, mindenesetre ajánlatos egy 25%-kal nagyobb átmérőméretet választani - ennek megfelelő szűkítőkkel a csatlakoztatáshoz.

A felszívó vezeték bemeneténél szűrőnek kell lennie, hogy a vízben található szennyező részecskéket távol lehessen tartani, amelyek a szivattyút eltömíthetnék vagy károsíthatnák.

Nagyon ajánlatos ezen kívül visszacsapó szelep használata, amely megakadályozza a szivattyú kikapcsolása után a nyomás csökkenését és védi a berendezést a nyomás okozta ütésektől. A visszacsapó szelepet választható módon közvetlenül a szivattyú szívó oldali csatlakozásánál vagy a felszívó vezeték bemeneténél lehet elhelyezni. Előnyös a felszívó vezeték bemeneténél való szerelés. Így a felszívó vezeték víz betöltésével könnyen szellőztethető.

A szívószürővel ellátott visszacsapó szelepnek - vagyis a szívótömlő bemenetének - legalább 0,3 m-rel a szivattyúzandó folyadék felszíne alatt kell lennie. Ez meggátolja, hogy levegő beszívására kerüljön sor. Figyelni kell arra is, hogy elegendő legyen a szívótömlő távolsága a fenékhez és a patakfolyások, folyók, tavak, stb. partjához képest, hogy kövek, növények felszívása ne fordulhasson elő.

5.3. A nyomóvezeték telepítése

A nyomóvezeték szállítja a folyadékot, amelyet szállítani kell, a szivattyútól a kiemelés helyéig. Az áramlási veszteségek elkerülésére ajánlatos olyan nyomóvezeték használata, amelynek ugyanolyan az átmérője, mint a szivattyú nyomáscsatlakozásának.

5.4. Rögzített telepítés

Fix telepítéshez a szivattyút lehetőleg egy alkalmas stabil alapfelületre kell rögzíteni. A rezgések csökkentése érdekében ajánlatos a szivattyú és az alapfelület közé rezgéscsillapító anyagot, pl. gumiréteget helyezni. Az LTP 250/25 & LTP 500/30 tömlőcsatlakozóján megengedett legnagyobb nyomás -1 bar (-0,1 MPa), a nyomáscsatlakozón 3 bar (0.3 MPa).

6. Üzembe helyezés

6.1. Felállítás és szemre vételezés

Mérgező távozó gázok keletkezése miatt a benzinmotoros szivattyúkat, az emberek és állatok védelme miatt, nem szabad rosszul szellőztetett helyiségekben, és semmiképp sem zárt helyiségekben üzemeltetni.

A benzinmotoros szivattyút minden használat előtt vegyék szemügyre. Sérült berendezést nem szabad használni.

A benzinmotoros szivattyút csak áradásbiztos helyen szabad üzemeltetni.

Minden üzembe helyezésnél nagyon szigorúan ügyelni kell arra, hogy a szivattyú biztosan legyen felállítva. A berendezést mindig sík alapon és függöleges helyzetben kell felállítani. A benzinmotoros szivattyú csak áradásbiztos területen üzemeltethető.

Úgy válassza meg a felállítás helyét, hogy az esetleg kifolyó üzemanyag vagy motorolaj ne okozhasson kárt. Kis tavaknál, medencéknél, építési gödröknél, vízfolyásoknál és hasonló helyeken a szivattyút biztosítani kell a beesés veszélye ellen.

A szivattyút minden használat előtt alaposan szemlélje meg. Figyeljen a csavarok rögzítésére és minden csatlakozás kifogástalan állapotára. Meghibásodott szivattyút nem szabad használni. Károsodás esetén a szivattyút szakszerviznek meg kell vizsgálnia.

6.2. Üzemanyag és tankolás

A benzinmotoros szivattyút - típusa szerint - vagy benzinnel vagy benzin-olaj keverékkel kell üzemeltetni. Kizárólag a berendezés műszaki adatainál megadott üzemanyagot szabad használni.

Tankolás közben tilos a dohányzás és a nyílt láng használata. A gözöket nem szabad belélegezni.

Az üzemanyag tankot friss üzemanyaggal töltse fel. A T.I.P. benzinmotoros szivattyúi - modell szerint - vagy benzinnel vagy benzin-olaj keverékkel üzemeltethetőek. A szükséges üzemanyag fajtája minden modell műszaki adatai között meg van adva. Csak az Ön modelljének megfelelő üzemanyagfajtát használja. Járó motorba ne töltsön üzemanyagot. Tankoláshoz a szivattyút mindig le kell állítani és legalább öt percig hagyni, hogy a berendezés lehüljön. Tankolás közben a berendezésnek sík alapon függőleges helyzetben kell állnia, hogy az üzemanyag ne loccsanjon ki és ne folyjon ki. Jól szellőztetett környezetben tankoljon. Esetleg kiloccsant benzint töröljön fel, mielőtt a motort beindítja.

Tankolás közben nem szabad dohányozni és nyílt lángot használni. A gözöket nem szabad belélegezni.

6.3. Motorolaj

A külön kenésű típusoknál minden üzembe helyezés előtt ellenőrizni kell az olajállást.

A motorolaj betöltésénél nem szabad dohányozni és nyílt lángot használni. A gőzöket nem szabad belélegezni.

Külön kenésű modelleknél minden üzembe helyezés előtt ellenőrizze az olajállást az erre szolgáló olajmérő pálcával. Az olaj ellenőrzése közben a berendezésnek vízszintesen kell állnia, kikapcsolt és lehült állapotban kell lennie. Nagyon figyeljen arra, hogy az olajmennyiség a jelzett minimum alá ne süllyedjen le és ne lépje túl a max. állást. Szükség esetén töltsön olajat az erre szolgáló betöltő nyíláson át az olajtartályba. Csak jó minőségű teljesen szintetikus 15W-30 motorolajat használjon. Túl nagy mennyiségű olaj is káros - például a túlmelegedés veszélye vagy az olaj esetleges kifolyása miatt. Ha túl sok olaj van, csökkentse addig a mennyiséget, amíg a megfelelő olajállást eléri.

Járó motorba ne töltsön be motorolajat. A motorolaj betöltésére mindig állítsa le a szivattyút és a berendezést legalább 5 percig hütse. A motorolaj betöltése közben a berendezésnek sík alapon függőleges helyzetben kell állnia, hogy a motorolaj ne loccsanjon ki, vagy ne folyjon ki. Az esetleg kiloccsant olajat mindig fel kell törölni, mielött a motort beindítja.

A motorolaj betöltésénél nem szabad dohányozni és nyílt lángot használni. A gözöket nem szabad belélegezni.

A benzin-olaj keverékkel üzemelő modelleknél a motorolaj a keverék alkotórésze. A műszaki adatokban megadott keverési arányt nagyon pontosan be kell tartani. Csak a műszaki adatokban megadott típusú motorolajat szabad használni.

Olajhiány elleni biztosítás

Az olajhiány elleni biztosítás segít elkerülni a motor sérüléseit, ha a forgattyúházban nincs elég motorolaj. Az olajhiány elleni biztosítás automatikusan lekapcsolja a motort, mielőtt a motorolajszint a biztonsági határ alá süllyed (közben a motorkapcsoló az ON állásban marad).

6.4. A szivattyú megtöltése vízzel illetve a rendszer szellőztetése

Az első üzembe helyezésnél feltétlenül ügyeljen arra, hogy a szivattyúház önfelszívó szivattyúknál is teljesen légtelenítve legyen - tehát vízzel legyen megtöltve. Ha a légtelenítés nem történt meg, akkor a szivattyú a szállítófolyadékot nem szívja fel. Nagyon ajánlatos, de nem feltétlenül szükségszerű a szívótömlőt is légteleníteni, ill. vízzel megtölteni.

A szivattyúházat töltse fel a betöltő nyíláson át vízzel. Ellenőrizze, hogy szivárgási veszteség ne legyen. Zárja le ismét a betöltő nyílást légmentesen. Ajánlatos ezen kívül - nem feltétlenül szükséges - a felszívó vezeték vízzel való feltöltése.

A benzinmotoros szivattyúk önfelszívók. Ez azt jelenti, hogy üzembe helyezéshez elég csak a szivattyúházat és nem kell feltétlenül a felszívó vezetéket is vízzel feltöltleni. Mindazonáltal ilyenkor a szivattyúnak néhány perccel hosszabb időre van szüksége a szállítandó folyadék felszívásához. A felszívó vezeték feltöltése az első felszívási folyamatot lényegesen megkönnyíti és meggyorsítja. Ha a felszívó vezeték nincs folyadékkal feltöltve, akkor üzembe helyezésnél lehet, hogy szükség lesz a szivattyúház többszöri feltöltésére. Ez függ a felszívó vezeték hosszától és átmérőjétől.

Esetleg nyissa ki a nyomóvezetékben levő elzáró szerkezetet (pl. egy vízcsapot), hogy a felszívási folyamatnál a levegő eltávozhasson.

6.5. A motor indítása

A motor indításához az LTP 250/25 modelleknél a gyújtásmegszakítót állítsa „ON”-ra, a szivatókart startpozícióra és a Teljesítményválasztókart teljes gázra. Ezután az indítókötelet többször erősen meg kell húzni, amíg a motor beugrik. Ezután a szivatókart lassan üzemelési pozícióra állítsa. Mihelyt a motor működik, kezdődik a felszívási folyamat: Hagyja ez alatt a folyamat alatt a Teljesítményválasztókart teljes gázon. Amikor a folyadék szállítása már egyenletes és nincs benne levegőkeverék, akkor a felszívási folyamat le van zárva és a rendszer ki van szellőztetve. A Teljesítményválasztókar most már egyéni igény szerint állítható.

6.6. Üzemelés

A benzinmotoros szivattyú nem működhet zárt vízkivételi helyről.

A szivattyút nem lehet tartósan víz nélkül üzemeltetni. Az úgynevezett szárazonfutásnál - szivattyúüzem anélkül, hogy vízszállítás történne - jelentős károk keletkezhetnek a berendezésen.

A benzinmotoros szivattyút és a teljes vezetékrendszert védeni kell a fagytól és az időjárás változásoktól.

Az éghető anyagokat és tárgyakat, könnyen gyúlékony vagy robbanó folyadékokat üzemelés közben távol kell tartani a szivattyútól.

Működő motornál nem szabad üzemanyagot vagy motorolajat közben betölteni. Tankolás közben állítsa le a szivattyút.

Üzem közben a benzinmotoros szivattyú részei - pl. a kipufogó vagy a letakarása - nagyon felforrósodnak. Égés közbeni sérülések elkerülésére a berendezést üzem közben és kikapcsolás után lehülésig csak az arra kijelölt helyeken - például a kapcsolókon vagy fogókon - szabad megérinteni.

Egy új berendezés első 20 üzemórája alatt a motort nem szabad teljes terheléssel működtetni. Ezen idő alatt ajánlatos a lehetséges fordulatszám kétharmadával működtetni a berendezést. Teljes gázon üzemelés a bejáratási idő alatt csak rövid időn át max. 10 percig engedélyezett - például üzembe helyezéskor a felszívási folyamat alkalmából.

A szivattyút nem lehet tartósan víz nélkül üzemeltetni. Az úgynevezett szárazonfutásnál - szivattyúüzem anélkül, hogy vízszállítás történne - jelentős károk keletkezhetnek a berendezésen, mert hiányzik a szükséges hűtés.

Adott esetben a motort le kell állítani, a felszívó vezetéket és csatlakozásokat a tömítések szempontjából meg kell vizsgálni és a szivattyútestet valamint esetleg a felszívó tömlőt vízzel kell megtölteni.

A benzinmotoros szivattyú nem működhet zárt vízkivételi helyen. Ne hagyja a szivattyút zárt nyomásoldal ellenében működni.

Működő motornál nem szabad üzemanyagot vagy motorolajat közben betölteni. Tankolás közben állítsa le a szivattyút, és a tankolás előtt a berendezést legalább öt percen át hütse. Tankolás közben - üzem közben és nyugalmi állapotban is - a berendezést sík alapon és függöleges helyzetben kell tartani, hogy elkerülhető legyen az üzemanyag kiloccsanása vagy kifolyása.

Üzem közben sem a kipufogót, sem a letakarását nem szabad megérinteni, mert ezek a részek nagyon felmelegednek és megégés veszélye fenyeget. A berendezés kikapcsolása után is nagyon forróak még ezek a részek és csak megfelelő lehülés után érinthetők. A motor más részei is felforrósodnak működés közben. Ezért a berendezést csak üzem közben és kikapcsolása után annak lehüléséig csak arra szolgáló helyeken - a megfelelő kezelő karokon és kapcsolókon - valamint fogókon fogja meg.

Az éghető anyagokat és tárgyakat, könnyen gyúlékony vagy robbanó folyadékokat üzemelés közben távol kell tartani a szivattyútól. Ne tegyen tárgyakat a motorra.

6.7. A motor leállítása

Állítsa a Teljesítményválasztó szabályozót üresjáratra, és utána a gyújtásmegszakítót „OFF”-ra.

A szivattyú bemenete szeleppel van ellátva, amelyik a szivattyú lekapcsolása után megakadályozza, hogy a víz a szivattyú házból kifolyjon. Ez a visszafolyás megállító gondoskodik egy rövid újra felszívásról a következő startnál. Emiatt a szivattyú újra- indításánál nem szabad vizet tölteni a szivattyúházba.

6.8. A használat befejezése

A szivattyú teli üzemanyagtartállyal nem szállítható.

Minden használat után a szivattyúban található vizet a megfelelő nyíláson keresztül le kell engedni. Hagyja a szivattyú testét jól kiszáradni, hogy korróziós károk ne lépjenek fel. Fagy esetén a szivattyúban maradó víz megfagyás után komoly károkat okozhat.

Ha a berendezést használat után szállítja, akkor teljesen ki kell belőle engedni az üzemanyagot. Tele üzemanyagtartállyal a szivattyú szállítása nem engedélyezett.

7. Karbantartás és segítség üzemzavar esetén

A karbantartási munkák előtt állítsa le a motort, a gyújtógyertya dugaszát húzza ki és hagyja a motort lehűlni. Ha a motornak bizonyos karbantartási munkák miatt működnie kell, gondoskodjon elegendő szellőzésről, mivel a kipufogó gázok mérgezőek.

A rendszeres karbantartás és gondos kezelés a lehetséges üzemzavarok veszélyét csökkentik és hozzájárulnak ahhoz, hogy a berendezés élettartama meghosszabbodjon. A motorok komplex müszaki felépítéssel rendelkeznek és sok mozgó részt tartalmaznak, amelyek a környezet sokféle mechanikus, hömérsékleti és kémiai behatásának vannak kitéve. Helyes, jó minőségű és friss üzemi eszközök - üzemanyag és motorolaj - alkalmazásával megelőzi a motorkárokat és üzem kimaradásokat.

Súrlódó anyagok a szállított folyadékban - mint például a homok - felgyorsítják a kopást és csökkentik a teljesítő képességet. Ilyen anyagokat tartalmazó folyadékok szállításánál ajánlatos előszűrő beépítése. Az ilyen ajánlott tartozék hatékonyan szűri ki a homokot és hasonló részecskéket a folyadékból, csökkenti ezáltal a kopást és meghosszabbítja a szivattyú élettartamát.

Karbantartási időközök		Megszemlélés mindenhasználat előtt	Az első hónapvagy 20 óraután	3 havonta vagy30 óra után	6 havonta vagy50 óra után	Éventeegyszer vagy100 óra után
Motorola j	Ellenőrizze az olajszintet	X
	Cserélje le		X	X
Légszűrő	Vizsgálja meg	X
	Tisztítsa meg			X
	Cserélje le				X
Gyújtógy ertya	Tisztítsa meg				X
	Cserélje le				X
Beállított szelepek						X
Üzemanyag-vezeték		X	2 évente cserélje le!
Ellenőrizze a szivattyú futókerekét						X
Ellenőrizze a visszacsapószelepet						X

7.1. Olajcsere és olajellenőrzés

A külön kenésű típusoknál minden üzembe helyezés előtt ellenőrizze az olajszintet.

30 cserélje ki az olajat minden órában a művelet, vagy legalább két alkalommal egy évben, és 20 óra munka után. Külön kenni fajták esetében az olaj-változásokat évente legalább egyszer meg kell tenni. Motorolaj továbbra is jelentősen veszít a minőségéből, ha a berendezést alig használja. Az olajcsere elvégzése végett engedje le a fáradt olajat, és töltsön új olajat a betöltő nyíláson át az olajtartályba. Tekerje a motort többször lendületesen a futásirányba, hogy az olajat egyenletesen oszlassa el.

A gondos karbantartáshoz és kezeléshez hozzátartozik az olajszint ellenőrzése minden üzembe helyezés előtt. Az ellenőrzést csak az erre a célra szolgáló olajmérő pálcával végezze. Ilyenkor a berendezésnek vízszintesen kell állnia, kikapcsolt és lehűtött állapotban kell lennie. Nagyon figyeljen arra, hogy az olajmennyiség a megjelölt legalacsonyabb állás alá ne menjen és ne lépje túl a maximális állást.

Kérjük, ügyeljen a helyi előírásokra a fáradt olaj eltávolításakor.

7.2. Az Auto Stop (automatikus leállítás) automatikus bekapcsolása olajhiány esetén

A szivattyú olajhiány elleni biztosítással rendelkezik. Az elválasztott kenésű modellek Auto Stop szerkezettel rendelkeznek. Ez a kényelmes technika automatikusan leállítja a motort, ha a motorolaj szintje nem éri el a szükséges minimális értéket. A motort csak akkor lehet újra beindítani, ha elegendő mennyiségű motorolajat töltettek bele. A motorolaj utántöltésénél feltétlenül tartsa be a jelen használati utasításban a motorolajjal és olajellenőrzéssel kapcsolatban közölt összes utasítást.

7.3. Gyújtógyertya

A gyújtógyertya tisztítását és adott esetben az elektródák távolságának korrekcióját minden hatodik hónapban ill. 100 üzemóra után el kell végezni. A gyújtógyertya karbantartásához először a gyújtógyertya dugaszát húzza le.

Az üzemzavarmentes működés biztosításához a gyújtógyertyának mentesnek kell lennie az égés

maradványoktól, száraznak kell lennie valamint az elektródák távolságának 0,6-0,7 mm-nek kell lennie.

Szükség esetén tisztítsa meg a gyújtógyertyát. Az égés maradványok eltávolításához finom drótkefe javasolt.

Adott esetben az elektródák távolságát az elektród óvatos hajlításával korrigálhatja.

Ezután óvatosan húzza meg a gyújtógyertya kulcsával a gyújtógyertyát. Kerülje a túl nagy erőt, hogy ne károsítsa a gyújtógyertyát túlcsavarással. Azután a gyújtógyertya dugaszát dugja rá ismét a gyújtógyertyára.

7.4. Levegőszűrő

Semmiképp se alkalmazzon a levegőszűrő tisztítására benzint vagy alacsony lobbanáspontú oldószert a tűz- vagy robbanásveszély miatt.

Szennyezett levegőszűrő akadályozza a levegő áramlását a porlasztóhoz. A porlasztó üzemzavarának elkerülésére ezért a levegőszűrőt rendszeresen meg kell vizsgálni és adott esetben meg kell tisztítani, vagy ki kell cserélni.

Általában minden használat előtt ajánlatos a levegőszűrő megvizsgálása a szennyeződések tekintetében.

Tisztítás legalább 3 havonta ill. 30 üzemóra elteltével szükséges. Érősen szennyezett vagy poros környezetben a tisztogatást rövidebb időközökben - 10 üzemóra után - kell elvégezni. Minden 6 hónap ill. 50 üzemóra után új levegőszűrőt kell alkalmazni.

A karbantartáshoz nyissa fel a levegőszűrő tartóját és vegye ki a levegőszűrőt. Szükség esetén mossa meg a levegőszűrőt olyan nem éghető oldószerben, mint például egy öblítő. Semmiképp se használjon a tisztításhoz benzint vagy alacsony lobbanáspontú oldószert a tűz- és robbanásveszély miatt. A levegőszűrőt a tisztítás után szárítsa meg.

A megvizsgált, megtisztított és adott esetben új levegőszűrőt helyezze be ismét a levegőszűrő a tartójába és ezt ismét zárja le. Sose üzemeltesse a szivattyút levegőszűrő nélkül, mert ez a motorkopást növeli.

7.5. A csúszógyűrű tömítés cseréje

A csúszógyűrű tömítés a szivattyútest és a motortengely közötti szigetelést biztosítja. Azokhoz az alkatrészekhez tartozik, amelyek ki vannak téve a természetes kopásnak.

Hibás csúszógyűrű tömítés esetében a motor és szivattyútest közül víz szivárog ki. A csúszógyűrű tömítés cseréjéhez egymás után le kell szerelni a szivattyúházat, a kézi indító szerkezetet és szivattyú járókerekét. Ezután a csúszógyűrű tömítés kicserélhető. Ennek utána a szivattyúház, a kézi indító szerkezet és szivattyú járókerék ismét gondosan felszerelendő.

7.6. Idegentestek eltávolítása a szivattyúból

Durvább részecskék a szállított folyadékban blokkolhatják a szivattyútestet és szivattyú járókerekét. Ekkor a szivattyúház leszerelhető, hogy a szivattyútestet és szivattyú járókerekét a szennyeződésektől meg lehessen tisztítani.

7.7. Szállítás és tárolás

A tüzveszély elkerüléséhez a motort a szállítás vagy belső helyiségekben való tárolása előtt hagyja lehülni.

A vízszivattyút a szállítása esetén tartsa vízszintesen, az üzemanyagszelepét pedig állíts OFF helyzetbe, hogy az üzemanyag ne folyjon ki. A kiömlött benzin vagy a benzingőző meggyulladhatnak.

Ha a berendezést hosszabb ideig nem használja, a szivattyúban található vizet teljesen le kell engedni. A szivattyút teljesen szárítsa ki, hogy a korróziót megelőzze. Az üzemanyag tankot is ürítse ki és a porlasztót. Ezen kívül a külön kenésű típusoknál engedje le a motorolajat. Tárolás előtt ajánlott a gondos tisztítás és adott esetben a berendezés konzerválása. Ügyeljen arra, hogy a tárolás száraz és fagymentes helyen történjék.

Ha a vízszivattyút enyhén szennyezett víz szállításához használta, lehetnek benne maradékok. Tárolás előtt a vízszivattyúval szívjon fel tiszta vízzel a kitisztításához. Különben az újbóli üzembe helyezéskor a szivattyú futókereke megsérülhet. A tisztításhoz a szivattyúból csavarja ki a (2) leeresztődugókat, és alaposan ürítse ki.

7.8. Segítség üzemzavaroknál

Nem felelünk olyan károkért, amelyeket a szakszerűtlen javítási kísérletek okoznak. Szakszerűtlen javítási kísérletek okozta károk minden garancia igény megszűnését eredményezik.

Az összes, üzemzavarok megszüntetésére felsorolt intézkedés járó motor mellett nem végezhető.

Az alábbi listában a berendezés néhány esetleges üzemzavara, a lehetséges okok és a megszűntetésre vonatkozó tippek vannak felsorolva. Egyik megnevezett tevékenységet sem szabad működő motor mellett végrehajtani. Ha valamilyen üzemzavart nem tud egyedül megszűntetni, kérjük, forduljon az ügyfélszolgálathoz ill. a vásárlás helyéhez. Kérjük, vegye figyelembe, hogy minden garanciaigény megszűnik szakszerűtlen javítási kísérletek következtében és nem felelünk az ilyen eredetű károkért.

Üzemzavarok esetében először vizsgálja meg, hogy kezelési hiba történt vagy más oka van a zavarnak, amely nem a berendezés meghibásodására vezethető vissza - mint pl. üzemanyag hiány.

ÜZEMZAVAR	LEHETSÉGES OK	MEGSZÜNTETÉS
1. A szivattyú nem szállít vagy túl kevés folyadékot szállít.	1. Túl kevés folyadék van a szivattyúban.2. A felszívó vezeték ereszt.3. A választott motorteljesítmény túl alacsony.4. A szűrő a felszívó vezeték bemeneténél el van dugulva.5. A felszívó vezeték el van dugulva.6. A szivattyú járókerekét a szennyeződések blokkolják.7. A felszívási magasság és/vagy szállítási magasság túl magas.8. A csúszógyűrű tömítése hibás.9. A szivattyú járókerék nincs rendesen a helyén.10. A szivattyú járókereke sérült.11. A motor nem működik egyenletesen.	1. A szivattyúházba a betöltő nyíláson át folyadékot kell adagolni.2. A felszívó vezetéket és a kapcsolódásait meg kell vizsgálni. Adott esetben a felszívó vezetékkapcsolódási helyeit teflonszalaggal kell szigetelni. A felszívó vezetéket cserélni kell, ha kijavíthatatlanul károsodott.3. A motor teljesítményét növelni kell.4. A szűrőt tisztítani kell.5. A felszívó vezetéket tisztítani kell.6. A szennyeződéseket el kell távolítani.7. A telepítést meg kell változtatni úgy, hogy afelszívási magasság és/vagy szállítási magasság amaximális értéket ne lépje túl.8. A csúszógyűrű tömítést cserélni kell.9. A szivattyú járókerékét rendesen el kell helyezni.10. A szivattyú járókerékét pótolni kell.11. Ügyfélszolgálathoz kell fordulni.
2. Rezgések vagy erős zajkeltés üzemelés közben.	1. A felszívási magasság és/vagy szállítási magasság túl magas.2. Idegentest blokkolja a felszívó vezetéket és/vagy szivattyú futókereket.3. Nem stabil telepítés.4. A berendezés nincs stabilan felállítva.5. A szivattyú járókereke károsodott.6. Egyéb műszaki hiba.	1. A telepítés megváltoztatása úgy, hogy a felszívási magasság és /vagy a szállítási magasság amaximális értéket ne lépje túl.2. Idegentest eltávolítása.3. A telepítés stabilizálása.4. Gondoskodás a berendezés stabil felállításáról.5. szivattyú járókerék helyettesítése.6. Ügyfélszolgálathoz kell fordulni.
3. A motor nem indul el.	1. Üzemanyag hiány.2. Nincs gyújtószikra.3. A porlasztó eldugult.4. A levegőszűrő károsodott.5. Az elválasztott kenésű modellnél bekapcsolt az Auto Stop, mert a motorolaj szintje nem éri el a szükséges minimális értéket.6. Egyéb műszaki hiba.	1. Benzincsapot meg kell nyitni és/vagy üzemanyagot kell betölteni.2. A gyújtáskapcsolót kell megvizsgálni. Adott esetben a gyújtógyertya megvizsgálása.3. Porlasztó tisztítása.4. Levegőszűrő tisztítása.5. Töltsön utána motorolajat.6. Ügyfélszolgálathoz kell fordulni.

8. Garancia

Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:

A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszüntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell.

A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.

A kopásnak kitett alkatrészekre a szavatosság nem vonatkozik.

Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.

Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.

További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.

Különleges útmutatások:

1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:

Nyugta a vásárlásról

– A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).

1. Mielőtt meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.

9. Alkatrészek rendelése

Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú technológia területéről.

10. Szerviz

Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.

Szükség esetén az aktuális kezelési útmutató pdf-változatát a [e-mail] e-mail címen igényelheti.

11. Hulladékkezelés

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé

A termék eldobásakor győződjön meg róla, hogy az üzemanyag és az olaj leeresztették a motort, és az összes helyi előírásnak megfelelően ártalmatlanították.

A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért a hulladékkezelésüket ennek megfelelően kell elvégezni.

1 Víz betöltő helye
2 Víz leengedési helye
3 Nyomáscsatlakozás
4 Szívócsatlakozás
5 Szivattyúház
6 Indítókötél
7 Szívatókar
8 Teljesítményválasztó szabályozó

Funkcionális részek / Részletek

9 Gyújtásmegszakító
10 Üzemanyagtartály
11 Tankfedél
13 Motorolaj betöltő nyílása
14 Olajmérő pálca
15 Benzintömlö
16 Porlasztó
17 Levegőszűrő tartója

18 Kipufogó
19 A kipufogó letakarása
20 Gyújtógyertya dugasz
21 Hordozó fül
22 Fémlábak
23 Alaplap

PL
