HASZNÁLATI ÚTMUTATÓ PAPK 12 5.0 B2 PARKSIDE

Eredeti használati utasítás fordítása

IAN 480896_2410

HU Használati útmutató Oldal 289

A felhasznált piktogramok/szimbólumok listája ..... Oldal 290

Bevezető Oldal 293

Rendeltetésszerű használat.... Oldal 293

A csomagolás tartalma .... Oldal 294

Alkatrészlista .... Oldal 294

Műszaki adatok .... Oldal 295

Általános biztonsági utasítások .... Oldal 297

Üzembe helyezés .... Oldal 301

A termék kicsomagolása és áttisztítása. .... Oldal 301

Kezelés .... Oldal 302

Az akkumulátor feltöltése. .... Oldal 302

Az akkumulátor behelyezése az akkus szerszámba ..... Oldal 305

Az akkumulátor töltöttségi szintjének ellenőrzése az akkus szerszámon .... Oldal 305

Az akkumulátor kivétele az akkus szerszámból..... Oldal 306

Tisztítás és karbantartás.... Oldal 307

Tisztítás .... Oldal 307

Karbantartás .... Oldal 308

Tárolás.... Oldal 308

Mentesítés.... Oldal 309

Garancia .... Oldal 311

Garanciális ügyek lebonyolítása. .... Oldal 313

Szerviz.... Oldal 315

A felhasznált piktogramok / szimbólumok listája
	Olvassa el a használati útmutatót.
	VESZÉLY! – Magas kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezet (pl. fulladásveszély)
	FIGYELMEZTETÉS! – Közepes kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezethet (pl. áramütés kockázata)
	VIGYÁZAT! – Alacsony kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az könnyebb vagy mérsékelt sérüléshez vezethet (pl. forrázásveszély)
	FIGYELEM! – Lehetséges anyagi károkra hívja fel a figyelmet (pl. rövidzárlat veszélye)
	TUDNIVALÓ: Ez a szimbólum a „Tudnivalók” szó mellett hasznos információkra hívja fel a figyelmet.
	Egyenáram/-feszültség
	A terméket csak száraz helyiségekben, beltéren használja.
Li-Ion	Lítium-ion akkumulátorAz akkumulátort óvja a hőtől, valamint a tartós és erős napfénytől.
	Óvja az akkumulátort a víztől és a nedvességtől.
	Óvja az akkumulátort a tűztől.
	Biztonsági utasításokKezelési utasítások
	A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.

12 V 5 Ah AKKU

- Bevezető

Gratulálunk új termékének vásárlása alkalmából.

Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék az X 12 V TEAM sorozat készülékével együtt használható. A termék az X 12 V TEAM sorozat minden készülékével kompatibilis. A terméket kizárólag az X 12 V TEAM töltőkészülékeivel szabad tölteni.

A termék üzleti használatra nem alkalmas. A termék minden más használati módja vagy módosítása nem rendeltetésszerűnek minősül és jelentős baleseti kockázattal jár. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét.

A csomagolás tartalma

1× Akkumulátor
1× Használati útmutató

i TUDNIVALÓ: Töltőkészülék nincs mellékelve.

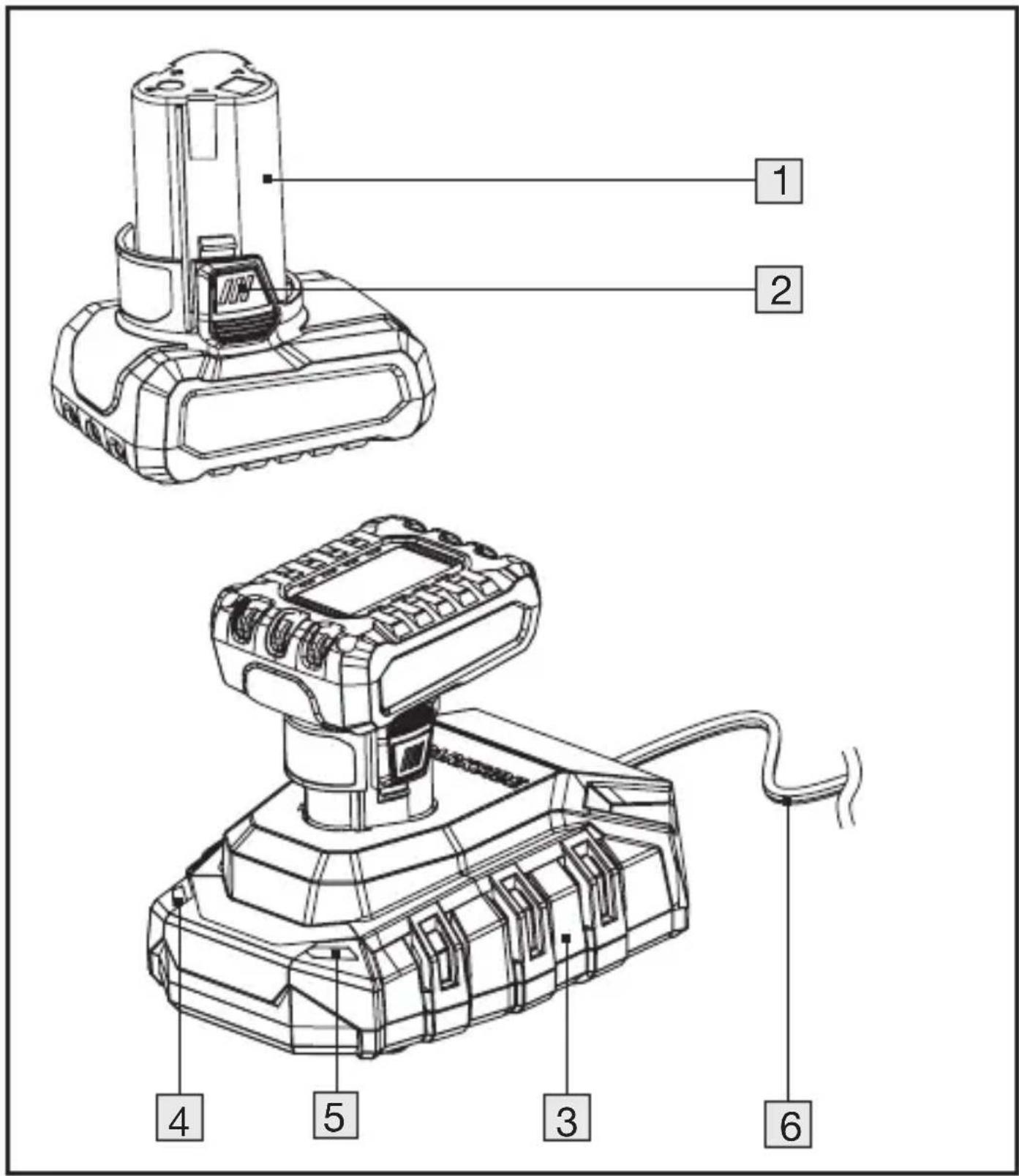

Alkatrészlista

Elolvasás előtt hajtogassa ki az ábrákat tartalmazó oldalt és ismerkedjen meg a termék funkcióival.

1 Akkumulátor
2 Kioldógomb
3 Töltőkészülék *
4 Töltési jelzőfény – piros
5 Töltési jelzőfény – zöld
6 Elektromos vezeték csatlakozóval

* Töltőkészülék nincs mellékelve.

Műszaki adatok

Akkumulátor (Li Ion):	PAPK 12 5.0 B2
Cellák száma:	6
Névleges feszültség:	12 V ===
Kapacitás:	5.0 Ah
Energia:	60 Wh

Ajánlott környezeti hőmérséklet:

Maximális hőmérséklet: max. +50 °C

Töltés közben: +4 °C és +40 °C között

Működés közben: +4 °C és +50 °C között

Tárolás alatt: 0 °C és +45 °C között

Töltési idő:

A termék töltéséhez az alábbi töltőkészülékek használata javasolt:

PLGK 12 A2 /A3
PLGK 12 6.0 A1/B1
PDSLG 12 A1
PLGK 12 B2

A vásárlók a Lidl online felületein a következő országokban rendelhetnek kompatibilis csereakkumulátorokat és töltőket:

Németország (lidl.de), Franciaország (lidl.fr), Belgium (lidl.be), Csehország (lidl.cz), Hollandia (lidl.nl),

Lengyelország (lidl.pl), Szlovákia (lidl.sk), Spanyolország (lidl.es).

Az összes többi ország vásárlói a www.optimex shop. com oldalról rendelhetnek.

Töltési idő PAPK 12 5.0 B2
PLGK 12 A2/A3 150 min
PLGK 12 B2 80 min
PDSLG 12 A1 80 min
PLGK 12 6.0 A1/B1 80 min

Általános biztonsági utasítások

VIGYÁZAT! Robbanás kockázata!

Az akkumulátort ne dobja a háztartási hulladékba, tűzbe vagy vízbe. Ne tegye ki az akkumulátort hosszabb ideig erős napfénynek, és ne tegye fűtőtestekre (max. 45 °C).

Akkumulátoros szerszámok körültekintő kezelése és használata:

Az akkumulátorokat kizárólag az X 12 V TEAM sorozathoz tartozó töltőkészülékekkel töltse.

Egy olyan töltőkészülék, mely csak bizonyos típusú akkumulátorokhoz alkalmas, más akkumulátorokkal történő használat esetén tűzveszélyt okozhat.

Az elektromos szerszámokban csak a hozzájuk készült akkumulátorokat használja. Más akkumulátorok használata sérülésekhez és tűzveszélyhez vezethet.

A használaton kívüli akkumulátorokat tartsa iratkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más olyan kisméretű fém tárgyaktól távol, melyek összeköttetést hozhatnak létre a csatolópontok között. Az akkumulátor csatolópontjai közötti rövidzárlat égési sérülésekhez vagy tűzesethez vezethet.

Helytelen használat esetén az akkumulátor kifolyhat. Kerülje az érintkezést a folyadékkal. Akaratlan érintkezés esetén öblítse le vízzel. Ha a folyadék a szembe kerül, további orvosi segítség re is szükség van. A kilépő akkumulátorfolyadék bőrirritációkat és égési sérüléseket okoz.

Ne használjon sérült vagy módosított akkumulátorokat. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, és tűzesetet, robbanást vagy sérüléseket okozhatnak.

Az akkumulátort ne tegye ki tűznek vagy magas hőmérsékleteknek. A tűz vagy a +130 °C feletti hőmérséklet robbanáshoz vezethet.

Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a kezelési útmutatóban megadott hőmérsékleti tartományon kívül. A helytelen vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkreteheti az akkumulátort, valamint tűzeset veszélyével jár.

Javítás

Soha ne próbálja az akkumulátort megjavítani, ha az megsérült. Az akkumulátorok karbantartási munkálatait csak a gyártó vagy annak a meghatalmazott ügyfélszolgálata végezheti.

Különleges biztonsági utasítások akkus készülékekhez

Az akkumulátor behelyezése előtt bizonyosodjon meg arról, hogy a készülék ki van-e kapcsolva. Ha az elektromos szerszám be van kapcsolva, az akkumulátor behelyezése balesetekhez vezethet.
Az akkumulátorok töltését csak beltéren végezze, mert a töltőkészülék csak arra alkalmas.
Az áramütés kockázatának csökkentése érdekében a tisztítás előtt húzza ki a töltőkészülék csatlakozóját a konnektorból.
- Ne tegye ki az akkumulátort hosszabb ideig erős napfénynek, és ne tegye fűtőtestekre. A hő kárt tesz az akkumulátorban, valamint áramütésveszélyt is okozhat.

Ha az akkumulátor felmelegedett, töltés előtt várja meg, míg lehül.
Ne nyissa fel az akkumulátort, valamint kerülje az akkumulátor mechanikai károsodását. Annak következtében rövidzárlat veszélye áll fenn, és gőzök távozhatnak, melyek a légutak irritációját okozzák. Gondoskodjon friss levegőröl, és panaszok esetén vegyen igénybe orvosi segítséget.

- Ne használjon nem újratölthető elemeket. Ez kárt tehet a készülékben.

- Üzembe helyezés

A termék kicsomagolása és áttisztítása

1. Vegye ki a terméket a csomagolásból, és szabaduljon meg az összes csomagolóanyagtól és védőfóliától.

2. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.

3. Az első használat előtt tisztítsa meg a termék összes alkatrészét a „Tisztítás és karbantartás” c. részben leírtak szerint.

Kezelés

Az akkumulátor feltöltése

FIGYELMEZTETÉS!

Az akkumulát 1 csak száraz helyiségekben töltse. Mielött az akkumulátort a töltőkészülékbe 3 helyezné, az akkumulátor felületének tisztának és száraznak kell lennie. Áramütés okozta sérülések veszélye áll fenn.

VIGYÁZAT!

■ Ne tegye ki az akkumulát 1 szélsőséges körülményeknek, pl. melegnek vagy ütéseknek. A szivárgó elektrolitoldat sérülésveszélyt okozhat! Szembe vagy börre kerülés esetén az érintett területeket mossa le vízzel vagy semlegesítő lemosóval, majd forduljon orvoshoz.

MEGJEGYZÉS

Az akkumulá 1 teljes kapacitását többszöri töltés után éri el.
Az első használat előtt töltse fel az akkumulátort.
Az akkumulá 1 töltéséhez kizárólag a X 12 V TEAM sorozat töltőkészülékeit használja.
Ha a feltöltés ellenére az akkumulátor üzemideje jelentősen csökken, akkor az akkumulátor elhasználódott és azt ki kell cserélni. Csak az X 12 V TEAM sorozat csereakkumulátorait használja.
Töltés előtt várja meg, míg az akkumulátor lehül.
Az akkumulátort bármikor töltheti, az élettartama ettől nem fog csökkenni.
A töltés megszakítása nem tesz kárt az akkumulátorban.

☐ Töltse fel az akkumulátort 1 a használata előtt, ha annak a töltési szintje közepes vagy alacsony.

☐ A töltési jelzőfények (zöld 5 és piros 4) jelzik a töltőkészülék 3 és az akkumulátor állapotát:

LED Állapot
A zöld színű LED világít behelyezett akkumulátor nélkül	A töltőkészülék üzemkész
A zöld színű LED világít Akkumulátorteljesen feltöltődött	A költszülék üzemkész
A piros színű LED világít Az akkumulátortöltés alatt van	A költszülék üzemkész

1. Vegye ki az akkumulátort 1 az akkus szerszámból.
2. Helyezze be az akkumulátort a töltőkészülékbe 3.
3. Dugja be az elektromos csatlakozót 6 egy konnektorba.
4. Amikor az akkumulátor teljesen feltöltődött: Vegye ki az akkumulátort a töltőkészülékból. Húzza ki az elektromos csatlakozót a konnektorból.

- Az akkumulátor behelyezése az akkus szerszámba

MEGJEGYZÉS

Az akkumulát 1: csak akkor helyezze be az akkus szerszámba, ha az akkus szerszámot teljes mértékben előkészítette a használatra.

☐ Tolja be az akkumulátort az akkus szerszámba a vezetősínen. Az akkumulátor a helyére kattan.

Az akkumulátor töltöttségi szintjének ellenőrzése az akkus szerszámon

MEGJEGYZÉS

A töltöttségi szint ellenőrzéséhez az akkumulátort 1 be kell helyezni az akkus szerszámba.
Az akkus szerszámon lévő töltöttségjelző mutatja az akkumulátor töltöttségi szintjét.

☐ Amikor az akkus szerszám üzemel, tartsa lenyomva a bekapcsológombot.

☐ Az akkumulátor 1 töltöttségi szintjét a megfelelő LED-lámpák kigyulladása jelzi:

LED Állapot
piros sárga zöld	Az akkumulátor teljesen fel van töltve
piros sárga Az ak	kumulátor kb. félig van töltve
piros Az akkumulátort fel kell tölteni

- Az akkumulátor kivétele az akkus szerszámból

MEGJEGYZÉS

Mielőtt az akkumulát 1 az akkus szerszámból kivenné, kapcsolja ki az akkus szerszámot.

□ Nyomja meg a kioldógombokat 2. Húzza ki az akkumulátort az akkus szerszámból.

● Tisztítás és karbantartás

Tisztítás

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.
- Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.
A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.

☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha ecsetet.

- Karbantartás

□ A termék nem igényel karbantartást.

Tárolás

☐ Hosszabb távú tárolás előtt vegye ki az akkumulátort 1 az akkus szerszámból.
☐ Hosszabb tárolási idő alatt körülbelül 3 havonta ellenőrizze az akkumulátor töltöttségi szintjét, és szükség szerint töltse fel.
□ Az akkumulátor tárolási hőmérséklete 0 °C és +45 °C között van.
☐ Tárolás alatt kerülje a túlzott hideget vagy meleget, hogy az akkumulátor teljesítménye ne romoljon.
☐ Az akkumulátort csak részleges töltöttségi állapotban tárolja. Hosszabb tárolás alatt 2 vagy 3 LED-nek kell világítania. Az akkus szerszámon lévő töltöttségjelző mutatja az akkumulátorcsomag töltöttségi szintjét.

● Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

FR + RECO

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

yezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy használt elemeket/újratölthető elemeket újra kell hasznosítani. Szolgáltassa vissza az elemeket/akkukat és/ vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Környezeti károk az elemek/akkuk hibás megsemmisítése következtében!

A megsemmisítés előtt vegye ki az elemeket/az akkumulátorcsomagot a termékből.

Az elemeket/akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket/akkukat egy közösségi gyűjtőhelyen adja le.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg.

Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 5 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 5 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket.

A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normal kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 480896_2410) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 480896_2410 beírásával juthat el az Ön termékének használati útmutatójához.

PDF ONLINE parkside-diy.com

Szerviz

HU Szerviz Magyarország

Tel.:[phone]

E mail:[e-mail]

CE

PDF ONLINE parkside-diy.com

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG13115

Version: 06/2025

IAN 480896_2410
