i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2025 júliusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

- A veszély megelőzésére szolgáló intézkedések és tiltások

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
Start	Billentyű vagy gomb
[00123456]	Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

• Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
• A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
• A javítás után végeztessen az EN 50678 szabványnak (korábban VDE 0701 szabvány) vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt!

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon!

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

- Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Diagramok

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz[15000155]	Műanyag alkatrészek meglazítására szolgáló szerszám
Szigetelt biztonsági Torx T15 csavarhúzó[15000626]	Pengehossz 125 mm, biztonsági csavarokhoz
Lapos hegyű csavarhúzó	hegy hossza max. 6 cm
Precíziós csavarhúzó készlet[00341820]	9 darab, 2 mm, 2,4 mm, 3 mm, PH0, PH00, PH1, TX6, TX8, TX9
Biztonsági Torx T20 csavarhúzó[00340764]	100°mm, biztonsági csavarokhoz

Javítás

5.1 A vízgyűjtő tartály eltávolítása

Követelmény:

A készüléket leválasztotta az áramellátásról.

5.1.1 A vízgyűjtő tartály eltávolítása

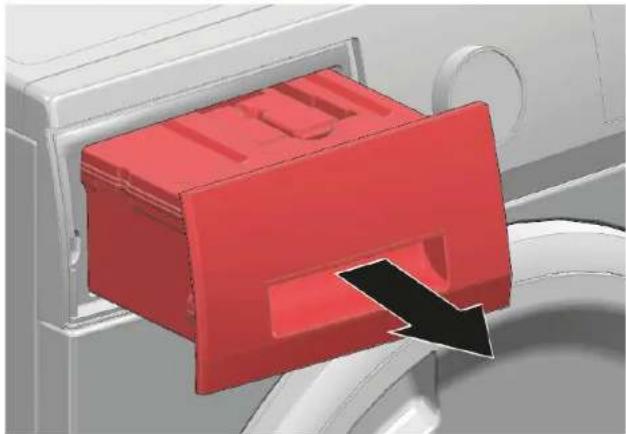

- Húzza ki a vízgyűjtő tartályt, vízszintesen tartva.

5.1.2 A vízgyüjtő tartály beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

5.2 A vízgyűjtő tartály markolatának eltávolítása

Követelmény:

A készüléket leválasztotta az áramellátásról.
Vízgyűjtő tartály eltávolítva.→349
→ "A vízgyűjtő tartály eltávolítása",349

5.2.1 A vízgyűjtő tartály markolatának eltávolítása

A vízgyűjtő tartály markolatának eltávolításához:

1. Lazítsa meg a rögzítőelemeket (1)
2. Nyomja felfelé a markolatot (2)

5.2.2 A vízgyűjtő tartály beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

5.3 A karbantartási fedél cseréje

Különleges eszközök

Lapos hegyű csavarhúzó hegy hossza max. 6 cm
Légpárna 28 cm x 13 cm x 5 cm, teherbírás: [15000642] 130 kg

Csak a SelfCleaning funkcióval rendelkező készülékekre vonatkozik.

5.3.1 A karbantartási fedél eltávolítása

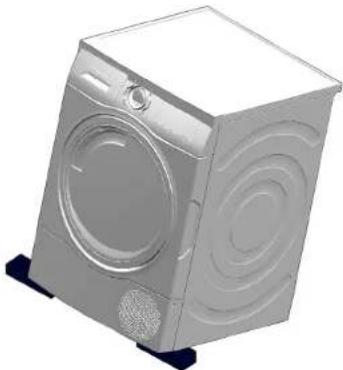

1. A légpárna segítségével emelje fel és rögzítse a készüléket, hogy szabadon és biztonságosan hozzáférhessen az elülső alsó reteszekhez és kampókhoz.

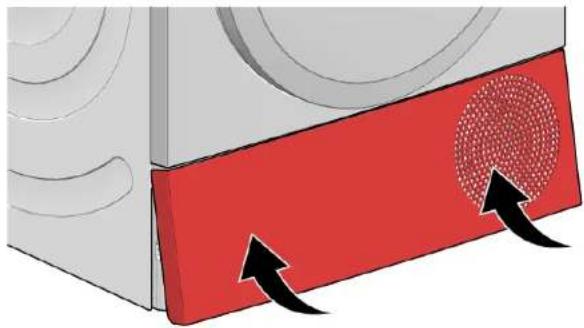

1. A lapos hegyű csavarhúzóval lazítsa meg a két reteszt (1) és az elülső fedélen található kampókat (2).

1. Távolítsa el a karbantartási fedelet.

5.3.2 A karbantartási fedél beszerelése

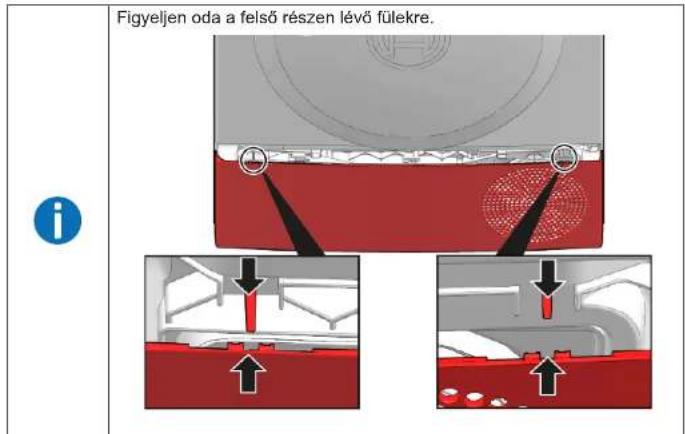

Figyeljen oda a felső részen lévő fülekre.

Javítás

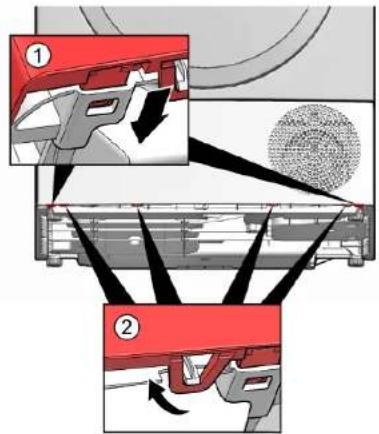

1. Emelje fel, majd a készülék alsó része felé a karbantartási fedelet.

1. Pattintsa vissza a többi reteszt (1) és kampót (2).

5.4 A szürök eltávolítása és tisztítása

5.4.1 A szöszszűrő eltávolítása és tisztítása

1. Távolítsa el a kétrészes pihefogót.

1. Szedje szét a kétrészes pihefogót.

1. Nyissa ki a két pihefogót (1), távolítsa el a pihéket, majd meleg folyóvíz alatt alaposan tisztítsa meg a két pihefogót (2).

	Ha a pihefogók megtisztítása nem oldja meg a problémát, és továbbra is megjelenik a szűrők tisztítására figyelmeztető üzenet: cserélje ki a pihefogót, mivel előfordulhat, hogy a mosószermaradványok teljesen eltömlítették a szűrőt.
	Ne tegye be a szűrőket mosogatógépbe tisztítás céljából!
	Soha ne működtesse a berendezést szöszszűrő nélkül.

5.4.2 A vízgyűjtő szűrőjének tisztítása

SelfCleaning funkcióval rendelkező készülékek.

A vízgyűjtő szűrót legalább akkor ki kell tisztítani, amikor kiúriti a vízgyűjtő tartályt. Ha huzamosabb ideig nem használta a készüléket, az újbóli üzemeltetés előtt tisztítsa ki a vízgyűjtő szűrójét.

Javítás

1. Húzza ki a vízgyűjtő tartályt.

1. Húzza ki a vízgyűjtő szűrőjét a vízgyűjtő tartályból.
2. Tisztítsa meg a vízgyűjtő szűrőjét meleg folyóvíz alatt egy puha kefével.

A készüléket kizárólag speciális körülmények mellett lehet üzemeltetni viztartályszűrő nélkül – ez függ a készülék típusától és a külső leeresztő csatlakozásától. A készülék károsodásának elkerülése érdekében kövesse a használati útmutatóban található utasításokat.

5.4.3 A habszürő eltávolítása és tisztítása

SelfCleaning funkció nélküli készülékek.

1. Nyissa ki a karbantartási nyílást.

1. Nyissa ki a szervizfedelet.

A kondenzvíz az alsó tálcában gyúlik össze, mielőtt átkerül a vízgyűjtő tartályba. Ez normal működésre utal, mivel a mosás során keletkezett nedvesség ezen a területen csapódik ki.

Húzza ki a szervizfedelet.

1. Vegye ki a habszüröt a szervizfedélböl.

1. Mossa ki a habszüröt folyó víz alatt, és nyomkodja ki belőle a nedvességet.

1. A höcserélő fedelét egy puha kefe segítségével tisztítsa meg.

	Figyelem: Gondoskodjon róla, hogy ne sérüljön meg a habszürő. Ha dur-va lerakodásokat észlel, a szüröpárnát odafigyeléssel egy porszívó se-gítségével is kitakaríthatja. Kizárólag tiszta vízzel tisztítsa; ne használjontisztítószereket.
	Gondoskodjon róla, hogy minden szennyeződést eltávolítson a tömítés-ból.

Soha ne működtesse a berendezést szöszszűrő nélkül.

Javítás

5.5 Az ajtó cseréje

Különleges eszközök

Biztonsági Torx T20 csavarhú- 100°mm, biztonsági csavarokhoz [00340764] zó

Követelmény:

Az ajtó nyitva van.

5.5.1 Az ajtó eltávolítása

1. Távolítsa el a rögzítőcsavarokat.

1. 1. Felfele emelve vegye le az ajtót (1).
2. Húzza meg hátrafele (2).

5.5.2 Az ajtó felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

5.6 Ajtózár cseréje

Különleges eszközök

Biztonsági Torx T20 csavarhú- 100°mm, biztonsági csavarokhoz [00340764] zó

Követelmény:

Az ajtó nyitva van.

5.6.1 Az ajtózár eltávolítása

1. Távolítsa el a csavarokat és az ajtózár burkolatát.

1. Távolítsa el az ajtózárat a készülékből.

5.6.2 Az ajtózár behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

5.7 Az ajtó szétszerelése (ablaküveges ajtó, 1. változat)

Különleges eszközök

Biztonsági Torx T20 csavarhú- 100°mm, biztonsági csavarokhoz [00340764] zó
Precíziós csavarhúzó készlet 9 darab, 2 mm, 2,4 mm, 3 mm, PH0, [00341820] PH00, PH1, TX6, TX8, TX9

Követelmény:

Ajtó eltávolítva.→357

5.7.1 Az ajtó szétszerelése

1. A karcolások elkerülése érdekében helyezze puha felületre az ajtót.

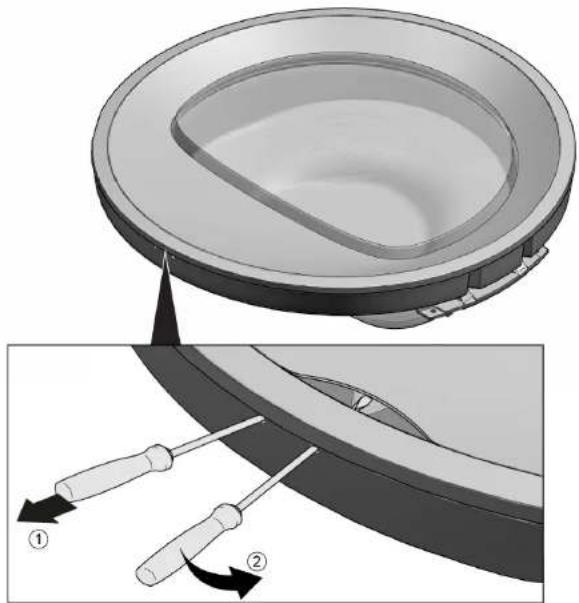

2. Helyezze be a két csavarhúzót az ajtó alsó részén található lyukakba.

3. 1. Nyomja be a bal oldali csavarhúzót a lyukba (1), hogy kinyissa a reteszt.
4. Nyomja le a jobb oldali csavarhúzót (2) a retesz kioldásához.

1. 1. Amikor a fedél részben megmozdult, vegye ki a bal oldali csavarhúzót (1), hogy ne akadályozza a fedél mozgását.

2. Forgassa el a jobb oldali csavarhúzót (2) jobbra.

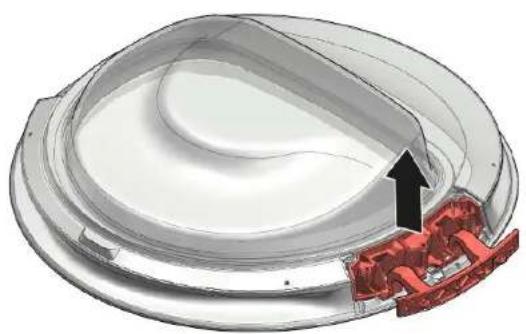

1. Fogja meg az ajtó távtartóját az alsó részen, és húzza meg a reteszek kioldásához.

1. Távolítsa el az ajtó távtartóját.

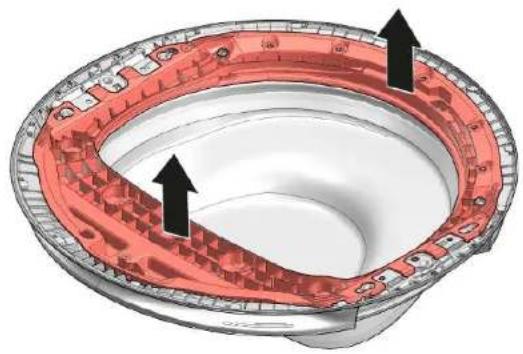

1. Távolítsa el az ajtóüveget.

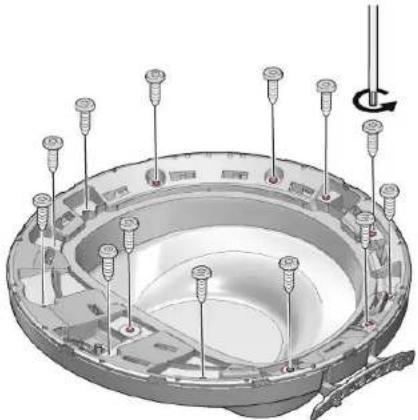

1. Távolítsa el a 13 rögzítőcsavart.

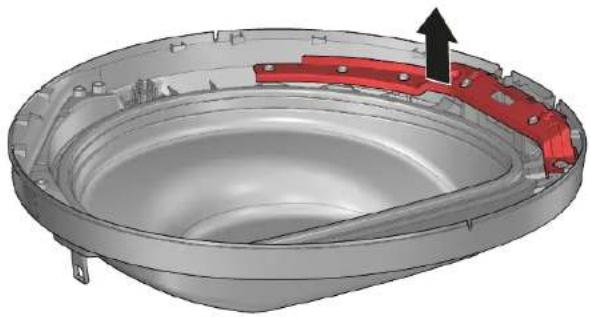

1. Távolítsa el a távtartót.

1. 1. Távolítsa el a 2 rögzítőcsavart.

2. Távolítsa el a zsanért.

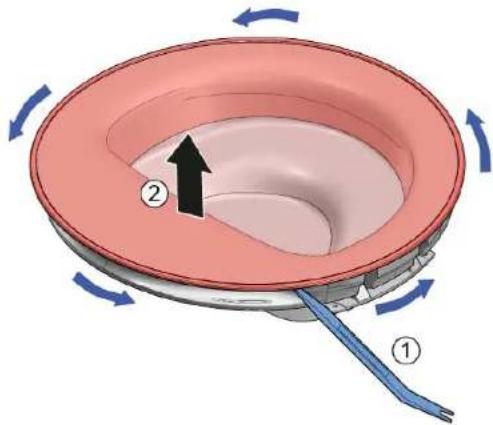

1. Az alsó résztől kezdve távolítsa el az ajtóüveget.

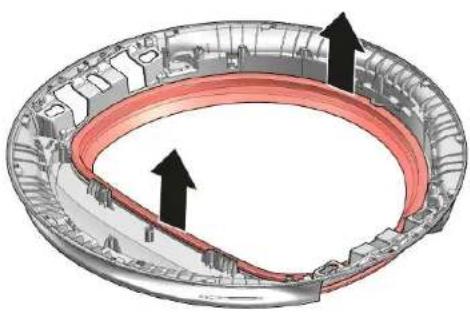

1. Távolítsa el a gumitömítést.

5.7.2 Az ajtó összeszerelése

- Az elhelyezést fordított sorrendben végezze.

	Ellenőrizze, hogy a gumitömités megfelelően legyen beszerelve.
	Az ajtóüveg beszereléseket ellenőrizze, hogy az üveg a három tartó alatt (1) helyezkedjen el, és rögzítse azt (2).

Javítás

	Ellenőrizze, hogy az ajtóüveg megfelelően legyen elhelyezve.

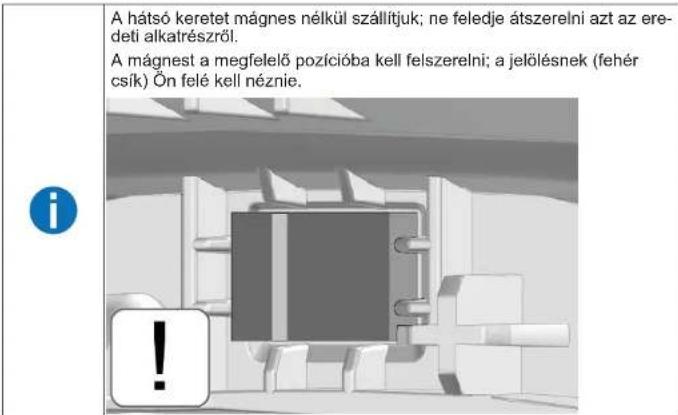

	A hátsó keretet mágnes nélkül szállítjuk; ne feledje átszerelni azt az eredeti alkatrészlól.A mágnest a megfelelő pozícióba kell felszerelni; a jelölésnek (fehér csík) Ön felé kell néznie.

	Helyezze az ajtóüveget az ajtóba, és illessze be a széleit a barázdába.

Javítás

5.8 Az ajtó szétszerelése (ablaküveges ajtó, 2. változat)

Különleges eszközök

Biztonsági Torx T20 csavarhú- 100°mm, biztonsági csavarokhoz [00340764] zó
Segédeszköz Műanyag alkatrészek meglazítására szolgáló szerszám [15000155]

Követelmény:

Ajtó eltávolítva.→357

5.8.1 Az ajtó szétszerelése

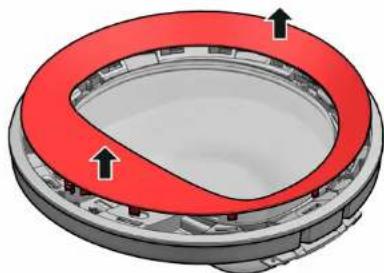

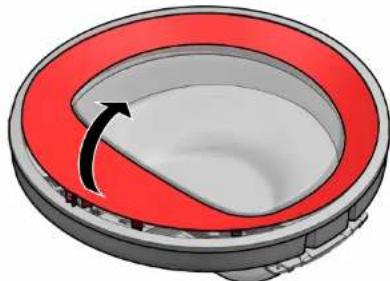

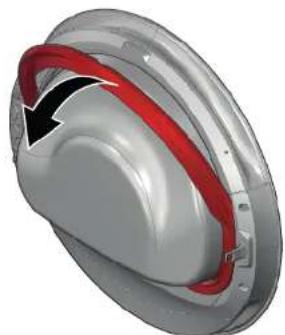

1. Forgassa el a fedelet az óramutató járásával megegyező irányba.
2. 1. Helyezze be a speciális szerszámot a nyílásba, és lazítsa meg az ajtó rete- szeit.
3. Távolítsa el a fedelet.

1. Távolítson el 2 csavart a zsanérból és 2 csavart az ajtó kampójából.

1. Távolítsa el az ajtó burkolatát és az ajtó kampóját. 5. Távolltson el 3 csavart az ajtó zsanérjából.

1. Távolítsa el az ajtózsanért. 7. Távolítsa el a 12 rögzítőcsavart.

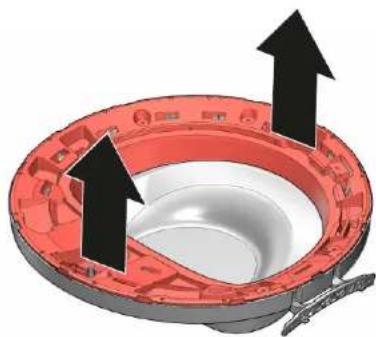

1. Távolítsa el a tartóvázat. 9. Távolítsa el az ajtóüveget.

1. Távolítsa el a gumitömítést.

5.8.2 Az ajtó összeszerelése

- Az elhelyezést fordított sorrendben végezze.

	Ellenőrizze, hogy a gumitömités megfelelően legyen elhelyezve.
	Ellenőrizze, hogy az ajtóüveg megfelelően legyen beszerelve.

Javítás

A hátsó keretet mágnes nélkül szállítjuk; ne feledje átszerelni azt az ere- deti alkatrésztól. A mágnest a megfelelő pozícióba kell felszerelni; a jelölésnek (fehér csík) Ön felé kell néznie.

Javítás

5.9 Az ajtó szétszerelése (ablaküveg nélküli ajtó)

Követelmény:

Az ajtó nyitva van.

5.9.1 Az ajtó szétszerelése

1. 1. Fogja meg a fedelet két kézzel (1).

2. Forgassa el a fedelet az óramutató járásával megegyező irányba (2).

1. Húzza elöre az elülső fedelet.

2. Távolítsa el a négy csavart.

1. Távolítsa el az ajtózsanért.

1. Húzza meg a gumitömítést.

5.9.2 Az ajtó összeszerelése

1. Az elhelyezést fordított sorrendben végezze.

2.

Figyeljen oda a tömítés felső részén lévő pozíciójelző lapra.

Nyomja be a gumitömítést a barázdába.

1. Helyezze fel a rögzítőgyűrűt az ajtóra, és forgassa el az óramutató járásával ellen-tétes irányba.

Javítás

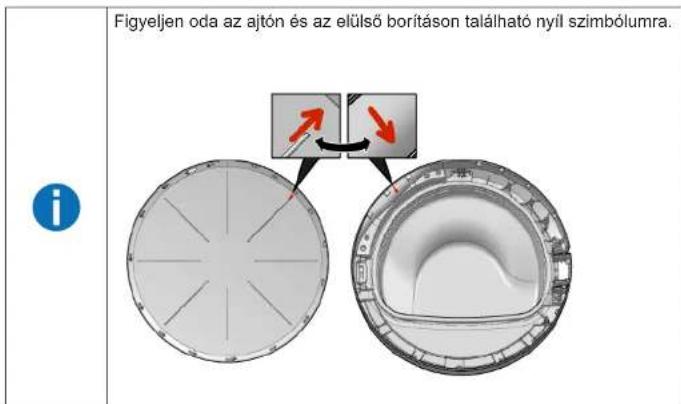

Figyeljen oda az ajtón és az elülső borításon található nyíl szimbólumra.
