Reparatur Hinweise -

Zu diesem Dokument 282

1.1 Wichtige Hinweise: 282
1.1.1 Zweck 282

1.2 Zeichenerklärung.... 282

1.2.1 Gefahrenstufen.... 282

1.2.2 Gefahrensymbole 282

1.2.3 Struktur der Warnhinweise.... 283

1.2.4 Allgemeine Symbole 283

Sicherheit...... 284

2.1 Allgemeine Sicherheitshinweise 284

2.1.1 Alle Hausgeräte 284

Diagramme 285

Werkzeuge und Hilfsmittel.... 286

Instandsetzen 287

5.1 Kondenswasserbehälter entfernen 287

5.1.1 Kondenswasserbehälter entfernen.... 287

5.1.2 Kondenswasserbehälter einsetzen 287

5.2 Kondenswasserbehälter-Griff entfernen 288

5.2.1 Kondenswasserbehälter-Griff entfernen.... 288

5.2.2 Kondenswasserbehälter einsetzen.... 288

5.3 Austauschen der Wartungsabdeckung 289

5.3.1 Ausbauen der Wartungsabdeckung 289

5.3.2 Einbauen der Wartungsabdeckung 290

5.4 Filter entfernen und reinigen 292

5.4.1 Flusensieb entfernen und reinigen 292

5.4.2 Reinigen des Kondensatfilters 292

5.4.3 Schaumfilter entfernen und reinigen 293

5.5 Austauschen der Tür 295

5.5.1 Tür ausbauen 295

5.5.2 Tür einbauen 295

5.6 Austauschen der Türverriegelung Türverriegelung tauschen.... 296

5.6.1 Türverriegelung demontieren 296

5.6.2 Türverriegelung montieren 296

5.7 Tür demontieren (mit Glasfenster - Variante 1) 297

5.7.1 Demontieren der Tür 297

5.7.2 Montieren der Tür.... 301

5.8 Tür demontieren (mit Glasfenster - Variante 2) 303

5.8.1 Demontieren der Tür.... 303

5.8.2 Montieren der Tür.... 307

5.9 Tür demontieren (ohne Glasfenster).... 309

5.9.1 Tür demontieren.... 309

5.9.2 Tür montieren.... 310

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (Stand 07/2025). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

- Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen Tipps (Text und/oder Grafik)
	Kennzeichnung eines einfachen Tipps (nur Text)

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einem Videotutorial
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start	Kennzeichnung einer Taste oder Schaltfläche
[00123456]	Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Texts/Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach DIN EN 50678 (ehemals VDE 0701) oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, auf keinen Fall berühren.

Diagramme

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Isolierter Schraubendreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubendreher	Klinge Länge max. 6 cm
Präzisions-Schraubendreher-Satz [00341820]	9 Teile, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift

Instandsetzen

5.1 Kondenswasserbehälter entfernen

Voraussetzung:

Das Gerät ist von der Stromversorgung getrennt.

5.1.1 Kondenswasserbehälter entfernen

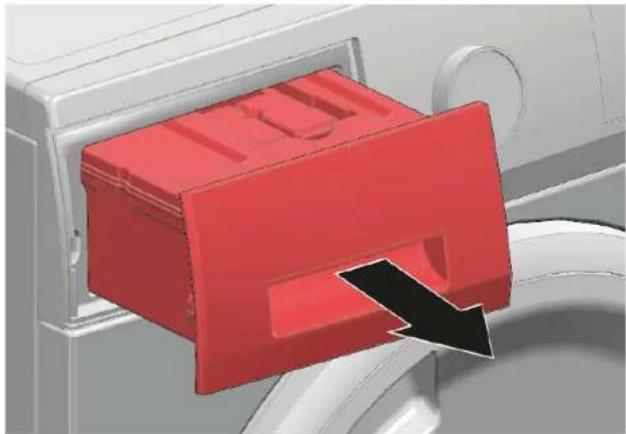

- Den Kondensatbehälter herausziehen und dabei waagerecht halten.

5.1.2 Kondenswasserbehälter einsetzen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

5.2 Kondenswasserbehälter-Griff entfernen

Voraussetzung:

Das Gerät ist von der Stromversorgung getrennt.
Der Kondenswasserbehälter ist entfernt.→ Seite 287
→ "Kondenswasserbehälter entfernen", Seite 287

5.2.1 Kondenswasserbehälter-Griff entfernen

Um den Kondenswasserbehälter-Griff zu entfernen, wie folgt vorgehen:
1. Die Rastelemente lösen (1).
2. Den Griff noch oben schieben (2).

5.2.2 Kondenswasserbehälter einsetzen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

5.3 Austauschen der Wartungsabdeckung

Vorgeschlagene Hilfsmittel:

Schlitzschraubendreher Klinge Länge max. 6 cm
Aufblasbares Luftkissen 28 cm x 13 cm x 5 cm, kann ein Gewicht von 130 kg tragen [15000642]

Nur für Geräte mit SelfCleaning-Funktion.

5.3.1 Ausbauen der Wartungsabdeckung

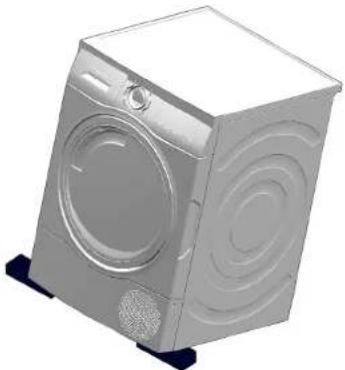

1. Das Gerät mit einem Airbag anheben und fixieren, um freien und sicheren Zugang zu den vorderen unteren Verriegelungen und Haken zu erhalten.

1. Beide Verriegelungen (1) lösen und die Haken am Frontdeckel (2) mit einem Schlitzschraubendreher aushaken.

1. Die Wartungsabdeckung entfernen.


5.3.2 Einbauen der Wartungsabdeckung

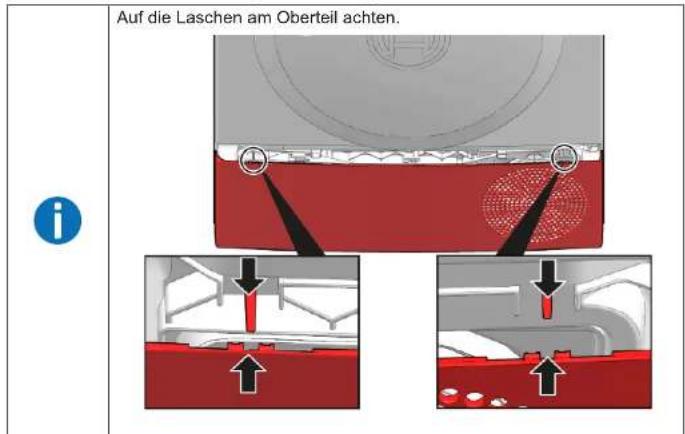

Auf die Laschen am Oberteil achten.

Instandsetzen

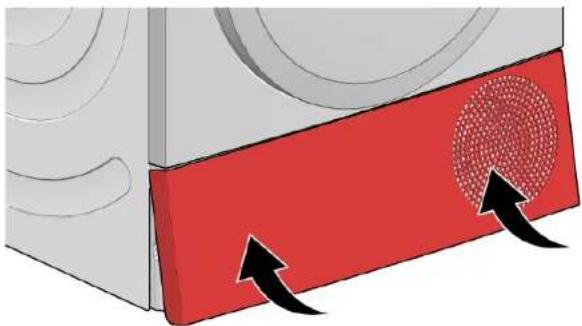

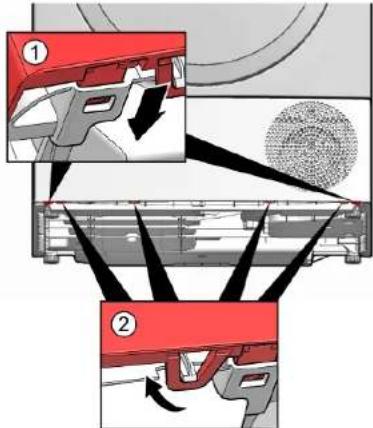

1. Die Wartungsabdeckung nach oben schieben und dann in Richtung Geräteunterseite drücken.

1. Die verbleibenden Verriegelungen (1) und Haken (2) befestigen.

5.4 Filter entfernen und reinigen

5.4.1 Flusensieb entfernen und reinigen

1. Das zweiteilige Flusensieb entfernen.

1. Das zweiteilige Flusensieb trennen.

1. Die beiden Flusensiebe öffnen (1), die Flusen entfernen und die beiden Flusensiebe gründlich unter fließend warmem Wasser reinigen (2).

	Wenn das Problem nicht durch Filterreinigung behoben werden kann und die Meldung "Filter reinigen" weiterhin angezeigt wird, das Flusensieb austauschen, da es möglicherweise dauerhaft durch Waschmittelreste blockiert ist.
	Filter/Siebe dürfen nicht im Geschirrspüler gereinigt werden!
	Das Gerät auf keinen Fall ohne Flusensieb betreiben.

5.4.2 Reinigen des Kondensatfilters

Geräte mit SelfCleaning-Funktion.

Der Kondensatfilter sollte mindestens bei jeder Entleerung des Kondenswasserbehälters gereinigt werden. Wenn das Gerät längere Zeit nicht in Betrieb genommen wurde, vor der Inbetriebnahme den Kondensatfilter reinigen.

Instandsetzen

1. Den Kondenswasserbehälter herausziehen.

1. Den Kondensatfilter aus dem Kondenswasserbehälter herausziehen.
2. Den Kondensatfilter unter fließend warmem Wasser mit einer weichen Bürste reinigen.

Das Gerät darf nur unter besonderen Bedingungen abhängig vom Gerätetyp und vom Anschluss des externen Ablaufs ohne Kondensatfilter betrieben werden. Die Anweisungen im Benutzerhandbuch befolgen, um Geräteschäden zu vermeiden.

5.4.3 Schaumfilter entfernen und reinigen

Geräte ohne SelfCleaning-Funktion.

1. Die Wartungsklappe öffnen.

1. Die Wartungsabdeckung entriegeln.

Vor dem Umpumpen in den Kondenswasserbehälter wird das Wasser in der Bodenwanne gesammelt. Das ist ein normales Funktionsprinzip, da die Wäschefeuchtigkeit in diesem Bereich kondensiert.

Die Wartungsabdeckung herausziehen.

1. Den Schaumfilter aus der Wartungsabdeckung entnehmen.

1. Den Schaumfilter unter fließendem Wasser reinigen und ausdrücken.

1. Die Wärmetauscherabdeckung mit einer weichen Bürste reinigen.

	Darauf achten, dass der Schaumfilter nicht beschädigt wird. Bei starken Ablagerungen kann die Filtermatte vorsichtig mit einem Staubsauger gereinigt werden. Ausschließlich klares Wasser verwenden, keine Reinigungsmittel.
	Alle Verunreinigungen von der Dichtung entfernen.

Das Gerät auf keinen Fall ohne Flusensieb betreiben.

Instandsetzen

5.5 Austauschen der Tür

Vorgeschlagene Hilfsmittel:

Schraubendreher Torx T20 mit 100 mm, für Schrauben mit Sicher- Bohrung heitsstift [00340764]

Voraussetzung:

√ Die Tür ist geöffnet.

5.5.1 Tür ausbauen

1. Die Schrauben entfernen.

1. 1. Die Tür durch Anheben (1) entfernen.
2. Anschließend zurückziehen (2).

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

5.6 Austauschen der Türverriegelung Türverriegelung tauschen

Vorgeschlagene Hilfsmittel:

Schraubendreher Torx T20 mit 100 mm, für Schrauben mit Sicher-Bohrung heitsstift [00340764]

Voraussetzung:

√ Die Tür ist geöffnet.

5.6.1 Türverriegelung demontieren

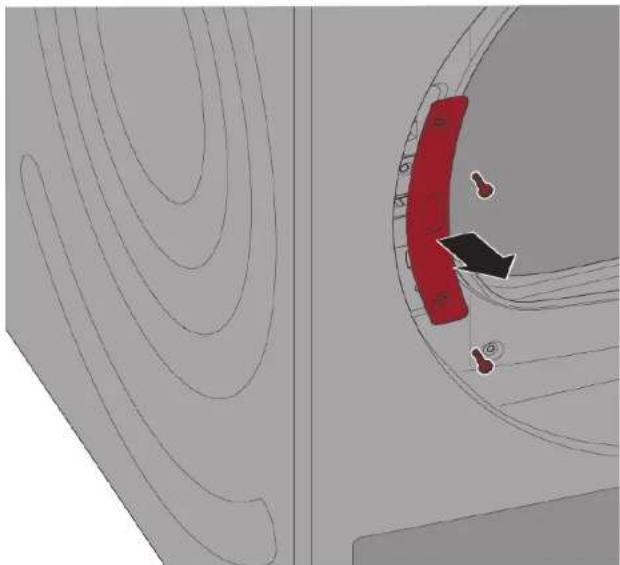

1. Die Schrauben und die Türschlossabdeckung entfernen.

1. Das Türschloss aus dem Gerät entfernen.

5.6.2 Türverriegelung montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

5.7 Tür demontieren (mit Glasfenster - Variante 1)

Vorgeschlagene Hilfsmittel:

Schraubendreher Torx T20 mit 100 mm, für Schrauben mit Sicher- Bohrung heitsstift [00340764]
Präzisions-Schraubendreher-Satz 9 Teile, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9 [00341820]

Voraussetzung:

√ Die Tür ist entfernt.→ Seite 295

5.7.1 Demontieren der Tür

1. Die Tür auf einer weichen Oberfläche ablegen, um Kratzer zu vermeiden.

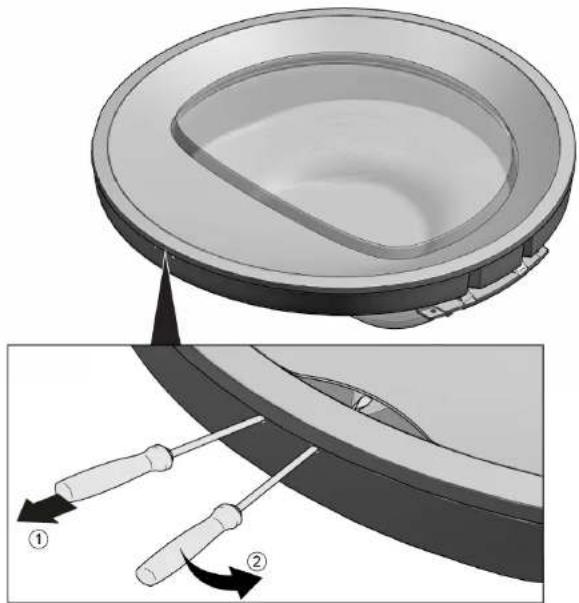

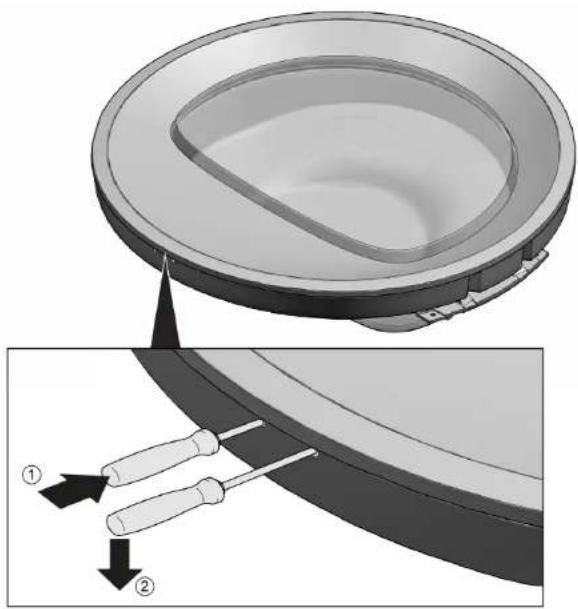

2. Zwei Schraubendreher in die Öffnungen an der Türunterkante einschieben.

3. 1. Den linken Schraubendreher in die Öffnung (1) schieben, um die Verriegelung zu lösen.
4. Den rechten Schraubendreher nach unten drücken (2), um die Verriegelung zu lockern.

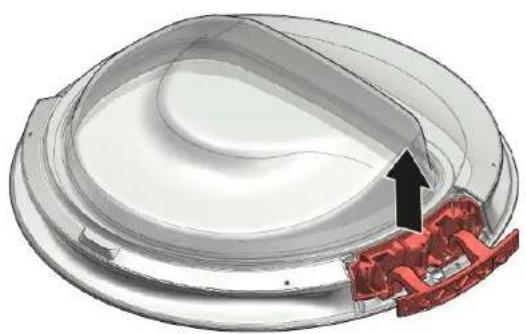

1. 1. Den linken Schraubendreher (1) entfernen, während die Abdeckung teilweise nach oben geschoben wird, um die Abdeckung nicht zu blockieren.
2. Den rechten Schraubendreher (2) nach rechts drehen.

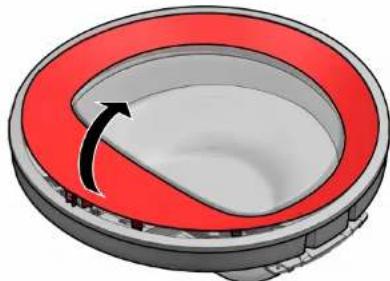

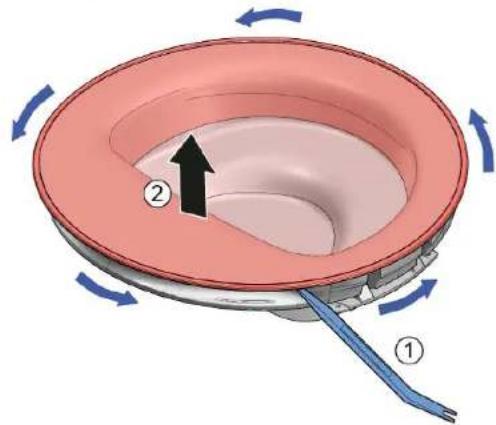

1. Den Türabstandshalter an der Unterkante anfassen und daran ziehen, um die Verriegelungen zu lösen.

1. Den Türabstandshalter entfernen.

1. Das Türglas entfernen.

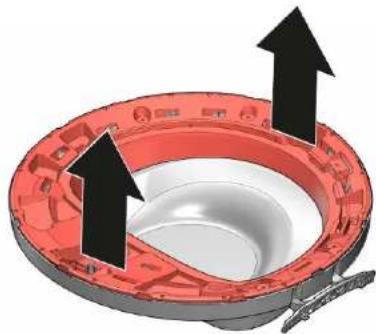

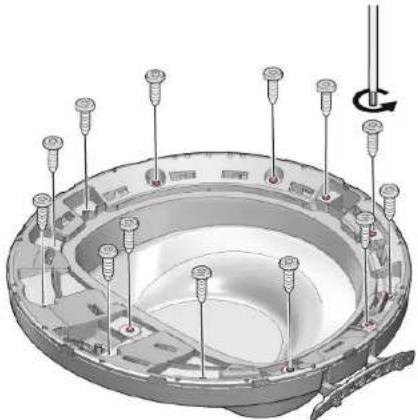

1. Die 13 Schrauben entfernen.

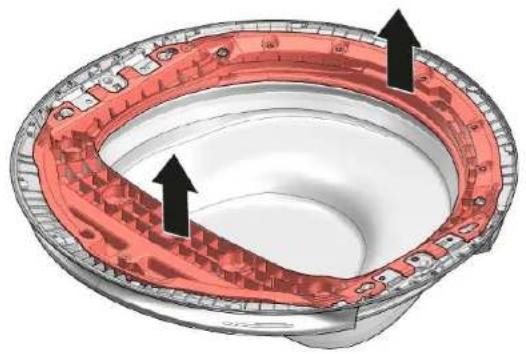

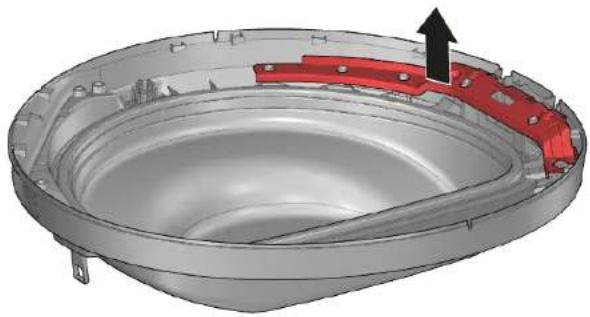

1. Den Abstandshalter entfernen.

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Seite 299 von 745

Instandsetzen

1. 1. Die 2 Schrauben entfernen.

2. Das Scharnier entfernen.

1. Das Türglas an der Unterkante beginnend entfernen.

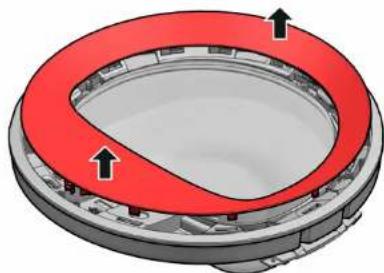

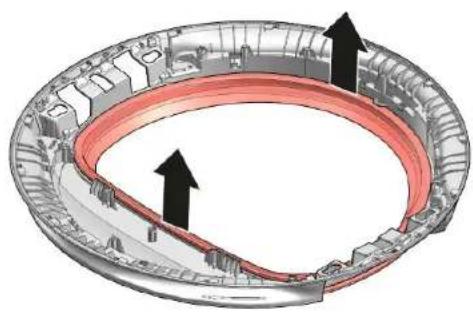

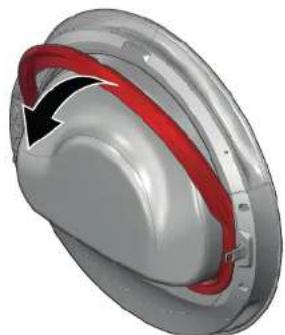

1. Die Türdichtung entfernen.

5.7.2 Montieren der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

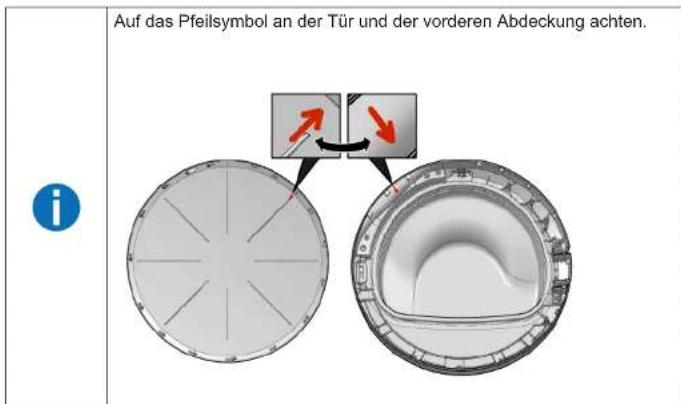

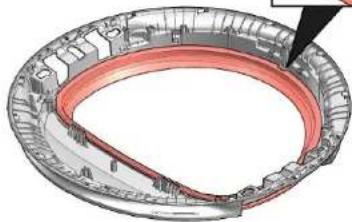

	Auf die ordnungsgemäße Montage der Dichtung achten.

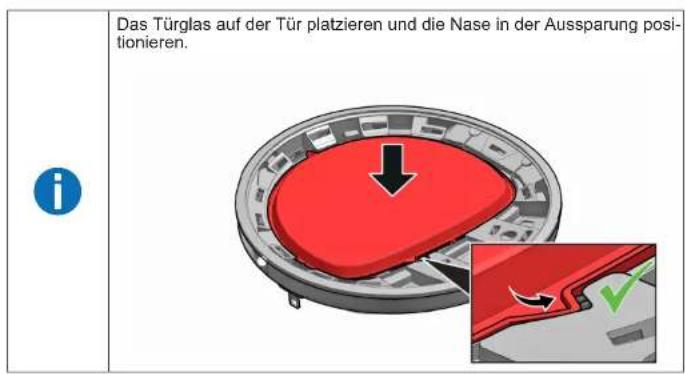

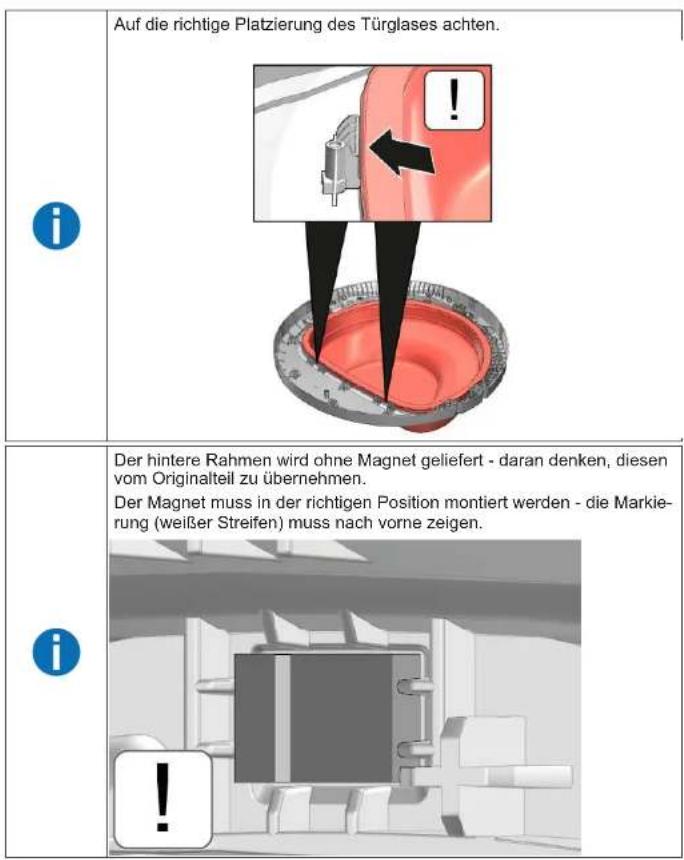

	Bei der Montage des Türglases darauf achten, dass das Glas unter den drei Haltern (1) platziert und befestigt wird (2).

Instandsetzen

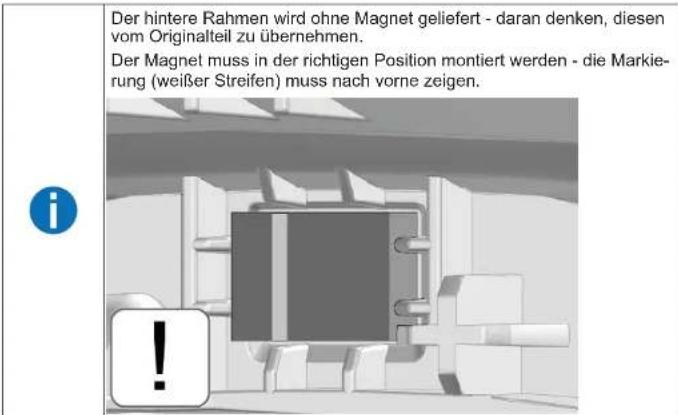

Auf die richtige Platzierung des Türglases achten. Der hintere Rahmen wird ohne Magnet geliefert - daran denken, diesen vom Originalteil zu übernehmen. Der Magnet muss in der richtigen Position montiert werden - die Markie- rung (weißer Streifen) muss nach vorne zeigen.

Das Türglas auf der Tür platzieren und die Nase in der Aussparung positionieren.

Instandsetzen

5.8 Tür demontieren (mit Glasfenster - Variante 2)

Vorgeschlagene Hilfsmittel:

Schraubendreher Torx T20 mit 100 mm, für Schrauben mit Sicher- Bohrung heitsstift [00340764]
Hilfswerkzeug Montagekeil zum Ausrasten von Plastikteilen [15000155]

Voraussetzung:

√ Die Tür ist entfernt.→ Seite 295

5.8.1 Demontieren der Tür

1. Die Abdeckung im Uhrzeigersinn drehen.
2. 1. Das Spezialwerkzeug einsetzen und die Verriegelungen rund um die Tür lösen.
3. Die Abdeckung entfernen.

1. Die 2 Schrauben vom Scharnier und die 2 Schrauben vom Türhaken entfernen.

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Seite 303 von 745

Instandsetzen

1. Die Scharnierabdeckung und den Türhaken abnehmen. 5. Die 3 Schrauben vom Türscharnier entfernen.

1. Das Türscharnier entfernen. 7. Die 12 Schrauben entfernen.

1. Den Verstärkungsrahmen entfernen. 9. Das Türglas entfernen.

1. Die Türdichtung entfernen.

5.8.2 Montieren der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

	Auf die richtige Platzierung der Türdichtung achten.
	Auf die ordnungsgemäße Montage des Türglases achten.

Instandsetzen

Der hintere Rahmen wird ohne Magnet geliefert - daran denken, diesen vom Originalteil zu übernehmen. Der Magnet muss in der richtigen Position montiert werden - die Markierung (weißer Streifen) muss nach vorne zeigen.

Instandsetzen

5.9 Tür demontieren (ohne Glasfenster)

Voraussetzung:

√ Die Tür ist geöffnet.

5.9.1 Tür demontieren

1. 1. Die Abdeckung mit beiden Händen halten (1).

2. Die Abdeckung im Uhrzeigersinn drehen (2).

1. Die vordere Abdeckung nach vorn ziehen.

2. Die vier Schrauben entfernen.

1. Das Türscharnier entfernen.

1. Die Türdichtung abziehen.

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Seite 310 von 745

5.9.2 Tür montieren

1. Der Einbau erfolgt in umgekehrter Reihenfolge.

2.

Auf den Positionierungsstift am oberen Teil der Dichtung achten.

Die Türdichtung in die Aussparung drücken.

1. Den Designring an der Tür anbringen und gegen den Uhrzeigersinn drehen.

Instandsetzen

Auf das Pfeilsymbol an der Tür und der vorderen Abdeckung achten.

2025-07-09_8001350416 Copyright: BSH Hausgeräte GmbH Oldal 361 ettöl: 745

Javítás

2025-07-09_8001350416 Copyright: BSH Hausgeräte GmbH Oldal 372 ettöl: 745

2025-07-09_8001350416 Diritti d'autore di BSH Hausgeräte GmbH Pagina 392 di 745

Riparazione

2025-07-09_8001350416 Diritti d'autore di BSH Hausgeräte GmbH Pagina 403 di 745

2025-07-09_8001350416 Autortiesibas BSH Hausgeräte GmbH Lappuse 423 no 745

Remonts

1. 1. Iznemiet 2 skrüves.
2. Nonemiet enği.

2025-07-09_8001350416 Autortiesibas BSH Hausgeräte GmbH Lappuse 434 no 745

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Strona 500 z 745

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Strona 516 z 745

Naprawy

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Strona 527 z 745

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Página 547 de 745

Reparação

1. 1. Remova 2 parafusos.
2. Remova a dobradiça.

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Página 551 de 745

Reparação

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Página 558 de 745

5.9.2 Montar a porta

2025-07-09_8001350416 Copyright BSH Hausgeräte GmbH Pagina 578 de la 745

Repararea

2025-07-09_8001350416 Copyright BSH Hausgeräte GmbH Pagina 589 de la 745

5.9.2 Asamblarea uşii

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Página 671 de 745

Reparación

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Página 682 de 745

5.9.2 Montar la puerta

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Sayfa 717 / 745

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Sayfa 733 / 745

Onarim

2025-07-09_8001350416 Copyright by BSH Hausgeräte GmbH Sayfa 744 / 745
