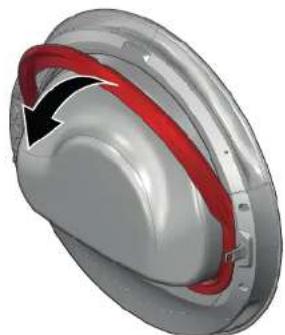

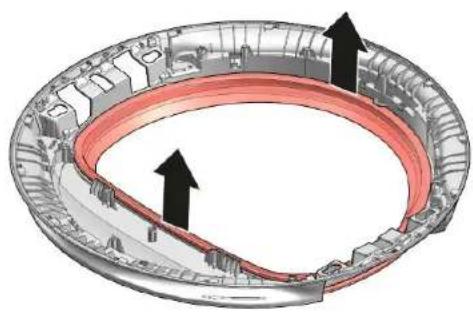

5.4.1 Ebemefiltri eemaldamine ja puhastamine

1. Eemaldage uksetihend.

1. Eemaldage uksetihend.

1. Tömmake uksetihendit.

Lükake uksetihend soonde.

1.1 Tärkeitä tietoja.... 220

1.1.1 Tarkoitus 220

1.2 Symboleiden merkitys.... 220

1.2.1 Vaaratasot.... 220

1.2.2 Varoitusmerkit.... 220

1.2.3 Varoitusten rakenne 22

1.2.4 Yleiset symbolit.... 221

Turvallisuus.... 222

2.1 Yleiset turvallisuusohjeet.... 222

2.1.1 Kaikki kotitalouskoneet.... 222

Kaaviot 223

Työkalut ja apuvälineet.... 224

Korjaus 225

5.1 Kondenssivesisäilion poistaminen 225

5.1.1 Kondenssivesisäilion poistaminen.... 225

5.1.2 Kondenssivesisäilion asentaminen 225

5.2 Kondenssivesisäiliön kahvan poistaminen.... 226

5.2.1 Kondenssivesisäiliön kahvan poistaminen 226

5.2.2 Kondenssivesisäilion asentaminen.... 226

5.3 Huoltokannen vaihtaminen.... 227

5.3.1 Huoltokannen poistaminen 227

5.3.2 Huoltokannen asentaminen 228

5.4 Suodatinten poistaminen ja puhdistaminen 230

5.4.1 Nukkasuodattimen poistaminen ja puhdistaminen 230

5.4.2 Kondenssiveden suodattimen puhdistaminen 230

5.4.3 Vaahtosuodattimen poistaminen ja puhdistaminen.... 231

5.5 Luukun vaihtaminen.... 233

5.5.1 Luukun poistaminen 233

5.5.2 Luukun asennus 233

5.6 Luukun lukitsimen vaihtaminen.... 234

5.6.1 Luukun lukitsimen poistaminen 234

5.6.2 Luukun lukitsimen asennus 234

5.7 Luukun purkaminen osiin (lasi-ikkuna - malli 1) 235

5.7.1 Luukun purkaminen osiin 235

5.7.2 Luukun kokoaminen.... 239

5.8 Luukun purkaminen osiin (lasi-ikkuna - malli 2) 241

5.8.1 Luukun purkaminen osiin 241

5.8.2 Luukun kokoaminen.... 245

5.9 Luukun purkaminen osiin (ilman lasi-ikkunaa).... 247

5.9.1 Luukun purkaminen osiin 247

5.9.2 Luukun kokoaminen.... 248

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 07/2025) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

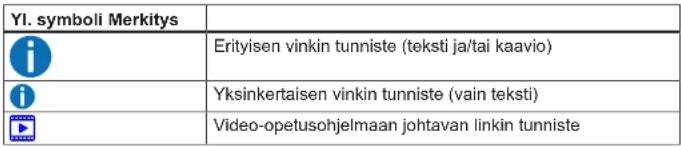

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon tunniste (jos ..., sitten ...)
	Tuloksen tunniste
Start	Näppäimen tai painikkeen tunniste
[00123456]	Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

• Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
  ■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
• Pyydä korjauksen jälkeen suorittamaan EN 50678 (aiemmin VDE 0701) -standardin tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESD) vaurioitumisen riski!

- Älä koske moduuleihin liitännät ja johdinreitit mukaan luettuna.

Kaaviot

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Lisätyökalu[15000155]	Työkalu, jota käytetään muoviosien irrottamiseen
Eristetty Torx T15 -ruuvimeisseli, reiällinen[15000626]	Terän pituus 125 mm, ruuveille lukituksella
Litteäkärkinen ruuvimeisseli	Terän pituus enint. 6 cm
Tarkkuusruuvimeiss elisarja[00341820]	9 kappaletta, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Torx T20 -ruuvimeisseli, reiällinen[00340764]	100 mm, ruuveille lukituksella

Korjaus

5.1 Kondenssivesisäilion poistaminen

Vaatimus:

Laite on erotettu virransyötöstä.

5.1.1 Kondenssivesisäilion poistaminen

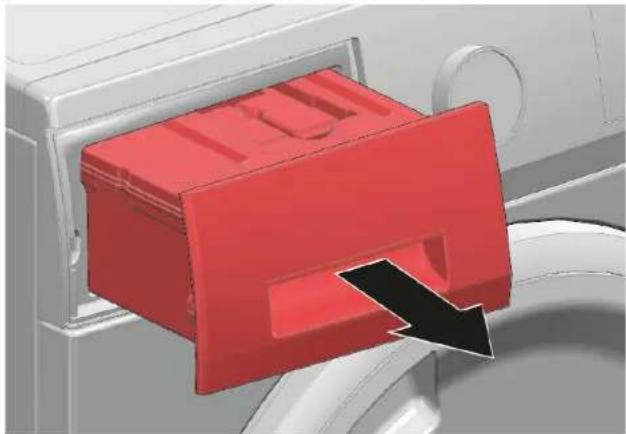

▶ Vedä kondenssivesisäiliö pois paikaltaan, älä kallista sitä.

5.1.2 Kondenssivesisäiliön asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

5.2 Kondenssivesisäiliön kahvan poistaminen

Vaatimus:

Laite on erotettu virransyötöstä.
Kondenssivesisäiliö poistettu.→225
→ "Kondenssivesisäilion poistaminen".225

5.2.1 Kondenssivesisäilion kahvan poistaminen

Kondenssivesisäilion kahvan poistamista varten:

1. Vapauta lukitusosat (1)
2. Paina kahvaa yläsuuntaan (2)

5.2.2 Kondenssivesisäilion asentaminen

- Asenna vastakkaisessa järjestyksessä.

Korjaus

5.3 Huoltokannen vaihtaminen

Erikoistyökalut:

Litteäkärkinen ruuvimeisseli Terän pituus enint. 6 cm

Pumppukiila 28 cm x 13 cm x 5 cm, kestää 130 kg:n painon [15000642]

Koskee vain SelfCleaning-toiminnolla varustettuja laitteita.

5.3.1 Huoltokannen poistaminen

1. Käytä apuna ilmatyynyä laitteen nostamiseen ja kiinnittämiseen, jotta pääset hyvin ja turvallisesti käsiksi etuosan alaosassa oleviin salpoihin ja koukkuihin.

1. Vapauta kumpikin salpa (1) ja vapauta koukut etukannessa (2) litteän ruuvimeisselin avulla.

5.3.2 Huoltokannen asentaminen

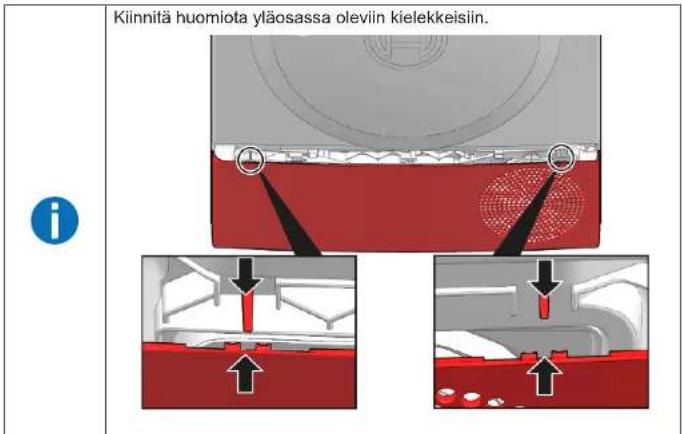

Kiinnitä huomiota yläosassa oleviin kielekkeisiin.

Korjaus

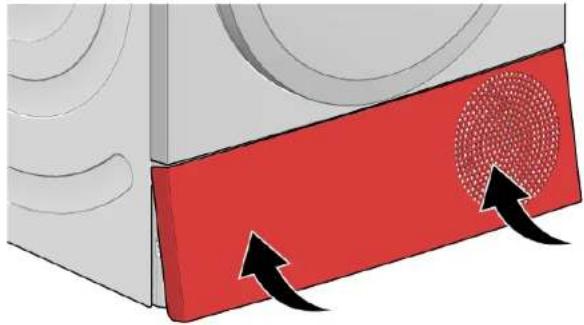

1. Siirrä huoltokantta ylös ja laitteen alaosaa kohti. 2. Kiinnitä loput salvat (1) ja koukut (2).

5.4 Suodatinten poistaminen ja puhdistaminen

5.4.1 Nukkasuodattimen poistaminen ja puhdistaminen

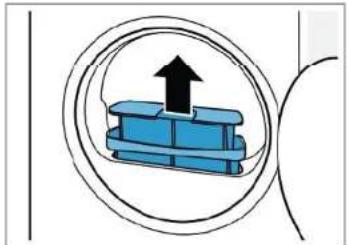

1. Poista kaksiosainen nukkasihti.

1. Erota kaksiosainen nukkasihti.

1. Avaa kaksi nukkasihtiä (1), poista nukka ja puhdista kumpikin nukkasihti huolellisesti lämpimän, juoksevan veden alla (2).

	Jos sihtien puhdistaminen ei ratkaise ongelmaa ja viesti sihtien puhdistamisen tarpeesta tulee edelleenkin – vaihda nukkasihti, koska pesuainejäämät ovat saattaneet tukkia sen kokonaan.
	Älä pese sihtejä astianpesukoneessa!
	Älä koskaan käytä laitetta ilman nukkasihtiä.

5.4.2 Kondenssiveden suodattimen puhdistaminen

SelfCleaning-toiminnolla varustetut laitteet.

Kondenssiveden suodatin pitäisi puhdistaa vähintään aina jokaisen kondenssivesisäiliön tyhjentämisen yhteydessä. Jos laitteen edellisestä käytöstä on kulumut jonkin aikaa, puhdista kondenssivesisuodatin ennen käyttöä.

Korjaus

1. Vedä kondenssivesisäiliö pois paikaltaan.

1. Vedä kondenssivesisuodatin ulos kondenssivesisäiliöstä.
2. Puhdista kondenssivesisuodatin lämpimän juoksevan veden alla pehmeällä harjalla.

Laitetta saa käyttää ilman kondenssivesisuodatinta vain tietyin edellytyksin - laitteen tyypistä ja ulkoisesta tyhjennyksestä riippuen. Noudata käyttöohjeessa annettuja ohjeita välttääksesi laitteen vauriot.

5.4.3 Vaahtosuodattimen poistaminen ja puhdistaminen

Laitteet, joissa ei ole SelfCleaning-toimintoa.

1. Avaa huoltoluukku.

1. Avaa huoltokannen lukitus.

Kondenssivesi keräytyy pohja-altaaseen ennen sen kuljettamista kondenssivesisäiliöön. Kyseessä on normaali toimintaperiaate, koska kosteus pyykistä kondensoituu tällä alueelle.

Vedä huoltokansi ulos.

1. Ota vaahtosuodatin ulos huoltokannesta.

1. Pese vahtosuodatin juoksevan veden alla ja purista se kuivaksi.

1. Puhdista lämmönvaihtimen kansi pehmeällä harjalla.

	Huomaa: Varo vaurioittamasta vaahtosuodatinta. Jos havaitset paksuja kasautumia, voit puhdistaa suodatinmaton varovasti pölynimurilla. Käytä vain puhdasta vettä; älä käytä puhdistustuotteita.
	Varmista, että poistat tiivisteestä kaiken lian.

Älä koskaan käytä laitetta ilman nukkasihtiä.

Korjaus

5.5 Luukun vaihtaminen

Erikoistyökalut:

Torx T20 -ruuvimeisseli, reiällinen

100 mm, ruuveille lukituksella [00340764]

Vaatimus:

Luukku avattu.

5.5.1 Luukun poistaminen

1. Poista ruuvit.

1. 1. Poista ovi nostamalla (1).
2. Vedä taaksepäin (2).

5.5.2 Luukun asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

5.6 Luukun lukitsimen vaihtaminen

Erikoistyökalut:

Torx T20 -ruuvimeisseli, reiällinen

100 mm, ruuveille lukituksella [00340764]

Vaatimus:

Luukku on avattu.

5.6.1 Luukun lukitsimen poistaminen

1. Poista ruuvit ja poista luukun lukitsimen suojus.

5.6.2 Luukun lukitsimen asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

5.7 Luukun purkaminen osiin (lasi-ikkuna - malli 1)

Erikoistyökalut:

Torx T20 -ruuvimeisseli, 100 mm, ruuveille lukituksella [00340764] reiällinen
Tarkkuusruuvimeisselisarja 9 kappaletta, 2,0 mm, 2,4 mm, [00341820] 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9

Vaatimus:

Luukku poistettu.→233

5.7.1 Luukun purkaminen osiin

1. Aseta luukku pehmeälle alustalle naarmujen välttämiseksi.

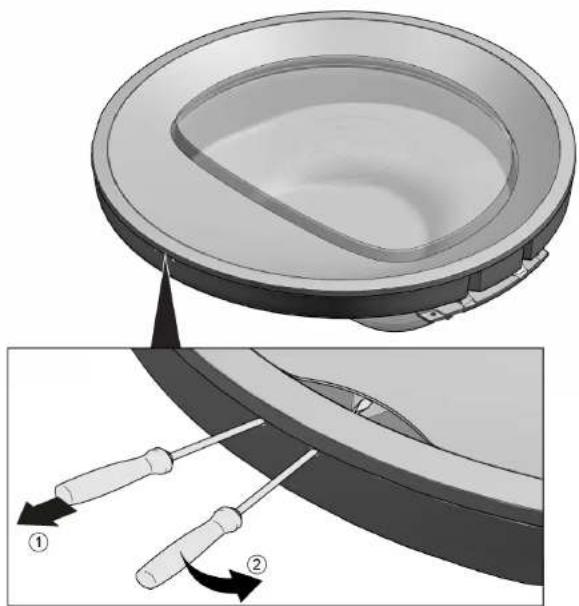

2. Aseta kumpikin ruuvimeisseli reikiin luukun alareunassa.

3. 1. Työnnä vasen ruuvimeisseli reikään (1) salvan vapauttamiseksi.
4. Työnnä oikea ruuvimeisseli alas (2) lukitsimen avaamiseksi.

1. 1. Kun kansi on siirretty osittain ylös, poista vasen ruuvimeisseli (1), jotta kansi ei jää jumiin.

2. Pyöritä oikeaa ruuvimeisseliä (2) oikealle puolelle.

1. Tartu kiinni luukun välikkeestä alareunassa ja vedä lukitsimien vapauttamiseksi.

2025-07-09_8001350416 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 237 alkaa 745

Korjaus

1. 1. Poista 2 ruuvia.
2. Poista sarana.

5.7.2 Luukun kokoaminen

- Asenna vastakkaisessa järjestyksessä.

	Kiinnitä huomiota luukun tiivisteen oikeaan kokoamiseen.
	Kun kokoat luukun lasin, aseta lasi kolmen pidikkeen (1) alle ja kiinnitä se (2).

Korjaus

	Kiinnitä huomiota luukun lasin oikeaan paikkaan.

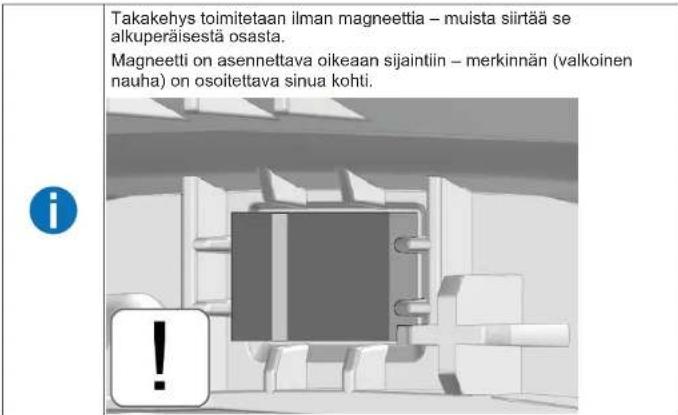

	Takakehys toimitetaan ilman magneettia – muista siirtää se alkuperäisestä osasta.Magneetti on asennettava oikeaan sijaintiin – merkinnän (valkoinen nauha) on osoitettava sinua kohti.

	Aseta luukun lasi luukkuun ja kohdista reuna uraan.

Korjaus

5.8 Luukun purkaminen osiin (lasi-ikkuna - malli 2)

Erikoistyökalut:

Torx T20 -ruuvimeisseli, reiällinen

100 mm, ruuveille lukituksella [00340764]

Lisätyökalu Työkalu, jota käytetään muoviosien irrottamiseen

[15000155]

Vaatimus:

Luukku poistettu.→233

5.8.1 Luukun purkaminen osiin

1. Käännä suojusta myötäpäivään.

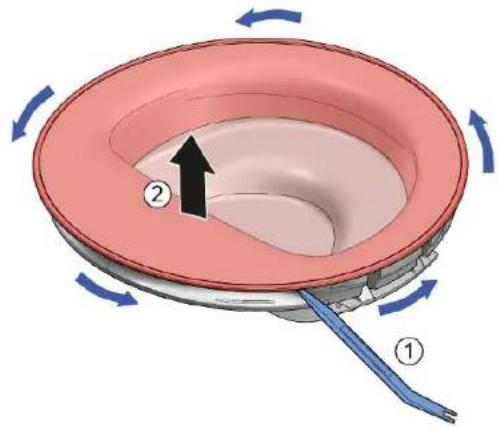

2. 1. Aseta erikoistyökalu paikoilleen ja avaa salvat luukun ympärillä.
3. Poista suojus.

1. Poista 2 ruuvia saranasta ja 2 ruuvien luukun koukusta.

5.8.2 Luukun kokoaminen

- Asenna vastakkaisessa järjestyksessä.

	Kiinnitä huomiota luukun tiivisteen oikeaan paikkaan.
	Kiinnitä huomiota luukun lasin oikeaan kokoamiseen.

Korjaus

Takakehys toimitetaan ilman magneettia – muista siirtää se alkuperäisestä osasta. Magneetti on asennettava oikeaan sijaintiin – merkinnän (valkoinen nauha) on osoitettava sinua kohti.

Korjaus

5.9 Luukun purkaminen osiin (ilman lasi-ikkunaa)

Vaatimus:

Luukku avattu.

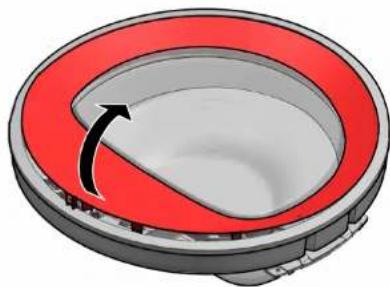

5.9.1 Luukun purkaminen osiin

1. 1. Tartu suojuksesta kiinni molemmin käsin (1).

2. Käännä suojusta myötäpäivään (2).

1. Vedä etusuojusta eteenpäin.

2. Poista neljä ruuvia.

1. Vedä luukun tiiviste.

2025-07-09_8001350416 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 248 alkaa 745

5.9.2 Luukun kokoaminen

1. Asenna vastakkaisessa järjestyksessä.

2.

Kiinnitä huomiota tiivisteen yläosassa olevaan paikoitustappiin.

Työnnä luukun tiiviste uraan.

1. Aseta rengas luukkuun ja kierrä sitä vastapäivään.

Korjaus

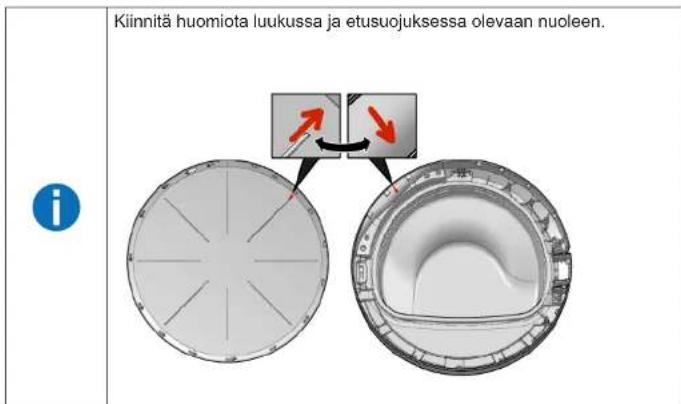

Kiinnitä huomiota luukussa ja etusuojuksessa olevaan nuoleen.
