LIETOŠANAS INSTRUKCIJA WR47B2C0CH SIEMENS

1.1 Būtiska informācija 406

1.1.1 Mērkis 406

1.2 Simbolu skaidrojums.... 406

1.2.1 Bīstamības līmeni 406

1.2.2 Bīstamības simboli....406

1.2.3 Brīdinājumu struktūra 407

1.2.4 Vispārīgie simboli.... 407

Drošība.... 408

2.1 Vispārējie drošības norādījumi 408

2.1.1 Visām mājsaimniecības ierīcēm.... 408

Diagrammas.... 409

Piederumi un palīglīdzekli....410

Remonts 411

5.1 Kondensāta tvertnes izņemšana....411

5.1.1 Kondensāta tvertnes iznemšana 411

5.1.2 Kondensāta tvertnes uzstādīšana 411

5.2 Kondensāta tvertnes roktura nonemšana.... 412

5.2.1 Kondensāta tvertnes roktura nonemšana 412

5.2.2 Kondensāta tvertnes uzstādīšana 412

5.3 Apkopes pārsega maiņa 413

5.3.1 Apkopes pārsega nonemšana.... 413

5.3.2 Apkopes pārsega uzstādīšana 414

5.4 Filtru nonemšana un tirišana.... 416

5.4.1 Plüksnu filtra noņemšana un tīrīšana.... 416

5.4.2 Kondensāta filtra tīrīšana.... 416

5.4.3 Porolona filtra nonemšana un tirišana 417

5.5 Durvju maina....419

5.5.2 Durvju uzstādīšana 419

5.6 Durvju slēdzenes maina.... 420

5.6.1 Durvju slēdzenes nonemšana 420

5.6.2 Durvju slēdzenes uzstādīšana 420

5.7 Durvju izjaukšana (ar stikla logu – 1. variants) 421

5.7.1 Durvju izjaukšana 421

5.7.2 Durvju montāža 425

5.8 Durvju izjaukšana (ar stikla logu - 2. variants) 427

5.8.1 Durvju izjaukšana 427

5.8.2 Durvju montāža 431

5.9 Durvju izjaukšana (bez stikla loga) 433

5.9.1 Durvju izjaukšana 433

5.9.2 Durvju montāža 434

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, lai patstāvīgi labotu ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 2025. gada jūlija).

Tajos ir sniegta informācija, kā nomainīt noteiktas rezerves daļas, un brīdinājumi, kā arī aprakstīti riski.

Ja jums ir jautājumi, sazinieties ar mūsu klientu apkalpošanas dienestu. Mēs atbildam par zaudējumiem tikai tad, ja šie labošanas ieteikumi ir pienācīgi ievēroti.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pa-kāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums ipašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts apdraudē-jums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

BİSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdi-nājumu.

- Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti tālāk uzskaitītie vispārīgie simboli.

Visp. simbols Nozīme
	Īpaša ieteikuma apzīmējums (teksts un/vai grafika)
	Vienkārša ieteikuma apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo instrumentu apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
Start	Taustiņa vai pogas apzīmējums
[00123456]	Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks, jo detalās plūst strāva!

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
• Pirms darba sākšanas ierīcei vismaz 60 sekundes jābūt atvienotai no elektrotīkla.
• Pēc remonta ierīces drošība ir jāpārbauda saskaņā ar standartu EN 50678 (ie-priekš VDE 0701) vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Lietojiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

• Izmantojiet tikai originālās rezerves daļas.
  Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
  ■ Nepieskarieties modujiem, tostarp savienojumiem un vadiem.

Diagrammas

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Izolēts skrūvgriezis Torx T15 ar urbuma caurumu [15000626]	Asmens garums 125 mm, skrū- vēm ar drošības tapiņu
Plakans skrūvgrie- zis	Maks. kāta garums 6 cm
Precīzas pieregulē- šanas skrūvgriežu komplekts [00341820]	9 gab., 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu

Remonts

5.1 Kondensāta tvertnes izņemšana

Prasība:

√ lerīcei jābūt atvienotai no elektrotikla.

5.1.1 Kondensāta tvertnes izņemšana

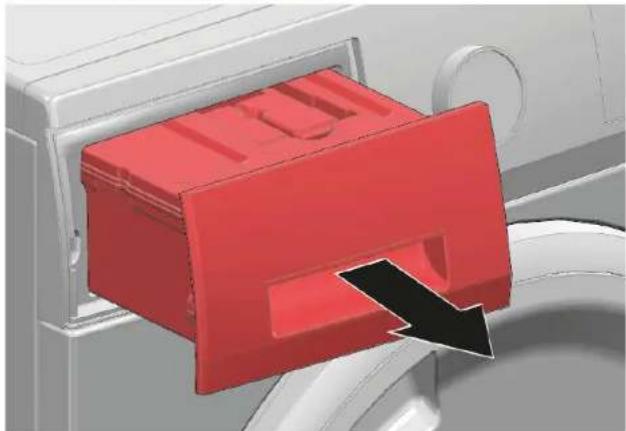

- Izvelciet kondensāta tvertni, to nesasverot.

5.1.2 Kondensāta tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

5.2 Kondensāta tvertnes roktura noņemšana

Prasība:

lerīcei jābūt atvienotai no elektrotikla.
Kondensāta tvertne izņemta.→411
→ "Kondensāta tvertnes izņemšana",411

5.2.1 Kondensāta tvertnes roktura noņemšana

- Darbības kondensāta tvertnes roktura nonemšanai.

1. Atvienojiet stiprinājuma elementus (1)
2. Paspiediet rokturi augšup (2)

5.2.2 Kondensāta tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

5.3 Apkopes pārsega maiņa

Speciāli rīki:

Plakans skrūvgriezis Maks. kāta garums 6 cm
Piepūšamais kīlis 28 cm x 13 cm x 5 cm, maksimālā slodze 130 kg

Tikai iekārtām ar SelfCleaning funkciju.

[15000642]

5.3.1 Apkopes pârsega noņemšana

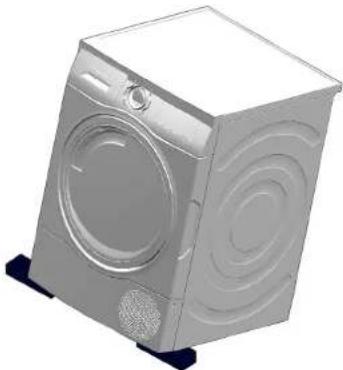

1. Paceliet iekārtu ar gaisa spilvenu un nofiksējiet to, lai varētu brīvi un droši pieklūt fiksatoriem un aizturiem, kas atrodas apakšā iekārtas priekšdalā.

1. Atbrīvojiet abus fiksatorus (1) un tad ar plakangala skrūvgriezi atbrīvojiet priekšējā vāka aizturus (2).

5.3.2 Apkopes pārsega uzstādīšana

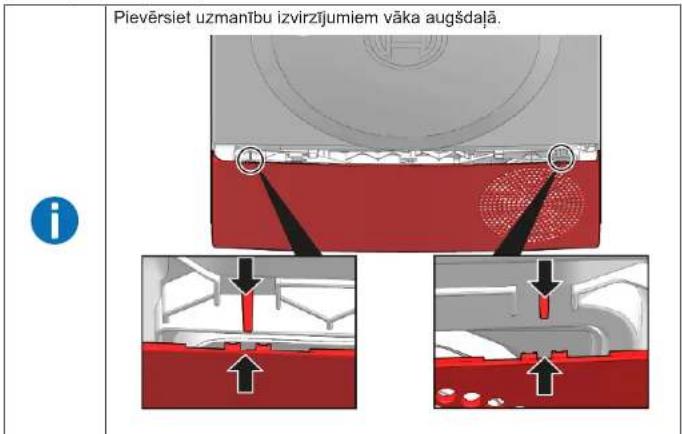

Pievërsiet uzmanïbu izvirzijumiem väka augšdalä.

Remonts

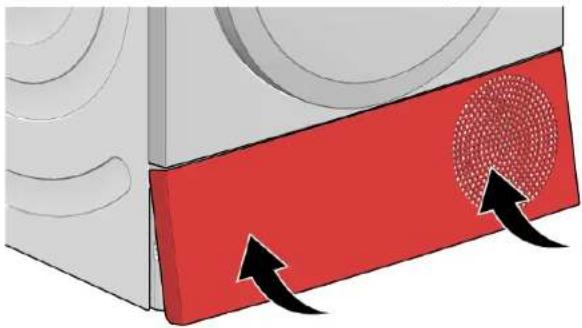

1. Virziet apkopes pârsegu uz augšu un preti iekârtas apakšdalai.

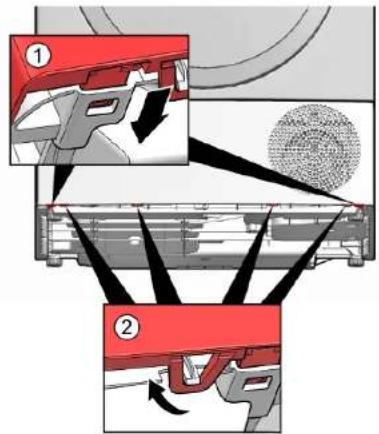

1. Nostipriniet pārējos fiksatorus (1) un aizturus (2).

5.4 Filtru nonemšana un tīrīšana

5.4.1 Plüksnu filtra nonemšana un tirišana

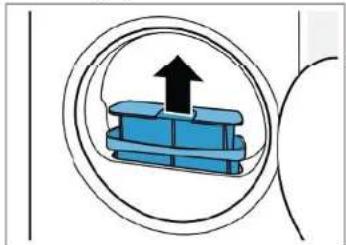

1. Nonemiet divdaligo pūku sietu.

1. Atveriet abus pūku filtrus (1), iznemiet visas pūkas un rūpīgi iztīriet abus pūku sietus siltā un tekošā ūdenī (2).

	Ja filtru tīrīšana nepalīdz atrisināt problēmu un joprojām tiek rādīti brīdi-nājumi par filtru tīrīšanu, nomainiet pūku sietu. lespējams, ka tas ir neat-griezeniski aizsērējis ar mazgāšanas līdzekļa nosēdumiem.
	Netīriet filtrus trauku mazgājamajā mašīnā!
	Neizmantojet iekārtu bez plūksnu filtra.

5.4.2 Kondensāta filtra tīrīšana

lekārtas ar SelfCleaning funkciju.

Kondensāta filtrs būtu jātīra vismaz katru reizi, kad tiek iztukšota kondensāta tvertne. Ja iekārta kādu laiku nav lietota, pirms lietošanas iztīriet kondensāta filtru.

Remonts

1. Izvelciet kondensāta tvertni.

1. Izvelciet kondensāta filtru no kondensāta tvertnes.
2. Notīriet kondensāta filtru siltā tekošāūdenī ar maigu suku.

iekārtu bez kondensāta filtra atļauts izmantot tikai īpašos gadījumos, un tas ir atkarīgs no iekārtas tipa un ārējās drenāzas savienojuma veida. La nesabojātu iekārtu, ievērojiet norādes lietotāja rokasgrāmatā.

5.4.3 Porolona filtra nonemšana un tīrīšana

lekārtas bez SelfCleaning funkcijas.

1. Atveriet apkopes atloku.

1. Atbrīvojiet apkopes pārsegu.

Pirms kondensāta škidrums nonāk kondensāta tvertnē, tas vispirms sakrājas pamatnes vannā. Tā ir standarta darbības pazīme, jo šajā vietā kondensējas mitrums no drēbēm.

Izvelciet apkopes pârsegu.

1. Ar maigu suku notīriet siltummaina pārsegu.

	Nemiet vērā: nesabojājiet porolona filtru. Ja ir sakrajies daudz netīrumu, uzmanīgi notīriet filtra pamatni ar putekļsūcēju. Mazgāšanai izmantojiet tikai tīru ūdeni. Aizliegts izmantot tīrīšanas līdzekļus.
	Noteikti notīriet visus netīrumus no blīves.

Neizmantojiet iekārtu bez plūksnu filtra.

Remonts

5.5 Durvju maina

Speciāli rīki:

Skrūvgriezis Torx T20 ar urbu- 100 mm, skrūvēm ar drošības tapiņu [00340764] mu

Prasība:

√ Durvis ir atvērtas.

5.5.2 Durvju uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

5.6 Durvju slēdzenes maina

Speciāli rīki:

Skrūvgriezis Torx T20 ar urbu- 100 mm, skrūvēm ar drošības tapiņu [00340764] mu

Prasība:

√ Durvis ir atvērtas.

5.6.1 Durvju slēdzenes noņemšana

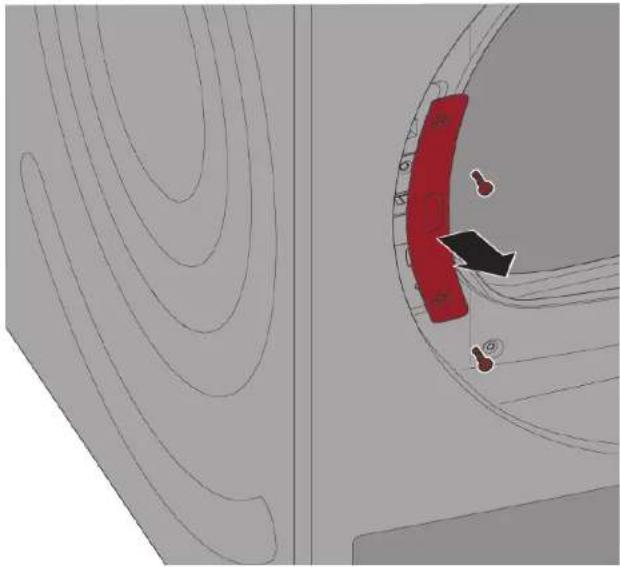

1. Izskrūvējiet skrūves un nonemiet durvju slēdzenes pārsegu.

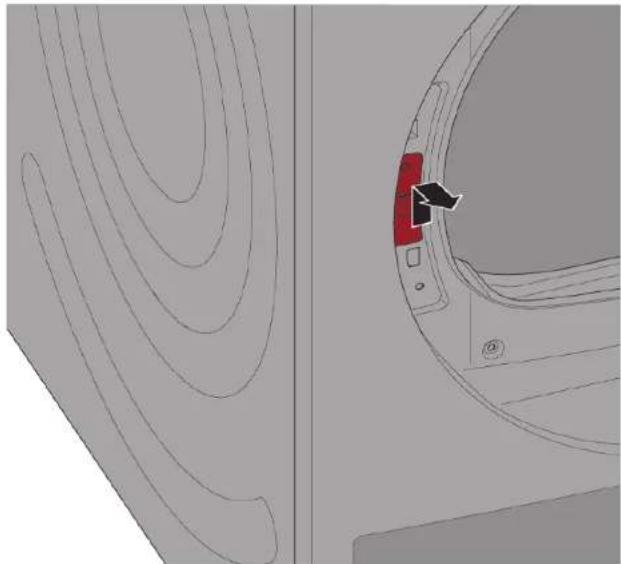

1. Izņemiet durvju slēdzeni no iekārtas.

5.6.2 Durvju slēdzenes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

5.7 Durvju izjaukšana (ar stikla logu - 1. variants)

Speciāli rīki:

Skrūvgriezis Torx T20 ar urbu- 100 mm, skrūvēm ar drošības tapiņu [00340764] mu

Precizas pieregulēšanas skrūvgriežu komplekts 9 gab., 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9 [00341820]

Prasība:

Durvis iznemtas.→419

5.7.1 Durvju izjaukšana

1. Novietojiet durvis uz mīkstas virsmas, lai tās nesaskrāpētu.

2. levietojiet abus skrūvgriežus caurumos pie durvju apakšējās malas.

3. 1. Spiediet kreiso skrūvgriezi caurumā (1), lai atbrīvotu fiksatoru.
4. Spiediet labo skrūvgriezi uz leju (2), lai atbrīvotu aizturi.

1. 1. Kad pârsegs ir dalēji pacelts, izņemiet kreiso skrūvgriezi (1), lai tas netraucētu pārsegam.

2. Pagrieziet labo skrūvgriezi (2) labajā pusē.

1. Satveriet durvju starpliku pie apakšējās malas un pavelciet, lai atbrīvotu aizturus.

1. Nonemiet durvju stiklu, sākot ar apakšējo malu.

1. Nonemiet durvju blivējumu.

5.7.2 Durvju montāža

- Uzstādiet apgrieztā kārtībā.

	Raugieties, lai durvju blīvējums būtu salikts pareizi.
	Kad uzstādāt durvju stiklu, raugieties, lai stikls atrastos zem trim turētā- jiem (1), un nofiksējiet to (2).

Remonts

	Raugieties, lai durvju stikls tiktu novietots pareizi.
	Aizmugures rāmis tiek piegādāts bez magnēta; neaizmirstiet to pārlikt no originālās detalas.Magnēts ir jāuzstāda pareizā pozīcijā – markējumam (balta līnija) jābūt pavērstam pret jums.

Uzlieciet durvju stiklu uz durvīm un savietojiet malu gropē.

Remonts

5.8 Durvju izjaukšana (ar stikla logu - 2. variants)

Speciāli rīki:

Skrūvgriezis Torx T20 ar urbu- 100 mm, skrūvēm ar drošības tapiņu [00340764] mu
Papildu instruments Instruments plastmasas detaļu atvie- nošanai [15000155]

Prasība:

Durvis iznemtas.→419

5.8.1 Durvju izjaukšana

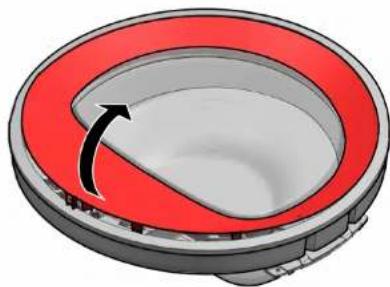

1. Pagrieziet pârsegu pulkstenrādītāju kustības virzienā.
2. 1. levietojiet īpašo instrumentu un atbrīvojiet fiksatorus visapkārt durvīm.
3. Nonemiet pârsegu

1. Izskrūvējiet 2 skrūves no enğēm un 2 skrūves no durvju aiztura mehānisma.

1. Nonemiet engu pârsegu un durvju aizturi. 5. Izskrūvējiet 3 skrūves no durvju enğēm.

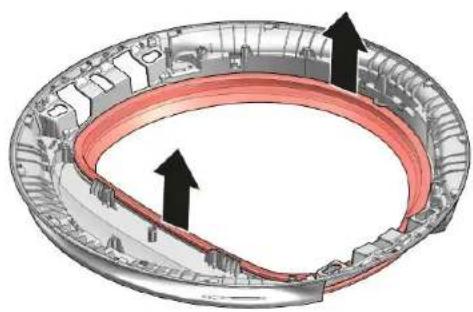

1. Nonemiet durvju blivējumu.

5.8.2 Durvju montāža

- Uzstādiet apgrieztā kārtībā.

	Raugieties, lai durvju blīve tiktu novietota pareizi.
	Raugieties, lai stikla durvis tiktu saliktas pareizi.

Remonts

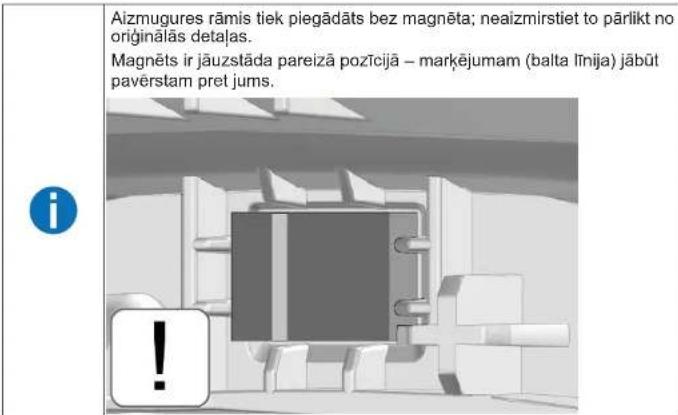

Aizmugures rāmis tiek piegādāts bez magnēta; neaizmirstiet to pārlikt no originālās detaļas. Magnēts ir jāuzstāda pareizā pozīcijā – marķējumam (balta līnija) jābūt pavērstam pret jums.

Remonts

5.9 Durvju izjaukšana (bez stikla loga)

Prasība:

Durvis ir atvērtas.

5.9.1 Durvju izjaukšana

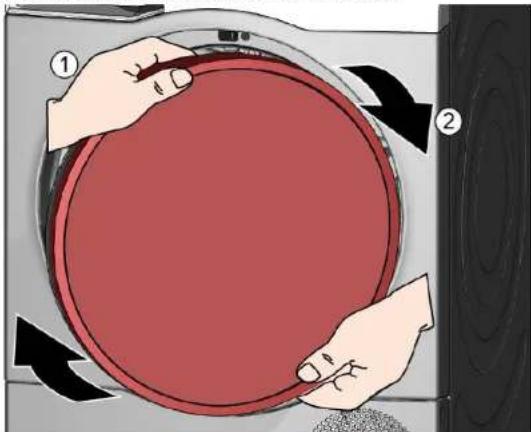

1. 1. Satveriet pârsegu ar abâm rokâm (1).
2. Pagrieziet pârsegu pulkstenrâdîtāju kustības virzienā (2).

1. Pavelciet priekšējo pārsegu uz priekšu.

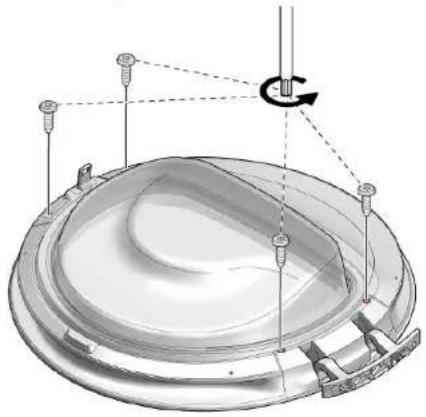

2. Izskrūvējiet četras skrūves.

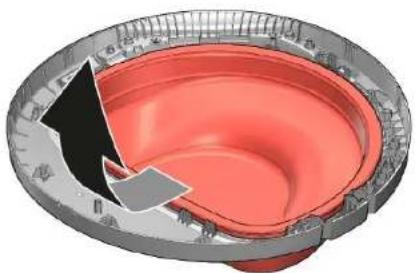

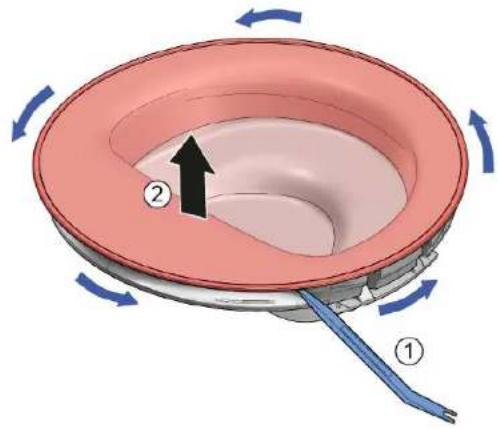

1. Pavelciet durvju blīvējumu.

5.9.2 Durvju montāža

1. Uzstādiet apgrieztā kārtībā.

2.

Pievērsiet uzmanību pozicionējošajai tapai blīvējuma augšdaļā.

lespiediet durvju blīvējumu gropē.

1. Uzlieciet konstrukcijas gredzenu uz durvīm un pagrieziet to pretēji pulksteņrādītāju kustības virzienam.

Remonts

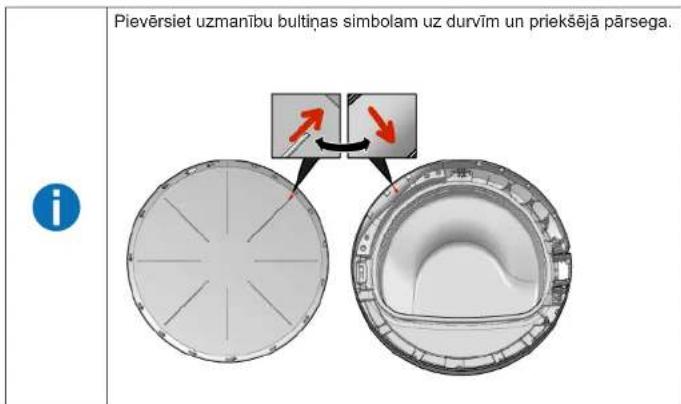

Pievërsiet uzmanïbu bultiņas simbolam uz durvīm un priekšējā pärsega.
