GEBRUIKSAANWIJZING WR47B2C0CH SIEMENS

Reparatie informatie -

1.2.3 Structuur van de waarschuwingen.... 128

1.2.4 Algemene symbolen.... 128

Veiligheid.... 129

2.1 Algemene veiligheidsinstructies.... 129
2.1.1 Alle huishoudelijke apparaten 129

Diagrammen.... 130

Gereedschappen en hulpmiddelen 131

Reparatie.... 132

5.1 Condenswaterreservoir verwijderen.... 132
5.1.1 Condenswaterreservoir verwijderen 132
5.1.2 Condenswaterreservoir installeren 132

5.2 Handgreep condenswaterreservoir verwijderen 133
5.2.1 Handgreep condenswaterreservoir verwijderen.... 133
5.2.2 Condenswaterreservoir installeren 133

5.3 Onderhoudsklep vervangen 134

5.3.1 Onderhoudsklep verwijderen 134

5.3.2 Onderhoudsklep monteren 135

5.4 Filters verwijderen en reinigen.... 137
5.4.1 Pluizenfilter verwijderen en reinigen 137
5.4.2 Condenswaterfilter reinigen 137
5.4.3 Het schuimrubberen filter verwijderen en reinigen 138

5.5 Deur vervangen.... 140
5.5.1 Deur verwijderen.... 140
5.5.2 Deur monteren.... 140

5.6 Deurslot vervangen 141
5.6.1 Deurslot verwijderen 141
5.6.2 Deurslot monteren 141

5.7 Deur demonteren (met glazen venster - variant 1).... 142

5.7.1 De deur demonteren.... 142

5.7.2 De deur monteren.... 146

5.8 Deur demonteren (met glazen venster - variant 2).... 148

5.8.1 De deur demonteren.... 148

5.8.2 De deur monteren.... 152

5.9 Deur demonteren (zonder glazen venster).... 154

5.9.1 Deur demonteren 154

5.9.2 Deur monteren 155

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 07/2025).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

- Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (alleen tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereisle gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ..., dan ...)
	Identificatie van een resultaat
Start	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / venster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

■ Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
■ Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
■ Laat na de reparatie een veiligheidstest conform EN 50678 (voorheen VDE 0701) of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

- Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Diagrammen

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Geïsoleerde Torx T15 schroeven-draaier met boorgat [15000626]	Bladlengte 125 mm, voor schroeven met borgpen
Platkopschroeven-draaier	bladlengte max. 6 cm
Precisie-schroeven-draaierset [00341820]	9 stuks, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen

Reparatie

5.1 Condenswaterreservoir verwijderen

Voorwaarde:

Apparaat losgekoppeld van de stroomvoorziening.

5.1.1 Condenswaterreservoir verwijderen

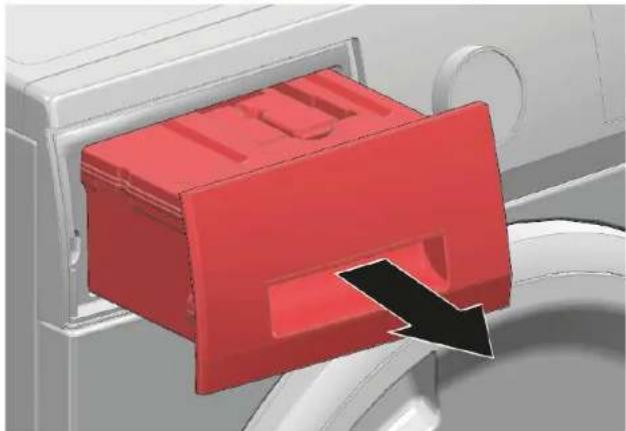

- Trek het condenswaterreservoir eruit terwijl u het waterpas houdt.

▶ Monteer in omgekeerde volgorde.

Reparatie

5.2 Handgreep condenswaterreservoir verwijderen

Voorwaarde:

Apparaat losgekoppeld van de stroomvoorziening.
√ Condenswaterreservoir verwijderd.→132
→ "Condenswaterreservoir verwijderen", 132

5.2.1 Handgreep condenswaterreservoir verwijderen

- Om de handgreep van het condenswaterreservoir te verwijderen:

1. Maak vergrendelelementen (1) los
2. Duw de handgreep omhoog (2)

▶ Monteer in omgekeerde volgorde.

Reparatie

5.3 Onderhoudsklep vervangen

Voorgestelde tools:

Platkopschroevendraaier bladlengte max. 6 cm
Pompwig 28 cm x 13 cm x 5 cm, kan een ge- wicht van 130 kg dragen [15000642]

Alleen voor apparaten met SelfCleaning.

5.3.1 Onderhoudsklep verwijderen

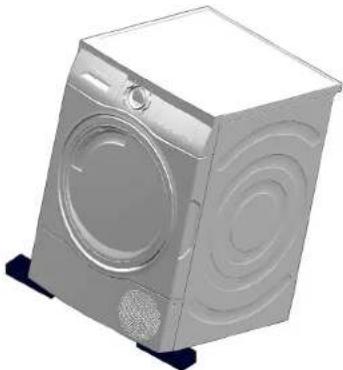

1. Gebruik de airbag om het apparaat op te tillen en vast te zetten zodat u vrij en veilig toegang krijgt tot de vergrendelingen en haken aan de benedenvoorkant.

1. Maak beide vergrendelingen (1) los en maak de haken aan de voorklep (2) los met behulp van een platte schroevendraaier.

1. Verwijder de onderhoudsklep.

5.3.2 Onderhoudsklep monteren

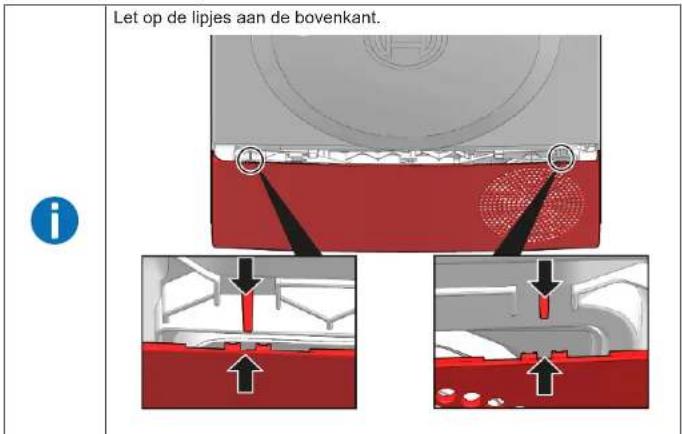

Let op de lipjes aan de bovenkant.

Reparatie

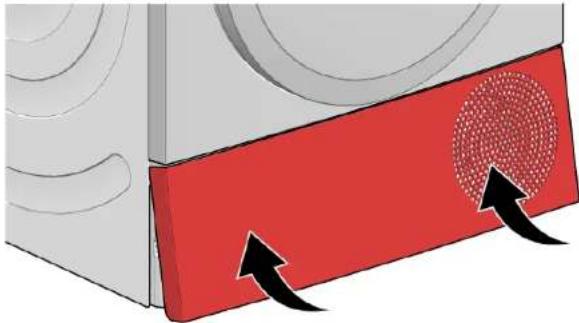

1. Beweeg de onderhoudsklep omhoog en naar de onderkant van het apparaat.

5.4 Filters verwijderen en reinigen

5.4.1 Pluizenfilter verwijderen en reinigen

1. Verwijder het tweedelige pluizenfilter.

1. Haal het tweedelige pluizenfilter uit elkaar.

1. Open de twee pluizenfilters (1), verwijder de pluizen en reinig de twee pluizenfilters grondig onder warm, stromend water (2).

	Als het probleem niet wordt verholpen door de reiniging van de filters en de mededeling over het reinigen van filters nog steeds verschijnt, vervang de pluizenfilters dan, omdat ze blijvend geblokkeerd kunnen zijn geraakt door resten wasmiddel.
	Reinig filters niet in een vaatwasser!
	Laat het apparaat nooit zonder het pluizenfilter werken.

5.4.2 Condenswaterfilter reinigen

Het condenswaterfilter moet minstens telkens worden gereinigd als het condenswaterreservoir wordt geleegd. Als het apparaat enige tijd niet is gebruikt, reinig het condenswaterfilter dan voordat u het apparaat weer gebruikt.

Reparatie

1. Trek het condenswaterreservoir eruit.

1. Trek het condenswaterfilter uit het condenswaterreservoir.
2. Reinig het condenswaterfilter onder warm, stromend water met een zachte borstel.

Het apparaat mag alleen in bijzondere omstandigheden zonder condenswaterfilter worden gebruikt - afhankelijk van het type apparaat en de aansluiting van de externe afvoer. Volg de instructies van de gebruiksaanwijzing om schade aan het apparaat te voorkomen.

5.4.3 Het schuimrubberen filter verwijderen en reinigen

1. Open de onderhoudsklep.

Condenswater wordt opgevangen in de onderbak, voordat het naar het condenswaterreservoir wordt getransporteerd. Het is een normaal werkingsprincipe omdat het vocht uit het wasgoed in dit gedeelte condenseert.

Trek de serviceafdekking eruit.

1. Haal het schuimrubberen filter uit de serviceafdekking.

1. Was het schuimrubberen filter af onder stromend water en knijp het uit.

1. Gebruik een zachte borstel om de afdekking van de warmtewisselaar te reinigen.

	Pas op: beschadig het schuimrubberen filter niet. Als er sterke afzettingen zijn, kunt u de filtermat voorzichtig reinigen met een stofzuiger. Reinig alleen met schoon water; gebruik geen reinigingsproducten.
	Zorg ervoor dat al het vuil van de afdichting wordt afgehaald.

Laat het apparaat nooit zonder het pluizenfilter werken.

Reparatie

5.5 Deur vervangen

Voorgestelde tools:

Torx T20 schroevendraaier met boorgat

100 mm, voor schroeven met borg- [00340764] pen

Voorwaarde:

Deur geopend.

5.5.1 Deur verwijderen

1. Verwijder schroeven.

1. 1. Verwijder de deur door hem omhoog te tillen (1).
2. Trek naar achteren (2).

▶ Monteer in omgekeerde volgorde.

Reparatie

5.6 Deurslot vervangen

Voorgestelde tools:

Torx T20 schroevendraaier met boorgat

100 mm, voor schroeven met borg- [00340764] pen

Voorwaarde:

Deur is geopend.

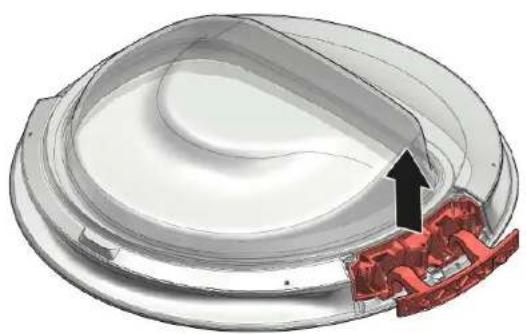

5.6.1 Deurslot verwijderen

1. Verwijder de schroeven en verwijder de deurslotafdekking.

1. Verwijder het deurslot uit het apparaat.

▶ Monteer in omgekeerde volgorde.

Reparatie

5.7 Deur demonteren (met glazen venster - variant 1)

Voorgestelde tools:

Torx T20 schroevendraaier 100 mm, voor schroeven met borgpen [00340764] met boorgat

Precisie-schroevendraaierset 9 stuks, 2,0 mm, 2,4 mm, 3,0 mm, [00341820] PHO, PHO0, PH1, TX6, TX8, TX9

Voorwaarde:

Deur verwijderd.→140

1. Plaats de deur op een zacht oppervlak om krassen te voorkomen.

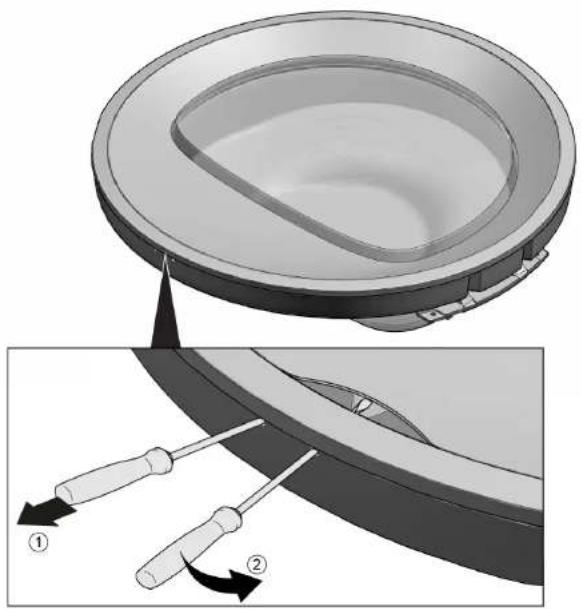

2. Steek beide schroevendraaiers in de gaten aan de onderrand van de deur.

3. 1. Duw de linker schroevendraaier in het gat (1) om de vergrendeling los te maken.
4. Duw de rechter schroevendraaier naar beneden (2) om de vergrendeling los te maken.

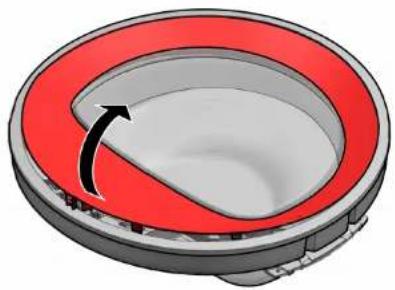

1. 1. Terwijl de afdekking gedeeltelijk omhoog wordt bewogen, moet u de linker schroevendraaier (1) eruit halen om de afdekking niet te blokkeren.
2. Draai de rechter schroevendraaier (2) in de rechterkant.

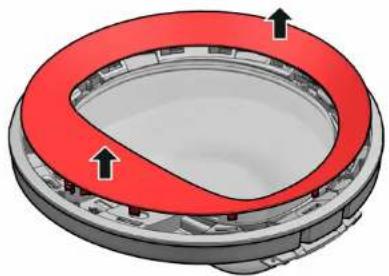

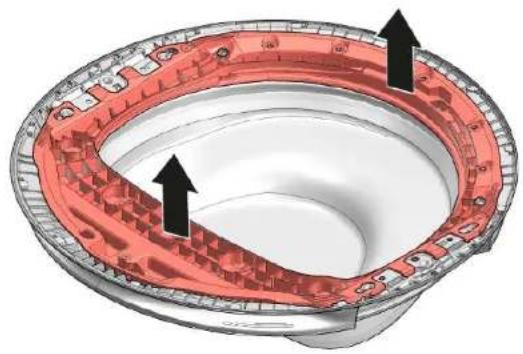

1. Pak de deurring aan de onderrand beet en trek om de vergrendelingen los te maken.

1. Verwijder de deurring.

1. Verwijder het deurglas.

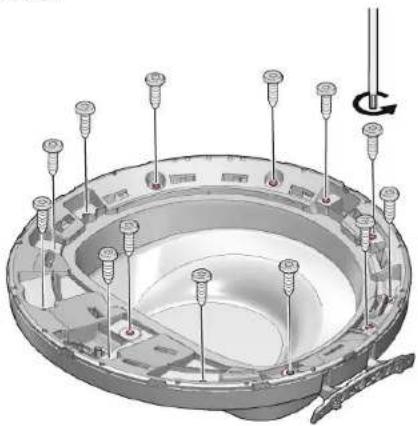

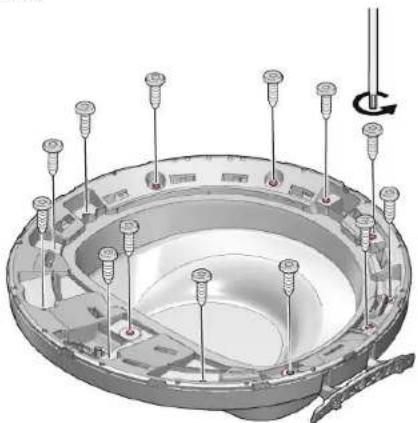

1. Verwijder 13 schroeven.

1. 1. Verwijder 2 schroeven.
2. Verwijder het scharnier

1. Verwijder het deurglas vanaf de onderrand.

1. Verwijder de deurafdichting.

▶ Monteer in omgekeerde volgorde.

	Let op correcte montage van de deurafdichting.
	Zorg er bij de montage van het deurglas voor dat het glas onder drie houders (1) wordt geplaatst en vastgezet (2).

Reparatie

	Let op correcte plaatsing van het deurglas.

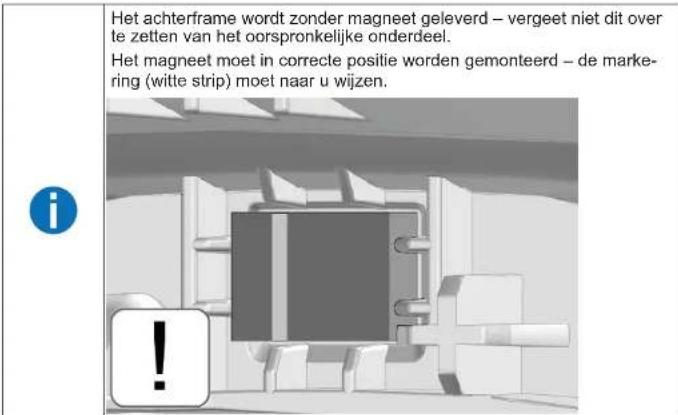

	Het achterframe wordt zonder magneet geleverd – vergeet niet dit over te zetten van het oorspronkelijke onderdeel.Het magneet moet in correcte positie worden gemonteerd – de marke-ring (witte strip) moet naar u wijzen.

	Plaats het deurglas op de deur en lijn de rand uit in de groef.

Reparatie

5.8 Deur demonteren (met glazen venster - variant 2)

Voorgestelde tools:

Torx T20 schroevendraaier 100 mm, voor schroeven met borgpen [00340764] met boorgat
Hulpgereedschap Gereedschap voor loshalen uit kunststof onderdelen [15000155]

Voorwaarde:

Deur verwijderd.→140

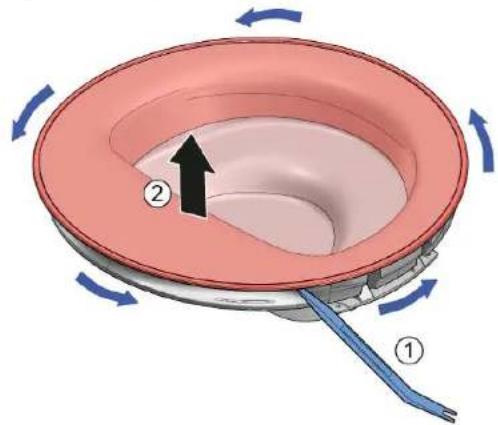

1. Draai de afdekking naar rechts.
2. 1. Steek er een speciaal gereedschap in en maak alle vergrendelingen rond de deur los.
3. Verwijder de afdekking.

1. Haal 2 schroeven uit het scharnier en 2 schroeven uit de deurhaak.

1. Verwijder de scharnierafdekking en deurhaak. 5. Verwijder 3 schroeven uit het deurscharnier.

1. Verwijder het deurscharnier. 7. Verwijder 12 schroeven.

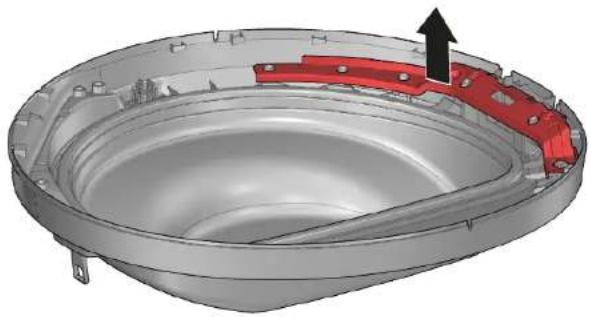

1. Verwijder het versterkingsframe. 9. Verwijder het deurglas.

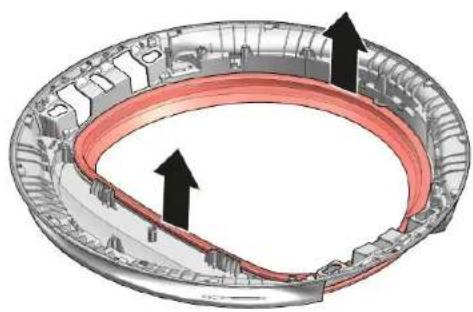

1. Verwijder de deurafdichting.

▶ Monteer in omgekeerde volgorde.

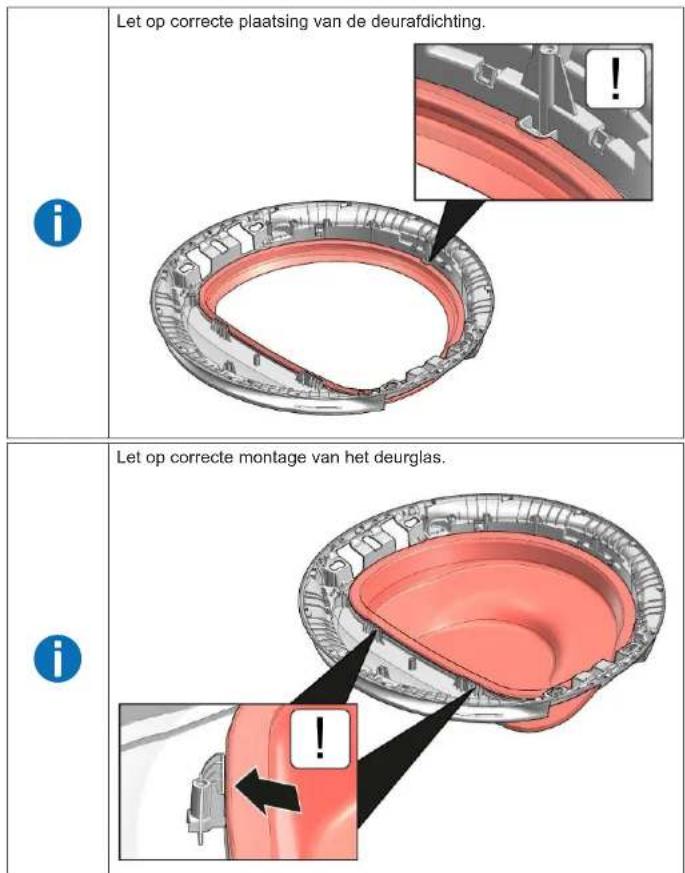

Let op correcte plaatsing van de deurafdichting. Let op correcte montage van het deurglas.

Reparatie

Het achterframe wordt zonder magneet geleverd – vergeet niet dit over te zetten van het oorspronkelijke onderdeel. Het magneet moet in correcte positie worden gemonteerd – de marke- ring (witte strip) moet naar u wijzen.

Reparatie

5.9 Deur demonteren (zonder glazen venster)

Voorwaarde:

Deur geopend.

5.9.1 Deur demonteren

1. 1. Pak de afdekking met beide handen beet (1).

2. Draai de afdekking naar rechts (2).

1. Trek de frontafdekking naar voren.

2. Verwijder vier schroeven.

1. Verwijder het deurscharnier.

1. Monteer in omgekeerde volgorde.

2.

Let op de positioneerpen aan de bovenkant van de afdichting.

Duw de deurafdichting in de groef.

1. Plaats de designring op de deur en draai hem naar links.

Reparatie

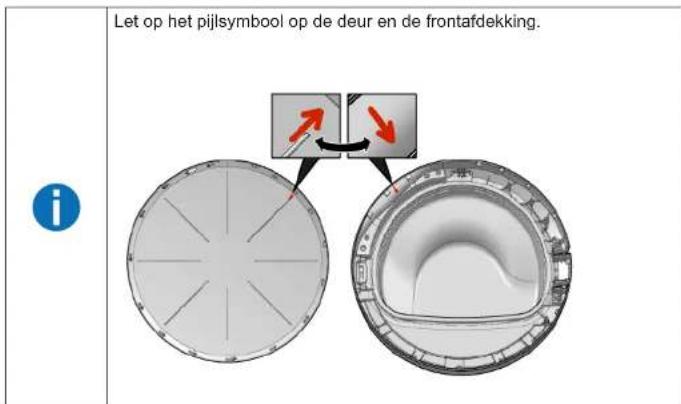

Let op het pijlsymbool op de deur en de frontafdekking.

Self-repair hints -

i Concerning this document.... 158

1.1 Important information.... 158

1.1.1 Purpose.... 158

5.5 Replacing door 171

5.5.1 Removing door 171

5.5.2 Installing door 171

5.6 Replacing door lock 172

5.6.1 Removing door lock 172

5.6.2 Installing door lock 172

5.9.1 Disassembling door 185

5.9.2 Assembling door.... 186

i Concerning this document

1.1 Important information

1.1.1 Purpose

5.5.2 Installing door

5.6.2 Installing door lock

5.7.1 Disassembling the door

5.8.1 Disassembling the door

5.8.2 Assembling the door

5.9.1 Disassembling door

5.9.2 Assembling door

1. Odstráňte 13 skrutiek.

1. Ta ut luckans läs ur apparaten.
