00 Utasítás a megértéshez

A figyelmeztető háromszög a fontos biztonsági utasításokat jelöli meg. Ezeket tartsa mindig meg, mert különben nehéz sérülések lehetnek a következményei! A szöveghez tartozó képek a fedőlap kihajtható oldalán találhatóak. Tartsa ezt az utasítás tanulmányozásához nyítva.

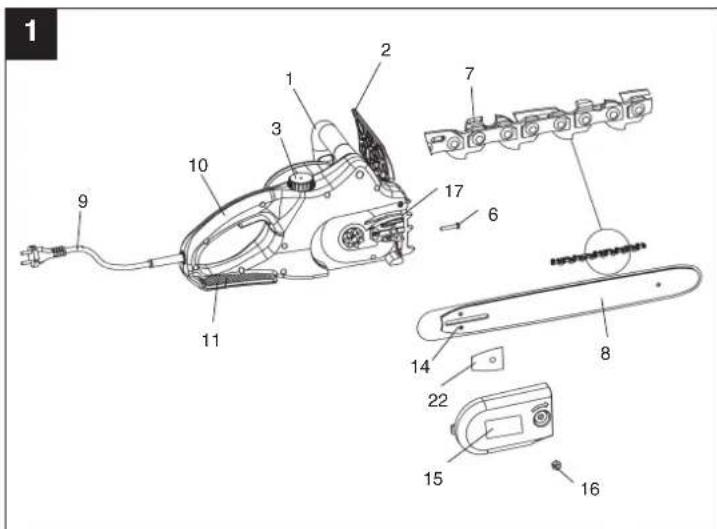

1	Elülső fogantyú	13	Láncfeszítő csapszeg
2	Elülső kézvédő	14	Láncfeszítő furat
3	Olajtartály záró/fedele	15	Burkolat
4	Olajklítutó kanálls	16	Hatlapú anya
5	Kardvezetés	17	Körmős ütköző
6	Láncfeszítő csavar	18	Ki-Be-Kapcsoló
7	Fűrészlánc	19	Bekapcsolási zár
8	Vezetősín	20	Láncvédő
9	Halózati vezeték	21	Olajszintmutató
10	Hátső fogantyú	22.	Tömités
11	Hátső kézvédő
12	Lánckorék

2. Technikai adatok

Típus PKS 1635/1 PKS 1840/1
Feszültség rendszer 230 V ~ 50 Hz 230 V ~ 50 Hz
Névleges teljesítmény 1600 W 1800 W
A vágási hossz, max.: 35 cm 40 cm
Vágási sebesség a névleges fordulatszámnál 9 m/s 9 m/s
Olajtartály-töltési mennyiség 200 ml 200 ml
Súly kard+lánc nélkül	3,9 kg 3,9 kg
Láncfék	0,1 sec	0,1 sec
Védőosztály	II / ☐	II / ☐
Garantált hangteljesítménymérték teher alatt	106 dB(A)	106 dB(A)
Hangnyomásmérték teher alatt	84 dB(A)	84 dB(A)
Gyorsítás: hátsó fogantyú teher alatt	4,4 m/s ^a	4,6 m/s ^a
(mérve az EN 50144 szerint) elülső fogantyú teher alatt	3,3 m/s ^a	3,5 m/s ^a

3. A táblák magyarázata

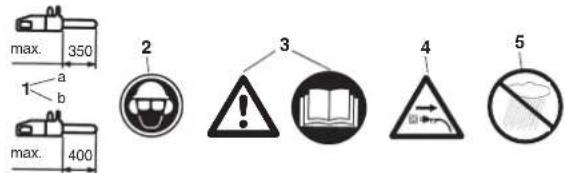

max. 350 1 a b max. 400 2 3 4 5

1. Maximalis vágási hossz:

a) a PKS 1635/1-nél max. 350 mm

b) a PKS 1840/1-nél max. 400 mm

1. Fej, szem- és zajcsökkentőfülvédöt hordani
2. Figyelem! Olvassa el az üzemeltetési utasítást és tartsa be a figyelmeztető és biztonsági utasításokat
3. Sérült kábel esetében húzza ki a hálózati dugót!
4. Óvja a nedvességtől

96

4. Biztonsági utasítások

A gép használatánál figyelembe kell venni a biztonsági utasításokat. Mielött a gépet használna, kérjük saját biztonságának és mások biztonságának az éredkében, vegye fogyelembe ezeket az utasításokat. Tárolja ezeket az utasításokat későbbi használatra egy biztos helyen. Az elektromos- láncfűrészt klázárólag fa, (fás részek) fűrés- zelésre használga. Minden más ettöl eltérő célú használat az Ön saját kockázatára történik és esetleg veszélyes. A gyártó nem válal szavatosságot olyan károkért, amely- ek a nem a meghatározásnak megfelelő használat vagy a rossz kezelés által kelet- keznek.

Biztonsági utasítások és baleset-védelem A láncfürész helytelen kezelésének elkerülése érdekében, kérjük olvassa el

figyelmesen az egész használati utasítást az első üzembe vétel elött. Minden a láncfürész kezelésével kapcsolatos utasítás mindig az Ön biztonságára is szolgál! Hadja magát egy szakember által gyakorlatilag bevezetni!

• A láncfék kioldása elött kapcsolja ki a készüléket.
• Halláskárosulás elkerülésének az érdekében hordjon zajcsökkentő fülvédöt, előnyösebbek az arcvédős sisakok.
• Ügyeljen munka közben egy biztos alapállásra.
• Kapcsolja ki lerakás előtt a gépet.
• A gépen történő minden féle munka előtt húzza ki a dugós csatlakozót a dugaszoló aljzatból.
• Csak kikapcsolt gépnél dugja be a dugós csatlakozást a dugaszoló aljzatba.
  ● A láncfűrészt csak egy személynek szabad kezelnie. Más személyek tartózkodása a láncfűrész kilendülési terén belül tilos. Ügyeljen különössen a gyerekekre és a házi állatokra.
• A füresznek megindulaskor szabadon kell állnia.
• Fogja a láncfűrészt munka közben mind a két kezével!
• Gyerekeknek és fiatlakorúaknak nem szabad a láncfűrészt kezelniúk. E tilalom alól ki vannak véve a felügyelett alatt levő 16 éven felüli fiatlakorúak, kiképzési célból. A fűrészt csak olyan személyeknek adja tovább (kölcsön), akik ezzel a tipussal és ennek a kezelésével már eleve jártasak. Minden esetre adja vele a használati utasítást is odal
• Csak annak szabad a láncfűrésszel dolgoznia,

aki ki van pihenve és egészséges, tehát egy jó testi állapotban van. Ha elfáradt a munkától, akkor csináljon időben egy munkaszünetet. Alkohol fogyasztás után nem szabad a láncfürésszel dolgozni.

• Ha időnkint nem használná a gépet, akkor azt úgy kell félreállitani, hogy ne legyen senki sem veszélyeztetve.
• Tegye fel minden vágásnál szilárdan a körmös ütközöt, és csak azután kezdje el a fűrészelést.
• A hálózati kábelt már eleve a kezelő személy mögött kell elvezetni.
• A kábelt a géptől mindig hátrafelé vezesse el.
• Csak originális tartozékokat használjon.
• A szabadban használt gépeknek egy hibaáram védőkapcsolón keresztül kell bekapcsolva lenniük.
• Hosszabbitó kábel a szabadban: A szabadban csak ehhez engedélyezett és megfelelően megjelölt hosszabbitó kábeleket használjon.
• Fürészárú és vékony fa vágásánál használjon egy biztos tartót (fürészbak, 4-es ábra). Nem szabad a fát felhalmozni és nem szabad más személyekkel vagy lábbal megfogatni.
  ● Gömbfákat biztosítani kell.
• Ferde talajon levö munkák esetén mindig a lejtő felé állni.
• A fürészelő berendezést csak futó fürészláncnál húzza ki a fából.
  ● Ha több vágást visz véghez, akkor az elektromos fürészt ki kell kapcsolni a vágások között.
• Vigyázat a repedezett fák vágásánál. Magával ránthatja a lefűrészelt fadarabokat (sérülési veszélyl).
• Ne használja fel az elektromos láncfűrészt leemelésre vagy ellapátolásra, a fadarabok vagy más tárgyak eltávolításánál.
• A galyaktól való megfosztási munkákat csak a kitanitott személyek végezhetik el! Sérülési veszély!
• Okvetlenül ügyelni kell a feszültség alatt álló ágakra. A szabadon lógó ágakat ne alulról vágja le.
• A galyaktól való megfosztási munkákat ne a fatörzsön állva végezze el.
• Az elektromos fürészt nem szabad erdőgazdasági munkákra – tehát az erdől favágásra és galyaktól való megfosztásra – felhasználni. A fürészvezetőnek itt, a kábelösszeköttetés miatt, nincs garantáva a szükséges mozgékonysága és biztonsága!
  ● Favágásnál a dőlő fától csakis oldalt tartózkodjon.
• A ledöntő vágás utáni visszamenetelésnél ügyel-

H

H

ni kell az eső ágakra.

• A hegyoldalon történő munkáknál, a fűrészvezetőnek a megmunkálandó fatörzs illetve fekvő fa felett vagy mellett kell állnia.
• Ha megsérül a csatlakozóvezeték, akkor a veszélyeztetések elkerülése érdekében, ki kell cserélletni a gyártő vagy a vevőszolgáltatás – képviselője által.

A visszacsapódás elkerülése érdekében, a következőt kell figyelembe venni:

• Sohasem helyezze vágáshoz a sinhegyet odal! Figyelje mindig a sinhegyet.
• Sohasem fürészeljen a sinheggyell! Vigyázat a már megkezdett vágások folytatásánál.
  ● A vágást egy futó láncfűrésszel kezdeni!
• A fürészlancot mindig korrektül élesíteni.
• Ne fűrészeljen sohasem több faágat egyszerre át! A galyaktól való megfosztásnál ügyeljen arra, hogy ne érintsen meg másik ágakat.
• Ugyeljen a hosztolásnál a szorosan egymás melett fekvő fatörzsökre. Ha lehetséges, akkor használjon fürészbakot.

5. A láncfűrész szállítása

A láncfűrész szállításánál ki kell húzni a hálózati dugót és rá kell tolni a sinre és a láncra a láncvédőt. Ha a láncfűrésszel több vágást visz véghez, akkor a fűrészt ki kell kapcsolni a vágások között.

6. Üzembevétel előtt

Az áramforrás feszültségének meg kell egyeznie a gép tipustáblájan megadott adatokkal. Minden munkakezdet előtt felül kell viszgálni a láncfürészt annak ≤ valamint előírásos üzembiztos állapotára. A munka kezdete előtt kontrollálja a láncsírozó működését és az olajállást (lásd a 9-os képot). Ha az olaj cca. 5 cm-re van az alsó széltől (a képen „Min“-nel megjelölve) akkor olajat kell beletölteni. Ez a jel felett, a biztonságos határon belül dolgozik. Bekapcsolni a láncfürészt és egy világos alap felé tartani. Vigyázat, a láncfürésznek nem szabad megérintenie a talajt; ezért tartson be egy cca. 20 cm-res biztonsági távolságot. Ha egy növekvő ola-jnyom mutatkozna, akkor a láncsírozó kifogá-stalanul dolgozik. Ha nem mutatkozna az olajnyom, akkor esetlog az olajkifutó kanálist (4), a felső. lánceszítő furatot (14) és az olajkanálist kitisztitani vagy a vevőszolgálatot felkeresni. (Olvassa ehhez okvetlenül a „A láncolaj betöltesse és a láncsírozás” bekezdést is). A lánfeszességet felülvizsgálni és adott esetben utánfeszíteni (lásd a „A láncfürész megfeszítése” fejezetet). A láncfék működését kontrolláni (lásd a „Lánfék kolidása“-i fejezetet is).

7. A vezetősín és a fűrészlánc felszerelése

Nem szabad, hogy a hálózati dugó be legyen dugva. - Figyelembe vennil: Az elülső kézvédönek (2) mindig a felső (függőleges) helyzetben kell állinia. A vezetősín is a férészlánc leszálítása szétszerelit állapotban történik. Az összeszereléshez elősször az anyát (16) lecsavarmi és a fékháznak a burkolatát (15) levenni. A láncfeszítő csapszegnek (13) közepesen kell a vezetőben (5) lennie. Csavarja adott esetben a láncfeszítő csapszeget a láncfeszítő csavarral (6) utánna. Az éles vágószélek általi sérülősek megakadályozásara viseljen az összeszereléshez úgymint a megfeszítéshez és lezarólagos felúlvizsgalathoz kesztyüket. Mielőtt most felszerelné a vezetősínt a fürészláncal, figyelembe kell vonnie a fogak vágási irányáát! A futási irány a burkolaton (15) egy nyllal van megjelölve. A vágási irány meghatározásához fordítsa esetleg meg a fürészláncot (7). Tartsa a vezetősínt (8) eggyel merőlegesen felfelé és fektese fel a sinhegytól kiindúlva a fürészáncot (7). Ezután szerelje fel a vezetősínt a fürészláncal a következőképpen: A vezetősínt a fürészláncal a kardvezetőre (5) illetve a láncfeszítő csapszegre (13) helyezni. A fürészláncot a lánckerék (12) köre fektetni, felúlvizsgální, hogy a lán rendesen van e felszerelve (lásd az 1-os képet / 7-os poziciót). A burkolatót (15) feltenni és az anyával (16) enyhén meghüzni. Ezután meg kell rendesen feszítenie a fürészláncot:

8. A fűrész lánc megfeszítése

A gépen történő mindenfajta munka előtt húzza ki a hálózati dugót!

Viseljen védőkesztyüket! Ügyeljen arra, hogy a fűreszlanc (7) a sin (8) vezetőhoronyában feküdjön! Csavarja a láncfeszítő csavart (6) a kereszthomyos-csavarhűzóval jobbra az óramutató forgásí irányába, addig amig a fűreszlanc rendesen feszes nem lesz. Ezután az anya (16) feszesre húzása mellett, felfelé kell nyomni a vezetősint. A lánc feszességét mégegyszer felül-viszgalni (lásd a 10-es abrát). A fűreszlancot nem túlságosan megfeszíteni. Úgy kellene, hogy a hideg üzemeltetési állapotban a láncot a vezetősín közepén körülbelül 3 mm-el meg lehessen emelni. Jól meghüzn az anyát (16). Megmelegedésnél kitagul a fűreszlanc és belolg. Fenn áll a veszély, hogy a fűreszlanc leugrik. Szüksög esotón utánfeszítoni. Ha a fűreszlancot forró állapotban utánfeszíti, akkor a fűreszmunkák befejezése után a fűreszlancot okvelenül újra meg kell laztínen.

Megmelegedésnél kitágul a fürészlanc és belög. Fenn áll a veszély, hogy a fürészlanc leugrik.

Szükség esetén utánfeszíteni. Ha a fürészlâncot forró állapotban utánfeszíti, akkor a fürészmunkák befejozése után a fürészlâncot okvetlenül újra meg kell laztínen. Mert különben a lehülensnél a fürészlíanc összehúzdása által nagy feszültségek keletkeznének. Egy új fürészlácnak körülbelöl 5 perci bejáratási időre van szüksége. Ennel nagyon fontos az elegendő láncszirozás! A bejarás után ellenőrizze le a lánc feszességét illetve utánfeszíteni.

9. A láncolaj betöltése

Az olajtartály zárófedelét (3) a kinyítás előtt megtisz-titani, azért hogy megakadályozza a tartály belső szennyeződését. Kontrollálja az olajtartály tartalmát, a fűrészelései munkálatok ideje alatt az olajszintmutatón (21) keresztül. Az olajtartály zárófedelét (3) jól bezámi és esetleg a túlfutott olajat letisztitani.

10. A lánc zsírozása

A túlságos kopás elkerüle érdekében a fürészláncot és a vezetősint az üzemeltetes alatt egyenletesen zsírozni kell. A szírozás autómatikussan történik. Ne dolgozson sohasem láncszírozás nélkül. A szárazon fúto láncnál az egész vágogarnítüra rövid időn belül erősen megkárosul. Ezért minden munkakezdet előtt kontrollálja a lánc zsirozását és az olajálást.(9-es ábra). Ne vegye a fürészt sohasem üzembe, ha az olajálisás a minimum-jelzés alatt van. (9-es kép)

• Minimum - Ha az olajállás már csak cca. 5 mmre látható az olajszintmutató (21) alsó szélén, akkor muszáj olajat utánna tölteni.
  ● Maximum - Az olajat feltölteni, míg a vizsgálóüveg tele nincs.

11. Az olaj-automatikának a vizsgálata

A munka kezdote előtt kontrollálja a lánc zsirozásának a működesét és az olajállast. Bekapcsolni a láncfüreszt és egy világos alap felé tartani. Vigyázat, a láncfűrésznek nem szabad megérintenie a talajt; ezért tartson be egy cca. 20 cm-es biztonsági távolságot. Ha egy növekvő olajnyom mutatkozna, akkor a lánczsírozó kifogástalanul dolgozik. Ha nem mutatkozna az olajnyom, akkor esetleg a olajikfútot kanálist (4), a felső lancfeszítő furatot (1) és az olajkanálist kitisztítani vagy a vevőszolgálatot felkeresni. (3-as ábra)

12. Lánckenőolaj

A fürészláncok és a vezetősínek élettartalma nagy mértékben a felhasznált kenőolaj minőségétől függ. Öreg olaj használata nem engedélyezettl Csak a környezetre nem káros lánckenőolajat hasz-

náljon. A lánckenöolajat csakis az előírásoknak megfelelő tartályban tárolni.

13. Vezetősín

A vezetősín (8) a megfordulónál úgymint az alsó oldalon különlegesen nagy kopási megterhelésnek van kitéve. Az egyoldalú kopás elkerülésének az érdekében, fordílsa meg minden láncelesítés után a vezetősínt (8).

14. Lánckerék

A lánckerék (12) igénybe vétele különösen nagy. Ha a fogakon erős bejáratási nyomok muntatkoznak, akkor ezt okvetlenül ki kell cserélni. Egy bejáródott lánckerék csökkenti a fűrészlánc élettertamát. Cseréltesse ki a lánckereket a szaküzletben vagy a vevőszolgáltatásnál.

15. Láncvédő

A láncvédöt (20) a munka befejezése utan illetve a szállitásnál rögtön rá kell dugni a láncra és a kardra.

16. Láncfék

Egy fürészvisszacsapódásnál a láncfék működtetése az elülső kézvédőn (2) keresztül történik. Az elülső kézvédő (2) a kézhát által lesz előre nyomva. Ezáltal a láncfék a láncfűrészt, illetve a motort 0,10 másodperc alatt leállítja.

17. A láncfék kienegdése

A fürész újra üzemképessé tevésehez, a fürészlánc blokírozását ismét ki kell engedni. Elősször kapcsolja ki a gépet. Azután a elülső kézvedőt (2) a merőleges kiindulási helyzetébe visszacsapni, amig feszessen be nem reteszel. Ezáltal a láncfék újra teljessen működésképes.

18. A fűrészláncok élesítése

A szakület gyorsan és helyesen utánköszörülü az On fűrésláncát. A szakületben On áncelesítő berendezéseket is kap, (reszelő felserelés), amelyekkel ON maga is meg tudja élesitoni a fűrésláncot. Kérjük vegye figyelembe a megfelelő használati utasítást. Ápolja gondossan a szerszámát. Tartsa élesen és tisztán a szerszámát, azért hogy jól és biztosan tudjon dolgozni. Tartsa be a karbantartási előírásokat és a szerszámcserével kapcsolatos utasításokat.

H

[Non-Text]

19. Üzembevétel

A munkáknál már eleve viseljen védőszemüveget, zajcsökkentő fülvédöt, védőkesztyüket és kemény munkaruhát!

Létrán, fán vagy hasonló nem stabil állóhelyeken tilos dolgozni. Ne fürészeljen vállmagasságon felül, vagy csak egy kézzel.

A férészt csak az engedélyezett hosszabitókábellel használni, amy a kinti üzemeltetésre előírt izolació erősséggel és csatlakozásokkal (engedélyezett gumivezeték) rondelkezik, a készülék dugas-zólójának megfelelően. A bekapcsoláshoz a bal kézzel meg kell fogni az előílső foganlyút (1), a job kézzel pedig meg kell fogni a hátsó fogantyút (10). Bekapcsolni: Nyomja a bekapcsolási zárat (19) a Ki/Bekapcsolóval (18) együtt. Ellenőrizze le a láncfék működését.

Ha a láncférész nem fut, akkor ki kell oldani a láncféket az elülső kézvédő (2) által. Olvassa ehhez okvetlenül el a „Láncfék” és a „Láncfék kiengedése“-i fejezeteket.

A bekapcsolás után a láncfűrész azonnal a legnagyobb sebességgel fut. Kikapcsolni: a ki/bekapcsót (18) elengedni. Csak akkor tegye félre a láncférészt, ha a lánc már nyugalmi állapotban van. A láncférésszel történő minden munka után kellene hogy: megtiszltitsa a férészláncot és a vezetősint. Tegye fel a láncvédöt

Készülékvédelem

Nem szabad a készüléket esönél vagy nedves környezetben használni.

A hosszabbító kábel megsérülésénél húzza ki azonnal a hálózati dugót. Egy sérült kábelt nem szabad többet használni.

A hosszabbitó kábel megsérülésénél húzza ki azonnal a hálózati dugót. Egy sérült kábelt nem szabad többet használni. Vizsgálja felül a készüléket sérülésekre. - A szerszám használata előtt vizsgálja felül gondossan a védőberendezéseket vagy az esetleg enyhén sérült

részeket azok kifogástalan és a meghatározásuknak megfelelő működésükre. Vizsgálja meg, hogy a mozgatható részek működése rendben van e. Minden résznek rendesen fel kell szerelve lennie és minden feltételt teljesíteniük kell, azért hogy garantálni tudják a készülék kifogástalan működését. A sérült védőberendezéseket és részeket azonnal szakszerüen meg kell javittatni vagy ki kell cserélletni egy vevőszolgáltatási szerviz vagy az ISC-kft által, ha a kezelés utasításban nincs más megadva.

Utasítás a munkához

A fürész visszacsapódása

• Hossztoló vágásoknál hozzá kell helyezni a vágásra előrelátott fához a körmös ütközőt (lásd a 4-es ábrát).
• Minden hossztóló vágás előtt szorosan hozzá kell tenni a körmös ütközőt, és csak azután, futó fűrészlanccal belefűrészeni a fába. Ennél a fűrészt a hátsó fogantyúnál felhúzni és az elülősó fogantyúnál vezetni. A körmös ütköző forgópontként szolgál. Az után helyezás az elülősó fogantyúra gyakorolt enyhe nyomás által történik. Ennél a fűrészt valamennyire visszahúzni. A körmös ütközőt mélyébre helyezni és a hátsó fogantyút ismét felhúzni íász az 5-ős ábrát.
• Szúró- és hosszvágásokat csak a speciálisan kiképzett személyek végezhetik el (magasabb visszacsapódási veszély; lásd a 6-os ábrát).
• Hosszvágásokat egy lehetőleg lapos szögben kezdeni. Itt különleges óvatossággal kell eljárni, mivel a körmös ütközöt nem lehet használni.
• Az elektromos láncfűrész a sin felsőoldalával történő vágásnál a kezelő felé löködhet, ha a fűrészlánc beszorul. Ezért kellene, hogy lehetőség szerint a sin alsóoldalával fűrészeljen, mivel ennél a fűrészt a testtöl el a fa irányába húzza (lásd a 7-es és a 8-as ábrát).
• A galyaktól való megfosztásnál az elektromos láncfűrészt lehetőleg a fatörzsön megtámasztani. Ennél nem szabad a sinheggyel fűrészelni (a visszacsapódás veszélye; lásd a 6-os ábrát).
  ● A közelebb guruló fatörzsökre ügyelni. Visszacsapás!
• A láncfűrész visszacsapása akkor jöhet létre, ha a sín hegye (főleg ha a felső negyed) akaratlanul fához vagy más szilárd tárgyakhoz hozzáér. Ennél az elektromos fűrész nem kontrolláltan, nagy energiával, a fűrészvezető felé lökődik (sérülési veszély!)

6-os ábra

El tudja kerülni a fűrészelési baleseteket, ha nem a sínheggyel fűrészel; a fűrész villámgyorsan felcsapódhat. Viseljen a fűrésszel való munkáknál egy teljes védőfelszerelést.

Biztositsa a munkadarabját.

Használjon feszítő berendezéseket a munkadarab megfogásához. Ez a gép két kézzeli biztos kezelését teszi lehetövé.

A visszacsapódás a fürész nem kontrollált viselke- dését hozza létre. Ezáltal fenn áll egy súlyos sérülés- nek a veszélye. Ne fürészeljen laza láncfeszültséggel és tompa lánccal. Egy nem szakszerűen megélesi- tett lánc megnöveli a visszacsapódás veszélyét. Soha sem fürészeljen a vállmagasság felett.

20. Használati tippek

A fa szétfürészelése

(lásd a 4-es és 5-ös ábrát)

Vegyen minden biztonsági előírást figyelembe és járjon a fa szétfűrészelésénél a következő képpen el:

Fektesse fel a fát biztonságosan. Biztosítás a rövid fatuskókat férészelés előtt, erős beszorítással. Csak fát vagy fából való tárgyakat férészelni. Ügyeljen a férészelsénil arra, hogy ne érintsen meg köveket, szögeket stb.. Ezek el lehetnek röpítve és megsérthetik a férészlancot. Kerülje el a fúto férész érintkezését a drótkerítésekkel vagy a földel. A fának a gallyaktól való megfosztásnál lehetőleg meg kell tamasztani a gépet. Ennél nem szabad a sinheggyel férészelni. Figyelni az olyan akadályokra mint például a fatönkökre, gyökerekrek, árkokra és dombokra. Megbotlás veszély! Verve févelembe:

A láncférésznek a fa közvetlen megérintése előtt futnia kell!

Bekapcsolni: Bekapcsolási zár (19) és a ki-be-kapcsolót (18) nyomni. Fektesse a legalsó körmöt (17) a fához. Húzza fel a láncférészt a hátós fogantyúnál (10) fogva és beleférészelni a fába. A láncférészt valamennyire visszahúzni és a körmöt (17) mélyebre illeszteni. Vigyázat a szilánkos fa vágásánál. Fadarabokat ránthat magával.

Kikapcsolni: A ki-be-kapcsolót elengedni. Kihúzni a hálózati dugót.

A láncfűrészt csak futó fűrészlanccal húzza ki a fából. Aki ütköző nélkül fűrészel, az előre lehet rántva.

Fa feszültség alatt

10.1 -es ábra: A fatörzs felső része feszültség alatt áll

Veszély: A fa felfelé kicsapódik!

10.2-es ábra: A fatörzs alsó része feszültség alatt áll

Veszély: A fa lefelé kicsapódik!

10.3-as ábra: Erős fatörzsök és erős feszültség

Veszély: A fa villámszerüen és

óriási erővel csapódik ki!

Abb. 10.4: A fatörzs oldalról áll

feszültség alatt

Veszély: A fa oldalra kicsapódik.

Fákat kivágni

Vegyen minden biztonsági elöirást figyelembe és járjon a fa kivágásánál a következő képpen el: A láncfűrésssel csakis olyan fákat vághat ki, amelyeknek az átmérője kisebb a vezetősín hosszától! Sohasem próbálja meg, a beszorült fűrészt fűtó motorral kiszabadítani. A beszorult fűrészláncot mindig egy faék által szabcitsa ki!

Vegye figyelembe:

Veszélyeztetett tér: a dölő fák más fákat tudnak magukkal rántani. Ezért vesszük a veszélyeztetett körnek (kidöntésnek a köre) a fahossznak a dupláját. (11-es ábra)

Figyelem:

A vágás előtt egy visszavonulási utat (A) kell tervezni és szabaddá tenni. A visszavonulási útnak hátrafelé a várt dőlési irány (B) hátulja felé kellene vezetnie. (13-as ábra).

Figyelem:

A végső vágás elvégzése előtt ellenőrizze le hogy vannak-e nézők, állatok vagy akadályok a döntés területén

A fáknak a kivágása veszélyes és meg kell tanulni. Ha Ön még kezdő vagy még nincs gyakorlata, akkor el a kézzel a fák kivágásától! Járjon előtte egy tanfolyamra. (12-es ábra)

A dölési irány:

- Számolja elősször előre ki a dőlési irányt, a korona súlypontjának és a széliránynak a figyelembe vétele alatt. A láncfűrésznek a fa közvetlen megérintése előtt futnia kell! Bekapcsolni a

H

H

láncfűrészt. A fa dőlési irányába egy rovatkát fűrészelni. A rovatkával szemben lavő oldalon egy vizszintes vágást (kidöntési vágás) befűrészelni.

• Dölési rovatkát bevágni: ez adja meg a fának az irányt és a vezetést.
• Leellenőrizni a dölés irányát: ha korrigálni muszáj a dölési rovatkát, akkor mindig az egész szélességben utányágni.
• Kiáltsa „Figyelem, dôl a fa“.
• Csak most végezze el a döntővágást: ezt magasabban kell belevágni mint az dölési rovatkának a talpát. Tegye időbe bele az ékeket.
• A törési szegélyt meghagyni: ez úgy hat mint egy csuklópánt. Ha átvágja a csuklópántot, akkor a fa nem ellenőrizhetően dől.
  ● A fát körülékezni, nem körülfűrészelni.
• Amikor a fa döl, hátralépni. Figyelni a koronának a terét, várja meg a koronának a kilengését. Ne dolgozzon tovább a lógvamaradtt ágak alatt.

Ne vágja ki a fát:

● Ha már nem tudja felismerni a részleteket a dölés területén belül, mint például ködnél, esönél, hófúvásnál vagy szürkületnél.
● Ha a szél vagy széllökések miatt nem lehet biztossan betartani a dölési irányt. Fa kivágásért, meredek hegyoldalokon, tükörjégnél, megfagyott vagy deres talajnál csak akkor lehet felelőséget válalni, ha valójában biztossan tud állni.

Kikapcsolni: a hálózati dugót kihúzni.

A döntéshez ezután egy éket kell beleverni a vízszíntes vágásba. A döntési vágás utáni hátramenésnél ügyelni kell a leeső ágakra.

Tartozékok:

Használjon kizárólag Originális-pótalkatrészeket

Vezetösin PKS 1635/1 45.001.31

Vezetosin PKS 1840/1 45.003.31 Fürészlanck PKS 1635/1 45.001.11

Fürészlané PKS 1840/1 45.003.11

Karbantartás és tisztítás

A gépon történő bármijen fajta munkánál húzza ki a dugól a dugaszoló aljzatból! Tartsa szabadon és tisztán a szelőztetőnyíllásokat. A lánfürészen csak karbantartási munkálatokat szabad véghezvinni, azokat ameljek a használati utasításban le vannak irva. Ezeket túlhaladó munkálatokat a vevőszolgáltatásnak kell elvégeznie. Az elektromos fűrészen nem szabad semmijen változtatásokat elvégez. Merát azílat a saját biztonságát veszélyeztetheti. Ha a gép a gondos gyár-

tási és vizsgálati eljárás ellenére egyszer kihagyna, akkor a javítást egy autorizált vevőszolgáltatási mühely által kell elvégeztetni. Viszontkérdéseknél és a pótalkatrészek megrendelésénél kérjük adja meg a tipusmegnevezést ügymint a 9 jegyü megrendelési számot.

Megörzöhely

Örízze meg a láncfűrészét egy biztos helyen

A nem használt szerszámokat egy megtisztított egyenes felületen, egy száraz teremben, a gyerekek számára nem elérhető helyen kell megörizni.

Zavarok elhárítása

Körjük vegye figyelembe a 8-as és a 9-es oldalon levő biztonsági utasításokat

Zavar Ok Elhárltás
A motor nem működik Nincs áram	Megvizsgálni a dugaszoló aljzatot, kábelt,vezetéket, dugót. Kábelkár: avevőszolgáltatás által megjavítattni. Tiltva vana kábelt egy szigetelő szalaggal megföltozni.A sérüll kapcsolókat a vevőszolgáltatásiműhelyekben ki kell cseréltetni.Láncfék Lásd a 16-os és a 17-os pontokat „Láncfék”és „A láncfék kiengedése“
Nem fut a lánc Láncfék Megvizsgálni a láncféket, esetleg kiengedni.
Rossz vágási teljesítmény A lánc	tompa Megélesíteni a láncotA lánc rosszul van A lánc felszerelésnek afelszrelve helyességét megvizsgálniLáncfeszesség Megvizsgálni a lánc feszességét
Nehezen fut a fűrészLeugrik a lánc a kardról Láncfesz	asség Megvizsgálni a lánc feszességét
Felforrósodik a lánc (száraz) Lánc	zsírozás Megvizsgálni az olajállástMegvizsgálni a lánczsírozást.

Ne használjon olyan szerszámot amelynél nem lehet kapcsolni a ki/be kapcsolót.

Minden más fajta hibás működésnél, kérfük lépjen egy autorizált vevöszolgáltatási szervizzel, a központi szervizünkkel vagy az Ön kereskedőjével kapcsolatba.

H

103

Löbben az oclaslasben megrevezeti kezulekre 2 ex poliastet nyjunk, ara az kostm, tor a termelink transos lems. A 2-avoa-babirdő a kivocsely idozlás- sa vagy a kezlebrék, sevő által átvatala által kezdölk

A plattala orvanyashásnek a fathok a lecsztáldinink a hoználati chasításnak megfeleő szabáyszerő karbanlartása ügymint rendebottoszorál hoználati. Magtától ártalító, hogy az a 2 év alati a törvény szerinti szvetatossági jogai fennmaradnak.

A finális a kámatorszolg szvcsbági Körtársaság telfiérte erdvényos vagy a regionale fő forgamazó partner orszogában kegszahásokont a helyi erdvényos hívény körtérsakhoz. Körjik veges hygelsőbe a regyulátor ábbelőre vettor- relpálhatalál web kontaktarcsályi vagy az alá megadott serőbenmű.

GARANTIEURKUNDE

Az termekok dokumentacijának és kiserti okmányalnak az utánnyomasa és sokszorosítása, kivonatossan is csak az IGC GmbH kifejezett beleegyezésével engedélyezett.

TR
