HASZNÁLATI ÚTMUTATÓ BCPSK12KW Be Cool

Mobil split légkondicionáló

BCPSK12KW

Jelenlegi használati utasítás és más nyelvek

Töltse le a legfrissebb használati utasítást vagy telepítési útmutatót különböző nyelveken a www.becool.at/ linkről, vagy szkennelje be a megjelenített QR-kódot. Kövesse a weboldal található utasításokat.

AZ ÖSSZESZERELÉS, TELEPÍTÉS, ÜZEMELTETÉS VAGY KARBANTARTÁS MEGKEZDÉSE ELÖTT FIGYELMESEN OLVASSA EL A HASZNÁLATI UTASÍTÁST. A BIZTONSÁGI UTASÍTÁSOK BETARTÁSÁVAL VÉDJE MAGÁT ÉS MÁSOKAT. AZ UTASÍTÁSOK BE NEM TARTÁSA SZEMÉLYI SÉRÜLÉST ÉS/VAGY ANYAGI KÁRT OKOZHAT ÉS/VAGY A GARANCIA ÉRVÉNYÉT VESZTI!

Figyelem! A légkondicionálókat mindig függőleges helyzetben kell tárolni és szállítani, hogy elkerüljék a kompresszor sérülését. Ha a készüléket szállítás közben más pozícióba helyezték, javasoljuk, hogy a telepítés után legalább 24 órán át hagyja pihenni, mielőtt üzembe helyezné. Ez biztosítja, hogy a rendszerben lévő hűtőközeg stabilizálódjon és a zavartalan működés garantált legyen.

BE COOL

FONTOS INFORMÁCIÓK A BIZTONSÁGRÓL, A HELYMEGHATÁRO ZÁSRÓL ÉS AZ ELEKTROMOS CSATLAKOZÁSRÓ L.

1. Telepítés és üzemeltetés

○ A készüléket mindig szilárd, vízszintes felületre helyezze. A légkondicionálót működés közben nem szabad megdönteni vagy ferdén állítani.
- Ezt a légkondicionálót csak lakóépületben való használatra szánták, és nem szabad kültéren használni.
○ A kompresszor védelme érdekében a készüléket mindig tartsa függőleges helyzetben, mind a tárolás, mind a szállítás során.
- Kerülje a készülék elhelyezését erős hőforrások, gyúlékony vagy robbanásveszélyes gázok és vegyi anyagok közelében.
○ Győződjön meg arról, hogy a légkondicionáló be- és kimeneti nyílásai akadálymentesek az optimális légkeringés biztosítása érdekében.
- Ne használja a légkondicionálót poros vagy különösen szennyezett környezetben, mivel ez

BE COOL

gyorsabban eltömítheti a szűrőket és csökkentheti a hatékonyságot.

- Ügyeljen arra, hogy a készüléket ne érje közvetlen napfény, mivel ez ronthatja a teljesítményt és túlmelegedéshez vezethet.

○ A felhasználóknak szigorúan tilos a hűtőközeget saját maguknak hozzáadni.

2. Elektromos csatlakozás

○ A készüléket csak jól vezetett aljzatban használja, és előzetesen ellenőrizze az aljzat alkalmasságát.

- Ne használjon hosszabbító kábeleket vagy több aljzatot, mivel ez túlmelegedéshez és tűzhöz vezethet.

○ Győződjön meg arról, hogy a tápkábel nincs megcsavarodva vagy elgörbülve. Ne húzza a kábelt a készülék tápellátásról való leválasztásához - mindig használja a dugót.

- Kerülje a készülék használatát, ha a feszültség erősen ingadozik, vagy olyan régiókban, ahol gyakoriak az áramkimaradások, mivel ez károsíthatja az elektronikát.

- Kerülje el, hogy folyadékok csöpögjenek vagy kifolyjanak a készülékre. Ha víz kerül a készülékbe, azonnal válassza le a készüléket az elektromos hálózatról, és forduljon hivatalos szervizközponthoz.

3. Kezelés és kezelés

BE COOL

- Ne tegye ki a készüléket szélsőséges körülményeknek, például magas páratartalomnak vagy víznek. Kerülje a készülék használatát nedves helyiségekben, például pincében vagy úszómedencék közelében.

- Az áramütés elkerülése érdekében ne érintse meg a készüléket vagy a csatlakozót nedves kézzel.

- Ügyeljen arra, hogy semmilyen tárgy, például ujjak vagy kemény tárgyak ne kerüljenek a szellőzőnyílásba vagy a szellőzőrácsba, mivel ez sérülésekhez és sérülésekhez vezethet.

- Ne húzza közvetlenül a tömlőt, és ne sértse meg éles tárgyakkal. Ha azt veszi észre, hogy a tömlő sérült, ne használja tovább, és forduljon a kereskedőhöz javíttatás céljából.

4. Gyermek- és felhasználói biztonság

○ A 8 év alatti gyermekek és a csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek csak felügyelet mellett használhatják a készüléket.

○ A csomagolóanyagot gyermekek elől elzárva tartandó - fulladásveszély!

○ Ne engedje, hogy a gyerekek a készülékkel játsszanak.

5. Karbantartás és tisztítás

○ Tisztítás vagy szervizelés előtt húzza ki a készüléket a hálózatból.

BE COOL

• Az optimális teljesítmény biztosítása érdekében legalább hetente egyszer tisztítsa meg a légszűrőt.
  ○ A készüléket biztonságos, száraz, gyermekek számára hozzáférhetetlen helyen tárolja, amikor nincs használatban.
• Ne használjon olyan kémiai tisztítószereket vagy eszközöket, amelyek károsíthatják a készüléket.

6. Tárolás és szállítás

○ A készüléket függőleges helyzetben, száraz, hűvös helyen tárolja, ha nincs használatban.
○ Szállításkor ürítse ki a kondenzációs tartályt, és szállítás után legalább egy órán át hagyja pihenni a készüléket, mielőtt újra bekapcsolná.
○ Ha a készüléket hosszabb ideig nem használja, tárolás előtt ürítse ki teljesen a kondenzációs tartályt, és tisztítsa meg a készüléket.

7. Sürgősségi intézkedések

○ Szokatlan zajok, szagok vagy füst esetén azonnal kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót és ne használja tovább a légkondicionálót. Forduljon hivatalos szervizközponthoz.

Fontos megjegyzés: Bizonytalanság vagy javítás esetén a garancia és a biztonság garantálása érdekében csak a gyártó által felhatalmazott szervizközponthoz forduljon.

BE COOL

KÜLÖNLEGES INFORMÁCIÓK AZ R32 HÜTÓKÖZEGRÓL

1. A beltéri és a kültéri egység közötti hűtőközeg-kör a gyártási folyamat során lezáraśra kerül.
2. Az R32 az EK környezetvédelmi előírásainak megfelelő hűtőközeg.
3. A hütöközeg lehet szagtalan.

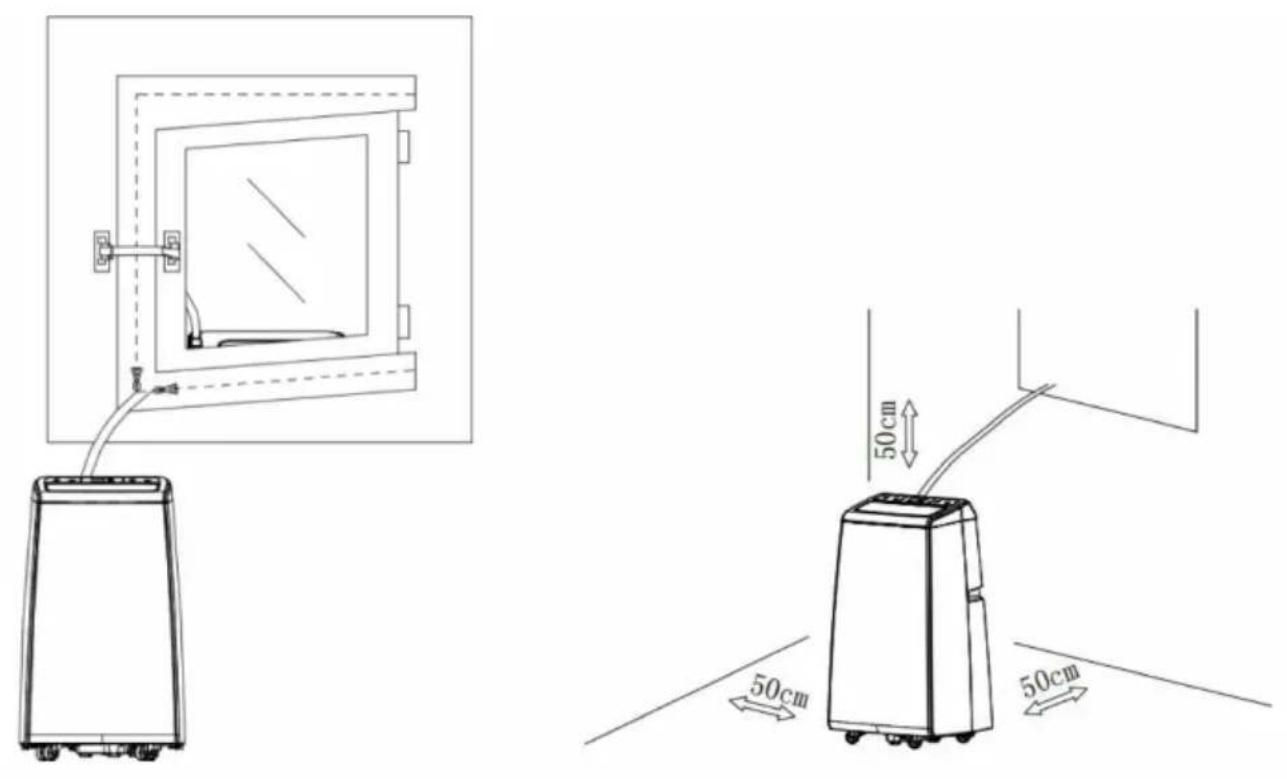

4. A készüléket olyan helyiségben kell elhelyezni, ahol működés közben nincsenek gyújtóforrások (pl. nyílt tűz, nyílt hőforrással működő gáz- és elektromos készülékek).
5. Ne lyukassza ki vagy égesse meg a légkondicionálót.
6. Ügyeljen arra, hogy a hütökörbe ne fúrjanak.
7. Azokat a nem szellőztetett helyiségeket, amelyekben a készüléket beszerelik, működtetik vagy tárolják, úgy kell kialakítani, hogy a hűtőközegveszteségek ne halmozódjanak fel. Ezáltal elkerülhető a hűtőközeg elektromos sütő, tűzhely vagy más gyújtóforrás által történő meggyulladása által okozott tűz vagy robbanás veszélye.
8. A készüléket úgy kell tárolni, hogy mechanikai sérülések ne keletkezhessenek.
9. A hűtőkörön dolgozó vagy beavatkozásokat végző személyeknek rendelkezniük kell egy felhatalmazott hatóság által kiállított érvényes tanúsítvánnyal, amely a oldalon az iparági szövetségek által elismert értékelési előírásokkal igazolja a hűtőközegek kezelésében való jártasságukat.
10. A javításokat a készülék gyártójának utasításai szerint kell elvégezni. Az olyan javítási és karbantartási munkákat, amelyek más szakszemélyzet beavatkozását igénylik, a gyúlékony hűtőközegek kezeléséért felelős szakember felügyelete mellett kell elvégezni.

BE COOL

Újrahasznosítás, ártalmatlanítás, megfelelőségi nyilatkozat

	RECYCLINGA csomagolóanyagok újrahasznosíthatók. Ezért ajánlott a szelektív hulladékok között ártalmatlanítani őket.
	DISPOSALAz "áthúzott kuka" szimbólum az elektromos és elektronikus berendezése hulladékának (WEEE) elkülönített ártalmatlanítását írja elő. Az elektromos elektronikus berendezések veszélyes és környezetre káros anyagokat tartalmazhatnak. Ezért ne a szelektálatlan maradékhulladékban, hanem a elektromos és elektronikus berendezések hulladékai számára kijelölt gyűjtőhelyen helyezze el őket. Ez hozzájárul az erőforrások és a környe védelméhez. További információkért forduljon a kereskedőjéhez vagy a hatóságokhoz. 2012/19/EU irányelv
	AKKUMULÁTOROK ÁRTALMATLANÍTÁSAAz elemekre, akkumulátorokra és a kapcsolódó hulladékokra vonatkozó hatályos jogszabályoknak megfelelően az elemen található áthúzott, kerek szemetesedény szimbólum jelzi, hogy a használt elemeket tilos a háztar hulladékba dobni. Az elemek és akkumulátorok erősen szennyező anyag tartalmaznak. A felhasználó köteles a használt elemeket a település gyűjtőhelyein vagy a megfelelő konténerekben elhelyezni. A szolgáltatás ingyenes. Így teljesülnek a törvényi előírások, és védik a környezetet.Ezek a szimbólumok az elemeken találhatók:Li = az akkumulátor lítiumot tartalmazAl = az akkumulátor lúgot tartalmazMn = az akkumulátor mangánt tartalmazCR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)
	MEGFELELŐSÉGI NYILATKOZATEzúton igazoljuk, hogy ez a termék megfelel az EU alapvető követelményeinek, rendeleteinek és irányelveinek. A részletes megfelelősé nyilatkozatot bármikor megtekintheti az alábbi linken:https://www.schuss-home.at/downloads

A hibák és technikai változtatások kivételével.

A KÉSZÜLÉK LEÍRÁSA ÉS A SZÁLLÍTÁSI TERJEDELEM

BE COOL

SZÁLLÍTÁSI TERJEDELEM

A BE COOL légkondicionálót a következőkkel szállítjuk:

Légkondicionáló	Távirányító	Tartókonzol
		[YC40]
2× kézi csavarok	Tömítő ruha	Tépőzáras rögzítő
Leeresztő tömlő	Pántszorító	Acél drótkötél biztonsági kötél
Szemcsavar (opcionális)	2×akkumulátor (1.5V, AAA)	Használati utasítás
A lefolyócső bilincse	Hőszigetelés a csatlakozó csőhöz

BE COOL

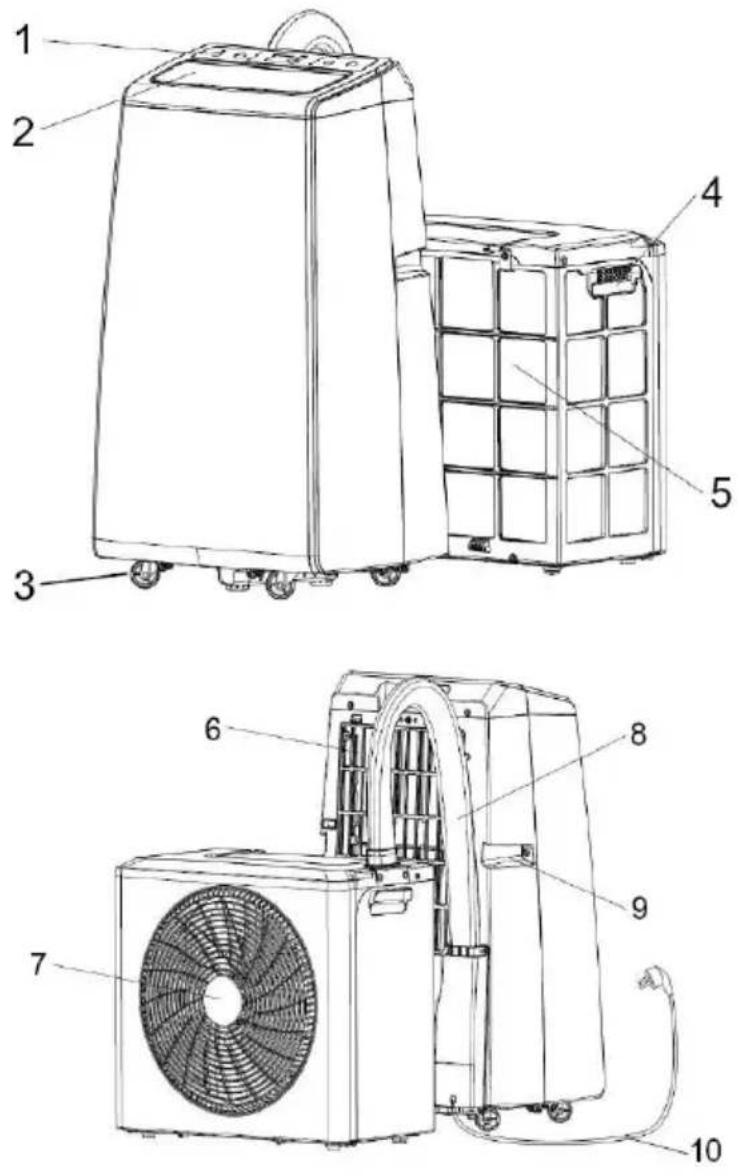

LEÍRÁS

1. vezérlőpanel
2. beltéri egység légkivezető nyílása
3. görgök
4. fogantyú

5. levegőellátás a kültéri egységhez

6. beltéri egység légbeömlő nyílásá

7. szellőzőnyílás
8. csatlakozó cső
9. fogantyú
10. tápkábel

BE COOL

VEZÉRLÓPANEL ÉS TÁVIRÁNYÍTÓ

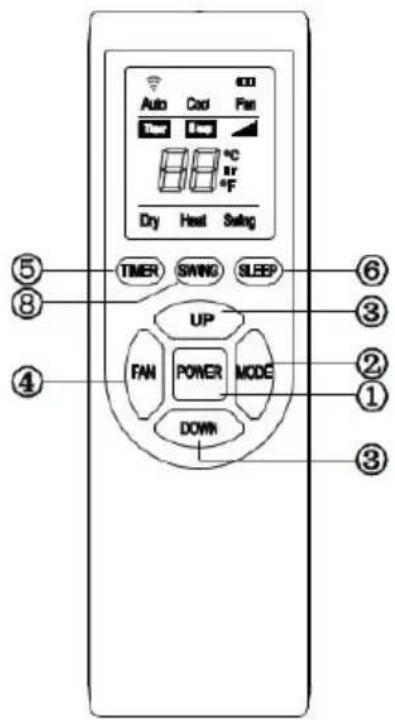

TÁVIRÁNYÍTÓ

Auto Cod Fan °C °F Dry Heat Sewing TIMER SWING SLEEP UP FAN POWER MODE DOWN ⑤ ⑧ ④ ⑥ ③ ② ① ③

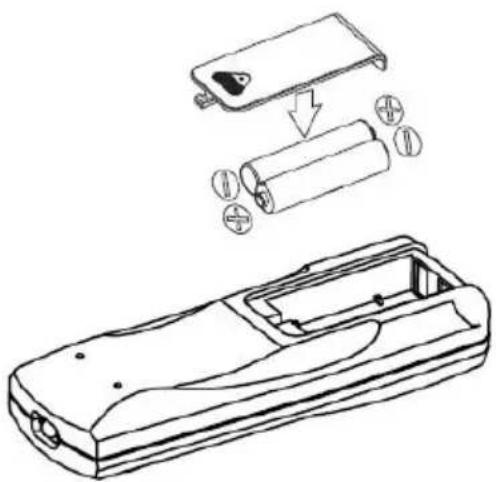

A távirányító használata előtt győződjön meg arról, hogy az elemek megfelelően vannak behelyezve.

A telepítés lépései a következők:

- Nyissa fel a távirányító hátoldalán lé fedelet a kinyitáshoz.

- Helyezzen be két új AAA elemet (DC1,5V), és győződjön meg arról, hogy a pólusok megfelelően igazodn egymáshoz.

- Győződjön meg róla, hogy az elemek szilárdan be vannak-e helyezve.

Nyomja meg ezt a gombot a légkondicionáló be- vagy kikapcsolásához.

② Mód gomb

Ezt a gombot megnyomva kiválaszthatja a hűtés, a szellőzés, a párátlanítás és a fűtés üzemmódokat.

③ Hőmérséklet/idő beállítása

Hűtés/fűtés üzemmódban: nyomja meg ezt a gombot a beállított hőmérséklet növeléséhez vagy csökkentéséhez;

Időzítő üzemmódban: nyomja meg ezt a gombot a bekapcsolási/kikapcsolási idő beállításához.

④ SPEED gomb

Nyomja meg ezt a gombot a ventilátor sebességének kiválasztásához: Turbo, Magas, Közepes, Alacsony és Csendes.

⑤ Időzítő gomb

Nyomja meg ezt a gombot készenléti üzemmódban a bekapcsolási idő beállításához;

Nyomja meg ezt a gombot a készülék bekapcsolásakor a kikapcsolási idő beállításához.

BE COOL

⑥ Alvó üzemmód (fel + időzítő gomb)

Nyomja meg ezt a gombkombinációt: "Fel + időzítő gomb" hűtési/fűtési üzemmódban, hogy alvó üzemmódba váltson.

⑦ Kijelzés

A kijelzön megjelenik a hőmérséklet és az idő.

⑧ Forgatás funkció (sebesség + időzítő gomb)

Nyomja meg a gombkombinációt (sebesség + időzítő gomb) a forgatható funkció be- vagy kikapcsolásához.

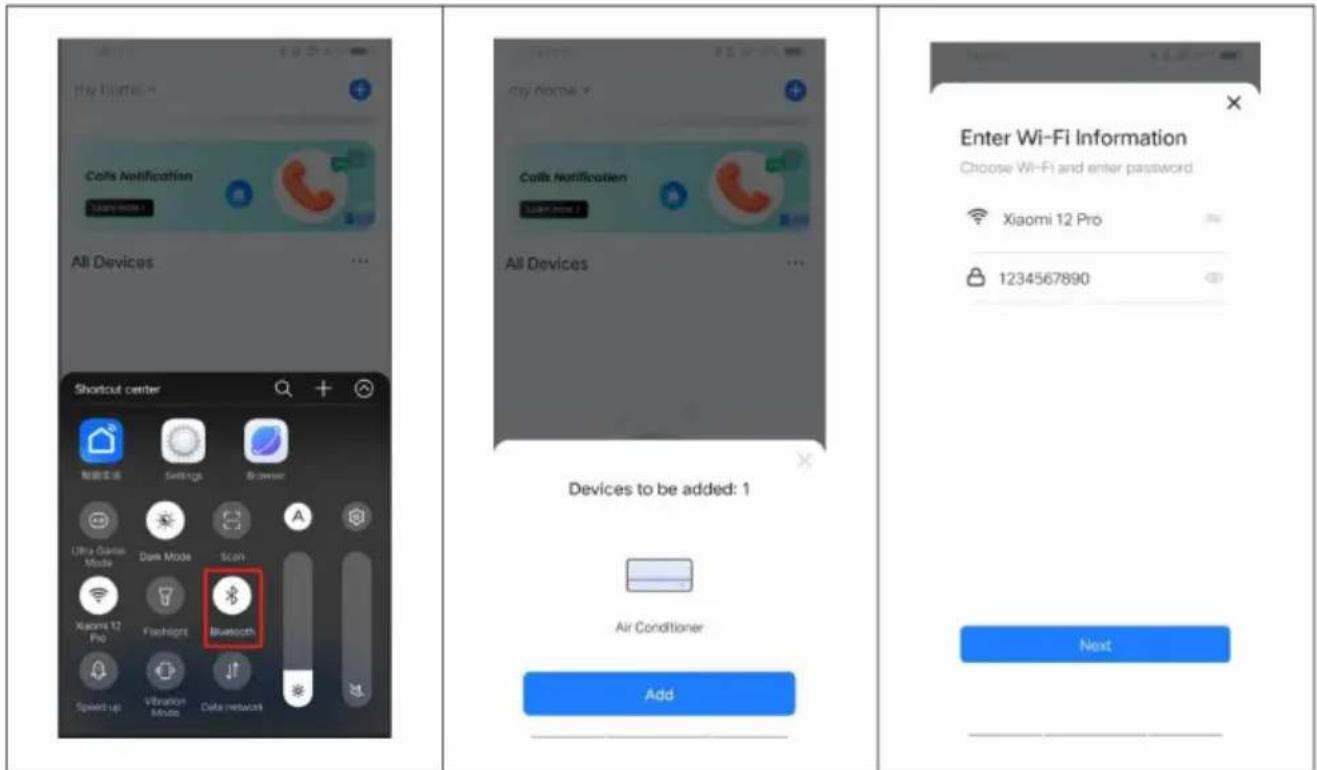

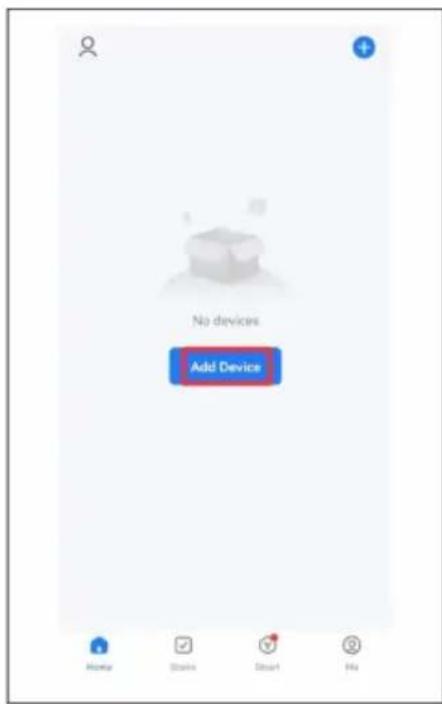

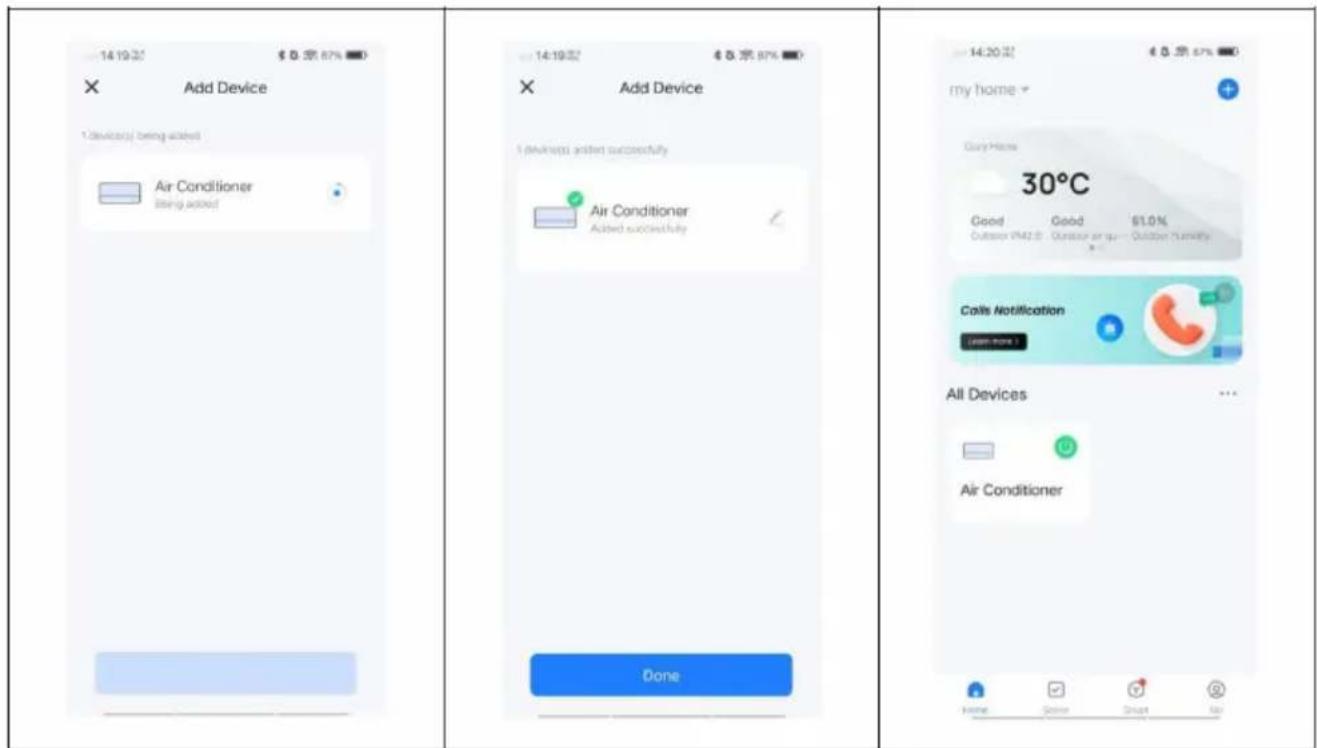

⑨ WiFi funkció

Készenléti üzemmódban nyomja meg és tartsa lenyomva 3 másodpercig a SPEED gombot a kezelőpanelen a WiFi hálózat visszaállításához vagy a WiFi kapcsolat megszakításához.

A légkondicionáló rendszer telepítése

1) Nyissa ki a készülék és a tartozékok csomagolását. Először ellenőrizze, hogy minden tartozék megvan-e. Ezután ellenőrizze, hogy a beltéri és a kültéri egység közötti tömlők megfelelően csatlakoztatva vannak-e. Végül győződjön meg arról, hogy a vízcsatlakozás szilárdan be van-e dugva.

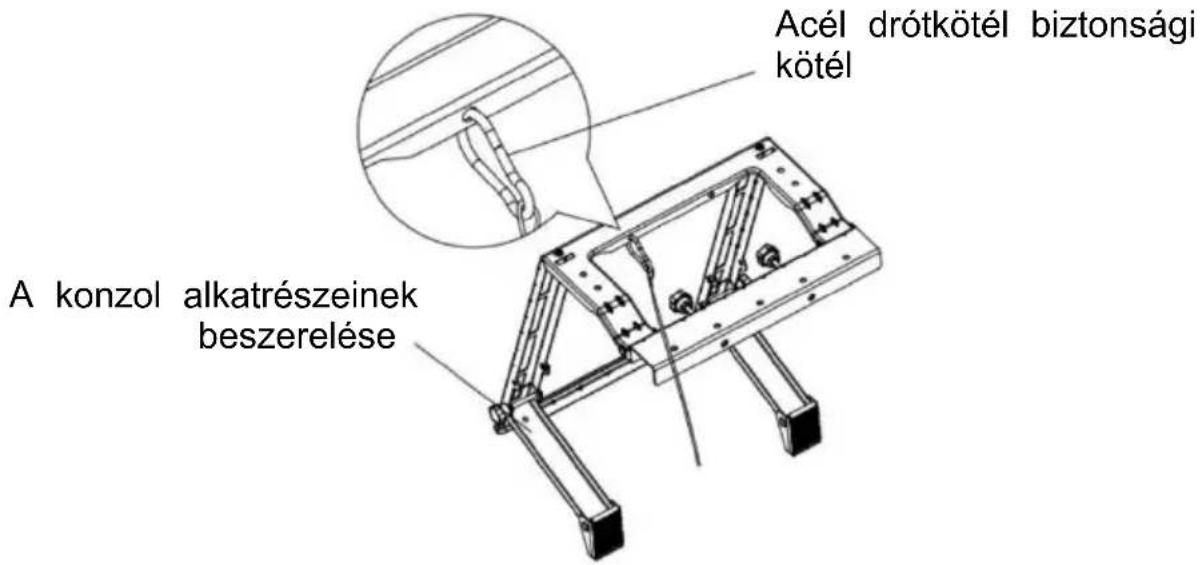

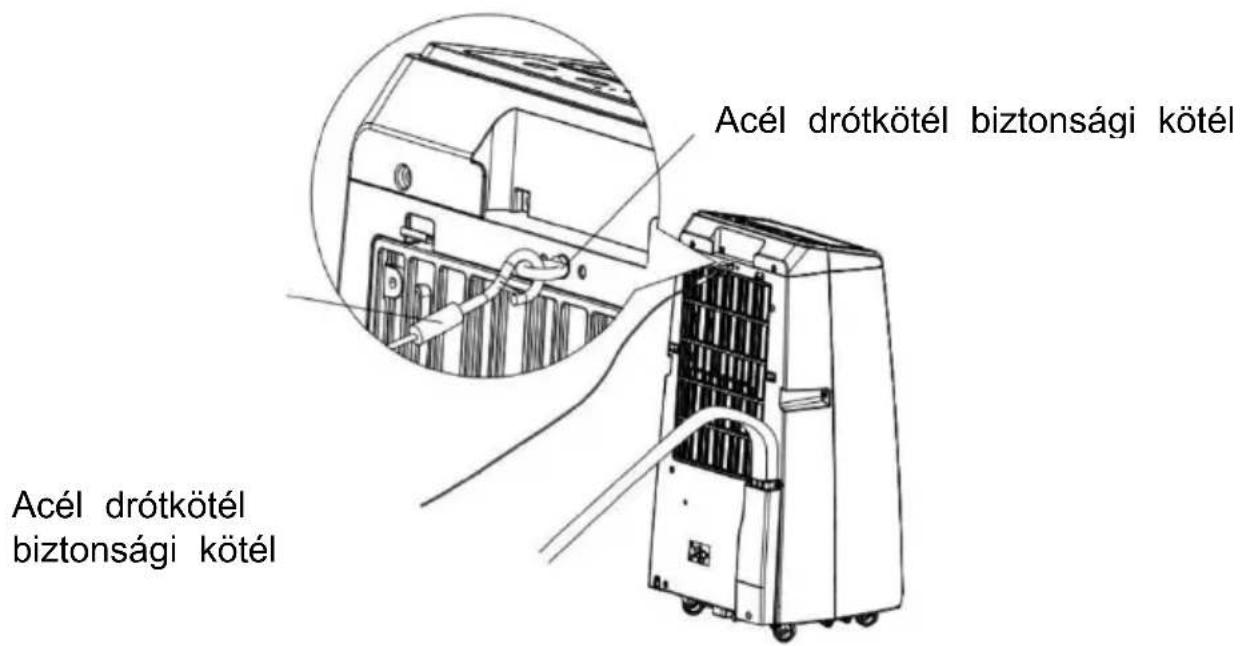

2) Csatlakoztassa az acélhuzalos biztonsági kábelt a tartóelemhez. Ahogy a képen látható:

BE COOL

Acél drótkötél biztonsági kötél A konzol alkatrészeinek beszerelése

3 ) Szerelje fel a szemescsavart a beltéri egységre, majd rögzítse az acélhuzalos biztonsági kábelt a szemescavarhoz. Ahogy a képen látható:

Acél drótkötél biztonsági kötél Acél drótkötél biztonsági kötél

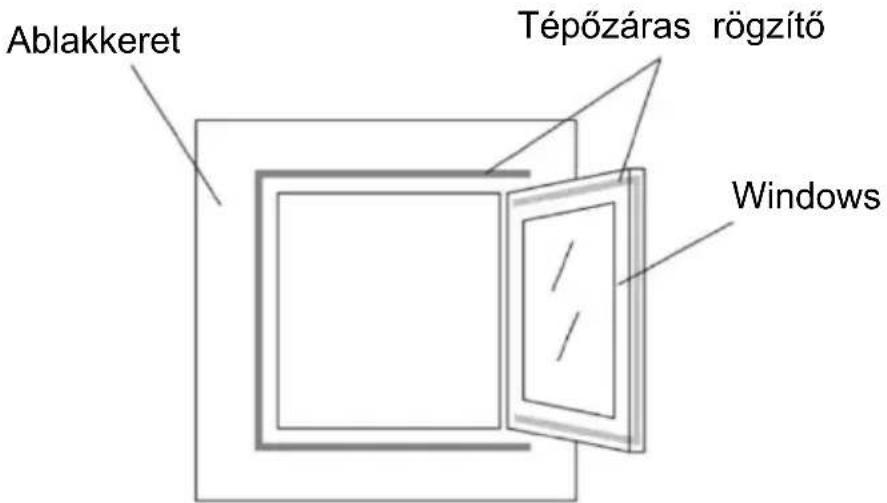

4) Ragassza a tépőzárat az ablakkeretre és az ablakra. Ahogy a képen látható:

BE COOL

Ablakkeret Tépőzáras rögzítő Windows

5) Először ragassza a tömítőrongyot szilárdan az ablakkeretre, majd húzza le a tömítőrongyot, és ragassza a tömítőrongy másik oldalát az ablakra. Ahogy a képen látható:

Tömítő ruha

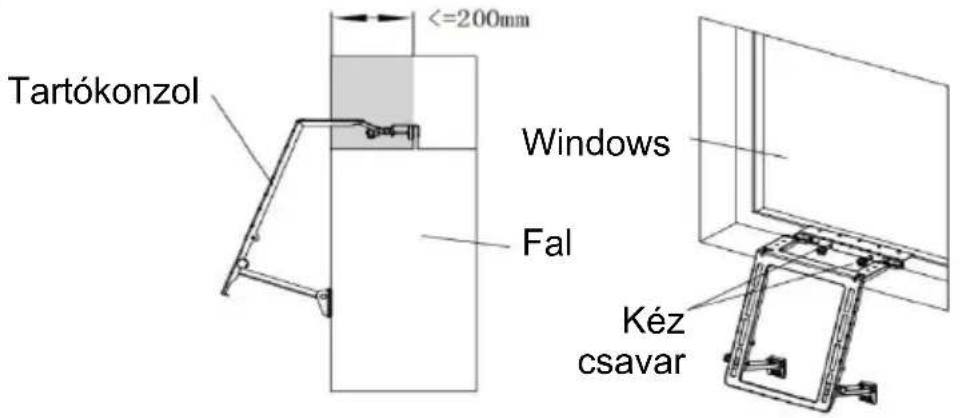

6) Rögzítse a rögzítő konzolt az ablakhoz. A konzol felszerelése viszonylag egyszerű, ahogy az ábrán látható. Ezután kézzel húzza meg a csavart, hogy a konzolt szilárdan rögzítse az ablakhoz. Ahogy az a képen látható:

BE COOL

Telepítés

Tartókonzol <=200mm Windows Fal Kéz csavar

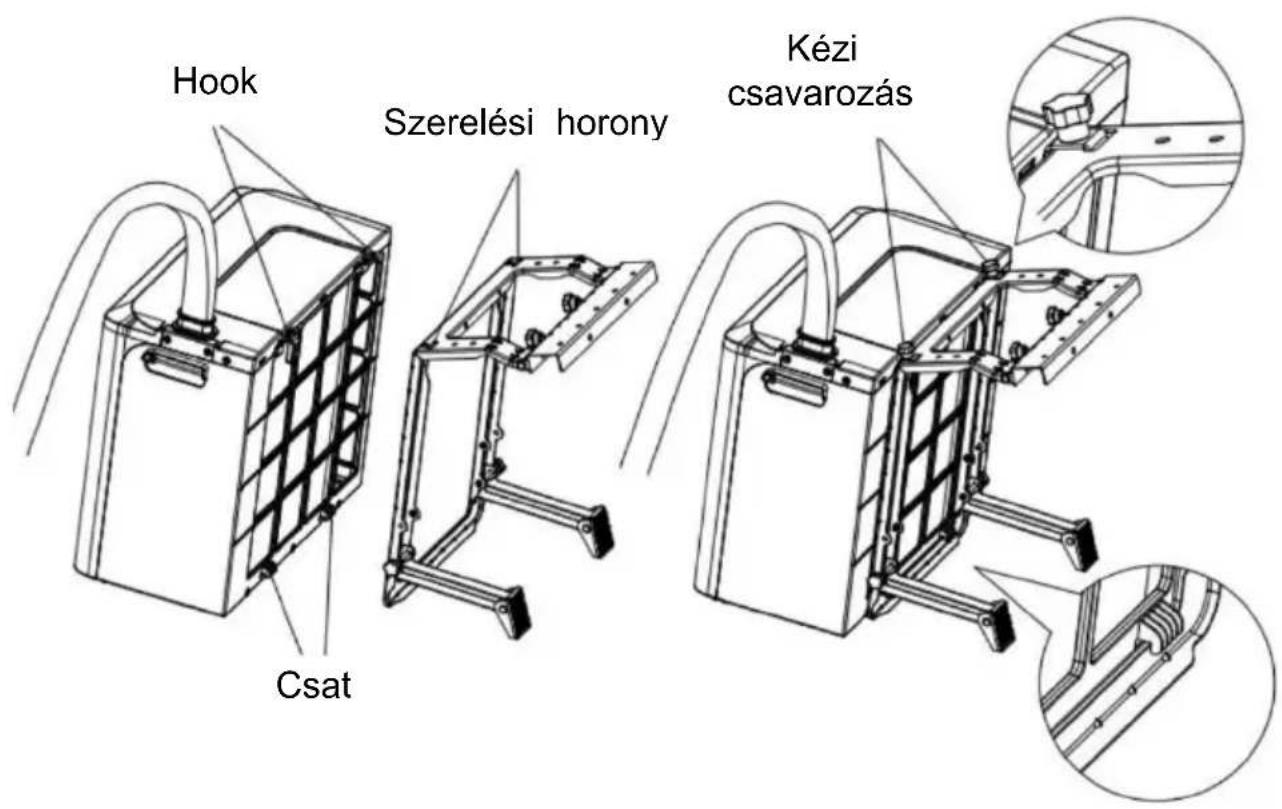

A kültéri egység telepítésekor a kültéri egység rögzítő csatját a konzolhoz kell rögzíteni. A kültéri egység kampóját be kell akasztani a tartóban lévő nyílásba. Ezután kézzel húzza meg a csavart. Lásd az ábrát:

Hook Szerelési horony Csat Kézi csavarozás

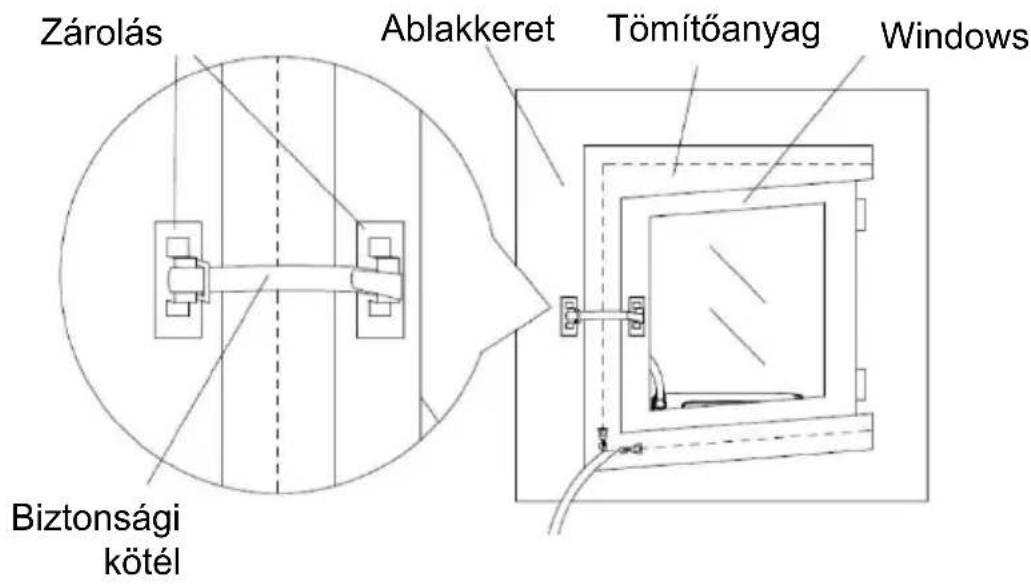

8) Rögzítse a zárszerkezet alapját az ablakhoz és a tervezett helyzetbe. Vigyázat! A két alapelem nem lehet túl messze egymástól, különben a zárszerkezet biztonsági kábele túl rövid lehet. Lásd az ábrát:

BE COOL

Zárolás Ablakkeret Tömitőanyag Windows Biztonsági kötél

9) A telepítés befejezése után. MEGJEGYZÉS: A légkondicionálót vízszintes és akadálymentes helyre kell telepíteni. Ügyeljen arra, hogy a levegő kivezető nyílása ne legyen elzárva. A minimálisan szükséges távolság minden oldalon 50 cm.

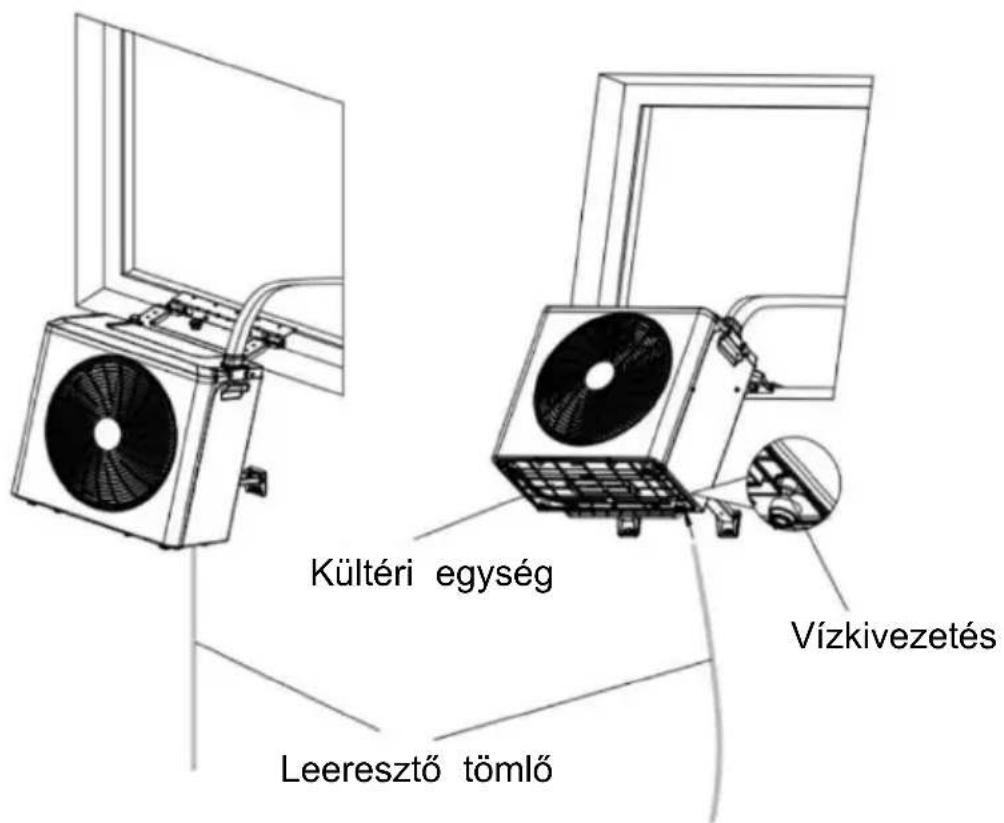

10) Ha a kültéri egység lefolyótömlő használatát igényli, egyszerűen szerelje a

BE COOL

lefolyótömlőt közvetlenül a lefolyóaljzatra. Szerelje be az alábbiak szerint.

Kültéri egység Vízkivezetés Leeresztő tömlő

KARBANTARTÁS ÉS TISZTÍTÁS

1. A karbantartási munkálatok elvégzése előtt győződjön meg arról, hogy a készülék le van választva az elektromos hálózatról.
2. Ne használjon kémiai tisztítószereket, például benzint a készülék tisztításához.
3. Ne tisztítsa a készüléket közvetlenül folyó víz alatt.
4. Ha a légkondicionáló megsérült, forduljon a kereskedőhöz vagy egy szakszervizhez.

Tisztítás

Vigyázat! Tisztítás vagy karbantartás előtt mindig húzza ki a tápkábelt a konnektorból.

A légszűrő tisztítása

- Fontos, hogy rendszeresen távolítsa el a port a szűrőről.

BE COOL

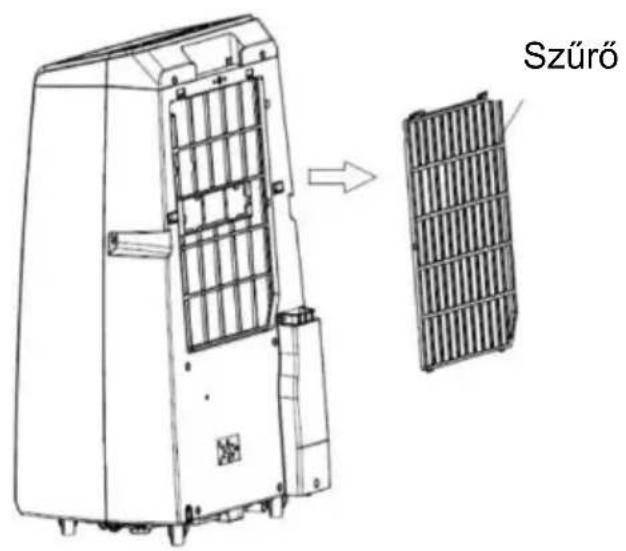

- Vegye ki a szüröt az alábbi ábrán látható módon.

- A szűrőt csapvízzel és/vagy porszívóval tisztítsa meg a szennyeződések eltávolítása érdekében.

- Ne használjon 40 °C-nál melegebb vizet, és ne tegye ki a szűrőt a napnak.

- Győződjön meg róla, hogy a szűrő teljesen száraz, mielőtt visszahelyezi a légkondicionálóba.

Szürő

Karbantartás

- Távolítsa el a gumidugót a lefolyónyílásról, és a kondenzvizet megfelelő helyen engedje le.

- Ha a légkondicionálót hosszabb ideig nem használják, akkor a kültéri egységet be kell vinni a belső térbe, hogy megakadályozza a por, szennyeződés stb. bejutását a légkivezető nyílásba.

A készülék felületének tisztítása

- Először semleges tisztítószerrel és nedves ruhával törölje át a felületet.

- Ezután száraz ruhával alaposan szárítsa meg a készüléket.

- Ügyeljen arra, hogy se víz, se tisztítószerek ne kerüljenek a készülék belsejébe.

BE COOL

- Ne használjon agresszív tisztítószereket vagy benzint a légkondicionáló tisztításához.

Tárolás

- Távolítsa el a légkondicionálót a telepítés helyéről.

- Távolítsa el a gumitömítést a beltéri egységről és a kültéri egységről, és engedje le a kondenzvizet.

- A készüléket ventilátor üzemmódban működtesse a belső tér szárításához.

- Kapcsolja ki a légkondicionálót, és húzza ki a konnektorból.

- Tisztítsa meg a szűrőt, és helyezze vissza.

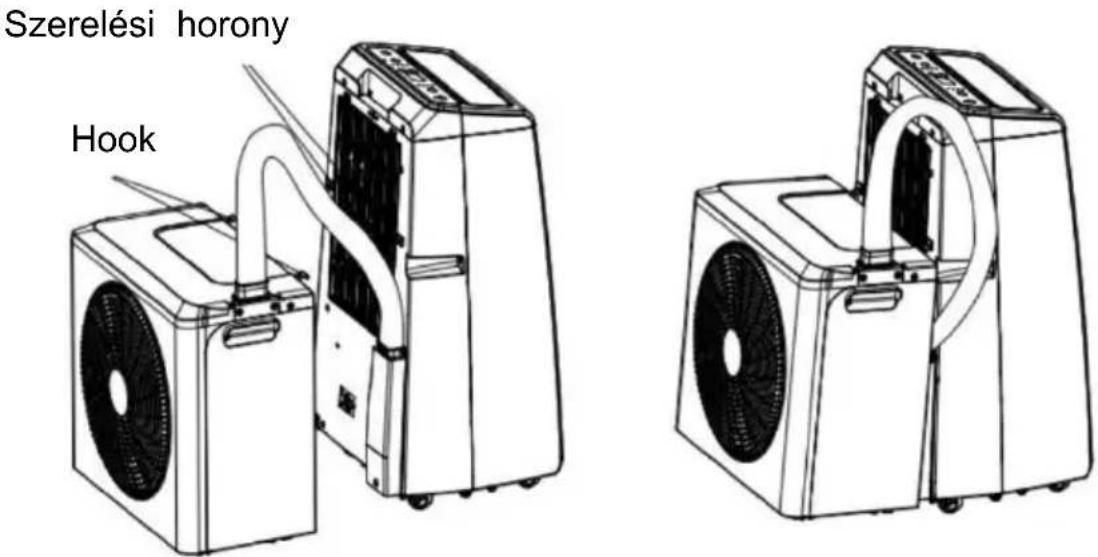

- Távolítsa el az összes konzolt a légkondicionálóról, illessze a kültéri egység konzoljait a beltéri egységhez, és szerelje össze a készüléket az alábbi ábrán látható módon.

- Tárolja a légkondicionálót hűvös és száraz helyen. Javasoljuk, hogy a légkondicionálót az eredeti csomagolásában tárolja, hogy megakadályozza a szennyeződések és a por felhalmozódását.

Szerelési horony Hook

ELLENŐRZÉSEK A SZEZON KEZDETÉN

- Ellenőrizze, hogy a tápkábel és a csatlakozóaljzat rendben van-e, és hogy a földelés működik-e.

BE COOL

• Győződjön meg arról, hogy a dugó gondosan be van-e illesztve a kondenzvíz kivezető nyílásba, és hogy a szűrők a helyükön vannak-e.
• Figyelmesen kövesse a telepítési és biztonsági utasításokat.

HIBAELHÁRÍTÁS

Ha a készülék nem vagy csak korlátozottan működik:

Ellenőrizze, hogy nem jelenik-e meg hibakód a kijelzön, és a megoldás megtalálásához tekintse meg a kódtáblázatot. Ha nem jelenik meg hibakód, a hibatáblázatban keresse meg a lehetséges megoldást.

Nem	Ok	Kód:
1	Kompresszor meghajtó IPM hiba	F1
2	PFC/IPM hiba	F2
3	Rendellenes kompresszor indítási sorrend	F3
4	Kompresszor működési hiba (nyomás a megenge tartományon kívül)	F4
5	A helyzetérzékelő áramkör meghibásodása	F5
6	Fázisáram túláramvédelem	FA
7	DC buszfeszültség Túl/alulfeszültség elleni védele	P2
8	Kommunikációs hiba a beltéri és a kültéri egys között	E4
9	Hiba a fő vezérlőpanel és a vezérlőpanel között kommunikációban	F6
10	AC bemeneti feszültségvédelem	P3
11	Váltakozó áramú túláramvédelem	P4
12	AC túl-/alulfeszültség elleni védelem	P5
13	A kültéri panel kültéri érzékelőjének meghibásoda (fenntartva)	F7
14	A visszatérő levegő érzékelő hibás működése (fenntartva) (fenntartva)	F8
15	A kipufogógáz-érzékelő hibás működése	E0
16	A kültéri hőmérséklet-érzékelő meghibásodása (fenntartva)	E6

BE COOL

17	A kültéri egyenáramú ventilátor meghibásodása	E7
18	A kültéri egység meghibásodása (EE)	FE
19	A visszatérő levegő érzékelő rendellenes hőmérsé védelmi funkciója	PA
20	Túlmelegedés elleni védelem a kompresszor felső részén	P1
21	Rendellenes hűtőfolyadék-keringés	PE
22	Kipufogógáz-hőmérsékletvédelem	PH
23	A külső tekercs túlterhelésvédelme (fenntartva)	PC
24	A beltéri egyenáramú ventilátor visszacsatolási hi	E3
25	A belső tekercs túlterhelés elleni védelme	P6
26	A belső tekercs fagyvédelme	P7
27	A belső tekercs hőmérséklet-érzékelőjének hibás működése	E2
28	A beltéri hőmérséklet-érzékelő meghibásodása	E1
29	A belső szerelvények nullaérték-ellenőrző egységé meghibásodása	P8
30	A belső EE meghibásodása	EE
31	A vízmotor visszacsatolási hibája	E5
32	A hűtőventilátor visszacsatolási hibája	E8
33	Kondenzációs tartály tele	FL
34	A négyirányú szelep visszafordítása rendellenes	EA
35	Rendszerhiba	Eb

HIBAELHÁRÍTÁSI ÚTMUTATÓ

Probléma	Ok	Megoldás
A készülék nem kapcsolható be	Nincs áram	Kapcsolja be a készülék
	Sérült konnektor	Kapcsolja ki a készülék és ellenőrizze/javítsa meg az aljzatot.
	Ismeretlen ok	Lépjen kapcsolatba a kereskedővel.
Alacsony légkiszorítás	A legalacsonyabb ventilátorszint van	Válassza ki a nagy ventilátorsebességű

BE COOL

vagy korlátozott hűtőhatás	kiválasztva	üzemmódot.
	A légszűrő piszkos	Ellenőrizze és tisztítsa meg a szűrőt.
	A beltéri egység levegőellátása vagy a levegő kimeneti nyílása elzáródott.	Győződjön meg arról, hogy a készülék nincs eltömödve, és szükség esetén távolítsa el az eltömödést.
	A kültéri egység levegőellátása vagy a levegő kimenete el var zárva	Győződjön meg arról, hogy a készülék nincs eltömödve, és szükség esetén távolítsa el az eltömödést.
	A környezeti hömérséklet túl alacson vagy túl magas	A környezeti hömérsékletnek 18 és 40 °C között kell lenni
	Elégtelen feszültség a tápegységből	Forduljon szervizünkhöz, vagy használjon más hálózati csatlakozást.
Csak légkiszorítás, de nincs hűtőhatás	A készülék szellőztető üzemmódban működik	Várjon körülbelül 3-5 percet, amíg a termosztújra bekapcsol.
	A hűtési üzemmód automatikusan kikapcsolt	Ellenőrizze, hogy a rögzítőkonzol biztonságosan áll-e, és húzza meg a készülék rögzítőcsavarjait.
Vízszivárgás a beltéri egységből	A beltéri egység alján lévő gumidugó hiányzik vagy nem eléggé van benyomódva	Ellenőrizze vagy cserélje ki a gumidugót.
	A készüléket megdöntik	A készüléket vízszinteset kell felszerelni.
A készülék megfelelő szagot bocsát ki	Van egy komoly probléma	Azonnal kapcsolja ki a készüléket, és forduljon kereskedőhöz.

BE COOL

Smart Home Wi-Fi csatlakozási útmutató

FONTOS

Felhívjuk figyelmét, hogy csak a 2,4 GHz-es hálózatok támogatottak!

Átviteli teljesítmény: max. 100mW

Alkalmazás telepítése

Töltse le a "Smart life" alkalmazást a Play Store-ból (Android) vagy az App Store-ból (iOS). A következő QR közvetlenül az alkalmazás letöltéséhez vezet:

Ha még nem rendelkezik Smart Life-fiókkal, regisztrálhat vagy bejelentkezhet egy ellenőrző kóddal, amelyet SMS-ben küldünk Önnek. Regisztráció:

• Navigáljon az alkalmazásban a regisztrációs területre.
• A rendszer automatikusan felismeri az Ön országát vagy régióját. Lehetősége van arra is, hogy az országkódot manuálisan válassza ki. Adja meg mobiltelefonszámát vagy e-mail címét, és koppintson a "Tovább" gombra.
• Ha a mobiltelefonszám opciót választja, írja be az SMS-ben kapott ellenőrző kódot. Ezután állítson be egy jelszót, és a regisztráció befejezéséhez koppintson a "Megerősítés" gombra.

BE COOL

Csatlakoztasson egy eszközt a hálózathoz:

• Amikor a légkondicionáló készenléti üzemmódban van, nyomja meg a kezelőpanelen lévő FAN gombot 3 másodpercig, hogy átkapcsoljon Wi-Fi csatlakozási módba. A Wi-Fi jelzőfény villogni kezd.
• Nyissa meg a Smart Home alkalmazást, és a hálózaton keresztül új eszköz hozzáadásához koppintson a "+" gombra a jobb felső sarokban.
• Győződjön meg róla, hogy a működési lámpa gyorsan villog (másodpercenként 2-szer), és koppintson a "Gyors villogás megerősítése" gombra.
• Válassza ki a Wi-Fi hálózatot (megjegyzés: a hálózatnak a 2,4 GHz-es sávban kell lennie), és adja meg a jelszót. A készülék elindítja a párosítási folyamatot, és csatlakozik az alkalmazáshoz.
• A készülék sikeres konfigurálása után a légkondicionáló egység megjelenik az Intelligens otthon oldalon. Koppintson rá a készülék működéséhez való hozzáféréshez.

Kapcsolat létrehozása Bluetooth-on keresztül

• A kapcsolat létrehozása előtt győződjön meg arról, hogy a készülék készenléti üzemmódban van.
• Nyomja meg a "FAN" gombot 3 másodpercig a Wi-Fi csatlakozási módba való átváltáshoz, és a Wi-Fi jelzőfény villogni kezd.
• Aktiválja a Bluetooth funkciót a telefonon.
• Ha a készülék be van kapcsolva, és kapcsolatot kell létesíteni, az alkalmazás megnyitása után egy pillanatra automatikusan megjelenik a csatlakoztatott Bluetooth-eszköz. A kapcsolat létrehozásához kattintson a "Hozzáadás" gombra.
• Adja meg a WiFi SSID-t (a WiFi kapcsolat neve), adja meg a WiFi jelszót, majd kattintson a "Tovább" gombra a beállítás folytatásához. (Megjegyzés: A hálózatnak a 2,4 GHz-es sávban kell lennie).
• Ha a haladásjelző sáv befejeződött, megjelenik a készülék párosítási felülete, és a készülék sikeresen csatlakozik.
• Kattintson a "Kész" gombra a készülék felhasználói felületére való áttéréshez.

BE COOL

Calla Notification All Devices Shortcut center 智能交通 Settings Browser Ultra Game Mode Data Mode Scan Xiaomi 12 Pro Fashion Bluetooth Speed Up Vibration Mode Data network All Devices Devices to be added: 1 Air Conditioner Add Enter Wi-Fi Information Choose Wi-Fi and enter password Xiaomi 12 Pro 1234567890 Next

Az alkalmazás az Amazon Alexa és a Google Assistant alkalmazással is működik.

BE COOL

Műszaki adatok WiFi
rádiótechnológia:	Wifi (WLAN)
Rádió működési frekvencia	2412MHz-2472MHz
BLE működési frekvencia	2402MHz-2480MHz
Moduláció típusa	802.11b: DSSS802.11g: OFDM802.11n (20MHz): OFDM
Fix frekvenciájú szoftver	SecureCRT.exe
Antenna erősítés	2,5dBi
Antenna típusa	PCB
Átviteli teljesítmény	520dBm

BE COOL

Műszaki információk
Tételszám	BCPSK12KW
Hűtési kapacitás	12,000 BTU/h
	3500 watt
Hőteljesítmény	12,000 BTU/h
	3500 watt
Max. Energiafogyasztás hűtés	1200 watt
Max. Energiafogyasztás fűtés	1100 watt
Párátlanítási arány	1,2 L/h
Bemeneti feszültség	220 - 240 V
Frekvencia	50 Hz
WIFI átviteli frekvencia:	2,4 GHz
Átviteli teljesítmény:	max. 100 mW
Hűtő/töltés	R32, 640 g
SEER	5,6
SCOP	4,0
Energiahatékonysági osztály (hűtés/fűtés)	A+ / A+
Légkeringés	380 - 440 f/n
Zajszint (beltéri/kültéri)	59 dB(A) / 65 dB(A)
Súly (nettó/bruttó)	34,5 kg / 43 kg
A beltéri egység méretei	430×320×730mm
Méretek kültéri egység	492×263×460mm
A gyártó elérhetősége további információkért	Schuss Home Electronic GmbHScheringgasse 3, A-1140 BécsTel: [phone] - 0Szolgáltatási vonal: [phone]www.becool.atFB-szám: 236974 t / FB-Bíróság: Béd

BE COOL

GARANCIA

A BE COOL e minőségi termékével Ön az innováció, a tartósság és a megbízhatóság mellett döntött.

Erre a BE COOL készülékre a vásárlástól számított 2 év garancia vonatkozik Ausztriában!

Ha a várakozásokkal ellentétben mégis szervizmunkára lenne szükség az Ön készülékén ezen időszak alatt, ezúton garantáljuk Önnek a termék ingyenes javítását (alkatrész és munka) vagy (a Schuss döntése szerint) cseréjét. Ha gazdasági okokból sem a javítás, sem a csere nem lehetséges, fenntartjuk a jogot, hogy időértékes jóváírást állítsunk ki.

Klímaberendezések esetében első lépésként mindig vegye fel a kapcsolatot az ügyfélszolgálattal (lásd a készülékre ragasztott matricát vagy a használati utasítás első oldalát); ventilátorok esetében forduljon a szakkereskedőhöz vagy közvetlenül hozzánk. Felhívjuk a figyelmet arra, hogy minden olyan javítási munka, amelyet nem Ausztriában, hivatalos szakszervizben végeztetnek, azonnal érvényteleníti a garanciát.

Ez a garancia nem terjed ki

• Az alkatrészek javítása vagy cseréje a szokásos elhasználódás miatt
• A használati utasítás be nem tartása miatti károk
• Olyan eszközök, amelyeket - akár csak részben is - kereskedelmi célokra használnak
• külső hatások (esés, ütközés, törés, nem rendeltetésszerű használat stb.) által mechanikusan károsodott eszközök, valamint az esztétikai jellegű kopás jelei.
• Nem megfelelően kezelt eszközök
• Azokat a készülékeket, amelyeket nem az általunk felhatalmazott szervizmühely nyitott fel.
• A légkondicionáló egységek nem megfelelően zárt kondenzvíz-elvezető szelepei vagy a helytelenül behelyezett víztartályok által okozott károk.
• Nem teljesült fogyasztói elvárások.
• Vis maior, víz, villámcsapás, túlfeszültség okozta károk.
• Olyan eszközök, amelyeken a típusjelzést és/vagy a sorozatszámot megváltoztatták, törölték, olvashatatlanná tették vagy eltávolították.
• az általunk felhatalmazott mühelyeken kívüli szolgáltatások, a felhatalmazott mühelybe vagy hozzánk és vissza történő szállítás költségei, valamint a kapcsolódó kockázatok.

Szeretnénk hangsúlyozni, hogy a garanciális időszakon belül 60,- € átalányösszeg (a 2015. évi fogyasztói árindex alapján indexálva, 2020. június) kerül felszámításra működési hiba esetén, vagy ha nem észleltek hibát.

A garanciális szolgáltatás (a készülék javítása vagy cseréje) nem hosszabbítja meg a vásárlástól számított 2 éves abszolút garanciális időszakot.

A 2 éves garancia csak a vásárlást igazoló bizonylat (amelynek tartalmaznia kell a kereskedő nevét és címét, valamint a készülék teljes nevét)_ és a hozzá tartozó garanciajegy bemutatása esetén érvényes, amelyen fel kell tüntetni a készülék típusát és a sorozatszámot (a dobozon és a készülék hátoldalán vagy alján látható)! A jótállási igazolás nélkül csak a törvényes jótállás érvényes!

Kifejezetten felhívjuk a figyelmet arra, hogy a törvényes szavatossági jogokat ez a garancia nem érinti, és azok érintetlenül maradnak.

A Schuss Home Electronic GmbH és annak közreműködői csak súlyos gondatlanság vagy szándékosság esetén felelnek a károkért. Kizárt a felelősség az elmaradt haszonért, a várt, de nem realizált megtakarításokért, a következményes károkért és a harmadik személyek követeléseiből eredő károkért. A rögzített adatokban vagy a rögzített adatokért bekövetkezett károk minden esetben ki vannak zárva a kártérítési felelősségből.

Gratulálok a választásodhoz. Reméljük, hogy élvezni fogja BE COOL készülékének használatát!

CÍM:

Schuss Home Electronic GmbH

1140 Bécs, Scheringgasse 3

Tel.: [phone]

Típusmegjelölés:......

Sorszám:......

Garanciális igény esetén ezt a garanciaigazolást a készülékkel együtt kell átadni a hivatalos szerviznek vagy annak a kereskedőnek, akitől a készüléket vásárolta!

BE COOL

NÁVOD K OBSLUZE

① Tlačidlo napájania
