HASZNÁLATI ÚTMUTATÓ FWP10CAFN6V3 DAIKIN

5.1 EGYSÉG ÖSSZESZERELÉSE....p. 77

6 FUNKCIONÁLIS ELLENŐRZÉS ......p. 77

7 HASZNÁLAT....p. 78

8 KARBANTARTÁS....p. 78

LÉGSZÜRÓTISZTÍTÁSA ......p. 78

HÖCSERÉLÖBLOKKTISZTÍTÁSA ......p. 78

9 HIBAKERESÉS p. 79

10 NÉVLEGES MÜSZAKI ADATOK ...... p. 80

11 TÖMEG ADATOK p. 81

12 ÁBRA....p.82

ÜZEMI HATÁRÉRTÉKEK

Hőszállító közeg: víz

Víz hömérséklete: 5 °C ÷ 95 °C

Levegő hömérséklete: -20 °C ÷ 40 °C

Tápfeszültség: 230 V +/-10 %

Max üzemi nyomás: 16 bar

A környezeti levegő relatív páratartalmára vonatkozó

határérték: RH<85% nem lecsapódó

1 A TELEPÍTÉS MEGKEZDÉSE ELÖTT

Figyelmesen olvassa el az utasítást!

A készülék beszerelését és karbantartását kizárólag szakképzett, ennek a készüléknek a beszerelésére képesített szakember végezheti, az érvényben levő előírások betartásával.

A készülék átvételekor, ellenőrizze állapotát, győződjön meg arról,

FIGYELEM: Az elektromos és elektronikus termékeket nem szabad összekeverni a nem válogatott háztartási hulladékkal. NE próbálja meg saját maga szétszerelni a rendszert: a rendszer szétszerelését, az olaj és más alkatrészek kezelését egy felhatalmazott szerelőnek kell elvégeznie, és meg kell felelnie

hogy nem sérült-e meg szállítás során.

A tartozékok beszerelését és használatát lásd a külön műszaki adatlapokon.

Azonosítsa be FWP- C fan-coil készülékének modelljét a csomagoláson található jelzések alapján.

BIZTONSÁGI JELZÉSEK

Figyelmesen olvassa el az utasítást!

Figyelem

Használjon egyéni védőeszközöket

HASZNÁLJON MEGFELELŐ EGYÉNI VÉDŐFELSZERELÉSEKET (KESZTYÜ HÜTŐFOLYADÉKHOZ, SZEMÜVEG)

a vonatkozó jogszabályoknak. Az egységeket egy speciális feldolgozó létesítményben kell kezelni az újrafelhasználás, az újrahasznosítás és érdekében. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket. További információért forduljon a telepítőhöz vagy a helyi hatósághoz.

FIGYELEM: az egység nem tartalmaz veszélyes alkatrészeket az 1357/2014 rendelet szerinti besorolás szerint.

2 RENDELTETÉSSZERÜ HASZNÁLAT

A Daikin nem vállal semmilyen felelősséget abban az esetben, ha a készüléket nem hozzáértő szakember szerelte be, nem rendeltetésszerűen illetve nem a gyártó által megengedett üzemi körülmények között használja, az útmutatóban meghatározott karbantartást

nem végzi el, nem eredeti pótalkatrészeket használ.

*„A környezeti levegő klimatizálására tervezett és lakossági kényelmi alkalmazásokban való használatra szánt berendezések.

TELEPÍTÉS HELYE

A beszerelés helyének kiválasztásánál vegye figyelembe a következőket:

— A klímakészüléket ne helyezze közvetlenül dugalj alá
— készüléket ne szerelje olyan helyiségbe, amelyben gyúlékony gázok vagy porok vannak
— ne tegye ki a készüléket fröccsenő víznek; ne telepítse a mosó konyhába

— a fan-coil készüléket olyan falra vagy mennyezetre szerelje fel, amely elbírja a súlyát, és hagyjon körülötte elegendő teret ahhoz, hogy biztosítsa a megfelelően működést, és lehetővé tegye a karbantartás elvégzését
— beszerelésig eredeti csomagolásában őrizze meg a készüléket, hogy ne kerüljön por a belsejébe

3 A BERENDEZÉS LEÍRÁSA

MODULÁCIÓ ÉS NAGY HATÁSFOK MENNYEZETBE SÜLLYESZTVE

A FWP-C a villanymotorokon alkalmazott EC inverter technológiával teszi teljessé a termékskálát. A FWP-C hozzáadódnak a kefe nélküli motor előnyei, ami alacsonyabb energiafelhasználást, és ezzel alacsonyabb CO₂ kibocsátást jelent, valamint a légáram modulációjának köszönhetően rugalmasabb üzemelést és a hő- és nedvességérzet komfortjának növekedését valamint alacsonyabb zajszintet.

A termékskála 8 modellt tartalmaz, melyek 300 és 1200 m³/h közötti

légáramtartományt fednek le.

A légáram folyamatos modulációja és a nagy hatásfokú höcserélők használata lehetővé teszi, hogy mérsékelt levegő- és vízhőmérséklet-eltéréssel is képes legyen működni.

Ezen túl optimalizálni lehet a höcserélők keringetését központi alkalmazásokhoz, mint a district cooling.

FÖ EGYSÉGEK

Szerkezet

1. tűzvédelmi osztályú önoltó panelekkel hő- és hangszigetelt, horganyzott acéllemezből készült. Kis méret, mely segíti a vízszintes beszerelést az álmennyezetbe. A készülékhez tartozik csepptálca és cseppvíz-elvezetés.

A nagy csepptálca a készülék belsejében található, az elvezetéshez képest túlnyomással működik, hogy megkönnyítse a cseppvíz elvezetését.

Höcserélő blokk

Alapfelszereltség 3 soros, kérésre 4 soros, nagy hatékonyságú, rézcsőben és alumínium lamellákban, amelyek mechanikus expanzióval vannak a csövekhez rögzítve. Sárgaréz csőcsonkokkal és légtelenítő szeleppel szerelve. A höcserélő alapesetben bal oldali bekötésre van szerelve, de 180°-kal el lehet forgatni. Igény esetén rendelhetők district cooling alkalmazásokra optimalizált nagy hatásfokú höcserélők.

Ventilátorok

ABS vagy alumínium anyagú, két oldalról szívó, első lapátú, statikusan és dinamikusan kiegyensúlyozott, közvetlenül a villanymotorhoz

csatlakoztatott centrifugális ventilátorok.

Motor EC

Állandómágneses motor A készülék motorvezérlő inverter kártyával rendelkezik, ami lehetővé teszi a forgássebesség pontos beállítását (0-10V-os vezérlőjel).

Levegőszűrő

Szívóoldalon elhelyezett, lentről kihúzható, akrilszálas, felújítható, G3 szűrőosztályú levegőszűrő.

Levegő elszívás

Leveg elszívás a gép elülső vagy alsó részéről, a rendszer követelményeknek megfelelően.

Példa beszerelésre

A vázszerkezet lehetővé teszi, hogy frisslevegő-szívó és nyomóoldalon kiegészítők széles skáláját kombinálja, míg meg nem kapja az optimális készüléket.

TARTOZÉKOK

Mikroprocesszoros elektronikus vezérlőpanelek, kijelzővel ellátott

FWECSAP Tápkártya az FWCS vezérléshez
FWECSAC Felhasználói felület kijelzővel az FWCS vezérléshez
FWEC3AA Mikroprocesszoros vezérlés FWE3AA kijelzővel
FWHSKA Páratartalom szonda az FWEC 2, FWE3AA, FWECS vezérlőkhöz
FWTSKA Víszonda az FWEC, FWECS parancsokhoz
Kiegészítő kondenzvíz gyűjtő tálcák, szigetelő burkolat, kondenzvíz-elvezető szivattyú
CDRP1A Kondenz elvezető szivattyú készlet
Elektromos ellenállások
EH Elektromos ellenállás szerelőkészlettel, relé dobozzal és biztonsági eszközökkel
Egyés tartozékok
EDPD	Kiegészítő kondenzvízgyűjtő tálca
EPIMSB6	Csoportvezérőlő interfész maximum 4 fan-coil párhuzarnos bekötéséhez egyetlen vezérőlegységre
Szelepek
2 utas szelep, ON/OFFvagy MODULÁLÓ működtetők, 230 V vagy 24 V tápegység, hidraulikus készletek, kiegészítő alkumulátorhoz
2 utas szelep, ON/OFFvagy MODULÁLÓ működtetők, 230 V vagy 24 V tápegység, hidraulikus készletek, fő alkumulátorhoz
3 utas szelep, ON/OFFvagy MODULÁLÓ működtetők, 230 V vagy 24 V tápegység, hidraulikus készletek, kiegészítő alkumulátorhoz
3 utas szelep, ON/OFFvagy MODULÁLÓ működtetők, 230 V vagy 24 V tápegység, hidraulikus készletek, fő alkumulátorhoz
2-utas nyomástól független szelepek, ON/OFF vagy MODULÁLÓ hajtóművek, 230V vagy 24V tápegység, hidraulikus készletek, fő- és kiegészítő tekercshez

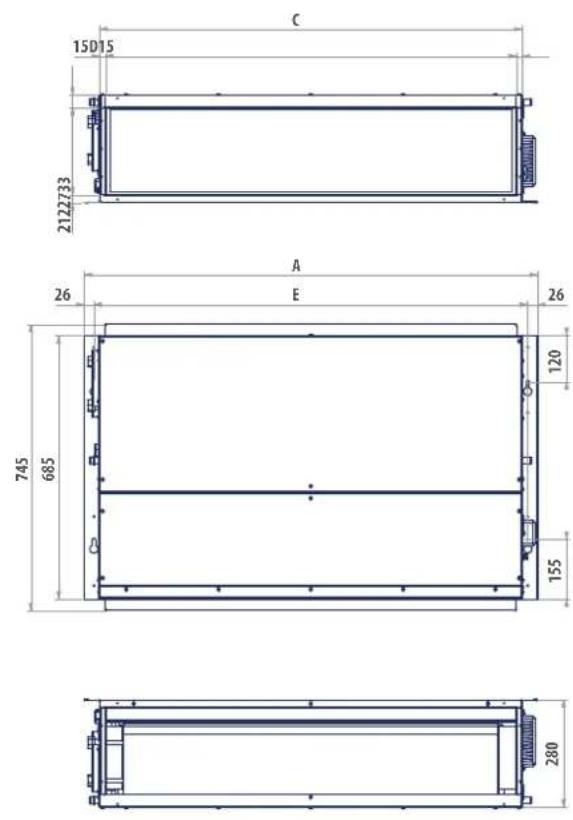

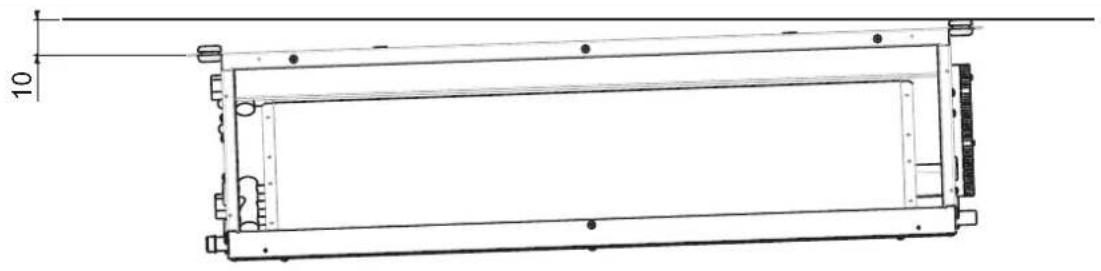

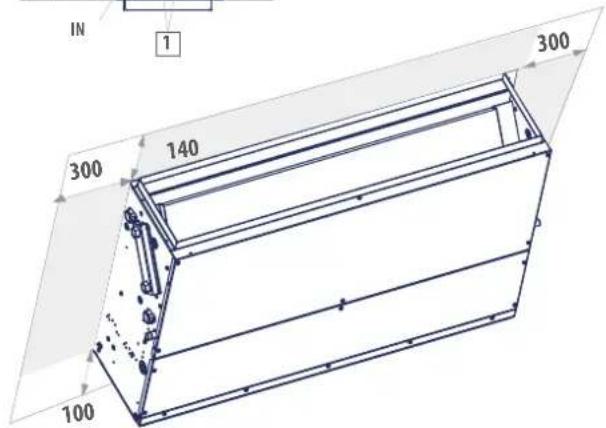

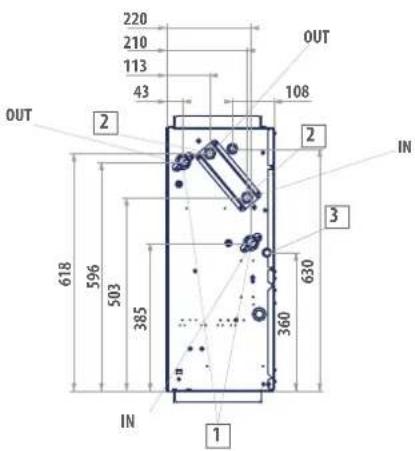

A 82.-83. ábra az FWP-C méretadatait és a hidraulikus csatlakozások helyzetét mutatja.

5 TELEPÍTÉS

FIGYELEM: a készülék beszerelését és beindítását hozzáértő személyeknek kell elvégezniük, a helyes gépészeti eljárásokra vonatkozó szabályok szerint és a hatályos törvényeknek megfelelően.
FIGYELEM: A légcsatornázható készüléket, a kismegszakítót (IL) és/vagy az esetleges távirányítókat olyan helyre szerelje fel, ahol a fürdőkádban vagy a zuhanykabinban tartózkodó emberek nem tudják elérni.
FIGYELMEZTETÉS: Javasoljuk, hogy az esetleges tartozékokat a műszaki adatlapoknak megfelelően az alapkészülékre az előtt szerelje fel, hogy beállítaná a helyére. A szívó- és a nyomóoldal

TELEPÍTÉSRE VONATKOZÓ FIGYELMEZTETÉSEK

Néhány szabály, amit be kell tartania

— A höcserélő csatlakozói mellett található légtelenítő szelepek kel légtelenítse a höcserélőt, amikor a szivattyúk állnak.
— A légcsatornákat, különösen a nyomóoldalon találhatókat, páralecsapódás gátló anyaggal szigetelni kell.
— Gondoskodjon arról, hogy a készülék közelében legyen egy sze relőpanel, a karbantartás és a tisztítás elvégzésére.
— Az egység telepítéséhez vegye figyelembe a műszaki és ter vezési előírásokat, végezzen kiértékelést az előremenő körön alkalmazott CSATORNÁZÁS által biztosított levegőmozgást és ELLENNYOMÁST, ezzel elkerülve a sebesség váltás hiánya miatt fellépő problémát: felelősség, amely nem a termékre, hanem a telepítésre hárulhat;
— Telepítse az egységet a fancoilok rendes és rendkívül karbantartásához szükséges vizsgálóablakokkal: mechanikai, elektromos és hidraulikus jellegű csere beavatkozások érdekében;
— A vezérlőegységet a falra szerelje fel; könnyen hozzáférhető helyet válasszon, hogy be tudja állítani a különböző funkciókat, és olyat, ami megfelel a hömérséklet érzékelésére - amennyiben van ilyen. Kerülje a közvetlen napsugárzásnak, hideg vagy meleg levegőáramnak kitett helyeket, és ne állítson olyan akadályokat, amelyek meggátolják a hömérséklet helyes mérését.

FIGYELMEZTETÉS:

„Normál üzemmódban, elsősorban kis fordulatszámon üzemelő ventilátor és nagy relatív páratartalmú környezeti levegő esetén a légjáratokban, valamint a készülék külső szerkezetének egyes részeiben páralecsapódás jelentkezhet.

Az ilyen jelenségek elkerülése végett - minden esetben a készülékre meghatározott üzemi értéktartományokon belül maradva - a hőcserélő belsejében keringő víz hőmérsékletét nem szabad egy bizonyos határ alá engedni. Különösen fontos, hogy a levegő harmatponti hőmérséklete ( T_A, D_P ) és az átlagos vízhőmérséklet ( T_W ) közötti különbség NEM haladhatja meg a 14 °C-ot, az alábbi számítás alapján: TW>TA, DP-14 °C

Példa: a 25°C -os és 75% relatív páratartalmú környezeti levegő esetén a harmathömérséklet értéke körülbelül 20°C, ezért a tekercsbe belépő víz hömérsékletének magasabbnak kell lennie, mint:

— 20-14 = 6 °C, hogy elkerülje a páralecsapódást a szeleppel ellá tott ventilátor tekercseken.
— 20-12 = 8°C, ha a szelepkészlet tartozéka nem telepíthető.

négyszögletes keresztmetszetű, a rendelhető tartozékok rögzítésére szolgáló előzetesen kialakított furatokkal.

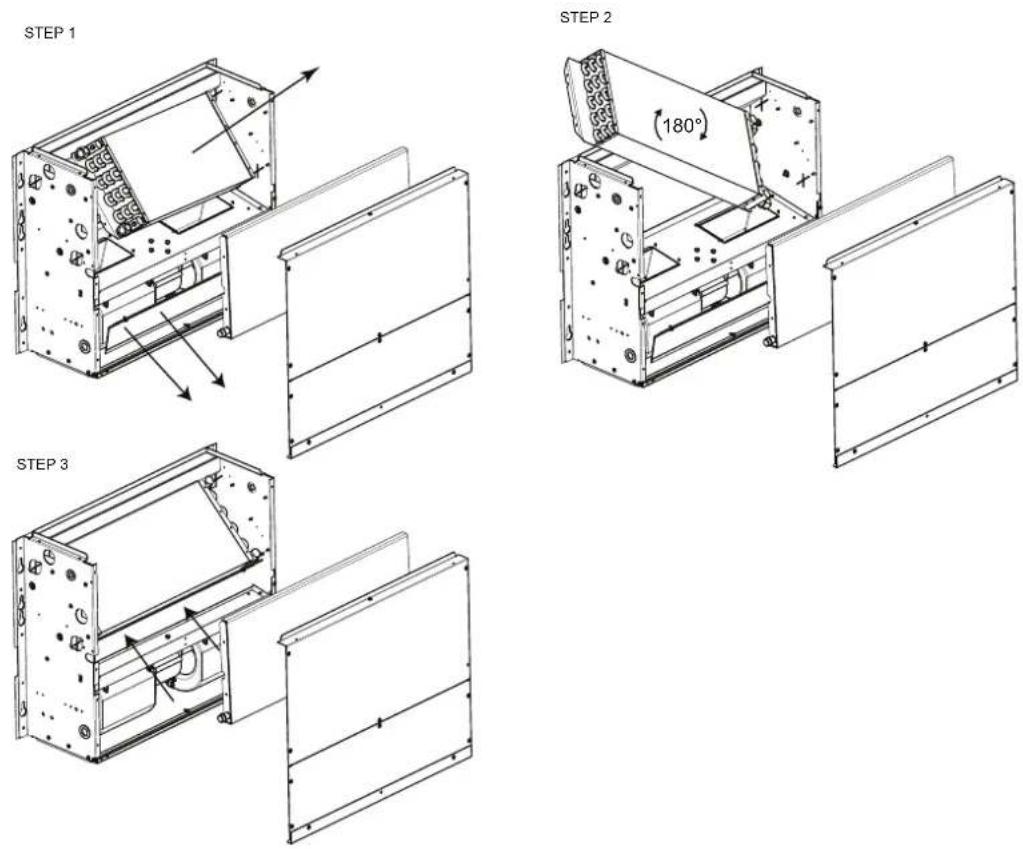

A hócserélő csatlakozóit a másik oldalra lehet forgatni, a következő módon (p. 84):

— szerelje le a szemközti oldal felső panelét.
— szerelje le a csepptálcát.
— csavarja ki a rögzítő csavarokat (oldalanként 2 van), és szerelje le a hőcserélőt.
— forgassa el 180°-kal (a függőleges tengelyen) a höcserélőt, majd ismételten rögzítse az egységhez.
— szerelje vissza a csepptálcát és a záróelemet.

Fan coil szeleppel
		T száraz izzó levegő [°C]
		21 23	25 27	29 31	33
Relatív páratartalom %	40 55	55555
	50 55	55568
	60 55	557911
	70 55	6891113.
	80 56	810121416
	90 68	1012141618

Fan coil szeleppel
		T száraz izzó levegő [°C]
		21 23	25 27	29 31 33
Relatív páratartalom %	40 66	66666
	50 66	666810
	60 66	6791113.
	70 66	8101113.	15
	80 68	10121216	18
	90 810	121414	1820

A berendezés hosszabb idejű leállása esetén, ha a ventilátor áll, és a höcserélőben hideg víz marad, a készülék külső felületén is páralecsapódás fordulhat elő. Ennek elkerülése céljából ajánlatos 3 utas (vagy 2 utas) kiegészítő szelepet felszerelni, melylyel a ventilátor leállása esetén a höcserélő hidegvíz ellátása megszakítható

Amennyiben télre leállítja a készüléket, eressze le a berendezésben található vizet, hogy meg ne fagyhasson, és megfagyott víz ne károsíthassa a készüléket; amennyiben fagyálló folyadékot használ, ellenőrizze a fagyáspontját a következő táblázat segítségével.

tömeg % glikol	Fagyás hömérséklet (°C)	Teljesítményváltozás	Terhelés veszteség változás
0 0	1,00	1,00
10	4	0,97	1,05
20	-10	0,92	1,10
30	-16	0,87	1,15
40	-24	0,82	1,20

Elektromos bekötések

Az elektromos bekötéseket a hatályos biztonsági előírásoknak megfelelően mindig feszültségmentes környezetben végezze el.

A vezetékek bekötését kizárólag szakemberek végezhetik el.

Minden fan-coil készüléknek legyen saját kapcsolója (IL) a táphálózaton, legalább 3 mm-es távolságú érintkezőkkel és megfelelő olvadóbiztosítóval (F).

Az áramfelvétel a készüléken elhelyezett adattáblán van feltüntetve. Felszereléskor szigorúan kövesse a készülék - vezérlőegység

kombinációjára vonatkozó kapcsolási rajzot.

FWP-C + FWEC3A (beépített motor) 86.

FWP-C + FWEC3A (külön motor) 87.

FWP-C + FWECS p. 88

FONTOS: Az elektromos vezetékeket (tápvezeték és vezérlés) a hidraulikacsatlakozásokkal ellentétes oldalon található kábelkapcson keresztül vezesse a kapocsléchez.

FIGYELEM: A motor KÖZÖS vezetéke a FEHÉR: ha nem megfelelően köti be, javíthatatlan károkat okozhat a motorban.

5.1 EGYSÉG ÖSSZESZERELÉSE

Egység rögzítése

Helyezze a készülékhez adott rezgéscsillapítókat a mennyezetre rögzítésre szolgáló 4 felfogatási helyre.

Rögzítse az alapegységet a mennyezethez vagy a falhoz a 4 mellékelt felfogatási hely segítségével.

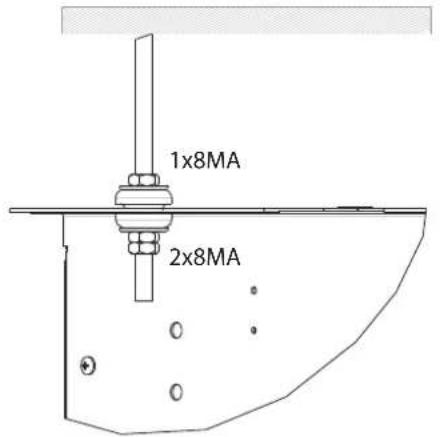

— Javasoljuk, hogy használjon 8MA menetes rudakat, a készülék súlyának megfelelő méretezésű dübeleket, és a készülék beállításának előkészítéséhez használjon 3 db 8MA csavart (a p. 85. ábrán látható módon 2 db-ot használjon az alsó és 1 db-ot a felső részen) és mindegyik rúdhoz használjon két alátétet. A rögzítőanya meghúzása előtt állítsa be a főanya zárását úgy,

hogy a készülék megfelelő lejtést kapjon, azaz megkönnyítse a kondenzátum leeresztését (85. ábra.). A lejtés akkor megfelelő, ha a szívóoldal széle a nyomóoldal szélénél körülbelül 10 mmrel lejjebb van. Kösse be a hőcserélő hidraulikacsatlakozásait, és amennyiben hűtés üzemmódban használja a cseppvíz-elvezetést is csatlakoztassa. A csepptálca két elvezetése a készülék oldalán kívül látható, ezek közül használja az egyiket.

— A készülék bekötéséhez a cseppvíz-elvezetésbe használjon gu mi gégecsövet, és rögzítse a választott cseppvíz-elvezető cső höz (ø 3/8") egy fémbilinccsel (a hidraulikacsatlakozók oldalán található elvezetőt használja).

6 FUNKCIONÁLIS ELLENÓRZÉS

— Ellenőrizze, hogy a készülék a szükséges lejtéssel lett-e felszerelve.
— Ellenőrizze, hogy a cseppvíz-elvezetés ne legyen eltömödve (pl. építési törmelékkel, stb.)
— Ellenőrizze a hidraulikacsövek vízzáróságát.
— Ellenőrizze az elektromos vezetékek csatlakozásait (az ellenőrzést feszültségmentes környezetben végezze el).
— Győződjön meg arról, hogy a hőcserélőből kieresztette-e a levegőt.
— Helyezze feszültség alá a készüléket, és ellenőrizze a működését.

7 HASZNÁLAT

A készülék használatához olvassa el a kezelőpanel utasításait, amelyek tartozékként kaphatók.

FIGYELEM: Biztonsági okokból soha ne nyúljon kezével illetve ne tegyen tárgyakat a légkifúvó rácsába.
⚠ VESZÉLY A készüléket 8 évnél nem fiatalabb gyermekek használhatják, és csökkent fizikai, érzékszervi vagy mentális

képességű vagy tapasztalattal és szükséges ismerettel nem rendelkező személyek csak abban az esetben, ha felügyelet alatt állnak, és ha útmutatást kaptak a készülék biztonságos használatára és a használatból eredő veszélyek megértésére vonatkozóan. Gyermekek a készülékkel nem játszhatnak. A felhasználó által végzett tisztítást és karbantartást gyermekek karbantartás nélkül nem végezhetik.

8 KARBANTARTÁS

Biztonsági okokból, a karbantartás és a tisztítás megkezdése előtt, kapcsolja ki a készüléket, ehhez állítsa a fokozatkapcsolót „Leállítás” és a kismegszakítót 0 (OFF) állásba.

⚠ VESZÉLY Karbantartás közben ügyeljen a következőkre: a berendezés egyes fém részei sérülést okozhatnak, ezért viseljen védőkesztyűt.

A FWP-C légcsatornázható fan-coilok minimális karbantartást igényelnek, elegendő a levegőszűrőt, a hőcserélőt rendszeres

LÉGSZÜRÖ TISZTÍTÁSA

A kismegszakítót állítsa 0 (OFF) állásba, ezzel áramtalanítsa az egységet.

A levegőszűrőt a következő módon tisztítsa meg:

1. Lépjen be a készülékbe az ellenőrzőpanelen keresztül, és ve -gye ki a levegőszűrőt az ábrán látható módon (89. oldal A levegőszűrő tisztítása):

HÖCSERÉLÖ BLOKK TISZTÍTÁSA

Javasoljuk, hogy minden évben, a nyári szezon előtt ellenőrizze a hőcserélő állapotát, és nézze meg, hogy a lamellák nincsenek-e eltömódve szennyeződéssel.

Távolítsa el a nyomóoldali burkolatot (akár körkörös peremmel akár négyszögletes karimával rendelkezik) és a csepptálcát, hogy hozzáférjen a hőcserélőhöz.

Miután elérte a höcserélőt, tisztitsa meg alacsony nyomású sűrített levegővel vagy gőzzel, hogy a höcserélő lamellái ne sérüljenek meg. A nyári üzemmód megkezdése előtt, ellenőrizze, hogy a csepp-víz-elvezetés megfelelő-e.

A megfelelő rendszeres karbantartás kisebb fogyasztást és gazdaságosabb üzemelést jelent.

időközönként megtisztítani és a cseppvíz-elvezetés hatékonyságát ellenőrizni.

A karbantartást csak hozzáértő szakember végezheti el.

Hosszabb leállás után minden újraindításnál győződjön meg arról, hogy ne legyen levegő a höcserélőben.

A motor, mivel önkenő csapágyas, nem igényel semmilyen karbantartást.

1. Ha a szűrő a szívóoldali rácson belül található, vegye le a rácsot, és végezze el a következőkben leírt műveleteket.
2. Langyos vízzel tisztítsa meg a szűrőt. Amennyiben rá van száradva a por, használjon sürített levegőt.
3. Hagyja megszáradni a szűrőt, majd tegye vissza a helyére.

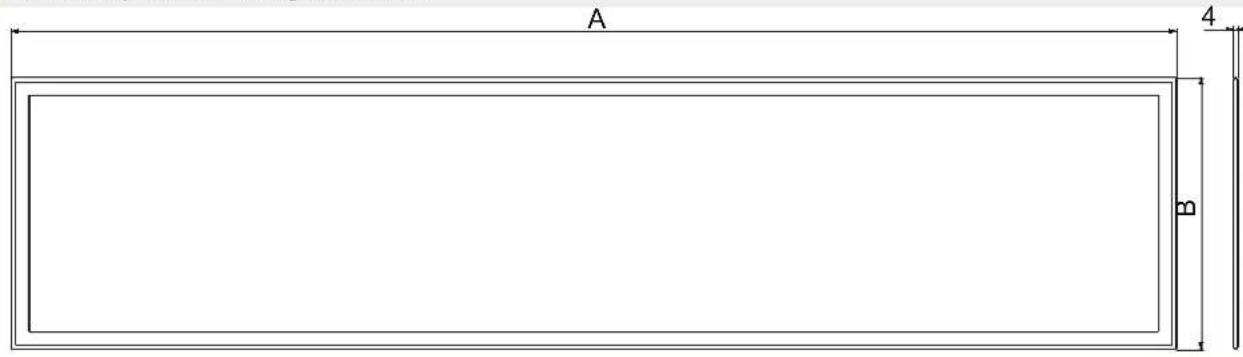

   A légszűrő méretei, lásd az ábrát: p. 84.

9 HIBAKERESÉS

Ha a készülék nem működik megfelelően, mielőtt a szervizhez fordulna, végezze el az alábbi táblázatban feltüntetett ellenőrzéseket.

Amennyiben nem tudja a problémát elháritani, forduljon a forgalmazóhoz vagy a legközelebbi márkaszervizhez.

PROBLÉMA OK MEGOLDÁS
Az egység nem működ k	Nincs áram Állítsa helyre az áramellátást
	Az érintésvédelmi relé oldott ki Forduljon a márkaszervizhez
	Az inóítókapcsoló 0 állásban van. Állítsa kapcsolót ON állásba, és indítsa el a gépet
A készülék nem füt vagy hüt cléggé	A levegőszűrő piszkos vagy eltörmödött Tiszítsa meg a levegő szűrót
	A levegőbemenet vagy -kimenet közelében valamilyen mechanikai akadály van Távolítsa el	az akadályt
	Levegő van a höcserélőben Kérje a beszerelést végző szakember segítségét
	Az ablakok és az ajtók nyítva vannak Zárja be az ajtókat és/vagy ablakokat
	Minimum sebesség van kiválasztva Valassza a közepes vagy a maximum sebességfokozató
A készülék „csöpog”	A készülék nem a megfelelő lejtéssel lett felszerelve. Kérje a beszerelést végző szakember segítségét
	A kondenz elvezető eltörmödött Kérje a beszerelést végző szakember segítségét

» 2 csöves

FWP-C 04 05 06 08
Sebesség min med max min med max min med max min med max
Tanús tott sebességfokozatok 2,5,7 1,5,7 1,6,7 1,4,7
Bemeneti feszültség (E) F 2,90 8,00 9,00 4,30 7,50 8,40 4,50 7,40 8,30 5,40 8,30 9,90
Névleges légáram	(E)	m^2/h	109	246	276	171	275	341	195	360	402	305	532	652
Felhasználható statikus nyomás	(E)	Pa	10	50	63	19	50	77	19	50	63	17	50	75
Felvett teljesítmény	(E)	W	6	25	33	10	24	39	10	26	35	22	51	77
Maximális áramfelvétel		A	0,32			0,60			0,84			0,84
Összes hűtőteljesítmény	(1)(E)	kW	0,93	1,76	1,95	1,29	1,95	2,34	1,59	2,74	3,04	1,98	3,26	3,79
Érezhertő hűtőteljesítmény	(1)(E)	kW	0,62	1,25	1,39	0,91	1,39	1,66	1,09	1,91	2,11	1,48	2,48	2,92
FCEER besorolás	(E)		A
Vizáram	(2)	L/h	161	306	340	222	339	408	274	476	527	343	568	664
Nyornásveszés	(2)(E)	kPa	2	5	6	3	6	8	3	7	9	3	8	11
Fűtőteljesítmény	(3)(E)	kW	0,88	1,81	1,99	1,33	1,98	2,35	1,59	2,80	3,10	2,35	3,71	4,31
FCCOP besorolás	(E)		A
Vizáram	(3)	L/h	153	315	346	231	345	408	276	488	538	408	644	749
Nyornásveszés	(3)(E)	kPa	1	4	5	2	5	7	2	6	8	4	9	11
Standard hőcszerélő - sorok száma			3			3			4			3
Teljes hangteljesítményszint	(4)	dB(A)	28	49	52	39	50	54	39	50	54	38	52	58
Sugárzott hangteljesítményszint + légbeszívás	(4)(E)	dB(A)	26	47	50	37	48	52	37	48	52	36	50	56
Hangteljesítményszint kiújásnál	(4)(E)	dB(A)	25	46	49	36	47	51	36	47	51	35	49	55
Viztartalom - STD hőcszerléő		dm^3	1,20			1,20			2,20			1,60
Áramellátó vezetékek keresztmetszete	(5)	mm^2	1,00			1,00			1,00			1,00
Tápkábel típusa			NOV-K
F Olvadóbiztosító		A	1			1			1			1
Biztosíték típusa			gG

FWP-C 10 11 15 17
Sebesség min med max min med max min med max min med max
Tanúsított sebcsségtokazatok 1,6,7 1,6,7 5,6,7 5,6,7
Bemeneri feszültség (E) F 3,40 7,60 8,50 3,40 7,60 8,50 6,80 7,50 8,30 6,80 7,50 8,30
Névlogcs kógáram	(E)	m^3/h	333	687	760	333	687	760	1050	1163	1289	1050	1163	1289
Felhasználható statikus nyomás	(E)	Pa	12	50	61	12	50	61	40	50	60	40	50	60
Folvett teljesítmény	(E)	W	11	54	68	11	54	68	105	128	162	105	128	162
Maximalis áramfelvétel		A	0,91			0,91			3,52			3,52
Összes hűtőteljesítmény	(1)(E)	kW	2,29	4,34	4,75	2,51	4,91	5,35	6,28	6,81	7,38	7,04	7,64	8,28
Érezhető hűtőteljesítmény	(1)(E)	kW	1,67	3,21	3,51	1,77	3,45	3,76	4,64	5,03	5,46	4,96	5,38	5,84
FCELER besorolás	(E)		A			A			C			B
Vizáram	(2)	l/h	394	753	828	432	850	930	1094	1190	1295	1225	1332	1448
Nyomásvesztés	(2)(E)	kPa	2	7	8	3	10	12	13.	16	18	20	23	26
Fűtőteljesítmény	(3)(E)	kW	2,54	4,76	5,17	2,63	5,03	5,49	6,68	7,22	7,80	7,18	7,80	8,46
FCCOP besorolás	(E)		A			A			B			B
Vizáram	(3)	l/h	441	827	898	457	875	955	1162	1256	1356	1248	1355	1471
Nyomásvesztés	(3)(E)	kPa	2	7	8	3	9	11	12	14	16	17	19	22
Standard hőcserelő - sorok száma			3			4			3			4
Teljes hangteljesítményszint	(4)	dB(A)	38	55	58	38	55	58	61	63	69	61	63	69
Sugárzott hangteljesítményszint + légbeszlás	(4)(E)	dB(A)	36	53	56	36	53	56	59	61	67	59	61	67
Hangteljesítményszint kifújásnál	(4)(E)	dB(A)	35	52	55	35	52	55	58	60	66	58	60	66
Viztartalom - STD hőcserelő		dm2	2,50			3,30			2,50			3,30
Áramellátó vezetékek keresztmetszcte	(5)	mm2	1,00			1,00			1,50			1,50
Tapkábel típusa			NO7V-K
F Olvadób ztosítő		A	1			1			2			2
Biztosíték típusa			gG

(1) Viz hörnér séklele 7°C / 12°C, 27°C száraz léphóm érséklet / 19°C nedves léphóm érséklet (4/5% relaté pára tanalom) FN1397:2015 szerint

(2) Viz hörnésékle 7°C / 12°C, 2/°C szára léphőmérséklet / 19°C nedves léphőmérséklet (4/5% relatív páratartalom)

(3) Viz hómérseklete 45°C / 40°C, levegő hómérseklete 20°C

(4) ISO 3741 és ISO 3742 szerint mért hangteljesitményszint

(S) A feltüntetell szakasz a minimálisami ájánlott szakasznak kell tekonteni. A kételekel a CFI - UNFI 35074/1 szabványnak megfelelően kell megválasztani.

(E) EUROVENT által tanúsított adatok

Llektromos tápellátás 230-1-50 (V-ph-Hz)

» 4 csöves

FWP-C 04 05 06 08
Sebesség min med max min med max min med max min med max
Tanústott sebességfokozatok 2,5,7 1,5,7 1,6,7 1,4,7
Bemreneti feszültség (E) F 2,90 7,90 8,90 4,50 7,30 8,90 4,50 7,40 8,30 5,40 8,30 9,90
Névleges légáram (E) m3/h 109 243 270 170 272 336 195 357 398 302 524 642
Felhasználható statikus nyomás	(E)	Pa	10	50	63	19	50	77	19	50	63	17	50	75
Felvett teljesítmény	(E)	W	6	25	32	10	23	39	10	26	35	21	50	77
Maximális áramtelyétel		A	0,32			0,60			0,84			0,84
Összes hűrőteljesítmény	(1)(E)	kW	0,93	1,74	1,91	1,28	1,93	2,31	1,59	2,72	3,01	1,95	3,22	3,75
Érzhető hűrőteljesítmény	(1)(E)	kW	0,62	1,24	1,36	0,90	1,38	1,64	1,09	1,89	2,09	1,47	2,44	2,89
FCEER besorolás	(E)		A
Vizáram	(2)	L/h	161	302	333	221	335	404	274	473	522	339	562	656
Nyomásvesztés	(2)(E)	kPa	2	5	6	3	6	8	3	7	9	3	8	11
Tűtőeljesítmény	(3)(E)	kW	1,14	1,93	2,06	1,55	2,07	2,32	2,09	3,09	3,29	2,80	3,82	4,24
FCCO® besorolás	(E)		A
Vizáram	(3)	L/h	100	169	180	136	181	204	183	271	288	245	334	371
Nyomásvesztés	(3)(E)	kPa	1	2	3	2	3	3	2	3	4	3	5	6
Kiegészítő hőcsérőlő - sorok szárna			3+1			3+1			4+1			3+1
Teljes hangteljesítményszint	(4) db(A) 28 49 52 39 50 54 39 50 54 38 52 58
Sugárzott hangteljesítményszint + legbeszívás	(4)(E)	db(A) 26 47 50 37 48 52 37 48 52 36 50 56
Hangteljesítményszint kifújásnál	(4)(E)	db(A)	25	46	49	36	47	51	36	47	51	35	49	55
Viztar talom - kiegészítő hőcserelő		dm3	0,47			0,47			0,59			0,59
Áramellátó vezetékek keresztmetszete	(S)	mm2	1,00			1,00			1,00			1,00
Tapkábel típusa			NO7V-K
F Olvadóbiztosító		A	1			1			1			1
Biztosíték típusa			q6

FWP-C 10 11 15 17
Sebesség min med max min med max min med max min med max
Tanústott sebességtokozatok 1,6,7 1,6,7 5,6,7 5,6,7
Bemeneti fészüitség (E) F 3,40 7,60 8,50 3,40 7,60 8,50 6,80 7,50 8,30 6,80 7,50 8,30
Névleges légáram	(E)	m3/h	333	683	755	333	683	755	1050	1163	1289	1050	1163	1289
Felhasználható statikus nyomás	(F)	Pa	12	50	61	12	50	61	40	50	60	40	50	60
Fchett teljesítmény	(E)	W	11	54	67	11	54	67	105	128	162	105	128	162
Maximalis áramfelvétel		A	0,91			0,91			3,52			3,52
Összes hűtőteljesítmény	(1)(E)	kW	2,29	4,32	4,72	2,51	4,88	5,32	6,28	6,81	7,38	7,04	7,64	8,28
Érezhető hűtőteljesítmény	(1)(E)	kW	1,67	3,19	3,48	1,77	3,43	3,74	4,64	5,03	5,46	4,96	5,38	5,84
FCEER besorolás	(E)		A			A			C			B
Vizáram	(2)	l/h	394	749	822	432	846	925	1094	1190	1295	1225	1332	1448
Nyomásvesztés	(2)(E)	kPa	2	7	8	3	10	12	13	16	18	20	23	26
Fűtőeljesítmény	(3)(E)	kW	3,40	5,17	5,45	3,40	5,17	5,45	6,42	6,73	7,06	6,42	6,73	7,06
FCCOP besorolás	(E)		A			A			C			C
Vizáram	(3)	l/h	297	452	477	297	452	477	562	589	618	562	589	618
Nyomásvesztés	(3)(E)	kPa	6	13.	14	6	13.	14	19	21	22	19	21	22
Kiegészítő hőcserelő - sorok szárna			3+1			4+1			3+1			4+1
Teljes hangteljesítményszint	(4) dB(A) 38 55 58 38 55 58 61 63 69 61 63 69
Sugárzott hangteljesítményszint + légbeszlás	(4)(F)	dB(A) 36 53 56 36 53 56 59 61 67 59 61 67
Hangteljesítményszint kifújásnál	(4)(E)	dB(A)	35	52	55	35	52	55	58	60	66	58	60	66
Viztartalom - kiegészítő hőcserelő		dm3	0,97			0,97			0,97			0,97
Áramellátó vezetékek keresztmelszete	(5)	mm2	1,00			1,00			1,50			1,50
Tápkábel típusa			NO7V-K
F Olvadóbiztosító		A	1			1			2			2
Biztosíték típusa			gG

(1) Viz hőmér séklele 7°C / 12°C, 27°C szára léghőmér séklet / 19°C netves léghőmér séklet (47% relatív páratartalom) FN1397-2015 szerint

(2) Viz hörmérseklete 7°C / 12°C, 27°C száraz léghőmérséklet, / 19°C nedves léghőmérséklet (47% relatív páratartalom)

(3) Viz hömérseklete 65°C / 55°C, levegő hömérseklete 20°C

(4) ISO 3741 és ISO 3742 szerint mért hangteljesitményszint

(5) A feltiintetett szakaszt a minimál san ajánlott szakasznak kell tekinteni. A kábeleket a CFI - UNEL 35024/1 szaványnak megfelelően kell megvalasztan.

(E) EUROVENT által tanúsított adatok

Elektromos tapellátás 230-1-50 (V-ph-Hz)

11 TÖMEG ADATOK

1 Standard höcserélő hidraulikacsatlakozásai
2 Kiegészítő hócserélő hidraulikus csatlakozásai
3 Cseppvíz-elvezetés

FWP-C		04 05 06 08
A mm 758 758 968 968
C mm 677 677 887 887
D mm 648 648 858 858
E mm 707 707 917 917
1" 1/2
2" 1/2
3 mm 17 17 17 17

» FWP-C 10-11-15-17

220 210 113 43 OUT 108 2 OUT 2 IN 618 596 503 385 360 630 3 IN 1

IN 1 300 140 300 100

Legend

1 Standard höcserélő hidraulikacsatlakozásai
2 Kiegészítő hőcserélő hidraulikus csatlakozásai
3 Cseppvíz-elvezetés

FWP-C		10 11 15 17
A	mm	1178 1178 1178	1178
C	mm	1097 1097 1097	1097
D	mm	1068 1068 1068	1068
E	mm	1127 1127 1127	1127
1	"	3/4
2	"	1/2
3	mm	17 17 17 17

» Air filter overall dimensions - Dimensionali filtro aria - Dimensions du filtre à air - Dimensions Luftfilter - Tamaños del filtro aire - Rozměry vzduchového filtru - Dimenzije filtra zraka - Levegőszűrő méretei

A 4 B

FWP-C	A	B
1-2	658 216
3-4	868 216
5-6	1078 246

» Heat exchanger changing water side connections - Attacchi scambiatore cambio lato attacchi acqua - Raccords échangeur côté raccords eau - Anschlüsse für Wärmetauscher auf der Seite der Wasseranschlüsse - Conexiones del intercambiador de calor en el lado de las conexiones de agua - Připojení výměníku na straně vody - Priključci izmjenjivača promjena strane priključaka vode - Csatlakozások hócserélő vízcsatlakozások oldala

»Ceiling installation unit - Fissaggio unità a soffitto - Installation en plafonnier de l'unité - Deckeninstallation Einheit - Fijación a parede de la unidad - Upevnění stropní jednotky - Pričvršćivanje jedinice na strop - Mennyezetbe süllyeszthető egység rögzítése

1x8MA 2x8MA

» Condensate discharge proper inclination - Pendenza corretta per scarico condensa - Inclinaison correcte pour la purge de condensat - Kondenswasserablass korrekte Neigung - Pendiente correcta para la descarga del condensad - Správný sklon pro odvod kondenzátu - Ispravan nagib za odvod kondenzata - Megfelelő lejtés a kondenzvíz elvezetéséhez

Elektromos kapcsolási rajzok jegyzéke:

Voverter motor tapellatas

L Fazis

PE Földelés

N Null

CN Serkapces csatlakozó

F iztosíték (nem tartozék)

IL Kismegszakitó

(NEMTARFOZEK)

... Az elektronics bekötések

a beszerelő lelada korebe

tartoznak

WH Fehér = közog

BK Fekete GND inverter

D01 e g tális kimenet

D01 2. digitalis kimenei

102 Kirmenel 0-10V 2

101 Kimonet 0 10/1

COM Közös kimenei U-10V

BN Barra = inverter motor

(1)

C012 Közös digitalis kimenetek

GYNE Zold/sarga = fo celés (PE)

RD Pecs - jelves 0-10V

RE Elektromos eller állas

SW Vizszonda

SU Páratartalem szonda

SA Tevegő szenda

DI1 1. digitalis bemenet

D12 7. digitalls bemenet

CH2 Kozos digitalis bemenetek

A/B/GND RS485

» Cleaning the air filter - Pulizia filtro aria - Nettoyage du filtre à air - Reinigung des Luftfilters - Limpieza del filtro de aire - Čištění vzduchového filtru - Čiščenje filtra zraka - Levegőszůrő tisztítása
