HASZNÁLATI ÚTMUTATÓ SWG-EMP 30S180 Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Kézi mágneses emelő
Modell	SWG-EMP30L180	SWG-EMP30S180	SWG-EMP50L300	SWG-EMP50S300
Akkumulátor	DC 14.8V / 1500 mAh
Maximális emelési kapacitás [kg]	30		50
Kihúzóerő [kg]	172		284
Méretek (szélesség x mélység x magasság)[mm]	550 x 170 x70	170 x 230 x65	580 x 170 x70	250 x 170 x65
Súly [kg]	2	1,8	3	2,8

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

CE #

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

FIGYELEM! Elektromos áramütésre figyelmeztetés!

FIGYELEM! Kézzel való összenyomódás veszélye!

II. osztályú védőeszköz kettős szigeteléssel.

Csak beltérben használható.

Viseljen védőszemüveget.

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Kézi mágneses emelő

2.1. Elektromosságra vonatkozó biztonsági szabályok

FIGYELMEZTETÉS: Az "elektromos biztonság" szabályait be kell tartani, amikor a készüléket a hálózatról táplálják.

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.
b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőszekrények érintését. Megnövekedett az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.
c) Ne érintse meg a készüléket vizes vagy nedves kézzel!
d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.
e) Ha a készülékkel kültéren dolgozik, minden képpen használjon kültéri használatra alkalmas hosszabbítót. A kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha a készülék nedves környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.
g) Ne használja a készüléket, ha a tápkábel sérült vagy nyilvánvaló kopásnyomokat mutat. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie.
h) Az áramütés elkerülése érdekében ne merítse a kábelt, a dugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
c) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
d) Tüz esetén por- vagy szén-dioxid ( CO_2 ) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
e) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.
f) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.

g) Tartsa távol a készüléket gyermekektől és háziállatoktól!

h) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is) vagy a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.
c) A készüléket csak olyan fizikailag alkalmas személyek kezelhetik, akik képesek a készülék kezelésére, megfelelően képzettek, ismerik ezt a kézikönyvet, és a munkavédelem keretein belül képzettek.
d) Használja a készülékkel való munkavégzéshez szükséges, az 1. szakaszban (Legenda) meghatározott egyéni védőfelszerelést.
A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.
e) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
f) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

2.4. Biztonságos eszközhasználat

a) Ne használja a készüléket, ha a ON/OFF kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és meg kell javíttatni.
b) Győződjön meg róla, hogy a készülék ki van kapcsolva, mielőtt bármilyen beállítással, tartozékcszerével, tisztítással és karbantartással próbálkozna, vagy mielőtt félretenné a készüléket. Ez az elővigyázatosság csökkenti a készülék véletlen aktiválásának kockázatát.
c) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
d) Tartsa a készüléket tökéletes műszaki állapotban.
e) Tartsa a készüléket gyermekek elől elzárva.
f) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
g) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) Ne dolgozzon egyszerre két munkadarabon.
i) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
j) Tartsa a készüléket tűz- és hőforrásoktól távol.
k) Ne lépje túl a maximális emelőkapacitást.
I) A készülék a leghatékonyabban olyan munkadarabokkal működik, amelyek sík, szennyeződésektől mentesek, kis mennyiségű szenet tartalmaznak, és 5 mm-nél vastagabb acéllemezből készültek. A munkadarab különböző tulajdonságai befolyásolják a mágneses erőt. Nem ajánlott festett vagy bevonatos munkadarabokkal dolgozni. Ne feledje: minél vastagabb a fémlemez, annál erősebb a mágneses erő.
m) Csak akkor kapcsolja be a készüléket, ha az érintkezik a munkadarabbal. Ellenkező esetben a mágneses erő által húzott munkadarab vagy más, távol lévő tárgyak sérüléseket okozhatnak.
n) Mielőtt kikapcsolja a készüléket, akadályozza meg, hogy egy munkadarab leessen és sérüléseket vagy sérüléseket okozzon. Győződjön meg róla, hogy egy munkadarab van a felületen.
o) A kiemelendő munkadarab hőmérséklete nem haladhatja meg a 80oC-ot. Ez különösen akkor fontos, hal olyan munkadarabokkal dolgozik, amelyeket éppen hegesztettek vagy megmunkáltak. Várja meg, amíg

a munkadarab lehül. Ne használja a készüléket, ha az üzemi hőmérséklet meghaladja a 80oC-ot. A magas hőmérséklet negatívan befolyásolja a készülék hatékonyságát.

p) Tartson távol minden mágneses és elektronikus eszközt a készüléktől.
q) Ne zavarja a készülék belsejében lévő mágnest.
r) Soha ne használja a készüléket arra, hogy tárgyakat emeljen a feje fölé vagy más emberek fölé.
s) A működés megkezdése előtt mindig ellenőrizze a mágneses erőt (emelőkapacitást).
t) Ne rázza a készüléket használat közben.
u) A készülék nem használható hegesztő- vagy elektromos gépek tartozékaként.
v) Tartsa a mágnest tisztán és simán. Ha szükséges, használjon csiszolópapírt, de ügyeljen arra, hogy ne hagyjon rajta csiszolást.
w) Töltse a készüléket, amikor az akkumulátor feszültsége 15%-ra csökken. A töltés alatt a készüléket ki kell kapcsolni.
x) Minden egyes felemelés után nyomja meg kétszer a "OFF" gombot a maximális mágneses erő elérése érdekében.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati útmutató

A készülék fémtárgyak emelésére, pozicionálására és mozgatására szolgál.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

3.1. Eszköz leírása

1 - Teljesítmény
2 - Piros OFF gomb
3 - Zöld ON gomb
4 - Töltőport
5 - Mágnes
6 - Kijelző

3.2. Eszközhasználat

1. Használati mód: kapcsolja be a mágnes áramellátását (Power), majd hozza a mágnest teljesen érintkezésbe az acéllal, nyomja meg a zöld "On" gombot és kezdje meg az emelési/szállítási folyamatot, nyomja meg a piros "off" gombot kétszer gyorsan a mágnes kikapcsolásához. Ne felejtse el kikapcsolni az áramot, amikor félreteszi. (Zöld fény világít, a mágnes mágnesezett, piros fény

világít, a mágnes demagnetizált).

1. Mindig tesztelje a csatlakozást, mielőtt megpróbálná használni, hogy megbizonyosodjon arról, hogy képes biztonságosan megtartani az anyagot.

2. Számos tényező negatívan befolyásolhatja a mágneses erő erősségét, például a szennyeződés, a törmelék, az olajok és zsírok, a festett felületek, valamint a mágnesek és a fémfelület közötti bármilyen rés csökkenti a mágneses erőt. Győződjön meg arról, hogy a fém tiszta és mentes ezektől a tényezőktől.

3. A vastagabb fémek erősebben fognak tartani, mint a vékonyabbak.

4. Ha a munkadarab lapos és tiszta, 5 mm-nél vastagabb, alacsony széntartalmú acélból készül, akkor a munkaterhelés 30 kg/50 kg. Más anyagok vagy vékonyabb munkadarabok nem biztos, hogy elérik a munkaterhelést.

5. Soha ne lépje túl a készülék névleges teherbírását 30kg/50kg, és a Max Pull Off Force-t statikus és függőleges állapotban tesztelték.

6. Kerülje a hirtelen rántást vagy a sokkoló erőt, mivel ez a mágnesek tartásának elvesztéséhez vezet.

7. Ezt a terméket nem mágneses hegesztőbilincsnek vagy elektromos áramkör részének tervezték.

8. A biztonságos működés érdekében az alsó felületnek mindig síknak és simának kell lennie. Ha szükséges, a mágnes felületét csiszolópapírral simára lehet csiszolni. Mindig reszelje le a teljes érintkezést akadályozó marásokat.

9. Ne kapcsolja be, hacsak nem érintkezik fémmel, különben nagy mágneses erőveszteség keletkezik.

10. A mágnesen lévő villamosenergia-kijelző, kérjük, töltse fel, ha a villamosenergia kevesebb, mint 15%.

11. Ha a zöld/piros fény még mindig nem világít, miután megnyomta, az azt jelzi, hogy a feszültség túl alacsony, kériük, töltse fel, vagy cserélie ki az akkumulátort.

12. Kivételes leszakadási erőt képes megtartani, és kivételesen erős a nyíróerőben is. A feszítőerő a legkevésbé erős a tartási képességek közül, és nagy óvatossággal kell eljárni, ha ezt az eszközt feszítőerővel próbália használni. Lásd az alábbi ábrákat.

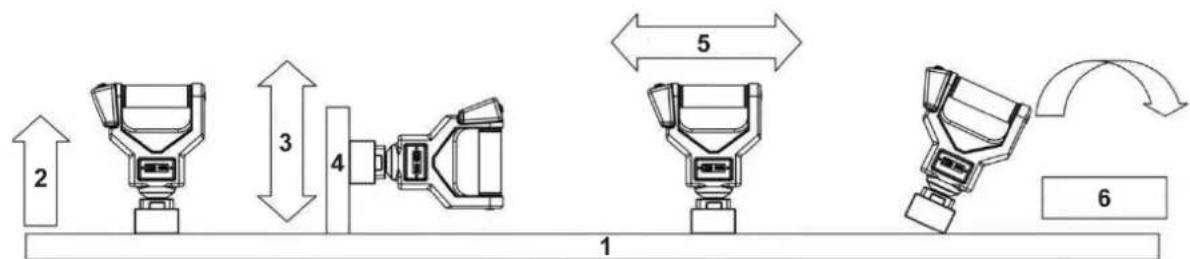

2 3 4 5 6 1

1.	Asztali felület	2.	Húzódzkodás - a leghatékonyabb
3.	Csúszás - kevesebb tartás	4.	Acél céltábla
5.	Oldalirányban - kevésbé hatékony	6.	Pry Force - legkevésbé hatékony

1. Minden egyes emelési/hordozási folyamat után nyomja meg kétszer gyorsan a piros "off" gombot, mert a mágneses húzóerő minden egyes emelési/hordozási folyamat után csökken. A "ki" és "be" folyamat révén újra tudja mágnesezni a munkadarabot, és elérheti a maximális mágneses húzóerőt.

3.2.1. Töltés

1. Az akkumulátorokat alacsony töltöttségi állapotban szállítják, hogy megelőzzék az esetleges problémákat. Ezért az első használat előtt fel kell tölteni őket. Kérjük, tartsa a mágnest kikapcsolt állapotban, amikor tölti.
2. Ha a töltő nem működik, kérjük, küldje vissza a mágnest az összes tartozékkal együtt a gyártónak.
3. Győződjön meg róla, hogy a normal háztartási feszültség AC100-240V\~ 260mA.
4. Csatlakoztassa a töltést a dugóval a mágneshez, majd csatlakoztassa az elektromossághoz.
5. Ne helyezze a töltőt szélsőségesen meleg vagy hideg helyen. Normál szobahómér sékleten működik a legjobban.
6. A töltő töltés közben kissé felmelegedhet. Ez normális, és nem jelez problémát. A töltési idő körülbelül 2 óra.
7. Amikor az akkumulátorok teljesen feltöltődnek, a LED-lámpa zöldre vált, húzza ki a töltőt az áramforrásból.

3.3. Tisztítás és karbantartás

a) Tisztítás vagy elrakás előtt mindig húzza ki a készüléket a hálózatból.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
d) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.
e) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
f) A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések észlelése érdekében.
g) A tisztításhoz nedves, puha rongyot kell használni.
h) Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.
i) Ne tisztítsa a készüléket savas anyaggal, orvosi célú szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyi anyagokkal, mert ez károsíthatja a készüléket.

AZ ELEMEK ÉS AKKUMULÁTOROK BIZTONSÁGOS ELTÁVOLÍTÁSA:

A készülékekben DC 14,8V / 1500 mAh akkumulátorok vannak beépítve.

Vegye ki a használt elemeket a készülékből ugyanolyan eljárással, mint ahogyan azokat beszerelte.

Az akkumulátorokat a megfelelő szervezetnél vagy vállalatnál újrahasznosíthatja.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
