HASZNÁLATI ÚTMUTATÓ RCIK-5000IC Royal Catering

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg Indukciós főzőlap					Indukciós főzőlap 5kW
Modell	RCIK-3500IC2.1	RCIK-3500IC4.2	RCIK-3500IC4.3	RCIK-3500IC4.4	RCIK-5000IC
Tápfeszültség [V~] / frekvencia [Hz]	230V~/50Hz	400V ~ / 50Hz	400V ~ / 50Hz	400V ~ / 50Hz	230V~/50Hz
Névleges teljesítmény [W]	2 x 3500	4 x 3500	4 x 3500	4 x 3500	5000
Védelmi osztály IP	IPX4	IPX4	IPX4	IPX4	IPX3
Méretek [szélesség x mélység x magasság; mm]	750 x 350 x 970	770 x 700 x 255	800 x 800 x 260	800 x 800 x 970	525 x 400 x 240
Súly [kg]	25,1	33,6	36,3	46,8	10,2

1. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELÓTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen a készülék megfelelő üzemeltetésére és karbantartására a jelen használati utasításban foglaltaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

Jelmagyarázat

	Használat előtt ismerkedjen meg az utasítással!
	Újrahasznosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírására.(általános figyelmeztető jel).
	VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!

		Vigyázat! A forró felület égési sérülést okozhat!
		Csak beltéri használatra.
		VIGYÁZAT! Nem ionizáló elektromágneses sugárzás

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasítás leírásában az "eszköz" vagy "termék" kifejezés a következőkre utal Indukciós főzőlap

Indukciós főzőlap 5kW

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.

b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozottan fennáll az áramütés veszélye, ha a teste földelve van, és megérinti a készüléket, miközben közvetlen esőnek, nedves járdának van kitéve, vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel!

d) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.

e) Ha nem lehet elkerülni a termék nedves környezetben való használatát, használjon áramvédőkészüléket (RCD)! Az RCD használata csökkenti az áramütés kockázatát.

f) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopás jelei észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni.

g) Az áramütés elkerülése érdekében ne merítse a kábelt, a villásdugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen. Tilos a készüléket nedves felületen használni.

h) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.

i) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!

j) Ne csatlakoztassa a többérintkezős csatlakozókat, hosszabbítókábeleket stb.

k) Az elektromos csatlakozást szakképzett villanyszerelőnek kell elvégeznie.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyeljen arra, hogy mit csinál, és használja a józan eszét a készülék használatakor.

b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.

c) Ha bármilyen sérülést vagy szabálytalanságot tapasztal a termék működésében, azonnal kapcsolja ki azt, és jelentse egy erre felhatalmazott személynek.
d) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
e) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!
f) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).
g) A készüléket jól szellőző helyen szabad csak használni.
h) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni.
i) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt.
j) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.
k) Tartsa távol a készüléket gyermekektől és háziállatoktól!
I) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is!

Ne Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi feledje! épségére!

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék működtetésére.
c) Használja óvatosan és józan ésszel ezt a készüléket. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
d) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
e) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
f) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.

2.4. A készülék biztonságos használata

a) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
b) Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
c) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.
d) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Ha megsérült, használat előtt küldje vissza a készüléket javításra.
e) A készülék gyermekektől elzárva tartandó.
f) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
g) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

h) Amikor a készüléket a tárolás helyéről a felhasználás helyére szállítja vagy átviszi, ügyeljen a kézi szállítás munkavédelmi és biztonsági elveire, amelyek az adott országban érvényesek, ahol az készülék használva van.
i) Tilos a készüléket működés közben mozgatni, áthelyezni vagy forgatni.
j) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
k) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
I) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.
m) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
n) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
o) A készülék szellőzőnyílásait nem szabad lezárni!
p) Ne tároljon tárgyakat a készüléken, különösen annak üvegfelületén.
q) Tilos üres edényt melegíteni a készüléken.
r) A készüléket hőálló felületen használja. Ne helyezze a készüléket szőnyegekre, terítőkre stb. tehát gyúlékony, olvadó anyagokból készült felületekre.
s) Ne helyezze a készüléket fémfelületekre.
t) VIGYÁZAT! A készülék főzőlapja az áramellátás kikapcsolása után is sokáig forró marad. A forró főzőlap megérintése bőrégést okozhat.
u) Csak indukciós tűzhelyen való használatra szánt edényeket és serpenyőket használjon.
v) Ne helyezzen fém edényeket, evőeszközöket stb. a készülék fűtőlemezének területére, mivel ezek nagyon felforrósodhatnak és bőrégést okozhatnak.
w) VIGYÁZAT! Gyűrűk, órák, láncok és más fémtárgyak felforrósodhatnak, ha a bekapcsolt készülék közvetlen közelében vannak.
x) Tilos papírlapot helyezni az edény/serpenyő és a főzőlap közé. A papír meggyulladhat.
y) Az alumíniumfóliát, műanyag evőeszközöket és edényeket távol kell tartani a főzőlaptól.
z) Ne használja a készüléket elektromágneses sugárzásra érzékeny eszközök, pl. fizetőkártyák, TV-vevőkészülékek stb. közelében.

VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezzen, és a felhasználó számára biztosított további biztonsági funkciók ellenére a készülék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A készülék az indukciós tűzhelyen használható edényekben és fazekakban elhelyezett ételek és folyadékok melegítésére és főzésére szolgál.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

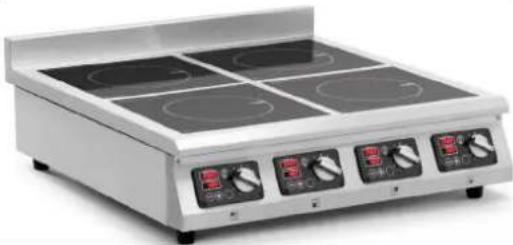

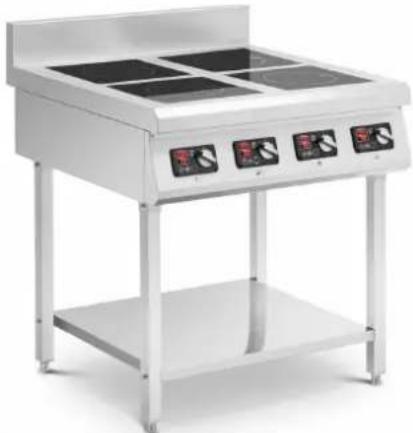

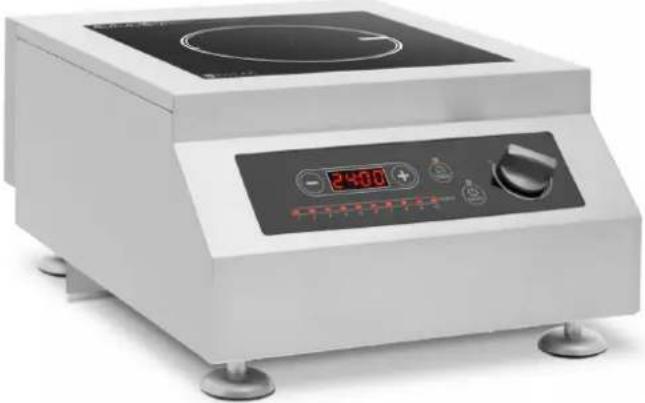

3.1. Termék áttekintés

RCIK-3500IC2.1

RCIK-3500IC4.2
RCIK-3500IC4.3
RCIK-3500IC4.4
RCIK-5000IC

Kezelőpanel:

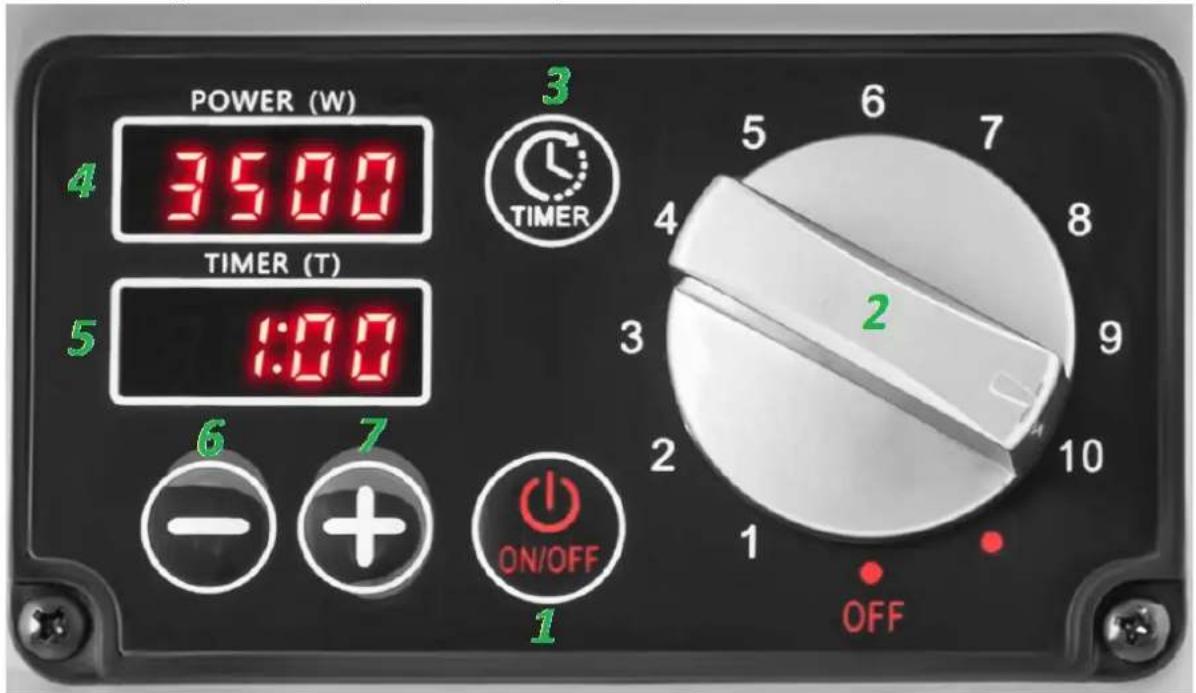

RCIK-3500IC2.1 / RCIK-3500IC4.2 / RCIK-3500IC4.3 / RCIK-3500IC4.4:

POWER (W) 3 4 3500 TIMER TIMER (T) 5 1:00 6 7 ON/OFF 1 OFF 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10

1 - ON/OFF kapcsoló
2 - Teljesítményszabályozó gomb
3 - TIMER funkció
4 - Teljesítmény kijelző
5 - Időzítő kijelző (TIMER)
6 - Az időzítő/teljesítmény értékének csökkentésére szolgáló gomb
7 - Gomb az időzítő/teljesítmény értékének növeléséhez

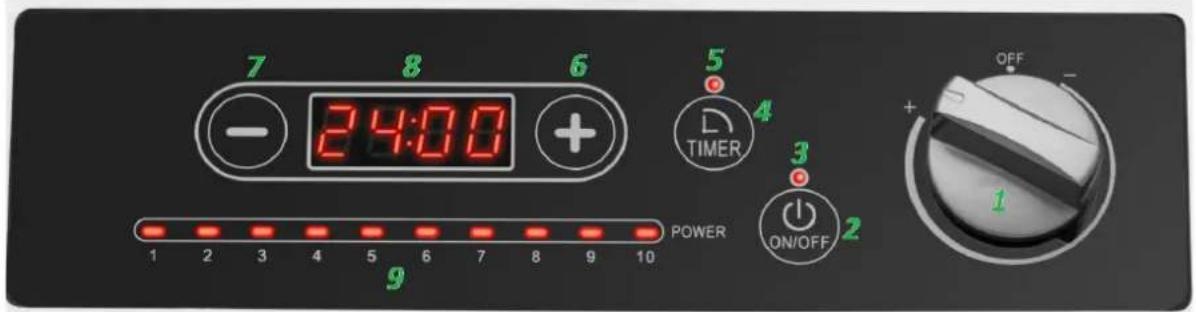

RCIK-5000IC:

7 8 6 24:00 - + 5 4 TIMER 3 POWER ON/OFF 2 1 OFF -

1 - Teljesítményszabályozó gomb
2 - ON/OFF kapcsoló
3 - Tápfény
4 - TIMER funkció
5 - TIMER kijelző
6 - Az időzítő/teljesítmény értékének csökkentésére szolgáló gomb
7 - Gomb az időzítő/teljesítmény értékének növeléséhez
8 - Idő kijelző
9 - LED-ek a teljesítményszint jelzésére

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 10 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig vízszintes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és szellemi, érzékszervi vagy értelmi fogyatékos személyek számára elérhetetlen helyen üzemeltesse. A készüléket úgy helyezze el, hogy a főcsatlakozó bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

Az első használat előtt szerelje ki az összes elemet és mossa el őket, valamint mossa le az egész készüléket.

Tartsa a készüléket távol vízforrástól; a készülék nem fog működni, ha a levegő be- és kimeneti nyílása nedves. Tartsa távol a gáztűzhelyektől vagy más hasonló tűzhelyektől. Ha a környezeti hőmérséklet magas, a készülék leállhat.

3.3. Munka a géppel

Ne tegyen zárt konzervdobozokat a főzőlapra. Robbanásveszély. Ne tegyen papírt vagy ruhát a főzőlap és a serpenyő közé.

Teljesítmény üzemmód:

Csatlakoztassa a tápkábelt, a készülék egyszer csipog.

MEGJEGYZÉS: A megfelelő működés érdekében minden egyes telepített egységhez független, különálló áramkört kell használni. Minden áramkört megszakítóval kell védeni.

Kezelés:

Kapcsolja be a főzőlapot a "ON/OFF" gomb megnyomásával. Tegye a főzőlapra a hozzávalókat tartalmazó edényeket. Forgassa a gombot, vagy használja a "+" vagy "-" gombot, amíg a LED kijelzőn megjelenik a kívánt "Power Cook" beállítás.

A teljesítmény csökkentéséhez forgassa a gombot balra, a teljesítmény növeléséhez pedig jobbra.

A főzőlap kikapcsolásához fordítsa a vezérlőgombot balra, és nyomja meg az "ON/OFF" gombot, amíg az "kattan" és a LED kijelző kialszik.

Időzítő üzemmód:

Kapcsolja be a főzőlapot a gomb jobbra fordításával VAGY nyomja meg a "ON/OFF" gombot.

Tegye a főzőlapra a hozzávalókat tartalmazó edényeket.

Nyomja meg az időzítő üzemmód gombot (0\~24 óra).

Nyomja meg a "+" vagy "-" gombokat az idő beállításához 1 perces intervallumokban (0-60 perc), nyomja meg hosszan a "+" vagy "-" gombokat az idő 5 perces intervallumokban történő beállításához.

Nyomja meg ismét az időzítő gombot, és a "+" vagy "-" gombokkal állítsa be 1 órás időközönként (0-24 óra).

Az időzítő üzemmód kikapcsolásához nyomja meg harmadszor az időzítő gombot.

A főzőlap kikapcsolásához nyomja meg az "ON/OFF" gombot, vagy fordítsa a gombot "OFF" állásba.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

c) A készülék tisztításához csak enyhe tisztítószereket szabad használni, amelyek élelmiszerekkel érintkező felületek tisztítására szolgálnak.

d) Minden tisztítás után minden alkatrészt alaposan meg kell szárítani, mielőtt a készüléket újra felhasználják.

e) A készüléket húvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

f) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

g) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

h) A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.

i) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.

j) A tisztításhoz nedves, puha rongyot kell használni.

k) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát), mivel ezek károsíthatják a készüléket alkotó anyag felületét.

I) Ne tisztítsa a készüléket savas anyagokkal, orvosi szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel. Ez károsíthatja a készüléket.

3.5. Hibakódok

Hibakód	Hiba	Elemzés
EC/E16	A főpanel nem tud csatlakozni a vezérlőpanelhez.	Ellenőrizze a vezetékek csatlakoztatását az alaplap és a kijelző vezérlőpanel között.
E0	Elektromos áramkör meghibásodása.	Ellenőrizze a tekercset.
E1	Védelem az üres edények ellen.	Az edényt az indukciós főzőlapra helyezi? Az edény kompatibilis a főzőlappal?
E2	Alacsony feszültségű védelem.	Ellenőrizze a feszültség értékét.
E3	Nagyfeszültségű védelem.	Ellenőrizze a feszültség értékét.
E4	A hőmérséklet-érzékelő áramköre nyitott.	Ellenőrizze, hogy a hőmérséklet-érzékelő nem sérült-e meg vagy nem csatlakozott-e le.
E4	Rövidzárlat a hőmérséklet-érzékelőn.	Ellenőrizze, hogy a hőmérséklet-érzékelő szigetelése nem sérült-e meg, vagy a fémhuzal nincs-e szabadon.Ellenőrizze, hogy az aljzat nem sérült-e meg.
E7 Az IGBT érzékelő nyitott áramköre.		Ellenőrizze, hogy az IGBT-érzékelő nem sérült-e meg, vagy nem csatlakozott-e le.
E7 Rövidzárlat az IGBT érzékelőn.		Ellenőrizze, hogy az IGBT-érzékelő szigetelése sérült-e, vagy hogy a fémhuzal szabadon van-e.Ellenőrizze, hogy az aljzat nem sérült-e meg.
E8	A hőmérséklet-érzékelő túlmelegedése.	Ellenőrizze, hogy a tekercs alatti ventilátorok nem sérültek-e meg, vagy nem rossz-e a hőelvezetés.
E9 Az IGBT érzékelő túlmelegedése.		Ellenőrizze, hogy az alaplapon lévő ventilátorok nem sérültek-e meg, vagy a légbevezetés nem blokkolva van-e, ami rossz hőelvezetést eredményez.

A HASZNÁLT KÉSZÜLÉKEK UTILIZÁLÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati utasításon vagy a csomagoláson található szimbólum jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. A hulladékgépek újrafelhasználásával, újrahasznosításával vagy más felhasználási formák alkalmazásával Ön jelentősen hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.
